网络协议分析实验报告

课程设计

课程设计题目网络协议分析实验报告学生姓名:

学号:

专业:

2014年 6 月 29日

实验1 基于ICMP的MTU测量方法

实验目的

1)掌握ICMP协议

2)掌握PING程序基本原理

3)掌握socket编程技术

4)掌握MTU测量算法

实验任务

编写一个基于ICMP协议测量网络MTU的程序,程序需要完成的功能:

1)使用目标IP地址或域名作为参数,测量本机到目标主机经过网络的MTU;

2)输出到目标主机经过网络的MTU。

实验环境

1)Linux系统;

2)gcc编译工具,gdb调试工具。

实验步骤

1.首先仔细研读ping.c例程,熟悉linux下socket原始套接字编程模式,为实验做好准备;

2.生成最大数据量的IP数据报(64K),数据部分为ICMP格式,ICMP报文为回送请求报

文,IP首部DF位置为1;由发送线程发送;

3.如果收到报文为目标不可达报文,减少数据长度,再次发送,直到收到回送应答报文。

至此,MTU测量完毕。

ICMP协议是一种面向无连接的协议,用于传输出错报告控制信息。它是一个非常重要的协议,它对于网络安全具有极其重要的意义。[1]

它是TCP/IP协议族的一个子协议,属于网络层协议,主要用于在主机与路由器之间传递控制信息,包括报告错误、交换受限控制和状态信息等。当遇到IP数据无法访问目标、IP路由器无法按当前的传输速率转发数据包等情况时,会自动发送ICMP消息。ICMP报文在IP帧结构的首部协议类型字段(Protocol 8bit)的值=1.

ICMP原理

ICMP提供一致易懂的出错报告信息。发送的出错报文返回到发送原数据的设备,因为只有发送设备才是出错报文的逻辑接受者。发送设备随后可根据ICMP报文确定发生错误的类型,并确定如何才能更好地重发失败的数据包。但是ICMP唯一的功能是报告问题而不是纠正错误,纠正错误的任务由发送方完成。

我们在网络中经常会使用到ICMP协议,比如我们经常使用的用于检查网络通不通的Ping命令(Linux和Windows中均有),这个“Ping”的过程实际上就是ICMP协议工作的过程。还有其他的网络命令如跟踪路由的Tracert命令也是基于ICMP协议的。

ICMP(Internet Control Message,网际控制报文协议)是为网关和目标主机而提供的一种差错控制机制,使它们在遇到差错时能把错误报告给报文源发方.是IP层的一个协议。但是由于差错报告在发送给报文源发方时可能也要经过若干子网,因此牵涉到路由选择等问题,所以ICMP报文需通过IP协议来发送。ICMP数据报的数据发送前需要两级封装:首先添加ICMP 报头形成ICMP报文,再添加IP报头形成IP数据报

通信术语最大传输单元(Maximum Transmission Unit,MTU)是指一种通信协议的某一层上面所能通过的最大数据包大小(以字节为单位)。最大传输单元这个参数通常与通信接口有关(网络接口卡、串口等)。

实验2 基于UDP的traceroute程序

实验目的

1)掌握UDP协议

2)掌握UDP客户机/服务器编程模式

3)掌握socket编程技术

4)掌握traceroute算法

实验任务

1. 熟悉程序udp-client.c和udp-server.c,使用网络嗅探器(如wireshark)分析UDP通讯数据报格式;

2. 编写一个基于UDP协议的网络路径记录程序程序,程序需要完成的功能:

1)使用目标IP地址或域名作为参数,测量本机到目标主机经过的路由器IP地址;

2)输出到目标主机经过网络路由器IP地址。

实验环境

1)Linux系统;

2)gcc编译工具,gdb调试工具。

实验步骤

1.首先分别编译程序udp-client.c和udp-server.c,编译命令如下:

gcc udp-client.c –o udp-client

gcc udp-server.c –o udp-server

启动网络嗅探程序:wireshark。

打开两个终端窗口,进入程序所在目录,分别运行./udp-client和./udp-server,查看wireshark采集到的UDP通讯数据,截图并结合图对UDP协议格式进行说明;

2.通过socket编程,发送udp数据报,设置目的端口号为不常用的值,TTL值初始为1,

逐步增加,接收超时ICMP报文和ICMP不可达报文;如果接收到ICMP超时报文,则记录发送ICMP超时报文的路由器IP地址,如果收到ICMP不可达报文,则为目的主机到达;

3.输出记录的所有路由器IP地址。

实验结果

1

UDP协议的主要作用是将网络数据流量压缩成数据报的形式。一个典型的数据报就是一个二进制数据的传

输单位。每一个数据报的前8个字节用来包含报头信息,剩余字节则用来包含具体的传输数据。

UDP报头

UDP报头由4个域组成,其中每个域各占用2个字节,具体如下:

源端口号目标端口号数据报长度校验值

UDP协议使用端口号为不同的应用保留其各自的数据传输通道。UDP和TCP协议正是采用这一机制实现对同一时刻内多项应用同时发送和接收数据的支持。数据发送一方(可以是客户端或服务器端)将UDP数据报通过源端口发送出去,而数据接收一方则通过目标端口接收数据。有的网络应用只能使用预先为其预留或注册的静态端口;而另外一些网络应用则可以使用未被注册的动态端口。因为UDP报头使用两个字节存放端口号,所以端口号的有效范围是从0到65535。一般来说,大于49151的端口号都代表动态端口。数据报的长度是指包括报头和数据部分在内的总的字节数。因为报头的长度是固定的,所以该域主要被用来计算可变长度的数据部分(又称为数据负载)。数据报的最大长度根据操作环境的不同而各异。从理论上说,包含报头在内的数据报的最大长度为65535字节。不过,一些实际应用往往会限制数据报的大小,

有时会降低到8192字节。

UDP协议使用报头中的校验值来保证数据的安全。校验值首先在数据发送方通过特殊的算法计算得出,在传递到接收方之后,还需要再重新计算。如果某个数据报在传输过程中被第三方篡改或者由于线路噪音等原因受到损坏,发送和接收方的校验计算值将不会相符,由此UDP协议可以检测是否出错。这与TCP协

议是不同的,后者要求必须具有校验值。

2

实验3 TCP协议分析

实验目的

1)掌握TCP协议

2)掌握TCP客户机/服务器编程模式

实验任务

熟悉程序tcp-process.c,tcp-client.c和tcp-server.c,使用网络嗅探器(如wireshark)分析TCP 协议三次握手过程;

实验环境

1)Linux系统;

2)gcc编译工具,gdb调试工具。

实验步骤

首先分别编译程序tcp-client.和tcp-server.,编译命令如下:

gcc tcp-client.c tcp-process.c –o tcp-client

gcc tcp-server.c tcp-process.c –o tcp-server

启动网络嗅探程序:wireshark。

打开两个终端窗口,进入程序所在目录,分别运行./tcp-client和./tcp-server,查看wireshark采集到的TCP通讯数据,截图并结合图对TCP三次握手协议格式进行说明;

实验结果

在TCP/IP协议中,TCP协议提供可靠的连接服务,采用三次握手建立一个连接。

第一次握手:建立连接时,客户端发送syn包(syn=j)到服务器,并进入SYN_SEND状态,等待服务器确认;

第二次握手:服务器收到syn包,必须确认客户的SYN(ack=j+1),同时自己也发送一个SYN包(syn=k),即SYN+ACK包,此时服务器进入SYN_RECV状态;

第三次握手:客户端收到服务器的SYN+ACK包,向服务器发送确认包ACK(ack=k+1),此包发送完毕,客户端和服务器进入ESTABLISHED状态,完成三次握手。

完成三次握手,客户端与服务器开始传送数据,在上述过程中,还有一些重要的概念:

未连接队列:在三次握手协议中,服务器维护一个未连接队列,该队列为每个客户端的SYN 包(syn=j)开设一个条目,该条目表明服务器已收到SYN包,并向客户发出确认,正在等待客户的确认包。这些条目所标识的连接在服务器处于Syn_RECV状态,当服务器收到客户的确认包时,删除该条目,服务器进入ESTABLISHED状态。

Backlog参数:表示未连接队列的最大容纳数目。

SYN-ACK 重传次数服务器发送完SYN-ACK包,如果未收到客户确认包,服务器进行首次重传,等待一段时间仍未收到客户确认包,进行第二次重传,如果重传次数超过系统规定的最大重传次数,系统将该连接信息从半连接队列中删除。注意,每次重传等待的时间不一定相同。

半连接存活时间:是指半连接队列的条目存活的最长时间,也即服务从收到SYN包到确认这个报文无效的最长时间,该时间值是所有重传请求包的最长等待时间总和。有时我们也称半连接存活时间为Timeout时间、SYN_RECV存活时间。

网络协议实验报告

网络协议实验报告 班级:_____网络2010-2班____ 学号:________08103617______ 姓名:__________程凯凌______ 指导老师:__________杨东平__________ 日期:2012年12月27日

ARP1: 0000 ff ff ff ff ff ff 00 26 c7 35 46 48 08 06 00 01 0010 08 00 06 04 00 01 00 26 c7 35 46 48 0a 6e d0 d4 0020 00 00 00 00 00 00 0a 6e c0 01 以太网帧为:ff ff ff ff ff ff 00 26 c7 35 46 48 08 06 其中ff ff ff ff ff ff为目的地址(广播询问) 00 26 c7 35 46 48为源地址 08 06为上层协议类型arp(0x0806) Arp帧为: 00 01 08 00 06 04 00 01 00 26 c7 35 46 48 0a 6e d0 d4 00 00 00 00 00 00 0a 6e c0 01 其中00 01表示硬件类型(0x0001) 08 00表示 IP协议类型(0x0800) 06表示硬件长度为6 04表示协议长度为4 00 01表示操作请求码为0x0001 00 26 c7 35 46 48表示发送MAC地址 0a 6e d0 d4 表示发送IP地址为10.110.208.212 00 00 00 00 00 00 表示目的MAC地址 0a 6e c0 01表示目的IP地址10.110.192.1 ARP2: 0000 00 26 c7 35 46 48 00 14 d5 f1 de 1b 08 06 00 01 0010 08 00 06 04 00 02 00 14 d5 f1 de 1b 0a 6e c0 01 0020 00 26 c7 35 46 48 0a 6e d0 d4 00 00 00 00 00 00 0030 00 00 00 00 00 00 00 00 以太网帧:00 26 c7 35 46 48 00 14 d5 f1 de 1b 08 06 00 00 00 00 00 00 00 00 00 00 00 00 00 00 其中00 26 c7 35 46 48为目的地址(应答) 00 14 d5 f1 de 1b为源地址 08 06表示上层协议类型(0x0806) 00 00 00 00 00 00 00 00 00 00 00 00 00 00协议填充数据 arp帧为: 00 01 08 00 06 04 00 02 00 14 d5 f1 de 1b 0a 6e c0 01 00 26 c7 35 46 48 0a 6e d0 d4 其中00 01表示硬件类型(0x0001) 08 00表示 IP协议类型(0x0800) 06表示硬件长度为6 04表示协议长度为4

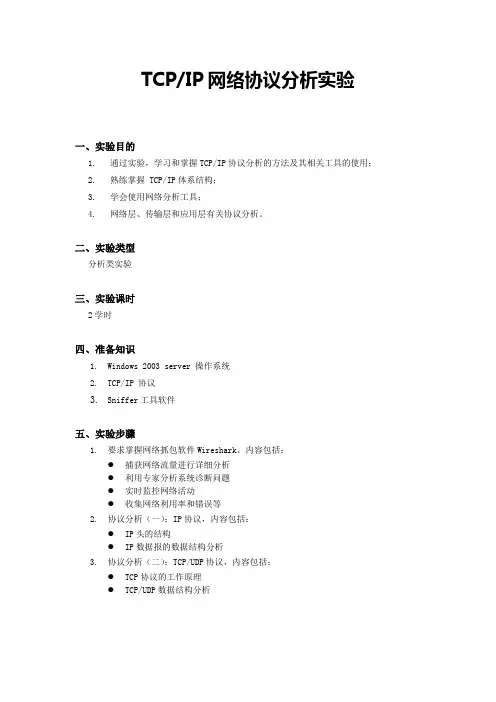

TCP IP网络协议分析实验报告
