第一章 材料力学性能PPT课件
合集下载
材料的性能PPT课件
1、布氏硬度HBW
压头 符号
淬火钢球 HBS
硬质合金球 HBW
范围 应用
HB≤450 退火和正火钢、铸铁、有色金属等软材料
HBW≤650 布氏硬度值≤650HBW的材料
优点：重复性强，测量误差小。具有较高的测量精度。数据稳定。 缺点：压痕大，测量费时，不能用于太薄件、成品件及比压头还硬的材料。 适于：较软材料，如铸铁、退火或正火钢及有色金属的硬度
e (c)
（a）无塑性变形的脆性材料（如铸铁、陶瓷） （b）有明显屈服点的塑性材料（如低碳钢）
（c）没有明显屈服点的塑性材料（如退火铝合金、高碳钢）
2021
4
弹性模量E标志材料抵抗弹性变形的能力，用以表示材料的刚度。
EtgR(MP)a
e
弹性模量大小主要取决于材料的本性，强化材料的手段如热处理、冷热加 工、合金化等对弹性模量影响很小。可通过增加横截面积或改变截面形状 来提高零件的刚度。
A > 5% 时，有颈缩，为塑性材料 ④用断面收缩率表示塑性比伸长率更接近真实变形。
生产中，为了提高安全性，都要求零件具有一定的塑性。一 般，A达5％或Z达10％的材料，即可满足大多数零件的使 用要求。
2021
8
（四）硬度
材料抵抗表面局部塑性变形的能力。是表征材料力学性能的综合参数。 一般，硬度↑强度↑耐磨性↑塑性↓
在静载荷下
➢ 强度、塑性 ➢ 硬度：布氏硬度、洛氏硬度等 在冲击载荷下 ➢ 冲击韧度 在交变载荷下 ➢ 疲劳强度
载荷
2021
2
（一）弹性与刚度
应力R( ) = F/S0 应变e() = (l-l0)/l0
静 载 拉 伸 试 验 机
拉伸试样
2021
压头 符号
淬火钢球 HBS
硬质合金球 HBW
范围 应用
HB≤450 退火和正火钢、铸铁、有色金属等软材料
HBW≤650 布氏硬度值≤650HBW的材料
优点：重复性强，测量误差小。具有较高的测量精度。数据稳定。 缺点：压痕大，测量费时，不能用于太薄件、成品件及比压头还硬的材料。 适于：较软材料，如铸铁、退火或正火钢及有色金属的硬度
e (c)
（a）无塑性变形的脆性材料（如铸铁、陶瓷） （b）有明显屈服点的塑性材料（如低碳钢）
（c）没有明显屈服点的塑性材料（如退火铝合金、高碳钢）
2021
4
弹性模量E标志材料抵抗弹性变形的能力，用以表示材料的刚度。
EtgR(MP)a
e
弹性模量大小主要取决于材料的本性，强化材料的手段如热处理、冷热加 工、合金化等对弹性模量影响很小。可通过增加横截面积或改变截面形状 来提高零件的刚度。
A > 5% 时，有颈缩，为塑性材料 ④用断面收缩率表示塑性比伸长率更接近真实变形。
生产中，为了提高安全性，都要求零件具有一定的塑性。一 般，A达5％或Z达10％的材料，即可满足大多数零件的使 用要求。
2021
8
（四）硬度
材料抵抗表面局部塑性变形的能力。是表征材料力学性能的综合参数。 一般，硬度↑强度↑耐磨性↑塑性↓
在静载荷下
➢ 强度、塑性 ➢ 硬度：布氏硬度、洛氏硬度等 在冲击载荷下 ➢ 冲击韧度 在交变载荷下 ➢ 疲劳强度
载荷
2021
2
（一）弹性与刚度
应力R( ) = F/S0 应变e() = (l-l0)/l0
静 载 拉 伸 试 验 机
拉伸试样
2021
材料力学课件PPT
力学性质：在外力作用下材料在变形和破坏方面所 表现出的力学性能
一
试
件
和
实
常
验
温
条
、
件
静
载
材料拉伸时的力学性质
材料拉伸时的力学性质
二 低 碳 钢 的 拉 伸
材料拉伸时的力学性质
二 低碳钢的拉伸（含碳量0.3%以下）
e
b
f 2、屈服阶段bc（失去抵抗变 形的能力）
b
e P
a c s
s — 屈服极限
（二）关于塑性流动的强度理论
1．第三强度理论（最大剪应力理论） 这一理论认为最大剪应力是引起材料塑性流动破坏的主要
因素，即不论材料处于简单还是复杂应力状态，只要构件危险 点处的最大剪应力达到材料在单向拉伸屈服时的极限剪应力就 会发生塑性流动破坏。
这一理论能较好的解释塑性材料出现的塑性流动现象。 在工程中被广泛使用。但此理论忽略了中间生应力 2的影响， 且对三向均匀受拉时，塑性材料也会发生脆性断裂破坏的事 实无法解释。
许吊起的最大荷载P。
CL2TU8
解： N AB
A [ ]
0.0242 4
40 106
18.086 103 N 18.086 kN
P = 30.024 kN
6.5圆轴扭转时的强度计算
圆轴扭转时的强度计算
▪ 最大剪应力：圆截面边缘各点处
max
Tr
Ip
max
Wp T
Wp
Ip r
—
抗扭截面模量
3、强化阶段ce（恢复抵抗变形
的能力）
o
b — 强度极限
4、局部径缩阶段ef
明显的四个阶段
1、弹性阶段ob

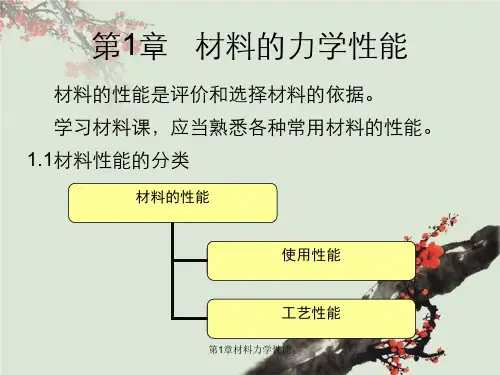

第1章材料力学性能
第1章材料力学性能
材料的力学性能——1.7硬度
1.7 硬度 硬度——用来衡量材料软硬程度的性能指标。 测试硬度的方法有多种，相应的也有多种硬
度指标。
第1章材料力学性能
1.布氏硬度 HB
1）试验原理
以压力F 将直径为D的 球形压头压入材料表面， 形成直径为d的压痕，以 压痕单位面积上承受的压 力大小来衡量材料的硬度。
L1L0 10% 0
L0
第1章材料力学性能
材料的力学性能——1.6塑性
2. 断面收缩率Ψ 断面收缩率是试样被拉断后，颈缩处的横截面积
收缩量（S0-S1）与原始横截面积S0之百分比：
S0 S1 100%
S0
第1章材料力学性能
材料的力学性能——1.6塑性
材料的δ、Ψ值越大，表明其塑性越好。 材料的塑性在工程上的实用意义： 1）塑性是变形加工（锻压）的条件。塑性较好 的材料才可以进行变形加工。 2）塑性好的材料，不易脆断，应用时安全性比 较好。
能力。 衡量刚度大小的指标是弹性模量E。在拉伸曲线
上，E体现为oe 段的斜率。
第1章材料力学性能
铁 214000
材料的力学性能——1.5刚度
常用材料的弹性模量E/MPa
镍 210000
钛 118010
铝 72000
铜 132400
镁 45000
在一定的载荷作用下，弹性模量（E）大的材料 发生的弹性变形比较小。
1. 屈服强度σs ——材料受静载荷作用时，抵抗塑性 变形的能力。
s
FS S0
MPa
第1章材料力学性能
材料的力学性能——1.4强度
如果材料所受的载荷达到或超过其屈服强度，材 料就会发生塑性变形。
在设计和使用机器零件时，必须保证零件的工作 载荷低于零件材料的屈服强度（σ工作<σs），否则 零件就会发生塑性变形而失效。
材料的力学性能——1.7硬度
1.7 硬度 硬度——用来衡量材料软硬程度的性能指标。 测试硬度的方法有多种，相应的也有多种硬
度指标。
第1章材料力学性能
1.布氏硬度 HB
1）试验原理
以压力F 将直径为D的 球形压头压入材料表面， 形成直径为d的压痕，以 压痕单位面积上承受的压 力大小来衡量材料的硬度。
L1L0 10% 0
L0
第1章材料力学性能
材料的力学性能——1.6塑性
2. 断面收缩率Ψ 断面收缩率是试样被拉断后，颈缩处的横截面积
收缩量（S0-S1）与原始横截面积S0之百分比：
S0 S1 100%
S0
第1章材料力学性能
材料的力学性能——1.6塑性
材料的δ、Ψ值越大，表明其塑性越好。 材料的塑性在工程上的实用意义： 1）塑性是变形加工（锻压）的条件。塑性较好 的材料才可以进行变形加工。 2）塑性好的材料，不易脆断，应用时安全性比 较好。
能力。 衡量刚度大小的指标是弹性模量E。在拉伸曲线
上，E体现为oe 段的斜率。
第1章材料力学性能
铁 214000
材料的力学性能——1.5刚度
常用材料的弹性模量E/MPa
镍 210000
钛 118010
铝 72000
铜 132400
镁 45000
在一定的载荷作用下，弹性模量（E）大的材料 发生的弹性变形比较小。
1. 屈服强度σs ——材料受静载荷作用时，抵抗塑性 变形的能力。
s
FS S0
MPa
第1章材料力学性能
材料的力学性能——1.4强度
如果材料所受的载荷达到或超过其屈服强度，材 料就会发生塑性变形。
在设计和使用机器零件时，必须保证零件的工作 载荷低于零件材料的屈服强度（σ工作<σs），否则 零件就会发生塑性变形而失效。
第一章 金属材料的力学性能优秀课件
2）强度 金属材料在载荷作用下抵抗塑性 变形和破坏的能力。
a.屈服点、屈服强度：表征金属材料对产生明
F(σ)
b
es k
p
Fb
FeFs
显塑性变形的抗力。
屈服现象：S点 屈服点是指在外力作用下开 始产生明显塑性变形的最小
Fp
应力，用σS表示。
o
Δl
σS =FS/S0 (N/mm2 =Mpa)
低碳钢的力-伸长曲线 (ε)
3）塑性: 是指材料在载荷作用下产生不可逆 永久变形而不被破坏的能力。
(1)断面收缩率: 是指试样拉断处横截面积的收缩 量Δ S与原始横截面积S0之比。
(2)断后伸长率:是指试样拉断后的标距伸长量Δ L 与原始标距L 0之比。
说明：
①直径d0 相同时，l0，。只有当l0/d0
为常数时，塑性值才有可比性。
当l0=10d0 时，伸长率用 表示； 当l0=5d0 时，伸长率用5 表示。显然5>
②用面缩率表示塑性比伸长率更接近真实变 形。
③ > 时，无颈缩，为脆性材料表征 < 时，有颈缩，为塑性材料表征
第二 硬 度
硬度:是指材料抵抗其他硬物体压入其表面的能力， 是衡量金属软硬的指标，直接影响金属的耐磨性。 常压入法； 三种：布氏、洛氏、维氏硬度
头还硬的材料。 适于测量灰铸铁、非铁合金及较软钢材的硬度。 另外：材料的b与HB之间的经验关系：
对于低碳钢: b(MPa)≈3.6HB 对于高碳钢：b(MPa)≈3.4HB 对于灰铸铁： b(MPa)≈1HB
或 b(MPa)≈ 0.6(HB-40)
(2)洛氏硬度 HR 测量步骤：洛氏硬度HR是将标准压头用规定 压力压入被测材料表面，根据压痕深度h来确 定硬度值。值越小，材料越硬。
工程材料力学性能第一章
材料力学性能 课件
工程材料力学性能第一章
绪论
工程材料力学性能第一章
一、材料科学
• 研究各种材料的结构、制备加工工艺与性能之间 关系的科学
工程材料力学性能第一章
1、成分／组织结构 表示材料结构所包含的四个层次：原子结构、结 合键、原子排列方式（晶体与非晶体）和组织
2、制备合成与加工工艺 其方法相对性能的影响随材料种类的不同而不同
工程材料力学性能第一章
• 三 比例极限和弹性极限 • 弹性极限σe:材料由弹性变形过渡到弹—塑性
变形时的应力。 • 比例极限σp:应力与应变成正比关系的最大应
力; • σe σp的实际意义是：一般的σe >σp • 选择比例极限σp：对于要求在服役时其应力应变
关系维持严格直线关系的机件； • 选择弹性极限σe：对于要求不允许产生微量塑性
•
工程材料力学性能第一章
• 思考题： • 1 弹性变形的实质是什么？ • 2 弹性模量E的物理意义？E是一个特殊的力
性指标，表现在哪里？ • 3 比例极限、弹性极限、屈服极限有和异同？ • 4 你学习了哪几个弹性指标？
工程材料力学性能第一章
• 理想材料弹性变形：可逆性、单值性 • 弹性不完整性 ：实际上，金属的弹性变形与加载方向
物理意义：当应变为一个单位时．弹性模量等于弹性应 力．即弹性模量是产生100％弹性变形所需的应力。 （ 无意义）
• 工程上把弹性模量E、G称做材料的刚度，它表示材料 在外载荷下抵抗弹性变形的能力.
• 机件的刚度与材料刚度不同
机件刚度（AE）与两个因素相关： • 构件的几何尺寸
• 材料弹性模量
工程材料力学性能第一章
工程材料力学性能第一章
二、金属材料的使用性能
工程材料力学性能第一章
绪论
工程材料力学性能第一章
一、材料科学
• 研究各种材料的结构、制备加工工艺与性能之间 关系的科学
工程材料力学性能第一章
1、成分／组织结构 表示材料结构所包含的四个层次：原子结构、结 合键、原子排列方式（晶体与非晶体）和组织
2、制备合成与加工工艺 其方法相对性能的影响随材料种类的不同而不同
工程材料力学性能第一章
• 三 比例极限和弹性极限 • 弹性极限σe:材料由弹性变形过渡到弹—塑性
变形时的应力。 • 比例极限σp:应力与应变成正比关系的最大应
力; • σe σp的实际意义是：一般的σe >σp • 选择比例极限σp：对于要求在服役时其应力应变
关系维持严格直线关系的机件； • 选择弹性极限σe：对于要求不允许产生微量塑性
•
工程材料力学性能第一章
• 思考题： • 1 弹性变形的实质是什么？ • 2 弹性模量E的物理意义？E是一个特殊的力
性指标，表现在哪里？ • 3 比例极限、弹性极限、屈服极限有和异同？ • 4 你学习了哪几个弹性指标？
工程材料力学性能第一章
• 理想材料弹性变形：可逆性、单值性 • 弹性不完整性 ：实际上，金属的弹性变形与加载方向
物理意义：当应变为一个单位时．弹性模量等于弹性应 力．即弹性模量是产生100％弹性变形所需的应力。 （ 无意义）
• 工程上把弹性模量E、G称做材料的刚度，它表示材料 在外载荷下抵抗弹性变形的能力.
• 机件的刚度与材料刚度不同
机件刚度（AE）与两个因素相关： • 构件的几何尺寸
• 材料弹性模量
工程材料力学性能第一章
工程材料力学性能第一章
二、金属材料的使用性能
材料力学第一章(二) 拉伸过程中的变形及力学性能指标(共25张PPT)
韧度〔 tenacity/toughness 〕: 是度量材料韧性的力学性能指标，其中又分 为静力、冲击和断裂韧度〔static 、impact、fracture toughness 〕。
韧性〔 toughness 〕：是材料的力学性能，它是材料断裂前吸收塑性功和 断裂功的能力，或指材料抵抗裂纹扩展的能力。
〔2〕弹性/塑性滞后环〔在塑性区/弹性区的加载和卸载线不 重合，形成以封闭曲线〕
〔3〕循环韧性〔内耗〕：材料在塑性区/弹性区交变载荷〔振 动〕下吸收的不可逆变形的能力
单向拉伸滞弹性
弹性变形
包申格(Bauschinger)效应
〔1〕材料经过预先加载产生少量塑性变形 〔剩余应变为1–4%〕，卸载后再同向加载， 规定剩余伸长应力〔弹性极限或屈服强度〕 增加〔的现象〕，或反向加载，规定剩余伸 长应力降低〔特别是弹性极限在反向加载时 几乎降低到零〕的现象。
屈服现象：拉伸试验过程中，外力不增加〔恒定〕试样仍能继续伸长，或外力增加到一定数值时突然下降，随后在外力不增加或上下波动情况下，试 验继续伸长变形的现象
②〔1σ〕b就材〔是料脆经3〕性过材预用料先应的加断载力裂产表强生示度少，量的用塑屈于性产变服品形点设〔或计剩，余下其应屈许变用为服应1点–力4%就便〕以是，σb卸表为载征判后据材再。同料向对加微载，量规定剩余伸长应力〔弹性极限或屈服强度〕增加〔的现象〕， 或反向加塑载性，规变定形剩的余伸抗长力应力，降即低屈〔特服别强是弹度性。极屈限在服反强向加度载是时金几乎属降材低到料零重〕要的现的象。 ③ 溶质元力素学：性固溶能强指化标，它是工程上从静强度角度选择韧性材料的根 式〔中1〕弹本性A〔判0概—据念—。？试〕样变原形始表横现截：面可积逆; 性变形。
第一章(二) 知识要点
韧性〔 toughness 〕：是材料的力学性能，它是材料断裂前吸收塑性功和 断裂功的能力，或指材料抵抗裂纹扩展的能力。
〔2〕弹性/塑性滞后环〔在塑性区/弹性区的加载和卸载线不 重合，形成以封闭曲线〕
〔3〕循环韧性〔内耗〕：材料在塑性区/弹性区交变载荷〔振 动〕下吸收的不可逆变形的能力
单向拉伸滞弹性
弹性变形
包申格(Bauschinger)效应
〔1〕材料经过预先加载产生少量塑性变形 〔剩余应变为1–4%〕，卸载后再同向加载， 规定剩余伸长应力〔弹性极限或屈服强度〕 增加〔的现象〕，或反向加载，规定剩余伸 长应力降低〔特别是弹性极限在反向加载时 几乎降低到零〕的现象。
屈服现象：拉伸试验过程中，外力不增加〔恒定〕试样仍能继续伸长，或外力增加到一定数值时突然下降，随后在外力不增加或上下波动情况下，试 验继续伸长变形的现象
②〔1σ〕b就材〔是料脆经3〕性过材预用料先应的加断载力裂产表强生示度少，量的用塑屈于性产变服品形点设〔或计剩，余下其应屈许变用为服应1点–力4%就便〕以是，σb卸表为载征判后据材再。同料向对加微载，量规定剩余伸长应力〔弹性极限或屈服强度〕增加〔的现象〕， 或反向加塑载性，规变定形剩的余伸抗长力应力，降即低屈〔特服别强是弹度性。极屈限在服反强向加度载是时金几乎属降材低到料零重〕要的现的象。 ③ 溶质元力素学：性固溶能强指化标，它是工程上从静强度角度选择韧性材料的根 式〔中1〕弹本性A〔判0概—据念—。？试〕样变原形始表横现截：面可积逆; 性变形。
第一章(二) 知识要点
工程材料力学性能1PPT课件
k：体积弹性模量，在三向压缩下，压强p与体 积变化率之间的线性比例关系
18.07.2020
工程材料力学性能
30
E=2G(1+υ) E=3k(1-2 υ) 因此，各向同性材料只有两个独立分量。 弹性模量的意义是以零件的刚度体现出来
18.07.2020
工程材料力学性能
6
18.07.2020
1)力学性能是工程结构 或部件设计中最重要的 数据来源。
工程材料力学性能
7
18.07.2020
2)力学性能通常是新 材料能否由研制状态 进入工程应用的基本 考核指标。
工程材料力学性能
8
3）失效分析中应用。
18.07.2020
工程材料力学性能
18.07.2020
工程材料力学性能
27
f
f
a0
吸引力－－金属正离子与公有电子间库仑引力 作用的结果，这是一种长程力，在比原子间距 大得多的距离处它仍然起作用并占优势。
排斥力－－由同性电荷（离子，电子）间的库 仑斥力以及相邻原子电子层互相重叠的泡里斥 力所造成的，这是一种短程长，只有当原子距 离接近时才起主导作用。
18.07.2020
工程材料力学性能
16
圆形试样
板状试样
18.07.2020
工程材料力学性能
17
试样为什么要确定比例？
标距内的绝对伸长由均匀伸长和颈缩处
的集中伸长两部分组成：
l lb lu
l lb lu
lb l0
lb l0
lu S0
lu
d0 2
l l0 S0
l
l0
d0 2
有形状和尺寸的能力。
5.
塑性－－材料在外力作用下发生不
18.07.2020
工程材料力学性能
30
E=2G(1+υ) E=3k(1-2 υ) 因此，各向同性材料只有两个独立分量。 弹性模量的意义是以零件的刚度体现出来
18.07.2020
工程材料力学性能
6
18.07.2020
1)力学性能是工程结构 或部件设计中最重要的 数据来源。
工程材料力学性能
7
18.07.2020
2)力学性能通常是新 材料能否由研制状态 进入工程应用的基本 考核指标。
工程材料力学性能
8
3）失效分析中应用。
18.07.2020
工程材料力学性能
18.07.2020
工程材料力学性能
27
f
f
a0
吸引力－－金属正离子与公有电子间库仑引力 作用的结果，这是一种长程力，在比原子间距 大得多的距离处它仍然起作用并占优势。
排斥力－－由同性电荷（离子，电子）间的库 仑斥力以及相邻原子电子层互相重叠的泡里斥 力所造成的，这是一种短程长，只有当原子距 离接近时才起主导作用。
18.07.2020
工程材料力学性能
16
圆形试样
板状试样
18.07.2020
工程材料力学性能
17
试样为什么要确定比例？
标距内的绝对伸长由均匀伸长和颈缩处
的集中伸长两部分组成：
l lb lu
l lb lu
lb l0
lb l0
lu S0
lu
d0 2
l l0 S0
l
l0
d0 2
有形状和尺寸的能力。
5.
塑性－－材料在外力作用下发生不
