电动车窗故障的检修分析
“汽车电动车窗不升降故障检修”学习任务的一体化教学设计
14 汽车维护与修理 2020·04B2019年12月，山东省举办了第二届全省技工院校教师职业能力大赛。
本次大赛包括教学文本设计、现场说课和答辩等环节。
本次大赛旨在全面推行人社部提出的技工教育工学结合一体化教学改革，全面倡导工学结合一体化的教学理念，突出以学生为中心、以能力为本位，着力培养学生综合素养与职业能力。
本次大赛在选题方面的要求是选择工学结合一体化课程中相对独立完整的“微”任务，教学过程要充分突出“以学生为主体、以教师为主导”的工学一体化教学理念，最终让学生在快乐的学习过程中提升职业素养与综合职业能力。
参照大赛文件的要求，结合我校实习实训情况，笔者以《汽车电气简单故障检修》课程中的“汽车电动车窗不升降故障检修”学习任务为例进行教学文本设计。
1 选题价值汽车电动车窗在用车过程中使用频繁，故障率高，根据汽车维修企业故障案例总结分析，汽车电动车窗不升降故障能占到汽车电气故障的10%以上，因此汽车电动车窗不升降故障在汽车维修企业中是一个常见的维修工作任务，通过完成电动车窗系统的检修能够让学生掌握多种知识和技能（电动车窗系统的结构及工作原理、车门衬板的拆装技能、车窗电机的检修、车窗开关的检修等），完成本次教学任务还有利于提高学生的综合职业能力（沟通交流、团队合作、语言表达、归纳总结、故障分析能力、故障排除能力等）。
因此电动车窗不升降故障检修在汽车维修企业工作任务中具有较强的典型性，学生通过完成本次学习任务，有利于在今后的工作中胜任电动车窗的检修工作，同时“汽车电动车窗不升降故障检修”是人社部主编的《汽车维修专业国家技能人才培养标准及一体化课程规范》（试行）中《汽车电气简单故障检修》的一个典型工作任务，课程来源依据如图1所示。
2 学习目标（1）课前目标。
学生通过课前自主学习，能够了解电动车窗系统的组成结构及工作原理；通过观看微课视频能够描述车门衬板的拆卸方法。
（2）课中目标。
根据教师提供的电动车窗系统零部“汽车电动车窗不升降故障检修”学习任务的一体化教学设计山东化工技师学院 邵明生图1 课程来源15汽车维护与修理 2020·04B 件结合电动车窗系统电路图进行电器构建；通过查阅维修手册、电路图等资料，小组合作制订电动车窗不升降故障的检修方案；根据制订的检修方案，规范拆卸车门衬板，正确检测车窗系统并判断故障点。
汽车电动门窗天窗防夹和便利功能原理与检修
汽车电动门窗、天窗防夹和便利功能原理与检修及设定方式 (1)第一节汽车电动车窗的组成与类型 (1)一、电动车窗的组成 (2)二、电动车窗的类型 (2)第二节汽车电动车窗的工作原理 (4)一、电动车窗的大体操纵电路 (4)二、电动车窗的大体原理 (6)第三节汽车电动车窗故障的检修 (8)一、电动车窗故障检修思路 (8)二、电动车窗常见故障的检修 (8)第四节电动车窗的新功能 (9)一、电动车窗的新功能概述 (9)二、丰田车系防夹功能 (14)三、公共/奥迪电动车窗便利功能 (18)四、常见车型的自动车窗设定 (19)第五节典型故障案例分析 (20)一、桑塔纳2000GSi轿车中控门锁和电动玻璃起落器不工作 (20)二、华泰现代特拉卡越野车电动车窗不工作 (21)汽车电动门窗、天窗防夹和便利功能原理与检修及设定方式黄意强.新款汽车车身电器检修专辑.北京：机械工业出版社，2020吴文琳.汽车舒适系统和电动操纵装置维修精华. 北京：机械工业出版社，2020第一节汽车电动车窗的组成与类型所谓电动车窗，一样是指其玻璃起落器能自动升、降门窗玻璃，即便在行车进程中也能方便地开、关门窗。
因此电动车窗又叫自动车窗，过去仅装在高级轿车上，而在现代轿车上己被普遍采纳。
电动车窗系统是通过开关操作开闭车窗的系统，当电动车窗开关操作时，电动车窗电动机旋转，车窗开闭调剂器（图 4 一l ）把电动车窗电动机的旋转运动转换成上下运动打开或关闭车窗。
图 4 一 1 电动门窗一、电动车窗的组成汽车电动车窗要紧由起落操纵开关、电动机、起落机构和继电器等组成，它是利用开关操纵电动机的电流方向，实现车窗的升（关）降（开）。
车窗电动机都是双向的，分永磁式和双绕组串励式两类。
永磁式直流电动机是通过改变输入电枢绕组的电流方向使电动机以不同的方向旋转。
双绕组串励式直流电动机有两个绕向相反的磁场绕组，一个称为上升绕组，另一个称为下降绕组，通电后产生相反方向的磁场，即可改变电动机的旋转方向。
车辆开窗系统的故障排查与维修方法
车辆开窗系统的故障排查与维修方法车辆的开窗系统是常见的车辆电气系统之一，它为乘客提供了舒适的通风和视野。
然而，由于复杂的电气元件和机械部件，车辆开窗系统也容易发生故障。
本文将讨论车辆开窗系统的常见故障，并提供故障排查和维修方法，帮助车主和技术人员解决这些问题。
第一步是确定故障类型。
车辆开窗系统的故障类型通常包括窗户无法打开或关闭、窗户卡在中间位置、窗户打开或关闭异常缓慢、以及窗户开闭发出异常噪音等。
车主或技术人员应首先观察窗户动作的情况，以帮助确定具体的故障类型。
接下来，我们需要检查开窗系统的电气元件。
首先，我们应检查保险丝和继电器是否工作正常。
车主可以参考车辆说明书来定位保险丝的位置，并检查是否有熔断。
此外，我们还可以通过切换同类型的继电器位置来排除继电器故障。
如果电气元件正常，我们需要检查开关的工作情况。
车主可以尝试按下窗户开关，观察是否能听到开关周围发出的声音。
如果没有声音，可能是开关本身损坏，需要更换开关。
此外，我们还应检查开关的连接情况，确保其与电气元件相连的插头或连线没有松动。
如果开关和电气元件都工作正常，那么问题可能出现在窗户电动机上。
首先，我们可以检查电动机的连接情况，并确保插头或连线没有松动。
然后，我们可以尝试给电动机提供外部电源，以验证电动机的工作情况。
如果电动机没有响应，很可能需要更换电动机。
除了以上方法，还需注意与车窗相关的机械部件。
车主或技术人员可以检查导轨和滑轮是否有杂物积聚，这可能导致窗户卡住或动作不畅。
此外，我们还可以涂抹润滑油在导轨上以减少摩擦力，并确保窗户能够平稳运行。
在检查故障并找到问题之后，我们可以采取相应的维修方法来修复开窗系统。
对于电气元件的故障，比如保险丝熔断或继电器损坏，可以更换相应的元件。
对于开关的故障，只需更换开关即可。
对于电动机的故障，我们需要更换整个电动机组件。
对于机械部件的故障，我们可以清理导轨和滑轮，或者更换受损的部件。
最后，我们还需要测试修复后的开窗系统是否正常工作。

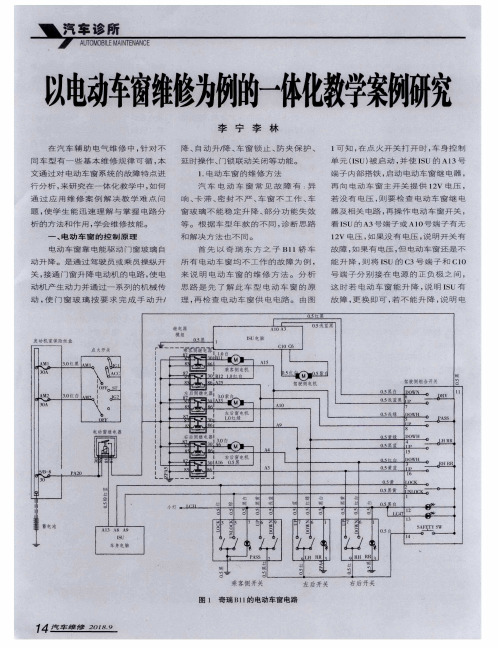

以电动车窗维修为例的一体化教学案例研究
窗 能 够 正 常 工 作 。
窗 主 开 关 的 ６号 端 子 为 车 窗 主 开 关 内
３．电 动 车 窗 的 维 修 特 点
单 元 （ＩＳＵ）被 启 动 ，并 使 ＩＳＵ的 Ａ１３号
文 通 过 对 电动 车 窗 系 统 的 故 障 特 点 进
１．电 动 车 窗 的维 修 方 法
端 子 内部 搭 铁 ，启 动 电动 车 窗 继 电器 ，
行 分 析 ，来 研 究 在 一 体 化 教 学 中 ，如 何
汽 车 电 动 车 窗 常 见 故 障 有 ：异 再 向 电 动 车 窗 主 开 关 提 供 １２Ｖ 电压 ，
动 ，使 门 窗 玻 璃 按 要 求 完 成 手 动 升 ／ 理 ，再 检 查 电 动 车 窗 供 电 电路 。 由 图 故 障 ，更 换 即 可 ，若 不 能 升 降 ，说 明 电
乘 客 侧 开 关
左 后开关
图 １ 奇瑞 Ｂ１ｌ的电动车窗 电路
右 后 开 关
㈨同 ｍ黑 ¨
Ａ Ｇ
通 过 应 用 维 修 案 例 解 决 教 学 难 点 问 响 、卡 滞 、密 封 不 严 、车 窗 不 工 作 、车 若 没 有 电压 ，则 要 检 查 电动 车 窗 继 电
题 ，使 学 生 能 迅 速 理 解 与 掌 握 电路 分 窗 玻 璃 不 能 稳 定 升 降 、部 分 功 能 失 效 器 及 相 关 电路 ，再 操 作 电 动 车 窗 开 关 ，
析 的 方 法 和 作 用 ，学 会 维 修 技 能。
丰田卡罗拉车左后电动车窗玻璃升降异常
88 故障现象 一辆2010年产丰田卡罗拉1.6 L车，车主反映，打开左前车门后，操作驾驶人侧电动车窗主开关无法控制左后电动车窗玻璃升降，而操作左后车门上的左后电动车窗开关，只能控制车窗玻璃上升，无法控制车窗玻璃下降；关闭左前车门后，电动车窗功能均正常。
故障诊断 接车后试车，确认故障现象与车主所述一致。
查看相关电路（图1）得知，通过驾驶人侧电动车窗主开关控制左后车窗玻璃升降时，左后电动车窗升降电动机的供电和搭铁均由电动车窗主开关提供；通过左后车门上的左后电动车窗开关控制左后车窗玻璃升降时，左后电动车窗升降电动机的供电由熔丝RL DOOR提供，搭铁由电动车窗主开关提供。
由于故障出现时操作左后车门上的左后电动车窗开关能控制车窗玻璃上升，说明左后电动车窗开关端子B的供电、左后电动车窗开关与左后车窗升降电动机间的线路及左后电动车窗开关端子SD与电动车窗主开关端子D间的线路均正常。
推断可能的故障原因有：左后电动车窗开关端子SU与电动车窗主开关端子U间的线路故障；左后电动车窗开关损坏（端子SU和端子U无法导通）；电动车窗主开关损坏（端子U无法提供电源和搭铁）。
打开左前车门，脱开左后电动车窗开关导线连接器K1，将左后电动车窗开关置于下降挡，测量左后电动车窗开关端子B与端子D及端子U与端子SU的导通情况，均导通，说明左后电动车窗开关正常。
将电动车窗主开关上的左后电动车窗开关置于下降挡，测量电动车窗主开关端子D与端子E间的电压，为蓄电池电压，正常；测量端子U与端子E的导通情况，导通良好。
脱开电动车窗主开关导线连接器I3，测量电动车窗主开关导线连接器I3端子12与左后电动车窗开关导线连接器K1端子5间线路的导通情况，不导通，而关闭左前车门后变为导通，这说明该段线路存在接触不良的故障。
逐段检查导线连接器I3端子12与导线连接器K1端子5间的线路，发现左侧脚踏板处的导线连接器IE1有进水痕迹，且部分端子已腐蚀，推断打开左前车门后，导线连接器IE1受牵引，以致端子接触不良。
动车组列车车窗玻璃故障排查与更换流程
动车组列车车窗玻璃故障排查与更换流程动车组列车是高速铁路的代表型号之一，在运行过程中会遇到各种各样的问题。
而车窗玻璃故障是其中常见的一种，本文将从排查、更换流程两方面来详细介绍动车组列车车窗玻璃故障处理的具体步骤。
一、排查车窗玻璃故障的原因1. 观察窗玻璃故障表现。
在排查车窗玻璃故障之前，应该先观察车窗玻璃出现的故障表现，例如玻璃突然停止移动，玻璃卡住无法升降等。
这些情况通常是由于路况不良导致车窗防夹传感器触发引起的，此时可以通过清理传感器或更换传感器的方法来解决。
2. 检查窗台开关。
当车窗玻璃无法升降时，可能是窗台开关失灵了。
此时需要检查开关是否通电，是否损坏，以及是否与车门的总电线接触良好，如果有问题需要及时更换。
3. 检查电机。
故障也有可能是电机引起的。
在检查电机时，先检查是否通电，然后检查电机过热、电机是否有异常声响。
如果电机损坏，应该及时更换。
二、车窗玻璃更换流程1. 准备工作。
需要准备好所需的工具和材料，例如新窗玻璃、胶水等。
2. 拆除旧车窗玻璃。
将原车窗玻璃的附着底盘拆卸下来，再将原玻璃拆卸离开附着底盘。
3. 检查底盘。
在拆卸旧玻璃时，需要检查底盘的附着牢固情况，如有损坏就应该及时更换。
4. 安装新车窗玻璃。
将新玻璃放到底盘上，确保玻璃与底盘平齐，然后将附着底盘固定在车门上，注意紧固螺丝不要过紧或者过松。
5. 清洁车窗玻璃。
在安装新的车窗玻璃后，需要使用清洁剂清洗车窗玻璃，以确保视野清晰。
三、注意事项1. 在检查和更换车窗玻璃时，应该首先断掉车门总电线，以避免发生意外电击事故。
2. 在更换车窗玻璃时，要注意严格按照规定的流程来进行，不要使用过度力量。
3. 更换车窗玻璃时，需注意选用符合标准的车窗玻璃和胶水，确保安全性和舒适性。
四、结论动车组列车车窗玻璃故障是比较常见的问题之一，通过正确的排查方法以及适当的更换流程，能够减少出现故障的频率。
对于相关人员，不仅要了解其处理流程，还应该具备足够的专业技能和经验，以提高故障处理的效率和准确性。
