电脑菜鸟修好了自己的显示器-三星液晶显示器简易维修图解
液晶显示器维修指南
液晶显示器维修指南1.显示器整机无电这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。
不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、输入电感、开关管、稳压二极管等。
比较少见的故障是由主板cpu引起的电源不启动，这部分其实原理也比较简单，就是通过键控板到cpu，再通过cpu输出一个控制信号驱动电源变换集成电路工作。
2.显示屏亮一下就不亮了，但是电源指示灯常亮这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的方法是“斜”。
检修的要点是对比修理法。
因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。
一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。
3.屏幕亮线或者是暗线．这种问题，一般是液晶屏的故障。
亮线故障一般是连接液晶屏本体的排线出了问题暗线一般是屏的本体有漏电，以上两种问题基本上没有维修价值的，因为一块屏的价格太高了。
但是却不会影响寿命的哦4.花屏或者是白屏．这种问题一般是屏的驱动电压出了问题，如果是屏的驱动电路在主板，那么应该是主板的故障，如果屏的驱动电路在液晶屏上，一般情况下屏就应该换了，维修的风险很大的。
5.偏色故障．一般可以进入维修调整模式进行调整。
6.其它相对少见的故障干扰.在不同的工作模式下，液晶显示器有可能出现一些干扰，大部分是正常现象，有少数是电路上带来的。
因为，液晶显示器的特殊生产工艺，造成了只有在标准的工作模式下检测到的问题才能够算是故障。
怎样保护液显:1．避免屏幕内部烧坏记住，CRT显示器能够因为长期工作而烧坏，对于LCD也如此。
所以一定要记住，如果在不用的时候，一定要关闭显示器，或者降低显示器的显示亮度，否则时间长了，就会导致内部烧坏或者老化。
这种损坏一旦发生就是永久性的，无法挽回。
所以一定要引起足够的重视。
显示器维修
❖ 2．字符发生器与并／串转换
❖ 字符发生器的功能是实现码一字转换。字符发生器中存储 着各种字符的光点信息。显示时，以该字符的编码为地址， 从字符发生器中取出光点信息送往CRT显示器显示。
❖ 字符的形成一般采用点阵法，点阵法字符发生器的构成如 图1一11(b)所示，其中，字符存储矩阵指各类存有字符的矩阵辉 亮信息，存储方式常采用一址一行。
三、字符显示适配器的基本结构与工 作原理
❖ CRT显示适配器俗称显卡，是CRT显示器与主机之 间的接口电路。它决定显示的内容、方式及显示标 准。它通常是被做成一块电路板，插接在主机箱中 的扩展槽里与主机板相连，外面则通过多芯电缆与 CRT显示器相连，起着主机与显示器之间信息传递 的桥梁作用。
❖ 字符显示适配器的基本结构框图如图1-9所示。
❖ 由图1—9可知，字符显示适配器主要由刷新存储器、 字符发生器、定时控制器、并／串转换及光标逻辑 等电路组成。它们全部组装在一块电路中。
1．刷新存储器
❖ 电子束不停地重复扫描轰击荧光屏，当重复频率过 低时，观察者将看到一明一暗的画面，即产生所谓 的闪烁效应。这种闪烁将大大损伤观察者的眼睛。 一般地，为了克服闪烁效应，电子扫描一帧的重复 频率不能低于50次／s。上述重复扫描的过程也就 是屏幕显示的“刷新”过程。刷新存储器就是为实 现对屏幕显示内容不断刷新而设置的显示信息随机 存储器。
❖ 在满足显像管各种加电条件的情况下，阴极发射的电子束将 高速轰击荧光屏。为了显示出正常的图像，电子束必须按照 显示卡的传送顺序在荧光屏上进行自左向右、自上而下的周 期性的偏转运动，使光点在荧屏上展开，这就是电子扫描。 只要扫描的周期即刷新频率满足要求，人们观察到的是全屏 皆亮，在未经视频信息调制的情况下，形成稳定的、无闪烁 的“光栅”。
液晶显示屏维修说明书
液晶显示屏维修说明书维修步骤：1. 首先，将电源关闭并拔出显示屏。
2. 用专用螺丝刀拆开显示屏后盖。
注意不要损坏显示屏背面的零部件。
3. 检查连接线是否完好，如果有脱落或破损，请重新连接或更换连接线。
4. 检查电源线是否受损，如有需要请更换新的电源线。
5. 检查显示屏内部电路板是否有松动或损坏的部分，如有需要请进行重新焊接或更换受损的电路板。
6. 对于显示屏表面受损的情况，可以使用专用的清洁剂和柔软的布来清洁。
注意事项：1. 在进行维修之前，请务必确保已经断开电源，以免发生触电事故。
2. 在打开显示屏后盖时，要格外小心，避免损坏内部零部件。
3. 在检查电路板时，要用专用的工具小心翼翼地操作，避免造成进一步的损坏。
4. 如果您对维修过程不熟悉或不确定如何操作，请立即咨询专业技术人员。
5. 使用清洁剂清洁显示屏时，务必避免液体进入显示屏内部，以免造成更严重的故障。
常见问题及解决方案：1. 现象：显示屏无法开机、无信号显示。
解决方案：首先检查电源线是否连接正确，若连接正常，则检查电源线是否受损，如有需要请更换新的电源线。
如果问题仍然存在，可能是电路板出现故障，建议寻求专业维修人员的帮助。
2. 现象：显示屏有亮点、暗点、线条、色彩失真等问题。
解决方案：通常这些问题是由于显示屏内部电路板损坏或连接线松动引起的。
可以打开显示屏后盖进行检查，重新连接或更换电路板或连接线。
3. 现象：显示屏出现闪烁、模糊、抖动等问题。
解决方案：这些问题通常是由于电源线接触不良或连接线损坏引起的。
可以检查电源线和连接线是否完好，并进行必要的更换。
维修注意事项：1. 维修时请务必遵循相关安全操作规程，确保自身安全和设备的安全。
2. 如果在维修过程中遇到问题或不确定如何操作，请及时咨询专业技术人员或寻求专业维修服务。
总结：本维修说明书提供了液晶显示屏维修的基本步骤和常见问题的解决方案。
在进行维修时，请务必小心操作，避免进一步损坏设备。

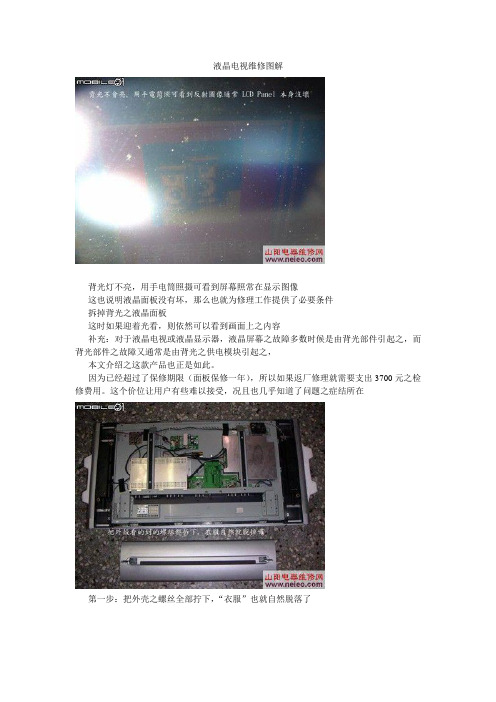

液晶电视维修图解
液晶电视维修图解背光灯不亮，用手电筒照摄可看到屏幕照常在显示图像这也说明液晶面板没有坏，那么也就为修理工作提供了必要条件拆掉背光之液晶面板这时如果迎着光看，则依然可以看到画面上之内容补充：对于液晶电视或液晶显示器，液晶屏幕之故障多数时候是由背光部件引起之，而背光部件之故障又通常是由背光之供电模块引起之，本文介绍之这款产品也正是如此。
因为已经超过了保修期限（面板保修一年），所以如果返厂修理就需要支出3700元之检修费用。
这个价位让用户有些难以接受，况且也几乎知道了问题之症结所在第一步：把外壳之螺丝全部拧下，“衣服”也就自然脱落了第二步：将红圈中之连线拔掉，为分离面板铲清障碍图片上之文字介绍有些凌乱，我们为您作了如下整理：注：图中之“Inverter”即背光灯之供电模块4个红圈代表4个螺丝位，它们的作用是将金属背板紧固在液晶面板上。
16个蓝圈代表16个螺丝位，作用是固定面板四周之金属边框，如果要更换背光灯，就需要将这里之螺丝全部拧下。
黄色区域为背光等供电模块的位置。
将液晶面板与背板翻过来图片上之文字之大意为：供电模块几乎是液晶电视发热量最大之部件，但它之散热工作却作之不是很到位，可以看到，在各处预留之散热孔孔距有些过于密集，不知道是否是为了遏制电磁辐射才这样设计之。
而最右侧之区域就是故障之元凶——背光灯之供电模块近看供电模块（沿着下边缘有8组电源，说明该产品采用了16灯管之设计）通常屏幕不亮时，换掉供电模块就可解决问题，但前提是你需要知道究竟是灯管之问题还是供电之问题。
而我们看到之这款产品只使用了一年多，灯管出问题之概率很低，因此供电模块就有可能是罪魁祸首了。
从这两副图片可以看到，有一只背光灯管没有亮液晶电视在开启后，如果判断出有任何之灯管没有处于工作状态，那么就会切断整个背光系统之供电，因此也就导致了黑屏情况之发生。
而明基这款产品之故障根源也正在于此。
在下面，就要一步一步地解决故障了。
把边框拆下，我们就将看到液晶面板之灯管部分了此前我们在拆解液晶显示器之时候，当拆到面板就宣布了拆解工作之结束。
液晶显示器维修教程
液晶显示器维修教程
液晶显示器维修通常涉及以下几个方面：
1. 检查电源：首先，确保显示器的电源线连接牢固，并且
电源插座正常工作。
然后，检查显示器的电源开关是否正
常工作。
如果电源正常，但显示器仍无法启动，可能是电
源板出现故障，需要更换。
2. 检查信号线：确认显示器的信号线连接牢固，并且连接
到正确的接口。
如果信号线没有问题，可以尝试连接到不
同的电脑或设备上，以排除信号源的问题。
3. 检查显示屏：如果显示器仍然无法启动或显示画面异常，可能是显示屏本身出现故障。
可以使用一个工作正常的显
示器连接到同一台电脑上，以确认是显示器的问题还是电
脑的问题。
如果问题出现在显示器上，可能需要更换或修
复显示屏，这需要专业的技术支持。
4. 清洁显示器：有时显示器出现模糊、模糊、颜色不正常
等问题，可能是由于灰尘或污垢的堆积。
可以使用柔软的
干净布轻轻擦拭显示屏，或者使用专门的显示器清洁剂进行清洁。
注意不要使用含有酒精或溶剂的清洁剂，这可能会损坏显示屏。
请注意，在进行任何维修操作之前，务必断开显示器的电源，并且根据显示器的使用手册或与制造商联系以获得正确的维修方法和建议。
如果您不确定如何进行维修，建议寻求专业的技术支持。
显示器维修实践经验
显示器维修实践下面具体介绍一下常见故障的检修方法。
一、如何维修显示器的开关电源如今显示器中的电源绝大部分采用的是开关型稳压电源（简称开关电源）。
所谓开关电源，是指开关电源中的调整管工作在截止区和饱和区。
调整管截止时，相当于机械开关的断开，调整管饱和时，相当于机械开关闭合。
这种起开关作用的三极管，就叫开关管，而用开关管来稳定电压的电源，就称之为开关型稳压电源。
显示器中常见故障大多是开关电源的故障。
按开关电源和负载的联接方式划分，开关电源可分为串联型和并联型两类。
串联型开关电源的输出端通过开关调整管及整流二极管直接与电网相连，故其底板带电，俗称“热底板”，给维修带来很大的安全问题，大家在拆机的时候要注意；而并联型开关电源，其输出端与交流220V电网间由开关变压器一次侧、二次侧进行隔离，因此整机电路板上除了与开关变压器一次侧相连的部位外，其余地方均不带电，故称其为“冷底板”。
并联型开关电源安全性好，但是其电路相对复杂，对开关管的要求较高，如其保护电路工作状态不稳定，产生的故障也较为严重。
维修开关电源是显示器维修中的重点（在日常维修姓枷允酒魑 蘖康?0％左右）和难点。
在维修开关电源时最好加入一个隔离变压器，它可避免由于接地端带电造成人员触电的事故。
对于14英寸到17英寸的显示器，用70W～100W的隔离变压器就够了。
在维修开关电源的时候可以采用降压检修法。
其方法是：将显示器的电源插头接在一个交流调压器上，再把调压器的输出电压调到100V左右，然后通电检修，并逐次提高电源电压来检修。
故障实例一：开机便烧坏保险，输出电压为零。
这种情况一般是由于开关管被击穿，发射极和集电极短路所造成的。
此时可先将开关管拆下，测其发射极和集电极对地电阻，如为零或很小，则换掉即可。
但也要检查下其它元器件有无问题后方能开机。
故障实例二：光栅出现“S”形的扭曲。
这种问题应重点检查滤波电路和稳压电路，一般是因为有一只二极管断路，由全波整流变成半波整流，这也可能是其滤波电容容量减少所致。
显示器坏了怎么办 显示器维修入门
·如何维修显示器的开关电源如今显示器中的电源绝大部分采用的是开关型稳压电源（简称开关电源）。
所谓开关电源，是指开关电源中的调整管工作在截止区和饱和区。
调整管截止时，相当于机械开关的断开，调整管饱和时，相当于机械开关闭合。
这种起开关作用的三极管，就叫开关管，而用开关管来稳定电压的电源，就称之为开关型稳压电源。
显示器中常见故障大多是开关电源的故障。
按开关电源和负载的联接方式划分，开关电源可分为串联型和并联型两类。
串联型开关电源的输出端通过开关调整管及整流二极管直接与电网相连，故其底板带电，俗称“热底板”，给维修带来很大的安全问题，大家在拆机的时候要注意；而并联型开关电源，其输出端与交流220V电网间由开关变压器一次侧、二次侧进行隔离，因此整机电路板上除了与开关变压器一次侧相连的部位外，其余地方均不带电，故称其为“冷底板”。
并联型开关电源安全性好，但是其电路相对复杂，对开关管的要求较高，如其保护电路工作状态不稳定，产生的故障也较为严重。
维修开关电源是显示器维修中的重点（在日常维修中占显示器维修量的70％左右）和难点。
在维修开关电源时最好加入一个隔离变压器，它可避免由于接地端带电造成人员触电的事故。
对于14英寸到17英寸的显示器，用70W～100W的隔离变压器就够了。
在维修开关电源的时候可以采用降压检修法。
其方法是：将显示器的电源插头接在一个交流调压器上，再把调压器的输出电压调到100V左右，然后通电检修，并逐次提高电源电压来检修。
故障实例一：开机便烧坏保险，输出电压为零。
这种情况一般是由于开关管被击穿，发射极和集电极短路所造成的。
此时可先将开关管拆下，测其发射极和集电极对地电阻，如为零或很小，则换掉即可。
但也要检查下其它元器件有无问题后方能开机。
故障实例二：光栅出现“S”形的扭曲。
这种问题应重点检查滤波电路和稳压电路，一般是因为有一只二极管断路，由全波整流变成半波整流，这也可能是其滤波电容容量减少所致。
液晶显示器的常见故障及维修方法
液晶显示器的常见故障及维修方法
1.显示不亮或显示异常
-检查电源线是否插紧，并确保显示器电源开关打开。
-检查连接电脑或其他设备的视频线是否插紧。
-检查显示器的亮度设置是否正确，可以增加亮度。
-如果以上方法都无效，可能是显示器的背光故障，需要拆开显示器
进行维修或更换背光组件。
2.显示器无法开机
当液晶显示器无法开机时，可以尝试以下维修方法：
-检查电源线是否插紧，并确保插在充电器或电源插座上。
-使用电源故障检测仪检测电源是否正常工作。
-检查显示器的电源开关是否打开。
-检查电源线是否损坏，如有必要，可以更换电源线。
3.显示器闪烁或出现噪点
在液晶显示器上出现闪烁或噪点可能是由以下原因导致的：
-检查连接显示器和电脑或其他设备的视频线是否插紧，如果有必要，可以更换视频线。
-检查显示器分辨率是否与电脑或其他设备兼容，尝试调整分辨率。
-检查显示器的刷新率设置是否正确，一般来说，60Hz是较为常用的刷新率。
-如果以上方法都无效，可能是显示器的面板故障，需要拆开显示器进行维修或更换面板。
4.显示器出现死点或亮点
死点和亮点是指显示器屏幕上出现的一些固定的黑点或白点，可以通过以下方法进行修复：
-轻轻按压死点或亮点所在的位置，有时会有奇迹发生，能使死点或亮点恢复正常。
-使用一些专门的死点修复软件，这些软件可以对屏幕进行快速的色彩变换和抖动操作，以修复死点。
液晶显示器维修
液晶显示器维修概述液晶显示器是一种常见的电子显示设备，它广泛应用于电脑、电视和移动设备等领域。
然而，由于长时间使用或操作不当，液晶显示器可能会出现各种故障。
本文档将介绍液晶显示器常见的故障及其维修方法。
故障现象1.无显示–检查电源线是否接触良好。
–确认电源开关是否打开。
–检查输入信号线是否连接正确。
–考虑更换电源适配器。
2.显示不稳定或闪烁–检查信号线是否松动或损坏，如有必要，请更换信号线。
–考虑更换电源适配器或扩展器。
–调整显示器的刷新率和分辨率。
–清理显示器的连接接口和插头。
3.画面偏色或色彩异常–调整显示器的色彩设置，尝试恢复默认设置。
–检查信号线是否连接良好，如有必要，请更换信号线。
–考虑更换显示器的数据线。
4.黑屏或卡屏–检查显示器的背光灯是否工作正常，如有必要，请更换背光灯。
–检查显示器的屏幕是否有物理损坏，如有必要，请更换显示器。
–清理显示器的散热孔和风扇，确保其正常散热。
维修方法1.无显示–检查电源线是否接触良好。
确保电源线插头与电源插座连接牢固，没有松动。
–确认电源开关是否打开。
对于液晶显示器，通常位于屏幕的右侧或底部。
–检查输入信号线是否连接正确。
确保信号线插头与显示器的输入接口相匹配，并且连接牢固。
通常，液晶显示器的输入接口有VGA、HDMI、DVI等。
–考虑更换电源适配器。
如果电源适配器故障，导致液晶显示器无法正常工作，需要更换一个适配器。
2.显示不稳定或闪烁–检查信号线是否松动或损坏，如有必要，请更换信号线。
信号线在长时间使用或频繁插拔的情况下可能会磨损或损坏，导致显示不稳定或闪烁。
–考虑更换电源适配器或扩展器。
故障的电源适配器或扩展器可能会导致液晶显示器的电压不稳定，从而导致显示不稳定或闪烁的问题。
–调整显示器的刷新率和分辨率。
错误的刷新率和分辨率设置可能会导致显示不稳定或闪烁。
可以在操作系统的显示设置中进行调整。
–清理显示器的连接接口和插头。
脏污或氧化的接口和插头可能会导致不稳定的信号传输，从而导致显示不稳定或闪烁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三星液晶显示器简易维修图解
液晶显示器 是玩家心目中的高级产品，无论是在购买过程还是使用过程中，我们都
对其持有“毕恭毕敬”的态度。但是再好的产品也难免有出问题的时候，何况娇贵的液晶显
示 器呢？作为曾经的高档产品，单位的三星SyncMaster 152N在前不久出现了故障，具体表
现是开机后出现红色竖条，除此无任何显示。由于笔者在当时购买了部分维修备件，而且这
款产品也已经过了保修期，所以打 算自行拆机维修.
点击查看大图
对于这台152N来说，它的外观并无任何损坏，笔者猜想应该和电路方面的故障有关，又由于
其目前不具备任何显示能力，我们只能从内部进行解决。 首先松开固定底座的四个螺丝后，
拆下底座，接下来我们就可以开始拆解显示器了。
点击查看大图
笔者用平口工具沿后边框小 心的撬起，其目的在于分开显示器的边框与后罩。在拆下塑料背
板后露出了大面积的金属屏蔽罩，它的作用主要是防止电磁波对内部电路板的干扰，当然对
散热也有 帮助。可见三星在细微之处也做的一丝不苟。在机身左下方和左上方各有束成一捆
的电源线，共有4组，每一组为一根灯管供电；四灯管技术的优势在于均匀的补充屏幕光源，
避免屏幕灰暗现象的存在，同时还可以增加色彩的表现力。在背板的右下方还有一条排线，
用于连接前面板。在拆下金属屏蔽罩后，就可以清楚的看见内部的电路板了。它们是用螺丝
固定在屏蔽罩上的，左侧为供电模块、右侧则为驱动模块。
点击查看大图
朋友都知道：对于液晶显示器来说，驱动模块起着至关重要的核心作用。因为显卡的模拟信
号就是被传输到这里，通过LCD控制芯片处理后转成数字信号，再输出到LCD液晶显示面板
上的，即我们常说的数模转换过程。我们手中这块驱动模块使用的主控芯片为Mstar公司的
MST9011，Mstar在混合信号处理方面的实力不错，三星等多家厂商都在使用这款芯片。
下图是拆下金属屏蔽盖后的152N的照片，我们可以清楚地看见四条灯管的电源接线，中间就
是反光板和玻璃基板，四周用金属边框和塑料边框牢牢固定。液晶面板的价格占了整个LCD
显示器成本的6到8成，其质量的好坏直接关系着液晶显示器的质量与性能。顺利将边框取
下，边框上嵌有控制按键。
点击查看大图
电脑图纸,主板图纸,电脑维修,家电维修近看电源模块，我们可以看到它连接着显示器灯管和
驱动模块，面板所需的电能全部通过这里输送到指定位置。
点击查看大图
再看驱动模块上面两块大的IC，前面我们提到其中之一是Mstar出品的MST9011，另一块则
是 novatek公司出品的NT68F63，它是一块用在8位监视器MCU，MCU是Micro Control unit
（微控制单元）的缩写，它是对显示器提供定义或控制OSD设定状态的可编程单元。
点击查看大图
点击查看大图
通过前面的介绍，相信大家对于这台152N的内部结构已经有了了解，既然无法将视频信号及
时转换，那么问题就很有可能出在驱动模块上。笔者经过简单的交叉更换后也认定了这一点，
拿出早已准备好的维修备件换上去之后，这台152N重又焕发了活力,工作上网一切正常，为
我们这次简易的液晶维修划上了一个完美的句号。
液晶显示器的内部结构并不复杂，稍有DIY经验的用户就可自行动手进行修理。在此我们提
醒各位：液晶显示器的内部器件比较脆弱，如果决定拆卸的时候一定 要小心，防止静电是一
方面，另外还要注意的是LCD显示器与CRT一样，在其内部同样有高压电；此外，仔细的读
者一定也发现我们拆LCD显示器并非大卸八 块，仅限于对电路板的拆卸和修理，如果把液晶
面板也拆开的话，那么整台显示器就报废了。最后，除非您的显示器已经失去保修，否则还
是请厂商代为维修最为妥当。
