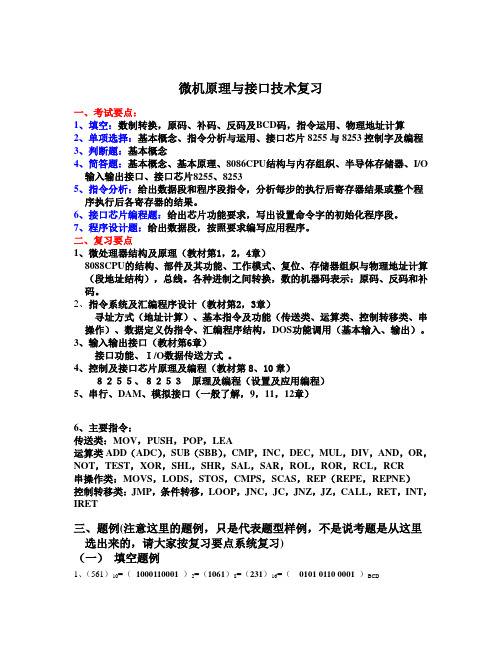

微机原理及接口技术(复习)

1 微机原理及接口技术 第1章复习 数制转换 二——十六进制数互相转换 1111 1001B = F9H 二——十进制数互相转换 1011 0111B=（183）D 12.125D=（1100.001）B 逻辑运算 例：A= 1111 0000 B= 1000 1011 则Y=A+B=1111 1011 Y=AB=1000 0000 Y=A B=0111 1011

习题（二进制加法/减法电路）P17 1.9 做出101011(2)+011110(2)的门电路图并求其相加的结果 1.10 做出1.9题中两数相减的门电路图并求其相减的结果。

第2章复习 触发器 触发器是计算机记忆装置的基本单元。 触发器可以组成寄存器，存储器。 常有的三种触发器：RS触发器、D触发器、JK触发器

三态输出电路（P29图2—25） 三态门具有单向导通和三态的特性

第3章复习 习题 P70 3.3 指令寄存器IR从PROM接收到指令字（8位）后的运行过程如何，起什么作用？ 3.7 控制部件包括哪些主要环节？各有何用处？

第4章复习 8086CPU内部结构 从功能上，8086分为两部分，即 1.执行部件(execution unit，EU) 2.总线接口部件(bus interface unit，BIU)

执行部件: 负责指令的执行，由下列4部分组成： ① 4个通用寄存器，即AX、BX、CX、DX； ② 4个指针和变址寄存器，即 基数指针寄存器BP（base pointer） 堆栈指针寄存器SP(stack pointer) 2

源变址寄存器SI(source index) 目的变址寄存器DI(destination index)； ③标志寄存器； ④算术逻辑部件ALU(arithmetic logic unit)。

总线接口部件:负责与存储器、I/O端口传送数据 ，由下列4部分组成： ① 4个段地址寄存器（CS、DS、ES、SS） ② 16位的指令指针寄存器 IP(Instruction Pointer) ③ 20位的地址加法器 ④ 6字节的指令队列缓冲器

存储器中的逻辑地址和物理地址 任何一个逻辑地址由段基址和偏移地址两个部分构成，它们都是无符号的16位二进制数。 逻辑地址的表示——段地址：偏移地址 任何一个存储单元对应一个20位的物理地址，也可称为绝对地址 物理地址=段地址×16+偏移地址 例：已知某存储单元所在的段地址为1900H，偏移地址为8000H，试求出该单元所在的物理地址？

指令周期、总线周期、时钟周期： 时钟周期:8086动作的最小单位，即一个时钟周期。当CLK为10MHz，T=100ns。 指令周期:执行一条指令所需要的时间。8086的指令周期是不等长的。 总线周期:CPU为了要与存储器及I/O端口交换数据所需执行的操作时间，一个基本的总线周期包含4个T。基本的总线周期有存储器读/写，I/O端口读/写。如从存储器中取出一个字节就是一个总线周期。

最小模式和最大模式的概念 (1)最小模式: 在系统中只有一个微处理器。 (2)最大模式:两个或多个微处理器（主处理器、协处理器）

8086／8088的主要操作功能 一个微型机系统要完成各种任务，其中有一些操作是最基本的。 8086的主要的基本操作有： ① 系统的复位和启动操作； ② 总线操作； ③ 中断操作； ④ 最小模式下的总线保持； ⑤ 最大模式下的总线请求/允许。

习题 P108 3

习题4.4 8086系统中的物理地址是如何得到的？假如CS=2000H，IP=2100H，其物理地址应是多少？ 习题4.6 什么是最大模式？什么是最小模式？用什么方法将8086/8088置为最大模式或最小模式？ 系统4.10 8086最基本的操作是什么？

第5章复习 1. 立即数寻址 8086 CPU指令系统中，有一部分指令所用的8位或16位操作数就在指令中提供，这种方式叫立即数寻址方式。 例如：MOV AL，80H MOV AX，1090H 立即数寻址方式的显著特点就是 。

2. 寄存器寻址 如果操作数就在CPU的内部寄存器中，那么寄存器名可在指令中指出。这种寻址方式就叫寄存器寻址方式。执行速度快。 对16位操作数来说，寄存器可以为？ 所有16位寄存器 而对8位操作数来说，寄存器可为？ AH/AL/BH/BL/CH/CL/DH/DL 例如：INC CX ROL AH，1 PUSH IP

3. 直接寻址 使用直接寻址方式时，数据总是在存储器中，存储单元的有效地址由指令直接指出，所以直接寻址是对存储器进行访问时可采用的最简单的方式。 例如：MOV AX，［1070H］

默认为段寄存器是数据段寄存器DS。 例如，上一条指令执行时，设DS＝2000H，则执行过程是将绝对地址为21070H和21071H两单元的内容取出送AX。

4. 寄存器间接寻址 采用寄存器间接寻址方式时，操作数一定在存储器中，存储单元的有效地址由寄存器指出，这些寄存器可以为BX，BP，SI和DI之一，即有效地址等于其中某一个寄存器的值： 例如：MOV AX，［BX］ MOV ［BP］,BX MOV CL, ［SI］ MOV ［DI］, DH 5. 寄存器相对寻址 采用寄存器间接寻址方式时，允许在指令中指定一个位移量，有效地址就通过寄存器内容加上一个位移量来得到，这种寻址方式叫寄存器相对寻址： 4

［BX］ ［BP］+ 8位位移量 EA＝ ［SI］ 16位位移量 ［DI］ 例如：MOV AX, 0003[ BX ] MOV [ BP + 0050 ], BL

6 基址加变址寻址 例如：MOV AX，［BX+SI］

设DS＝1000H，BX＝5000H，SI＝2000H，则上面指令在执行时，有效地址为7000H，本指令将17000H和17001H两单元的内容取到AX中。 MOV ［BP+SI］, AL 设SS＝2000H，BP＝6000H，SI＝2000H，则上面指令在执行时，有效地址为8000H，本指令将AL中的内容送到内存堆栈区的28000H地址单元中。

7 相对的基址加变址寻址 在基址加变址寻址方式中，也允许带一个8位或16位的偏移量，其和值构成有效地址，这种寻址方式叫相对的基址加变址寻址。即： EA ＝ ［BX］ ［SI］ 8位偏移量 ［BP］+［DI］+16位偏移量 例如：MOV AX, 0003[ BX ][ DI ] MOV [ BP + SI + 0050 ], BL MOV指令的几点说明： （1）MOV DS ，CS ；错误 MOV [16H] ，[20H] ；错误 （2） MOV SS ，2000H ；错误 MOV SS , [2000H] ；正确 （3）MOV CS, AX ；错误 （4）MOV IP, 5000H ；错误 （5）MOV BX, AL ；错误 直接IN指令（端口地址只能 8 位） IN AL ，50H IN AX ，80H 间接IN指令（端口地址是16 位，也可8 位。） MOV DX，0FFF2H IN AL ，DX 直接OUT指令（端口地址只能 8 位） OUT 44H ， AL OUT 70H ， AX 间接OUT指令（端口地址是16 位，也可8 位。） MOV DX，87FEH MOV DX ，80H MOV AL ，40H OUT DX ，AL OUT DX ，AL

练习：试编写程序实现两个4字节的无符号数相加，这两个数分别存放在2000H和3000H开始的存储单元中，低位在前，高位在后，进行加法运算后得到的和存放在 5

2000H开始的内存单元中。 程序如下： CLC MOV SI，2000H MOV AX，［SI］ MOV DI，3000H ADD AX，［DI］ MOV ［SI］，AX MOV AX，［SI+2］ ADC AX，［DI+2］ MOV ［SI+2］，AX 例，分析下面的程序段所实现的功能 SAL AL，1 MOV BL，AL MOV CL，2 SAL AL，CL ADD AL，BL 例如：设2000H开始的区域中，存放着20个数据，要求找出其中最大的数，并存到2000H单元。 MOV BX, 2000H MOV AL, [BX] MOV CX, 14H L1: INC BX CMP AL, [BX] JGE L2 MOV AL, [BX] L2： LOOP L1 (DEC CX ; JNZ L1) MOV BX, 2000H MOV [BX], AL 习题 P135、136 习题5.1 说明寻址方式（源/目标操作数均说明） 习题5.4 判断指令正误并说明原因 习题5.5 堆栈相关

第6章复习 【例】要求设计一个软件延时子程序，延时时间约1ms左右。 DELAY：PUSH CX MOV CX，110H LP1： PUSHF POPF LOOP LP1 POP CX RET

习题 P151 习题6.1 读程序题
