综合物探技术在城市岩溶地下管道勘探中的应用PPT课件
综合物探技术在岩溶勘察中的应用孟祥明
综合物探技术在岩溶勘察中的应用孟祥明发布时间：2021-09-01T02:38:26.351Z 来源：《建筑学研究前沿》2021年10期作者：孟祥明[导读] 在岩土工程勘察中，首选的勘探方法为钻探技术。
然而在岩溶发育地区，仅仅通过钻探查明隐伏岩溶发育情况是一大难题，因此，只能寻求于综合勘察手段，有效利用综合物探方法与钻探相结合，对岩溶进行立体勘探，解决一些普通方法无法解决的问题，从而为岩溶发育场地稳定性的科学划分提供基础资料。
孟祥明中铁第六勘察设计院集团有限公司 300308摘要：在岩土工程勘察中，首选的勘探方法为钻探技术。
然而在岩溶发育地区，仅仅通过钻探查明隐伏岩溶发育情况是一大难题，因此，只能寻求于综合勘察手段，有效利用综合物探方法与钻探相结合，对岩溶进行立体勘探，解决一些普通方法无法解决的问题，从而为岩溶发育场地稳定性的科学划分提供基础资料。
关键词：综合物探技术；岩溶勘察；应用我国西南地区广泛分布着岩溶发育带，而贵州地处世界三大卡斯特集中分布去之一的东亚片区中心。
在碳酸盐广泛分布的地质环境和温暖湿润季风气候的背景下，全省17.6万平方公里的土地上，卡斯特地貌出露面积占73%，属我国乃至世界热带锥状卡斯特面积最大，发育最强烈的一个高原地区。
岩溶是水利工程、路基工程、高层建筑地基工程的主要地质问题，由于岩溶构造本身的特殊性，使得工程勘察变得非常复杂。
以往常用的勘察手段主要为工程地质测绘、钻孔测试等。
而这些方法手段具有相当大的局限性、片面性，一些问题难以查清，使工程在建设过程中出现难以预料的问题，增加了工程建设的难度，甚至个别工程建成后不能投人使用，造成了经济的巨大浪费。
一、岩溶构造的地球物理特性岩溶构造的地球物理特性按其形态，主要分为以下两类：1.弱波阻抗－低阻单个异常体。
主要包括溶洞、岩溶塌陷、溶槽等，这些构造的异常体一般充水、电阻率低，异常体比周围介质的密度、速度小，泊松比差异大。
各种地震波在此发生变化，在地震剖面上，有一个很强的反射波同相轴，其形态多表现为抛物线或漏斗状，而面波的能量增加，其频率和速度低，同时在异常体下方往往有多次波。
综合物探在岩溶勘察中的应用分析余秋利
综合物探在岩溶勘察中的应用分析余秋利发布时间：2021-06-15T15:30:30.987Z 来源：《基层建设》2021年第5期作者：余秋利[导读] 摘要：岩溶地形由于长期受到外界环境的影响，致使其在道路施工过程中容易有安全隐患，综合物探法的引入可以为其施工提供一定的理论依据与借鉴。
贵州振业建设工程勘察设计研究有限责任公司贵州贵阳 562400摘要：岩溶地形由于长期受到外界环境的影响，致使其在道路施工过程中容易有安全隐患，综合物探法的引入可以为其施工提供一定的理论依据与借鉴。
综合物探方法的顺利实施需要专业人才根据不同地域的地质结构制定详细的施工计划。
综合物探法主要包括直流电法、瞬变电磁法、地震波法，钻孔电视成像不同的方法在实际施工操作中具有明显的优点与缺点，能够根据岩石层矿物质结果发射不同的信号波，进而为施工提供技术指导。
关键词：综合物探；岩石勘察；应用引言岩溶地形带有较强的特殊性和复杂性，此种地形类型直接影响工程建设项目的顺利进行。
我国岩溶地形分布范围较广，如果在该地形结构上开展修路工程、隧道工程、桥梁工程等建设项目，将增大施工难度。
因此地质勘察部门工作人员就需要全面认识到复杂岩溶勘察的重要性，又因为不同物探方法在适用环境、探测深度、探测精度等方面存在差异，所以在岩溶勘察的过程中需借助综合物探方法，为工程建设提供全面的地质资料。
1岩溶勘察中综合物探方法的应用分析1.1高密度电法高密度电法与常规直流电法的基本原理相同。
它是以地下目标体与围岩之间的电性差异为基础，利用人工建立的稳定地下直流电场，依据预先布置的若干道电极选定装置排列方式进行扫描观测，获得地层横向和纵向地电断面结构特征等地质信息，从而查明和研究相关地质问题的一种勘探方法。
高密度电法实际上是一种集测深和剖面法于一体的多装置、多极距的电阻率层析成像法。
其测量方式已发展到十几种，实质上都是由对称四极、单极—单极、单极—偶极、偶极—偶极等基本方式演变而来。
岩溶精细物探方法与应用
•
岩溶发育在宏观上具有一定规律性，但微观上，岩溶形态、延伸及分布缺
乏规律。岩溶中的溶洞和溶隙，分布无序，形态奇特，极为复杂多变。对岩土
工程师来说，是充满变数的危险地带，如临深渊，如履薄冰，生怕掉进这个陷
阱。
•
即使两个钻孔相距不到1m，溶洞和溶隙的发育情况就可能完全不同。再密
的钻孔也不能真正查明它（溶洞和溶隙）的分布和形态。故遇到岩溶的问题，
为保险起见，业界在灌注桩桩基施工时只好采用过 长的桩基，导致施工难度大、进度慢、风险大、造 价高。
因此十分需要一种快速、准确探明大直径灌注桩孔 壁岩体完整性的探测方法。
2016年，我们发明了“灌注桩桩基施工期间同步进
行的大直径灌注桩孔壁岩体完整性探测方法”并与
广东省建筑设计研究院一同申请专利，2018年取得
30
1、管波探测法简介 管波探测法成果的验证
31
2、管波探测法应用项目
（1）沪昆高铁长沙至昆明段（竣工后场景）约5000桩
32
2、管波探测法应用项目
(1)沪昆高铁长沙至昆明段（顾宝和勘察大师的评价）
本案例采用钻探、地震波CT和管波技术三位一体的方法探测隐伏的溶洞和溶蚀裂隙发育带。三种技 术取长补短，相互印证，相辅相成，取得了良好效果，为准确判定岩溶地区桩基持力层提供了新技 术、新方法、新思路。
35
2、管波探测法应用项目
（2）广梧高速河口至双凤段工程灰岩区桥梁桩基岩溶勘察（660桩）
36
2、管波探测法应用项目
（2）广梧高速河口至双凤段工程灰岩区桥梁桩基岩溶勘察（660桩）
37
2、管波探测法应用项目
（2）广梧高速河口至双凤段工程灰岩区桥梁桩基岩溶勘察（660桩）

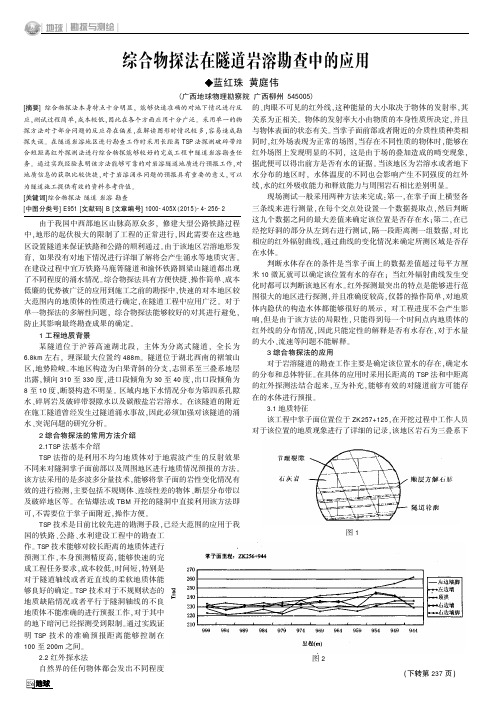

综合物探法在隧道岩溶勘查中的应用
地球由于我国中西部地区山脉高原众多,修建大型公路铁路过程中,地形的起伏极大的限制了工程的正常进行,因此需要在这些地区设置隧道来保证铁路和公路的顺利通过㊂由于该地区岩溶地形发育,如果没有对地下情况进行详细了解将会产生涌水等地质灾害㊂在建设过程中宜万铁路马鹿箐隧道和渝怀铁路圆梁山隧道都出现了不同程度的涌水情况㊂综合物探法具有方便快捷㊁操作简单㊁成本低廉的优势被广泛的应用到施工之前的勘探中,快速的对本地区较大范围内的地质体的性质进行确定,在隧道工程中应用广泛㊂对于单一物探法的多解性问题,综合物探法能够较好的对其进行避免,防止其影响最终勘查成果的确定㊂1工程地质背景某隧道位于沪蓉高速湖北段,主体为分离式隧道,全长为6.8km 左右,埋深最大位置约488m ㊂隧道位于湖北西南的褶皱山区,地势险峻㊂本地区构造为白果背斜的分支,志留系至三叠系地层出露,倾向310至330度,进口段倾角为30至40度,出口段倾角为8至10度,断裂构造不明显㊂区域内地下水情况分布为第四系孔隙水㊁碎屑岩及破碎带裂隙水以及碳酸盐岩岩溶水㊂在该隧道的附近在施工隧道曾经发生过隧道涌水事故,因此必须加强对该隧道的涌水㊁突泥问题的研究分析㊂2综合物探法的常用方法介绍2.1TSP 法基本介绍TSP 法指的是利用不均匀地质体对于地震波产生的反射效果不同来对隧洞掌子面前部以及周围地区进行地质情况预报的方法㊂该方法采用的是多波多分量技术,能够将掌子面的岩性变化情况有效的进行检测,主要包括不规则体㊁连续性差的物体㊁断层分布带以及破碎地区等㊂在钻爆法或TBM 开挖的隧洞中直接利用该方法即可,不需要位于掌子面附近,操作方便㊂TSP 技术是目前比较先进的勘测手段,已经大范围的应用于我国的铁路㊁公路㊁水利建设工程中的勘查工作㊂TSP 技术能够对较长距离的地质体进行预测工作,本身预测精度高,能够快速的完成工程任务要求,成本较低,时间短,特别是对于隧道轴线或者近直线的柔软地质体能够良好的确定㊂TSP 技术对于不规则状态的地质缺陷情况或者平行于隧洞轴线的不良地质体不能准确的进行预报工作,对于其中的地下暗河已经探测受到限制㊂通过实践证明TSP 技术的准确预报距离能够控制在100至200m 之间㊂2.2红外探水法自然界的任何物体都会发出不同程度的㊁肉眼不可见的红外线,这种能量的大小取决于物体的发射率,其关系为正相关㊂物体的发射率大小由物质的本身性质所决定,并且与物体表面的状态有关㊂当掌子面前部或者附近的介质性质种类相同时,红外场表现为正常的场图,当存在不同性质的物体时,能够在红外场图上发现明显的不同,这是由于场的叠加造成的畸变现象,据此便可以得出前方是否有水的证据㊂当该地区为岩溶水或者地下水分布的地区时,水体温度的不同也会影响产生不同强度的红外线,水的红外吸收能力和释放能力与周围岩石相比差别明显㊂现场测试一般采用两种方法来完成：第一,在掌子面上横竖各三条线来进行测量,在每个交点处设置一个数据提取点,然后判断这九个数据之间的最大差值来确定该位置是否存在水；第二,在已经挖好洞的部分从左到右进行测试,隔一段距离测一组数据,对比相应的红外辐射曲线,通过曲线的变化情况来确定所测区域是否存在水体㊂判断水体存在的条件是当掌子面上的数据差值超过每平方厘米10微瓦就可以确定该位置有水的存在；当红外辐射曲线发生变化时都可以判断该地区有水㊂红外探测最突出的特点是能够进行范围很大的地区进行探测,并且准确度较高,仪器的操作简单,对地质体内隐伏的构造水体都能够很好的展示,对工程进度不会产生影响,但是由于该方法的局限性,只能得到每一个时间点内地质体的红外线的分布情况,因此只能定性的解释是否有水存在,对于水量的大小㊁流速等问题不能解释㊂3综合物探法的应用对于岩溶隧道的勘查工作主要是确定该位置水的存在,确定水的分布和总体特征㊂在具体的应用时采用长距离的TSP 法和中距离的红外探测法结合起来,互为补充,能够有效的对隧道前方可能存在的水体进行预报㊂3.1地质特征该工程中掌子面位置位于ZK257+125,在开挖过程中工作人员对于该位置的地质现象进行了详细的记录,该地区岩石为三叠系下红珠黄庭伟[摘要]综合物探法本身特点十分明显,能够快速准确的对地下情况进行反应,测试过程简单,成本较低,因此在各个方面应用十分广泛㊂采用单一的物探方法对于部分问题的反应存在偏差,在解读图形时情况较多,容易造成勘探失误㊂在隧道岩溶地区进行勘查工作时采用长距离TSP 法探测破碎带结合短距离红外探测法进行综合物探能够较好的完成工程中隧道岩溶勘查任务㊂通过实践经验表明该方法能够可靠的对岩溶隧道地质进行预报工作,对地质信息的获取比较快捷,对于岩溶涌水问题的预报具有重要的意义,可以为隧道施工提供有效的资料参考价值㊂[关键词]综合物探法隧道岩溶勘查[中图分类号]E951[文献码]B [文章编号]1000-405X (2015)-4-256-2综合物探法在隧道岩溶勘查中的应用|地球|勘探与测绘|(广西地球物理勘察院广西柳州545005)﹙下转第237页﹚图1图2256Ѳ|THE EARTH 4期|地球地球统大冶组第三段深灰色薄中厚层状微风化灰岩,硬度较大,岩溶相对较发育,图1为该掌子面的素描图㊂3.2长距离TSP 法TSP 法采用先进的203系统,采用炸药作为震源激发弹性波,接收信号的传感器设置在同侧的边墙上㊂整个探测范围是ZK257+125~ZK256+840,总体长度为185m ,在ZK257+060~ZK256+890段处,通过对得到的曲线进行分析可以看出围岩横波反射相对于纵波更加明显,横波速度具有很大幅度的下降,有可能存在小型的溶洞㊂3.3中距离红外探测法本次探测是以长距离探测的资料作为依据来大致确定相应的范围,预报顺序从大到小按桩号进行㊂红外探测测线工作在上部布置一条,左右两侧边墙和边墙角各两条㊂对所得数据进行分析得到图2曲线：(ZK256+944~ZK256+914)段掌子面前部30m 围岩有含水构造㊂3.4钻探揭示当隧道开挖过程中,挖掘至ZK256+944位置时,利用地质超前钻探对前面岩体进行钻探,掌子面处出现流水,继续钻探6个钻孔,每个孔都有水出现,集中在3个钻孔,水压较小,单孔流量为1.6L/s ㊂综合图一和图二的资料判定在隧道外壁向外15m 处存在含水溶洞,规模不大㊂因此制定施工方案为尽量稳定不扰动周围的溶洞,可以通过该隧道㊂随之,对该位置进行慢速施工,经过五天后水量逐渐降低,顺利完成该位置的隧道的建设㊂4结束语隧道岩溶勘查工作中核心的问题是解决水的问题,避免水影响工程的正常进行,利用长距离TSP 法探测破碎带和短距离红外线探测法探测水的存在能够比较有效的对隧道前方可能存在的水体进行预报,是一种综合物探预报方法㊂通过大量的实例证明该综合物探法具有很强的可使用性,能够有效预报含水构造的准确性,为隧道下阶段的施工提供准确度的依据㊂参考文献[1]肖克华.综合物探在宋家湾隧道工程勘查中的应用[J].资源环境与工程.2006(02):64-66.[2]刘崧.物探方法在岩溶勘查中的应用综述[J].地质科技情报.2007(01):85-91.[3]崔德海,杨庆波.宜万铁路隧底岩溶探查物探技术应用研究[J].铁道工程学报.2009(2):80-81.[4]张小洪,王明华.综合物探法在岩溶隧道涌水预报中的应用研究[J].西部探矿工程.2011(8):194-196.参考文献[1]孔祥元.控制测量学.武汉大学出版社,2007.[2]地质矿产勘查测量规范国家质量技术监督局2001.[3]城市测量规范CJJ/T 8-2011住房和城乡建设部.[4]吴国荣等,投影于抵偿高程面上的坐标计算方法及公示推导科技创新导刊2007.改变归化高程来使它与高斯投影的长度改化相抵偿,简称抵偿面坐标系,此时选择高程修正值әH 使：则可以计算出әH=3120米㊂R-投影区地球平均曲率半径әH -新坐标投影面(抵偿高程面)高程X 0㊁Y 0-投影原点坐标X ㊁Y-原坐标X ˊ㊁Y ˊ-投影于抵偿高程面上的新坐标则投影后坐标变换公式为X ˊ=X ʃ(X-X 0)әH/R Y ˊ=Y ʃ(Y-Y 0)ʎәH/R由于高程面的影响,观测边长归算至椭球体上的变化әD 大于因偏离中央子午线的影响әS 时,为+,否则为-㊂则本矿区按该方法计算所得的控制点成果和80系成果比较如表2：根据4.1方法1中的分析,同样采用GD04-GD08的边长分析可得知,该投影方式也满足规范中关于投影长度变形不大于2.5cm/Km 的有关要求㊂4结束语不同的投影方式都能满足地质矿产勘查规范中对于投影变形的要求,但方法1求的的各控制点坐标值与1980年西安坐标值差值比较大,方法2坐标值与1980年西安坐标值较为接近㊂大部分地质项目不可能配备全站仪或GPS ,地质人员常常使用手持GPS 来找勘探线点或钻孔㊁坑探位置,所以一套与国家坐标系统接近的坐标会让野外人员使用非常方便,运用方法2投影后的坐标与1980年西安坐标差值在3米范围内,野外地质人员可以很方便的用手持GPS 找到测量人员布设的点位,可见在实际使用时方法2比较适合于地质勘探工作的需要㊂Establishment of Coordinate System in GeologicalExploration Area WANG KEQIANG﹙Nuclear Industry Geological Bureau of Qinghai Provice,Xining810008,China ﹚Abstract:The establishment of a practical coordinate system,meeting the survey work at all stages of geological exploration,is the key to ensure the reliability and availability of geological results.In this paper,there is a detailed analysis in the selection of the coordinate system in geological exploration work ,taking a small gorge oil shale mining area asan example.Key words:Coordinate Systems ㊁Projection Correction ㊁CompensationPlane Coordinate System2022y HH R R+∆=表2﹙上接第256页﹚237Ѳ。
综合物探方法在岩溶塌陷调查中的应用分析
综合物探方法在岩溶塌陷调查中的应用分析摘要：随着科技的发展，物探技术不断进步。
地下塌陷情况十分复杂，对地面塌陷的检测方法最直观有效的是钻孔取心法，通过对心样进行相关试验分析，可以准确地判断出不同地层的厚度和完整性等，但是这种方式有一定缺陷，取心点位的随机性较大，易发生漏检，以及取心点位的密度不足，结果代表性不够。
同时钻孔取心对环境也有一定的破坏作用。
近年来，国内外的许多案例表明物探检测技术对地面塌陷检测是有效的，采取合适的物探技术手段可以预先查明地面下方隐伏的塌陷隐患，及时采取措施除险，防患于未然，实现提前预防和监测灾害的发生。
关键词：综合物探方法；岩溶塌陷调查；应用分析引言岩溶塌陷是指地表岩土体受岩溶作用影响向下陷落并在地面上形成塌陷坑（洞）的地质现象。
岩溶塌陷的形成必须具备以下3个条件：岩溶化地层，发育溶洞（溶缝或溶隙）或土洞为地下水补-径-排和塌陷物质提供储存场所或通道；基岩上覆有一定厚度的红黏土层（或完整性差的岩层）；产生岩溶塌陷的主导因素——致塌作用力（潜蚀作用、真空吸蚀、振动论及盖层失托增荷效应等）。
若能利用地球物理方法实现岩溶塌陷隐患（溶洞或土洞发育）的早期识别，为制定科学合理的避让和治理技术措施提供技术支撑，对于岩溶地面塌陷的防治具有重要意义。
1综合物探技术的内容依据综合物探技术的工作原理，可将物探技术划分为：以电性差异为基础的电法勘探；以磁性差异为基础的磁法勘探；以密度差异为基础的重力勘探技术等。
除此之外，还有地震勘探、放射性勘探技术等，综合物探技术的内容涉及较广泛，且在各个领域发挥着积极的作用。
从综合物探技术的实际应用来看，该技术更多地应用在地质矿产资源勘查方面，次之则会在水文地质勘查以及考古业勘查等方面有着一定的应用。
从综合物探技术在地质矿产勘查中的实际应用情况来看，重点是通过电磁学与现代科技设备组合在一起，以此达到高精度、高效率、低误差的勘查目标，保障地质勘查结果的准确性。
钻探与物探在岩溶勘察中的综合应用
钻探与物探在岩溶勘察中的综合应用摘要：随着国家基础设施建设的不断完善，工程建设范围的不断扩大，各类基础工程不可避免地会遇到复杂的岩溶地质问题。
由于岩溶空间发育不均匀，岩溶水文地质条件复杂，仅靠传统钻探方法难以取得满意效果。
岩溶作为一种复杂的不良地质现象，对工程建设和人员安全造成极大危害，越来越受到工程界和学术界的关注。
岩溶不良地质现象形成的地基往往会引起地基承载力不足、沉降不均匀、地基滑动、崩塌等变形破坏。
关键词：钻探；物探；岩溶勘察；综合应用引言岩溶地区的地质勘察中,由于地形地貌多种多样,如果存在勘察不准确的现象,就会影响勘察质量,甚至会产生建筑工程建筑物的变形或者地基的不稳定。
1岩溶工程勘察中应用物探技术的流程物探技术是工程建设中比较常见的勘察技术，通过相关设备或者是仪器对地质结构变化情况进行合理的分析，借助先进设备对地质结构进行比较全面的勘察，这样就给工程设计和后期施工建设提供更好的数据支持。
随着先进技术的合理运用，物探技术实现不断的发展，技术种类也在不断增加并运用到地质勘察中。
通过物探技术的合理运用可以对施工现场的地质环境以及条件进行较为全面的勘察，能够发现对施工建设造成影响的地质因素，从而制订更加科学的施工方案和图纸设计，从而给施工建设提供更好的勘察技术支持。
在岩溶工程地质勘察中运用物探法需要开展以下几方面的流程：第一，作业布置。
根据具体岩溶工程建设要求和技术要求布线，给地质情况的勘察工作提供更好的基础保障。
第二，钻探验证。
技术人员应该根据具体技术要求对终孔深度进行检验，根据实际钻探情况进行技术测试，同时也需要通过多种措施保证孔内的清洁度，配合现场测量各项工作的顺利开展。
第三，开展现场试验。
技术人员需要根据地质条件进行土样质量检测，采取代表性土样之后在实验室进行检验。
同时，技术人员也应该开展岩石物理学试验以及水样分析，保障勘察检验的质量。
2物探与钻探相结合在岩溶勘察中的应用2.1直流电阻率法与钻探的应用在岩溶勘察中常常会遇见目标体埋深小、规模也不是很大的情形，在运用电法勘察时就需要点距相对较小、数据采集密度高，在这种情况下常用的电法作业就会导致精确度不高及效率低下的情况。
浅谈综合物探勘察技术在岩土工程勘察中的应用
浅谈综合物探勘察技术在岩土工程勘察中的应用发表时间：2018-05-25T11:04:22.943Z 来源：《基层建设》2018年第6期作者：于新辉[导读] 摘要：目前，岩土工程勘察已不再拘泥于通过井探、钻探等常规传统手段，完成查明场地地层、提供承载力等基本任务，更需要在勘察阶段就查明场地特殊性岩土及各种不良地质作用发育情况，并提供基础形式及地基处理建议等更深层次要求，近年来更提出需要对场地周边环境及施工和建筑运营期间对场地和周边的的影响进行评价，总之对勘察成果提出了很高的要求，为完成这些目的，传统简单手段成本高、效率低，以突显劣势，成本和效率优势明显新疆建筑科学研究院（有限责任公司）新疆乌鲁木齐 830002摘要：目前，岩土工程勘察已不再拘泥于通过井探、钻探等常规传统手段，完成查明场地地层、提供承载力等基本任务，更需要在勘察阶段就查明场地特殊性岩土及各种不良地质作用发育情况，并提供基础形式及地基处理建议等更深层次要求，近年来更提出需要对场地周边环境及施工和建筑运营期间对场地和周边的的影响进行评价，总之对勘察成果提出了很高的要求，为完成这些目的，传统简单手段成本高、效率低，以突显劣势，成本和效率优势明显的综合物探勘察技术应运而生。
关键词：岩土工程；综合物探勘察；技术1 技术基本原理技术基本原理有很多,并且不同类型的勘察方法在技术原理上也存在着较大程度的差异。
综合勘察技术实际上是对于包括大地电场岩性检测技术和多道瞬态面波技术以及高密度电阻率技术、横波反射技术等泛用的勘察技术进行综合性应用的技术。
通常来说各种勘察技术的原理表现都存在着一定程度的差异,在这一过程中大地电场岩性检测技术的原理表现为合理的利用太阳风形成的电磁波作为激发场源,然后通过采用探测仪点频记录的方式来接收从地表不同深度反射出的电磁波信息,从而能够以此为基础来对于接收的电磁波的幅度和速度以及电阻率进行判定,最终能够精确的判断不同深度下地层性质和特性,因此能够实现对于岩土工程的高效勘察和评价。
综合物探方法在岩溶地下水勘查中的应用效果
黄 国民 ， 昌先 ， 黄 李世 平
（ 西地质 勘 查 总院 ， 广 广西 南 宁 【 摘 ５０ ２ ） ３ ０ ３ 要】 文章 论 述 了在 广西 西 南地 区抗 旱找 水 的 工作 方法及 其成 功例 子 ，并认 为利 用综合 物探 方 法在 缺水 的灰 岩 山 区寻 找岩 溶地 下 水是 非常 有效 的 。
水 。在西 南 岩溶 山 区能够 利用 的地 下 水就 是埋 藏较 浅 、 对应 的地球 物理模 型 ，再 根 据地 球 物 理模 型 选择 适 当 储 存 于表 层 岩溶 带 中 的表 层 岩溶 水 。碳 酸盐 岩 地 区 以 的物探方法组合（ 电磁法和核磁共振法组合 、 如 高密度
纯 性灰 岩 、白云 质灰 岩 等 为 主 ，且 纯 性灰 岩 属 脆性 岩 电法 和 放射 性 法 组合 、 磁法 和放 射 性 法组 合 、 电 高密 度
一
１ ． 岩 溶 地 区地 球 物 理 特 征 ２
通 过 电法测 定 ， 岩溶 山区地 层 电性参 数 为 ： 整灰 完
般要 根据 岩 溶 的形 成 环 境及 其 水 文地 质 条件 圈定 地 岩 的视 电 阻率 ８０～１０ Ｑ ， ０ ５ ０ 风化 灰 岩 视 电 阻率 ３０～ ０ 下 水汇 集 的有 利 靶 区 ，然 后再 利 用 物探 方 法 在有 利 靶 ８ ０ ， 盖 粘 土 层 电阻 率 为 １０～２０ ， 水 破 碎带 ０ｎ 覆 ０ ０ｎ 含 区 内勘 查表 土 覆 盖下 与 岩 溶及 其 裂 隙水 发 育有 直接 关 视 电阻率 为 ２０～８０ ￣ 大部 分灰 岩地 层倾 角较 平缓 ， ０ ０ ｆ。 系 的构造 破 碎 带位 置 ， 而 确 定最 佳 的钻井 位 置 ， 通 从 并 般 ＜３ 。 ， ０ 但其 构造 裂隙往 往 倾 角较 陡 ， 可达 ７。 以 ０
综合物探方法在隐伏岩溶探测中的应用
综合物探方法在隐伏岩溶探测中的应用摘要：岩溶是指地下地层中存在无法直接观测和识别的岩溶空洞和通道，通常会给地下工程造成不同程度的影响和隐患。
为了准确识别隐伏岩溶，提高地下工程施工的安全性和效率，综合物探方法成为了不可或缺的一种手段。
本文将着重介绍综合物探方法在隐伏岩溶探测中的应用。
关键词：物探方法、岩溶探测、应用引言岩溶是指地下岩石或土层中存在未显露在地表的岩溶地貌特征，通常由于地表地貌相对平缓，无法直接发现。
隐伏岩溶对工程建设和地下水资源管理等产生重大影响，因此需要进行综合物探探测。
综合物探探测方法是利用物理学原理和方法，对地下物质进行探测的技术。
其优点是非侵入性、高效、精确、经济。
一、综合物探方法概述综合物探方法是采用多种物理场、多个物理参数与环境对比、相互印证的方法对地下结构信息进行解释。
常用的物探方法包括电法、磁法、地震法和重力法等。
这些方法各具特点，可分别应用于不同的地质构造解释，但在特定条件下，也可以进行多种物探方法综合探测。
综合物探方法相比单一物探方法，具有以下优势：1.信息更全面:不同物探方法能够探测不同的地下结构信息，综合方法能够获得更全面的信息。
2. 解释结果更可靠:物探方法间相互印证，解释结果更为可靠。
3.时间和成本更节省:采用多种物探方法可以更快速地获得更完整的地下信息，有助于降低勘探成本。
二、综合物探方法应用的技术手段在隐伏岩溶探测中，综合物探方法可以应用多种技术手段，如电法、磁法、重力法、地震法、电磁法等。
下面对各种方法进行介绍。
1.电法电法是指通过测量地下电阻率差异，反演地下结构的一种物探方法。
在隐伏岩溶探测中，可以使用电法探测岩溶洞穴、断层等地下结构。
电法主要应用的仪器有大地电场仪、电磁感应仪、电磁法交流阻抗仪等。
在进行隐伏岩溶探测时，电法应用较为常见的方法是大地电场法。
大地电场法通过测量地下电阻率的变化，反演地下岩层的纵横向变化。
当探测到地下有不同电阻率的地层时，可以初步判断该区域存在岩溶特征。
岩溶地质工程中综合物探方法的应用
甚 低频 电磁法 适用于 圈定断裂 破 碎带 、岩 溶发 育带 ，选 择适 合测
区 工作 频 率 的甚 低频 发 射 台 ，选 用 ＮＷＣ （ 澳 大利 亚 西北 角 ） 。 ｆ ＝ ２ ２ ． ３ ｋ ｈ ｚ 、Ｎ Ｄ Ｔ （ 日本 爱 知 县依 佐 美 ） ｆ ＝ ｌ ７． ４ ｋ ｈ ｚ电 台作 为场 源比 较 合适 ， 因为 这两个 台具有 强大 的辐 射功 率 ，距我 国较 近 ，且场 强持 续平 稳 的
