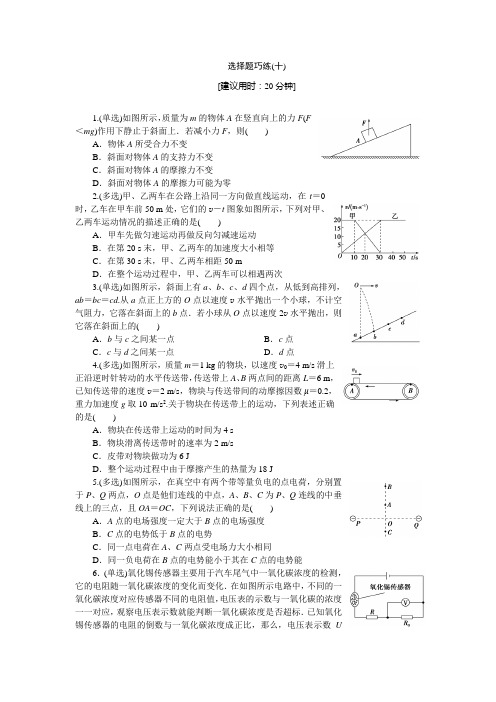

选择题巧练(十)[建议用时：20分钟]1.(单选)如图所示，质量为m的物体A在竖直向上的力F(F＜mg)作用下静止于斜面上．若减小力F，则()A．物体A所受合力不变B．斜面对物体A的支持力不变C．斜面对物体A的摩擦力不变D．斜面对物体A的摩擦力可能为零2.(多选)甲、乙两车在公路上沿同一方向做直线运动，在t＝0时，乙车在甲车前50 m处，它们的v－t图象如图所示，下列对甲、乙两车运动情况的描述正确的是()A．甲车先做匀速运动再做反向匀减速运动B．在第20 s末，甲、乙两车的加速度大小相等C．在第30 s末，甲、乙两车相距50 mD．在整个运动过程中，甲、乙两车可以相遇两次3.(单选)如图所示，斜面上有a、b、c、d四个点，从低到高排列，ab＝bc＝cd.从a点正上方的O点以速度v水平抛出一个小球，不计空气阻力，它落在斜面上的b点．若小球从O点以速度2v水平抛出，则它落在斜面上的()A．b与c之间某一点B．c点C．c与d之间某一点D．d点4.(多选)如图所示，质量m＝1 kg的物块，以速度v0＝4 m/s滑上正沿逆时针转动的水平传送带，传送带上A、B两点间的距离L＝6 m，已知传送带的速度v＝2 m/s，物块与传送带间的动摩擦因数μ＝0.2，重力加速度g取10 m/s2.关于物块在传送带上的运动，下列表述正确的是()A．物块在传送带上运动的时间为4 sB．物块滑离传送带时的速率为2 m/sC．皮带对物块做功为6 JD．整个运动过程中由于摩擦产生的热量为18 J5.(多选)如图所示，在真空中有两个带等量负电的点电荷，分别置于P、Q两点，O点是他们连线的中点，A、B、C为P、Q连线的中垂线上的三点，且OA＝OC，下列说法正确的是()A．A点的电场强度一定大于B点的电场强度B．C点的电势低于B点的电势C．同一点电荷在A、C两点受电场力大小相同D．同一负电荷在B点的电势能小于其在C点的电势能6．(单选)氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图所示电路中，不同的一氧化碳浓度对应传感器不同的电阻值，电压表的示数与一氧化碳的浓度一一对应，观察电压表示数就能判断一氧化碳浓度是否超标．已知氧化锡传感器的电阻的倒数与一氧化碳浓度成正比，那么，电压表示数U 与一氧化碳浓度ρ之间的对应关系正确的是()A ．U 越大，表示ρ越大，ρ与U 成正比B ．U 越大，表示ρ越小，ρ与U 成反比C ．U 越大，表示ρ越大，但ρ与U 不成正、反比关系D ．U 越大，表示ρ越小，但ρ与U 不成正、反比关系7．(2013·贵阳模拟)(多选)一导线弯成如图所示的闭合线圈，其左边形状是一个等腰三角形，右边是一个半圆形，且OC ＝OE ＝OD ＝OF ＝d .线圈现以速度v 向左水平匀速进入磁感应强度大小为B 的匀强磁场，磁场方向垂直纸面向外．则从线圈进入磁场开始到完全进入磁场为止，下列结论正确的是( )A ．感应电动势的最大值E ＝Bd vB ．感应电流一直沿顺时针方向C ．感应电流的方向先顺时针，后逆时针D ．线圈受到的安培力先增大，后减小8．(2013·太原模拟)(单选)如图所示，粗糙水平桌面AM 的右侧连接有一竖直放置、半径R ＝0.3 m 的光滑半圆轨道MNP ，桌面与轨道相切于M 点．在水平半径ON 的下方空间有水平向右的匀强电场．现从A 点由静止释放一个质量m ＝0.4 kg 、电荷量为q 的带正电的绝缘物块，物块沿桌面运动并由M 点进入半圆轨道，并恰好以最小速度通过轨道的最高点P .已知物块与水平桌面间的动摩擦因数为0.55，电场强度E ＝mg q，取g ＝10 m/s 2，则( )A ．物块经过M 点时的速率为 3 m/sB ．物块经过半圆轨道MNP 的中点时对轨道的压力为4 2 NC ．物块由M 向P 运动的过程中速率逐渐减小D ．AM 的长度为1 m。
浙江省高考物理二轮复习 考前仿真模拟卷(一)(含解析)-人教版高三全册物理试题
考前仿真模拟卷(一)(时间：90分钟总分为：100分)本卷计算中，无特殊说明时，重力加速度g均取10 m/s2.一、选择题Ⅰ(此题共13小题，每一小题3分，共39分．每一小题列出的四个备选项中只有一个是符合题目要求的，不选、多项选择、错选均不得分)1．如下情况的研究对象中，可以看做质点的是( )A．研究蚂蚁的交流方式B．研究歼－20隐形战机的空中翻转C．研究芭蕾舞蹈演员的舞姿D．研究候鸟的迁徙路径2．如下列图，为运动员立定跳远脚蹬地起跳瞬间的受力示意图，正确的答案是( )3．一根长为12 m的钢管竖立在地面上，一名消防队员在一次模拟演习训练中，从钢管顶端由静止下滑，如下列图．消防队员先匀加速再匀减速下滑，到达地面时速度恰好为零．如果他加速时的加速度大小是减速时的2倍，下滑的总时间为3 s．该消防队员在这一过程中的运动图象，可能正确的答案是( )4．如下列图为某海上救援船的机械臂工作示意图．机械臂AB、BC由高强度的轻质材料制成，A端固定一个定滑轮，BC可以绕B自由转动．钢丝绳的一端穿过C点，另一端缠绕于可以转动的立柱D上，其质量可以忽略不计．在某次转移货物的过程中，机械臂AB始终保持竖直．如下说法不正确的答案是( )A．保持BC不动，使AB缓慢伸长，如此BC所受的力增大B．保持AB不动，缓慢转动立柱D，使CA变长，如此BC所受的力大小保持不变C．保持AB不动，使BC缓慢伸长，如此BC所受的力增大D．保持AB不动，使BC缓慢伸长且逆时针转动，BC所受的力增大5．如下列图为赛车场的一个水平“梨形〞赛道，两个弯道分别为半径R＝90 m的大圆弧和r＝40 m的小圆弧，直道与弯道相切．大、小圆弧圆心O、O′距离L＝100 m．赛车沿弯道路线行驶时，路面对轮胎的最大径向静摩擦力是赛车重力的2.25倍．假设赛车在直道上做匀变速直线运动，在弯道上做匀速圆周运动．要使赛车不打滑，绕赛道一圈时间最短(发动机功率足够大，π＝3.14)，如此赛车( )A．在绕过小圆弧弯道后减速B．在大圆弧弯道上的速率为45 m/sC．在直道上的加速度大小为5.63 m/s2D．通过小圆弧弯道的时间为5.58 s6．我国发射的“嫦娥三号〞登月探测器靠近月球后，先在月球外表附近的近似圆轨道上绕月运行；然后经过一系列过程，在离月球外表4 m高处做一次悬停(可认为是相对于月球静止)；最后关闭发动机，探测器自由下落．探测器的质量约为1.3×103kg，地球质量约为月球的81倍，地球半径约为月球的3.7倍，地球外表的重力加速度大小约为9.8 m/s2.如此此探测器( )A．在着陆前的瞬间，速度大小约为8.9 m/sB．悬停时受到的反冲作用力约为2×104 NC．从离开近月圆轨道到着陆这段时间内，机械能守恒D．在近月圆轨道上运行的线速度小于人造卫星在近地圆轨道上运行的线速度7．如下列图，斜面体固定在水平面上，小物块A与斜面体间接触面光滑．在小物块沿斜面体下滑的过程中，如下说法正确的答案是( )A．重力垂直于斜面，做功不为零B．重力竖直向下，做功为零C．支持力垂直于斜面，做功为零D．支持力垂直于斜面，做功不为零8．LED灯因发光效率高，所以起到了节能的作用．在同样照明效果的情况下，一支日光灯的功率为40 W，而一支LED灯的功率只有8 W．某学校有30间教室，每间教室有10支日光灯，现均用LED灯替代，假设平均每天开灯4小时，学生一年在校200天，如此该学校一年节省的电能为( )A．7.68×103 kW·h B．7.68×104 kW·hC．7.68×105 kW·h D．7.68×106 kW·h9．一负电荷受电场力作用，从电场中的A点运动到B点，在此过程中该电荷做初速度为零的匀加速直线运动，如此A、B两点电场强度E A、E B与该电荷在A、B两点的电势能E p A、E p B 之间的关系为( )A．E A＝E B B．E A<E BC．E p A＝E p B D．E p A＜E p B10．一电动自行车动力电源上的铭牌标有“36 V10 A·h〞字样，假设工作时电源(不计内阻)的输出电压恒为36 V，额定输出功率为180 W，由于电动机发热造成的损耗(其他损耗不计)使电动自行车的效率为80%，如此如下说法正确的答案是( )A．额定工作电流为10 AB．电池充满电后总电荷量为3.6×103 CC．电动自行车电动机的内阻为7.2 ΩD．电动自行车保持额定功率行驶的最长时间是2 h11．如下列图，金属棒AB用软线悬挂在磁感应强度为B，方向如下列图的匀强磁场中，电流由A向B，此时悬线张力为T，欲使悬线张力变小，可采用的方法有( )A．将磁场反向，且适当增大磁感应强度B．改变电流方向，且适当增大电流C．电流方向不变，且适当增大电流D．磁场方向不变，且适当减小磁感应强度12．如下列图，在水平方向的匀强电场中，一绝缘细线的一端固定在O点，另一端系一带正电的小球，小球在只受重力、电场力、绳子的拉力作用下在竖直平面内做圆周运动，小球所受的电场力大小等于重力大小．比拟a、b、c、d这四点，小球( )A．在最高点a处的动能最小B．在最低点c处的机械能最小C．在水平直径右端b处的机械能最大D．在水平直径左端d处的机械能最大13．自行车速度计利用霍尔效应传感器获知自行车的运动速率．如图甲所示，自行车前轮上安装一块磁铁，轮子每转一圈，这块磁铁就靠近霍尔传感器一次，传感器会输出一个脉冲电压．图乙为霍尔元件的工作原理图，当磁场靠近霍尔元件时，导体内定向运动的自由电荷在磁场力作用下偏转，最终使导体在与磁场、电流方向都垂直的方向上出现电势差，即为霍尔电势差．如下说法正确的答案是( )A．根据单位时间内的脉冲数和自行车车轮的半径即可获知车速大小B．自行车的车速越大，霍尔电势差越高C．图乙中霍尔元件的电流I是由正电荷定向移动形成的D．如果长时间不更换传感器的电源，霍尔电势差将增大二、选择题Ⅱ(此题共3小题，每一小题2分，共6分．每一小题列出的四个备选项中至少有一个是符合题目要求的．全部选对的得2分，选对但不全的得1分，有选错的得0分) 14．如下列图，现有两束不同的单色光a、b垂直于AB边射入等腰棱镜ABC，假设两束光在AB面上的入射点到OC的距离相等，且两束光折射后相交于图中的P点，以下判断正确的答案是( )A．在真空中，a光光速小于b光光速B．假设a光能让某金属发生光电效应，如此b光也一定可以使其发生光电效应C．利用两种光做双缝干预实验，可观察到b光干预条纹更宽D．a、b两束光从同一介质射入真空过程时，a光发生全反射的临界角小于b光发生全反射的临界角15．如下列图，实线是沿x轴传播的一列简谐横波在t＝0时刻的波形图，虚线是这列波在t＝2 s时刻的波形图．该波的波速v＝8 m/s，振幅A＝4 cm，如此如下说法中正确的答案是( )A．t＝0时刻x＝8 m处的质点向上振动B．该横波假设与频率为1.5 Hz的波相遇，可能发生干预C．经过t＝1 s，x＝2 m处的质点位于平衡位置且向下振动D．t＝2.75 s时刻x＝4 m处的质点位移为2 3 cm16.如下列图，在光滑水平面上，有质量分别为3m和m的A、B两滑块，它们中间夹着(不相连)一根处于压缩状态的轻质弹簧，由于被一根细绳拉着而处于静止状态，如此如下说法正确的答案是( )A．剪断细绳，在两滑块脱离弹簧后，A、B两滑块的动量大小之比p A∶p B＝1∶1B．剪断细绳，在两滑块脱离弹簧后，A、B两滑块的速度大小之比v A∶v B＝3∶1C．剪断细绳，在两滑块脱离弹簧后，A、B两滑块的动能之比E k A∶E k B＝1∶3D．剪断细绳到两滑块脱离弹簧的过程中，弹簧对A、B两滑块做功之比W A∶W B＝1∶1三、非选择题(此题共7小题，共55分)17．(5分)(1)在“研究匀变速直线运动〞的实验中：小车拖着纸带的运动情况如下列图，图中A、B、C、D、E为相邻的记数点，相邻的记数点的时间间隔是0.10 s，标出的数据单位是cm，如此打点计时器在打C点时小车的瞬时速度是________m/s，小车运动的加速度是________m/s2.(2)在《验证力的平行四边形定如此》中，用两只弹簧秤分别勾住细绳套互成角度地拉橡皮条，使它伸长到某一位置O，除了记录两只弹簧秤的读数外，还必须记录的是________．A．O点的位置B．两只细绳套之间的夹角C．两条细绳的方向D．橡皮条伸长的长度18．(5分)某同学为了测定一只电阻的阻值，采用了如下方法：(1)用多用电表粗测：多用电表电阻挡有4个倍率：分别为×1 k 、×100、×10、×1，该同学选择×100倍率，用正确的操作步骤测量时，发现指针偏转角度太大(指针位置如图中虚线所示)．为了较准确地进展测量，请你补充完整如下依次应该进展的主要操作步骤：a ．________________________________________________________________________；b ．两表笔短接，调节欧姆调零旋钮，使指针指在0处；c ．重新测量并读数，假设这时刻度盘上的指针位置如图中实线所示，测量结果是________Ω.(2)为了尽量准确测该电阻R x ，除被测电阻R x 外，还备有如下实验仪器，请选择仪器，设计实验电路．A ．电流表A 1，量程(0～10 mA)，内阻约10 ΩB ．电流表A 2，量程(0～30 mA)，内阻约4 ΩC ．电压表V ，量程(0～3 V)，内阻约1 500 ΩD ．滑动变阻器R 1，阻值范围(0～25 Ω)E ．滑动变阻器R 2，阻值范围(0～1 000 Ω)F ．电阻箱R 3、R 4，阻值范围均为(0～199.9 Ω)G ．开关一只和导线假设干H ．电池E ，电动势6 V ，内阻未知根据(1)问的测量结果，该同学采用如下列图电路测电阻R x 的阻值，如此电流表应选用________，滑动变阻器应选用________．(填写器材序号)(3)该同学进展了如下实验：①将电压表的a 端接b ，测得U 1I 1＝110 Ω；②将电压表的a 端接c ，测得U 2I 2＝125 Ω.如此R x 的电阻值更接近________Ω.19．(9分)出租车上安装有速度表，计价器里安装有里程表和时间表．出租车载客后，从高速公路入口处驶入高速公路，并从10时10分55秒开始做初速度为零的匀加速直线运动，经过10 s 时，速度表显示54 km/h.(1)求出租车的加速度大小．(2)求这时出租车离出发点的距离．(3)出租车继续做匀加速直线运动，当速度表显示108 km/h 时，出租车开始做匀速直线运动，假设时间表显示10时12分35秒，此时计价器里程表示数应为多少？(出租车启动时，里程表示数为零)20．(12分)如下列图，竖直平面内有一光滑圆弧轨道，其半径为R，平台与轨道的最高点等高，一小球从平台边缘的A处水平射出，恰能沿圆弧轨道上的P点的切线方向进入轨道内侧，轨道半径OP与竖直线的夹角为45°，试求：(1)小球从平台上的A点射出时的速度v0的大小；(2)小球从平台上射出点A到圆轨道入射点P之间的距离l；(3)小球能否沿轨道通过圆弧的最高点？请说明理由．21．(4分)如图为验证动量守恒定律的实验装置，实验中选取两个半径一样、质量不等的小球，按下面步骤进展实验：①用天平测出两个小球的质量分别为m1和m2；②安装实验装置，将斜槽AB固定在桌边，使槽的末端切线水平，再将一斜面BC连接在斜槽末端；③先不放小球m2，让小球m1从斜槽顶端A处由静止释放，标记小球在斜面上的落点位置P；④将小球m2放在斜槽末端B处，仍让小球m1从斜槽顶端A处由静止释放，两球发生碰撞，分别标记小球m1、m2在斜面上的落点位置；⑤用毫米刻度尺测出各落点位置到斜槽末端B的距离．图中从M、P、N点是实验过程中记下的小球在斜面上的三个落点位置，从M、P、N到B点的距离分别为s M、s P、s N.依据上述实验步骤，请回答下面问题：(1)两小球的质量m1、m2应满足m1________(填写“>〞“＝〞或“<〞)m2.(2)假设进展实验，以下所提供的测量工具中必需的是________．A．直尺B．游标卡尺C．天平D．弹簧秤E．秒表(3)用实验中测得的数据来表示，只要满足关系式________，就能说明两球碰撞前后动量是守恒的．22．(10分)如图甲所示，空间有一宽为2L的匀强磁场区域，磁感应强度为B，方向垂直纸面向外．abcd是由均匀电阻丝做成的边长为L的正方形线框，总电阻值为R.线框以垂直磁场边界的速度v匀速通过磁场区域．在运动过程中，线框ab、cd两边始终与磁场边界平行．设线框刚进入磁场的位置x＝0，x轴沿水平方向向右．求：(1)cd边刚进入磁场时，ab两端的电势差，并指明哪端电势高；(2)线框穿过磁场的过程中，线框中产生的焦耳热；(3)在乙图中，画出ab两端电势差U ab随距离变化的图象，其中U0＝BLv.23．(10分)如图甲所示，P、Q为水平面内平行放置的金属长直导轨，间距为d，处在大小为B、方向竖直向下的匀强磁场中．一根质量为m、电阻为r的导体棒ef垂直于P、Q放在导轨上，导体棒ef与P、Q导轨之间的动摩擦因数为μ.质量为M的正方形金属框abcd，边长为L，每条边的电阻均为r，用细线悬挂在竖直平面内，ab边水平，金属框的a、b两点通过细导线与导轨相连，金属框上半局部处在大小为B、方向垂直框面向里的匀强磁场中，下半局部处在大小也为B，方向垂直框面向外的匀强磁场中，不计其余电阻和细导线对a、b点的作用力．现用一电动机以恒定功率沿导轨方向水平牵引导体棒ef向左运动，从导体棒开始运动计时，悬挂线框的细线拉力T随时间的变化如图乙所示，求：(1)t0时间以后通过ab边的电流；(2)t0时间以后导体棒ef运动的速度；(3)电动机的牵引力功率P.考前仿真模拟卷·物理(浙江专用)·参考答案与解析考前仿真模拟卷(一)1．解析：选D.研究蚂蚁的交流方式时，由于蚂蚁的形状和大小不能忽略，否如此无法研究，所以不能看成质点，故A 错误；研究歼－20隐形战机的空中翻转时，如果将歼－20隐形战机看成质点，如此无法确定歼－20隐形战机的翻转情况，所以不能看成质点，故B 错误；欣赏芭蕾舞演员的优美舞姿时，主要是考虑动作，不能用一个点代替，故C 错误；研究候鸟的迁徙路径时，由于候鸟的大小相对迁徙路径小得多，所以可以将候鸟看成质点，故D 正确．2．解析：选C.依据重力竖直向下，弹力垂直接触面向上，摩擦力与相对运动趋势方向相反，从而即可求解．依据受力分析，受到竖直向下的重力，垂直地面的向上的弹力，还受到水平向右的静摩擦力，因为运动员立定跳远脚蹬地起跳瞬间，有相对地面向左运动的趋势，由上分析可知，C 正确，A 、B 、D 错误．3．解析：选C.设下滑过程中的最大速度为v ，有v a 1＋v a 2＝t ，位移关系为：v 22a 1＋v 22a 2＝s ，又a 1＝2a 2.联立解得：v ＝8 m/s ，a 1＝8 m/s 2，a 2＝4 m/s 2，加速时间为：t 1＝v a 1＝88 s ＝1 s ，减速时间为：t 2＝v a 2＝84s ＝2 s ，由此可知C 正确，A 、B 、D 错误．4．解析：选A.设BC 受力大小为F BC ，货物质量为m ，分析C 点受力如下列图．由三角形相似知识可得：AB mg ＝BCF BC，假设BC 不动，AB 伸长，如此F BC减小，A 错误；假设AB 不动，如此BCF BC不变，BC 伸长，F BC 就增大，CA 变化，并不影响F BC 的大小，故B 、C 、D 均正确．5．解析：选B.赛车做圆周运动时，由F ＝mv 2R知，在小圆弧上的速度小，故赛车绕过小圆弧后加速，A 错误；在大圆弧弯道上时，根据F＝m v 2R 知，其速率v ＝FR m＝ 2.25mgRm＝45 m/s ，B 正确；同理可得在小圆弧弯道上的速率v ′＝30 m/s.如下列图，由边角关系可得α＝60°，直道的长度x ＝L sin 60°＝50 3 m ，据v 2－v ′2＝2ax 知在直道上的加速度a ≈6.50 m/s 2，C 错误；小弯道对应的圆心角为120°，弧长为s ＝2πr 3，对应的运动时间t ＝sv ′≈2.79 s ，D 错误．6．解析：选D.设月球外表的重力加速度为g 月，由GMm R 2＝mg ，得g 月g 地＝GM 月R 2月GM 地R 2地＝M 月M 地·R 2地R 2月＝181×3.72，解得g 月≈1.7 m/s 2.由v 2＝2g 月h ，得探测器着陆前瞬间的速度为v ＝2g 月h ＝2×1.7×4m/s≈3.7 m/s，选项A 错误；探测器悬停时受到的反冲作用力F ＝mg 月≈2×103N ，选项B 错误；探测器从离开近月圆轨道到着陆过程中，除重力做功外，还有其他外力做功，故机械能不守恒，选项C 错误；设探测器在近月圆轨道上和人造卫星在近地圆轨道上的线速度分别为v 1、v 2，由GMm R 2＝mv 2R ，得v 1v 2＝GM 月R 月GM 地R 地＝M 月M 地·R 地R 月＝ 3.781<1，故v 1<v 2，选项D 正确． 7．C8．解析：选 A.该学校一年节省的电能E 总＝(40－8)×10×10－3×30×4×200 kW ·h ＝7.68×103kW ·h ，故A 正确．9．解析：选A.负电荷在电场中做匀加速直线运动，可知它所受电场力不变，因此A 、B 两点场强一样，A 项对；负电荷速度不断增大，即动能增大，可知电场力对其做正功，故负电荷的电势能减小，即E p A >E p B ，D 项不正确．10．解析：选D.额定功率行驶时输出电压为36 V ，输出功率为180 W ，根据P ＝UI 求出电流；根据热功率可求得电池的内阻；再根据电池的容量求出行驶的时间．由P ＝UI 可知，额定电流I ＝P U＝5 A ，故A 错误；电荷量q ＝10 A ·h ＝3.6×104C ，故B 错误；P 热＝P80%－P ＝45 W ，如此由P 热＝I 2r 可得r ＝1.8 Ω，故C 错误；根据电池容量Q ＝10 A ·h ，电流为5 A ，如此可得t ＝QI＝2 h ，故D 正确．11．解析：选C.对金属棒AB ，T ＋BIL ＝mg ，要使悬线张力变小，如此增大B 或I ，故C 项正确．12．解析：选C.由题意知，小球所受的重力与电场力的合力沿∠bOc 的角平分线方向，故小球在a 、d 中点处的动能最小；小球在运动中，电势能与机械能相互转化，总能量守恒，故在d 点机械能最小、b 点机械能最大．13．解析：选A.根据单位时间内的脉冲数可知车轮转动的转速，假设再自行车车轮的半径，根据v ＝2πrn 即可获知车速大小，选项A 正确；根据霍尔效应传感器原理可知U dq ＝Bqv ，U ＝Bdv ，即霍尔电势差只与磁感应强度、霍尔元件的厚度以与电子(即导体内的自由电荷)定向移动的速率有关，与车速无关，选项B 错误；题图乙中霍尔元件的电流I 是由电子定向移动形成的，选项C 错误；如果长时间不更换传感器的电源，如此会导致电子定向移动的速率减小，故霍尔电势差将减小，选项D 错误．14．解析：选CD.在真空中，不同色光的传播速度一样，故A 错误．两束光折射后相交于图中的P 点，知a 光偏折厉害，如此a 光的折射率大于b 光的折射率，所以a 光的频率大于b 光的频率，发生光电效应的条件是入射光的频率大于金属的极限频率，如此假设a 光能让某金属发生光电效应，如此b 光不一定可以使其发生光电效应，故B 错误．根据c ＝λf ，知a 光的波长小于b 光波长．而双缝干预条纹的间距与波长成正比，所以b 光干预条纹更宽，故C 正确．a 光的折射率大于b 光的折射率，根据sin C ＝1n，知a 光发生全反射的临界角小于b光发生全反射的临界角，故D 正确．15．解析：选AD.此题考查机械振动和机械波．由图可知该波的波长为λ＝12 m ，因波速为v ＝8 m/s ，故周期为T ＝λv ＝1.5 s ，频率为23Hz ，该波与频率为1.5 Hz 的波不能发生干预，选项B 错误；经过2 s ，波沿x 轴传播16 m ，即传播了λ＋4 m ，所以波向x 轴负方向传播，由微平移法可知，t ＝0时刻x ＝8 m 处的质点在向上振动，选项A 正确；经过1 s ，波向左传播8 m ，x ＝2 m 处的质点的振动情况与t ＝0时刻x ＝10 m 处的质点的振动情况一样，即位于平衡位置且向上振动，选项C 错误；2.75 s ＝⎝ ⎛⎭⎪⎫1＋56T ，x ＝4 m 处的质点的位移为A sin ⎝⎛⎭⎪⎫2π×56＝4×32cm ＝2 3 cm ，选项D 正确． 16．解析：选AC.系统动量守恒，以向左为正方向，在两滑块刚好脱离弹簧时，由动量守恒定律得p A －p B ＝0，如此p A ∶p B ＝1∶1，应当选项A 正确；由动量守恒定律得3mv A －mv B ＝0，解得v A ∶v B ＝1∶3，应当选项B 错误；两滑块的动能之比E k A ∶E k B ＝12·3mv 2A 12mv 2B ＝1∶3，应当选项C 正确；弹簧对两滑块做功之比等于两滑块动能之比，弹簧对A 、B 两滑块做功之比W A ∶W B ＝E k A ∶E k B ＝1∶3，应当选项D 错误．17．(1)1.28 3.2 (2)AC18．解析：(1)a.选择“×100〞倍率，用正确的操作步骤测量时，指针偏转角度太大，说明所选挡位太大，为准确测量电阻阻值，应换用倍率×10的挡．c ．欧姆表选择×10挡位，由题图所示表盘可以知道，测量结果为12×10 Ω＝120 Ω. (2)流过待测电阻的电流大约为I ＝U R ＝3120A ＝0.025 A ＝25 mA ，所以选择电流表A 2，应当选B ，由于电路选择的分压电路所以最好用一个小一点的滑动变阻器，应当选D.(3)由于电流表的电阻远小于待测电阻，所以选用电流表内接法误差较小，故R x 的电阻值更接近125 Ω.答案：(1)换用×10倍率的挡位 120 (2)BD (3)125 19．解析：(1)v 0＝54 km/h ＝15 m/s.根据速度公式得a ＝v 1t 1＝1510m/s 2＝1.5 m/s 2. (2)根据位移公式得x 1＝12at 21＝12×1.5×102m ＝75 m ．这时出租车距出发点75 m.(3)v 2＝108 km/h ＝30 m/s.根据v 22＝2ax 2得x 2＝v 222a ＝3022×1.5m ＝300 m出租车从静止载客开始，设已经经历的时间为t 2，根据速度公式得v 2＝at 2解得t 2＝v 2a ＝301.5s ＝20 s ，这时出租车时间表应显示10时11分15秒．出租车继续匀速运动，它匀速运动的时间t 3应为80 s ，匀速运动的位移x 3＝v 2t 3＝30×80 m ＝2 400 m ，所以10时12分35秒时，计价器里程表应显示的示数为x ＝(300＋2 400) m ＝2 700 m.答案：(1)1.5 m/s 2(2)75 m (3)2 700 m 20．解析：(1)小球做平抛运动，竖直方向：R (1＋cos 45°)＝12gt 2，到P 点的竖直分速度v y ＝gt在P 点，速度方向与水平方向成45°，v y ＝v 0 代入t 解得v 0＝〔2＋2〕gR . (2)A 、P 间的距离l ＝ ⎝ ⎛⎭⎪⎫12gt 22＋〔v 0t 〕2， 解得l ＝⎝ ⎛⎭⎪⎫5＋1210R . (3)能．小球A 从到达Q 时，根据机械能守恒定律可得v Q ＝v 0＝〔2＋2〕gR >gR ，所以小球能通过圆弧轨道的最高点．答案：(1)〔2＋2〕gR (2)⎝ ⎛⎭⎪⎫5＋1210R (3)能，理由见解析21．解析：(1)为了防止入射球碰后反弹，一定要保证入射球的质量大于被碰球的质量，即m 1>m 2.(2)要验证动量守恒定律，需测量小球的质量和三个落点到B 点的距离．故提供的测量工具中必需的是AC.(3)碰撞前，小球m 1落在图中的P 点，设其水平初速度为v 1.小球m 1、m 2发生碰撞后，m 1的落点在图中的M 点，设其水平初速度为v ′1，m 2的落点在图中的N 点，设其水平初速度为v ′2.设斜面与水平间的倾角为α，由平抛运动规律得：s M sin α＝12gt 2、s M cos α＝v ′1t解得：v ′1＝gs M cos 2α2sin α同理可得：v 1＝gs P cos 2α2sin α、v ′2＝gs N cos 2α2sin α只要满足m 1v 1＋0＝m 1v ′1＋m 2v ′2即m 1s P ＝m 1s M ＋m 2s N ，就可以说明两球碰撞前后动量是守恒的．验证动量守恒时，本应该测量速度关系，但可以借助规律只测位移，用位移关系代替速度关系．答案：(1)> (2)AC (3)m 1s P ＝m 1s M ＋m 2s N22．解析：(1)dc 切割磁感线产生的感应电动势E ＝BLv 回路中的感应电流I ＝BLv Rab 两端的电势差U ＝I ·14R ＝14BLv b 端电势高．(2)设线框从dc 边刚进磁场到ab 边刚进磁场所用时间为t由焦耳定律Q ＝2I 2Rt L ＝vt 联立解得Q ＝2B 2L 3vR.(3)如下列图．答案：(1)14BLv ，b 端电势高 (2)2B 2L 3v R(3)如解析图所示23．解析：(1)以金属框为研究对象，从t 0时刻开始拉力恒定，故电路中电流恒定，设ab 边中电流为I 1，cd 边中电流为I 2，由受力平衡：BI 1L ＋T ＝Mg ＋BI 2L 由题图乙知T ＝Mg2又I 1∶I 2＝(3r )∶r ，I 1＝3I 2 由以上各式解得：I 1＝3Mg4BL.(2)设总电流为I ，由闭合路欧姆定律得：I ＝ER ＋r ，R ＝34r ，E ＝Bdv I ＝I 1＋I 2＝43I 1＝MgBL ，解得：v ＝7Mgr4B 2dL.(3)由电动机的牵引功率恒定P ＝F ·v 对导体棒：F ＝μmg ＋ BId解得：P ＝7Mgr4B 2L 2d(μmgL ＋Mgd )．答案：(1)3Mg 4BL (2)7Mgr 4B 2dL (3)7Mgr4B 2L 2d(μmgL ＋Mgd )。
高三物理二轮复习综合训练(电学部分)电场
电场一、电场力的性质1.绝缘细线上端固定，下端悬挂一轻质小球a ，a 的表面镀有铝膜，在a 的近旁有一绝缘金属球b ，开始时a 、b 都不带电，如图所示，现使b 带电，则( ).(A)a 、b 之间不发生相互作用(B)b 将吸引a ，吸住后不放开(C)b 立即把a 排斥开(D)b 先吸引a ，接触后又把a 排斥开2.如图所示，q 1、q 2、q 3分别表示在一条直线上的三个点电荷，已知q 1与q 2之间的距离为l 1，q 2与q 3之间的距离为l 2.，且每个电荷都处于平衡状态.(1)如q 2为正电荷，则q 1为______电荷，q 3为______电荷.(2)q 1、q 2、q 3三者电量大小之比是_________________.(2001全国高考试题)3.如图所示，质量为m 的带电小球用绝缘丝线悬挂于O 点，并处在水平向左的匀强电场E中，小球静止时丝线与竖直方向夹角为θ，若剪断丝线，则小球的加速度的大小为( ).(A)O (B)g ，方向竖直向下(C)gtan θ，水平向右 (D)g/cos θ，沿绳向下4.如图所示，甲、乙两带电小球的质量均为m ，所带电量分别为＋q 和－q ，两球问用绝缘细线连接，甲球又用绝缘细线悬挂在天花板上，在两球所在空间有方向向左的匀强电场，电场强度为E ，平衡时细线都被拉紧.(1)平衡时的可能位置是4图中的图( ).(2)两根绝缘线张力大小为( ).【4】(A)T 1=2mg ，()()222qE mg T +=(B)T 1＞2mg ，()()222qE mg T +> (C)T 1＜2mg ，()()222qE mg T +<(D)T 1=2mg ，()()222qE mg T +<5.如图所示，A 、B 两个点电荷的电量分别为＋Q 和＋q ，放在光滑绝缘水平面上，A 、B 之间用绝缘的轻弹簧连接.当系统平衡时，弹簧的伸长量为x 0.若弹簧发生的均是弹性形变，则( ).(A)保持Q 不变，将q 变为2q ，平衡时弹簧的伸长量等于2x 0(B)保持q 不变，将Q 变为2Q ，平衡时弹簧的伸长量小于2x 0(C)保持Q 不变，将q 变为－q ，平衡时弹簧的缩短量等于x 0(D)保持q 不变，将Q 变为－Q ，平衡时弹簧的缩短量小于x 06．如图所示，在正六边形a 、c 两个顶点各放一带正电的点电荷，电量的大小都是q 1，在b 、d 两个顶点上，各放 一带负电的点电荷，电量的大小都是q 2，q 1>q 2．已知六边形中心0点处的场强可用图中的四条有向线段中的一条来表示，它是哪一条? ( )A ．E 1B ．E 2C ．E 3D ．E 4二、电场能的性质1.如图所示，A 、B 两点各放有电量为＋Q 和＋2Q 的点电荷，A 、B 、C 、D 四点在同一直线上，且DB CD AC ==.将一正电荷从C 点沿直线移到D 点，则( ).(A)电场力一直做正功(B)电场力先做正功再做负功(C)电场力一直做负功(D)电场力先做负功再做正功2.如图所示，一个带负电的油滴以初速v 0从P 点倾斜向上进入水平方向的匀强电场中若油滴到达最高点C 时速度大小仍为v 0，则油滴最高点的位置在( ).(A)P 点的左上方 (B)P 点的右上方(C)P 点的正上方 (D)上述情况都可能3．如图所示，在粗糙、绝缘且足够大的水平面上固定着一个带负电荷的点电荷Q ．将一个质量为m 带电荷为q 的小金属块(金属块可以看成质点)放在水平面上并由静止释放，金属块将在水平面上沿远离Q 的方向开始运动．则在金属块运动的整个过程中 ( )A ．电场力对金属块做的功等于金属块增加的机械能B ．金属块的电势能先减小后增大C ．金属块的加速度一直减小D ．电场对金属块所做的功一定等于摩擦产生的热4.如图所示，水平放置的固定圆盘A 带电为十Q ，电势为零，从盘中心O 处释放一质量为m 、带电+q 的小球，由于电场力的作用，小球最高可竖直上升高度为H 的点C ，且过点B 时速度最大，由此可求出带电圆盘A 上的所带电荷十Q 形成的电场中（ ）A ．B 点场强 B ．C 点场强 C ．B 点电势D ．C 点电势5.如图所示，A 、B 、C 为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形平面，现将电荷量为10-8C 的正点电荷从A 点移到B 点，电场力做功为3×lO -6J ，将另一电倚量为10-8C 的负点电荷从A 点移到C 点，克服电场力做功3×10-6J.(1)求电场线的方向及U AB 、U AC 、U BC 的值.(2)若AB 边长为32cm ，求电场强度.6.如图所示，ab 是半径为R 的圆的一条直径，该圆处于匀强电场中，场强为E.在圆周平面内，将一带止电q 的小球从a 点以相同的动能抛出，抛出方向不同时，小球会经过圆周上不同的点，在这些所有的点中，到达c 点的小球动能最大.已知∠cab=30°，若不计重力和空气阻力，试求电场方向与直线ac 间的夹角θ.7.如图所示，虚线a 、b 和c 是某静电场中的三个等势而，它们的电势分别为U a 、U b和U c ，U a ＞U b ＞U c .一带正电的粒子射入电场中，其运动轨迹如实线KLMN 所示，由图可知( ).(A)粒子从K 到L 的过程中，电场力做负功(B)粒子从L 到M 的过程中，电场力做负功(C)粒子从K 到L 的过程中，静电势能增加(D)粒子从L 到M 的过程中，动能减少8.如图所示，虚线表示电场的一簇等势面且相邻等势面间电势差相等，一个α粒子以一定的初速度进入电场后，只在电场力作用下沿实线轨迹运动，α粒子先后通过M点和N点.在这一过程中，电场力做负功，由此可判断出( ).(A)N点的电势高于M点的电势(B)α粒子在N点的电势能比在M点的电势能大(C)α粒子在M点的速率小于在N点的速率(D)α粒子在M点受到的电场力比在N点受到的电场力大三、电容、带电粒子在电场中的运动1.如图所示，在水平放置的光滑金属板中点的正上方，有带正电的点电荷Q.一表面绝缘、带正电的金属球(可视为质点，且不影响原电场)以速度v0开始在金属板上向右运动，在运动过程中( ).(A)小球减速后作加速运动(B)小球作匀速直线运动(C)小球受电场力的冲量为零(D)以上说法可能都不正确2.平行板电容器的两板A、B接于电池两极，一个带正电小球悬挂在电容器内部，闭合电键S，电容器充电，这时悬线偏离竖直方向夹角为θ，如图所示，那么( ).(A)保持电键S闭合，带正电的A板向B板靠近，则θ增大(B)保持电键S闭合，带正电的A板向B板靠近，则θ不变(C)电键S断开，带正电的A板向B板靠近，则θ增大(D)电键S断开，带正电的A板向B板靠近，则θ不变3.如图所示，两块水平放置的平行金属板M、N相距为d，组成一个电容为C的平行板电容器，M板接地，板正中央有一个小孔B，从B孔正上方h处的A点，一滴一滴地由静止滴下质量为m、电荷量为q的带电油滴.油滴穿过B孔后落到N板，把全部电荷量传给N板.若不计空气阻力及板外电场，问:(1)第几滴油滴将在M、N间作匀速直线运动?(2)能到达N板的液滴不会超过多少滴?4.如图所示，A、B为平行金属板，两板相距为d，分别与电源两极相连，两板的中央各有一小孔M和N.今有一带电质点自A板上方相距为d的P点由静止自由下落(P、M、N在同一竖直线上)，空气阻力忽略不计，到达N孔时速度恰好为零，然后沿原路返同.若保持两极板间的电压不变，则( ).(A)把A板向上平移一小段距离，质点自P点自由下落后仍能返回(B)把A板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落(C)把B板向上平移一小段距离，质点自P点自由下落后仍能返回(D)把B板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落5.静止在太空中的飞行器上有一种装置，它利用电场力加速带电粒子，形成向外发射的高速粒子流，从而对飞行器产生反冲击力，使其获得加速度.已知飞行器质量为M，发射的是2价氧离子，发射离子的功率恒为P，加速的电压为U，每个氧离子的质量为m，单位电量为e，不计发射氧离子后飞行器质量的变化.求:(1)射出的氧离子速度.(2)每秒射出的氧离子数.(3)射出氧离子后飞行器开始运动的加速度.6.如图所示，质量为5×10-8kg 的带电微粒以v 0=2m ／s 速度从水平放置的平行金属板A 、B 的中央飞入板间.已知板长L=10cm ，板间距离d=2cm ，当U AB =103V 时，带电微粒恰好沿直线穿过板间，则AB 间所加电压在什么范围内带电微粒能从板间飞出?7．如图所示，光滑绝缘杆竖直放置，且与以点电荷+Q 为圆心的圆周交于B 、C 两点．一质量为m 、带电量为－q 的空心小球从杆上A 点无初速下滑，且AB =BC =h ，小球滑到B 点的速度为gh 3，求：(1)小球由A 到B 过程中电场力做的功；(2)若小球在B 点时的加速度为a ，则运动到C 点时的加速度为多大？(3) 小球滑到C 点时的速度；(4) A 、C 两点的电势差．8．如图所示，初速度为零的电子（电荷量为e 、质量为m ），经电压为U 1的加速电场加速后从金属板的小孔穿出，沿两水平偏转板的中心线进入偏转电场。
高三物理二轮复习常考图像类题目专练
常考图像类题目专练1．(多项选择)(2021·广州调研)如下图为甲、乙两物体在同一直线上运动位置坐标x随时间t变化图像，甲对应是图像中直线，乙对应是图像中曲线，那么以下说法正确是( )A．甲做匀减速直线运动B．乙做变速直线运动C．0～t1时间内两物体平均速度大小相等D．两物体运动方向相反解析：选BD 根据位移图像斜率等于速度，知甲沿负方向做匀速直线运动，故A错误。
乙图像切线斜率不断增大，说明乙速度不断增大，做变速直线运动，故B正确。
根据坐标变化量等于位移，那么知，0～t1时间内两物体位移大小不等，方向相反，所以平均速度不等，故C错误。
根据位移图像斜率等于速度可知，甲速度为负，乙速度为正，即两物体运动方向相反，故D正确。
2.在研发无人驾驶汽车过程中，比照甲、乙两车运动，两车在计时起点时刚好经过同一位置并沿同一方向做直线运动，它们速度随时间变化关系如下图，由图可知( )A．任何时刻甲车加速度大小都不为零B．在t＝3 s时，两车第一次相距最远C．在t＝6 s时，两车又一次经过同一位置D．甲车在t＝6 s时加速度与t＝9 s时加速度一样解析：选B 根据速度—时间图像斜率等于加速度可知，甲车加速度可以为零，A错误；在前3 s内，甲车速度比乙车大，两车出发点一样，那么甲车在乙车前方，两车间距逐渐增大，3～6 s内，乙车速度比甲车大，两车间距逐渐减小，所以在t＝3 s时，两车第一次相距最远，故B正确；根据“面积〞表示位移，可知前6 s内，乙车位移比甲车大，那么在t＝6 s时，两车不在同一位置，故C错误；根据斜率表示加速度，斜率正负表示加速度方向，可知甲车在t ＝6 s时加速度与在t＝9 s时加速度不同，D错误。
3.(多项选择)(2021·唐山模拟)一带负电粒子只在电场力作用下沿x轴正向运动，其电势能E p随位移x变化关系如下图，那么以下说法正确是( )A．带负电粒子从x1运动到x2电场力做负功B．x1、x2处电势小于零C．x1处场强大于x2处场强大小D．x1处电势比x2处电势低解析：选BD 带负电粒子从x1运动到x2过程中，其电势能减小，故电场力做正功，故A错误；由图可知，带负电粒子在x1、x2处电势能均大于零，故x1、x2处电势小于零，故B正确；根据电场力做功与电势能关系结合图像可得E p＝E p0－qEx，图像斜率k＝－qE，故场强E不变，故C错误；从x1运动到x2过程中，电场力做正功W＝－q(φ1－φ2)，所以φ1<φ2，故D正确。
2022届高考物理二轮复习题：匀变速直线运动
2022届高考物理二轮复习题---匀变速直线运动一、单选题1．（2022·新疆·皮山县高级中学高三期末）从同一高度做自由落体运动的甲、乙两个小铁球甲的质量是乙的两倍则（）A．甲比乙先落地，落地时甲的速度是乙的两倍B．甲比乙先落地，落地时甲、乙的速度相同C．甲、乙同时落地，落地时甲的速度是乙的两倍D．甲、乙同时落地，落地时甲、乙的速度相同2．（2022·辽宁朝阳·高三阶段练习）一辆汽车以15m/s的速度在平直的公路上匀速行驶，司机突然发现前方30m处有交通事故，立即采取制动措施，刹车后速度的变化如图所示，则刹车后3s时，该车距离事故点的位移大小是（）A．7.5m B．10m C．15m D．20m3．（2021·广西·钟山中学高三阶段练习）下图是在“探究加速度与力、质量的关系”实验中打出的部分纸带，A、B、C为计数点，相邻计数点之间的时间间隔为0.1 s，打A点时小车的速度为0，则运动的加速度为（）m/s2A．0.2 B．2.0 C．0.1 D．1.04．（2022·云南·玉溪市民族中学高三期中）某质点的位移随时间变化规律的关系是x=4t+2t2，x与t的单位分别是m 和s，则质点的初速度和加速度分别是（）A．4m/s，2m/s2B．4m/s，4m/s2C．4m/s，0 D．0，4m/s25．（2022·广东·茂名市第一中学高三阶段练习）高速公路的ETC通道长度是指从识别区起点到自动栏杆的水平距离.某汽车以5m/s的速度匀速进入识别区，ETC天线用0.3s的时间识别车载电子标签，识别完成后发出“滴”的一声，司机发现自动栏杆没有抬起，于是采取制动刹车，汽车刚好没有撞杆。
已知该ETC通道的长度为9m，车载电子标签到汽车前车牌的水平距离约为1m，刹车加速度大小为5m/s2，由此可知司机的反应时间约为（）A．0.6s B．0.8s C．1.0s D．1.2s6．（2022·北京市第九中学高三阶段练习）小明在社会实践时发现一口深井。
高三物理二轮复习 专题限时集训 第1部分 专题突破篇 专题14 电学实验(精编文档).doc
【最新整理，下载后即可编辑】专题限时集训(十四) 电学实验(建议用时：40分钟)1．(8分)(2016·长沙一模)如图21所示为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻r g＝100 Ω，调零电阻最大阻值R＝50 kΩ，串联的固定电阻R0＝50 Ω，电池电动势E＝1.5 V，用它测量电阻R x，能准确测量的阻值范围是( )图21A．30～80 kΩB．3～8 kΩC．300～800 kΩD．3 000～8 000 kΩB[多用电表指针满偏时对应的内阻为R内＝EIg＝5 kΩ，当R x＝R内时表针指在中央，多用电表指针在表盘中央附近时误差较小，所以其测量范围是3～8 kΩ，故本题答案为B.] 2．(8分)(2016·辽宁模拟)一直流电压表，量程为1 V，内阻为1 000 Ω，现将一阻值为5 000～7 000 Ω之间的固定电阻R1与此电压表串联，以扩大电压表的量程．为求得扩大后量程的准确值，再给定一直流电源(电动势E为6～7 V，内阻可忽略不计)，一阻值R2＝2 000 Ω的固定电阻，两个单刀开关S1、S2及若干导线．(1)为达到上述目的，将电路图连成一个完整的实验电路图．图22(2)连线完成以后，当S1与S2均闭合时，电压表的示数为0.90V；当S1闭合，S2断开时，电压表的示数为0.70 V，由此可以计算出改装后电压表的量程为________V，电源电动势为________V.【解析】在测量时，一次将改装电压表接在电源上，一次将改装电压表与定值电阻串联后接在电源上，分别根据闭合电路的欧姆定律列式，联立方程组求出改装电压表的内阻，两个开关都闭合时，E＝U11 000 ΩRV，当S1闭合，S2断开时，E＝U21 000 Ω(R V＋R2)，联立得R V＝7 000 Ω，E＝6.3 V，改装电压表的量程为1 1 000×7 000 V＝7 V.【答案】(1)电路如图所示(2)7 6.33．(8分)(2015·邢台四模)在“测定金属丝的电阻率”的实验中，待测金属丝的电阻R x约为3 Ω，实验室备有下列实验器材：A．电压表V(量程3 V，内阻约为3 kΩ)B．电流表A(量程0.6 A，内阻约为1 Ω)C．滑动变阻器R(0～10 Ω，额定电流0.5 A)D．电源E(电动势为3 V，内阻约为0.3 Ω)E．开关S，导线若干甲乙丙丁图23(1)为减小实验误差，应选用图23中________(选填“甲”或“乙”)为该实验的电路原理图．(2)现用刻度尺测得金属丝长度为60.00 cm ，用螺旋测微器测得其直径示数如图23丙，则直径为________mm.图丁为两电表的示数，则该金属丝的电阻率为______Ω·m.(结果保留3位有效数字)【解析】 (1)因R V R x ＝3 0003＝1 000，R x R A ＝31＝3， 则有R V R x >R x R A，电流表应选择外接法，因此实验电路应选乙． (2)螺旋测微器的固定刻度读数为0.5 mm ，可动刻度读数为0.01×10.8 mm＝0.108 mm ，所以最终读数为0.608 mm.由图示电压表可知，其量程为3 V ，分度值为0.1 V ，示数为1.20 V ，由图示电流表可知，其量程为0.6 A ，分度值为0.02 A ，示数为0.50 A ，电阻阻值：R x ＝U I ＝1.200.50 Ω＝2.4 Ω；由R x ＝ρL S可知，电阻率：ρ＝R x S L＝2.4×3.14×⎝ ⎛⎭⎪⎪⎫12×0.608×10－320.6Ω·m≈1.16×10－6 Ω·m.【答案】 (1)乙 (2)0.608(0.606～0.609均正确)1．16×10－6(1.15×10－6～1.17×10－6均正确)4．(8分)某些固体材料受到外力后除了产生形变，其电阻率也要发生变化，这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”．现用如图24所示的电路研究某长薄板电阻R x的压阻效应，已知R x的阻值变化范围为几欧到几十欧，实验室中有下列器材：A．电源E(3 V，内阻约为1 Ω)(0.6 A，内阻r1＝5 Ω)B．电流表A1(0.6 A，内阻r2约为1 Ω)C．电流表A2D．开关S，定值电阻R0(1)为了比较准确测量电阻R x，请完成虚线框内电路图的设计．图24(2)在电阻R x上加一个竖直向下的力F(设竖直向下为正方读数为I1，A2读数为I2，得向)，闭合开关S，记下电表读数，A1R x＝________(用字母表示)；(3)改变力的大小，得到不同的R x值．然后让力反向从下向上挤压电阻，并改变力的大小，得到不同的R x值，最后绘成图象如图25所示，除观察到电阻R x的阻值随压力F增大而均匀减小外，还可得到的结论是________________．当F竖直向下时可得R x与其所受压力F的数值关系是R x＝________.图25【解析】(1)测电阻阻值需要测出电阻两端电压与通过电阻的电流，所给实验器材没有电压表，可以用已知内阻的电流表与待测电阻并联，测出电阻两端电压，另一个电流表串联在电路中测电路电流，实验电路图如图所示：(2)电阻两端电压U＝I1r1，通过电阻的电流I＝I2－I1，电阻阻值R x＝UI＝I1r1I2－I1.(3)由题图所示图象可知，图象具有对称性，当正反向压力大小相等时，对应的电阻阻值相等；由图象可知，电阻与压力是一次函数关系，设为R x＝R0＋kF，由图象可知：R0＝16 Ω，把R x＝14 Ω，F＝1 N代入关系式解得：k＝－2，则关系式为：R x＝16－2F.【答案】见解析5．(8分)二极管是一种半导体元件，它的符号为“”，其特点是具有单向导电性．电流从正极流入时电阻比较小，而从负极流入时电阻比较大．(1)某课外兴趣小组想要描绘某种晶体二极管的伏安特性曲线，因二极管外壳所印的标识模糊，为判断该二极管的正、负极，他们用多用电表电阻挡测二极管的正、反向电阻．其步骤是：将选择开关旋至合适倍率，进行欧姆调零．将黑表笔接触二极管的左端、红表笔接触右端时，指针偏角比较小．然后将红、黑表笔位置对调后再进行测量，指针偏角比较大，由此判断________(选填“左”或“右”)端为二极管的正极．(2)厂家提供的伏安特性曲线如图26，为了验证厂家提供的数据，该小组对加正向电压时的伏安特性曲线进行了描绘，可选用的器材有：图26A．直流电源E：电动势3 V，内阻忽略不计B．滑动变阻器R：0～20 ΩC．电压表V：量程5 V，内阻约50 kΩ1：量程3 V，内阻约20 kΩD．电压表V2E．电流表A：量程0.6 A，内阻约0.5 ΩF．电流表mA：量程50 mA，内阻约5 ΩG．待测二极管DH．单刀单掷开关S，导线若干为了提高测量结果的准确度，电压表应选用________，电流表应选用________(填序号字母)．(3)为了达到测量目的，请画出正确的实验电路原理图．(4)为了保护二极管，正向电流不要超过25 mA，请你对本实验的设计或操作提出一条合理的建议：________. 【导学号：37162082】【解析】(1)欧姆表内部有电源，电源正极接在负接线柱上，当红表笔接触右端时，说明红表笔接入电源的负极；此时指针偏角较小，说明电阻较大，故说明接入了反向电压，故二极管右端应为正极．(2)电源电压为3 V，故电压表应选3 V量程进行测量；而由坐标可知，电路中电流较小，故电流表应选50 mA的即可．(3)为了得出完整的图象，应采用分压接法，同时因正向电阻较小，故可以采用外接法，原理图如图．(4)为了防止超过最大电流，可以在电路中串接保护电阻；同时也可以通过实验方法，即慢慢调节滑动触片，注视电流表，使电流表示数不得超过25 mA.【答案】(1)右(2)D F (3)见解析(4)可能的答案：a.在二极管支路串入一阻值合适的限流电阻起保护作用．b.闭合开关前滑动触头停在最左端，向右移动滑动触头时应缓慢进行，同时仔细观察电流表示数变化，以防止电流超过25 mA(只要回答合理均可)．6．(8分)一个小灯泡的额定电压为2.0 V，额定电流约为0.5 A，选用下列实验器材进行实验，并利用实验数据描绘和研究小灯泡的伏安特性图线．A．电源E：电动势为3.0 V，内阻不计：量程为0～3 V，内阻约为1 kΩ；B．电压表V1C．电压表V：量程为0～15 V，内阻约为4 kΩ；2：量程为0～3 A，内阻约为0.1 Ω；D．电流表A1：量程为0～0.6 A，内阻约为0.6 Ω；E．电流表A2F．滑动变阻器R1：最大阻值为15 Ω，额定电流为1.0 A；G．滑动变阻器R2：最大阻值为150 Ω，额定电流为1.0 A；H．开关S，导线若干．实验得到如下数据(I和U分别表示通过小灯泡的电流和加在小灯泡两端的电压)：I/A0.000.160.250.300.340.400.450.50 U/V0.000.200.400.600.80 1.20 1.60 2.00(1)实验中电压表应选用________；电流表应选用________；滑动变阻器应选用________(请填写选项前对应的字母)．(2)不改动已连接导线，在实物连接图27甲中把还需要连接的导线补上．闭合开关前，应使滑动变阻器的滑片放在最________(选填“左”或“右”)端．(3)在坐标图乙中画出小灯泡的UI曲线．甲乙图27【解析】(1)灯泡额定电压是2 V，则电压表选B；灯泡额定电流为0.5 A，则电流表选E；为方便操作，滑动变阻器选F；(2)灯泡正常发光时电阻R ＝U I＝4 Ω，4 Ω远小于电压表内阻，则电流表采用外接法；由表中数据可知，电压与电流从零开始变化，则滑动变阻器应采用分压式接法，电路图如图甲所示；闭合开关前，为保护电路，应使滑动变阻器的滑片放在最左端；(3)根据表中实验数据，在坐标系中描出对应的点，然后作出灯泡的U I 图象，如图乙所示．甲乙【答案】 (1)B E F(2)见解析图 左(3)见解析图7．(14分)小明利用如图28所示的实验装置测量一干电池的电动势和内阻．图28(1)图中电流表的示数为________A.(2)调节滑动变阻器，电压表和电流表的示数记录如下：U/V 1.45 1.36 1.27 1.16 1.06I/A0.120.200.280.360.44U I由图线求得：电动势E＝________V；内阻r＝________Ω.(3)实验时，小明进行了多次测量，花费了较长时间，测量期间一直保持电路闭合．其实，从实验误差考虑，这样的操作不妥，因为________________．【解析】(1)由题中电路图知，电流表使用0.6 A量程，所以读数为0.44 A；(2)描点画图，如图所示，根据U＝E－Ir可得：电动势为E＝1.60 V；图线斜率的绝对值等于内阻r＝1.22 Ω；(3)干电池长时间使用后，电动势和内阻会发生变化，导致实验误差增大．【答案】(1)0.44 (2)UI图象见解析 1.60(1.58～1.62都算对) 1.22(1.18～1.26都算对) (3)干电池长时间使用后，电动势和内阻会发生变化，导致实验误差增大。
2014高三物理二轮复习专题一选择题巧练(二)
选择题巧练(二)[建议用时：20分钟]1.(2013·辽宁大连双基测试)(单选)如图所示，一些商场安装了智能化的自动电梯，当有乘客乘行时，自动电梯经过先加速再匀速两个阶段运行，则电梯在运送乘客的过程中( )A ．乘客始终受摩擦力作用B ．乘客经历先超重再失重C ．电梯对乘客的作用力始终竖直向上D ．电梯对乘客的作用力先指向前上方，再竖直向上2．(2013·北京西城区模拟)(单选)在交通事故的分析中，刹车线的长度是很重要的依据，刹车线是汽车刹车后，停止转动的轮胎在地面上发生滑动时留下的滑动痕迹．在某次交通事故中，汽车的刹车线长度是12 m ，假设汽车轮胎与地面间的动摩擦因数恒为0.6，g 取10 m/s 2，则汽车刹车前的速度为( )A ．6 m/sB ．10 m/sC ．12 m/sD ．20 m/s3.(单选)如图所示，一根轻弹簧竖直直立在水平面上，下端固定．在弹簧正上方有一个物块从高处自由下落到弹簧上端O ，将弹簧压缩．当弹簧被压缩了x 0时，物块的速度减小到零．从物块和弹簧接触开始到物块速度减小到零过程中，物块的加速度大小a 随下降位移大小x 变化的图象，可能是图中的( )4．(2013·潍坊模拟)(多选)2013年2月16日凌晨，2012DA14小行星与地球“擦肩而过”，距离地球最近约2.77万千米．据观测，它绕太阳公转的周期约为366天，比地球的公转周期多1天．假设小行星和地球绕太阳运行的轨道均为圆轨道，对应的轨道半径分别为R 1、R 2，线速度大小分别为v 1、v 2，以下关系式正确的是( )A.R 1R 2＝366365B.R 31R 32＝36623652C.v 1v 2＝365366 D ．v 1v 2＝33653665.(2013·海淀区模拟)(单选)如图所示，电场中的一簇电场线关于y轴对称分布，O 点是坐标原点，M 、N 、P 、Q 是以O 为圆心的一个圆周上的四个点，其中M 、N 在y 轴上，Q 点在x 轴上，则( )A ．M 点电势比P 点电势高B ．OM 间的电势差等于NO 间的电势差C ．一正电荷在O 点的电势能小于在Q 点的电势能D ．将一负电荷从M 点移到P 点，电场力做正功6.(单选)如图所示，电路中的A 、B 是两个完全相同的灯泡，L 是一个自感系数很大、电阻可忽略的自感线圈，C 是电容很大的电容器．当开关S 断开与闭合时，A 、B 灯泡发光情况是( )A ．S 刚闭合后，A 灯亮一下又逐渐变暗，B 灯逐渐变亮B ．S 刚闭合后，B 灯亮一下又逐渐变暗，A 灯逐渐变亮C．S闭合足够长时间后，A灯泡和B灯泡一样亮D．S闭合足够长时间后再断开，B灯立即熄灭，A灯逐渐熄灭7.(2013·聊城模拟)(单选)如图所示，水平放置的光滑平行金属导轨上有一质量为m的金属棒ab.导轨的一端连接电阻R，其他电阻均不计，磁感应强度为B的匀强磁场垂直于导轨平面向下，ab在一水平恒力F作用下由静止开始向右运动的过程中()A．随着ab运动速度的增大，其加速度也增大B．外力F对ab做的功等于电路中产生的电能C．外力F做功的功率始终等于电路中的电功率D．克服安培力做的功一定等于电路中产生的电能8．(多选)狄拉克曾经预言，自然界应该存在只有一个磁极的磁单极子，其周围磁感线呈均匀辐射状分布，距离它r处的磁感应强度大小为B＝kr2(k为常数)．磁单极子S的磁场分布如图甲所示，它与如图乙所示负点电荷Q的电场分布相似．假设磁单极子S和负点电荷Q均固定，有一带电小球分别在S和Q附近做匀速圆周运动，则关于小球做匀速圆周运动的判断正确的是()A．若小球带正电，其运动轨迹平面可在S正上方，如图甲所示B．若小球带正电，其运动轨迹平面可在Q正下方，如图乙所示C．若小球带负电，其运动轨迹平面可在S正上方，如图甲所示D．若小球带负电，其运动轨迹平面可在Q正下方，如图乙所示。
万有引力 星表模型、环绕模型 高三物理二轮复习新高考版(含解析)
万有引力星表模型、环绕模型-名校高中物理精品1.下列说法符合物理学史的是()。
A.英国物理学家笛卡儿在实验室测出了引力常量G的数值,被称为“称量地球重量”的人B.牛顿对引力常量G进行准确测定,并于1687年发表在其传世之作《自然哲学的数学原理》中C.牛顿做过著名的“月—地”检验来证明重力和星体间的引力是同一性质的力D.开普勒行星运动定律是开普勒在自己观测记录的基础上整理和研究出来的2.2020年3月9日19时55分,我国在西昌卫星发射中心成功发射北斗系统第五十四颗导航卫星——北斗三号GEO-2,该卫星是一颗地球同步轨道卫星。
关于这颗卫星的判断,下列说法正确的是()。
A.地球同步轨道卫星的轨道平面可以与赤道平面垂直B.地球同步轨道卫星绕地运行时所受引力保持不变C.地球同步轨道卫星绕地运行时处于平衡状态D.地球同步轨道卫星的在轨运行速度小于第一宇宙速度3.已知某行星的密度为地球密度的两倍,地球近地卫星的周期约为84 min,则该行星的近地卫星周期大约为()。
A.40 minB.60 minC.120 minD.170 min4.“天琴一号”卫星于2019年12月20日11时22分在山西太原升空,并于2020年1月18日成功完成了无拖曳控制技术的在轨验证。
它是我国“天琴”计划的首颗技术验证卫星。
已知“天琴一号”卫星和地球同步卫星的周期之比约为1∶6√6。
则可以判断()。
A.“天琴一号”卫星的角速度和同步卫星的角速度之比约为1∶6√6B.“天琴一号”卫星的线速度和同步卫星的线速度之比约为6√6∶1C.“天琴一号”卫星的轨道半径和同步卫星的轨道半径之比约为1∶6D.“天琴一号”卫星的向心加速度和同步卫星的向心加速度之比约为6√6∶15.北京时间2019年12月27日20时45分10秒,“长征五号”遥三运载火箭自中国文昌航天发射场点火升空,将“实践二十号”卫星准确送入预定轨道。
未来,“长征五号”将运送宇航员登上月球,探索月球的奥秘。
高三物理第二轮总复习全套精品(共10个专题)
全册教案导学案说课稿试题高三物理二轮总复习全册教学案高三物理第二轮总复习目录第1专题力与运动 (1)第2专题动量和能量 (46)第3专题圆周运动、航天与星体问题 (76)第4专题带电粒子在电场和磁场中的运动 (94)第5专题电磁感应与电路的分析 (120)第6专题振动与波、光学、执掌、原子物理 (150)第7专题高考物理实验 (177)第8专题 (202)第9专题高中物理常见的物理模型 (221)第10专题计算题的答题规范与解析技巧 (240)第1专题 力与运动知识网络考点预测本专题复习三个模块的内容：运动的描述、受力分析与平衡、牛顿运动定律的运用．运动的描述与受力分析是两个相互独立的内容，它们通过牛顿运动定律才能连成一个有机的整体．虽然运动的描述、受力平衡在近几年都有独立的命题出现在高考中但由于理综考试题量的局限以及课改趋势，独立考查前两模块的命题在2013年高考中出现的概率很小，大部分高考卷中应该都会出现同时考查三个模块知识的试题，而且占不少分值．在综合复习这三个模块内容的时候，应该把握以下几点：1．运动的描述是物理学的重要基础，其理论体系为用数学函数或图象的方法来描述、推断质点的运动规律，公式和推论众多．其中，平抛运动、追及问题、实际运动的描述应为复习的重点和难点．2．无论是平衡问题，还是动力学问题，一般都需要进行受力分析，而正交分解法、隔离法与整体法相结合是最常用、最重要的思想方法，每年高考都会对其进行考查．3．牛顿运动定律的应用是高中物理的重要内容之一，与此有关的高考试题每年都有，题型有选择题、计算题等，趋向于运用牛顿运动定律解决生产、生活和科技中的实际问题．此外，它还经常与电场、磁场结合，构成难度较大的综合性试题．一、运动的描述 要点归纳(一)匀变速直线运动的几个重要推论和解题方法1．某段时间内的平均速度等于这段时间的中间时刻的瞬时速度，即v －t ＝v t 2． 2．在连续相等的时间间隔T 内的位移之差Δs 为恒量，且Δs ＝aT 2．3．在初速度为零的匀变速直线运动中，相等的时间T 内连续通过的位移之比为：s1∶s2∶s3∶…∶s n＝1∶3∶5∶…∶(2n－1)通过连续相等的位移所用的时间之比为：t1∶t2∶t3∶…∶t n＝1∶(2－1)∶(3－2)∶…∶(n－n－1)．4．竖直上抛运动(1)对称性：上升阶段和下落阶段具有时间和速度等方面的对称性．(2)可逆性：上升过程做匀减速运动，可逆向看做初速度为零的匀加速运动来研究．(3)整体性：整个运动过程实质上是匀变速直线运动．5．解决匀变速直线运动问题的常用方法(1)公式法灵活运用匀变速直线运动的基本公式及一些有用的推导公式直接解决．(2)比例法在初速度为零的匀加速直线运动中，其速度、位移和时间都存在一定的比例关系，灵活利用这些关系可使解题过程简化．(3)逆向过程处理法逆向过程处理法是把运动过程的“末态”作为“初态”，将物体的运动过程倒过来进行研究的方法．(4)速度图象法速度图象法是力学中一种常见的重要方法，它能够将问题中的许多关系，特别是一些隐藏关系，在图象上明显地反映出来，从而得到正确、简捷的解题方法．(二)运动的合成与分解1．小船渡河设水流的速度为v1，船的航行速度为v2，河的宽度为d．(1)过河时间t仅由v2沿垂直于河岸方向的分量v⊥决定，即t＝dv⊥，与v1无关，所以当v2垂直于河岸时，渡河所用的时间最短，最短时间t min＝dv2．(2)渡河的路程由小船实际运动轨迹的方向决定．当v1＜v2时，最短路程s min＝d；当v1＞v2时，最短路程s min＝v1v2 d，如图1－1 所示．图1－12．轻绳、轻杆两末端速度的关系(1)分解法把绳子(包括连杆)两端的速度都沿绳子的方向和垂直于绳子的方向分解，沿绳子方向的分运动相等(垂直方向的分运动不相关)，即v 1cos θ1＝v 2cos_θ2．(2)功率法通过轻绳(轻杆)连接物体时，往往力拉轻绳(轻杆)做功的功率等于轻绳(轻杆)对物体做功的功率．3．平抛运动如图1－2所示，物体从O 处以水平初速度v 0抛出，经时间t 到达P 点．图1－2(1)加速度⎩⎪⎨⎪⎧ 水平方向：a x ＝0竖直方向：a y＝g (2)速度⎩⎪⎨⎪⎧水平方向：v x ＝v 0竖直方向：v y ＝gt合速度的大小v ＝v 2x ＋v 2y ＝v 20＋g 2t 2设合速度的方向与水平方向的夹角为θ，有：tan θ＝v y v x ＝gt v 0，即θ＝arctan gt v 0． (3)位移⎩⎪⎨⎪⎧ 水平方向：s x ＝v 0t 竖直方向：s y ＝12gt2 设合位移的大小s ＝s 2x ＋s 2y ＝(v 0t )2＋(12gt 2)2 合位移的方向与水平方向的夹角为α，有： tan α＝s y s x ＝12gt 2v 0t ＝gt 2v 0，即α＝arctan gt 2v 0要注意合速度的方向与水平方向的夹角不是合位移的方向与水平方向的夹角的2倍，即θ≠2α，而是tan θ＝2tan α．(4)时间：由s y ＝12gt 2得，t ＝2s y g，平抛物体在空中运动的时间t 只由物体抛出时离地的高度s y 决定，而与抛出时的初速度v 0无关．(5)速度变化：平抛运动是匀变速曲线运动，故在相等的时间内，速度的变化量(g ＝Δv Δt)相等，且必沿竖直方向，如图1－3所示．图1－3任意两时刻的速度与速度的变化量Δv 构成直角三角形，Δv 沿竖直方向．注意：平抛运动的速率随时间并不均匀变化，而速度随时间是均匀变化的．(6)带电粒子(只受电场力的作用)垂直进入匀强电场中的运动与平抛运动相似，出电场后做匀速直线运动，如图1－4所示．图1－4故有：y ＝(L ′＋L 2)·tan α＝(L ′＋L 2)·qUL dm v 20． 热点、重点、难点(一)直线运动高考中对直线运动规律的考查一般以图象的应用或追及问题出现．这类题目侧重于考查学生应用数学知识处理物理问题的能力．对于追及问题，存在的困难在于选用哪些公式来列方程，作图求解，而熟记和运用好直线运动的重要推论往往是解决问题的捷径．●例1 如图1－5甲所示，A 、B 两辆汽车在笔直的公路上同向行驶．当B 车在A 车前s ＝84 m 处时，B 车的速度v B ＝4 m/s ，且正以a ＝2 m/s 2的加速度做匀加速运动；经过一段时间后，B 车的加速度突然变为零．A 车一直以v A ＝20 m/s 的速度做匀速运动，从最初相距84 m 时开始计时，经过t 0＝12 s 后两车相遇．问B 车加速行驶的时间是多少？图1－5甲【解析】设B 车加速行驶的时间为t ，相遇时A 车的位移为：s A ＝v A t 0B 车加速阶段的位移为：s B 1＝v B t ＋12at 2 匀速阶段的速度v ＝v B ＋at ，匀速阶段的位移为：s B 2＝v (t 0－t )相遇时，依题意有：s A ＝s B 1＋s B 2＋s联立以上各式得：t 2－2t 0t －2[(v B －v A )t 0＋s ]a ＝0 将题中数据v A ＝20 m/s ，v B ＝4 m/s ，a ＝2 m/s 2，t 0＝12 s ，代入上式有：t 2－24t ＋108＝解得：t 1＝6 s ，t 2＝18 s(不合题意，舍去)因此，B 车加速行驶的时间为6 s ．[答案] 6 s【点评】①出现不符合实际的解(t 2＝18 s)的原因是方程“s B 2＝v (t 0－t )”并不完全描述B 车的位移，还需加一定义域t ≤12 s ．②解析后可以作出v A －t 、v B －t 图象加以验证．图1－5乙根据v －t 图象与t 围成的面积等于位移可得，t ＝12 s 时，Δs ＝[12×(16＋4)×6＋4×6] m ＝84 m ．(二)平抛运动平抛运动在高考试题中出现的几率相当高，或出现于力学综合题中，如2008年北京、山东理综卷第24题；或出现于带电粒子在匀强电场中的偏转一类问题中，如2008年宁夏理综卷第24题、天津理综卷第23题；或出现于此知识点的单独命题中，如2009年高考福建理综卷第20题、广东物理卷第17(1)题、2008年全国理综卷Ⅰ第14题．对于这一知识点的复习，除了要熟记两垂直方向上的分速度、分位移公式外，还要特别理解和运用好速度偏转角公式、位移偏转角公式以及两偏转角的关系式(即tan θ＝2tan α)．●例2 图1－6甲所示，m 为在水平传送带上被传送的小物体(可视为质点)，A 为终端皮带轮．已知皮带轮的半径为r ，传送带与皮带轮间不会打滑．当m 可被水平抛出时，A 轮每秒的转数最少为( )图1－6甲A ．12πg rB ．g rC ．grD ．12πgr 【解析】解法一 m 到达皮带轮的顶端时，若m v 2r≥mg ，表示m 受到的重力小于(或等于)m 沿皮带轮表面做圆周运动的向心力，m 将离开皮带轮的外表面而做平抛运动又因为转数n ＝ω2π＝v 2πr所以当v ≥gr ，即转数n ≥12πg r时，m 可被水平抛出，故选项A 正确． 解法二 建立如图1－6乙所示的直角坐标系．当m 到达皮带轮的顶端有一速度时，若没有皮带轮在下面，m 将做平抛运动，根据速度的大小可以作出平抛运动的轨迹．若轨迹在皮带轮的下方，说明m 将被皮带轮挡住，先沿皮带轮下滑；若轨迹在皮带轮的上方，说明m 立即离开皮带轮做平抛运动．图1－6乙又因为皮带轮圆弧在坐标系中的函数为：当y 2＋x 2＝r 2初速度为v 的平抛运动在坐标系中的函数为：y ＝r －12g (x v )2 平抛运动的轨迹在皮带轮上方的条件为：当x >0时，平抛运动的轨迹上各点与O 点间的距离大于r ，即y 2＋x 2>r 即[r －12g (x v )2]2＋x 2>r 解得：v ≥gr又因皮带轮的转速n 与v 的关系为：n ＝v 2πr 可得：当n ≥12πg r时，m 可被水平抛出． [答案] A【点评】“解法一”应用动力学的方法分析求解；“解法二”应用运动学的方法(数学方法)求解，由于加速度的定义式为a ＝Δv Δt ，而决定式为a ＝F m，故这两种方法殊途同归． ★同类拓展1 高台滑雪以其惊险刺激而闻名，运动员在空中的飞跃姿势具有很强的观赏性．某滑雪轨道的完整结构可以简化成如图1－7所示的示意图．其中AB 段是助滑雪道，倾角α＝30°，BC 段是水平起跳台，CD 段是着陆雪道，AB 段与BC 段圆滑相连，DE 段是一小段圆弧(其长度可忽略)，在D 、E 两点分别与CD 、EF 相切，EF 是减速雪道，倾角θ＝37°．轨道各部分与滑雪板间的动摩擦因数均为μ＝0.25，图中轨道最高点A 处的起滑台距起跳台BC 的竖直高度h ＝10 m ．A 点与C 点的水平距离L 1＝20 m ，C 点与D 点的距离为32.625 m ．运动员连同滑雪板的总质量m ＝60 kg ．滑雪运动员从A 点由静止开始起滑，通过起跳台从C 点水平飞出，在落到着陆雪道上时，运动员靠改变姿势进行缓冲使自己只保留沿着陆雪道的分速度而不弹起．除缓冲外运动员均可视为质点，设运动员在全过程中不使用雪杖助滑，忽略空气阻力的影响，取重力加速度g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8．求：图1－7(1)运动员在C 点水平飞出时的速度大小．(2)运动员在着陆雪道CD 上的着陆位置与C 点的距离． (3)运动员滑过D 点时的速度大小．【解析】(1)滑雪运动员从A 到C 的过程中，由动能定理得：mgh －μmg cos αhsin α－μmg (L 1－h cot α)＝12m v 2C解得：v C ＝10 m/s ．(2)滑雪运动员从C 点水平飞出到落到着陆雪道的过程中做平抛运动，有： x ＝v C t y ＝12gt 2 yx＝tan θ 着陆位置与C 点的距离s ＝x cos θ解得：s ＝18.75 m ，t ＝1.5 s ．(3)着陆位置到D 点的距离s ′＝13.875 m ，滑雪运动员在着陆雪道上做匀加速直线运动．把平抛运动沿雪道和垂直雪道分解，可得着落后的初速度v 0＝v C cos θ＋gt sin θ加速度为：mg sin θ－μmg cos θ＝ma运动到D 点的速度为：v 2D ＝v 20＋2as ′ 解得：v D ＝20 m/s ．[答案] (1)10 m/s (2)18.75 m (3)20 m/s 互动辨析 在斜面上的平抛问题较为常见，“位移与水平面的夹角等于倾角”为着落条件．同学们还要能总结出距斜面最远的时刻以及这一距离．二、受力分析要点归纳(一)常见的五种性质的力(二)力的运算、物体的平衡1．力的合成与分解遵循力的平行四边形定则(或力的三角形定则)．2．平衡状态是指物体处于匀速直线运动或静止状态，物体处于平衡状态的动力学条件是：F合＝0或F x＝0、F y＝0、F z＝0．注意：静止状态是指速度和加速度都为零的状态，如做竖直上抛运动的物体到达最高点时速度为零，但加速度等于重力加速度，不为零，因此不是平衡状态．3．平衡条件的推论(1)物体处于平衡状态时，它所受的任何一个力与它所受的其余力的合力等大、反向．(2)物体在同一平面上的三个不平行的力的作用下处于平衡状态时，这三个力必为共点力．物体在三个共点力的作用下而处于平衡状态时，表示这三个力的有向线段组成一封闭的矢量三角形，如图1－8所示．图1－84．共点力作用下物体的平衡分析热点、重点、难点(一)正交分解法、平行四边形法则的应用1．正交分解法是分析平衡状态物体受力时最常用、最主要的方法．即当F合＝0时有：F x合＝0，F y合＝0，F z合＝0．2．平行四边形法有时可巧妙用于定性分析物体受力的变化或确定相关几个力之比．●例3举重运动员在抓举比赛中为了减小杠铃上升的高度和发力，抓杠铃的两手间要有较大的距离．某运动员成功抓举杠铃时，测得两手臂间的夹角为120°，运动员的质量为75 kg，举起的杠铃的质量为125 kg，如图1－9甲所示．求该运动员每只手臂对杠铃的作用力的大小．(取g＝10 m/s2)图1－9甲【分析】由手臂的肌肉、骨骼构造以及平时的用力习惯可知，伸直的手臂主要沿手臂方向发力．取手腕、手掌为研究对象，握杠的手掌对杠有竖直向上的弹力和沿杠向外的静摩擦力，其合力沿手臂方向，如图1－9乙所示．图1－9乙【解析】手臂对杠铃的作用力的方向沿手臂的方向，设该作用力的大小为F，则杠铃的受力情况如图1－9丙所示图1－9丙由平衡条件得：2F cos 60°＝mg解得：F＝1250 N．[答案] 1250 N●例4两个可视为质点的小球a和b，用质量可忽略的刚性细杆相连放置在一个光滑的半球面内，如图1－10甲所示．已知小球a和b的质量之比为3，细杆长度是球面半径的 2 倍．两球处于平衡状态时，细杆与水平面的夹角θ是[2008年高考·四川延考区理综卷]()图1－10甲A．45°B．30°C．22.5°D．15°【解析】解法一设细杆对两球的弹力大小为T，小球a、b的受力情况如图1－10乙所示图1－10乙其中球面对两球的弹力方向指向圆心，即有： cos α＝22R R ＝22解得：α＝45°故F N a 的方向为向上偏右，即β1＝π2－45°－θ＝45°－θF N b 的方向为向上偏左，即β2＝π2－(45°－θ)＝45°＋θ两球都受到重力、细杆的弹力和球面的弹力的作用，过O 作竖直线交ab 于c 点，设球面的半径为R ，由几何关系可得：m a g Oc ＝F N aR m b g Oc ＝F N bR解得：F N a ＝3F N b取a 、b 及细杆组成的整体为研究对象，由平衡条件得： F N a ·sin β1＝F N b ·sin β2 即 3F N b ·sin(45°－θ)＝F N b ·sin(45°＋θ) 解得：θ＝15°．解法二 由几何关系及细杆的长度知，平衡时有： sin ∠Oab ＝22R R ＝22故∠Oab ＝∠Oba ＝45°再设两小球及细杆组成的整体重心位于c 点，由悬挂法的原理知c 点位于O 点的正下方，且ac bc ＝m am b＝ 3即R ·sin(45°－θ)∶R ·sin(45°＋θ)＝1∶ 3解得：θ＝15°． [答案] D【点评】①利用平行四边形(三角形)定则分析物体的受力情况在各类教辅中较常见．掌握好这种方法的关键在于深刻地理解好“在力的图示中，有向线段替代了力的矢量”．②在理论上，本题也可用隔离法分析小球a 、b 的受力情况，根据正交分解法分别列平衡方程进行求解，但是求解三角函数方程组时难度很大．③解法二较简便，但确定重心的公式ac bc ＝m am b＝3超纲．(二)带电粒子在复合场中的平衡问题 在高考试题中，也常出现带电粒子在复合场中受力平衡的物理情境，出现概率较大的是在正交的电场和磁场中的平衡问题及在电场和重力场中的平衡问题．在如图1－11所示的速度选择器中，选择的速度v ＝EB ；在如图1－12所示的电磁流量计中，流速v ＝u Bd ，流量Q ＝πdu 4B．图1－11 图1－12●例5 在地面附近的空间中有水平方向的匀强电场和匀强磁场，已知磁场的方向垂直纸面向里，一个带电油滴沿着一条与竖直方向成α角的直线MN 运动，如图1－13所示．由此可判断下列说法正确的是( )图1－13A ．如果油滴带正电，则油滴从M 点运动到N 点B ．如果油滴带正电，则油滴从N 点运动到M 点C ．如果电场方向水平向右，则油滴从N 点运动到M 点D ．如果电场方向水平向左，则油滴从N 点运动到M 点【解析】油滴在运动过程中受到重力、电场力及洛伦兹力的作用，因洛伦兹力的方向始终与速度方向垂直，大小随速度的改变而改变，而电场力与重力的合力是恒力，所以物体做匀速直线运动；又因电场力一定在水平方向上，故洛伦兹力的方向是斜向上方的，因而当油滴带正电时，应该由M 点向N 点运动，故选项A 正确、B 错误．若电场方向水平向右，则油滴需带负电，此时斜向右上方与MN 垂直的洛伦兹力对应粒子从N 点运动到M 点，即选项C 正确．同理，电场方向水平向左时，油滴需带正电，油滴是从M 点运动到N 点的，故选项D 错误．[答案] AC 【点评】对于带电粒子在复合场中做直线运动的问题要注意受力分析．因为洛伦兹力的方向与速度的方向垂直，而且与磁场的方向、带电粒子的电性都有关，分析时更要注意．本题中重力和电场力均为恒力，要保证油滴做直线运动，两力的合力必须与洛伦兹力平衡，粒子的运动就只能是匀速直线运动．★同类拓展2 如图1－14甲所示，悬挂在O 点的一根不可伸长的绝缘细线下端挂有一个带电荷量不变的小球A ．在两次实验中，均缓慢移动另一带同种电荷的小球B ．当B 到达悬点O 的正下方并与A 在同一水平线上，A 处于受力平衡时，悬线偏离竖直方向的角度为θ．若两次实验中B 的电荷量分别为q 1和q 2，θ分别为30°和45°，则q 2q 1为 [2007年高考·重庆理综卷]( )图1－14甲A．2B．3C．23D．3 3【解析】对A球进行受力分析，如图1－14 乙所示，图1－14乙由于绳子的拉力和点电荷间的斥力的合力与A球的重力平衡，故有：F电＝mg tan θ，又F电＝k qQ Ar2．设绳子的长度为L，则A、B两球之间的距离r＝L sin θ，联立可得：q＝mL2g tan θsin2θkQ A，由此可见，q与tan θsin 2θ成正比，即q2q1＝tan 45°sin245°tan 30°sin230°＝23，故选项C正确．[答案] C互动辨析本题为带电体在重力场和电场中的平衡问题，解题的关键在于：先根据小球的受力情况画出平衡状态下的受力分析示意图；然后根据平衡条件和几何关系列式，得出电荷量的通解表达式，进而分析求解．本题体现了新课标在知识考查中重视方法渗透的思想．三、牛顿运动定律的应用要点归纳(一)深刻理解牛顿第一、第三定律1．牛顿第一定律(惯性定律)一切物体总保持匀速直线运动状态或静止状态，直到有外力迫使它改变这种状态为止．(1)理解要点①运动是物体的一种属性，物体的运动不需要力来维持．②它定性地揭示了运动与力的关系：力是改变物体运动状态的原因，是使物体产生加速度的原因．③牛顿第一定律是牛顿第二定律的基础，不能认为它是牛顿第二定律合外力为零时的特例．牛顿第一定律定性地给出了力与运动的关系，第二定律定量地给出力与运动的关系．(2)惯性：物体保持原来的匀速直线运动状态或静止状态的性质叫做惯性．①惯性是物体的固有属性，与物体的受力情况及运动状态无关．②质量是物体惯性大小的量度．2．牛顿第三定律(1)两个物体之间的作用力和反作用力总是大小相等，方向相反，作用在一条直线上，可用公式表示为F＝－F′．(2)作用力与反作用力一定是同种性质的力，作用效果不能抵消．(3)牛顿第三定律的应用非常广泛，凡是涉及两个或两个以上物体的物理情境、过程的解答，往往都需要应用这一定律．(二)牛顿第二定律1．定律内容物体的加速度a跟物体所受的合外力F合成正比，跟物体的质量m成反比．2．公式：F合＝ma理解要点①因果性：F合是产生加速度a的原因，它们同时产生，同时变化，同时存在，同时消失．②方向性：a与F合都是矢量，方向严格相同．③瞬时性和对应性：a为某时刻某物体的加速度，F合是该时刻作用在该物体上的合外力．3．应用牛顿第二定律解题的一般步骤：(1)确定研究对象；(2)分析研究对象的受力情况，画出受力分析图并找出加速度的方向；(3)建立直角坐标系，使尽可能多的力或加速度落在坐标轴上，并将其余的力或加速度分解到两坐标轴上；(4)分别沿x轴方向和y轴方向应用牛顿第二定律列出方程；(5)统一单位，计算数值．热点、重点、难点一、正交分解法在动力学问题中的应用当物体受到多个方向的外力作用产生加速度时，常要用到正交分解法．1．在适当的方向建立直角坐标系，使需要分解的矢量尽可能少．2．F x合＝ma x合，F y合＝ma y合，F z合＝ma z合．3．正交分解法对本章各类问题，甚至对整个高中物理来说都是一重要的思想方法．●例6如图1－15甲所示，在风洞实验室里，一根足够长的细杆与水平面成θ＝37°固定，质量m＝1 kg的小球穿在细杆上静止于细杆底端O点．现有水平向右的风力F作用于小球上，经时间t 1＝2 s 后停止，小球沿细杆运动的部分v －t 图象如图1－15乙所示．试求：(取g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8)图1－15(1)小球在0～2 s 内的加速度a 1和2～4 s 内的加速度a 2．(2)风对小球的作用力F 的大小．【解析】(1)由图象可知，在0～2 s 内小球的加速度为：a 1＝v 2－v 1t 1＝20 m/s 2，方向沿杆向上 在2～4 s 内小球的加速度为：a 2＝v 3－v 2t 2＝－10 m/s 2，负号表示方向沿杆向下． (2)有风力时的上升过程，小球的受力情况如图1－15丙所示图1－15丙在y 方向，由平衡条件得：F N1＝F sin θ＋mg cos θ在x 方向，由牛顿第二定律得：F cos θ－mg sin θ－μF N1＝ma1停风后上升阶段，小球的受力情况如图1－15丁所示图1－15丁在y方向，由平衡条件得：F N2＝mg cos θ在x方向，由牛顿第二定律得：－mg sin θ－μF N2＝ma2联立以上各式可得：F＝60 N．【点评】①斜面(或类斜面)问题是高中最常出现的物理模型．②正交分解法是求解高中物理题最重要的思想方法之一．二、连接体问题(整体法与隔离法)高考卷中常出现涉及两个研究对象的动力学问题，其中又包含两种情况：一是两对象的速度相同需分析它们之间的相互作用，二是两对象的加速度不同需分析各自的运动或受力．隔离(或与整体法相结合)的思想方法是处理这类问题的重要手段．1．整体法是指当连接体内(即系统内)各物体具有相同的加速度时，可以把连接体内所有物体组成的系统作为整体考虑，分析其受力情况，运用牛顿第二定律对整体列方程求解的方法．2．隔离法是指当研究对象涉及由多个物体组成的系统时，若要求连接体内物体间的相互作用力，则应把某个物体或某几个物体从系统中隔离出来，分析其受力情况及运动情况，再利用牛顿第二定律对隔离出来的物体列式求解的方法．3．当连接体中各物体运动的加速度相同或要求合外力时，优先考虑整体法；当连接体中各物体运动的加速度不相同或要求物体间的作用力时，优先考虑隔离法．有时一个问题要两种方法结合起来使用才能解决．●例7如图1－16所示，在光滑的水平地面上有两个质量相等的物体，中间用劲度系数为k的轻质弹簧相连，在外力F1、F2的作用下运动．已知F1＞F2，当运动达到稳定时，弹簧的伸长量为()图1－16A ．F 1－F 2kB ．F 1－F 22kC ．F 1＋F 22kD ．F 1＋F 2k【解析】取A 、B 及弹簧整体为研究对象，由牛顿第二定律得：F 1－F 2＝2ma取B 为研究对象：kx －F 2＝ma(或取A 为研究对象：F 1－kx ＝ma )可解得：x ＝F 1＋F 22k． [答案] C【点评】①解析中的三个方程任取两个求解都可以．②当地面粗糙时，只要两物体与地面的动摩擦因数相同，则A 、B 之间的拉力与地面光滑时相同．★同类拓展3 如图1－17所示，质量为m 的小物块A 放在质量为M 的木板B 的左端，B 在水平拉力的作用下沿水平地面匀速向右滑动，且A 、B 相对静止．某时刻撤去水平拉力，经过一段时间，B 在地面上滑行了一段距离x ，A 在B 上相对于B 向右滑行了一段距离L (设木板B 足够长)后A 和B 都停了下来．已知A 、B 间的动摩擦因数为μ1，B 与地面间的动摩擦因数为μ2，且μ2＞μ1，则x 的表达式应为( )图1－17A ．x ＝M m LB ．x ＝(M ＋m )L mC ．x ＝μ1ML (μ2－μ1)(m ＋M )D ．x ＝μ1ML (μ2＋μ1)(m ＋M ) 【解析】设A 、B 相对静止一起向右匀速运动时的速度为v ，撤去外力后至停止的过程中，A 受到的滑动摩擦力为：f 1＝μ1mg其加速度大小a 1＝f 1m＝μ1g B 做减速运动的加速度大小a 2＝μ2(m ＋M )g －μ1mg M由于μ2＞μ1，所以a 2＞μ2g ＞μ1g ＝a 1即木板B 先停止后，A 在木板上继续做匀减速运动，且其加速度大小不变对A 应用动能定理得：－f 1(L ＋x )＝0－12m v 2 对B 应用动能定理得：μ1mgx －μ2(m ＋M )gx ＝0－12M v 2 解得：x ＝μ1ML (μ2－μ1)(m ＋M )． [答案] C【点评】①虽然使A 产生加速度的力由B 施加，但产生的加速度a 1＝μ1g 是取大地为参照系的．加速度是相对速度而言的，所以加速度一定和速度取相同的参照系，与施力物体的速度无关．②动能定理可由牛顿第二定律推导，特别对于匀变速直线运动，两表达式很容易相互转换．三、临界问题●例8 如图1－18甲所示，滑块A 置于光滑的水平面上，一细线的一端固定于倾角为45°、质量为M 的光滑楔形滑块A 的顶端P 处，细线另一端拴一质量为m 的小球B ．现对滑。
高三物理二轮复习 实验题15分强化练3
实验题15分强化练(三)1．(6分)在“用多用表测电阻、电流和电压”的实验中(1)(多选)用多用表测电流或电阻的过程中A．在测量电阻时，更换倍率后必须重新进行调零B．在测量电流时，更换量程后必须重新进行调零C．在测量未知电阻时，必须先选择倍率最大挡进行试测D．在测量未知电流时，必须先选择电流最大量程进行试测(2)测量时多用表指针指在如图1所示位置．若选择开关处于“10 V”挡，其读数为________V；若选择开关处于“×10”挡，其读数为________200 Ω(选填“大于”“等于”或“小于”)．图1【解析】(1)多用电表测量电阻时，更换倍率后都必须重新进行欧姆调零，选项A正确；测量电流前需要进行机械调零，更换量程时不需要进行再次调零，选项B错误；在测量未知电阻时，必须先用电压表测试电阻内是否带有电源，再大致估计电阻大小选择大致倍率，故选项C错误；在测量未知电流时，必须选择电流最大量程进行试测，避免电表烧坏，故选项D正确．(2)若选择开关处于“10 V”挡，则电表的最小刻度为0.2 V，此时读数为5.4 V；若选择开关处于“×10”挡，欧姆表的中央刻度为15，此时指针指示未知但小于15，所以读数应该小于150 Ω，故小于200 Ω.【答案】(1)AD (2)5.4 小于2．(9分)某高一同学寒假时，在教材中查到木质材料与金属材料间的动摩擦因数为0.2，为了验证这个数据，他设计了一个实验方案，如图2所示，图中长铝合金板水平固定．图2(1)下列哪些操作是必要的________A．调整定滑轮高度，使细绳与水平铝合金板平行B ．将铝合金板垫起一个角度C ．选尽量光滑的滑轮D ．砝码的质量远小于木块的质量(2)图3为木块在水平铝合金板上带动纸带运动时打出的一条纸带，测量数据如图所示，则木块加速度大小a ＝________m/s 2(电火花计时器接在频率为50 Hz 的交流电源，结果保留2位有效数字)．图3(3)该同学在实验报告中，将测量原理写为：根据mg －μMg ＝Ma ，所以μ＝mg －Ma Mg.其中M 为木块的质量，m 为砝码盘和砝码的总质量，a 为木块的加速度，重力加速度为g .判断该同学的做法是否正确，如不正确，请说明原因：________________________.(4)若m ＝70 g ，M ＝100 g ，则可测得μ＝________(g 取9.8 m/s 2，保留2位有效数字).【导学号：37162118】【解析】 (1)实验过程中，电火花计时器应接在频率为50 Hz 的交流电源上，调整定滑轮高度，使细线与铝合金板平行，同时选尽量光滑的滑轮，这样摩擦阻力只有木块与铝合金板之间的摩擦力，故选项A 、C 正确．(2)据推论公式Δx ＝aT 2，得：a ＝x 6＋x 5＋x 4－x 3＋x 2＋x 19T 2 ＝0.0666＋0.0618＋0.0569－0.0522－0.0473－0.04259×0.042 m/s 2＝3.0 m/s 2. (3)不正确．因加速过程中细绳对木块的拉力小于mg .正确的做法应是：对M 、m 组成的系统，由牛顿第二定律得：mg －μMg ＝(M ＋m )a ，解得：μ＝mg －m ＋M a Mg. (4)将m ＝70 g ＝0.070 kg ，M ＝100 g ＝0.1 kg ，a ＝3.0 m/s 2带入μ＝mg －m ＋M a Mg ，整理可以得到：μ＝0.18.【答案】 (1)AC (2)3.0 (3)见解析 (4)0.18。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验题15分专练(一)
22．(2020·石家庄市毕业班一模)(6分)某同学用如图甲所示的装置来验证动量守恒定律，该装置由
水平长木板及固定在长木板一端的硬币发射器组成，硬币发射器包括支架、弹片及弹片释放装置。释放弹
片可将硬币以某一初速度弹出。已知一元硬币和五角硬币与长木板间动摩擦因数相同。主要实验步骤如下：
①将一元硬币置于发射槽口，释放弹片将硬币发射出去，硬币沿着长木板中心线运动，在长木板中心
线的适当位置取一点O，测出硬币停止滑动时硬币右侧到O点的距离。再从同一位置释放弹片将硬币发射
出去，重复多次，取该距离的平均值记为x1，如图乙所示；
②将五角硬币放在长木板上，使其左侧位于O点，并使其直径与中心线重合。按步骤①从同一位置释
放弹片，重新弹射一元硬币，使两硬币对心正碰，重复多次，分别测出两硬币碰后停止滑行时与O点距离
的平均值x2和x3，如图丙所示。
(1)为完成该实验，除长木板，硬币发射器，一元及五角硬币，刻度尺外，还需要的器材有
________________________________________________________________________。
(2)实验中还需测量的物理量有________，验证动量守恒定律的表达式为
________________________________________________________________________(用测量物理量对应的
字母表示)。
解析： (1)动量与质量与速度的乘积，因此本实验需要测量硬币的质量，即还需要的实验器材为天
平。
(2)在验证动量守恒定律时，需要测量一元硬币的质量m1以及五角硬币的质量m2；由牛顿第二定律可
知两枚硬币的加速度均为a＝μg，由运动学公式v2＝2ax可得，碰前一元硬币的速度为v1＝2μgx1，碰
后一元硬币和五角硬币的速度分别为v2＝2μgx2、v3＝2μgx3，若满足m1v1＝m1v2＋m2v3，即m1x1＝m1x
2
＋m2x3，即可验证动量守恒定律。
答案： (1)天平 (2)一元硬币与五角硬币的质量m1、m2 m1x1＝m1x2＋m2x3
23．(9分)某同学利用如图甲所示电路测量电源的电动势E和内阻r，可供选择的实验器材有；待测
电源(电动势约6 V，内阻约1 Ω)，定值电阻RA(阻值10 Ω)和RB(阻值1 Ω)，滑动变阻器R(最大阻值
10 Ω)，电流表(量程为0～0.6 A，内阻约1 Ω)，电压表
(量程为0～5 V，内阻约10 kΩ)，开关S，导线若干。请
问答下列问题：
(1)图甲为该同学设计的电路图的一部分，将电路图补充完整。
(2)图甲中的R1应选________(填“RA”或“RB”)。
(3)改变滑动变阻器接入电路的阻值，分别记下几组电压表的示数U和相应电流表的示数I；以U为
纵坐标，I为横坐标，作U I图线如图乙所示，并求出U I图线在横轴上的截距a和在纵轴上的截距b。
请选用待测电源电动势E、内阻r、定值电阻R1和R2，写出a、b的表达式，a＝________，b＝________，
代入相应数值即可得E和r的测量值。
解析： (1)利用电压表和电流表测量电源电动势和内阻的实验，电流表内阻与电源内阻相差不大，
所以要把电流表内接，电路图如答图。
(2)由于滑动变阻器最大阻值只有10 Ω，电流表量程只有0.6 A，所以需要串联的电阻R1应该选择阻
值为10 Ω的定值电阻RA。
(3)由闭合电路欧姆定律，得E＝U＋I(R2＋r)，变化为U＝E－(R2＋r)I。对照题图乙，则有b＝E，a
＝ER2＋r。
答案： (1)如图所示 (2)RA (3)ER2＋r E
高考理综物理模拟试卷
注意事项：
1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清
楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答
题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题
1．真空中有一带负电的电荷q绕固定的点电荷＋Q运动，其运动轨迹为椭圆，如图所示。已知abcd为椭
圆的四个顶点，＋Q处在椭圆的一个焦点上，则下列说法正确的是( )
A．＋Q产生的电场中a、c两点的电场强度相同
B．负电荷q在b点速度大于d点速度
C．负电荷q在b点电势能大于d点电势能
D．负电荷q在运动过程中电场力始终不做功
2．人造卫星a的圆形轨道离地面高度为h，地球同步卫星b离地面高度为H．h＜H．两卫星共面且旋转方
向相同，某时刻卫星a恰好出现在赤道上某建筑物c的正上方，设地球赤道半径为R，地面重力加速度为
g，则
A．a、b线速度大小之比为
B．a、c角速度之比为
C．b、c向心加速度大小之比
D．a下一次通过c正上方所需时间等于
3．如图所示为某一点电荷 Q 产生的电场中的一条电场线,A、B 为电场线上的两点,当电子以某一速度沿
电场线由 A 运动到 B 的过程中,动能增加,则可以判断
A．场强大小
B．电势
C．电场线方向由 B 指向 A
D．若 Q 为负电荷,则 Q 在 B 点右侧
4．2018年4月14日，风靡全球的蹦床主题公园----乐园空间登陆上海，在人气最高的自由蹦床活动中，
小朋从扁带上竖直向上跳起，落下后沉入海绵池中，如图是小朋某次游戏中的v-t图像，t=0时小朋离开
扁带，将小朋视为质点，不考虑空气阻力，则小朋
A．t1时刻落到海面上
B．t2时刻到达最低处
C．t3时刻处于平衡状态
D．t2~t4时间内处于超重状态
5．如图所示，在竖直平面内固定一直杆，杆与地面间夹角为
，轻环套在杆上。不计质量的滑轮用轻质绳OP悬挂在天花
板上，另一轻绳通过滑轮系在环上，不计所有摩擦。现向左缓慢拉绳，当环静止时，与手相连的绳子水平，
则OP绳与天花板之间的夹角为（ ）
A． B．
C． D．
6．某同学按如图1所示连接电路，利用电压传感器研究电容器的放电过程。先使开关S接1，电容器充
电完毕后将开关掷向2，可视为理想电压表的电压传感器将电压信息传入计算机，屏幕上显示出电压随时
间变化的U-t曲线，如图2所示。电容器的电容C已知，且从图中可读出最大放电电压U0，图线与坐标轴
围成的面积S、任一点的点切线斜率k，但电源电动势、内电阻、定值电阻R均未知，根据题目所给的信
息，下列物理量不能求出．．．．的是
A．电容器放出的总电荷量 B．电阻R两端的最大电流
C．定值电阻R D．电源的电动势和内电阻
二、多项选择题
7．下列说法正确的是_______
A．物体温度降低，其内能一定减小
B．当水蒸气达到饱和状态时，仍然有水分子不断从液体中逸出
C．各种晶体的微观结构中，其原子(或分子、离子)都是按照一定的规则排列，具有空间上的周期性
D．一定质量的理想气体在体积不变时，分子每秒与器壁平均碰撞次数随着温度降低而减小
E.气体分子的体积大小等于气体的摩尔体积跟阿伏伽德罗常数的比值
8．一蹦极运动员身系弹性蹦极绳从水面上方的高台下落，到最低点时距水面还有数米距离。假定空气阻
力可忽略，运动员可视为质点，下列说法正确的是（ ）
A．运动员到达最低点前重力势能始终减小
B．蹦极绳张紧后的下落过程中，弹性力做负功，弹性势能增加
C．蹦极过程中，运动员、地球和蹦极绳所组成的系统机械能守恒
D．蹦极过程中，重力势能的改变与重力势能零点的选取有关
9．如图所示，一质量为M的长木板静置于光滑水平面上，其上放置一质量为m的小滑块。木板受到水平
拉力F作用时，用传感器测出长木板的加速度a与水平拉力F的关系如图所示，重力加速度g＝10 m/s2，
下列说法正确的是( )
A．小滑块的质量m＝2 kg
B．小滑块与长木板之间的动摩擦因数为0.1
C．当水平拉力F＝7 N时，长木板的加速度大小为3 m/s2
D．当水平拉力F增大时，小滑块的加速度一定增大
10．图甲中S、N间的磁场可视为水平方向的匀强磁场， A为理想交流电流表，V为理想交流电压表，矩
形线圈绕垂直于磁场方向的水平轴OO＇匀速转动，矩形线圈通过滑环接理想变压器，滑片P上下移动时
可改变变压器副线圈的输出电压，副线圈接有可调电阻R。从图示位置开始计时，发电机线圈中产生的交
变电动勢随时间变化的图像如图乙所示，忽略线圈、电刷与导线的电阻，下列说法正确的是( )
A．t＝0.01s时穿过发电机线圈的磁通量最大
B．t＝0.005时电压表的示数为10V
