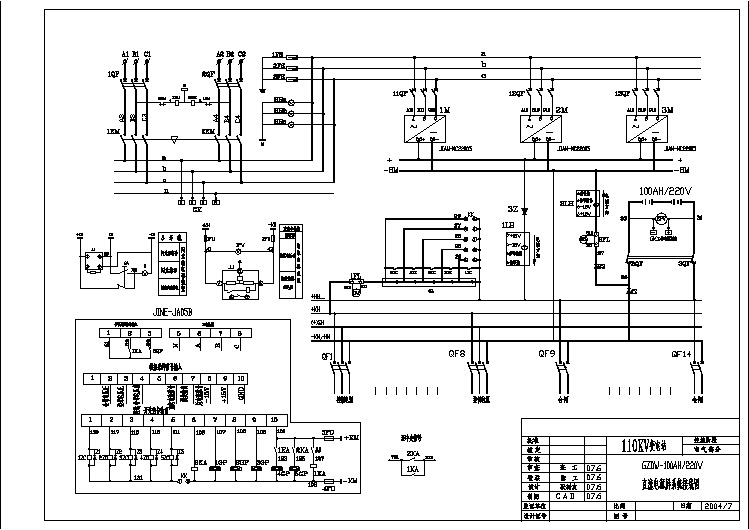

120AH直流屏接线图
40MVA变电站全图-直流电源屏系统接线图
直流系统
调压装置
为了保障母线电压的正常工作范围，安装了手/自动调压 装置，每级电压调节值不大于额定电压的±2.5%。 为了保证控制母线不间断供电，对调压装置设置了开路保 护功能。我们分别对调压装置的每档电压采值，即+HM、 DL1末端、DL3末端、+KM分别采样，监测四点实时电压 （+HM、开路电压1、开路电压2、+KM），当任一段调 压装置发生开路情况，其末端电压值降低为零，我们即可 得知故障发生，此时我们将利用程序控制开路段对应的继 电器，使其触点接通，把开路段直接短死，这样即保障了 控制母线不会失电，并发出报警信号。当检修人员将开路 故障解决，需人为恢复开路保护故障点，调压装置恢复正 常工作。
1－ 2 3－ 4 5－ 6 7－ 8
产 品 型 号 ： LW39B-16MD101121223/2
调压装置开路保护
微机监控装置
采用了PLC+触摸屏的监控方式，操作简单、直观， 界面友好。从触摸屏中可以看到整个交直流系统 运行模拟图，各监测模块的运行状态，各运行参 数测量值，以及当前发生的报警记录情况和历史 记录。 微机操作 参数设定（见参数设定参考）。如果直流电源装 置一旦投入运行，只有通过显示按钮来检查各项 参数，若均正常，就不能随意改动整定参数。 操作 （见PLC说明书） 监测量 （见直流柜控制原理图）
COM2 COM1
P LC -Q 1.7 P LC -Q 1.6 P LC -Q 1.5 P LC -Q 1. 4
母 线 调 压 手 /自 动 充电机交流输入投切 充 电 机 交 流 正 常 /跳 闸 充电机直流输出投切 充 电 机 直 流 正 常 /跳 闸 电池组开关投切 电池组保险熔断 直流系统接地 控制母线馈出跳闸 绝缘监察状态
变电站交流回路、直流回路
电流互感器一次电流的大小与二次负载的电流大小无关，在正常工作时，由于二次负载 阻抗很小，接近短路状态，一次电流所产生的磁化力大部分被二次电流所补偿，总磁通 密度不大所以二次线圈电势也不大。一但开路时二次侧阻抗无限增大二次电流等于零， 副磁化等于零，总磁化力等于原绕组磁化力，也就是一次电流完全变成了激磁电流，将 在二次线圈产生很高的电势其峰值可达几千伏，严重威胁人身安全，或造成仪表保护装 置的绝缘损坏，原绕组磁化力使磁通密度增加也可能使铁芯过热损坏。
2.3 特殊：GIS开关两侧都有CT
其中母线保护接的是线路侧CT，线路保护接的是母线侧CT，保护范围有部分是重叠的， 这样可以避免死区故障。
3、交流电压回路 （以220kV为例）
3.1 保护、测量电压回路1
从PT保护及测量绕组二次端子出来后， 经过二次空开，再经PT并列装置后接
至保护及测量电压小母线1YMa/b/cⅠ、 2YMa/b/cⅠ 。
• 直流系统一般配置两台微机直流系统绝缘监测装置。安装在馈线屏 上，该装置能在线实时监测直流系统正负母线及各馈线的正负对地 绝缘电阻和绝缘故障。
• 此外，直流一般还配置智能蓄电池巡检仪，对每只蓄电池进行电量 检测，并通过通讯口接入充电柜监控装置。
4.2 直流系统原理图
系统工作原理
交流输入正常时
•
行； • 运行人员应定期检查充电装置的自检信息是否正常。
4.3 直流回路操作注意事项
直流系统有两段母线，分别由两套独立的蓄电池及充电机供电。有 的出线虽然接至不同的母线，但是都接去同一个负荷，使得两段直流 母线存在并列点。在正常情况下，两套蓄电池是禁止并列的，这就要 求我们注意，对于有可能存在并列点的出线，只能有一个空开在合位。 （具体的并列点，可查现场接线）
直流高压发生器的接线图
直流高压发生器的接线图华天电力专业生产直流高压发生器，接下来为大家分享直流高压发生器的接线图1．控制箱面板示意图图2 面板布局图1、五芯航插2、接地端子3、电源插座4、电源开关5、过压整定拨码6、电压调节旋钮7、电流表头8、高压断带灯按钮9、高压通带灯按钮10、0.75 倍带灯按钮11、电压表头说明：（1）中频及测量电缆快速连接插座：用于机箱与倍压筒的连接。
连接时只需对准将电缆插头压下顺时针方向转动到位,拆线时只需逆时针转动电缆插头。
（2）控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地端连接为一点后再与接地网相连。
（3）电源输入插座：将随机配备的电源线与电源输入插座相连。
(交流220V±10％，插座内自带保险管。
（4）电源开关：向前按下，电源接通，高压断红灯亮。
反之为关断。
（5）过压整定拨盘：用于设定过电压保护值。
拨盘所显示单位为kV，设定值为试验电压的1.1 倍。
（6）电压调节电位器：该电位器为多圈电位器。
顺时针旋转为升压，反之为降压。
此电位器具备控制电子零位保护功能，因此升压前必须先回零。
（7）数显电流表：数字显示直流高压输出电流。
（8）红色带灯按钮：高压断红灯亮，表示电源已接通及高压断开。
在高压通绿灯亮状态下按下高压断红色按钮，绿灯灭红灯亮，高压回路切断。
（9）绿色带灯按钮：高压接通按钮、高压指示灯。
在高压断红灯亮的状态下，按下高压通绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。
此按钮须在电压调节电位器回零状态下才有效。
如按下高压通绿色按钮，绿灯亮红灯仍亮，但松开绿色按钮绿灯灭红灯亮，表示机内保护电路已工作，此时必须关机检查过压整定拨码开关设置是否小于满量的5%及有无其它故障后再开机。
（10）黄色带灯按钮：高压通绿灯亮时有效，当按下0.75UDC1mA黄色按钮后黄灯亮，输出高压降至原来的0.75 倍，并在一分钟内保持此状态。
此功能是专为氧化锌避雷器快速测量0.75UDC1mA用。
全彩屏体安装示意图
屏体安装示意图片
背架连接电源示意图
1、接收卡连接从面对屏的右方至左连接，要注意从上至下的顺序。
单元板注意箭头指示方向，向右、向上。
2、网线信号输入一进一出，接收卡之间网线连接。
&& 3、电源线连接电源示意图、注意正负极一定不要接反。
4、外接电源示意图。
要不低于4个方的电源线
5、电源与电源之间的连接
6、屏体与屏体之间排线连接，第8块与第9块背架直接无需短排线连接，直接连接接收卡信排线，和开始一样，注意上下顺序和排线的信号走向。
7、两背架之间前安装连接示意图。
8、安装注意事项：
1、电源线，接收卡最好从右至左连接。
注意所有排线的连接方向和顺序。
单元板的走向不要反了。
先接好电源和信号。
一边安装，一边通电通信号测试是否连接好，以免最后调试麻烦费力。
2、注意电源线一定正负极不要接反。
无需配电箱，直接接空开即可，至少要40A的。
3、不可通电情况下操作。
直流屏说明书
1. 概述GZDW □系列高频开关直流电源柜是我公司吸收消化国内外同类产品的优点，根据GB/T 19826-2005和DL/T 459-2000等标准自行设计生产的直流电源成套装置，是目前变配电系统必不可少的直流电源系统。
产品作为控制、信号、事故照明等负荷的正常与事故情况下的直流电源系统，广泛应用于500KV 到10KV 不同电压等级的变电站及开闭所，15MW-60MW 发电机组的电厂等场所。
产品具有RS485/RS232通讯接口，通过上位机可实现对本设备的“四遥”（遥测、遥信、遥调、遥控），可用于无人值守变电站，是传统直流电源成套装置的理想换代产品。
2．型号说明：直流标称电压(V)电池额定容量(Ah)及组数(双组x2)监控装置(W-微机型 无-省略)设计序号电力系统直流电源柜(屏)G Z DW3. 正常使用条件：3.1海拔不超过2000m 。
3.2设备运行期间周围空气温度不高于40℃，不低于-25℃。
3.3日平均相对湿度不大于95%，月平均相对湿度不大于90%。
3.4安装使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度不得超过0.5mT 。
3.5安装垂直倾斜度不超过5%。
3.6使用地点不得有爆炸危险介质，周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质，不允许有霉菌存在。
3.7交流输入采用三相四线制，电压不对称度不超过5%。
3.8 交流输入电压应为正弦波，非正弦含量不超过10%。
注意：本设备仅限在室内安装，并注意设备运行的环境温度！4．基本技术参数：4.1 交流输入电压：AC380V±10% 50HZ±2%。
4.2 控制母线电压：DC220V □ DC110V □。
4.3 控制母线额定电流(A)：0-4004.4 合闸母线电压：均充:DC251V/DC125V(不带温度补偿时)浮充:DC243V/DC122V(不带温度补偿时)4.5 合闸母线电流：≥0.15C10(C10:10h放电率放电电流)4.6 事故后可供电时间：1h。
GZDW直流电源技术说明书
20
1
＜170 标 0.3~0.5 ＜800
标 10
30
＜260 准
＜1200 准 10
40
＜340 8
＜1600 6
10
50
＜425 路
＜2000 路 10
80
＜680
＜3200
10
100
＜850
＜4000
10
150
＜1275
＜6000
10
200
＜1700
＜8000
10
3
2
2
2260×800 2
3
技术选型手册
图 1-9 GZD 37 接线方案
图 1-10 GZD 39 接线方案 广州东芝白云菱机电力电子有限公司
技术选型手册
图 1-11 GZD 40 接线方案
图 1-12 GZD 41 接线方案 广州东芝白云菱机电力电子有限公司
技术选型手册
图 1-13 GZD 42 接线方案
图 1-14 GZD 43 接线方案 广州东芝白云菱机电力电子有限公司
1
充电模块 N+1 备份、单模块电压
1
充电模块 N+1 备份、双模块电压
2
充电模块 N+1 备份、单模块电压
2
充电模块 N+1 备份、单模块电压
2
充电模块 N+1 备份、单模块电压
2
充电模块 N+1 备份、双模块电压
直流母线 专用控制母线
适用范围
单母线分段
无
蓄电池容量较小的发电厂或大型变电站
单母线分段
一、直流屏组成
第一章 直流屏介绍
技术选型手册
看懂常用120种电路图，电路接线简单实用，自己轻松搞定
看懂常用120种电路图，电路接线简单实用，自己轻松搞定
电的使用可以说是人类历史的巨大革命，不夸张地说今天的生活是靠电驱动的，包括你正在看此文用所有的移动设备、手机、电脑。
如果没有电，你我都还在黑暗中摸索。
今天给大家分享如何用电改变我们的工作和生活，先从各种接线图讲起。
准确的识别各种电路图纸，正确的接线，正确的连接设备，才能驱动各种用电设备、电气元件，才可以实现电灯的延时控制、电机的正反转控制、继电器动作、电能表读数等。
了解单相、三相、火线、零线，三相五线制、三相四线制，让电路接线变得简单。
本文准备了常见的120种电路图和大家分享，包括各种灯类、开关、电能表、互感器、电机、整流滤波，延时电路等。
直流系统介绍
直流系统为深圳世纪亿诺电力设备 有限公司生产的GZDW 220V/80A智能 高频转换直流电源系统。由直流装置 与阀控式密封铅酸蓄电池配套，供全 站直流用电。蓄电池数为103节，单节 电池端电压为2V，整组蓄电池容量为 200Ah。
直流系统主要技术参数
输入方式:三相四线制 输入电压:380Vac±15％ 频率:45～55Hz 浮充：电压198～260Vdc 均充电压：220～286Vdc 纹波系数:≤0.5％（典型值0.5％） 稳压精度:≤±0.5％（典型值0.1％） 稳流精度:≤±0.5％ 充电模块间电流不均衡度：≤±5％ 输入过压切换点：470±5Vac 输入欠压切换点:324±4Vac 充电模块输出欠压告警:198V
定期核容试验 定期核容试验分两种：一种是进行全充全放， 这个工作也称为活化处理或理疗性充放电；通过 放电和充电过程的循环，使活性物质得到恢复。 该试验一般是做核容试验时进行（1～2年1次）； 另一种是核对性试验，一般放电电流0.2 Q5，放 出额定容量的50%～60%，根据放电曲线评估蓄 电池容量，同时对蓄电池是起维护作用。 新旧电池组不能混用 在设计备用电源蓄电池容量时要考虑主设备的 扩容情况，新旧电池组不能混用，否则在市电中 断时大电流放电或充电将有安全隐患存在。
直流系统常见告警的处理方法
直流欠压告警 1．检查直流输出电压和监控模块“直流欠压告警”设 定值，若设定值不合理请更改。 2．检查市电是否停电，如停电，断开部分负载以延长 整个电源系统的工作时间 3．检查是否有充电模块退出工作即无输出电流，如有 请更换该模块 4．检查负载总电流。如果浮充时负载总电流超过充电 模块总输出电流，则需切除部分负载，或增加充电模 块，使充电模块的总电流超过负载总电流120％，且 至少有1个充电模块冗余备份
120KW充电桩分时双枪装配接线图-1
