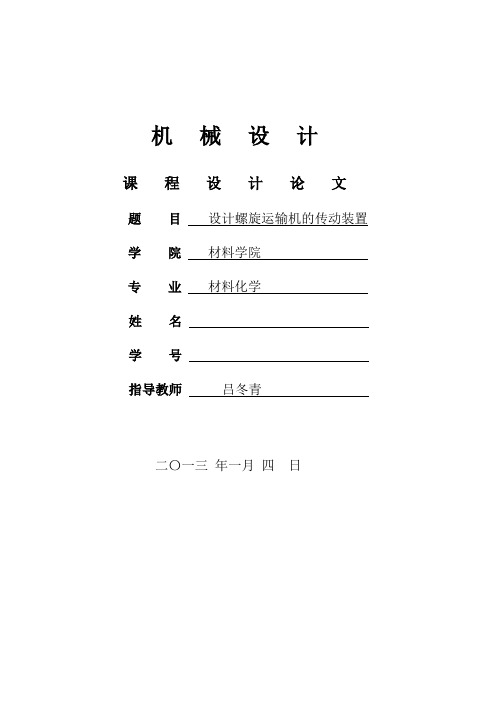

机械设计课程设计论文题目设计螺旋运输机的传动装置学院材料学院专业材料化学姓名学号指导教师吕冬青二〇一三年一月四日机械设计课程设计姓名 专业 班级 学号一、设计题目：螺旋输送机传动系统中的一级圆柱齿轮减速器 二、系统简图：三、工作条件：螺旋输送机单向运转，有轻微振动，小批量生产，两班制工作，使用期限10年，输送机螺旋轴转速的容许误差为±5%。
四、原始数据五、设计工作量：1. 设计说明书1份2. 减速器装配图1张3. 减速器零件图2张指导教师：吕冬青开始日期： 2013年 1 月 2 日 完成日期：2013 年1 月 5 日原 始 数 据题号5运输机工作轴转矩T/(N*m) 200 运输机工作轴转速n/(r/min)140设计计算说明书计算及说明结果一、传动方案拟定设计单级圆柱齿轮减速器和一级带传动（1）工作条件：使用年限10年，工作为两班工作制，载荷平稳，环境清洁。
（2）原始数据：运输机工作轴转矩T=200 N*m；运输机工作轴转速n=140r/min；二、电动机选择1、电动机类型的选择：Y系列三相异步电动机2、电动机功率选择：（1）传动装置的总功率：η总=η带×η3轴承×η齿轮×η联轴器×η螺旋=0.96×0.983×0.97×0.99×0.96=0.8281(2)电机所需的工作功率：P工作=T螺旋*n/9550/η总=200×140/9550/0.8281=3.584KW取圆柱齿轮传动一级减速器传动比范围I’a=3~6。
取V带传动比I’1=2~4，则总传动比T=200N*mn=140r/minη总=0.8281P工作=3.584KW N螺旋=140r/min理时范围为I总=6~24。
故电动机转速的可选范围为n’d=I’a×n螺=（6~24）×140=840~3360r/min 符合这一范围的同步转速1000、和1500、3000r/min。
螺旋输送机传动装置机械设计课程设计
课程设计（论文）题目：机械设计——课程设计螺旋输送机传动装置目录一、传动系统方案选择与拟定 (1)二、电动机的选择 (2)三、计算总的传送比及分配各级的传动比 (4)3.1 计算总传动比 (4)3.2 分配传动装置各级传动比 (4)四、传动系统的运动和动力参数的计算 (4)4.1 已知条件 (4)4.2 各轴转速（r/min） (4)4.3各轴功率（kw） (4)4.4各轴的转矩（N.mm） (5)五、内传动零件的设计计算 (5)5.1选择蜗杆传动的类型 (5)5.2 选择材料 (5)5.3 按齿面接触疲劳强度进行设计 (6)5.4 蜗杆与蜗轮的主要参数和几何尺寸 (7)5.5 校核齿根弯曲疲劳强度 (8)5.6 效率验算 (9)5.7 精度等级公差和表面粗糙度的确定 (9)六、外传动设计 (9)6.1材料选择 (9)6.2按齿面接触强度计算设计 (9)6.3计算各参数 (10)6.4按齿根弯曲强度计算设计 (12)6.5几何尺寸计算 (13)6.6转速误差验算 (14)七、轴的设计计算 (14)7.1蜗杆轴 (14)7.2蜗轮轴 (16)7.3圆柱齿轮轴 (18)八、轴的校核 (20)8.1蜗杆轴校核 (20)8.2蜗轮轴的校核 (25)九、滚动轴承的选择及校核计算 (31)9.1蜗杆轴上的轴承的选择和寿命计算 (31)9.2蜗轮轴上轴承的选择计算 (32)9.3,圆柱齿轮轴轴承的选择计算 (33)十、键连接的选择及校核计算 (34)10.1输入轴与电动机轴采用平键连接 (34)10.2输出轴与悬臂齿轮连接采用平键连接 (34)10.3输出轴与蜗轮连接用平键连接 (35)10.4圆柱大齿轮与轴联接选用A型平键 (35)十一、联轴器的选择计算 (35)11.1与电机输出轴配合的联轴器 (35)11.2与二级齿轮降速齿轮轴配合的联轴器 (36)十二、润滑和密封说明 (37)12.1润滑说明 (37)12.2密封说明 (37)十三、拆装和调整的说明 (37)十四、减速箱体的附件说明 (37)十五、设计小结 (39)十六、参考文献 (40)设计任务书设计螺旋输送机传动装置原始数据：参 数题 号1 2 3 4 5 6 7 8 9 10工作机轴上的功率/w P kW 0.68 0.7 0.65 0.8 0.9 1.2 1.5 1.7 2.0 3.2 工作机轴上的转速/(r/min)n1111.51113152025283536已知条件：1.螺旋筒轴上的功率：0.65w P kW =；2.螺旋筒轴上的转速：11/min w n r =3.工作情况：三班制，单向连续运转，载荷较平稳；4.使用折旧期：10年；5.工作环境：室外，灰尘较大，环境最高温度35℃；6.动力来源：电力，三相交流，电压380V/220V ；7.检修间隔期：三年一大修，两年一中修，半年一小修； 8.制造条件及生产批量：一般机械厂制造，单件生产。
机械设计课程设计：螺旋输送机传动装置.
机械设计课程设计：螺旋输送机——传动装置学校：华南农业大学学院：工程学院班级：制作小组：制作人：辅导老师：目录摘要 (1)设计要求 (2)螺旋输送机传动简图 (2)第一章：电动机的选择1.1：选择电动机 (3)1.2：选择电动机的功率 (3)1.3：选择电动机的转速 (3)1.4：确定传动装置总传动比及其分配 (4)1.5：计算传动装置的运动和动力参数 (5)第二章：普通V带的设计计算P (6)2.1：确定计算功率ca2.2：选取普通V带的型号 (6)D和2D (6)2.3：确定带轮基准直径12.4：验算带速V (6)L和中心距0a (7)2.5：确定V带基准长度d2.6：验算小带轮上的包角 (7)2.7：确定V带的根数z (8)F.............................................v (8)2.8：确定带的初拉力2.9：计算带传动的轴压力 (9)2.10：V带轮的结构设计 (9)第三章：单极齿轮传动设计3.1：选择齿轮类型、材料、精度及参数 (11)3.2：按齿面接触疲劳强度设计 (11)3.3：按齿根弯曲疲劳强度设计 (14)3.4：几何尺寸计算 (17)3.5齿轮结构设计 (19)第四章：轴的设计计算第一节：输入轴的设计4.1：输入轴的设计 (19)4.2：输入轴的受力分析 (22)4.3：判断危险截面和校核 (25)第二节：输出轴的设计4.1’：输出轴的设计 (25)4.2’：输出轴的受力分析 (28)4.3’：判断危险截面和校核 (31)第五章：轴承的计算与选择5.1：轴承类型的选择 (31)5.2：轴承代号的确定 (32)5.3：轴承的校核 (32)第六章：平键的计算和选择6.1：高速轴与V带轮用键连接 (35)6.2：低速轴与大齿轮用键连接 (36)6.3：低速轴与联轴器用键连接 (36)第七章：联轴器的计算和选择7.1：类型的选择 (37)7.2：载荷计算 (37)7.3：型号的选择 (37)第八章：减速器密封装置的选择8.1：输入轴的密封选择 (38)8.2：输出轴的密封选择 (38)第九章：减速器的润滑设计9.1：齿轮的润滑 (38)9.2：轴承的润滑 (39)第十章：减速箱结构尺寸的设计10.1：箱体的结构尺寸 (38)设计小结 (41)参考文献 (42)摘要螺旋输送机是一种不具有挠性牵引构件的旋转类型的物料输送机械，俗称绞龙，是矿产、饲料、粮油、建筑业中用途较广的一种输送设备，由钢材做成的，用于输送温度较高的粉末或者固体颗粒等化工、建材用产品。
