背光应用LED电源管理方法
LED背光源的色温调节与色彩饱和度控制技术
LED背光源的色温调节与色彩饱和度控制技术随着科技的不断进步，人们对光源的需求也在不断提高。
特别是在照明领域，LED背光源的广泛应用使得人们对色温调节和色彩饱和度控制技术有了更高的要求。
LED背光源的色温调节和色彩饱和度控制技术的研发和应用，可以使得照明效果更为优化，满足不同环境和场景的需求。
色温调节是指通过改变光源的色温值，来调节光源所呈现出的颜色效果。
在LED背光源中，色温调节可以通过控制不同颜色的LED灯珠来实现。
一般来说，较低的色温（2700K-3000K）呈现出暖黄色的光色，能够营造出温馨舒适的氛围；较高的色温（4000K-6500K）呈现出冷白色至蓝白色的光色，能够给人一种清爽明亮的感觉。
在LED背光源的色温调节技术中，最常用的方法是利用PWM（脉冲宽度调制）技术来调节LED灯珠的亮度。
PWM技术通过周期性地改变LED灯珠的亮度和暗度比例来实现调光效果。
在调节LED背光源的色温时，可以通过改变各个色温的LED灯珠的亮度比例来实现。
例如，增加暖黄色（低色温）LED灯珠的亮度比例，可以使光源整体呈现出暖黄色的效果，反之则呈现出冷白色或蓝白色的效果。
除了色温调节，色彩饱和度控制技术也是LED背光源中的重要一环。
色彩饱和度是指颜色的鲜艳度和纯度程度。
通过控制LED灯珠的亮度和RGB（红绿蓝）灯珠的配比，可以实现对颜色饱和度的控制。
增加RGB灯珠的亮度比例会增加颜色的饱和度，反之则会降低。
在LED背光源的色彩饱和度控制技术中，最常用的方法是对每个颜色单独调节。
通过改变RGB灯珠的亮度比例，可以调节不同颜色的鲜艳度和纯度，从而实现对色彩饱和度的控制。
例如，如果需要呈现出鲜艳的红色，可以增加红色LED灯珠的亮度比例，同时降低绿色和蓝色的亮度比例，以增强红色的饱和度。
为了更好地满足不同场景和需求，LED背光源的色温调节和色彩饱和度控制技术还可以实现智能化。
通过智能调光系统和传感器的配合，可以根据环境的变化自动调节LED背光源的色温和色彩饱和度，以便提供最佳的照明效果。
lcd背光及对比度调节应用方案
1、此应用电路以DC/DC电源模块给GM0128驱动芯片的背光电源及对比度调节供电为例，LCD芯片的工作电压为5V，LCD背光电源及对比度调节采用+24V供电及调节，以达到给LCD液晶显示供电及调节亮度的目的；
2、采用DC-DC电源模块可有效为LCD液晶模块提供提供一个稳定的、可靠的工作电压。
3、图中的分压电阻及电位器R1、R2、R3可根据不同液晶屏的实际需要而进行选择，以使显示屏达到最适合人眼的视觉效果。
二．DC-DC电源模块选型表
+24V应用方案
系统
电源型号封装型号封装
5V B0524LS-1W
B0524S-1W
ADP0524A
普通SIP
超小型SIP
普通SIP
B0524LD-1W
B0524D-1W
普通DIP
超小型DIP
说明：1）Bxxxxx-1W：为定电压隔离非稳压单输出系列产品；
2）ADP0524A：宽电压输入（5V-12V），非隔离，-24V可调或稳压输出； SIP封装
三.注意事项:
z以上方案是以LCD芯片不自带背光电源而做出的应用电路，如LCD芯片有自带背光电源，即只需要选ADP05C24A直接进行对比调节即可，为了进一步降低系统功耗，请尽量选择低功耗的元器件。
z对于定压系列产品为了保证电源模块工作的长期可靠性，应尽可能使用到模块工作在额定功率的10%以上，否则应选用功率较小的产品，如0.5W或0.25W；。
led的背光恒流
led的背光恒流摘要：1.LED 背光恒流的概念2.LED 背光恒流的作用3.LED 背光恒流的实现方法4.LED 背光恒流的优势与应用正文：【1.LED 背光恒流的概念】LED 背光恒流，是指在LED 背光电源系统中，通过特定的电路设计，使得流经LED 背光的电流保持恒定。
这种技术广泛应用于液晶显示器、手机、平板电脑等电子产品的背光系统，以保证显示效果的稳定性和可靠性。
【2.LED 背光恒流的作用】LED 背光恒流具有以下作用：（1）保证显示效果：通过恒定电流，可以使得LED 背光亮度稳定，从而保证显示屏幕的画面清晰、明亮、色彩鲜艳。
（2）延长LED 寿命：恒定电流可以避免LED 背光因电流过大而损坏，延长其使用寿命。
（3）节能环保：通过合理的恒流设计，可以降低LED 背光的功耗，实现节能减排，符合绿色环保的理念。
【3.LED 背光恒流的实现方法】LED 背光恒流的实现方法主要有以下几种：（1）采用恒流源电路：通过使用恒流源电路，可以实现对LED 背光电流的精确控制，保证电流恒定。
（2）采用LED 驱动器：LED 驱动器是一种专门用于驱动和控制LED 背光的设备，通过内置的恒流功能，可以实现LED 背光的恒流输出。
（3）采用电压调整：通过调整供电电压，使LED 背光电流保持在设定值，实现恒流效果。
【4.LED 背光恒流的优势与应用】LED 背光恒流技术具有以下优势：（1）高稳定性：恒定电流使得LED 背光亮度稳定，提高了显示效果的稳定性。
（2）高可靠性：恒流设计避免了LED 背光因电流过大而损坏，提高了使用寿命和可靠性。
（3）节能环保：通过合理的恒流设计，降低了LED 背光的功耗，实现了节能减排。

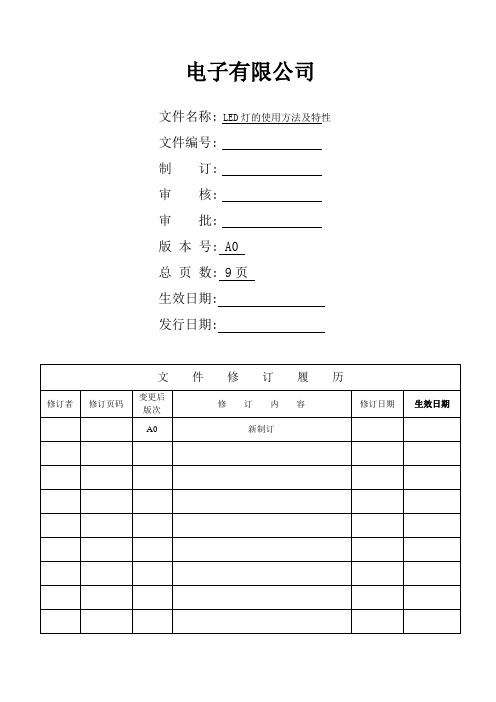

LED灯管控办法..
LED组成结构及原材料。以直插式LED（DIP式LED灯）为例，通常LED由以下几部分组成：支架、银胶、LED芯片、金线、环氧树脂外壳等。其中支架主要起导电和支撑LED的作用，不同的LED使用的支架种类也不一样；银胶的作用主要是固定晶片以及导电，晶片是由能发光的半导体材料组成，是LED最核心的部分，晶片基本上决定了整颗LED的特性；金线的作用是连接晶片PAD（焊垫）与支架，并使其能够导通。环氧树脂的作用：保护LED的内部结构，可稍微改变LED的发光颜色、亮度及角度。如下图：
3.2名字解释：
阀值电压/阀值电流：
发光二极管的工作电压有一个电压范围，随着发光二极管两端的电压增加，电流会从0突然增大（见如下LED灯的电压与电流的伏安特性图示说明），此时的电流为阀值电流，此时对应的电压，叫阀值电压，当发光二极管被点亮后，随着工作电压上升，其工作电流也会增加，亮度也会相对增强，当电流上升到一程度，LED发热严重会被烧毁。
描述
Description
項目
ITEM
测试标准
Test criterion
测试条件
Test condition
测试时间
Test time
数量
Qty
失效数量
Fail Qty
寿命测试
Life test
常温寿命测试
Life test(room tmperature)
JIS7021:B4
Ta=25℃±5℃,IF=20mA
30min
-10℃±5℃-10℃±5℃
5min 5min
50Cycles
0
冷热循环测试
Cold and heat cycle test
JIS7021:A3

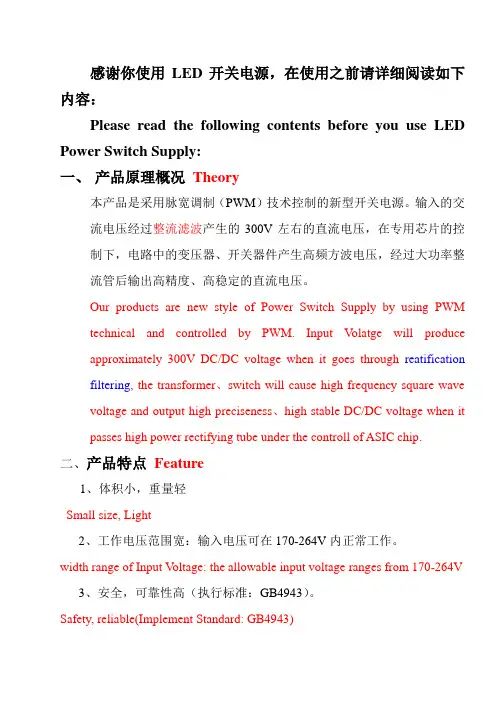

LED开关电源使用说明书
感谢你使用LED开关电源，在使用之前请详细阅读如下内容：Please read the following contents before you use LED Power Switch Supply:一、产品原理概况Theory本产品是采用脉宽调制（PWM）技术控制的新型开关电源。
输入的交流电压经过整流滤波产生的300V左右的直流电压，在专用芯片的控制下，电路中的变压器、开关器件产生高频方波电压，经过大功率整流管后输出高精度、高稳定的直流电压。
Our products are new style of Power Switch Supply by using PWM technical and controlled by PWM. Input V olatge will produce approximately 300V DC/DC voltage when it goes through reatification filtering, the transformer、switch will cause high frequency square wave voltage and output high preciseness、high stable DC/DC voltage when it passes high power rectifying tube under the controll of ASIC chip.二、产品特点Feature1、体积小，重量轻Small size, Light2、工作电压范围宽：输入电压可在170-264V内正常工作。
width range of Input V oltage: the allowable input voltage ranges from 170-264V3、安全，可靠性高（执行标准：GB4943）。
Safety, reliable(Implement Standard: GB4943)4、卓越的工作性能：大功率的开关电源有5-10秒的延时检测电路设计，能很好的杜绝电源通电瞬间输出不稳定的高电压，从而能防止负载不受高电压的冲击（特别是LED发光源，能最大限度的减少因工作电压突变所造成的光衰）。
led的背光恒流
led的背光恒流摘要：1.LED 背光恒流的概念2.LED 背光恒流的作用3.LED 背光恒流的实现方法4.LED 背光恒流的优势与应用正文：【1.LED 背光恒流的概念】LED 背光恒流，是指LED 背光源采用恒定电流供电的方式。
在LED 光源中，通过调整电流大小可以控制亮度，从而达到背光恒定的效果。
这种方式广泛应用于LCD 显示屏、手机、平板电脑、电视等电子产品的背光系统。
【2.LED 背光恒流的作用】LED 背光恒流具有以下作用：a.保证画面质量：通过恒定背光亮度，使得显示器在不同环境下都能呈现出清晰、鲜明的画面。
b.节能：恒流驱动可以降低LED 的功耗，延长使用寿命，同时减少电子产品的能耗。
c.提高产品寿命：通过恒流供电，可以避免LED 光源因电压波动导致的过载，从而提高产品的使用寿命。
【3.LED 背光恒流的实现方法】LED 背光恒流的实现方法主要有以下几种：a.采用恒流源供电：通过使用恒流源芯片，可以为LED 提供恒定的电流，实现背光恒流。
b.采用恒流驱动电路：通过设计恒流驱动电路，可以实现对LED 背光的恒流控制。
c.采用LED 恒流模块：将恒流源和LED 光源集成在一起，形成恒流模块，方便应用于各类电子产品。
【4.LED 背光恒流的优势与应用】LED 背光恒流技术具有以下优势：a.高亮度：LED 光源具有高亮度、高对比度的特点，使得显示器的画面更加清晰。
b.宽视角：LED 背光技术具有宽视角的特点，使得画面在不同角度下都能呈现出真实、鲜艳的色彩。
c.节能环保：LED 背光技术具有节能、低耗、环保的特点，符合当前低碳生活的需求。
LED 背光恒流技术广泛应用于各类电子产品，如LCD 显示屏、手机、平板电脑、电视等。
液晶背光电源电路原理
控制电路的主要元件
时钟芯片
产生控制信号，控制背光灯的 开关和亮度调节。
微处理器
接收来自外部信号的控制指令 ，控制背光灯的工作状态。
传感器
检测环境光亮度或背光灯的工 作状态，自动调节背光灯的亮 度。
接口芯片
与外部设备连接，实现数据的 传输和控制。
驱动电路的主要元件
驱动芯片
根据控制电路的指令，调 节背光灯的工作电流，实 现亮度的调节。
测量输入电源电压是否符合设计要求，确保 电源正常工作。
电流测试
测量电源电路的输出电流，确保电流在安全 范围内。
波形测试
使用示波器检查电源电路的输出波形，确保 波形稳定且符合设计要求。
保护功能测试
检查过流保护、过压保护等保护功能是否正 常工作。
背光灯的优化方案
调整背光灯亮度
根据需要调整背光灯亮度，以提高显示效果或节录
• 液晶背光电源电路概述 • 液晶背光电源电路的工作原理 • 液晶背光电源电路的元件与组件 • 液晶背光电源电路的设计与实现 • 液晶背光电源电路的调试与优化
01 液晶背光电源电路概述
液晶背光电源电路的定义
• 液晶背光电源电路是一种为液晶显示面板提供背光的电源电路， 它通过控制电流和电压，使液晶显示面板能够正常工作。
液晶背光电源电路的功能
提供稳定的电流和电压
保护液晶显示面板
液晶背光电源电路能够为液晶显示面 板提供稳定的电流和电压，保证液晶 显示面板的正常工作。
液晶背光电源电路还具有过流保护、 过压保护等功能，能够有效地保护液 晶显示面板免受损坏。
控制亮度
液晶背光电源电路可以通过调节电流 和电压，控制液晶显示面板的亮度， 从而实现不同的显示效果。
LED驱动电源恒流方案大全
LED驱动电源恒流方案大全LED（Light Emitting Diode，发光二极管）是半导体发光元件，由于其高效、长寿命、环保等优点，在照明、显示、指示等领域得到广泛应用。
但是，LED的工作必须在恒流的驱动下才能达到最佳效果，因此需要恒流驱动电源。
本文将介绍LED驱动电源的几种常见的恒流驱动方案。
1.电流源驱动方案电流源驱动方案是最基本、最简单的LED恒流驱动方法。
该方案通过使用电流源（如稳压二极管、晶体管、电流表等）将恒定的电流传送到LED中，从而实现LED的恒流驱动。
这种方案成本低、简单易懂，但是稳定性不高，容易受到环境温度、供电电压等因素的影响。
2.直接驱动方案直接驱动方案是将LED直接连接到恒定电流的电源上，从而实现恒流驱动。
这种方案不需要额外的驱动电路，成本低，但是灵活性差，无法调节电流。
3.变阻驱动方案变阻驱动方案通过改变电阻来调节LED的工作电流，从而实现恒流驱动。
该方案简单易懂，成本较低，但是调节范围有限。
4.PWM调光驱动方案PWM调光驱动方案通过通过调节PWM脉宽来控制LED的亮度，从而实现恒流驱动和调光功能。
该方案具有亮度可调节性高、节能等优点，广泛应用于LED显示屏、背光等领域。
但是，该方案需要专门的PWM调光电路，成本较高。
5.恒流驱动芯片方案总结：LED恒流驱动是保证LED正常工作的重要因素，不同的应用场景需要选择不同的恒流驱动方案。
本文介绍了电流源驱动方案、直接驱动方案、变阻驱动方案、PWM调光驱动方案和恒流驱动芯片方案等几种常见的LED恒流驱动方案。
在选择具体方案时，需要考虑成本、灵活性、调光范围和稳定性等因素。
背光驱动控制方法与系统的原理解析
背光驱动控制方法与系统的原理解析背光驱动控制方法与系统在显示设备中起到了至关重要的作用。
本文将对背光驱动控制方法与系统的原理进行深入解析，以便读者更好地了解其工作原理及应用。
一、背光驱动控制方法的分类1. 直流背光驱动控制方法：直流背光驱动控制方法是传统的背光驱动方式，其特点是简单实用、成本低廉。
直流背光驱动常用的电路包括：电阻型背光驱动、电感型背光驱动和电容型背光驱动。
这些方法通过对背光电流进行控制来实现背光的亮度调节。
2. 脉宽调制背光驱动控制方法：脉宽调制背光驱动控制方法是一种通过改变背光的亮度来控制背光驱动的方式。
这种方法利用脉冲信号的高低电平来调节背光的亮度，通过改变脉冲信号的占空比来控制背光的亮度。
3. 调光背光驱动控制方法：调光背光驱动控制方法是一种可以实现无级调光的背光驱动方式。
这种方法通过改变背光电源的电压来实现背光亮度的调节。
调光背光驱动控制方法在节能环保和提高显示效果方面具有一定的优势。
二、背光驱动控制系统的组成背光驱动控制系统通常由以下几个核心组成部分构成：1. 控制芯片：控制芯片是背光驱动控制系统的核心部分，它负责接收来自显示设备的信号，并通过相关算法处理后输出控制信号，从而控制背光亮度的变化。
2. 亮度调节电路：亮度调节电路根据控制芯片输出的控制信号，通过改变背光的亮度来满足显示设备的需求。
亮度调节电路通常采用脉宽调制或调光方式来实现。
3. 电源模块：电源模块为背光驱动系统提供所需的电能，保证其正常工作。
电源模块通常包括直流电源和交流电源两种形式，根据实际需求选择适当的电源模块。
4. 背光单元：背光单元是背光驱动系统的输出部分，通过背光源发光来实现显示设备的亮度需求。
常见的背光源包括LED背光和CCFL背光等。
三、背光驱动控制方法与系统的原理背光驱动控制方法与系统的原理是通过控制背光源的亮度来实现显示设备的亮度调节。
不同的背光驱动控制方法在原理上存在一定的区别，但其核心目标都是实现背光的亮度控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大多数便携式电子设各的小尺寸彩色LCD显示器都采用白光LED作为背光源。
这些LED 驱动电路由输出电压随时间变化的电池供电。
因此，最佳的LED驱动电路设计包括电池类型、LCD特性、系统功耗要求和效率、LED驱动器IC及其外部器件、PCB布局和器件布局、LED 驱动器可能产生的噪声，以及移动电话应用中的RE抑制电路等内容。
目前使用最广泛的电池是锂离子电池。
这种电池的满电量电压为4.2V，但当电池放电时，电压下降到3.2V，因此驱动器电路必须工作在这一输入电压范围内。
LED输人功率的变化会影响LED的亮度和效率。
LED的光输出与其电流成正比，因此为保持亮度不变，就需要专用驱动电路来控制LED阵列的每个LED，以使其保持恒定电流。
当设各工作在低温条件下或者电池电压很低时，也必须如此。
1．LED驱动IC
如何实现LCD平板显示屏背光源驱动电路的高性能，是当前便携电子设备设计面临的重要挑战。
在大多数背光设计中，白光LED沿LCD一侧均匀间隔排列。
LED的数量与LCD尺寸成正比。
有些LCD已经集成了以串联或并联方式连接的LED。
一般情况下，较大尺寸的LCD 要求采用串联LED拓扑结构、某些情况下甚至要求多个LED串并联。
串联配置有益于确保一行中的所有LED都保持相同电流，而使这些LED在整个面板上具有相同的亮度。
串联拓扑结构的好处是驱动器与LCD的连线最少，这通常可以通过采用小尺寸、低成本的挠性PCB来实现。
用于背光的小尺寸白光LED一般在通过20mA电流时的正向电压为3.4V。
这些LED 所要求的电压可能比电池能提供的电压高，因此必须对驱动器的输入电压进行升压。
在LCD设计中提高LED的电压有两种方法：采用电荷泵拓扑结构或电感升压变换器。
串联拓扑通常采用电感升压驱动器，而并联LED拓扑则上般采用分数电荷泵。
LCD配置和总体系统需求通常确定了是采用电荷泵还是电感升压变换器。
电荷泵往往更加容易实现，并且可以确保噪声更低，而电感升压变换器则具有更高的效率。
采用电感升压变换器驱动8个串联的白光LED电路如图1所示。
图1 采用电感升压转换器驱动8个串联的白光LED电路
采用分数电荷泵驱动3个并联白光LED的电路如图2所示。
由于所要求的外部器件数很少，PCB占板面积也很小，因此电荷泵方案具有优势。
1倍压、1.5分数倍压电荷泵支持两种工作模式，并能根据电池输入电压和LED正向电压自动进行模式选择。
一般情况下，当电池电
压超过3．6y时，驱动电路工作在“1倍压模式”，电源通过导通晶体管直接连接到输出。
这种线性模式的效率最高且噪声最低。
图2 采用分数电荷泵驱动3个并联白光LED的电路
3.6V时，驱动电路从1倍压模式转换到1.5倍压模式，同时将输出电压5倍。
分数电荷泵采用具有两个泵电容（见图2中的C1和C2）的开关配置，这两个电容将能量传输给负载。
在模式切换期间，输入电流增加到1.5倍，从而加快了电池放电的速度。
如对于三个通过⒛mA 电流的LED来说，1倍压模式下的电源电流约为60mA，1.5倍压模式下的电源电流则上升到90mA左右。
2．器件的选择
①LDO选择。
由于移动电话、PDA、数码相机和视屏游戏机消费产品都是以电池为电源的，随着使用时间的增长，电源电压会逐渐下降，故LCD驱动IC需要一个稳定的工作电压，因此设计电路时通常由－个LD0提供一个稳定的2.8V或3.0V电压。
LCD将安装在移动电话的上方，与移动电话的射频靠得很近，为了防止干扰，必须选用低噪声的LD0，如LP2985、AAT3215。
②白光LED。
按背光源的设计要求，需要正向电压（UF）和正向电流（IF）小、亮度高（500～1800mcd）的白光LED。
以移动电话LCD为例，目前都使用的是3～4个白光LED，随着LED的亮度增加和移动电话制造商要求降低成本和功耗，LCD都会选用2个高亮度白光LED（1200～2000mcd），PDA和智能移动电话由于LCD屏较大会按需要使用4～8个白光LED。
NACW215／NSCW335和EL99－21／215UCW／TR8是自带反射镜的白光LED，EL系列的亮度分为T、S、R三个等级，T为720～1000mcd，S为500～720mcd，都适用于移动电话LCD背光源的应用。
3．LED驱动电路的设计
白光LED的驱动需要供给恒定的电压或恒定的电流，而移动电话电源一开始工作后，其电压就开始往下降，因而需要升压变换器升压、稳压。
为了减少升压器件的工作频率对移动电话射频电路的影响，一般选用由电容器传递电能的电荷泵。
电容式电荷泵的效率按其升压方法分倍压和分数倍压二种，倍压电荷泵的效率约90％，分数倍压电荷泵的效率约93％～95％。
而电感式升压器的效率约83％～85％。
电容式电荷泵按其输出分为恒压输出、恒流输出，按其对LED驱动的方法分为并联恒压驱动、单个恒流驱动和串联恒流驱动。
电感式升压器都是恒流输出，输出电压较高，且对LED串联驱动。
采用AAT3110倍压升压的电容式电荷泵驱动LED的应用电路如图3所示，电路为5V 恒压输出，最大电流为120mA，采用并联驱动LED电路结构。
图3 AAT3 110电荷泵的应用电路
采用AAT3114驱动LED的应用电路如图4所示，电路有4～6路IF流输出，每路能输出20mA的电流，单个恒流驱动LED，具有32级调光功能。
AAT3134将输出DAC模块分成二块，其输出可分别驱动双屏显示的LCD模块。
图4 A AAT3114电荷泵的应用电路
NCP5009是带光敏传感器的背光LED驱动升压变换器，适用于自动调光的高档移动电话LCD。
NCP5009的应用电路如图5所示。
NCP5007是可恒流驱动5个串联LED、PWM 调光的背光LED驱动升压器，其应用电路如图6所示。
图5 NCP5009的应用电路
图6 NCP5007的应用电路
新型的电荷泵输出端都内置了MOSFET，可动态地调整负载内阻，省去了为平衡由于LED内阻不一致需要外加的匀流电阻。
开关工作频率高的电容式电荷泵，其所需的滤波电容器容量小，相对射频干扰也小。
电容器最好选择陶瓷电容器，因为陶瓷电容器无极性并具有较低的等效串联电阻（ESR），其典型值小于100mΩ。
陶瓷电容器的等效串联电阻值、电介质材料的优劣、电容值的大小对输出纹波有重大影响。
X7R电容器的电介质是最好的，成本略高；X5R电容器的电介质居中上，可以选用；Y5V的电介质较差，不推荐选用。
