2017年广西百色市中考物理试题解析一、选择题（每小题3分，共36分）1.下列选项中，属于可再生能的是A.煤B.石油C.天然气D.太阳能【答案】D命题立意：能的分类解析：本题考查的是能的分类。
明确能可分为可再生：在自然界中可以不断再生并有规律地得到补充或重复利用的能。
例如太阳能、风能、水能、生物质能、潮汐能等。
不可再生：泛指人类开发利用后，在现阶段不可能再生的能资，叫“非可再生能”。
如煤和石油都是古生物的遗体被掩压在地下深层中，经过漫长的演化而形成的(故也称为“化石燃料”)，一旦被燃烧耗用后，不可能在数百年乃至数万年内再生，因而属于“”。
除此之外，不可再生能还有，煤、石油、天然气、核能、油页岩。
所以选项D。
2.四冲程汽油机工作时，机械能转化为内能的冲程是：A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程【答案】B命题立意：汽油机冲程解析：本题考查的是四冲程汽油机的工作冲程及能量转化。
四冲程汽油机一个工作循环有四个冲程，分别是：吸气冲程：依靠飞轮的惯性活塞从上向下移动；压缩冲程：活塞从下向上移动，将机械能转化为燃气的内能；做功冲程：活塞从上向下移动，对外做功，将燃气的内能转化为机械能；排气冲程：依靠飞轮的惯性活塞从下向上移动。
故选B。
3.下列防治噪声的事例中，不属于从噪声的产生环节进行防治的是：A.摩托车安装消声器B.道路两旁建隔音墙C.学校附近禁止汽车鸣喇叭D.在阅览室请勿高声喧哗【答案】B命题立意：噪声的产生及防治解析：本题考查的是生活中噪声的产生及防治。
减弱噪声主要从三种途径入手，一是在声处减弱，二是在传播过程中减弱，三是在人耳处减弱。
对选项A，摩托车安装消声器，是在声处减弱噪声，不符合题意；对选项B，道路两旁建隔音墙，属于在声处传播过程中减弱噪声，符合题意；对选项C，学校附近禁止汽车鸣喇叭，是在声处减弱噪声，不符合题意；对选项D，在阅览室请勿高声喧哗，是在声处减弱噪声，不符合题意。
故选B。
广西贵港市2017年中考物理真题试题(含解析)
2017年广西贵港市中考物理试卷一、选择题1．2017年4月22日，天舟一号与天宫二号实现自动交回对接，天宫二号空间实验室，是继天宫一号后中国自主研发的第二个空间实验室．下列说法正确的是（）A．天宫二号是靠超声波向地面传递信息的B．天空二号在发射过程中，动能转化为重力势能C．自动交回对接成功后，天舟一号相对于天宫二号是静止的D．在空间实验室不能使用测力计测量手的握力【答案】C【解析】【考点定位】电磁波的传播；运动和静止的相对性；重力；动能和势能的转化与守恒2．2017年1月4日人民网报道，广西贵港建成中国•东盟新能源电动车生产基地，关于电动车的下列说法，错误的是（）A．电动机是利用电磁感应原理制造的B．电动车行驶时是电能转化为机械能C．轮胎凹凸不平的花纹是为了增大摩擦D．电源指示灯用到了半导体材料【答案】A【解析】试题分析：电动机是利用通电导体在磁场中受力的作用的原理制成的，故A错误；电动车行驶时消耗了电能，获得了机械能，所以是将电能转化为机械能，故B正确；轮胎上凹凸不平的花纹，增大了接触面的粗糙程度，从而增大了摩擦，故C正确；电源指示灯是发光二极管，是利用半导体材料制成的，故D正确；故应选A。
【考点定位】直流电动机的原理；半导体的特点；半导体的作用；增大或减小摩擦的方法3．贵港市城市建设和管理越来越注重以人为本．如金港大道两旁植树造林，穿城而过的南广高铁两旁建有隔音房，跳广场舞的大妈要把音量调小一些等，这些措施的共同目的是（）A．绿化美化环境 B．减小噪声污染 C．减小大气污染 D．减小水污染【答案】B【解析】试题分析：金港大道两旁植树造林、穿城而过的南广高铁两旁建有隔音房能阻断噪声的传播，跳广场舞的大妈要把音量调小一些是从声源处减弱噪声，故这些措施都是为了减小噪声污染，故应选B。
【考点定位】噪声及来源4．缺水已是一个世界性的普遍现象，因此我们要珍惜每一滴水，海水淡化是解决缺水问题的方法之一．现在所用的海水淡化的方法有很多种，其中一种是蒸馏法，即先将海水中的水汽化而把盐留下，再将水蒸气冷凝为液态的水．关于以上过程涉及的物态变化和吸（放）热情况，下列说法正确的是（）A．先升华后凝华，先吸热后放热B．先汽化后凝固，先放热后吸热C．先汽化后液化，先吸热后放热D．先汽化后液化，先放热后吸热【答案】C【解析】试题分析：将海水中的水蒸发由液态变成气态，属于汽化现象，再将水蒸气冷凝为液态的水是气态变成液态，属于液化现象．其中汽化吸收热量，液化放出热量，故应选C。
广西贺州市2017中考物理试题含答案解析【精品】

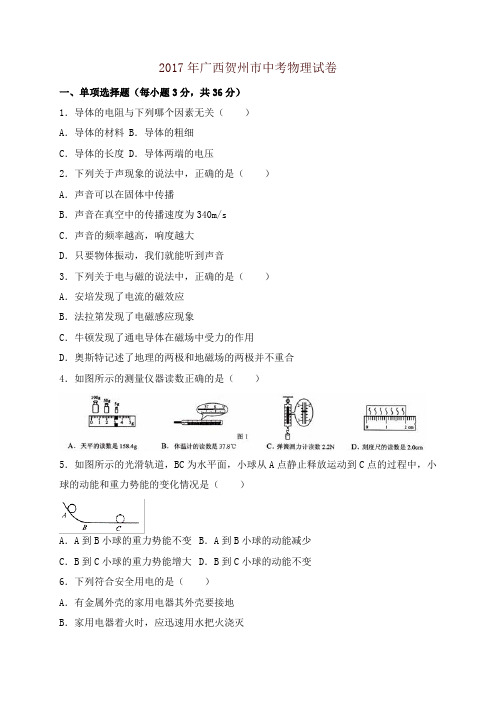

2017年广西贺州市中考物理试卷一、单项选择题（每小题3分，共36分）1．导体的电阻与下列哪个因素无关（）A．导体的材料 B．导体的粗细C．导体的长度 D．导体两端的电压2．下列关于声现象的说法中，正确的是（）A．声音可以在固体中传播B．声音在真空中的传播速度为340m/sC．声音的频率越高，响度越大D．只要物体振动，我们就能听到声音3．下列关于电与磁的说法中，正确的是（）A．安培发现了电流的磁效应B．法拉第发现了电磁感应现象C．牛顿发现了通电导体在磁场中受力的作用D．奥斯特记述了地理的两极和地磁场的两极并不重合4．如图所示的测量仪器读数正确的是（）5．如图所示的光滑轨道，BC为水平面，小球从A点静止释放运动到C点的过程中，小球的动能和重力势能的变化情况是（）A．A到B小球的重力势能不变B．A到B小球的动能减少C．B到C小球的重力势能增大D．B到C小球的动能不变6．下列符合安全用电的是（）A．有金属外壳的家用电器其外壳要接地B．家用电器着火时，应迅速用水把火浇灭C．发现有人触电，立即用手把触电者拉离带电体D．使用试电笔，千万不要接触金属帽7．下列关于热现象的说法中，正确的是（）A．温度在0℃时，物体分子的热运动就停止B．南方的春天，室内的墙壁上会“流汗”，是熔化现象C．把酒精擦在手背上，感觉凉爽，是酒精汽化放热D．夏天，从冰箱取出冰冻的饮料，放置一会表面会湿，是液化现象8．如图所示，下列描述正确的是（）A．甲图：利用灵敏电流计可以准确测量电流值B．乙图：同名磁极相互吸引C．丙图：比较两次实验得出压力的作用效果与受力面积的关系D．丁图：用吸管像两乒乓球中间吹气，乒乓球靠拢9．下列说法中，正确的是（）A．静止的物体一定不受力的作用B．运动的物体一定受到力的作用C．物体运动方向发生改变，一定受到力的作用D．物体受到力的作用，速度大小一定发生改变10．如图所示，电的电压不变，闭合开关，滑片P从右向左移动，下列说法正确的是（）A．电压表示数变大B．电压表示数变小C．电流表示数变大D．电流表示数变小11．把鸡蛋浸入盛水的杯中，鸡蛋沉在杯底（如图甲所示），再往杯中加盐使鸡蛋悬浮（如图乙所示），下列说法正确的是（）A．液体的密度：ρ甲=ρ乙B．鸡蛋排开液体的质量：m甲＜m乙C．鸡蛋受到的浮力：F甲=F乙D．液体对杯底的压强：P甲=P乙12．如图所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则R1：R2等于（）A．5：1 B．1：5 C．4：1 D．1：4二、填空题（每空1分，共16分）13．喝完牛奶后，用力吸了一下吸管，牛奶盒变瘪了，这个现象说明力可以改变物体的，还可以证实的存在．14．小明骑着共享单车在平直路面上匀速前进，人和车的总重力与是平衡力；停止蹬踏后，单车继续向前滑行，这是由于单车具有．15．街道两旁的节日小彩灯同时亮同时灭，由此（选填“能”或“不能”）判断其连接方式，如果其中一只彩灯烧杯，其它彩灯仍然发光，由此可判断彩灯的连接方式为（选填“串”或“并”）联．16．小明50m跑测试的成绩是8s，他的平均速度是m/s；他在跑的过程中相对跑道是（选填“运动”或“静止”）的．17．如图所示是赛艇比赛，赛艇的浆是杠杆，杠杆的平衡条件是．18．用太阳灶烧水（如图所示），水的温度升高是由能转化为水的内能，它是（选填“可再生”或“不可再生”）能．19．直流电动机两端的电压为5V，通过它的电流为1A，电动机线圈的电阻为1Ω，则电动机在10s内消耗的电能是J，产生的热量是J．20．小明用燃气灶把质量为12kg初温为20℃的水加热到100℃，燃烧掉0.42m3的天然气，则燃烧的天然气放出的热量是J，燃气灶的热效率是．（天然气的热值是3.2×107J/m3）三、作图题（每题2分，共4分）21．如图所示，OC为折射光线，根据折射光线作出相应的入射光线和反射光线．22．在图中作出物体沿斜面下滑时受到的摩擦力f的示意图．四、实验探究题（共20分）23．（6分）“探究凸透镜成像规律”：选用蜡烛、凸透镜（焦距f=10cm），光屏、光具座和火柴等器材．（1）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整三者的中心大致在上．（2）当物距在10cm＜u＜20cm时，像距的范围是cm，此时光屏上呈现（选填“倒立”或“正立”）的实像；物距、像距可用上的刻度尺测量．（3）如果发现烛焰的像成在光屏的上方，若要使烛焰成像在光屏中心，应将凸透镜向（选填“上”或“下”）调整．（4）当物距u′＜10cm时，我们才能观察到蜡烛的虚像．24．（7分）根据“测量石块密度”的操作步骤，回答下列问题：（1）用托盘天平测量石块质量；①将天平放在水平桌面上，把游码放到标尺左端的零刻度线处，调节使横梁平衡．②在加减砝码时，添加最小砝码后发现天平右盘略高于左盘，此时指针偏向分度盘的（选填“左”或“右”）侧，接下的操作是，直至横梁恢复平衡．③测出石块的质量为m石．（2）用量筒测量石块体积；①用细线系着石块放入装有水的量筒中（如图所示），发现石块没有完全浸没；取出石块后，接下的操作是，然后读出水的体积V1．②测出石块和水飞总体积V2后，求出石块的体积为V石．（3）石块密度的表达式．（4）如果将此石块带到太空中，石块的质量，密度．（均选填“不变”、“变大”或“变小”）25．（7分）“测量小灯泡的电功率”：选用小灯泡L（额定电压为3.8V）、电压表、电流表、滑动变阻器R和干电池4节等．（1）在图甲的虚线框内把实验电路图补充完整．（2）在连接电路时，开关应处于状态．（3）完成电路连接，试触时发现电压表指针向右偏转，电流表指针向左偏转，原因是．（4）纠正错误后，闭合开关S，移动滑片P电压表示数如图乙所示，为测量小灯泡的额定功率，滑片P应向（选填“a”或“b”）端移动，直至电压表的示数等于V，电流表的示数如图丙所示为A，则小灯泡的额定功率为W．五、计算题（共24分）26．（7分）小明用如图所示的动滑轮提升重物，将重为200N的物体A以0.1m/s的速度匀速提升了1m（不计摩擦，忽略绳、滑轮的重力）求：（1）拉力F的大小；（2）拉力F所做的功；（3）拉力F做功的功率．27．（7分）用细线竖直拉着一长方体物体，将物块从盛水的烧杯上方缓慢下降直至完全浸没水中，物块下降过程中，所受浮力F随下降高度h的变化关系如图所示，求：（1）物块的重力；（2）物块受到的最大浮力；（3）当物块刚好完全浸没时，物块下表面受到水的压强．28．（10分）如图所示的电路，电电压保持不变，R1=20Ω，当闭合开关S1、S3，断开S2时，电流表的示数为0.3A，当闭合开关能S2、S3，断开S1时，电流表的示数为1.2A．（1）求电电压；（2）求电阻R2的阻值；（3）当闭合S1，断开S2、S3时，电路消耗的电功率为P1；当闭合S2，断开S1、S2时，电路消耗的电功率为P2，且P1：P2=1：2，求电阻R3的阻值；（4）求整个电路消耗的最小电功率．2017年广西贺州市中考物理试卷参考答案与试题解析一、单项选择题（每小题3分，共36分）1．导体的电阻与下列哪个因素无关（）A．导体的材料 B．导体的粗细C．导体的长度 D．导体两端的电压【考点】IA：影响电阻大小的因素．【专题】31 ：定性思想；532：电压和电阻．【分析】根据课本的有关电阻决定因素的基础知识可知，导体的电阻大小由四个因素有关：材料；长度；横截面积；温度．将决定因素与选择项对应，即可确定答案．【解答】解：A、导体的电阻大小与导体的材料有关，在金属中，银的电阻率是最小的，故A不符合题意．B、导体的电阻还与导体的长度有关，且在其他因素相同的情况下，电阻大小与长度成正比，故B不符合题意．C、导体的电阻还与导体的横截面积有关，且在其他因素相同的情况下．导体电阻大小与横截面积成反比，故C不符合题意．D、影响电阻大小的因素主要有材料、长度、横截面积、温度四个，与导体中的电流和电压是无关的．故D符合题意．故选D【点评】导体的电阻是导体本身的一种性质，其决定因素与其本身的材料、长度、横截面积有关，若说与外界有关，也只与外界的温度这个因素有关．导体一定，则电阻一定．与导体两端电压的大小，导体中电流的大小等都没有关系．2．下列关于声现象的说法中，正确的是（）A．声音可以在固体中传播B．声音在真空中的传播速度为340m/sC．声音的频率越高，响度越大D．只要物体振动，我们就能听到声音【考点】92：声音的传播条件；93：声速；99：人耳感知声音的过程及听到声音的条件；9D：频率及音调的关系；9G：响度与振幅的关系．【专题】31 ：定性思想；511：声现象．【分析】（1）声音的传播需要介质，固体、液体、气体都可以成为传声的介质，不同介质传播声音的速度不同；（2）真空不能传播声音；（3）声音有三个特性，即音调、响度、音色；音调是指声音的高低，其与物体振动的频率有关；响度是指声音的大小，与振幅及据声的距离有关；（4）人耳的听觉有一定的范围，只能听到20～20000Hz之间的声音．【解答】解：A、声音的传播靠介质，在固体、液体、空气中都能传播，故A正确；B、声音不能在真空中传播，故B错误；C、响度是指声音的大小，其影响因素是振幅和距声的距离，故C错误；D、人耳的听觉范围是20～20000Hz，超出这一频率范围的声音人耳是听不到的，故有时物体振动我们听不到声音，故D错误．故选A．【点评】本题考查了声音的传播条件以及声音在不同介质中的传播速度等，是一道基础题，难度不大．3．下列关于电与磁的说法中，正确的是（）A．安培发现了电流的磁效应B．法拉第发现了电磁感应现象C．牛顿发现了通电导体在磁场中受力的作用D．奥斯特记述了地理的两极和地磁场的两极并不重合【考点】CP：电磁感应；C8：地磁场；CJ：磁场对通电导线的作用．【专题】31 ：定性思想；551：磁现象、电生磁；552：电动机、磁生电．【分析】根据我们对于科学家对于物理所作贡献的了解作答．【解答】解：A、奥斯特发现了电流的磁效应，故A错误；B、法拉第发现了电磁感应现象，故B正确；C、安培发现了通电导体在磁场中受力的作用，故C错误；D、沈括记述了地理的两极和地磁场的两极并不重合，故D错误．故选B．【点评】多了解物理学史，了解科学家的贡献，有利于对培养学习物理的兴趣．4．如图所示的测量仪器读数正确的是（）【考点】26：天平的使用；18：体温计的使用及其读数；64：长度的测量；74：弹簧测力计的使用与读数．【专题】13 ：实验题；5A3：基本仪器的使用专题．【分析】（1）使用天平测质量时左盘放物，右盘放砝码；读数规则是，物体的质量等于盘中砝码的总质量加上游码在标尺上对应的刻度值（游码左边缘）；（2）温度计读数时，首先看清温度计的分度值，再找该温度计的0刻度，确定液柱上表面是在零上还是零下再进行读数．（3）此题在弹簧测力计的量程内读数，由图示可知此弹簧测力计的最小刻度值为0.2N，根据弹簧测力计的读数规则即可读出示数．（4）读数时视线要与尺面垂直；读数时结果要估读到分度值的下一位．【解答】解：A、盘中砝码的总质量是100g+50g+5g=155g，游码在标尺上对应的刻度值是3g，则被测物体的质量是155g+3g=158g，故A错误；B、图中的体温计一个大格是1℃，其中又分了10份，故其分度值是0.1℃，差两个小格38℃，示数为37.8℃，故B正确；C、由图知：弹簧测力计的分度值为0.2N，因此弹簧测力计的示数：2N+2×0.2N=2.4N；故C错误；D、由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；物体左侧与0.00cm对齐，右侧与 2.0cm对齐，估读为2.00cm，所以物体的长度为L=2.00cm﹣0.00cm=2.00cm．故D错误．故选B．【点评】本题考查了天平、温度计及弹簧测力计即刻度尺的读数，弄清分度值是关键．5．如图所示的光滑轨道，BC为水平面，小球从A点静止释放运动到C点的过程中，小球的动能和重力势能的变化情况是（）A．A到B小球的重力势能不变B．A到B小球的动能减少C．B到C小球的重力势能增大D．B到C小球的动能不变【考点】FN：动能和势能的大小变化．【专题】12 ：应用题；593：机械能及其转化．【分析】（1）小球在运动过程中，没有发生弹性形变，不考虑弹性势能．从影响动能和重力势能大小的影响因素考虑．动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．（2）重点理解光滑的平面是不考虑摩擦阻力的．【解答】解：AB、小球在整个运动过程中，质量不变，从A到B时，高度减小，速度增大，因此势能减小，动能增大．故AB错误；CD、当从B到C时，根据牛顿第一定律，小球在水平面上做匀速直线运动，因此动能不变，势能不变．故C错误，D正确．故选D．【点评】掌握动能、重力势能、弹性势能的影响因素，利用控制变量法，判断动能、重力势能、弹性势能、机械能的变化．物理上有很多理想模型要理解其表示的含义，例如光滑的不考虑摩擦的，轻质杠杆是不考虑质量等．6．下列符合安全用电的是（）A．有金属外壳的家用电器其外壳要接地B．家用电器着火时，应迅速用水把火浇灭C．发现有人触电，立即用手把触电者拉离带电体D．使用试电笔，千万不要接触金属帽【考点】IV：安全用电原则．【专题】31 ：定性思想；48 ：归谬反证法；542：电与热、生活用电．【分析】（1）家庭电路中，用电器的金属外壳需要接地；（2）水是导体，并且具有流动性，不能直接用灭电器火灾；（3）发现有人触电或电引起的火灾，首先切断电，再实行救援措施；（4）使用测电笔辨别火线和零线时，用手接触笔尾金属帽，笔尖接触电线，氖管发光，表明检测的是火线．【解答】解：A、家庭电路中，用电器的金属外壳需要接地，这样可防止因用电器外壳漏电而触电．故A正确；B、家用电器或电线着火时，首先切断电，直接用水灭火容易再次诱发触电．故B错误；C、发生触电事故，首先切断电，再实行救援措施．故C错误；D、使用试电笔时，手要接触笔尾金属帽．故D错误．故选A．【点评】本题要求掌握触电急救原则、家电着火灭火原则、试电笔的使用方法、金属外壳用电器的接法等，本题具有现实意义，是一道好题．7．下列关于热现象的说法中，正确的是（）A．温度在0℃时，物体分子的热运动就停止B．南方的春天，室内的墙壁上会“流汗”，是熔化现象C．把酒精擦在手背上，感觉凉爽，是酒精汽化放热D．夏天，从冰箱取出冰冻的饮料，放置一会表面会湿，是液化现象【考点】GV：分子的运动；1H：汽化及汽化吸热的特点；1M：液化及液化现象．【专题】31 ：定性思想；522：汽化和液化、升华和凝华；523：分子热运动、内能．【分析】（1）任何物体的分子都在不停地做无规则运动；（2）判断物态变化现象首先要知道物态变化的定义，然后看物体是由什么状态变为什么状态，从而得出结论．【解答】解：A、当物体的温度为0℃时，组成物体的分子仍在不停地运动，故A错误；B、南方的春天，室内的墙壁上会“流汗”，是空中的水蒸气遇冷液化形成的，故B错误；C、把酒精擦在手背上，感觉凉爽，是酒精汽化（蒸发）吸热，故C错误；D、夏天，从冰箱取出冰冻的饮料，放置一会表面会湿，是空中的水蒸气遇到冷的饮料瓶液化形成的小水珠，是液化现象，故D正确．故选D．【点评】本题考查的是分子的运动、生活中物态变化现象的判断，物态变化知识是中考必考的知识点，需要掌握．8．如图所示，下列描述正确的是（）A．甲图：利用灵敏电流计可以准确测量电流值B．乙图：同名磁极相互吸引C．丙图：比较两次实验得出压力的作用效果与受力面积的关系D．丁图：用吸管像两乒乓球中间吹气，乒乓球靠拢【考点】C4：磁极间的相互作用；82：压强；8：流体压强与流速的关系；HW：电流的测量．【专题】31 ：定性思想；5AA：其他综合题．【分析】（1）利用灵敏电流计可以大致反映感应电流的大小；（2）同名磁极相互排斥；（3）压力的作用效果与压力大小和受力面积有关；（4）流速越大的地方，压强越小．【解答】解：A、甲图灵敏电流计没有刻度值，利用灵敏电流计可以大致反映电流的大小，故A错误；B、图中是两个N极相互靠近，利用同名磁极相互排斥，故B错误；C、丙图压力和受力面积都不同，不能比较两次实验得出压力的作用效果与受力面积的关系，故C错误；D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强大，压着乒乓球向中间靠拢，故D正确．故选D．【点评】本题考查了灵敏电流表的作用、磁极间的相互作用、影响压力作用效果的因素、流体压强和流速的关系等知识，综合性强，但难度不大．9．下列说法中，正确的是（）A．静止的物体一定不受力的作用B．运动的物体一定受到力的作用C．物体运动方向发生改变，一定受到力的作用D．物体受到力的作用，速度大小一定发生改变【考点】6U：力与运动的关系．【专题】31 ：定性思想；572：运动和力．【分析】（1）物体受平衡力作用、所受合力为零时，处于平衡状态，可以静止，也可能做匀速直线运动．（2）力是改变物体运动状态的原因，物体的运动不需要力维持；（3）运动状态的改变包括运动方向的改变和运动速度的改变．【解答】解：A、静止的物体可能受到平衡力作用，如静止在桌面上的茶杯，受到重力与支持力这一对平衡力作用，故A错误；B、物体的运动不需要力维持，运动的物体可能不受力也可能受平衡力，故B错误；C、力是改变物体运动状态的原因，物体运动方向发生改变，说明运动状态发生改变，一定受到力的作用，故C正确；D、物体受到力的作用，但受到的是平衡力，运动状态不发生变化，速度大小不变，或受到非平衡力的作用，只改变运动方向，速度大小不变，故D错误．故选C．【点评】本题考查了力与运动的关系，难度不大，是一道基础题，熟练掌握基础知识即可正确解题．10．如图所示，电的电压不变，闭合开关，滑片P从右向左移动，下列说法正确的是（）A．电压表示数变大B．电压表示数变小C．电流表示数变大D．电流表示数变小【考点】I：电路的动态分析．【专题】31 ：定性思想；49 ：顺推法；5A8：电路变化分析综合题．【分析】①由图知，闭合开关，定值电阻和滑动变阻器串联，电压表测量电电压，电流表测量电路电流；②在串联电路中，一个电阻不变，另一个电阻增大，总电阻增大；③在电压一定时，电路电流与电阻成反比．【解答】解：由图知，闭合开关，定值电阻和滑动变阻器串联，AB、电压表测量电电压，已知电电压不变，所以滑片无论如何移动，电压表示数都不变．故A、B错误；CD、电流表测量电路中的电流，滑片P从右向左移动，滑动变阻器接入电路的电阻变小，电路总电阻变小；电电压不变，由公式I=知，电路中电流变大，即电流表示数变大．故C正确，D错误．故选C．【点评】此题考查的是动态电路的分析，难度不大．正确判断电压表测量位置及电路电阻变化，是解答此题的关键．11．把鸡蛋浸入盛水的杯中，鸡蛋沉在杯底（如图甲所示），再往杯中加盐使鸡蛋悬浮（如图乙所示），下列说法正确的是（）A．液体的密度：ρ甲=ρ乙B．鸡蛋排开液体的质量：m甲＜m乙C．鸡蛋受到的浮力：F甲=F乙D．液体对杯底的压强：P甲=P乙【考点】8S：物体的浮沉条件及其应用．【专题】12 ：应用题；26 ：错解分析题；584：浮沉的应用．【分析】同一只鸡蛋质量不变，则的重力不变，根据图甲中沉底、图乙中悬浮，利用物体的浮沉条件即可判断不同情况下鸡蛋的密度和所受浮力之间的关系；根据阿基米德原理即可判断排开液体的质量关系；根据p=ρgh 即可判断液体对容器底的压强关系． 【解答】解：鸡蛋在甲中沉入水底，则ρ甲＜ρ鸡蛋，F 甲＜G ；在图乙中悬浮，则ρ乙=ρ鸡蛋，F 乙=G ； 所以，液体的密度ρ甲＜ρ乙，故A 错误；鸡蛋受到的浮力F 甲＜F 乙，故C 错误； 由F 浮=G 排=m 排g 可知：鸡蛋排开液体的质量m 甲＜m 乙，故B 正确；由图可知液体的深度相同，根据p=ρgh 可知，液体对容器底的压强p 甲＜p 乙，故D 错误． 故选B ．【点评】本题考查了物体浮沉条件的应用，记住条件是关键，要注意同一只鸡蛋的鸡蛋质量不变，则重力不变．12．如图所示的电路中，闭合开关S ，两只电压表的指针偏转角度相同，则R 1：R 2等于（ ）A ．5：1B ．1：5C ．4：1D ．1：4【考点】IH ：欧姆定律的应用．【专题】12 ：应用题；533：欧姆定律．【分析】由电路图可知，R 1与R 2串联，电压表V 2测电的电压，电压表V 1测R 2两端的电压；两只电压表指针位置相同时，大量程示数是小量程示数的5倍，根据串联电路的电压特点求出两电阻两端的电压之比，根据串联电路的电流特点和欧姆定律求出两电阻的阻值之比． 【解答】解：由电路图可知，闭合开关S，R1与R2串联，电压表V2测电电压，电压表V1测R2两端的电压；因串联电路中总电压等于各分电压之和，且两个电压表指针偏转角度相同，所以，V2用的是大量程，V1用的是小量程，且电压表V2的示数是电压表V1示数的5倍，设V1示数为k，则V2示数为5k，根据串联电路电压规律可得，两电阻两端的电压之比：===，因串联电路中各处的电流相等，所以，两电阻的阻值之比：==．故选C．【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是知道电表指针偏角相同时大量程的示数是小量程示数的5倍．二、填空题（每空1分，共16分）13．喝完牛奶后，用力吸了一下吸管，牛奶盒变瘪了，这个现象说明力可以改变物体的形状，还可以证实大气压的存在．【考点】6F：力的作用效果；8E：大气压强的存在．【专题】12 ：应用题；572：运动和力；582：气体的压强、流体压强与流速的关系．【分析】（1）力的作用效果有两个：①力可以改变物体的形状即使物体发生形变．②力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生变化．（2）许多现象能证实大气压的存在，如：用吸管吸饮料、吸盘式挂衣钩、瓶吞鸡蛋等．【解答】解：（1）用力吸了一下吸管，牛奶盒变瘪了，这个现象说明力可以改变物体的形状；（2）用力吸了一下吸管，牛奶盒变瘪了，说明大气压的存在；故答案为：形状；大气压．【点评】深入理解力的两个作用效果以及大气压的存在；是解答此题的关键．14．小明骑着共享单车在平直路面上匀速前进，人和车的总重力与地面对单车的支持力是平衡力；停止蹬踏后，单车继续向前滑行，这是由于单车具有惯性．【考点】6R：平衡力的辨别；6L：惯性．【专题】12 ：应用题；572：运动和力．【分析】二力平衡的条件是两个力大小相等，方向相反，作用在同一条直线上，作用在同一个物体上；物体保持原运动状态不变的性质称为惯性，且一切物体都具有惯性．【解答】解：小明骑着共享单车在平直路面上匀速前进，人和车的总重力与地面对单车的支持力大小相等，方向相反，作用在同一条直线上，作用在同一个物体上，是一对平衡力；停止蹬踏后，由于单车具有惯性，要保持原的方向继续运动，所以单车继续向前滑行．故答案为：地面对单车的支持力；惯性．【点评】本题考查二力平衡的判断、惯性的有关问题，充分利用了生活中常见的现象，说明了物理自于生活．15．街道两旁的节日小彩灯同时亮同时灭，由此不能（选填“能”或“不能”）判断其连接方式，如果其中一只彩灯烧杯，其它彩灯仍然发光，由此可判断彩灯的连接方式为并（选填“串”或“并”）联．【考点】HT：串联电路和并联电路的辨别．【专题】12 ：应用题；531：电流和电路．【分析】串联电路中各用电器之间相互影响，并联电路中各用电器之间互不影响，串联电路需要一个开关就能控制整个电路，并联电路干路开关控制整个电路，支路开关控制各自的支路．【解答】解：串联电路的开关控制整个电路，并联电路中干路开关控制整个电路，因此街道两旁的节日小彩灯同时亮同时灭不能判断其连接方式；如果其中一只彩灯烧杯，其它彩灯仍然发光，由此可以判断彩灯的连接方式是并联，因为并联电路有多条路径，各用电器之间互不影响．故答案为：不能；并．【点评】本题主要考查学生对串并联电路的连接方法的了解和掌握，属电学基础题．。
广西贺州市2017年中考物理真题试题(附解析)
广西贺州市2017年中考物理真题试题一、单项选择题（每小题3分，共36分）1．导体的电阻与下列哪个因素无关（）A．导体的材料B．导体的粗细C．导体的长度D．导体两端的电压【答案】D【解析】【考点定位】影响导体电阻的因素2．下列关于声现象的说法中，正确的是（）A．声音可以在固体中传播B．声音在真空中的传播速度为340m/sC．声音的频率越高，响度越大D．只要物体振动，我们就能听到声音【答案】A【解析】试题分析：声音可以固体、液体和气体中传播，故A正确；声音在真空中不能传播，故B错；声音的响度与振幅有关，与振动的频率无关，故C错；要听到声音除了有振动以外，还有可传播声音的介质，故D错；应选A。
【考点定位】声现象3．下列关于电与磁的说法中，正确的是（）A．安培发现了电流的磁效应B．法拉第发现了电磁感应现象C．牛顿发现了通电导体在磁场中受力的作用D．奥斯特记述了地理的两极和地磁场的两极并不重合【答案】B【解析】试题分析：电流的磁效应是奥斯特发现的，故A错；电磁感应现象是法拉弟发现的，故B正确；最早发现通电导体在磁场中受力的作用的是安培，故C错；记述了地理的两极和地磁场的两极并不重合的科学家是沈括，故D错；应选B。
【考点定位】电和磁4．如图所示的测量仪器读数正确的是（）【答案】B【解析】【考点定位】测量工具有用法5．如图所示的光滑轨道，BC为水平面，小球从A点静止释放运动到C点的过程中，小球的动能和重力势能的变化情况是（）A．A到B小球的重力势能不变B．A到B小球的动能减少C．B到C小球的重力势能增大D．B到C小球的动能不变【答案】D【解析】试题分析：由图示可知，小球从A到B高度减小，重力势能减小，故A错；小球从A到B速度变大，动能增大，故B错；小球从B到C高度不变，重力势能不变，故C错；由于平面是光滑的，小球不受摩擦力，所以小球在平面上是匀速直线运动，所以从B到C的速度不变，动能不变，故D正确；应选D。
2017年中考真题精品解析 物理(广西桂林卷)+答案
一、选择题（共12小题，每小题3分，满分36分）1．通常情况下，以下物体属于导体的是（）A．铁丝B．木块C．陶瓷碗D．橡胶轮胎【答案】A【解析】【考点定位】导体2．发现正在使用的电器突然冒烟起火，首先应（）A．切断电源B．用水浇灭C．找湿被子盖住D．找灭火器灭火【答案】A【解析】试题分析：当发生电火灾时，迅速拉下开关，切断电源，故A正确；水是导体，用水去灭电火灾容易发生触电，故B错误；水是导体，湿被子也成了导体，用湿被子盖住容易发生触电，故C错误；找灭火器灭火会延误最佳灭火时机，故D错误；故应选A。
【考点定位】安全用电原则3．智能手环可随时记录佩戴人的运动数据，且能将数据无线传输到手机上显示，如图所示，将数据从智能手环无线传输到手机是利用（）A．光纤B．电磁波C．超声波D．次声波【答案】B【解析】试题分析：将数据从智能手环无线传输到手机是通过电磁波以无线的方式向手机发送运动的统计数据，故应选B。
【考点定位】电磁波的传播4．假如摩擦力消失了，将会直接导致（）A．声音不能传播B．冰块不能漂浮于水面C．徒手不能爬上直杆D．电灯通电后不能发光【答案】C【解析】【考点定位】摩擦力的大小5．下列有关分子动理论的说法，正确的是（）A．分子之间没有空隙B．分子的运动是规则的C．温度越高，分子运动越剧烈D．肉眼可以直接看清分子的形状【答案】C【解析】试题分析：分子动理论的基本知识：物质是由分子组成的；一切物质的分子永不停息地做无规则运动，且温度越高，分子运动越剧烈；分子间有相互作用的引力和斥力；分子间有间隙，故AB错误，C正确；分子很小，需要用电子显微镜才能看清，故D错误；故应选C。
【考点定位】分子动理论的基本观点6．如图所示用电设备中，内部结构不含电动机的是（）A．电吹风B．洗衣机C．电动自行车D．电热水壶【答案】D【解析】试题分析：电吹风、洗衣机和电动自行车是利用电动机工作的，电热水壶没有电动机，故应选D。
【考点定位】实用电动机的构造、特点和应用7．“一道残阳铺水中，半江瑟瑟半江红．”是白居易的诗句，诗里描绘的太阳在水中的像属于（）A．色散现象B．透镜成像C．小孔成像D．平面镜成像【答案】D【解析】试题分析：倒影是物体在水面发生反射形成的虚像，“一道残阳铺水中，半江瑟瑟半江红”，诗里描绘的太阳在水中的像，此现象如同平面镜成像，故应选D。
广西崇左2017中考物理试题含答案解析
一、单项选择题（每小题3分，共45分）1．在国际单位制中，电流的基本单位是（）A．W B．V C．A D．Ω2．某一校道旁立着如图所示的交通标志牌，由此可知（）A．此标志位限速标志B．此标志位限重标志C．汽车对该路面的压力不得超过2000ND．汽车通过该路段的速度不得超过20m/s3．冬天在浴室里洗热水澡时，浴室内的镜子会变得很“模糊”，产生该现象的原因是空气中的水蒸气发生了（）A．熔化B．液化C．汽化D．凝固4．如图所示，打开水坝的闸门时，液体压强使坝底的水奔流而出，则决定坝底水的压强大小的因素是（）A．水的体积B．水的深度C．坝的宽度D．坝的高度5．如图所示，小强用大小相同的力往同一方向推开家里的门时，发现推A点比推C点要容易，这说明力的作用效果跟下面哪个因素有关（）A．力的大小B．力的方向C．力的作用点D．物体的运动状态6．下列交通安全提示语，不是为了防止惯性带危害的是（）A．珍爱生命，远离酒驾B．车辆起步，站稳扶好C．学校路段，减速慢行D．保持车距，安全行驶7．如图所示的电工带电操作中，不会发生触电事故的是（）A．B．C．D．8．下列关于电磁波的说法正确的是（）A．电磁波在空气中的传播速度是340m/sB．电磁波只能传递声音信号，不能传递图象信号C．微信聊天时手机发射的电磁波不能在真空中传播D．北斗卫星定位系统既可以发射也可以接收电磁波9．如图所示，是我国自行制造的第一艘航空母舰静止在海面上，下列分析正确的是（）A．航空母舰所受的浮力大于它所受的重力B．航空母舰排开的海水越多受到的浮力越大C．航空母舰受到的浮力大小跟它本身的密度有关D．航空母舰的排水量约为7×104t，表示它空载时排开水的质量约为7×104t10．如图所示，是我国首架自行研制的C919大飞机在加速升空的过程，对其机械能的变化情况，下列分析正确的是（）A．动能增大，重力势能减小B．动能减小，重力势能增大C．动能增大，重力势能增大D．动能减小，重力势能减小11．如图所示，图甲是小车甲运动的s﹣t图象，图乙是小车乙运动的v﹣t图象，由图象可知（）A．甲车速度大于乙车速度B．甲、乙两车都由静止开始运动C．甲、乙两车都以10m/s匀速运动D．甲、乙两车经过5s通过的路程都是10m12．由同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联接入电路中，不计温度的影响，下列判断正确的是（）A．通过两段导体的电流：I AB＜I BCB．两段导体的电阻值：R AB=R BCC．两段导体的电阻值：R AB＞R BCD．两段导体发热的功率：P AB＜P BC13．老奶奶用放大镜看报纸时，为了看到更大的清晰的像，她常常这样做（）A．报纸与眼睛不动，放大镜离报纸远一些B．报纸与眼睛不动，放大镜离报纸近一些C．报纸与放大镜不动，眼睛离报纸远一些D．报纸与放大镜不动，眼睛离报纸近一些14．如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，从电流表示数大小就可知道油箱内油量的多少．观察分析图示可知，下列说法错误的是（）A．电流表可以改装成油量表B．R0在电路中起到保护电路的作用C．油量增加，R的阻值减小，电流表示数变大D．油量减少，R的阻值减小，电流表示数变小15．如图所示，电电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω二、填空题（每空1分，共12分）16．如图甲所示，是东汉学者王充在《论衡》中记载的司南，静止时它的长柄指向．在我国的《史记》和《梦溪笔谈》中都有关于海市蜃楼的记录，如图乙所示，海市蜃楼是一种由光的产生的现象．17．如图甲所示，在医院里医生通过听诊器给病人诊病，是利用了声可以传递（选填“信息”或“能量”）的性质；另外，在医院里我们还经常看到如图乙所示的“静”字，其目的是提醒大家要注意控制好声音的（选填“音调”、“响度”、或“音色”），以免影响他人．18．可燃冰在燃烧时把化学能转化为能，而可燃冰与煤和石油一样都属于（选填“可再生”或“不可再生”）能，可见掌握最好的可燃冰技术，具有重要的意义．19．人们在冬天常常搓手取暖，这是通过（选填“热传递”或“做功”）的方式改变物体内能，这里的能量转化方式与四冲程汽油机工作时的（选填“压缩”或“做功”）冲程相同．20．如图所示，重为100N的物体A在拉力F=5N作用下沿水平面做匀速直线运动，已知滑轮组机械效率为60%，物体A运动的速度为0.5m/s，则物体A在20s内通过的路程为m，该机械所做的有用功的功率为W．（忽略绳子和滑轮的重力）21．如图所示，电电压保持不变，如果闭合开关S后，滑动变阻器的滑片P从a端移至距离b 端ab处的过程中，电流表示数的变化范围是0.2A﹣0.6A，电压表示数的变化范围是1.0V﹣3.0V，那么R0的阻值是Ω，该电路消耗的总功率的变化范围是．三、作图、实验与探究题（共19分）22．如图所示，当开关闭合时，请标出通电螺线管右端的极性和用箭头标出小磁针N极的偏转方向．23．如图所示，铁球正在水中下沉，请画出此时铁球的受力示意图（忽略水的阻力）24．下面是小红进行“探究平面镜成像特点”的活动过程：（1）组装仪器时，如图所示，要使玻璃板与水平桌面的白纸相互（选填“平行”或“垂直”）；（2）在实验中，小红看到两个不重合的蜡烛A的像，为了消除这个影响，下列做法可行的是（选填序号）；A．换用较薄的玻璃板B．换用较厚的玻璃板C．调整观察蜡烛A的像的角度（3）消除影响后，移动蜡烛A逐渐靠近玻璃板，观察到它的像的大小（选填“变大”、“不变”或“变小”）；（4）实验中，移去在蜡烛A成像位置处的蜡烛B，在其原位置放一光屏，发现光屏上不能承接到蜡烛A的像，说明平面镜所成的像是（选填“实”或“虚”）像．25．小明想知道某均质圆柱体的密度，于是他用天平和量筒等器材做了如下实验：（1）将天平放在水平台上，把游码放到标尺左端零刻度线处，发现指针偏向分度盘的右侧，要使横梁平衡，应将平衡螺母向（选填“左”或“右”）调；（2）用天平测量圆柱体的质量，当天平平衡时，放在右盘中的砝码和游码的位置如图甲所示，则圆柱体的质量为g；（3）如图乙、丙和丁所示，用量筒并采用“压入法”（用一根细而长的铁丝将物体压入水中）测圆柱体的体积，则圆柱体体积V为cm3；（4）根据测量结果可知圆柱体的密度ρ为g/m3；（5）细心的小明观察发现把圆柱体放在另一种已知密度为ρ0的液体中也能漂浮在液面上，则圆柱体露出液面的体积的表达式为：V露= （请用ρ0、ρ、V等符号表示）26．如图所示，在“探究通过导体的电流与导体两端的电压的关系”实验中，某小组选用两节新干电池为电，规格为“20Ω1A”的滑动变阻器等器材进行实验：（1）请根据图甲的实物图将图乙的电路图补充完整；（2）连接电路时开关应该．闭合开关，发现电压表无示数，电流表有示数但没超出量程，则产生故障的原因可能是导体电阻（选填“断路”或“短路”）；（3）排除故障后，闭合开关，移动滑动变阻器的滑片，若电流表的示数如图丙所示，其读数为A；（4）改变滑动变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示，由测得数据可知，当电阻一定时，导体中的电流与电压成正比，导体电阻为Ω（结果保留一位小数）：可采取的方法是（写出一种即可）四、综合应用题（共24分）27．如图所示是某太阳能热水器，水容量为100L，该热水器在冬季有效日照时段里，平均每平方米的面积上每小时接收的太阳能约为2.8×106J ，若该热水器接收太阳能的有效面积为1.5m 2，每天日照时间按8h 计算，若这些太阳能能使装满水的热水器中的水温从20℃升高到60℃[水的比热容为4.2×103J/（g •℃），水的密度为1.0×103g/m 3]，求：（1）热水器中水的质量；（2）一天内热水器中的水吸收的热量；（3）热水器在冬季的效率．28．小明同学为了增加所设计机器人的可观赏性，他想用亮度可调节的红、绿灯做它的眼睛，现已知红灯L 1规格为“6V 3W ”，为了测出绿灯L 2及电位器（滑动变阻器）R 的规格，他选用红灯L 1和绿灯L 2及电位器R 等元件涉及了如图所示电路（电电压不变，不考虑灯丝电阻的变化）．求：（1）当闭合开关S 、S 1，断开S 2，且电位器R 的滑片P 移至b 端时，L 1正常发光，流过L 1的电流及电的电压；（2）当闭合开关S 、S 1和S 2，且电位器的滑片P 移至b 端时，L 2正常发光，电流表的示数增大了1A ，灯L 2的额定电压和额定功率；（3）当闭合开关S 、S 2，断开S 1，且电位器的滑片P 移至R 中点时，电流表的示数为0.25A ，小明选用的电位器R 的最大阻值；（4）该电路消耗的最小电功率．29．经济建设中永达大量机械设备，某种起重机结构如图所示，A处时动滑轮，B、O处时定滑轮，D是柱塞（起重时柱塞沿竖直DC方向对吊臂C点有支撑力），E是卷扬机．作用在动滑轮A上共有3股钢丝绳，卷扬机转动使钢丝绳带动你动滑轮A提升重物，起重机的吊臂OCB可以看做杠杆，且OB：OC=5：1，用该起重机将浸没在水中的长方体集装箱匀速提出（忽略水的阻力），放在水平地面上，集装箱质量为4×104g、底面积为10m2、高为2m．（g取10N/g，ρ水=1.0×103g/m3）求：（1）浸没在水中的集装箱受到的浮力；（2）当集装箱放在水平地面上，起重机未对集装箱施力时，集装箱对地面的压强；（3）若集装箱在水中被提升2m（没露出水面），集装箱受到的拉力所做的功；（4）当集装箱被提起且仍浸没在水中时，若起重机立柱DC对吊臂C点竖直向上的作用力为2×106N，起重机的滑轮组的机械效率．（吊臂、定滑轮、钢丝绳的重力以及轮与绳的摩擦不计）一、单项选择题（每小题3分，共45分）1．在国际单位制中，电流的基本单位是（）A．W B．V C．A D．Ω【答案】C【解析】试题分析：在国际单位制中：W也就是瓦特，是功率的单位，故A不符合题意；V也就是伏特，是电压的单位，故B不符合题意；A也就是安培，是电流的单位，故C符合题意；Ω也就是欧姆，是电阻的单位，故D不符合题意；故应选C。
广西崇左2017中考物理试题含答案解析
一、单项选择题（每小题3分，共45分）1．在国际单位制中，电流的基本单位是（）A．W B．V C．A D．Ω2．某一校道旁立着如图所示的交通标志牌，由此可知（）A．此标志位限速标志B．此标志位限重标志C．汽车对该路面的压力不得超过2000ND．汽车通过该路段的速度不得超过20m/s3．冬天在浴室里洗热水澡时，浴室内的镜子会变得很“模糊”，产生该现象的原因是空气中的水蒸气发生了（）A．熔化B．液化C．汽化D．凝固4．如图所示，打开水坝的闸门时，液体压强使坝底的水奔流而出，则决定坝底水的压强大小的因素是（）A．水的体积B．水的深度C．坝的宽度D．坝的高度5．如图所示，小强用大小相同的力往同一方向推开家里的门时，发现推A点比推C点要容易，这说明力的作用效果跟下面哪个因素有关（）A．力的大小B．力的方向C．力的作用点D．物体的运动状态6．下列交通安全提示语，不是为了防止惯性带危害的是（）A．珍爱生命，远离酒驾B．车辆起步，站稳扶好C．学校路段，减速慢行D．保持车距，安全行驶7．如图所示的电工带电操作中，不会发生触电事故的是（）A．B．C．D．8．下列关于电磁波的说法正确的是（）A．电磁波在空气中的传播速度是340m/sB．电磁波只能传递声音信号，不能传递图象信号C．微信聊天时手机发射的电磁波不能在真空中传播D．北斗卫星定位系统既可以发射也可以接收电磁波9．如图所示，是我国自行制造的第一艘航空母舰静止在海面上，下列分析正确的是（）A．航空母舰所受的浮力大于它所受的重力B．航空母舰排开的海水越多受到的浮力越大C．航空母舰受到的浮力大小跟它本身的密度有关D．航空母舰的排水量约为7×104t，表示它空载时排开水的质量约为7×104t10．如图所示，是我国首架自行研制的C919大飞机在加速升空的过程，对其机械能的变化情况，下列分析正确的是（）A．动能增大，重力势能减小B．动能减小，重力势能增大C．动能增大，重力势能增大D．动能减小，重力势能减小11．如图所示，图甲是小车甲运动的s﹣t图象，图乙是小车乙运动的v﹣t图象，由图象可知（）A．甲车速度大于乙车速度B．甲、乙两车都由静止开始运动C．甲、乙两车都以10m/s匀速运动D．甲、乙两车经过5s通过的路程都是10m12．由同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联接入电路中，不计温度的影响，下列判断正确的是（）A．通过两段导体的电流：I AB＜I BCB．两段导体的电阻值：R AB=R BCC．两段导体的电阻值：R AB＞R BCD．两段导体发热的功率：P AB＜P BC13．老奶奶用放大镜看报纸时，为了看到更大的清晰的像，她常常这样做（）A．报纸与眼睛不动，放大镜离报纸远一些B．报纸与眼睛不动，放大镜离报纸近一些C．报纸与放大镜不动，眼睛离报纸远一些D．报纸与放大镜不动，眼睛离报纸近一些14．如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，从电流表示数大小就可知道油箱内油量的多少．观察分析图示可知，下列说法错误的是（）A．电流表可以改装成油量表B．R0在电路中起到保护电路的作用C．油量增加，R的阻值减小，电流表示数变大D．油量减少，R的阻值减小，电流表示数变小15．如图所示，电电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω二、填空题（每空1分，共12分）16．如图甲所示，是东汉学者王充在《论衡》中记载的司南，静止时它的长柄指向．在我国的《史记》和《梦溪笔谈》中都有关于海市蜃楼的记录，如图乙所示，海市蜃楼是一种由光的产生的现象．17．如图甲所示，在医院里医生通过听诊器给病人诊病，是利用了声可以传递（选填“信息”或“能量”）的性质；另外，在医院里我们还经常看到如图乙所示的“静”字，其目的是提醒大家要注意控制好声音的（选填“音调”、“响度”、或“音色”），以免影响他人．18．可燃冰在燃烧时把化学能转化为能，而可燃冰与煤和石油一样都属于（选填“可再生”或“不可再生”）能，可见掌握最好的可燃冰技术，具有重要的意义．19．人们在冬天常常搓手取暖，这是通过（选填“热传递”或“做功”）的方式改变物体内能，这里的能量转化方式与四冲程汽油机工作时的（选填“压缩”或“做功”）冲程相同．20．如图所示，重为100N的物体A在拉力F=5N作用下沿水平面做匀速直线运动，已知滑轮组机械效率为60%，物体A运动的速度为0.5m/s，则物体A在20s内通过的路程为m，该机械所做的有用功的功率为W．（忽略绳子和滑轮的重力）21．如图所示，电电压保持不变，如果闭合开关S后，滑动变阻器的滑片P从a端移至距离b 端ab处的过程中，电流表示数的变化范围是0.2A﹣0.6A，电压表示数的变化范围是1.0V﹣3.0V，那么R0的阻值是Ω，该电路消耗的总功率的变化范围是．三、作图、实验与探究题（共19分）22．如图所示，当开关闭合时，请标出通电螺线管右端的极性和用箭头标出小磁针N极的偏转方向．23．如图所示，铁球正在水中下沉，请画出此时铁球的受力示意图（忽略水的阻力）24．下面是小红进行“探究平面镜成像特点”的活动过程：（1）组装仪器时，如图所示，要使玻璃板与水平桌面的白纸相互（选填“平行”或“垂直”）；（2）在实验中，小红看到两个不重合的蜡烛A的像，为了消除这个影响，下列做法可行的是（选填序号）；A．换用较薄的玻璃板B．换用较厚的玻璃板C．调整观察蜡烛A的像的角度（3）消除影响后，移动蜡烛A逐渐靠近玻璃板，观察到它的像的大小（选填“变大”、“不变”或“变小”）；（4）实验中，移去在蜡烛A成像位置处的蜡烛B，在其原位置放一光屏，发现光屏上不能承接到蜡烛A的像，说明平面镜所成的像是（选填“实”或“虚”）像．25．小明想知道某均质圆柱体的密度，于是他用天平和量筒等器材做了如下实验：（1）将天平放在水平台上，把游码放到标尺左端零刻度线处，发现指针偏向分度盘的右侧，要使横梁平衡，应将平衡螺母向（选填“左”或“右”）调；（2）用天平测量圆柱体的质量，当天平平衡时，放在右盘中的砝码和游码的位置如图甲所示，则圆柱体的质量为g；（3）如图乙、丙和丁所示，用量筒并采用“压入法”（用一根细而长的铁丝将物体压入水中）测圆柱体的体积，则圆柱体体积V为cm3；（4）根据测量结果可知圆柱体的密度ρ为g/m3；（5）细心的小明观察发现把圆柱体放在另一种已知密度为ρ0的液体中也能漂浮在液面上，则圆柱体露出液面的体积的表达式为：V露= （请用ρ0、ρ、V等符号表示）26．如图所示，在“探究通过导体的电流与导体两端的电压的关系”实验中，某小组选用两节新干电池为电，规格为“20Ω1A”的滑动变阻器等器材进行实验：（1）请根据图甲的实物图将图乙的电路图补充完整；（2）连接电路时开关应该．闭合开关，发现电压表无示数，电流表有示数但没超出量程，则产生故障的原因可能是导体电阻（选填“断路”或“短路”）；（3）排除故障后，闭合开关，移动滑动变阻器的滑片，若电流表的示数如图丙所示，其读数为A；（4）改变滑动变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示，由测得数据可知，当电阻一定时，导体中的电流与电压成正比，导体电阻为Ω（结果保留一位小数）：题，可采取的方法是（写出一种即可）四、综合应用题（共24分）27．如图所示是某太阳能热水器，水容量为100L ，该热水器在冬季有效日照时段里，平均每平方米的面积上每小时接收的太阳能约为2.8×106J ，若该热水器接收太阳能的有效面积为1.5m 2，每天日照时间按8h 计算，若这些太阳能能使装满水的热水器中的水温从20℃升高到60℃[水的比热容为4.2×103J/（g •℃），水的密度为1.0×103g/m 3]，求：（1）热水器中水的质量；（2）一天内热水器中的水吸收的热量；（3）热水器在冬季的效率．28．小明同学为了增加所设计机器人的可观赏性，他想用亮度可调节的红、绿灯做它的眼睛，现已知红灯L 1规格为“6V 3W ”，为了测出绿灯L 2及电位器（滑动变阻器）R 的规格，他选用红灯L 1和绿灯L 2及电位器R 等元件涉及了如图所示电路（电电压不变，不考虑灯丝电阻的变化）．求：（1）当闭合开关S 、S 1，断开S 2，且电位器R 的滑片P 移至b 端时，L 1正常发光，流过L 1的电流及电的电压；（2）当闭合开关S 、S 1和S 2，且电位器的滑片P 移至b 端时，L 2正常发光，电流表的示数增大了1A ，灯L 2的额定电压和额定功率；（3）当闭合开关S 、S 2，断开S 1，且电位器的滑片P 移至R 中点时，电流表的示数为0.25A ，小明选用的电位器R 的最大阻值；（4）该电路消耗的最小电功率．29．经济建设中永达大量机械设备，某种起重机结构如图所示，A处时动滑轮，B、O处时定滑轮，D是柱塞（起重时柱塞沿竖直DC方向对吊臂C点有支撑力），E是卷扬机．作用在动滑轮A上共有3股钢丝绳，卷扬机转动使钢丝绳带动你动滑轮A提升重物，起重机的吊臂OCB可以看做杠杆，且OB：OC=5：1，用该起重机将浸没在水中的长方体集装箱匀速提出（忽略水的阻力），放在水平地面上，集装箱质量为4×104g、底面积为10m2、高为2m．（g取10N/g，ρ=1.0×103g/m3）求：水（1）浸没在水中的集装箱受到的浮力；（2）当集装箱放在水平地面上，起重机未对集装箱施力时，集装箱对地面的压强；（3）若集装箱在水中被提升2m（没露出水面），集装箱受到的拉力所做的功；（4）当集装箱被提起且仍浸没在水中时，若起重机立柱DC对吊臂C点竖直向上的作用力为2×106N，起重机的滑轮组的机械效率．（吊臂、定滑轮、钢丝绳的重力以及轮与绳的摩擦不计）一、单项选择题（每小题3分，共45分）1．在国际单位制中，电流的基本单位是（）A．W B．V C．A D．Ω【答案】C【解析】试题分析：在国际单位制中：W也就是瓦特，是功率的单位，故A不符合题意；V也就是伏特，是电压的单位，故B不符合题意；A也就是安培，是电流的单位，故C符合题意；Ω也就是欧姆，是电阻的单位，故D不符合题意；故应选C。
广西柳州市初中物理中考真题卷
广西柳州市初中物理中考真题卷姓名:________ 班级:________ 成绩:________一、选择题（每小题3分，共24分，每小题给出的四个选项中有一个或 (共8题；共19分)1. （2分） (2016八上·滨州期中) 下列对生活中常见物理数据的说法中正确的是（）A . 水的沸点一定是100℃B . 中学生脉搏跳动一次的时间约为3sC . 成年人散步的速度约为5m/sD . 教室内课桌的高度约为80cm2. （2分）下列做法属于在传播途径中控制噪声的是（）A . 汽车进入市区后禁止鸣喇叭B . 图书馆里不能大声喧哗C . 飞机旁的工作人员带上耳罩D . 高速公路两侧安装透明板墙3. （2分） (2016八下·滨海开学考) 图中蜡烛在光屏上成清晰缩小的像，下列哪项操作能使烛焰在光屏上成清晰放大的像（）A . 透镜不动，蜡烛、光屏向右移动B . 透镜不动，蜡烛、光屏靠近透镜C . 透镜、光屏都不动，蜡烛向右移动D . 蜡烛、光屏都不动，透镜靠近光屏4. （3分） (2016八下·密云期末) 下列实例中，是为了增大摩擦的是（）A . 轮胎上制有凹凸的花纹B . 旱冰鞋下装有滚轮C . 瓶盖上刻有纹线D . 给车轮的轴加润滑油5. （3分）日常生活中，为了让同学们养成关注生活和社会的好习惯，物理老师倡导同学们对身边一些常见的物理量进行估测的实践活动．以下是他们交流时的一组估测数据，你认为数据基本符合实际的是（）A . 一中学生完全浸没在水中受到的浮力约为500NB . 成年人正常步行5 min通过的路程约为400mC . 教室里黑板的长度约为4mD . 家用台灯正常工作时通过灯丝的电流约为2A6. （2分） (2016九上·松滋期中) 如图电路中，当开关S1、S2均闭合后，则（）A . L1、L2都能发光B . Ll能发光，L2不能发光C . L1、L2都不能发光D . Ll不能发光，L2能发光7. （2分） (2016九上·安岳期中) 某同学在课外活动中设计了如图所示的电路，关于该电路的说法正确的是（）A . 只闭合S1 ， R2的滑片从左向右移动时，电压表示数减小，电流表示数变大B . 只闭合S2 ， R2的滑片从左向右移动时，电压表示数增大，电流表示数减小C . 滑片在R2的最左端时，先闭合S1 ，再闭合S2 ，电压表示数不变，电流表示数减小D . 滑片在R2的最右端时，先闭合S1 ，再闭合S2 ，电压表示数减小，电流表示数变大8. （3分）关于家庭电路及用电安全，下列说法正确的是（）A . 人体不能接触低压带电体，但可以靠近高压带电体B . 家庭电路的电压是220V，电路中的插座和电灯是串联的C . 家庭电路中用电器消耗的总功率越大，电路的总电流就一定越大D . 家庭电路中保险丝熔断可能是由于电路的总功率过大造成的二、填空题（每空1分，共26分） (共10题；共25分)9. （3分）汽车在行驶时，发动机的温度会升得很高．为了确保安全，可用水循环进行冷却，用水来冷却是因为水的________ 较大，这是通过的________ 方式来改变发动机的内能．内能从高温的发动机转移到低温的水，而不是自发地从低温的水转移到高温发动机，这一现象说明能量的转移具有________10. （4分）索朗坐在行驶的汽车上前往拉萨，以汽车为参照物，索朗是________ 的；司机要求乘客系上安全带，是为了预防紧急制动时由于________ 造成危害；途中，他看到司机往汽车水箱中加水来冷却发动机，这是利用了水的________较大的特点，在相同的条件下，水能够带走更多的热量；汽车到达某地时，索朗看到路旁立着图所示的标志牌，在遵守交通法规的前提下，从标志牌处到拉萨最快还需要________ h。
2017年物理中考题—欧姆定律篇及答案
2017年物理最新中考题—欧姆定律篇及答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN2017年物理最新中考题—欧姆定律篇（人教版17.2）一．选择题（共16小题）1．如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）A．B．C．D．2．如图所示电路中，电源电压保持不变．当开关S闭合，滑动变阻器的滑片P 向左移动时，下列说法正确的是（）A．电压表V1与电压表V2的示数之和保持不变B．电压表V1与电流表A的示数之比变大C．电流表A的示数变大，电压表V2的示数不变D．电流表A的示数变小，电压表V1的示数变小3．为了测出未知电阻R x的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（）A．（2）（4）B．（2）（3）C．（1）（3）D．（3）（4）4．如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）A．B．C．D．5．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω6．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5VB．L1两端的电压为1.5VC．L1与L2的灯丝电阻之比为2：1D．通过L1与L2的电流之比为1：27．如图所示的电路中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（）A．B．C．D．8．如图所示的电路中，电源两端电压恒定，将滑片置于滑动变阻器的中点，当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则（）A．U1＞U2B．U1=U2C．I1＜I2D．I1＞I29．如图所示电路，电源电压不变，R0为定值电阻，R为滑动变阻器．闭合开关S，当滑片P从a点滑到b点过程中，电流表的示数从I a变为I b．下列各图中，能表示这一过程中电压表示数U与电流表示数I之间关系的是（）A．B．C．D．10．如图所示的电路中，电源电压保持不变，R1=10Ω．闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A．则电源电压和滑动变阻器的最大阻值分别为（）A．6V 20ΩB．12V 20ΩC．6V 10ΩD．12V 10Ω11．如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40℃时，电流表的示数为0.2AD．温度降低时，电压表与电流表示数的比值变小12．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是（）A．B．C．D．13．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A．I2=I1、U2＜U1B．I2＞I1、U2=U1C．I2＞I1、U2＞U1D．I2＜I1、U2＜U114．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时．下列判断正确的是（）A．电路的总功率不变B．电压表与电流表示数的比值不变C．电压表的示数变大D．电流表的示数变小15．为治理雾霾天气，环保部门加理了对PM2.5的监测．如图是某兴趣小组设计的监测PM2.5的四个电路图，其中R是气敏电阻，阻值随PM2.5 浓度增大而减小，R0是保护电阻．现要求PM2.5浓度越大，电表的示数就越大，则符合要求的电路图是（）A．B．C．D．16．如图所示是小成测量未知电阻R x的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关 S1断开时，电流表示数为 I2．则下列四个选项中，R x的表达式正确的是（）A．R x=R0B．R x=C．R x= D．R x=二．填空题（共34小题）17．当一导体两端的电压为8V时，通过它的电流为0.5A，则这导体的电阻为Ω，当两端电压为0V时，则导体的电阻为Ω．18．图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示．电阻R2两端的电压为V，电阻R1、R2的阻值之比为．19．小强在测量某定值电阻的阻值时，将电流表在电路中，将电压表并联在该电阻两端；电流表和电压表的示数如图所示，则该电阻两端的电压是V．阻值是Ω20．在如图所示的电路中，R1=15Ω，R2=10Ω，闭合开关后电流表的示数为0.3A，则电源电压为V，通过R1的电流是A．21．如图所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示．则可判断电源电压是V，变阻器的最大阻值是Ω．22．导体A和B在同一温度时，通过两导体的电流与其两端电压的关系如图所示．则由图可知导体A的电阻为Ω；如果将A和B并联后接在电压为1.0V的电源两端，则通过A和B的总电流为A．23．如图所示电路，电源电压恒定，R1=20Ω，R2=l0Ω，当S l闭合，S2、S3断开时，电流表的示数为0.6A，电源电压为V；当S2闭合，S1、S3断开时，电流表示数为A；当S1、S3闭合，S2断开时，电流表示数为A．24．如图所示，电源电压不变，开关S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，若将R2与R3互换位置后，发现三表示数均不变，则电源电压为V，电阻R2的阻值是Ω．25．一定值电阻两端电压为3V时，通过的电流为0.2A，则该定值电阻的阻值为Ω，当两端电压为0时，该定值电阻的阻值为Ω．26．如图，电源电压5V，R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为，乙电表的示数为．27．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：5，此时灯L1、L2的电阻之比是，电流之比是．28．如图所示的电路中，电源电压恒定，灯丝的电阻R L不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度（填“变亮”、“变暗”或“不变”），电流表的示数为I2，若I1：I2=2：3，则R L：R=．29．如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器填（“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为μA．30．压力传感器的原理图如图所示，其中M、N均为绝缘材料，MN间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压10V，R1=8Ω，R2的阻值变化范围为0﹣10Ω，闭合开关S，压力F与R2的变化量成正比，F=1N时，R2为2Ω，此时电流表示数是A；当电流表的示数为I 时，F=N（写出关于I的数学表达式）31．如图所示，是一种自动测定油箱内油面高度的装置，其中，油量表是用表改装的；当油箱中的油面下降时，R的电阻值将，油量表的示数将．（选填“增大”、“减小”或“不变”）32．在相距10km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0V时，电流表示数为80mA，则短路位置距离甲km．33．如图所示，定值电阻R1=5Ω，定值电阻R2=10Ω，当开关S、S1均闭合时，两电压表示数之比U1：U2=．若将图中电压表V1、V2换成电流表A1、A2，开关S闭合，S1断开时，两电流表示数之比I1：I2=．34．如图所示，电源电压恒为12V，闭合开关后，电压表示数为8V，则两电阻阻值的比值R1：R2=．35．如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=．电阻之比R1：R2=．36．某段金属导体两端电压为4V时，通过的电流是0.2A；当该导体两端电压为12V时，通过该导体的电流为A；当该导体两端电压降为0时，电阻为Ω．37．如图所示为一种人体秤的工作原理示意图，电源电压恒定不变．体重显示表是由电流表改装而成，定值电阻R0起保护电路作用，其电阻值为20Ω．在人体秤上不施加力时滑片P在电阻R的最上端，施加的力最大时滑片P移至电阻R的最下端．该人体秤测量范围0～100kg，电路中电流变化范围0.1～0.6A，则电源电压为V，滑动变阻器的最大值为Ω．38．如图所示，把一个未知电阻R x与一个阻值为10Ω的电阻R串联接到某恒稳电源上后，闭合开关S，电流表的示数为0.3A；断开开关S，将10Ω电阻换成20Ω后再闭合开关，这时电流表的示数变为0.2A，则未知电阻R x的值是Ω，电源电压为V．39．如图是甲、乙两导体的电流与电压关系图象，由图可得乙的电阻是Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲：U 乙=．40．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，电压表示数将，电流表示数将（均选填“变大”、“不变”或“变小”）．41．如图甲所示，电源电压和灯泡电阻保持不变，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系如图乙所示，则小灯泡的电阻值为Ω，电源电压是V．42．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为Ω，电源电压为V．43．电阻甲与电阻乙串联在电路中，它们的电流和电压关系如图所示．当电路中电流为0.2A时，电阻乙的阻值为10Ω；当电路中的电流为0.5A时，电阻甲的阻值为Ω，电路的总电阻为Ω．44．巨磁电阻（GMR）效应是指某些材料的电阻在磁场中急剧减小的现象．如图是巨磁电阻特性原理示意图，GMR是巨磁电阻，电源电压恒定，当开关S1、S2都闭合时，滑动变阻器滑片P向左滑动时，电流表示数将（“变大”、“变小”或“不变”），指示灯的亮度将（“变亮”、“变暗”或“不变”）．45．如图所示，电源电压不变，R1=2Ω，R2=3Ω，R3=4Ω．只闭合S，电流表A1、A2示数之比为，电压表V1、V2示数之比为．再闭合S1、S2，电流表A1、A2示数之比为，电压表V1、V2示数之比为．46．如图所示电路，电源电压一定，电阻R1的阻值为R2的2倍，当开关S1、S2都闭合时，电流表A1的示数为I1，电流表A2的示数为5I1，当开关S1、S2都断开时，电流表A1的示数I1′，则I1与I1′之比为．47．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将，电压表示数与电流表A2示数的比值将（以上两空选填“变大”、“变小”或“不变”）．48．如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.35A，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是Ω，当滑片P向右移动的过程中灯泡亮度（选填“变亮”、“不变”或“变暗”）．49．如图电路，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是Ω；滑动变阻器的滑片P在中点时，电流表的示数为A．50．如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2W；滑到b端时，电阻R1消耗的功率为0.8W，此时电压表示数为4V．则电源电压为V，滑片在b端时电流表的示数为A．参考答案与试题解析一．选择题（共16小题）1．D 2．C．3．A．4．B．5．D 6．B．7．D．8． C．9．B 10． A．11． D．12． C．13． C．14． D．15． B．16． D．二．填空题（共34小题）17．当一导体两端的电压为8V时，通过它的电流为0.5A，则这导体的电阻为16Ω，当两端电压为0V时，则导体的电阻为16Ω．18．图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示．电阻R2两端的电压为 1.6V，电阻R1、R2的阻值之比为4：1．19．小强在测量某定值电阻的阻值时，将电流表串联在电路中，将电压表并联在该电阻两端；电流表和电压表的示数如图所示，则该电阻两端的电压是2.4V．阻值是7.5Ω20．在如图所示的电路中，R1=15Ω，R2=10Ω，闭合开关后电流表的示数为0.3A，则电源电压为3V，通过R1的电流是0.2A．21．如图所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示．则可判断电源电压是12V，变阻器的最大阻值是16Ω．22．导体A和B在同一温度时，通过两导体的电流与其两端电压的关系如图所示．则由图可知导体A的电阻为5Ω；如果将A和B并联后接在电压为1.0V的电源两端，则通过A和B的总电流为0.3A．23．如图所示电路，电源电压恒定，R1=20Ω，R2=l0Ω，当S l闭合，S2、S3断开时，电流表的示数为0.6A，电源电压为6V；当S2闭合，S1、S3断开时，电流表示数为0.2A；当S1、S3闭合，S2断开时，电流表示数为0.9A．24．如图所示，电源电压不变，开关S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，若将R2与R3互换位置后，发现三表示数均不变，则电源电压为7V，电阻R2的阻值是3Ω．25．一定值电阻两端电压为3V时，通过的电流为0.2A，则该定值电阻的阻值为15Ω，当两端电压为0时，该定值电阻的阻值为15Ω．26．如图，电源电压5V，R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为1A，乙电表的示数为5V．27．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：5，此时灯L1、L2的电阻之比是3：2，电流之比是1：1．28．如图所示的电路中，电源电压恒定，灯丝的电阻R L不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度不变（填“变亮”、“变暗”或“不变”），电流表的示数为I2，若I1：I2=2：3，则R L：R=．29．如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器会填（“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为 2.2×104μA．30．压力传感器的原理图如图所示，其中M、N均为绝缘材料，MN间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压10V，R1=8Ω，R2的阻值变化范围为0﹣10Ω，闭合开关S，压力F与R2的变化量成正比，F=1N时，R2为2Ω，此时电流表示数是1A；当电流表的示数为I 时，F=﹣4N（写出关于I的数学表达式）31．如图所示，是一种自动测定油箱内油面高度的装置，其中，油量表是用电压表改装的；当油箱中的油面下降时，R的电阻值将减小，油量表的示数将减小．（选填“增大”、“减小”或“不变”）32．在相距10km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0V时，电流表示数为80mA，则短路位置距离甲 1.25km．33．如图所示，定值电阻R1=5Ω，定值电阻R2=10Ω，当开关S、S1均闭合时，两电压表示数之比U1：U2=1：2．若将图中电压表V1、V2换成电流表A1、A2，开关S闭合，S1断开时，两电流表示数之比I1：I2=1：2．34．如图所示，电源电压恒为12V，闭合开关后，电压表示数为8V，则两电阻阻值的比值R1：R2=1：2．35．如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=1：1．电阻之比R1：R2=3：2．36．某段金属导体两端电压为4V时，通过的电流是0.2A；当该导体两端电压为12V时，通过该导体的电流为0.6A；当该导体两端电压降为0时，电阻为20Ω．37．如图所示为一种人体秤的工作原理示意图，电源电压恒定不变．体重显示表是由电流表改装而成，定值电阻R0起保护电路作用，其电阻值为20Ω．在人体秤上不施加力时滑片P在电阻R的最上端，施加的力最大时滑片P移至电阻R的最下端．该人体秤测量范围0～100kg，电路中电流变化范围0.1～0.6A，则电源电压为12V，滑动变阻器的最大值为100Ω．38．如图所示，把一个未知电阻R x与一个阻值为10Ω的电阻R串联接到某恒稳电源上后，闭合开关S，电流表的示数为0.3A；断开开关S，将10Ω电阻换成20Ω后再闭合开关，这时电流表的示数变为0.2A，则未知电阻R x的值是10Ω，电源电压为6V．39．如图是甲、乙两导体的电流与电压关系图象，由图可得乙的电阻是20Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲：U 乙=1：2．40．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，电压表示数将变大，电流表示数将不变（均选填“变大”、“不变”或“变小”）．41．如图甲所示，电源电压和灯泡电阻保持不变，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系如图乙所示，则小灯泡的电阻值为6Ω，电源电压是12V．42．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为10Ω，电源电压为12V．43．电阻甲与电阻乙串联在电路中，它们的电流和电压关系如图所示．当电路中电流为0.2A时，电阻乙的阻值为10Ω；当电路中的电流为0.5A时，电阻甲的阻值为5Ω，电路的总电阻为10Ω．44．巨磁电阻（GMR）效应是指某些材料的电阻在磁场中急剧减小的现象．如图是巨磁电阻特性原理示意图，GMR是巨磁电阻，电源电压恒定，当开关S1、S2都闭合时，滑动变阻器滑片P向左滑动时，电流表示数将变大（“变大”、“变小”或“不变”），指示灯的亮度将变亮（“变亮”、“变暗”或“不变”）．45．如图所示，电源电压不变，R1=2Ω，R2=3Ω，R3=4Ω．只闭合S，电流表A1、A2示数之比为1：1，电压表V1、V2示数之比为1：3．再闭合S1、S2，电流表A1、A2示数之比为3：5，电压表V1、V2示数之比为1：1．46．如图所示电路，电源电压一定，电阻R1的阻值为R2的2倍，当开关S1、S2都闭合时，电流表A1的示数为I1，电流表A2的示数为5I1，当开关S1、S2都断开时，电流表A1的示数I1′，则I1与I1′之比为11：6．47．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将不变（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将不变，电压表示数与电流表A2示数的比值将变大（以上两空选填“变大”、“变小”或“不变”）．48．如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.35A，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是20Ω，当滑片P向右移动的过程中灯泡亮度不变（选填“变亮”、“不变”或“变暗”）．49．如图电路，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是20Ω；滑动变阻器的滑片P在中点时，电流表的示数为0.3A．50．如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2W；滑到b端时，电阻R1消耗的功率为0.8W，此时电压表示数为4V．则电源电压为6V，滑片在b端时电流表的示数为0.4A．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题（每小题3分，共36分） 1.一个中学生的身高约为 A.158毫米 B.158厘米 C.158米 D.158千米 2. 如图1所示的实例中，为了减少摩擦的是：
3. 如图2所示情况中，力没有做功的是 4. 如图3所示的用电器中，利用电动机工作的是 5. 如图4所示实例中，属于费力杠杆的是 6. 用温度计测量烧杯中水的温度，如图5所示的几种做法中正确的是 7. 如图6所示，属于平面镜成像的是 8. 下列关于声音的说法中正确的是（ ） A．声音只能在空气中传播 B．声音在真空中的传播速度是3×108m/s C．声音是由于物体振动而产生的 D．只要物体振动，我们就能听到声音 9. 如图6所示的电路中，开关S闭合后，两个灯泡都发光的是
10. 如图8所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2，关于它们的关系正确的是
A．U=U1=U2 B．U＞U1+U2 C．U＜U1+U2 D．U=U1+U2 11. 各物体的受力情况如图9所示，属于二力平衡的是
12. 探究影响电磁铁磁性强弱的因素时，按图10所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多。此实验说明影响电磁铁磁性强弱的因素是（ ） A．线圈的匝数 B．电流的大小 C．电流的方向 D．电磁铁的极性 二、填空题（每空1分，共16分） 13. 5月31日是“世界无烟日”，吸烟危害健康，即使只有很少人吸烟，整个场所也会充满烟味，这说明分子不停地 。物质中的分子既相互吸引，又相互 。 14. 落久水电站位于广西融水县贝江下游，已列入广西域内西江流域柳江控制性防洪工程之一。落久水电站用拦河坝提高水位，被提高了水位的水下泄时，冲击水轮机的叶轮，带动发电机发电。在这个过程中，水的 能转化为水的动能，水的动能转化为 能。 15. 今年起，柳州本地生产的宝骏E100电动汽车已经提供给市民试驾。电动汽车比汽车对环境污染 （选填“大”或“小”）。电动汽车安装的北斗卫星定位系统是利用 传播信息。 16. 图11是某种物质熔化时的温度—时间图象，从图象可知，该物质是 （选填“晶体”或“非晶体”）。线段AB表明，该物质在熔化过程中，继续加热，温度 （选填“升高”、“不变”或“降低”）。
17. 我国家庭电路电压是220V，用电器的开关要安装在 （选填“火线”、“零线”或“地线”）上。如果家用电器或线路着火， （选填“不可”或“可以”）直接泼水灭火。 18. A砖长、宽、高分别为0.4m、0.2m、0.1m，它的重为160N，A砖的密度ρA= kg/m3。另一种外形跟A砖一样的B砖，如图12所示，当A砖侧放、B砖立放在水平地面时，A、B砖对地面的压强相等。将A、B砖沿水平方向截去相同的体积后，两砖对地面的压强变化之比△pA△pB= 。g取10N/kg
19. 如图13所示,电电压不变。闭合开关S，当滑动变阻器的滑片P处于R/4时，电压表的示数为4V，当滑动变阻器的滑片P继续向右滑至中点时，电压表示数变化了2V，则电电压为 V；通过移动滑动变阻器的滑片P，使R0与R的电功率分别达到最大值P0、P，则P0：P= 。 20. 把边长L=0.5m、密度A=0.6×103kg/m3的正方体A放入底面积为S=1m2的盛水容器中，如图14甲所示。将物块B轻放在A的上面，容器中的水面上升了0.01m，如图14乙所示，则物块B的质量为 kg；在这个过程中，A重力做功的大小为 J。已知ρ水=1.0×103kg/m3，g取10N/kg.
三、作图、实验与探究题（第21、22小题各2分，第23小题5分，第24小题6分，第25小题9分，共24分） 21. 图15所示是静止在水平地面上的足球，请画出足球受力的示意图。
22. 图16所示，请标出小磁针静止时的N极和磁感线的方向。 23. 在“测量物体运动的速度”的实验中，小龙和小柳测量小明跑40m的速度。 （1）小龙和小柳用 （填一种测量工具）在室外测出40m的路程。 （2）小柳担任计时员，他用 （填一种测量工具）测量小明跑步的时间，他应站在 处（选填“起点”或“40m”）。 （3）小龙担任发令员，发令后，小明跑完40m路程，小柳计时如图17所示，由图可知，小明跑40m所用的时间为 s。 （4）小明跑40m的速度是 m/s。 24. 在“探究凸透镜成像的规律”的实验中： （1）为了确定凸透镜的焦距，小明让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑，如图18所示，可确定出焦距f= cm（选填“0”、“10”或“20”）。 （2）小明用此透镜做“探究凸透镜成像的规律” 的实验。将蜡烛、凸透镜和光屏放在光具座上。点燃蜡烛，调节凸透镜和光屏的高度，使它们的中心大致在 。 （3）移动蜡烛距凸透镜30cm处时，在光屏上呈现清晰倒立、缩小的 （选填“实”或“虚”）像，生活中应用该原理制作的光学仪器是 。 （4）当移动蜡烛距凸透镜15cm处时，光屏上会出现的是 （选填“放大”、“缩小”或“等大”）的实像；如果他将蜡烛再靠近凸透镜一些，这时光屏应向 （选填“左”或“右”）移动，以获得清晰的实像。 25. （1）在“测量小灯泡的电功率”的实验中，小明同学选取了一个标有“2.5V”、额定功率约为1W的小灯泡和必要的实验器材。
①根据电功率P=UI，小明画出实验电路图如图19甲所示，图中①应接入 ，②应接入 。（以上两个空均选填“○V”或“○A”） ②连接电路时，开关应该 。闭合开关，移动变阻器滑片的过程中，观察到电流表示数几乎接近最大值时，小灯泡仍然不亮，且电压表无示数，其原因可能是 。 ③经检查电路连接正确后，小明连续进行了3次测量，并把测量的数据和观察到的现象填写在下列表格中，其中第2次测量时电流表的示数如图19乙所示，此时的电流为 A，小灯泡的额定功率为 W。
（2）在我市农网改造中，小柳家从村口通过进户线接入220V的家庭电路。电工师傅想测试小柳的电学知识，他让小柳用电压表、两个标有“220V 550W”、“220V 1100W”的电炉R1、R2以及开关，连接成如图20所示的电路。只闭合S0、S1，电压表示数为214.4V；当闭合S0、S2，断开S1时，电压表示数为210.4V。①上述现象可概括为 ，用电器两端的电压越低。②造成用电器两端的电压降低的原因是 。 ③当闭合S0、S2，断开S1时，整个家庭电路消耗的电功率为 W。 四、综合应用题（第26小题6分，第27小题8分，第28小题10分，共24分） 26. 太阳能是个巨大的能，直接利用太阳能不会污染环境，太阳能热水器就是直接利用太阳能的装置。假如太阳能热水器内盛有200kg、25℃的水，在阳光的照射下水温升高到75℃。已知水的比热容c水=4.2×103J/（kg·℃）。 （1）太阳能热水器内水的温度变化了多少摄氏度？ （2）这些水吸收的热量是多少焦耳？ （3）若用干木材加热这些水升高到相同温度，干木材完全燃烧放出的热量全部被水吸收，则需要多少干木材？（已知干木材的热值为q=1.2×107J/kg） 27. 小柳买了一台全自动豆浆机，下表是这个豆浆机的主要技术参数。图21甲是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用对液体加热煮沸。图21乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的P—t图象。
（1）豆浆机正常加热时的电流是多少？ （2）豆浆机正常加热时电热管的电阻是多少？ （3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？ 28．横截面积均为S=1cm2的物体A与塑料B粘合成一个粘合体，全长为L=50cm。粘合体放入水中时漂浮在水面，浸入水中的长度为4L/5，如图22所示。现将浮出水面部分切去，以后每浮出水面一部分，稳定后就把它切掉。已知ρ水=1.0×103kg/m3、ρB=0.4×103kg/m3，g=10N/kg。求：
（1）粘合体未被切前，A底面受到水的压强； （2）粘合体未被切前的总质量； （3）第一次切掉后，稳定时浸入水中的长度； （4）第四次切掉后，稳定时浮出水面部分的长度。
一、选择题（每小题3分，共36分） 1.一个中学生的身高约为 A.158毫米 B.158厘米 C.158米 D.158千米 【答案】B 【解析】 试题分析：成年人的身高在165cm左右，中学生的身高略小于成年人，在158cm=1580mm=1.58m=0.00158km左右，故应选B。 【考点定位】长度的估测 2. 如图1所示的实例中，为了减少摩擦的是：
【答案】D 【解析】
【考点定位】增大或减小摩擦的方法 3. 如图2所示情况中，力没有做功的是 【答案】B 【解析】 试题分析：将鸡蛋从下上举起，人对鸡蛋施加了力，鸡蛋在力的方向上最终通过了距离，所以人对鸡蛋做了功，故选项A不合题意；人用力搬石头但没有搬动，有力，但物体没有通过距离，故没有做功，故选项B符合题意；推着小车前进，对小车有一个力的作用，小车在力的方向上通过了距离，所以推力对小车做了功，故选项C不符合题意；沿着斜面把汽油桶推上车厢，人给油桶一个向上的力，油桶向上移动了距离，人对油桶做功，选项D不符合题意；故应选B。 【考点定位】力是否做功的判断 4. 如图3所示的用电器中，利用电动机工作的是
【答案】A 【解析】
【考点定位】直流电动机的原理 5. 如图4所示实例中，属于费力杠杆的是
