EMI滤波器的应用与适用范围
EMI滤波元件和滤波器介绍
1）EMI滤波元件与滤波器的种类滤波器的种类繁多，除了一些传统的电感、电容及其组合外，还有多种新技术产品，其用法各不相同。
根据应用场合不同，可把它们分为三大类：①在交、直流电源部分使用的滤波器：电源滤波器、磁环和磁珠等；②在信号线上使用的滤波器：信号滤波器、磁环和磁珠、穿心电容、滤波连接器（即滤波器阵列）等；③在印刷电路板上使用的滤波器：去耦电容、片状（表面安装式）滤波器、磁珠等。
3）电感器与电感型滤波器线圈与其回流部分就可构成一个传统的电感器，通常有单线圈或多线圈式的。
电感器可按其环绕的磁芯来分类，最常见的两种类型是空气磁芯和磁性磁芯。
磁性磁芯电感器（简称磁芯电感）又可按其磁芯是开路或闭路作进一步分类。
另外，目前广泛应用的铁氧体磁环（或磁珠），虽然在物理概念上讲起变压器的作用，它也更象一个随频率变化的可变电阻，但是人们通常还是把它当作电感器来考虑。
实际应用中的电感器，其绕制导线中必然含有寄生的串联电阻及绕线间的分布电容，因此应用中会在某些频率上产生谐振现象。
衡量电感器性能的主要参数有：分布电容、有效电感、品质因数Q、自谐振频率和饱和电流等。
这些都是应用中应该考虑的。
①普通线圈式电感器具有同样体积和匝数的开路磁芯电感比空气芯电感有大得多的电感量和Q值，闭路磁芯情况会更好。
电感器的一个重要特性是产生杂散磁场和对杂散磁场敏感。
空气芯或开路磁芯电感器最容易引起干扰。
，因为其磁通从电感器扩展到相当大的距离。
就对磁场的敏感度而言，磁芯电感器比空气芯电感器敏感得多，而开路磁芯是最敏感的，因为磁芯（低磁阻通路）集中了外部磁场并引起更多的磁通流过线圈。
普通电感型滤波器一般只用于低频滤波。
在高频条件下，其插入损耗开始降低。
这是因为随着频率的增加，当频率超过电感器的自谐振频率后，寄生电容的阻抗开始降低从而引起电感器的阻抗降低。
这样一来，高频噪声便得不到良好的抑制而通过电感器引起噪声泄漏。
②铁氧体磁环电感器空心铁氧体磁环可以套在导线上，而带引线的铁氧体磁珠则串联在导线中。
EMI

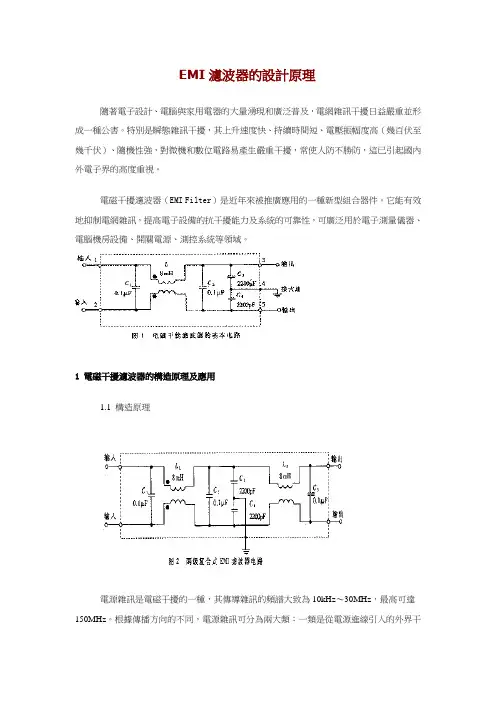

EMI濾波器的設計原理隨著電子設計、電腦與家用電器的大量湧現和廣泛普及，電網雜訊干擾日益嚴重並形成一種公害。
特別是瞬態雜訊干擾，其上升速度快、持續時間短、電壓振幅度高（幾百伏至幾千伏）、隨機性強，對微機和數位電路易產生嚴重干擾，常使人防不勝防，這已引起國內外電子界的高度重視。
電磁干擾濾波器（EMI Filter）是近年來被推廣應用的一種新型組合器件。
它能有效地抑制電網雜訊，提高電子設備的抗干擾能力及系統的可靠性，可廣泛用於電子測量儀器、電腦機房設備、開關電源、測控系統等領域。
1 電磁干擾濾波器的構造原理及應用1.1 構造原理電源雜訊是電磁干擾的一種，其傳導雜訊的頻譜大致為10kHz～30MHz，最高可達150MHz。
根據傳播方向的不同，電源雜訊可分為兩大類：一類是從電源進線引入的外界干擾，另一類是由電子設備產生並經電源線傳導出去的雜訊。
這表明雜訊屬於雙向干擾信號，電子設備既是雜訊干擾的物件，又是一個噪音源。
若從形成特點看，雜訊干擾分串模干擾與共模干擾兩種。
串模干擾是兩條電源線之間（簡稱線對線）的雜訊。
共模干擾則是兩條電源線對大地（簡稱線對地）的雜訊。
因此，電磁干擾濾波器應符合電磁相容性（EMC）的要求，也必須是雙向射頻濾波器，一方面要濾除從交流電源線上引入的外部電磁干擾，另一方面還能避免本身設備向外部發出雜訊干擾，以免影響同一電磁環境下其他電子設備的正常工作。
此外，電磁干擾濾波器就對串模、共模干擾都起到抑制作用.1.2 基本電路及其典型應用電磁干擾濾波器的基本電路如圖1所示。
該五端元件有兩個輸入端、兩個輸出端和一個接地端，使用時外殼應接通大地。
電路中包括共模扼流圈（亦稱共模電感）L、濾波電容C1～C4。
L對串模干擾不起作用，但當出現共模干擾時，由於兩個線圈的磁通方向相同，經過耦合後總電感量迅速增大，因此對共模信號呈現很大的感抗，使之不易通過，故稱作共模扼流圈。
它的兩個線圈分別繞在低損耗、高導磁率的鐵氧體磁環上，當有電流通過時，兩個線圈上的磁場就會互相加強。
EMI滤波器与PFC电路的功能集成
EMI滤波器与PFC电路的功能集成EMI滤波器和PFC（功率因数校正）电路是电子设备中常用的两种电路。
它们的功能集成可以提高电子设备的性能和可靠性。
EMI滤波器是一种用于电子设备中抑制电磁干扰的电路。
它可以滤除由电子设备产生的高频噪声，防止其对其他设备或系统产生干扰。
电子设备中的开关元件、传输线和其他电气部件都会产生电磁辐射和干扰。
EMI滤波器通过选择合适的滤波元件和设计电路来抑制这些干扰。
它能有效地减少电磁辐射，提高电子设备的抗干扰能力，保证设备正常工作。
PFC电路是一种用于提高电力系统功率因数的电路。
功率因数是指电流和电压之间的相位差，是衡量电力系统效率的重要指标。
传统电子设备中，由于负载对电网的功率有一定的滞后导致功率因数较低。
PFC电路通过控制电流和电压的相位关系，使其同相，从而提高功率因数。
这样可以减少电力系统中的无功功率损耗，提高能源利用效率。
PFC电路还可以减少电网对设备的负载影响，提高电子设备的稳定性和可靠性。
将EMI滤波器与PFC电路集成到一起，可以实现更高效的电子设备设计。
首先，集成后的电路可以减少电子设备中的电路复杂性，减少元器件的数量和空间占用。
其次，集成后的电路可以提高电子设备的功率因数校正效果。
EMI滤波器与PFC电路相互作用，可以更好地抑制电磁干扰，提高系统的抗干扰能力。
再次，集成后的电路可以提高电子设备的可靠性和稳定性。
EMI滤波器和PFC电路的集成可以减少电路之间的连接和干扰，降低故障率和维修成本。
总之，EMI滤波器与PFC电路的功能集成可以提高电子设备的性能和可靠性。
它可以有效地抑制电磁干扰，提高功率因数，减少无功功率损耗，提高能源利用效率。
这对于现代电子设备的设计和生产具有重要意义，有助于实现更高效、可靠的电子设备。
emi滤波器设计规范
CY max
Ig Vm 2 f m
103 (μF)
（12）
如 GJB151A-97 中规定，每根导线的线与地之间的电容值，对于 50Hz 的设备，应小于
0.1μF 对于 400Hz 的设备，应小于 0.02μF ；对于负载小于 0.5kW 的设备，滤波电容量
不应超过 0.03μF 。标准中的规定除了要满足（12）式外，还要求 CY 电容在电气和机械 安全方面有足够的余量，避免在极端恶劣的条件下出现击穿短路的现象。因为这种电容 要跟安全地相连，而设备的机壳也要跟安全地相连，所以这种电容的耐压性能对保护人 生安全有至关重要的作用，一旦设备或装置的绝缘失效，可能危及到人的生命安全。因 此 CY 电容要进行 1500－1700V 交流耐压测试 1 分钟。 各国家的泄漏电流规定如下：
4) 差模电感 共模电感 Lc 的漏感 Lg 也可抑制差模噪声， 有时为了简化滤波器， 也可以省去 LD。 经验表明， 漏感 Lg 量值多为 Lc 量值的 0.5％～2％。Lg 可实测获得。此时，相应地 Cx1、Ccx2 值要更大 6、 器件取值的范围：
CX=0.1μF～2μF；CY=2.0nF～33nF；LC=几～几十 mH
7、 注意事项： a 为了滤波器的安全可靠工作(散热和滤波效果) , 除滤波器一定要安装在设备的机架 或机壳上外, 滤波器的接地点应和设备机壳的接地点取得一致, 并尽量缩短滤波器的接地 线。 若接地点不在一处, 那么滤波器的泄漏电流和噪声电流在流经两接地点的途径时, 会将 噪声引入设备内的其他部分。 其次, 滤波器的接地线会引入感抗, 它能导致滤波器高频衰减 特性的变坏。 所以, 金属外壳的滤波器要直接和设备机壳连接。 如外壳喷过漆, 则必须刮去 漆皮； 若金属外壳的滤波器不能直接接地或使用塑封外壳滤波器时, 它与设备机壳的接地 线应可能短。 b 滤波器要安装在设备电源线输入端 , 连线要尽量短; 设备内部电源要安装在滤波器
EMI滤波器电路原理及设计
EMI滤波器电路原理及设计EMI滤波器（Electromagnetic Interference Filter）是一种用于抑制电磁干扰的电路。
电磁干扰是指电子设备之间相互干扰产生的电磁辐射或者干扰信号，会对设备的正常操作和性能产生负面影响。
EMI滤波器通过选择性地传递或者屏蔽指定频率范围内的信号，从而实现对电磁干扰的抑制。
一般来说，低通滤波器是指可以通过低于其中一特定频率的信号，而对高于该特定频率的信号进行滤波的电路。
低通滤波器常用于消除高频电磁干扰。
一个常见的低通滤波器电路是RC滤波器，由电容器和电阻器组成。
电容器对于高频信号具有很大的阻抗，从而将高频信号绕过电路，实现滤波作用。
选择合适的电容和电阻大小可以实现对于特定频率的信号滤波。
相比之下，高通滤波器是指可以通过高于其中一特定频率的信号，而对低于该特定频率的信号进行滤波的电路。
高通滤波器常用于消除低频电磁干扰。
一个常见的高通滤波器电路是RL滤波器，由电感器和电阻器组成。
电感器对于低频信号具有很大的阻抗，从而将低频信号绕过电路，实现滤波作用。
选择合适的电感和电阻大小可以实现对于特定频率的信号滤波。
除了RC和RL滤波器，还有其他各种类型的EMI滤波器电路，比如LC滤波器、二阶滤波器、传输线滤波器等，可以根据具体应用的需求进行选择和设计。
在EMI滤波器电路的设计中，首先需要确定需要滤波的频率范围，然后根据频率范围选择合适的滤波器类型。
其次，需要根据滤波器的阻抗特性和传输线的特性来选择适当的元件值。
还需要注意电路的功率和电流容量，以确保电路能够在正常工作范围内工作。
在实际应用中，EMI滤波器电路通常需要与其他电路结合使用，比如与电源、传输线路、信号线路等进行连接。
因此，需要特别注意电路的布局和接线，以减少电磁干扰的传播路径。
总之，EMI滤波器电路是一种用于抑制电磁干扰的重要电路，通过选择性地传递或者屏蔽指定频率范围内的信号，实现对电磁干扰的抑制。
在设计EMI滤波器电路时，需要根据具体应用需求选择合适的滤波器类型，并根据电路的阻抗特性和传输线的特性选择适当的元件值。
emi抑制电路
emi抑制电路
EMI抑制电路（Electromagnetic Interference Suppression Circuit）是一种用于减少或消除电磁干扰的电路。
电磁干扰是指由于
不同电路之间的电磁辐射或传导而引起的干扰。
EMI抑制电路主要用于电子设备和系统中，以保证设备的正常工作并减少对其他设备的干扰。
常见的EMI抑制电路包括：
1. 滤波器：通过添加电感器和电容器组成的低通滤波器或高通
滤波器，可以滤除特定频率的电磁干扰信号。
2. 扼流圈：将电流通过一个绕线的磁环，通过阻抗匹配和共模
电流抑制来减少电磁干扰。
3. 屏蔽：通过在电路周围添加金属屏蔽，使电磁辐射受到限制，减少对周围环境的干扰。
4. 地线设计：合理的地线布局和连接可以减少电磁干扰的传导。
5. 接地和屏蔽回路：通过良好的接地和屏蔽回路设计，减少电
磁干扰信号的传输和辐射。
EMI抑制电路的设计需要考虑电磁干扰信号的频率范围、干扰源
的位置以及设备的工作要求。
同时，EMI抑制电路的设计还需要满足相关的电磁兼容性（EMC）标准，以确保设备在各种干扰环境下的稳定性
和可靠性。
emi滤波器原理
emi滤波器原理EMI滤波器原理。
EMI滤波器是一种用于抑制电磁干扰（EMI）的装置，它在电子设备和系统中起着非常重要的作用。
在现代电子设备中，尤其是无线通信设备和数字电路中，EMI滤波器的应用越来越广泛。
本文将介绍EMI滤波器的原理及其工作方式。
EMI滤波器的原理是基于电磁干扰的产生和传播机制。
电子设备在工作时会产生电磁干扰，这些干扰会通过电源线、信号线或空气传播到其他设备中，导致设备性能的下降甚至故障。
EMI滤波器的主要作用就是通过滤除或衰减这些干扰信号，保护设备的正常工作。
EMI滤波器通常由电容器、电感器和阻抗器组成。
电容器主要用于滤除高频干扰，它可以将高频信号短路到地，从而阻止其传播。
而电感器则主要用于滤除低频干扰，它可以将低频信号隔离或衰减，防止其进入设备。
阻抗器则用于匹配和稳定电路的阻抗，使得滤波器在工作时能够更加稳定和有效地工作。
EMI滤波器的工作方式是通过将干扰信号引入滤波器中，然后将其滤除或衰减，最后将干净的信号输出到设备中。
在这个过程中，滤波器需要根据干扰信号的频率和强度来选择合适的滤波元件和工作方式，以确保滤波效果最佳。
除了基本的滤波原理外，EMI滤波器还有一些特殊的工作原理，例如共模和差模滤波。
共模滤波是指滤除信号中的共模干扰，而差模滤波是指滤除信号中的差模干扰。
这些特殊的滤波原理可以更好地适应不同类型的干扰信号，提高滤波器的适用范围和性能。
总之，EMI滤波器是一种非常重要的电子器件，它可以有效地抑制电磁干扰，保护设备的正常工作。
通过了解其原理和工作方式，我们可以更好地选择和应用EMI滤波器，提高设备的抗干扰能力，确保设备的稳定性和可靠性。
希望本文对您有所帮助，谢谢阅读！。
