三极管引脚判断方法
使用数字万用表判断三极管管脚教程
使用数字万用表判断三极管管脚教程使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。
我倒认为数字万用表在测量三极管时更加的方便。
以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。
大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。
图1三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（B极）。
图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP 管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
对于NPN表来说则是红表笔（连表内电池正极）连在基极上。
从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。
图3万用表的二极管测量档图4判断BC337的B极和管型(1)图4判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。
如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。
而利用数字表的三伋管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。
把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。
读数，再把它的另二脚反转，再读数。

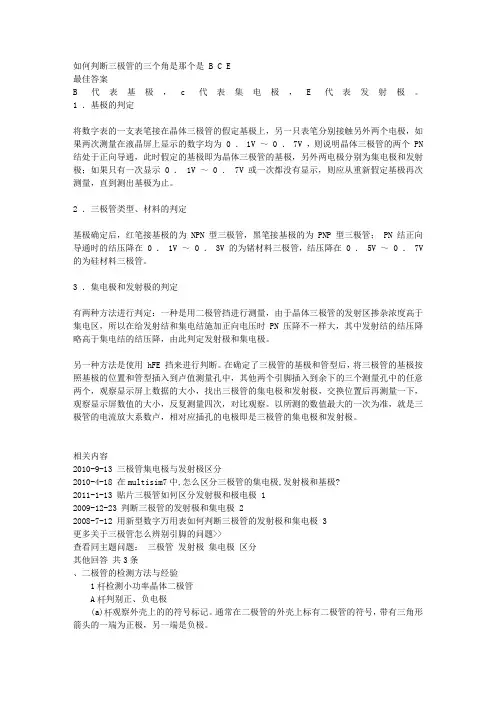

三极管引脚区分
如何判断三极管的三个角是那个是 B C E最佳答案B代表基极，c代表集电极，E代表发射极。
1 ．基极的判定将数字表的一支表笔接在晶体三极管的假定基极上，另一只表笔分别接触另外两个电极，如果两次测量在液晶屏上显示的数字均为 0 ． 1V ～ 0 ． 7V ，则说明晶体三极管的两个 PN 结处于正向导通，此时假定的基极即为晶体三极管的基极，另外两电极分别为集电极和发射极；如果只有一次显示 0 ． 1V ～ 0 ． 7V 或一次都没有显示，则应从重新假定基极再次测量，直到测出基极为止。
2 ．三极管类型、材料的判定基极确定后，红笔接基极的为 NPN 型三极管，黑笔接基极的为 PNP 型三极管； PN 结正向导通时的结压降在 0 ． 1V ～ 0 ． 3V 的为锗材料三极管，结压降在 0 ． 5V ～ 0 ． 7V 的为硅材料三极管。
3 ．集电极和发射极的判定有两种方法进行判定：一种是用二极管挡进行测量，由于晶体三极管的发射区掺杂浓度高于集电区，所以在给发射结和集电结施加正向电压时 PN 压降不一样大，其中发射结的结压降略高于集电结的结压降，由此判定发射极和集电极。
另一种方法是使用 hFE 挡来进行判断。
在确定了三极管的基极和管型后，将三极管的基极按照基极的位置和管型插入到卢值测量孔中，其他两个引脚插入到余下的三个测量孔中的任意两个，观察显示屏上数据的大小，找出三极管的集电极和发射极，交换位置后再测量一下，观察显示屏数值的大小，反复测量四次，对比观察。
以所测的数值最大的一次为准，就是三极管的电流放大系数卢，相对应插孔的电极即是三极管的集电极和发射极。
相关内容2010-9-13 三极管集电极与发射极区分2010-4-18 在multisim7中,怎么区分三极管的集电极,发射极和基极?2011-1-13 贴片三极管如何区分发射极和极电极 12009-12-23 判断三极管的发射极和集电极 22008-7-12 用新型数字万用表如何判断三极管的发射极和集电极 3更多关于三极管怎么辨别引脚的问题>>查看同主题问题：三极管发射极集电极区分其他回答共3条、二极管的检测方法与经验1 检测小功率晶体二极管A 判别正、负电极(a) 观察外壳上的的符号标记。
三极管引脚区分
另一种方法是使用 hFE 挡来进行判断。在确定了三极管的基极和管型后，将三极管的基极按照基极的位置和管型插入到卢值测量孔中，其他两个引脚插入到余下的三个测量孔中的任意两个，观察显示屏上数据的大小，找出三极管的集电极和发射极，交换位置后再测量一下，观察显示屏数值的大小，反复测量四次，对比观察。以所测的数值最大的一次为准，就是三极管的电流放大系数卢，相对应插孔的电极即是三极管的集电极和发射极。
3检测快恢复、超快恢复二极管
用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。即先用R×1k挡检测一下其单向导电性，一般正向电阻为45k左右，反向电阻
为无穷大；再用R×1挡复测一次，一般正向电阻为几，反向电阻仍为无穷大。
4检测双向触发二极管
相关内容
2010-9-13 三极管集电极与发射极区分
2010-4-18 在multisim7中,怎么区分三极管的集电极,发射极和基极?
2011-1-13 贴片三极管如何区分发射极和极电极 1
2009-12-23 判断三极管的发射极和集电极 2
2008-7-12 用新型数字万用表如何判断三极管的发射极和集电极 3
6高频变阻二极管的检测
A识别正、负极
高频变阻二极管与普通二极管在外观上的区别是其色标颜色不同，普通二极管的色标颜色一般为黑色，而高频变阻二极管的色标颜色则为浅色。其极性规律与普通二极管相似，即带绿色环的一端为负极，不带绿色环的一端为正极。
B测量正、反向电阻来判断其好坏
具体方法与测量普通二极管正、反向电阻的方法相同，当使用500型万用表R×1k挡测量时，正常的高频变阻二极管的正向电阻为5k～55k，反向电阻为无穷大。
(b)观察外壳上的色点。在点接触二极管的外壳上，通常标有极性色点(白色或红色)。一般标有色点的一端即为正极。还有的二极管上标有色环，带色环的一端则为负极。
三极管引脚图与管脚识别方法
∙9014,9013,8050三极管引脚图与管脚识别方法∙∙9014,9013,8050三极管引脚图与管脚识别方法s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e 发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册首页可以查询电子资料与单片机资料，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D 不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

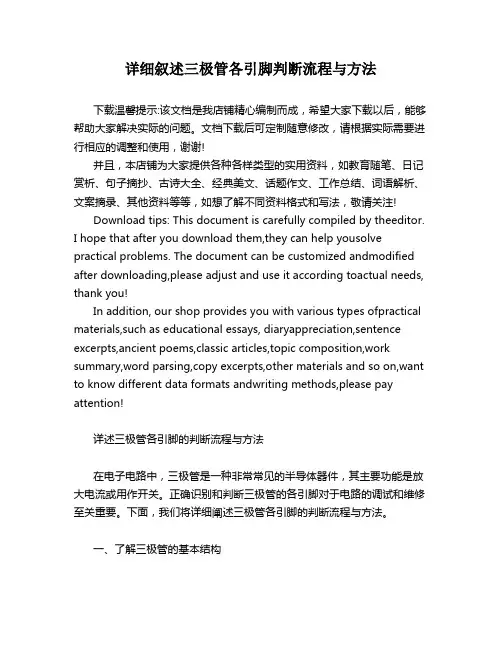

详细叙述三极管各引脚判断流程与方法
详细叙述三极管各引脚判断流程与方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!详述三极管各引脚的判断流程与方法在电子电路中，三极管是一种非常常见的半导体器件，其主要功能是放大电流或用作开关。
三极管的判别方法
三极管的判别方法一、引言三极管是电子工程中常用的一种器件，它具有放大、开关等多种功能。
在电路设计和维修中，正确判别三极管的类型和工作状态是非常重要的。
本文将介绍三极管的判别方法。
二、三极管类型三极管根据其结构和材料不同，可以分为NPN型和PNP型两种。
其中NPN型的正极接在负电源上，负极接在负载上；PNP型的正极接在正电源上，负极接在负载上。
三、三极管引脚标号对于普通的TO-92封装的三极管来说，它有3个引脚：发射极（E）、基极（B）和集电极（C）。
其中基极位于另外两个引脚之间。
四、测试工具准备判别三极管需要使用万用表或者二极管测试笔等测试工具。
如果使用万用表，则需要将其设置为二级直流电压测量模式。
五、判别方法1. 测量发射结与集电结之间的导通情况将万用表或者二极管测试笔设置为导通测试模式。
将黑色探针连接到集电结上，红色探针连接到发射结上。
如果万用表显示接近于0的电阻值，或者二极管测试笔亮起，则说明三极管是正常导通的。
2. 测量基极与发射结之间的导通情况将万用表或者二极管测试笔设置为导通测试模式。
将黑色探针连接到发射结上，红色探针连接到基极上。
如果万用表显示接近于0的电阻值，或者二极管测试笔亮起，则说明三极管是正常导通的。
3. 测量基极与集电结之间的导通情况将万用表或者二极管测试笔设置为导通测试模式。
将黑色探针连接到集电结上，红色探针连接到基极上。
如果万用表显示接近于0的电阻值，或者二极管测试笔不亮，则说明三极管是正常截止状态。
4. 判断三极管类型将万用表或者二极管测试笔设置为二级直流电压测量模式。
将黑色探针连接到三极管的负级（如NPN型的发射结），红色探针连接到正级（如NPN型的集电结）。
如果显示正向偏置电压，则说明是NPN型；如果显示反向偏置电压，则说明是PNP型。
六、注意事项1. 判别三极管时需要先确定三极管的引脚标号和类型，否则会导致误判。
2. 在测试三极管时，要注意保持测试笔与引脚的良好接触，并且避免短路或者反接。
三极管的简单检测方法(经验判断)
一、三极管的简单检测方法〔经历判断〕1.冒状的三极管：对于这种冒状三极管，一般都有个凸出的部分，那么突出部分对应为E极，然后B极应该为中间的引脚，另外一脚那么为C极；2.普通的三极管：对于这种三极管，首先用数字万用表检测出B极〔万用表打到导通挡，假设测得某一引脚与其他两引脚的压降为无穷大，调换表笔，测得此引脚与其他两引脚都存在一定的压降，那么可断定此引脚为B极〕，检测出B极后，将万用表打到导通挡〔即二极管挡〕，分别测量另外两支引脚对B极的正向偏压，其中偏压较大的为E极，偏压较小的为C极；〔注：一般三极管假设检测出B极在一端，那么另一端为E极，中间为C极〕二、电容的串、并联：1.电容串联电路的根本特征：a):电容串联后总电容的倒数等于各电容容量的倒数之和，即1/C=1/C1+1/C2+…,这一点与电阻并联电路一样。
〔记住一个特例：当两个容量相等电容串联后，其总的电容容量为原来单个电容容量的一半。
〕b):在电容串联电路中，容量大的电容两端电压小，容量小的电容两端电压大〔由Q=C*U，存储在串联电路中各个电容的电荷量Q相等，所以容量越大，电容两端电压越小。
〕，当某个电容的容量远大于其他电容时，该电容相当于通路，此时电路中起决定性作用的是容量小的电容。
c):两只有极性电解电容顺串联的结果仍然为一只有极性的电容，总电容的容量减小，总电容的耐压进步；逆串联后电容没有极性，两根引脚可以任意接入电路中。
2.电容并联电路的根本特征：a):电容并联电路中的总电容等于各电容的容量之和，即总容量C= C1+C2+…，这一点与电阻串联特性相似。
b)：电容并联电路中各电容上电压相等，各电容支路中，大容量电容支路中的电流大，小容量电容支路中的电流小。
〔因为并联电路两端电压相等，容量大容抗小，电流大〕说明：〔平板电容公式为c=εs/4πkd.平行板电容器的电容c跟介电常数ε成正比，跟正对面积成s正比,跟极板间的间隔d成反比，其中式中的k是静电力常量。
三极管引脚与管型的判别
三极管引脚与管型的判别————————————————————————————————作者：————————————————————————————————日期：三极管引脚与管型的判别在电子维修中，判别三极管的管型及管脚是一项基本功，凭借多年的经验总结出四句口诀：“三颠倒，找基极;PN结，定管型;顺箭头，偏转大;测不准，动嘴巴。
”下面让我来解释一下这些话，希望给大家一个参考!一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。
根据两个PN 结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管。
测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k 挡位。
假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。
测试的第一步是判断哪个管脚是基极。
这时，我们任取两个电极，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度;接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。
在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小;剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。
二、 PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。
将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管;若表头指针偏转角度很小，则被测管即为PNP型。
三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e 呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。
(1) 对于NPN型三极管，穿透电流的测量电路。
根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e 极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
看图1、图2不难理解它的道理)。
二、PN结，定管型
找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子
的导电类型(图1)。将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，
若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被
测管即为PNP型。
三、顺箭头，偏转大
找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透
电流ICEO的方法确定集电极c和发射极e。
(1)对于NPN型三极管，穿透电流的测量电路如图3所示。根据这个原理，用万用电表的
黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度
→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一
定是发射极e，红表笔所接的一定是集电极c(参看图1、图3可知)。
四、测不出，动嘴巴
若在“顺箭头，偏转大”的测量过程中，若由于颠倒前后的两次测量指针偏转均太小难
以区分时，就要“动嘴巴”了。具体方法是：在“顺箭头，偏转大”的两次测量中，用两只
手分别捏住两表笔与管脚的结合部，用嘴巴含住(或用舌头抵住)基电极b，仍用“顺箭头，
偏转大”的判别方法即可区分开集电极c与发射极e。其来自人体起到直流偏置电阻的作用，目
的是使效果更加明显。
(文章推荐人：ywgcat)
为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。
测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。图2绘出了万用电表
欧姆挡的等效电路。由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电
池的正极。
假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试的
第一步是判断哪个管脚是基极。这时，我们任取两个电极(如这两个电极为1、2)，用万用电
表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和
2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。在这三次颠倒测
量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必
测判三极管的口诀
三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方
法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，
动嘴巴。”下面让我们逐句进行解释吧。
一、三颠倒，找基极
大家知道，三极管是含有两个PN结的半导体器件。根据两个PN结连接方式不同，可以分
都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b
极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时
黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。
(2)对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极
