浅析无线数字电视发射机的维护及维修
探讨地面数字电视发射机的维护与检修
探讨地面数字电视发射机的维护与检修地面数字电视发射机是数字电视广播系统中的重要设备，具有发射数字电视信号的关键功能。
为了保证数字电视信号的质量和稳定性，发射机的维护和检修工作至关重要。
本文将探讨地面数字电视发射机的维护与检修，为相关工作人员提供一些参考和指导。
一、地面数字电视发射机的组成地面数字电视发射机是由多个部件组成的复杂系统，主要包括发射机、天线系统、功率放大器、干扰滤波器等部件。
发射机是整个系统的核心部件，负责将数字电视信号转换为无线信号并传输到空中。
对发射机的维护和检修工作尤为重要。
二、维护工作内容1. 定期巡视定期巡视是维护工作的基础，通过定期巡视可以及时发现发射机及其周边设备的异常情况，防止一些小故障演变成大问题。
巡视的内容包括检查电源系统、冷却系统、天线系统、发射机内部的连接线路等，确保各部件的正常运行。
2. 清洁检查定期对发射机及其周边设备进行清洁检查是维护工作的重要环节。
在工作过程中，设备周围会积聚灰尘和杂物，长期累积可能导致设备散热不畅、风扇堵塞等问题。
定期清洁可以有效地延长设备的使用寿命，提高设备的稳定性和可靠性。
3. 故障排查及时排查并处理设备的故障是维护工作的重要任务。
一旦发现设备出现故障，应立即停止使用，并找出故障原因进行排查和修复。
常见的故障包括电源故障、信号源故障、发射天线故障等，需要根据具体情况采取相应的维修措施。
4. 季度维护除了日常的定期巡视和清洁检查外，还需要进行季度维护工作。
季度维护工作主要包括对设备进行全面检查和维护，对设备的各项参数进行调整和优化，确保设备处于最佳工作状态。
1. 故障诊断在数字电视发射机出现故障时，需要进行及时的故障诊断工作。
通过对设备进行详细的检查和测试，找出故障的具体原因，确定需要进行修理或更换的部件。
2. 设备维修根据故障诊断结果，对出现故障的部件进行维修或更换。
维修工作需要有经验丰富的技术人员进行操作，确保维修工作的质量和效果。
无线数字电视发射机维护与保养
无线数字电视发射机维护与保养作者：洪睿来源：《消费电子·理论版》2013年第06期摘要：随着科学技术的发展，通信技术与微电子技术，计算机技术、软件技术相结合，构成了信息技术和多媒体通信技术的新型边缘技术，促使信息资源极大丰富，使当代社会生活内容日趋丰富多彩，驱动着当今世界经济的前进。
为了确保这个新业务的实现，新建数字电视无线传输网时，除为新业务发展留有足够冗余度外，还需要安全可控的综合管理业务平台，其中最重要的组成部分之一条件接收系统（CAS），成熟的CAS技术为改善原来的广播电视经营模式提供了技术手段。
地面数字广播电视覆盖是采用符合国家地面数字电视的帧结构，信道编码与调制GB20600-2006的规定，在不同的工作模式组合时，可以有不同的最高允许码率（采用MPEG-2编码标准，标清4-6Mbps、高清13-20Mbps）。
关键词：电视发射机；维护；保养中图分类号：TN948.5 文献标识码：A 文章编号：1674-7712 （2013） 12-0000-01一、无线数字电视技术运用随着科学技术的发展，通信技术与微电子技术，计算机技术、软件技术相结合，构成了信息技术和多媒体通信技术的新型边缘技术，促使信息资源极大丰富，使当代社会生活内容日趋丰富多彩，驱动着当今世界经济的前进。
在这个过程中不可避免地将广播电视技术的传统单向广播模式冲破，成为崭新的双向通信广播模式，广播电视技术自然而然地由模拟广播电视技术发展到数字广播电视技术，又一次广播电视技术革命。
数字广播电视技术的发展早已使广播电视超越了广播娱乐范畴，被广泛地应用到文化教育、科研管理、工矿企业、医疗卫生、公安交通、军事宇航和人们日常生活地各个领域。
进入21世纪后，广播电视覆盖发展速度明显减慢，其主要因素是城镇用户地发展趋向饱和，而广大农村由于地域广阔、地形地貌复杂等诸多因素影响，致使有线覆盖投资过大而制约了有线电视的覆盖速度。
所以对城市边沿的城郊结合部和广大农村乡镇可以及对城区进行移动接收潜在用户挖掘通过地面数字无线广播电视的传输覆盖的方式成为广播电视覆盖新的发展路径。

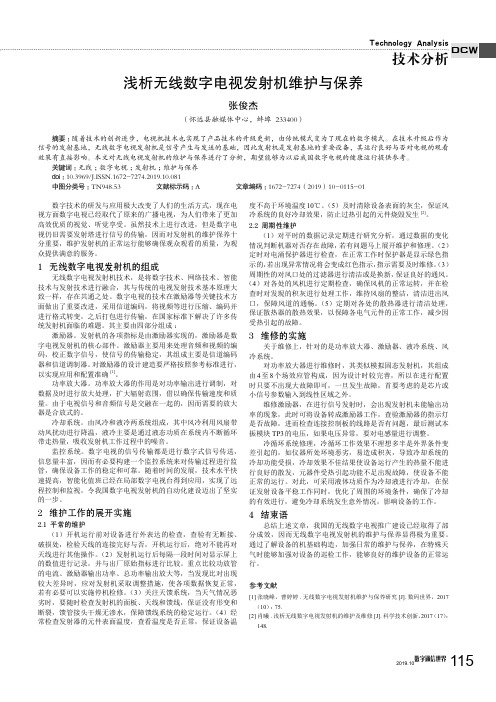

浅析无线数字电视发射机维护与保养
Technology Analysis技术分析DCW115数字通信世界2019.10数字技术的研发与应用极大改变了人们的生活方式，现在电视方面数字电视已经取代了原来的广播电视，为人们带来了更加高效优质的视觉、听觉享受。
虽然技术上进行改进，但是数字电视仍旧需要发射塔进行信号的传输，因而对发射机的维护保养十分重要，维护发射机的正常运行能够确保观众观看的质量，为观众提供满意的服务。
1 无线数字电视发射机的组成无线数字电视发射机技术，是将数字技术、网络技术、智能技术与发射技术进行融合，其与传统的电视发射技术基本原理大致一样，存在共通之处。
数字电视的技术在激励器等关键技术方面做出了重要改进，采用信道编码，将视频等进行压缩、编码并进行格式转变，之后打包进行传输，在国家标准下解决了许多传统发射机面临的难题。
其主要由四部分组成：激励器。
发射机的各项指标是由激励器实现的，激励器是数字电视发射机的核心部件。
激励器主要用来处理音频和视频的编码，校正数字信号，使信号的传输稳定，其组成主要是信道编码器和信道调制器。
对激励器的设计建造要严格按照参考标准进行，以实现应用和配置准确[1]。
功率放大器。
功率放大器的作用是对功率输出进行调制，对数据及时进行放大处理，扩大辐射范围，借以确保传输速度和质量。
由于电视信号和音频信号是交融在一起的，因而需要的放大器是合放式的。
冷却系统。
由风冷和液冷两系统组成，其中风冷利用风扇带动风扰动进行降温，液冷主要是通过液态功质在系统内不断循环带走热量，吸收发射机工作过程中的噪音。
监控系统。
数字电视的信号传输都是进行数字式信号传送，信息量丰富，因而有必要构建一个监控系统来对传输过程进行监管，确保设备工作的稳定和可靠。
随着时间的发展，技术水平快速提高，智能化值班已经在局部数字电视台得到应用，实现了远程控制和监视，令我国数字电视发射机的自动化建设迈出了坚实的一步。
2 维护工作的展开实施2.1 平常的维护（1）开机运行前对设备进行外表达的检查，查验有无断接、破损处，检验天线的连接完好与否，开机运行后，绝对不能再对天线进行其他操作。
广播电视无线发射设备维护与保养
广播电视无线发射设备维护与保养摘要：现代广播电视需要用到无线发射设备，这些设备起着重要作用，一旦出现故障，直接影响到节目的正常播出。
文中以广播电视无线发射设备为对象，分析如何做好设备维护与保养工作，及时发现无线发射设备潜在故障，保证广播电视节目的正常播放。
关键词：无线发射设备；维护保养；故障广播电视无线发射设备运行时，会出现突发性故障、设备缺陷故障等，需要分析无线发射设备故障成因，以便采取相应的维护与保养措施。
因此，设备维护人员要做好日常运维检修工作，打破传统维护模式的限制，及时发现设备故障，采取有效维护与保养措施。
1 广播电视无线发射设备运维管理现状广播电视台运行时无线发射设备种类较多，维护与检修时设备要处于停机状态，直接影响广播电视台的运行效益。
受此影响，相当一部分广播电视台管理人员看重无线发射设备使用，忽视检修维护工作，直接影响到设备检修工作有序开展，使得无线发射设备出现安全隐患。
不重视设备细微问题，只要设备还能运行，就不理会无线发射设备整体稳定性，使得小问题逐渐发展成大故障，甚至引发重大安全事故[1]。
同时，部分无线发射设备检修维护模式陈旧，检修内容与手段没有及时调整，检修计划缺少针对性，严重浪费人力资源。
无线发射设备维护计划针对性不足，就无法及时排查问题、得不到良好保养，不能及时发觉潜在安全隐患，造成无线发射设备带病工作。
此外，传统检修模式侧重周期性检查设备，没有依据设备特点进行调整，忽视检修内容登记，造成元件与设备逐渐脱离正常工作范围，设备隐患扩大，造成设备故障与影响范围增加。
2 广播电视无线发射设备常见故障2.1 电源故障无线发射设备电源电路主要有两类：串联型与开关型。
设备正常使用时电源电路工作量较大，经常处于发热状态，因此实际中经常出现故障。
临床上无线发射设备长期处于运行状态，工作频率较高，检测医生不能及时观察电源电路。
与其他设备模块相比，电源电路模块维修难度较小，与设备是否进口关联不大，只需要了解电源电路原理即可。
地面数字电视发射机的检修与维护探讨
地面数字电视发射机的检修与维护探讨地面数字电视发射机是数字电视信号传输的重要设备，对于数字电视信号的传输质量和覆盖范围有着重要的影响。
在数字化信息时代，数字电视发射机的检修与维护显得尤为重要。
本文将从地面数字电视发射机的工作原理、常见故障及解决方法、日常维护等方面展开探讨。
一、地面数字电视发射机的工作原理地面数字电视发射机是将数字电视信号转换成无线电波，通过天线传输到接收机，从而实现数字电视信号的传输。
其工作原理主要包括信号处理、信号放大、调制和传输等环节。
信号处理阶段是将数字电视信号进行预处理，包括信号的解调、解扰等处理，以便进行后续的处理和调制。
信号放大阶段是将处理好的数字电视信号进行放大，以增加信号的传输范围和质量。
调制阶段是将信号转换成无线电波，通过天线进行传输。
地面数字电视发射机在工作过程中，需要经常检修及维护，以保障其正常运行。
二、地面数字电视发射机的常见故障及解决方法1. 信号处理故障在信号处理阶段，常见的故障包括解调器故障、解扰器故障等。
当发现信号处理故障时，应及时检查解调器、解扰器的接口连接是否松动或烧坏，可以通过更换故障零部件或重新连接接口来解决这类问题。
2. 信号放大故障信号放大阶段的故障主要包括功放模块故障、供电故障等。
当发现信号放大故障时，应及时检查功放模块和供电系统的运行状态，可以通过更换功放模块或修复供电系统来解决这类问题。
三、地面数字电视发射机的日常维护1. 清洁工作地面数字电视发射机在工作过程中会吸附大量尘土和杂质，影响其散热和稳定性能。
定期对地面数字电视发射机的散热器、风扇和接口连接部分进行清洁是非常重要的。
2. 电源及供电系统维护地面数字电视发射机的电源及供电系统是其正常工作的关键部件，定期检查电源线、插头、插座的接触状态和供电系统的负载情况，保证电源及供电系统的正常工作。
3. 系统运行状态监测定期对地面数字电视发射机进行系统运行状态监测，包括输入输出功率、驻波比、温度等参数的监测，及时掌握系统的运行情况，以便及时发现故障并进行维护。
浅析德芯1kW数字电视发射机原理、维护要点及检修方法
76 视听 •SHI TING 2018年 第 4 期技术维护1 引言随着中央广播电视节目无线数字化覆盖工程的实施，广西各市县区的广播电视发射台站均已成功播出地面数字电视节目。
地面数字电视具有节目丰富、画面清晰、抗干扰性强等优点，受到了广大人民群众的热烈欢迎。
目前我区各市县区广播电视发射台站较多使用成都德芯生产的地面数字电视1kW 或300W 发射机。
本文简单分析了德芯1kW 地面数字电视发射机的原理、维护要点、常见故障及检修方法，对其它品牌型号数字电视发射设备的维护也有一定的参考意义。
2 发射机构造及工作原理德芯DUT-8313（1kW）地面数字电视广播发射机由主、备地面数字电视广播激励器；主、备前级推动单元；三路功率分配器、3个400W 功率放大器、三路功率合成器、输出滤波器、供电电源组、防雷保护、监控显示单元和散热系统等组成。
发射机系统原理框图如图1所示。
数字广播电视节目码流（TS 流），经信号线传输至激励器的ASI1和ASI2接口。
激励器将输入的TS 流经过信道编码与调制单元处理后，输出的数字IQ 信号送入D/A 芯片（AD9789）进行D/A 变换，并将D/A 转换信号送入上变频处理成射频信号后，由可变增益放大器（ADL5330ACPZ）对射频信号功率进行控制，通过模拟滤波后，输出到前级推动单元。
前级推动单元内的步进衰减器和AGC 电路对输入射频信号的功率进行控制后，送到前置放大器对信号进行前置放大，再经过20W 推动放大器，输出约20W的射频信号到射频切换单元。
射频切换单元的主要功能是切换主、备激励器和主、备前级推动单元。
射频切换单元工作在自动切换模式时，当主路激励器和主路前级推动单元出现故障，射频切换单元可自动切换至备路激励器和备路前级推动单元工作，保证广播电视节目正常播出。
经过射频切换单元选择的射频信号，经三路功率分配器分配到3个400W 功率放大器分别进行放大，再经三路功率合成器完成整机功率的合成，进入输出滤波器后通过天馈线系统发射，实现地面数字电视信号的无线覆盖。
关于地面无线数字电视发射机的故障总结分析
关于地面无线数字电视发射机的故障总结分析随着数字技术的快速发展，近年来地面无线数字电视得以加速普及。
本文对1KW地面无线数字电视发射机在运行中出现的故障进行了技术分析。
标签：BLF888；显示屏；切换；信号源1KW地面无线数字电视发射机由激励器、前级放大器、分配器、切换器、功率放大器、功率合成器和定向耦合器及控制显示单元构成。
来自前端的TS流由激励器调制变频后输出RF射频信号。
控制显示单元通过切换器来选擇主或备激励器，将其中1路选择信号送入前置放大器放大后经分配器作为功率放大器的激励信号，4个功率放大器将RF信号放大后通过合成器将信号输送至定向耦合器和滤波器经天线发射出去。
一、发射机显示输出功率偏低或无输出1、功率放大器存在故障。
功率放大器内包含3个120W功放模块，3分配器和3合成器及控制板。
每个120W功放模块采用1只LDMOS超高频射频功率晶体管BLF888和外围器件组成，该晶体管为双晶体管，模块的输入输出采用Doherty电路匹配，直流驱动电压50V，标称阻抗50欧姆，工作于甲乙类，共源推挽式放大。
3分配器和3合成器由威尔金森电路设计。
常见的故障现象是发射机的输出功率突然下降，输出功率降至约600～700W右，反射功率无明显变化，显示屏显示故障功率放大器明显低于300W，此外单个功放的直流电流也下降，约7～8A（正常在15A左右），查阅发射机控制监测数据面板可以看到一只功放电流明显偏低。
通常是功率晶体管的一半损坏，另一半还可以正常工作。
但工作一段时间后也会损坏。
打开功率放大器的上盖，采用电阻测量法判断损坏的LDMOS晶体管。
将3用表拨到电阻档，测量LDMOS晶体管BLF888的栅源对地阻值，栅极正常阻值一般约3kΩ，源级输出阻值无穷大，根据该条件判断管子是否损坏。
此外损坏的晶体管周边通常出现阻抗匹配SMD元器件烧糊或脱焊现象，这些器件也需要更换，当发现电路板的基材覆铜面烧毁现象，必须更换掉整个电路板，确保全部功放模块具有一致的幅频特性。
数字电视发射机维护和常见故障处理方法
分析Technology AnalysisI G I T C W 技术136DIGITCW2020.06处于快速发展的新时期，电视已经成为人们生活当中必不可少的重要内容。
在数字电视化时代，不论是电视数据传输或者是加工电视节目，都能够使用数字化进行，并且这也代表着一种先进的技术，代表着时代的特色。
其中发射机在数字电视中发挥着极其重要的作用，要想确保数字电视信号正常、稳定地传输，就必须要准确把握数字电视发射机的原理，并加强维修工作。
1 数字电视发射机维护和常见故障处理随着社会的不断发展，现数字化产品得到了广泛的使用。
数字电视已经成为了人们生活当中的必须品，数字电视发射机的质量也在不断提升，但是在实际使用过程中仍旧会出现一些故障以及问题。
1.1 开关电源发射机在正常工作过程当中会出现某个开关电源损坏的情况，使得相应的功放模块不能正常工作，进而导致输出功率降低。
数字电视发射机遇到此类故障通常都是开关电源损坏把整机总电源顶掉。
发生这类故障的原因基本都是由于开关电源末级功放管使用寿命有限，发生击穿造成输出短路，致使输入端整流桥被损坏。
严重情况下短路电流过大会导致电路板烧断，必须要认真连接烧坏的电路板。
1.2 功率晶体管出现损坏功率晶体管出现损坏的情况通常出现在发射机输出功率降低，但是，反射功率却表现正常。
如果功率晶体管出现损坏，就会使得功放组中的某个功放输出功率不足，电源与电流变小。
监测这种现象能够经过观察发射机控制检测数据面板来获得。
具体来说，通过可以断定为功率晶体管1/2部分出现了损坏，这样以来就会使另一半晶体管也会出现受损的情况。
1.3 其他因素导致的故障随着发射机工作年限的增长，不同的零件均会出现老化，一般由于零件老化等所引发的故障，基本都出现在电阻、半导体等零件方面。
例如功率无法调整；主机开关键接触不良，难以开机；线路板发生脱焊，导致机器经常保护等各种故障；交流接触器触点接触不良导致发射机功放或者电源掉电而引发停播等。
数字电视(GT-5900-300)发射机日常维护及常见故障检修
数字电视(GT-5900-300)发射机日常维护及常见故障检修数字电视(GT-5900-300)发射机是一种用于数字电视信号传输的设备，其正常运行对于数字电视的传播至关重要。
为了保证设备的稳定运行以及延长其使用寿命，日常维护是非常重要的。
对于常见的故障也需要及时检修，以减少影响的范围和时间。
本文将介绍数字电视发射机日常维护及常见故障的检修方法，以供参考。
一、日常维护1. 清洁设备表面数字电视发射机操作中，灰尘、污垢等杂质会附着在设备表面，影响设备的散热效果，甚至影响设备的运行稳定性。
定期清洁设备表面是非常重要的。
可以用干净的软布或者专用的清洁布进行擦拭，注意避免使用化学溶剂，以免损坏设备表面。
2. 检查设备连接线路定期检查设备的连接线路，确保连接稳固可靠。
特别是外接的电源线、信号线等，要确保连接牢固，没有松动或者接触不良的情况。
3. 风扇清洁数字电视发射机在运行过程中会产生一定的热量，为了确保设备的散热效果，需要定期清洁设备内部的风扇。
清洁时，可以使用吹风机或者吸尘器将风扇周围的灰尘吹除或者吸除，以保证风扇的正常运转。
4. 检查设备运行状态在日常维护中，需要时常观察数字电视发射机的运行状态，包括设备的运行是否正常、有无异常噪音、有无异常发热等情况。
一旦发现异常，需要及时排查并处理。
5. 定期维护除了以上的日常维护工作外，还需要根据设备的使用时间，进行定期的维护保养，包括内部清洁、部件润滑、连接线路检查等工作。
二、常见故障检修1. 电源故障如果数字电视发射机出现电源故障，首先需要检查外接电源线是否连接正常，然后检查电源插座是否正常。
如果以上情况都正常，那么可能是设备内部的电源模块或者电源开关出现故障，需要由专业维修人员进行检修。
3. 风扇故障如果数字电视发射机的风扇出现故障，可能会导致设备过热，影响设备的稳定运行。
首先需要清洁风扇，如果风扇仍然无法正常运转，可能是风扇电机故障，需要更换风扇电机。
4. 其他故障除了以上列举的几种常见故障外，数字电视发射机还可能出现其他各种故障，如频率偏移、信号干扰、控制板故障等。
论电视台发射机的维修维护
论电视台发射机的维修维护社会的发展与进步，使广播电视覆盖面不断扩大，我国是世界上广播电视覆盖率最大的国家。
随着技术的进步与创新，广播电视播出质量也有了快速提升，在广播电视行业中，发射设备是非常重要的，其维护保养更是对设备进行有效管理的必要手段。
由于元器件在长期的使用中出现损耗与老化，使设备在使用时，就会出现各种故障，影响播放效果，及收视效果。
文章通过对发射机故障情况的分析，进一步提出可行性的具体维修操作方法，全面对事故进行预防性管理，使设备处于稳定可靠的工作状态。
标签：电视发射机；工作原理；故障；维修自从有了电视，就出现了电视发射机，可以说，发射机的演变历史是随着电视的演进而不断变化的，从发射机的发展现状而言，其经历了不同的更新，可以说，发射机在电器发展史经历了无数次的变革与演化，大半个世纪的时间里，其发展历程也较为清晰，从第一代的模拟机到数字机、从黑白机到彩色机、从电子管到全固态、从有线到无线，从人工操作到智能化，其发展历程体现了社会的变革，从演变的过程中就能看到我国电视发展的进程，随着科技能力的进步，我国电视发射机在无线广播领域有了快速发展，其功能更加全面、智能、高效，特别是近些年，更是向着功率大及全自动方向发展，极大的满足了用户高清收视的体验，也奠定了我国高质量电视节目信号接收技术的发展基础。
1 电视发射机工作原理简介20世纪90年代，开始使用全固态电视发射机，这种机型运行成本低、停播率少、模块耐用、收视效率好、性能可靠和维护保养周期长，因此被广泛推广使用。
在全固态电视发射机构造中，激励器、功放单元、监控系统、开关电源、冷却系统和防雷接地系统是其组成内容。
通过使用全固态电视发射机，使地面能够接收到信号，成为接收信号最重要的设施，工作原理较易理解，主要就是利用设备使视频信号和音频信号进入到激励器，同时快速做好信号的编码和分配，最后进入到合成器做好信号的精确处置，然后再把经过加工的信号切入到切换器，利用功率分配器输出至末级功率放大器中，最后经由功率合成器把接收到的所有信号合成一条信号做到有效输出，完成接收与输出操作。
