中兴LTEU31网管简易操作指南
中兴LTE后台操作指导书
一、网管登录1.登录2.启动网元管理右键选中LTE服务器，网元管理→启动网元管理二、动态管理右键选中LTE服务器，网元管理→动态管理1.查询小区状态1）查找目标小区2）选中目标小区3）选择需查询项，点击执行操作4）⑥显示查询结果2.关断小区1）查找目标小区2）选中目标小区3）选择需查询项，点击执行操作4）关断小区会导致小区服务业务终止，谨慎操作3.解关断小区1）查找目标小区2）选中目标小区3）选中需查询项，点击执行操作4）⑤显示操作结果三、配置管理1.参数修改配置管理→配置数据批量修改1）查找目标小区2）选择目标小区1.1功率修改（该参数修改会影响小区业务，谨慎操作。
）3）基带资源4）输入目标值5）保存→数据同步1.2切换参数修改3）选择UE系统测量参数4）测量配置号对应事件表示10：A1、20：A25）事件判决的RSRP门限（dBm）（修改时A2门限比A1门限大6dBm左右）6）保存→数据同步1.3T DD小区参数修改3）选择E-UTRAN TDD小区4）可修改PCI、TAC、频点、方位角等各种测量类开关5）保存→数据同步2.规划数据导出、导入配置管理→规划数据导出/规划数据导入新开站添加2G、3G邻区，制作工参等大批量修改参数3.邻区调整3.1邻区查询1）查找目标小区2）点击查询，即可显示当前小区的邻区关系3.2邻区添加与删除1）查找目标小区2）查找需添加的邻小区，点击3）③为可添加的邻区关系，选中点击4）④为已添加的邻区关系，删除点击5）完成以上操作，数据同步；大批量修改邻区可做好脚本后“规划数据导入”即可四、告警查询查询当前告警五、诊断测试拓扑管理→网元管理→诊断测试1）选择目标小区2）组合测试4.1经纬度查询3）置GNSS信息查询4）查询结果显示当前经纬度4.2小区当前用户数3）eNodeB UE信息查询4）查询结果显示小区RRC连接数六、性能统计统计→性能统计→查询模板管理。
NetNumen U31(BN)网管安装指导手册(for Windows)_R1.0
NetNumen U31（BN）网管安装指导手册（for Windows）R1.0法律声明若接收中兴通讯股份有限公司（以下称为“中兴通讯”）的此份文档，即表示您已同意以下条款。
若不同意以下条款，请停止使用本文档。
本文档版权所有中兴通讯股份有限公司。
保留任何未在本文档中明示授予的权利。
文档中涉及中兴通讯的专有信息。
未经中兴通讯事先书面许可，任何单位和个人不得复制、传递、分发、使用和泄漏该文档以及该文档包含的任何图片、表格、数据及其他信息。
和是中兴通讯的注册商标。
中兴通讯产品的名称和标志是中兴通讯的商标或注册商标。
在本文档中提及的其他产品或公司名称可能是其各自所有者的商标或注册商标。
在未经中兴通讯或第三方权利人事先书面同意的情况下，阅读本文档并不表示以默示、不可反言或其他方式授予阅读者任何使用本文档中出现的任何标记的权利。
本产品符合有关环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。
本文档按“现状”和“仅此状态”提供。
本文档中的信息随着中兴通讯产品和技术的进步将不断更新，中兴通讯不再通知此类信息的更新。
中兴通讯股份有限公司地址: 中国深圳市科技南路55号邮编518057网站: TSM-技术支持库邮箱: TSM售后文档库@版本更新说明产品版本资料版本资料编号资料更新说明R1.0 第一次发行作者资料版本日期作者审核者批准者R1.0 2012-1-15 朱建勇适用对象：U31网管维护人员使用建议：在阅读本文档之前，建议先了解下面的知识和技能：序号知识技能参考资料123后继资料：在阅读完本文档之后，你可能需要下面资料：序号参考资料资料说明123摘要章节描述错误!未找到引用源。
适用范围介绍本文档适用的范围介绍U31网管在专业的服务器平台上的安装方法错误!未找到引用源。
服务器平台安装方式错误!未找到引用源。
个人电脑安装方式介绍U31网管在个人电脑上的安装方法4 网管常见问题FAQ 介绍U31网管在安装过程中的常见问题以及处理方法目录1适用范围 (1)2服务器平台安装方式 (2)2.1安装准备 (2)2.1.1硬件环境 (2)2.1.2软件环境 (2)2.1.3安装盘 (4)2.2安装指导 (5)2.2.1典型安装 (6)2.2.2服务器程序安装 (22)2.2.3客户端程序安装 (23)2.3网管本身配置 (24)2.3.1配置LICENSE (24)2.3.2配置网管参数 (26)2.4网管启停 (31)2.4.1服务器启动 (31)2.4.2服务器退出 (34)2.4.3客户端启动 (35)2.4.4客户端退出 (38)2.5网管卸载 (39)3个人电脑安装方式 (45)3.1CTN产品 (45)3.2OTN/MSTP产品 (46)4U31网管常见问题FAQ及注意事项 (48)4.1安装好网管后如何查询网管规模 (48)4.2网管运行前必须调整NT操作系统TCPIP半开连接数大小 (48)4.3网管运行前必须调整WINDOWS操作系统分配端口数大小 (50)图目录图2-1 安装盘图示 (5)图2-2 解压路径设置 (6)图2-3 解压文件 (7)图2-4 语言选择对话框 (7)图2-5 软件许可协议对话框 (8)图2-6 安装方式选择对话框 (9)图2-7 分层配置 (9)图2-8 选择网络规模对话框 (10)图2-9 安装规模提示信息 (10)图2-10 安装产品选择对话框 (12)图2-11 数据库连接配置对话框 (13)图2-12 数据库连接成功 (13)图2-13 数据库参数设置1 (14)图2-14 主机信息配置对话框 (15)图2-15 系统信息检测对话框 (15)图2-16 安装信息确认对话框 (16)图2-17 解压拷贝文件 (17)图2-18 数据库初始化对话框 (18)图2-19 数据库安装 (19)图2-20 参数配置对话框 (19)图2-21 系统初始化1 (20)图2-22 系统初始化2 (20)图2-23 系统初始化3 (21)图2-24 安装完成对话框 (21)图2-25 安装完成后的网管目录 (22)图2-26 安装完成服务器端程序后的网管目录 (23)图2-27 安装完成客户端程序后的网管目录 (24)图2-28 查看license信息菜单 (25)图2-29 license示例 (25)图2-30 网管配置中心入口 (26)图2-31 网管配置中心界面 (27)图2-32 主进程IP配置界面 (28)图2-33 修改console实例界面1 (29)图2-34 修改console实例界面2 (29)图2-35 数据库连接配置界面 (30)图2-36 配置网管管理者ID (31)图2-37 启动控制台进程 (32)图2-38 控制台客户端启动 (32)图2-39 U31网管进程启动1 (33)图2-40 U31网管进程启动2 (34)图2-41 服务器关闭对话框 (35)图2-42 客户端启动对话框 (36)图2-43 局名称配置对话框 (36)图2-44 配置局名称和IP地址对话框 (37)图2-45 选择或输入服务器地址 (37)图2-46 U31网管拓扑图视图 (38)图2-47 退出确认提示框 (38)图2-48 U31网管卸载入口 (39)图2-49 卸载网管1 (39)图2-50 卸载网管2 (40)图2-51 卸载网管3 (41)图2-52 卸载网管4 (41)图2-53 卸载网管5 (42)图2-54 卸载网管6 (42)图2-55 卸载网管7 (43)图2-56 卸载网管8 (43)图3-1 CTN 删除和console实例的关联 (46)图3-2 OTN/MSTP删除和console实例的关联1 (47)图4-1 事件警告描述 (49)图4-2 TCPip半开连接数调整界面 (50)图4-3 注册表修改界面1 (52)图4-4 注册表修改界面2 (53)表目录表2-1 不兼容软件清单 (3)1 适用范围本文档针对基于承载网产品的U31网管（即NetNumen U31 （BN），下文简称U31）介绍，对其在windows平台上的安装过程以及该过程中可能会遇到的问题进行说明。
中兴后台网管各项操作步骤截图
中兴后台网管各项常用操作步骤截图
为方便初级网优工程师了解后台网管知识，本人把一些简单的中兴后台ems网管操作进行了步骤截图，避免了文字内容的不直观，方便大家进行操作。
最好在后台工程师的指导下操作，防止操作失误导致事故。
各地市可能有些不同，仅供参考！
1、常用参数位置
A1 RSRP Threshold-A1事件判决的RSRP门限
A2 RSRP Threshold-A2事件判决的RSRP门限
eutranRslPara_interThrdXHigh-异频频点高优先级重选门限
hysteresis-判决迟滞范围
Qrxlevmin-最低接收电平
s-IntraSearch-同频测量RSRP判决门限
s-NonIntraSearch-异频异系统测量启动门限2、查看临区关系
3、查看常用指标
4、查询基站经纬度
5、单板复位
6、修改基站发射功率
7、开闭站和调测小区
7、开站参数配置
1配置数据批量修改
2选择网元
3PCI，TAC修改
4基带资源
5无线业务配置
6系统内测量参数配置
7系统间测量参数配置
8测量配置索引集
9其他参数核查
开站-表1
开站-表234 8、配置站间X2
9、频谱扫描
9、外部邻区配置
配置邻接关系
添加邻接小区
修改小区个体偏移CIO 10、信令跟踪
修改ＰＣＩ。
LTE华为中兴后台网管操作指导精选

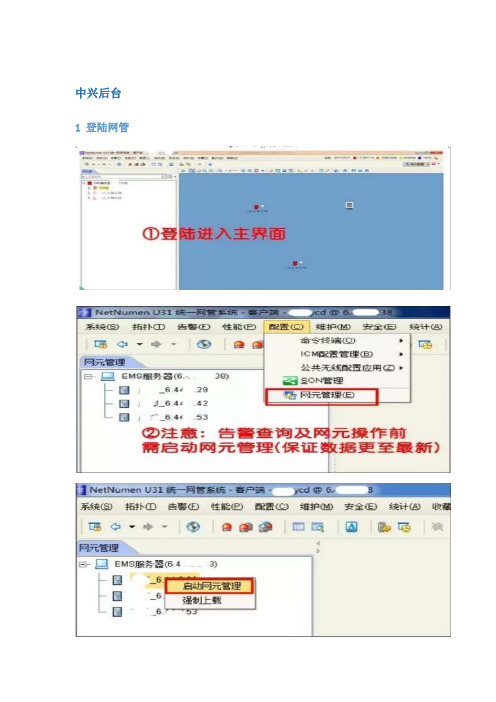

中兴后台1 登陆网管
2告警监控查询
3性能统计
3.1指标提取
4、配置管理
右键启动需要操作的网元
4.1配置数据批量修改（PCI、参考信号功率等快速修改）
4.2 SON管理(ANR/X2等策略的开关及查询)
4.3数据导入导出
4.4 内部邻区配置
4.5外部邻区配置
5、动态管理
6、网元管理—诊断测试
7、系统工具（进行频谱业务信令等跟踪）7.1 信令跟踪（业务跟踪一样）
7.2 频谱扫描
华为后台
1 网管主页面
2 告警查询
3 话统指标提取
4 信令跟踪
4.1 S1标准信令跟踪
4.2 LTE虚拟用户跟踪
4.3 UU 口标准信令跟踪
4.4 RB使用情况跟踪
4.5 以小区吞吐量监控为例
4.6 RSSI统计监控（RSSI 接收信号强度指示）
4.7干扰检测监控
干扰监测通过RRU做数据采集，经主控板对数据作FFT运算分析和处理后，实时显示当前设置频率范围内的信号频谱，实现类似频谱仪的部分功能，方便网上干扰问题的定位、排查和分析。
中兴LTE网管操作指导书
中兴ＬTE网管操作指导书翻频修改小区属性表操作步骤概述:翻频4G侧主要涉及修改表有4G小区属性表、4G到4Ｇ外部小区表、4G到2G得外部小区表、与4Ｇ到2Ｇ得邻区表１、脚本制作操作步骤整个脚本涉及修改表格有4G小区属性表、４G到4G外部小区表、4G到2G得外部小区表、与4G到2Ｇ得邻区表，规划数据导出后，将不需要操作得表格都删除,只留下需要操作得表格。
(1)、小区属性表制作第一步、从网管里带出修改区规划数据：选择修改区数据如下图设置好后点导出:第二步:脚本制作,将导出得规划数据解压开,打开后从第二个SＨEET(名字为Indｅx)找到小区属性表,带您中间蓝色字体索引直接弹到小区属性表把对应需要翻频得小区按照方案一一对应修改完,删除不需要修改得数据,并把对应修改得数据操作指示表上“M”(2)、4G-4Ｇ外部小区表修改基站与小区之间加邻区之前需要添加外部小区，小区属性表变了,对应得外部小区也需要跟着一起修改。
外部小区表得修改直接使用修改小区属性表使用得规划数据,找到外部小区表，把对应得小区按照翻频方案一一修改:(3)、４G－2G外部小区表修改4G到2Ｇ外部小区表与４G到2G得邻区修改异于４G外部小区表修改,４G-2G外部小区或邻区修改时需要将原有得外部小区与邻区先删除,接下来才就是按照新得LAC与CI在原有得邻区关系上继承添加,即脚本需按删除与添加顺序制作2、脚本导入操作脚本制作完之后,需要检查表头就是否与导出来得规划数据完全一致,不一致需调整好。
脚本导入分为三步:第一步：将修改好得脚本数据导入网管第二步:整表同步,如下图勾选(断链站不需要勾选)第三步:增量同步,如下图勾选(断链站不需要勾选)实时监控小区级干扰(频谱扫描）: 第一步:第二步:第三步：第四步:第五步:点下一步第六步第七步:第八步:同步任务第九步:第十步:第十一步:第十二步:第十三步：频谱扫描图实时ＣＰＵ利用率监控第一步:第二步:小区信令跟踪:第一步:第二步:第三步:第三步:第四步:灌包1、找到网元IＰ:１0、92、X、X2、登陆远程桌面,运行中输入:3、FTP登陆基站;ｔelｎｅｔ基站ＩP地址ＰＳ数据速率创建小区级测量事件:以创建小区级Ａ４事件为例:第一步:第二步:对应A4参数修改好第三步:添加一条索引集第四步：X2功能开通步骤第一步:第二步:第三步:第四步：第五步:第六步:第七步:LTE打桩1、登陆远程桌面，点击菜单内得命令提示符２、teｌnｅt 1００、９2、X、X(此ＩＰ为管理网元内得IP)３、输入账号：zte4、输入密码：zte(输入不显示)５、＃usｈelｌ6、pａssｗoｒｄ：zｔｅ(输入不显示)7、＄$ps8、$＄pad 908(最后面几行最长得一行,前面得数字）9、输入:g_dwNｏProcＰhyRｅｌoc 1回车后如果未出现ｖａｌue＝０x０0000０01则表示未成功,关掉当前命令窗口，重新打开,重复以上步骤telnｅt到前台,ｐaｄ到产品进程,输入g_ｄwNoＰrocPhｙReloc 1执行结果示例:IＰ通道测试E-Node B与MME对应ＳCTP得IP地址,存在几个ＩＰ地址,Ｐing几个IP地址模拟加载查瞧双载波站点第一步：先瞧E-UTRAN TDD小区里面得基带资源配置，先确认每个小区使用得基带资源ＩＤ第二步:批量打调测查询基站版本第一步:第二步:第二步：性能指标创建与提取如何创建查询任务分组如何创建查询任务分组(二)RET相关操作目得打开动态数据管理系统进行RET相关操作，对RET进行发送配置数据、校准、查询天线倾角与设置天线倾角等操作。
NetNumen U31(BN)网管安装指导手册(for Windows)_R1.0
NetNumen U31（BN）网管安装指导手册（for Windows）R1.0法律声明若接收中兴通讯股份有限公司（以下称为“中兴通讯”）的此份文档，即表示您已同意以下条款。
若不同意以下条款，请停止使用本文档。
本文档版权所有中兴通讯股份有限公司。
保留任何未在本文档中明示授予的权利。
文档中涉及中兴通讯的专有信息。
未经中兴通讯事先书面许可，任何单位和个人不得复制、传递、分发、使用和泄漏该文档以及该文档包含的任何图片、表格、数据及其他信息。
和是中兴通讯的注册商标。
中兴通讯产品的名称和标志是中兴通讯的商标或注册商标。
在本文档中提及的其他产品或公司名称可能是其各自所有者的商标或注册商标。
在未经中兴通讯或第三方权利人事先书面同意的情况下，阅读本文档并不表示以默示、不可反言或其他方式授予阅读者任何使用本文档中出现的任何标记的权利。
本产品符合有关环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。
本文档按“现状”和“仅此状态”提供。
本文档中的信息随着中兴通讯产品和技术的进步将不断更新，中兴通讯不再通知此类信息的更新。
中兴通讯股份有限公司地址: 中国深圳市科技南路55号邮编518057网站: TSM-技术支持库邮箱: TSM售后文档库@版本更新说明产品版本资料版本资料编号资料更新说明R1.0 第一次发行作者资料版本日期作者审核者批准者R1.0 2012-1-15 朱建勇适用对象：U31网管维护人员使用建议：在阅读本文档之前，建议先了解下面的知识和技能：序号知识技能参考资料123后继资料：在阅读完本文档之后，你可能需要下面资料：序号参考资料资料说明123摘要章节描述错误!未找到引用源。
适用范围介绍本文档适用的范围介绍U31网管在专业的服务器平台上的安装方法错误!未找到引用源。
服务器平台安装方式错误!未找到引用源。
个人电脑安装方式介绍U31网管在个人电脑上的安装方法4 网管常见问题FAQ 介绍U31网管在安装过程中的常见问题以及处理方法目录1适用范围 (1)2服务器平台安装方式 (2)2.1安装准备 (2)2.1.1硬件环境 (2)2.1.2软件环境 (2)2.1.3安装盘 (4)2.2安装指导 (5)2.2.1典型安装 (6)2.2.2服务器程序安装 (22)2.2.3客户端程序安装 (23)2.3网管本身配置 (24)2.3.1配置LICENSE (24)2.3.2配置网管参数 (26)2.4网管启停 (31)2.4.1服务器启动 (31)2.4.2服务器退出 (34)2.4.3客户端启动 (35)2.4.4客户端退出 (38)2.5网管卸载 (39)3个人电脑安装方式 (45)3.1CTN产品 (45)3.2OTN/MSTP产品 (46)4U31网管常见问题FAQ及注意事项 (48)4.1安装好网管后如何查询网管规模 (48)4.2网管运行前必须调整NT操作系统TCPIP半开连接数大小 (48)4.3网管运行前必须调整WINDOWS操作系统分配端口数大小 (50)图目录图2-1 安装盘图示 (5)图2-2 解压路径设置 (6)图2-3 解压文件 (7)图2-4 语言选择对话框 (7)图2-5 软件许可协议对话框 (8)图2-6 安装方式选择对话框 (9)图2-7 分层配置 (9)图2-8 选择网络规模对话框 (10)图2-9 安装规模提示信息 (10)图2-10 安装产品选择对话框 (12)图2-11 数据库连接配置对话框 (13)图2-12 数据库连接成功 (13)图2-13 数据库参数设置1 (14)图2-14 主机信息配置对话框 (15)图2-15 系统信息检测对话框 (15)图2-16 安装信息确认对话框 (16)图2-17 解压拷贝文件 (17)图2-18 数据库初始化对话框 (18)图2-19 数据库安装 (19)图2-20 参数配置对话框 (19)图2-21 系统初始化1 (20)图2-22 系统初始化2 (20)图2-23 系统初始化3 (21)图2-24 安装完成对话框 (21)图2-25 安装完成后的网管目录 (22)图2-26 安装完成服务器端程序后的网管目录 (23)图2-27 安装完成客户端程序后的网管目录 (24)图2-28 查看license信息菜单 (25)图2-29 license示例 (25)图2-30 网管配置中心入口 (26)图2-31 网管配置中心界面 (27)图2-32 主进程IP配置界面 (28)图2-33 修改console实例界面1 (29)图2-34 修改console实例界面2 (29)图2-35 数据库连接配置界面 (30)图2-36 配置网管管理者ID (31)图2-37 启动控制台进程 (32)图2-38 控制台客户端启动 (32)图2-39 U31网管进程启动1 (33)图2-40 U31网管进程启动2 (34)图2-41 服务器关闭对话框 (35)图2-42 客户端启动对话框 (36)图2-43 局名称配置对话框 (36)图2-44 配置局名称和IP地址对话框 (37)图2-45 选择或输入服务器地址 (37)图2-46 U31网管拓扑图视图 (38)图2-47 退出确认提示框 (38)图2-48 U31网管卸载入口 (39)图2-49 卸载网管1 (39)图2-50 卸载网管2 (40)图2-51 卸载网管3 (41)图2-52 卸载网管4 (41)图2-53 卸载网管5 (42)图2-54 卸载网管6 (42)图2-55 卸载网管7 (43)图2-56 卸载网管8 (43)图3-1 CTN 删除和console实例的关联 (46)图3-2 OTN/MSTP删除和console实例的关联1 (47)图4-1 事件警告描述 (49)图4-2 TCPip半开连接数调整界面 (50)图4-3 注册表修改界面1 (52)图4-4 注册表修改界面2 (53)表目录表2-1 不兼容软件清单 (3)1 适用范围本文档针对基于承载网产品的U31网管（即NetNumen U31 （BN），下文简称U31）介绍，对其在windows平台上的安装过程以及该过程中可能会遇到的问题进行说明。
NetNumen-U31(BN)网管安装指导手册(for-Windows)-R1.0
NetNumen U31（BN）网管安装指导手册（for Windows）R1.0法律声明若接收中兴通讯股份有限公司（以下称为“中兴通讯”）的此份文档，即表示您已同意以下条款。
若不同意以下条款，请停止使用本文档。
本文档版权所有中兴通讯股份有限公司。
保留任何未在本文档中明示授予的权利。
文档中涉及中兴通讯的专有信息。
未经中兴通讯事先书面许可，任何单位和个人不得复制、传递、分发、使用和泄漏该文档以及该文档包含的任何图片、表格、数据及其他信息。
和是中兴通讯的注册商标。
中兴通讯产品的名称和标志是中兴通讯的商标或注册商标。
在本文档中提及的其他产品或公司名称可能是其各自所有者的商标或注册商标。
在未经中兴通讯或第三方权利人事先书面同意的情况下，阅读本文档并不表示以默示、不可反言或其他方式授予阅读者任何使用本文档中出现的任何标记的权利。
本产品符合有关环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。
本文档按“现状”和“仅此状态”提供。
本文档中的信息随着中兴通讯产品和技术的进步将不断更新，中兴通讯不再通知此类信息的更新。
中兴通讯股份有限公司地址: 中国深圳市科技南路55号邮编518057网站: TSM-技术支持库邮箱: TSM售后文档库@版本更新说明作者适用对象：U31网管维护人员使用建议：在阅读本文档之前，建议先了解下面的知识和技能：后继资料：在阅读完本文档之后，你可能需要下面资料：关于这篇文档摘要目录1适用范围 (1)2服务器平台安装方式 (2)2.1 安装准备 (2)2.1.1 硬件环境 (2)2.1.2 软件环境 (2)2.1.3 安装盘 (4)2.2 安装指导 (5)2.2.1 典型安装 (6)2.2.2 服务器程序安装 (22)2.2.3 客户端程序安装 (22)2.3 网管本身配置 (23)2.3.1 配置LICENSE (23)2.3.2 配置网管参数 (25)2.4 网管启停 (30)2.4.1 服务器启动 (30)2.4.2 服务器退出 (33)2.4.3 客户端启动 (34)2.4.4 客户端退出 (37)2.5 网管卸载 (38)3个人电脑安装方式 (44)3.1 CTN产品 (44)3.2 OTN/MSTP产品 (45)4U31网管常见问题FAQ及注意事项 (47)4.1 安装好网管后如何查询网管规模 (47)4.2 网管运行前必须调整NT操作系统TCPIP半开连接数大小 (47)4.3 网管运行前必须调整WINDOWS操作系统分配端口数大小 (49)图目录图 2-1 安装盘图示 (5)图 2-2 解压路径设置 (6)图 2-3 解压文件 (7)图 2-4 语言选择对话框 (7)图 2-5 软件许可协议对话框 (8)图 2-6 安装方式选择对话框 (9)图 2-7 分层配置 (9)图 2-8 选择网络规模对话框 (10)图 2-9 安装规模提示信息 (10)图 2-10 安装产品选择对话框 (11)图 2-11 数据库连接配置对话框 (12)图 2-12 数据库连接成功 (13)图 2-13 数据库参数设置1 (13)图 2-14 主机信息配置对话框 (14)图 2-15 系统信息检测对话框 (15)图 2-16 安装信息确认对话框 (16)图 2-17 解压拷贝文件 (16)图 2-18 数据库初始化对话框 (17)图 2-19 数据库安装 (18)图 2-20 参数配置对话框 (19)图 2-21 系统初始化1 (19)图 2-22 系统初始化2 (20)图 2-23 系统初始化3 (20)图 2-24 安装完成对话框 (21)图 2-25 安装完成后的网管目录 (21)图 2-26 安装完成服务器端程序后的网管目录 (22)图 2-27 安装完成客户端程序后的网管目录 (23)图 2-28 查看license信息菜单 (24)图 2-29 license示例 (24)图 2-30 网管配置中心入口 (25)图 2-31 网管配置中心界面 (26)图 2-32 主进程IP配置界面 (27)图 2-33 修改console实例界面1 (28)图 2-34 修改console实例界面2 (28)图 2-35 数据库连接配置界面 (29)图 2-36 配置网管管理者ID (30)图 2-37 启动控制台进程 (31)图 2-38 控制台客户端启动 (31)图 2-39 U31网管进程启动1 (32)图 2-40 U31网管进程启动2 (33)图 2-41 服务器关闭对话框 (34)图 2-42 客户端启动对话框 (35)图 2-43 局名称配置对话框 (35)图 2-44 配置局名称和IP地址对话框 (36)图 2-45 选择或输入服务器地址 (36)图 2-46 U31网管拓扑图视图 (37)图 2-47 退出确认提示框 (37)图 2-48 U31网管卸载入口 (38)图 2-49 卸载网管1 (38)图 2-50 卸载网管2 (39)图 2-51 卸载网管3 (40)图 2-52 卸载网管4 (40)图 2-53 卸载网管5 (41)图 2-54 卸载网管6 (41)图 2-55 卸载网管7 (42)图 2-56 卸载网管8 (42)图 3-1 CTN 删除和console实例的关联 (45)图 3-2 OTN/MSTP删除和console实例的关联1 (46)图 4-1 事件警告描述 (48)图 4-2 TCPip半开连接数调整界面 (49)图 4-3 注册表修改界面1 (51)图 4-4 注册表修改界面2 (52)表目录表 2-1 不兼容软件清单 (3)1适用范围本文档针对基于承载网产品的U31网管（即NetNumen U31 （BN），下文简称U31）介绍，对其在windows平台上的安装过程以及该过程中可能会遇到的问题进行说明。
中兴LTE网管操作指导4.doc
中兴LTE网管操作指导4中兴网管操作指导一：账号登陆输入账号密码信息后请选择所要登陆地市的IP地址，具体操作如下图所示：IP地址添加若无所需登陆的地市IP，需自行添加新的IP地址，添加新的地市IP地址操作如下图所示：广东中兴片区各地市网管IP地址登陆成功后进去网管操作界面如下图：二．指标查询操作点击性能—>查询模板管理，操作如图所示：进入查询模板管理后，界面如下：查询模板选择选择需要的模板后右键按模板查询，操作如图：进入模板后界面如下：在逻辑过滤选项可以设置门限，使指标只输出低于或高于门限的小区：查询对象说明查询指标需对汇总对象与通配层次进行选择：汇总对象有4个选择项具体如下：所有位置汇总成一条（所有已选择的网元在设置后的时间粒度汇总成一条指标）汇总到“子网”（所有已选择的网元在设置后的时间粒度每个子网一条指标）汇总到“网元”（所有已选择的网元在设置后的时间粒度每个基站一条指标）汇总到“小区”（所有已选择的网元在设置后的时间粒度每个小区一条指标）。
中兴LTE网管常用操作概述(全面)4LTE网管U31使用说明：登陆客户端进入拓扑界面1：告警监控查询点击按钮，可以查询当前的告警；点击网元树，可以搜网管中某一个小区的所有历史告警和当前告警;点击可打开批量站点查询当前告警或历史告警如：双击一个故障站点可观察该站机架组（故障RRU位置，故障板件位置）：双击一条故障信息或者一个故障RRU或板件可获取具体故障解释：2：性能统计：（导出日报/TOP5等报表）如图打开如下：现有模板指标提取：分别选择所需的指标，查询的站点和查询时间粒度：收周记的时候，只有两个学生谈到了这个问题，他俩学习都比较好，而现在的座位不是很理想，他们都说按照成绩安排座位是个不错的方法，可以激发学生的学习的热情，调动学生的学习积极性，其中一个学生还说，他现在正在为取得选择座位的优先权而不懈努力。
这样的结果，正符合我的想法，于是我又对同学们说：“关于按照成绩安排座位的这件事情，有些同学已经发表了自己的意见，目前看来是百分之百的学生表示同意。
中兴网管常用操作说明
一、PCI修改操作：1、菜单栏：配置-》网元管理，点击网元管理2、右键点击上图中红色框中最后一个阳泉的网管，然后点击“启动网元管理”，等待加载完毕后，再次右键点击上图中的网管，选择“配置管理”，如下图所示：3、点击完毕后右侧出现如下界面：然后按照下图所示选择：4、选择“配置数据批量修改”后，进入如下界面，然后选择要修改的基站5、如果进行PCI倒换，首先修改成其他PCI，然后再进行修改，例如：上图中需要1小区（243）和2小区（244）进行PCI互换，首先把1、2小区PCI修改成71,72（任意一个PCI，只要和本站的现有PCI不同就行）然后进行保存，6、后再次修改成要修改的值，再次点击保存，如下图所示：7、然后选择配置管理-》数据同步点击数据同步后出现如下对话框：同步完成后就修改成功了。
二、功率调整操作：1、菜单栏：配置-》网元管理，点击网元管理2、右键点击上图中红色框中最后一个阳泉的网管，然后点击“启动网元管理”，等待加载完毕后，再次右键点击上图中的网管，选择“配置管理”，如下图所示：3、点击完毕后右侧出现如下界面：然后按照下图所示选择：4、选择“配置数据批量修改”后，进入如下界面，然后选择要修改的基站7、然后选择配置管理-》数据同步点击数据同步后出现如下对话框：同步完成后就修改成功了。
三、人工闭锁小区和解锁小区1、菜单栏：配置-》网元管理，点击网元管理2、右键点击上图中红色框中最后一个阳泉的网管，然后点击“启动网元管理”，等待加载完毕后，再次右键点击上图中的网管，选择“动态管理”，如下图所示：小区闭锁的命令为“立即关断小区”，小区解锁的命令为“解关断小区”，查询该小区是否被闭锁的命令为“查询小区状态”，运行后会弹出输入验证码的对话框，输入验证码后，点击确定，操作完成。
中兴网管常用操作说明
一、PCI修改操作：1、菜单栏：配置-》网元管理，点击网元管理2、右键点击上图中红色框中最后一个阳泉的网管，然后点击“启动网元管理”，等待加载完毕后，再次右键点击上图中的网管，选择“配置管理”，如下图所示：3、点击完毕后右侧出现如下界面：然后按照下图所示选择：4、选择“配置数据批量修改”后，进入如下界面，然后选择要修改的基站5、如果进行PCI倒换，首先修改成其他PCI，然后再进行修改，例如：上图中需要1小区（243）和2小区（244）进行PCI互换，首先把1、2小区PCI修改成71,72（任意一个PCI，只要和本站的现有PCI不同就行）然后进行保存，6、后再次修改成要修改的值，再次点击保存，如下图所示：7、然后选择配置管理-》数据同步点击数据同步后出现如下对话框：同步完成后就修改成功了。
二、功率调整操作：1、菜单栏：配置-》网元管理，点击网元管理2、右键点击上图中红色框中最后一个阳泉的网管，然后点击“启动网元管理”，等待加载完毕后，再次右键点击上图中的网管，选择“配置管理”，如下图所示：3、点击完毕后右侧出现如下界面：然后按照下图所示选择：4、选择“配置数据批量修改”后，进入如下界面，然后选择要修改的基站7、然后选择配置管理-》数据同步点击数据同步后出现如下对话框：同步完成后就修改成功了。
三、人工闭锁小区和解锁小区1、菜单栏：配置-》网元管理，点击网元管理2、右键点击上图中红色框中最后一个阳泉的网管，然后点击“启动网元管理”，等待加载完毕后，再次右键点击上图中的网管，选择“动态管理”，如下图所示：小区闭锁的命令为“立即关断小区”，小区解锁的命令为“解关断小区”，查询该小区是否被闭锁的命令为“查询小区状态”，运行后会弹出输入验证码的对话框，输入验证码后，点击确定，操作完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LTE网管U31简易操作登陆网管系统……概述：打开配置，单击网元管理右击SDR-OMMB-LTE点击启动网元管理:动态管理1；击动态管理，在该页面下，可以查询小区状态，关断小区，解关断小区（MMB网管：在视图一一动态管理）□□IN 昭在动态管理u选中要操作的网元*W L =' Wbl e«^ 聲番EJ 1口 fiiP» T IE -蛰T* 邂 *■讪 ■□OH SI 「H 3＞可0 ■屮•涉*.心Dq 国卫苦•耶就・片聲rwrfl l ffl渊 他N •测Q ■用『EQ 昨 iii 4诡管理詆••冲◎ 't 、£^1711312 BG!nnf2 4C35|mj«_M MaailTLilUJ- r 肩 M4.TWI 删申冲岡丿J -f [■BSFTm$7»«3|TL ；5hl_-Aa r CTI ;=1■膚 -r >r * ■•itqtw 师imj |-』・ESUMXHiWCrinL.^ijfM IT 声E 创：™卫冲「* ■*栅❻AHPU 沁n Ir .■ efli™?：f ：Hi||TUM3r i !IT ■ ETQ?™•竹中:附叫・!_」：□ r | noQijisfi i m ,ir&Hiwm ，L 播？Rti 申 K4*Dl F .・ ER • Kiii ： i 一膚E9ii™?]4n ：![TL|HJJM 「★削*加P 和RfFPLl*】屮 厂#E 创W ；寵门叫⑷M -r *EBiraiiJLfMidnLiwjN rEfivnmia4^M|iLjFu_：ni r 』* BOi?W| J]WI|pU|fcJ ；A| -rEhP 二 100001 [10.231 1JQ1 64oaq 耳|7 曲 子网 JUSX-LTE-OMME]pBS8700S22400irL][A2_WB^t^选煤「-I? :* BS67C052?4003rL]|A2_WBf^ 可西路二 p # G S S7005254005[TL][A2_WB ：E ；R I 西路三 -p # BS8700$22400e|TL][A2_WB ；g 河西路£ —厂禅 BSe700$224009rL][A2_Wffi^可西略亍 -r #BS87005224018FL]|A2_WB>S^ZL_-厂律BS8700S22401 9汀口 帆 2」VBf 财专 Z L__H -nx BSS700$224025rL][A2_WB± 王村南 E —厂禅 BSe700$224028|TL][A2jV^茹村孔」厂 > ese700S224042rL][A2_JCiR4tfti 场Z1 一厂」•BS8700S224053|TL][A2_WB4BijZ l__H —厂 声B 阴了叩$224曲6汀口眉2」VB 后北屯村匸 —L -< 前附fl 帖內口曰阳T *拾AI9JJIiiwtH ^r«ci Q TO.frMti中的第二个图标单击，点击 E-UTRANTDD 」、区双击查询小区状态X EAJTRAhTDD小区点击°执行动态命I査询小区状态___________ \iZ] ■-关断小区，解关断小区，和查询小区状态一样的操作，如下:动态¥丽"RAM TDD 尔区命令:关斷小区 ||二|| A 土二1您1易輸入过遽容文本子网ID网元ID［网元名称网元类型无统制式MOI 1E5RANTW 小区 ID创 1 224001 训日北.. BS8700 TD-SCDM... SubNetwo (1)cellLoc 回 1 224001 田匕… BS8700TD-SCDM . SubNetwo (2)cellL^c 回 1 224001 A2 WB^BS6700TD<CDM. SubNelwc... 3 it-IILui. 回 1 2240036S870D TD^SCOM..SubN&two (1)cellLO'. 回 1 224003 A2JAI 頤…BSS700TD-SCDM... SubNetwc... 2 cellLcn 匣 1224005BS6700TD-SCDM.SubNetwo.., 1ceiiLoc 0 1 224005BS8700 TD-SCDM . SubN&two... 2 cellLoc 01224006 A2JAJ 頤… BES700TD-SCDM... SubNetwo...1cellLot 回 1224000A2_WB^..056700TD-SCDM ： SubNetwo (2)cellLoi1查询小区状态，执行的结果如下:操年扯餐单a 信息 屯風|帝人过MOI ' 按作轴果 知S 原运I 运锄态就。
网元咅称岡元裳型SubNet.退服I 224001 羅北寒总煤厂EL-HBsa^oo TD'SCD EubNct...正當 I 224001 A2JWB 北聽选蟆厂疋—HBE^OOTD SOD SubNet...正當I 224001 證$旳匕寒选煤厂ML _H BS8T00TD-SCDI Sub Met...1 22400z 可西跻二 £L_H BSQ ^OOID-SCD SubMet...122400J 舱湧河西跻二ZL_H Bserou TD-SCJ SdbN^t.1 234005 贮JWBS 輛西踣三工BSS^DO TD-SCDI SUDMet 1P -1224005A2V 氐删西路三WH Bsgrou TD-SCOSuhNPt1274006A24圧販两跻PVl_HRSf?700 ■TO'SCD ) SubMet...122400EA2_WBiS-pJ 西路匹ZI__HBSBTOOTD-SCD二：配置管理（与规划表核对参数， 修改邻区，PCI, PRACH ）1：点击配置管泌陆令：I 萱谓小区聪」E1I > u© 甜［输入谊克器丈本子网忙网加DMOI <[:WKM TDD 小因 D 2援桐述kl 1224001A2 V 砒… 5S6700TO-SCDIV SubNetwo.. 1cellLocall....回 1224001亿北…B 88700TD-SCDW... SLlIbMGhVQ.. 2co I (Local I..・1224001 A2J/VB 北. 3S870Q TD-8CDIV... SutiNetwo.. 3 cellLocall .1224003A2JA/B ：®- 3SR70C TD-SCDh/... SubM&Wi..1cellLocall.... 0 1 224U03A2VEJ 淇… B88?0QTD-SCUW... SLII3 NetWJ-. 2cellLocall... @ 1 ^24005 8畤Bse?no 1 (J-SCDIW SuhMptwn1rplll rirnll ,I224005 A2J^B ：E.. 9S07OCTO-SCDIV... SutJNehvo.. 2 ceilLocaiL..1224006A2 WB ：£ 3S6700TO-SCOM.. SutiNeNvo 1cellLocall.. ’回1224006A2.WKS..BS8700TD-SCDM.SP SuIbNetwa..2cEiiLccall...点击| 1冕 输入过滤器农本曹可以导出结果K E-UTRANTDOJ'.[XH-二0.210 67 1134^□ JZRNC1日TD_RNC12:单击配置管理，点击配置数据批量修改可以进行PCI，子帧配比等的修改配畫埶据导岀㈢ 筍蛊数据导入(D 参数默认值管理(E) 酉蛊数堀比劉彥改①快昭区与絞改区数捌比里酉蛊数据升级(U)IKfiR 元操作©数撼同步⑻配置数拆从网元上裁© 未凱贵新单板查询⑨DHCPS®管理邻区调整工具◎ 规划数据导出凶 坝划教据导入(D快酉?导入® 天线赋形权值管理(W 批重切换标進权値版本号W)TnRRu^ntj ）^（w ）酉俺管理坚 _______ 互斥权限管理画 拓扑数拒刷新9) 教据备份®) _JCil _WB ； WBMM •_WB: _WB ： _w 圧 _w圧 .WB?_吨WB!Eng选中要操作的网元100001110.231.1.101:64099]酉週樹d-|7 j^4^J1[SX-LTE-0MMB][7 < BSe700$224001|TL][A2Bi5e700®224003rTL]|A2 |k[7 ,r<ESS700f224005ri]^ 命拶¥厂庐FTese700S224006[TL][A；ESe700?22400a[TL]|A；BS670O^224018|TL]^ESB700S224019rTL]|A2ES87005224025rTL]|A；4厂萨E騁了D0$224 旳8卩!_]性7双击E-UTRAN TDD小区ijs^aiS RKs：X z-'JIRRT，8別空rv 巒、UfaFWr-i 即WCDtWa > m LIE■i善卡仔昭匚代占f甬无ttn号说事11 ■伽s«"II电严<Fft.-I O *-i/Tw/.uTr^.-£S I■下谕谁僚电Sffi11 •/■ □反市崗讲*」库那屮.塚on孑闷［富ItBHUi：，E-UTRW TDD^ElD JH^ME [ MUI I rjflBWlNBtNMhV.123*0011韓ilLCKJlId...QiJtiN?畑硯丽匚日.…1烈川的2c#llLxicalld...ww*怦...2SiJbNp ButJhteMwi1區■_,...1営40J cenuxaiid...虹沖济••3SiJtihe §LfaMjE:1WJL-k=，.r..152^03l ceilLocBlId..a臨肓...I€<jt<Ne 阻加S匚畑九…12MIO3i CEHIlLoCBlId..5确耳.3©JbME SWNelw 丁扫T....U22-^005i cellLqcBlId...WiE店洞...1SUtiNE n齐钊。
為2(ElILqialll...^7"ES:iJ... 2SutiNc 別.巾IMF枷…U1“"S陰?春可13ubNFRL DNFfWHk ,1*2聊082GF«i|jjrali-1■=■丹申e呵2Sut'NrRSNPtWLlF 鸣11C^liLocglld,,删吕嗣I9irt<NH RiuDN^arta；.12CHlLjQrHlId曲艰嗣2SutiN^r鼻狂甘畦血曲：与规划数据核对，PC,子帧配比等如有错误，修改好之后进行保存，保存之后进行数据同步（注：同步时切记只选择TD-LTE不选择TD-SCDMA只进行增量同步，不要进行整表同甄置官理⑹I互斥权限管遲処拓朴数锯刷新◎酉E盍埶携写出匡)酥畫皴攥导入(D蚤巍默认值营理(E)旣蛊埶攥枇里幔改①快照区弓修故区数帰It對億⑼筍置数損升级出批量网元操作9)数拐同涉⑤酎墨数锯从冋元上未SffiSJ单板査诃型。
