被控对象动态特性分析
过程控制系统与仪表_课后答案
第1章 思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。
组成：参照图1-1。
1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
二者之间的关系：1-10 某被控过程工艺设定温度为900℃，要求控制过程中温度偏离设定值最大不得超过80℃。
现设计的温度定值控制系统，在最大阶跃干扰作用下的过渡过程曲线如图1-4所示。
试求该系统过渡过程的单项性能指标：最大动态偏差、衰减比、振荡周期，该系统能否满足工艺要求？解答：最大动态偏差A：衰减比n：振荡周期T：A<80, 且n>1 (衰减振荡)，所以系统满足工艺要求。
2-5 有两块直流电流表，它们的精度和量程分别为1) 1.0级，0～250mA2）2.5级，0～75mA现要测量50mA的直流电流，从准确性、经济性考虑哪块表更合适？解答：分析它们的最大误差：1）∆max＝250×1％＝2.5mA；2）∆max＝75×2.5％＝1.875mA；选择2.5级，0～75mA的表。
过程控制知识点(精编)
(一)概述1.过程控制概念：采用数字或模拟控制方式对生产过程的某一或某些物理参数进行的自动控制。
2.学科定位：过程控制是控制理论、工艺知识、计算机技术和仪器仪表知识相结合而构成的一门应用学科。
3.过程控制的目标：安全性，稳定性，经济性。
4.过程控制主要是指连续过程工业的过程控制。
5.过程控制系统基本框图：6.过程控制系统的特点:1)被控过程的多样性2)控制方案的多样性,包括系统硬件组成和控制算法以及软件设计的多样性。
3)被控过程属慢过程且多属参数控制4)定值控制是过程控制的主要形式5)过程控制有多种分类方法。
过程控制系统阶跃应曲线：7.衰减比η：衡量振荡过程衰减程度的指标，等于两个相邻同向波峰值之比。
即：8.衰减率ϕ：指每经过一个周期以后，波动幅度衰减的百分数，即：衰减比常用表示。
9.最大动态偏差y1：被控参数偏离其最终稳态值的最大值。
衡量过程控制系统动态准确性的指标10.超调量：最大动态偏差占稳态值的百分比。
11.余差：衡量控制系统稳态准确性的性能指标。
12.调节时间：从过渡过程开始到结束的时间。
当被控量进入其稳态值的范围内，过渡过程结束。
调节时间是过程控制系统快速性的指标。
13.振荡频率：振荡周期P的倒数，即：当相同，越大则越短；当相同时，则越高，越短。
因此，振荡频率也可衡量过程控制系统快速性。
被控对象的数学模型（动态特性）：过程在各输入量(包括控制量与扰动量)作用下，其相应输出量(被控量)变化函数关系的数学表达式。
14. 被控对象的动态特性的特点：1单调不振荡。
2具有延迟性和大的时间常数。
3具有纯时间滞后。
4具有自平衡和非平衡特性。
5非线性。
(二)过程控制系统建模方法机理法建模：根据生产过程中实际发生的变化机理，写出各种有关方程式，从而得到所需的数学模型。
测试法建模：根据工业过程的输入、输出的实测数据进行某种数学处理后得到的模型。
经典辨识法：测定动态特性的时域方法，测定动态特性的频域方法，测定动态特性的统计相关法。
自动控制原理第二章复习总结（第二版）
⾃动控制原理第⼆章复习总结（第⼆版）第⼆章过程装备控制基础本章内容：简单过程控制系统的设计复杂控制系统的结构、特点及应⽤。
第⼀节被控对象的特性⼀、被控对象的数学描述（⼀）单容液位对象1．有⾃衡特性的单容对象2．⽆⾃衡特性的单容对象（⼆）双容液位对象1．典型结构：双容⽔槽如图2-5所⽰。
图2-5 双容液位对象图2-6 ⼆阶对象特性曲线2．平衡关系：⽔槽1的动态平衡关系为：3．⼆阶被控对象：1222122221)(Q K h dt dh T T dt h d T T ?=+++式（2-18）就是描述图2-5所⽰双容⽔槽被控对象的⼆阶微分⽅程式。
称⼆阶被控对象。
⼆、被控对象的特性参数（⼀）放⼤系数K（⼜称静态增益）（⼆）时间常数T（三）滞后时间τ（1）．传递滞后τ0（或纯滞后）：（2）．容量滞后τc可知τ=τ0+τc。
三、对象特性的实验测定对象特性的求取⽅法通常有两种：1．数学⽅法2．实验测定法（⼀）响应曲线法：（⼆）脉冲响应法第⼆节单回路控制系统定义：（⼜称简单控制系统），是指由⼀个被控对象、⼀个检测元件及变送器、⼀个调节器和⼀个执⾏器所构成的闭合系统。
⼀、单回路控制系统的设计设计步骤：1．了解被控对象2．了解被控对象的动静态特性及⼯艺过程、设备等3．确定控制⽅案4．整定调节器的参数（⼀）被控变量的选择（⼆）操纵变量的选择（三）检测变送环节的影响（四）执⾏器的影响⼆、调节器的调节规律1．概念调节器的输出信号随输⼊信号变化的规律。
2．类型位式、⽐例、积分、微分。
（⼀）位式调节规律1．双位调节2．具有中间区的双位调节3．其他三位或更多位的调节。
（⼆）⽐例调节规律（P ）1．⽐例放⼤倍数（K ）2．⽐例度δ3．⽐例度对过渡过程的影响（如图2-24所⽰）4．调节作⽤⽐例调节能较为迅速地克服⼲扰的影响，使系统很快地稳定下来。
通常适⽤于⼲扰少扰动幅度⼩、符合变化不⼤、滞后较⼩或者控制精度要求不⾼的场合。
（三）⽐例积分调节规律（PI ）1．积分调节规律（I ）（1）概念：调节器输出信号的变化量与输⼊偏差的积分成正⽐==?t I t I dt t e T dt t e K t u 00)(1)()(式中：K I 为积分速度，T I 为积分时间。

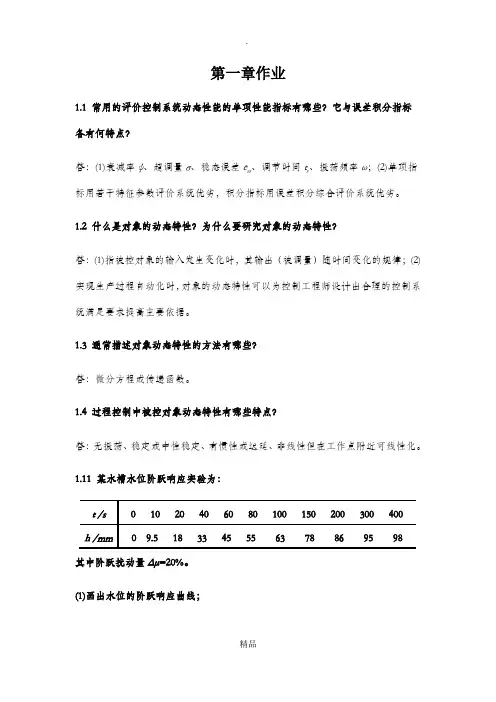

过程控制 第一到三章 作业
第一章作业1.1 常用的评价控制系统动态性能的单项性能指标有哪些？它与误差积分指标各有何特点？答：(1)衰减率ψ、超调量σ、稳态误差e ss、调节时间t s、振荡频率ω；(2)单项指标用若干特征参数评价系统优劣，积分指标用误差积分综合评价系统优劣。
1.2 什么是对象的动态特性？为什么要研究对象的动态特性？答：(1)指被控对象的输入发生变化时，其输出（被调量）随时间变化的规律；(2)实现生产过程自动化时，对象的动态特性可以为控制工程师设计出合理的控制系统满足要求提高主要依据。
1.3 通常描述对象动态特性的方法有哪些？答：微分方程或传递函数。
1.4 过程控制中被控对象动态特性有哪些特点？答：无振荡、稳定或中性稳定、有惯性或迟延、非线性但在工作点附近可线性化。
1.11 某水槽水位阶跃响应实验为：其中阶跃扰动量Δµ=20%。
(1)画出水位的阶跃响应曲线；(2)若该水位对象用一阶惯性环节近似，试确定其增益K和时间常数T。
解：MATLAB编程如下：%作出标幺后的响应曲线t=[ 0 10 20 40 60 80 100 150 200 300 400 ];h=[ 0 9.5 18 33 45 55 63 78 86 95 98 ];x=0:0.01:400;y=interp1(t,h,x,'spline'); %三次样条函数据己知的t、h插出x的值yy=y/y(end); %输出标幺plot(x,yy,'k');xlabel('t/s');ylabel('h/mm');title('阶跃响应曲线','fontsize',10);grid;%找出最接近0.39和0.63的点less1=find(yy<=0.39);more1=find(yy>=0.39);front1=less1(1,end);. behind1=more1(1,1);cha11=0.39-yy(1,front1);cha12=yy(1,behind1)-0.39;if cha11<=cha12t1=x(1,front1)elset1=x(1,behind1)endless2=find(yy<=0.63);more2=find(yy>=0.63);front2=less2(1,end);behind2=more2(1,1);cha21=0.63-yy(1,front2);cha22=yy(1,behind2)-0.63;if cha21<=cha22t2=x(1,front2)elset2=x(1,behind2)end%求增益K 和时间常数TK=y(end)/20T=2*(t2-t1)(1)水位的阶跃响应曲线如图：t/s h /m m 阶跃响应曲线(2)计算结果如下：>> GK1_11t1 =48.1700t2 =96.5900K =4.9T =96.8400则该水位对象用一阶惯性环节近似后，得其增益K=4.9，时间常数T≈96.84。
第2章被控过程的数学模型
第2章 被控过程的数学模型
建立过程数学模型的基本方法
2．测试法建模 测试法一般只用于建立输入输出模型。它是根据工业过程 的输入和输出实测数据进行某种数学处理后得到的模型。
施加阶跃扰动或脉冲扰动 激励
测绘输出响应曲线
工业过程
把被研究的工业过程视为一个黑匣子，完全从外特性上测试和描述
它的动态性质，不需要深入掌握其内部机理。
第2章 被控过程的数学模型源自数学模型的表达形式与要求1. 建立数学模型的目的
在过程控制中，建立被控对象数学模型的目的主要有 以下几种： (l) 设计过程控制系统和整定控制器的参数 (2) 控制器参数的整定和系统的调试 (3) 利用数学模型进行仿真研究 (4) 进行工业过程优化 另外，设计工业过程的故障检测与诊断系统、制订大 型设备启动和停车的操作方案和设计工业过程运行人 员培训系统，等等都也需要被控过程的数学模型。
第2章 被控过程的数学模型
4）被控对象的自平衡与非自平衡特性
第2章 被控过程的数学模型 例如图中的单容水槽,其阶跃响应如右图所示。
单容过程的定义：只有一个储蓄容量的过程。
第2章 被控过程的数学模型 ②非自平衡：如下图的单容积分水槽，当进水调节阀
开度改变致使物质或能量平衡关系破坏后，不平衡量 不因被控变量的变化而改变，因而被控变量将以固定 的速度一直变化下去而不会自动地在新的水平上恢复 平衡。这种对象不具有自平衡特性，具有这种特性的 被控过程称为非自平衡过程，其阶跃响应如图所示。
对应上式的传递函数为：
H ( s) K G( s) e 0 s ( s) 1 Ts
第2章 被控过程的数学模型
纯滞后环节的存在使过程输 出在响应输入而发生变化的 开始时间在时间轴方向发生 了平移，但对过渡过程中输 出变化的速率和稳态值的大 小没有影响。
第二章 过程特性及其数学模型
0 h h2
t1
t
(Q1 Q2 )dt Adh
h1
t1
t
h Q2 Rs
Rs—阀的阻力
h )dt Adh 代入上式 (Q1 Rs
整理得
dh ARs h Rs Q1 dt
K=Rs
一阶常系数微分 方程
令：T=ARs 所以
dh T h KQ1 dt
t dh T h KQ1 解微分方程得 h KQ (1 e T ) 1 dt
当对象受到阶跃变化Q1=A 输出h是如何变化的。如图
Q1
A
0
h KA(1 e )
当t →∞时， h(∞)=KA 或 K=h(∞)/A
t T
t
h
h(∞) 0
t1
t
放大系数，是对象的静态参数
储槽的阶跃响应曲线
三、对象动态特性的研究方法 1.理论分析 根据系统工艺实际过程的数质量关系，分析计算 输入量与输出量之间的关系。
2.实验研究 需要在实际系统或实验系统中，通过一组输入 ,来 考察输出的跟随变化规律—反映输入与输出关系 的经验曲线和经验函数关系。
第二节 对象数学模型的建立
一、 机理建模法 机理法建摸就是根据生产过程的内在机理，写出各 种有关平衡方程式。如物料平衡方程式、能量平衡 1 方程式等。 1、一阶对象（单容对象） 举例 如图所示为一液体储槽对象 其静态方程
11．已知一个对象特性是具有纯滞后的一阶特性， 其时间常数为5，放大系数为10，纯滞后时间为2 ，试写出描述该对象特性的一阶微分方程式。
无滞后 有滞后 一阶微分方程式：
dy(t 2) 5 y(t 2) 10 x(t ) dt
3.过程动态特性分析
流体运动方程：
Qo k H
H A
Qo
dH A Qi k H dt
讨论问题： （1）线性化的意义？如何线性化？（2）如何用Matlab 或 SimuLink 表示该过程？（参见Simulation\ProcessModel\ LevelProcess01.mdl）
对象机理建模举例#2
Qi
60
40
20 3.3 0 21）： Kf dl
80
100
df 等百分比阀或称对数阀（线2）： Kf f dl
调节阀的工作流量特性分析
p
Sp
pe
Δp
Sp
p
pe
0
Q
阀阻比 S100：调节阀全开时的两端压降与系统总压降 之比，即
S100 p100 1 p100 pe 1 pe p100
具有反向特性的非自衡过程模型
K (T0 s 1) s GP ( s ) e s(T1s 1)
工业过程控制对象的特点
除液位对象外的大多数被控对象本身是 稳定自衡对象； 对象动态特性存在不同程度的纯迟延； 对象的阶跃响应通常为单调曲线，除流 量对象外的被调量的变化相对缓慢； 被控对象往往具有非线性、不确定性与 时变等特性。
单回路控制系统组成
被控对象 扰动 D 干扰通道 GD (s) 偏差 e 控制器 Gc (s) 控制变量 u 操纵变量 q 执行器 Gv (s)
设定值 ysp
+
控制通道 Gp (s)
+
被控变量 y
+
_ 测量值 ym
测量变送 Gm (s)
被控对象动态建模方法
过程控制系统与仪表_习题答案_王再英
过程控制系统与仪表第1章思考题与习题1—1 过程控制有哪些主要特点?为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1—2 什么是过程控制系统？典型过程控制系统由哪几部分组成？过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统.组成：参照图1—1。
1—4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？分类方法说明:按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分,有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID)控制系统等;按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2)随动控制系统（3）程序控制系统2．按系统的结构特点分类：(1)反馈控制系统(2）前馈控制系统（3）前馈—反馈复合控制系统1—5 什么是定值控制系统？在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性?什么是被控对象的动态特性？二者之间有什么关系?被控对象的静态特性:稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义.为什么在分析过程控制系统得性能时更关注其动态特性？稳态：对于定值控制,当控制系统输入（设定值和扰动)不变时,整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作,它们的输出信号都处于相对静止状态,这种状态称为稳态（或静态）。
浙大工业过程控制3过程动态特性分析
A1
dH1 dt
Qi
k1
H1 ,
A2
dH2 dt
k1
H1 k2
H2
问题：状态方程？线性化？
2019/10/19
课件
8
机理建模举例#3：非自衡过程
Qi
Q(t)
Qo
LC
Qi
t
A
0
h(t)
Q0
物料平衡方程： t Addht Qi Q0
2019/10/19
课件
9
....... .......
FV ,HV
蒸
TC
汽
F, cp, T2
热平衡方程：
F, T1
凝液
Qh FvHv cpF(T2 T1)
Kp
dT2 dFv
Hv Fcp
1 F
Kp：控制通道增益
2019/10/19
课件
16
“广义对象”的概念
ysp(t) +_
扰动 D(t)
干扰通道 GD (s)
控制器 u(t) GC (s)
气动调节阀的结构
pc
u(t) 电气 pc 执行 l
转换器
机构
f 阀体
管路 系统
q
执
行
机 u(t)：控制器输出
构
( 4~20 mA 或 0~10 mA DC)；
pc ：调节阀气动控制信号；
阀 体
l：阀杆相对位置； f ：相对流通面积；
q ：受调节阀影响的管路相对流量。
2019/10/19
课件
10
阀门的“气开”与“气 关”
2019/10/19
课件
11
过程控制-第一章
过程控制 二、建模的目的和要求
➢ 设计过程控制系统和整定调节器参数 ➢ 指导设计生产工艺设备 ➢ 进行仿真试验研究 ➢ 培训运行操纵人员 ，等等 要求： 准确可靠；但并不意味着愈准确愈好。 鲁棒性 实时性要求。往往需要做很多近似处理，比如线性化、 模型降阶处理等。
dh
A
R dt
hKuRu
令： A=C，容量系数 T=RC，时间常数 K=KuR，放大倍数
TdhhKu dt
对应的传递函数为：
G( s ) H( s ) K U( s ) Ts 1
过程控制
该对象对应的方框图：
过程控制
U(s)
Qi(s)
1
Ku
+－
Cs
Qo(s)
1
R
H(s)
G(s)H(s) KuC 1S KuR K U(s) 11 1 RCS1 Ts1 CSR
过程控制
Q1(s)
－
Q2(s)
H1(s)
1
1
c1s
R2
Q2(s)
1
－ c2s
Q3(s)
1 R3
对象框图
过程控制
H2(s)111过程来自制G(s) H2(s)
C1s R2 C2s
Q1(s) 1 1 1 1 1 1 1 1 1
C1s R2 C2s R3 C1s R2 C2s R3
R3
C1R2s C2R3s C2R3s C1R2s 1
过程控制
1、 数学模型定义 被控过程的数学模型（动态特性），是指过程在各输入量 （包括控制量与扰动量）作用下，其相应输出量（被控量） 变化函数关系的数学表达式。
