集中监控系统日志、路由交换机日志的原理及实现
集中监控系统日志、路由交换机日志的原理及实现
一、提出集中监控方案的原因
随着公司业务的增长，公司网络平台内的服务器、交换机路由器数量也成倍增加，不仅
增加运行维护的工作强度，而且使集中的系统变得更加繁杂。有效的系统和应用监控体系成
为了解业务资源的使用状况，及时发现可能导致系统故障的隐患，实现系统运营保障的关键。
另一方面，借助于集中监控解决方案，用户能够正确和及时地了解系统的运行状态，发
现影响整体系统运行的瓶颈，帮助系统人员进行必要的系统优化和配置变更，甚至为系统的
升级和扩容提供依据。强有力的监控和诊断工具还可以帮助运行维护人员快速地分析出应用
为了更加方便的、实时的、有效的管理公司网络平台，我们提出了集中监控系统。监控
的内容包括服务器、路由器交换机等。通过集中监控系统及时发现公司网络平台中的故障，
减少故障处理时间。
二、各种常用服务端系统平台的对比
Linux基于Unix架构.
Windows和Linux,Unix核心不同
Windows是收费的,商业的,只有MS合法拥有它的代码和修改权
Linux是自由的,免费的,任何人对可以对它进行修改
Unix是商业的,一般企业才会用.
支持Windows平台的软件丰富,包含很多商业和免费软件,Windows很易用,运行稳定,适合各
类用户
Linux平台下的软件也很丰富,但是缺乏一些行业软件的支持,因为Linux开发不是免费的,使
用却是免费的,所以Linux在一定程度上更适合高级用户.但对于仅需要基本功能的用户来
说,Linux足够用了.
Unix一般用作服务器.
出于成本与实际功能需求，我们选择成本较低的linux系统做为服务端操作系统。
三、公司网络平台内需要监控日志的客户端设备
提到日志监控，就需要了解一个专业术语：日志等级，常用分级如下：
emerg 0 系统不可用
alert 1 必须马上采取行动的事件
crit 2 关键的事件
err 3 错误事件
warning 4 警告事件
notice 5 普通但重要的事件
info 6 有用的信息
debug 7 调试信息
在此，我们进行监控时所需监控的内容为所有本地信息，下面分别就集中监控服务端和客
户端进行设置。
1.Linux服务器日志
（1）服务端的配置
用root帐号登录到集中监控服务器，进入/etc/sysconfig/,然后用vim命令编辑syslog文
件，如下图：
按enter键后会出现如下图所示：
将SYSLOGD_OPTIONS="-m 0”改为SYSLOGD_OPTIONS="-r -m 0”
-r 表示启用记录远程主机的日志。
并且关闭linux防火墙或者开启相应端口。
（2）客户端的配置
由于客户端采用的是linux操作系统，系统日志格式，日志记录软件，方式等均与服务
端一致，故仅需对客户端操作系统进行一些配置
修改/etc/syslog.conf文件
# vi /etc/syslog.conf
在出现的界面中将local7.* /var/log/boot.log 改为local7.* @192.168.30.225，如下
图：
local7.* @192.168.30.225 表示将本机的本地日志记录到192.168.30.225这台服务器上
2.windows服务器日志
（1）服务端配置
服务端配置同linux服务器服务端配置，需开启UDP3072端口
（2）客户端配置
由于服务端操作系统与windows的系统日志格式不同，日志记录软件，方式等都不同。
因此，我们需要第三方的软将件来windows的日志转换成syslog类型的日志后，转发给syslog
服务器。
介绍第三方软件evtsys (全称是evntlog to syslog)
文件才几十K大小，非常小巧，解压后是两个文件evtsys.dll和evtsys.exe
（1）把这两个文件拷贝到 c:\windows\system32目录下。
（2）打开Windows命令提示符（开始－>运行 输入CMD）
（3）C:\>evtsys –i –h 192.168.30.225
-i 表示安装成系统服务
-h 指定log服务器的IP地址
如果要卸载evtsys,则：
net stop evtsys
evtsys -u
（4）启动该服务:
C:\>net start evtsys
打开windows组策略编辑器 (开始->运行 输入 gpedit.msc)
在windows设置－> 安全设置 －> 本地策略 －>审核策略 中，打开你需要记录的windows
日志。evtsys会实时的判断是否有新的windows日志产生，然后把新产生的日志转换成
syslogd可识别的格式,通过UDP 3072端口发送给syslog服务器。
3.交换机路由器日志
（1）服务端配置
服务端配置同linux服务器服务端配置，需开启UDP514端口
（2）客户端配置
用管理员帐号登录路由器或者交换机，在conf t模式下，输入以下两条命令：
Logging on
Logging 192.168.30.225
【
Logging reload xx（等级） 可加可不加，不加默认等级7】
第一条命令表示开启日志服务
第二条命令表示将日志映射到192.168.30.225这台服务器上
如下图：
网络管理系统(全)
网络管理系统(全)网络管理系统随着互联网的迅速发展，网络已经成为了我们生活中不可或缺的一部分。
对于企业来说，网络管理系统是必不可少的工具，它可以帮助企业更好地管理和监控网络运行状态。
本文将详细介绍网络管理系统的定义、功能和应用，以及未来的发展趋势。
一、定义网络管理系统，简称NMS，是一种用于管理和监控网络设备、服务器和应用程序的软件系统。
它通过采集、分析和报告网络设备的状态信息，帮助管理员及时发现并解决网络问题，保证网络的稳定运行。
二、功能1. 设备监控网络管理系统可以实时监控网络设备的运行状态，包括路由器、交换机、防火墙等。
它可以通过收集设备的日志、性能数据和报警信息，帮助管理员及时发现设备故障或性能异常，并采取相应的措施加以解决。
2. 流量管理网络管理系统可以监控网络中的流量情况，包括带宽利用率、响应时间、传输速率等指标。
通过分析流量数据，管理员可以了解网络的瓶颈所在，并对网络进行优化，提高网络性能和用户体验。
3. 安全管理网络管理系统可以检测和预防网络安全威胁，包括病毒、入侵等。
它可以实时监控网络流量，并通过识别异常流量和攻击行为，对网络进行防御和响应，确保网络安全的运行。
4. 配置管理网络管理系统可以对网络设备的配置进行集中管理，包括配置备份、恢复和变更等。
通过统一管理配置信息，管理员可以实现对网络设备的一致性配置，提高网络的稳定性和管理效率。
5. 性能优化网络管理系统可以对网络设备和应用程序的性能进行监控和优化。
通过收集和分析性能数据，管理员可以发现性能瓶颈，并采取相应的措施进行优化，提高网络的吞吐量和响应速度。
三、应用网络管理系统广泛应用于企业、教育机构、政府等各个领域。
它可以帮助企业实现对网络资源的集中管理和监控，提高网络的可靠性和安全性。
在教育机构中，网络管理系统可以帮助学校管理带宽、控制访问权限，提供更好的网络服务给学生和教职员工。
政府机构可以利用网络管理系统来监控和管理政府网络，保障政府信息系统的安全和稳定运行。
局域网组建的网络监控和远程管理方法
局域网组建的网络监控和远程管理方法网络监控和远程管理已成为现代企业和组织管理网络的重要手段。
在局域网中，为了确保网络的安全性和稳定性，我们需要采取一些方法来监控和管理局域网的运行。
本文将介绍一些局域网组建的网络监控和远程管理方法。
一、网络监控方法1. 网络流量监控网络流量监控是指对局域网中的数据流进行实时监控和分析。
通过监控网络流量，我们可以了解网络的使用情况、识别异常流量、预测网络拥堵，并采取相应的措施进行管理。
2. 网络设备监控监控网络设备的运行状态是保证网络稳定性的关键。
可以使用网络管理系统（NMS）来实时监控和管理局域网中的网络设备，如交换机、路由器、防火墙等。
通过NMS，我们可以监测设备的运行状态、识别故障设备，并进行及时维修和管理。
3. 安全日志监控安全日志监控是为了保护局域网免受网络攻击和病毒感染。
通过监控和分析安全日志，可以及时发现异常行为、入侵尝试、病毒攻击等，进而采取措施进行防范和处理。
二、远程管理方法1. 远程桌面管理远程桌面管理是指通过互联网或内部网络远程连接到其他计算机，进行远程控制和管理。
通过远程桌面管理，我们可以远程操作电脑、上传下载文件、安装软件、解决问题等，提高工作效率。
2. 远程终端管理远程终端管理是指通过远程控制终端设备来管理局域网中的计算机。
可以使用远程终端管理软件来进行远程更新软件、配置系统、监控终端运行状态等操作，实现集中管理和快速响应。
3. 远程访问VPN虚拟专用网络（VPN）通过加密技术和隧道协议，将远程用户连接到局域网中，实现远程访问和管理。
通过VPN，远程用户可以以安全的方式访问局域网中的资源，进行文件共享、远程办公等操作。
三、局域网组建的网络监控和远程管理的注意事项1. 安全性保护在实施网络监控和远程管理时，需要特别注意网络的安全性保护。
采取身份验证、访问控制、加密等措施，确保只有授权人员可以进行监控和管理操作，防止非法入侵和数据泄露。
2. 人员培训保证网络监控和远程管理的有效运行，需要培训相关人员，使其熟悉操作和管理方法，并定期进行技术更新和培训。
集控站监控系统的实践
第30卷 2008年1月 湖州师范学院学报Jo ur nal of Huzhou Teache rs College Vol.30J an.,2008集控站监控系统的实践3许 琰,沈晓东,黄 申(湖州市电力局,浙江湖州313000)摘 要:使用公共数据采集平台建设集控站自动化系统是一种新的系统建设模式.本文介绍了基于该模式的集控站自动化系统的总体架构、监控系统功能的具体实现,以及系统建设和运行方面的一些体会.关键词:集控站监控系统;数采平台;集中监控;分片操作中图分类号:TM274文献标识码:A 文章编号:100921734(2008)S0201452060 引言近年来,无人值班变电所在国内,尤其是我国东部发达地区取得了很大的发展,该类型变电所对提高供电企业的劳动生产率,降低变电所建设的生产成本,加强电网运行的安全水平,实现企业的现代化管理都有着重要的社会效益和经济效益.电力调度自动化系统为无人值班变电所的实现提供了可靠的技术基础,如何建设好自动化系统已成为各企业科技发展路程中的重中之重.SCADA (Supervi sory Co nt rol And Dat a Acqui sition )系统,即数据采集与监视控制系统,是以计算机为基础的生产过程控制与调度自动化系统.它可以对现场的运行设备进行监视和控制,以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能.在电力系统中又称为远动系统.它作为能量管理系统(EMS 系统)的一个最主要的子系统,有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势,现已成为电力调度不可缺少的工具.1 现状与需求湖州电网调度自动化系统(SCADA/EMS )目前接收1座500kV 变电所、11座220kV 变电所、61座110kV 变电所、14座35kV 变电所、12座发电厂和省公司及3个县局转发共103个厂站信息.随着综合自动化改造的深入,110kV 和35kV 需全部实现无人值班,220kV 变电所逐步实现少人值班.基于此,新的监控模式需要在枢纽变建立集控中心,实现包含220kV 变电所在内的集中监控、分片操作.目前的湖州电网调度自动化系统是一套集监控和电网高级应用于一体的SCADA/EMS/DTS 系统(简称调度SCADA/EMS),既有相对平稳的实时系统事务处理,又有计算量突发的电网高级分析应用处理,不太适合监控中心相对单一的监控业务.其次,目前主站系统只具有一套后台数据库系统,还没有备用系统可在停检或故障下进行替代,存在一定的安全隐患.为解决目前的问题,需建立一套集控中心自动化系统,统称自动化实时监控系统.2 总体架构2.1 系统简介3收稿日期225作者简介许琰,助理工程师,从事电力自动化研究:2007122:.湖州电网自动化监控系统是一套面向流量管理用户,基于wi ndow/N T 操作系统的实时监控软件,系统主要完成对集控中心所管辖的变电所的遥测、遥信、遥控等数据的采集和控制.主要用户为集控中心和操作站的工作人员.该系统分220kV 、110kV 及以下两个监控部门的监控模式,建立两套自动化监控系统,分别就220kV 、110kV 及以下变电所进行监控.随着各等级变电所的增加,可逐个增加监控厂站.该系统作为调度SCADA/EMS/D TS 的子站系统,实现监控信息的分层、分控,缓解调度EMS 系统集调度监控、集控中心监控、AVQC 、调度操作票、变电站操作票等高级分析应用于一体的压力.系统层次如图1所示.图1 湖州电网监控系统层次图监控系统主站主要包括数据服务器、网络设备、数采前置通信机、工作站、打印机等设备.监控系统主站的建设选用成熟的软件和硬件设备,系统采用“客户机/服务器”分布式体系结构,遵循有关国际、国内行业标准和工业标准,具有良好的可扩性.系统采用冗余硬件、自诊断和抗干扰等措施来提高系统的可靠性.同时,尽量统一设备类型,以减少维护工作量.2.2 总体设计和其它地市局集控系统主站放置在操作站里不同的是,该集控系统主站系统放置于计算机班自动化机房,技术环境相对较好,宜于和原EMS 连接,宜于维护管理.节省了维护管理人员需频繁去操作站进行维护管理的人力、物力.集控系统主站包含数据服务器、网络交换机、数采前置通信机、终端服务器(IO 2LAN )、调制解调器(MOD EM )、卫星时钟(GPS )、路由交换机、工作站、打印机等设备.其中终端服务器、调制解调器等与扩容后的EMS 系统共用,不设置独立的卫星时钟,以保证两套系统时间的统一性.建立独立的数采前置机,在统一的数采平台上进行数据交换.独立的数据服务器保存数据,保证了与EMS 系统数据的互为备用.在网络通信方面,集控系统在服务器后台、前置数采通信等关键部位采用了计算机双网技术,在保证高速传送数据能力外还确保了网络的高可靠性,即网络上任一台设备的故障不影响网络内其他单元的正常通信,网络具有扩展方便、允许结点数满足将来扩展的需要.目前监控系统分220kV 、110kV 两套系统,220kV 处理220kV 及以上的变电所信息,110kV 系统处理110kV 和35kV 的变电所信息,今后在此基础上建立独立的处理35kV 变电所的35kV 监控系统.两套系统分别有主、备两套,互为备用,当一套无法正常工作时,可自动切换至另一套上运行.在计算机班值班室建立工作站,完成日常的信息定义、画面制作等维护管理工作.在集控中心和需要的变电所建立若干个操作站,赋于不同的权限,既保证了系统的安全性,又方便用户自行修改维护,提高了系统维护的效率.集控中心监控系统、调度SCADA/EM S 系统、集控中心工作站和工作站的网络如图2所示.2.3 通道组织根据省公司的指导思想,湖州电网自动化信息按常规的IEC60870252101规约和循环式远动规约或I 6252规约进行传输通过统一的数采平台到各自前置上的通讯采用基于T I 的I 6252远动规约传输,该规约具有非常丰富的应用服务数据单元,它不但选取了规约的绝大部分应用服务数据单元,在此基础上还扩展了带长时标的报文类型标识该规约组网方式如图3所示641湖州师范学院学报 第30卷EC 1970104.CP/P EC 1970104101..2008年 许琰,等:集控站监控系统的实践174 变电站监控系统接入变电站网络交换机(配置G .703模块),经SDH 传输网与主站的7200系列路由交换机连接,占用一个专用的2M 链路.交换机11、12、13分别为调度SCADA/EMS 、220kV 监控SCA 2DA 、110kV 监控SCADA 的前置数采网络交换机,数采机负责数据处理,完成后台数据网和变电所数据交换.通过三层路由交换机完成各前置数采机之间的数据交换.7200系列路由交换机负责与各变电站的交换机连接,并与监控系统前置数采网连接.各SCADA 系统前置数采机不同以往数采机,还具备与其它监控系统数采机的通信调度任务.比如,220kV 监控系统数采机将采集到的数据除满足220kV 后台应用的同时还向调度SCADA 转发数据.同样,当调度SCADA/EMS 需要对厂站端进行控制时,需要220kV 监控系统的前置数采机来实现.交换机01、02、03分别为调度SCADA/EMS 、220kV 监控系统、110kV 监控系统的网络交换机,连接数采前置机、SCADA 服务器、维护工作站和监控工作站构成后台数据交换网.与其它监控系统的数据交换通过三层路由交换机实现数采机之间的数据通信来完成.三层路由交换机可以有效地隔离不同SCA 2DA 网之间的广播报文(Mul tiCast ),又实现了网络互联.IEC60870252101和循环式远动(CD T )规约数据通道通过调制解调器(MOD EM )经SD H ,与集控系统侧调制解调器(MOD EM )进行通信,经终端服务器(IOLAN)接入数采前置网(图2的交换机12和交换机13).前置数采机负责集控系统和变电所监控系统的数据交换.2.4 数据采集与控制不管是采用何种规约,对现有的调度EMS 系统和集控自动化监控系统来说,变电所信息均汇集到同一个数采平台上,由前置机负责向对应的主站网络分发数据报文.这就需要建立一个标准的共用数采平台,在该平台上实现主站与厂站间的实时数据交换.湖州电力局对扩容后的EMS 数采前置机软、硬件进行了改造、升级,使之作为数采网络平台的核心部分,负责厂站与主站间通信与规约的处理.监控系统配置前置数采通信机,但不直接与厂站系统通信,而是与共用的数采机进行通信,由后者来完成与厂站的实时信息交换.以后新增监控系统,也只需增加监控系统的前置数采通信机,即可完成主、厂站间的实时信息交换.数采网络平台选用两台交换机,原来的网络连线不用更改(沿用原EMS 系统网络设备),只要将新增的数采机连接到该网络设备即可.220kV 监控系统和110kV 监控系统主站分别用两台交换机堆叠作为系统后台网络平台.服务器配置双网卡冗余接入各自的后台网络.每台数采机配置4块网卡,两块冗余接入后台网络,另两块冗余接入数采网络.监控系统软件也不直接控制变电所,只有现有的共用的数采机才直接控制变电所,监控系统对变电所的遥控等功能是通过该数采机通讯实现的.改造原EMS 数采机软件,建立EMS 系统与监控系统的厂站对应表,以确保厂站送上来的数据报文能正确分发到各自对应的监控系统数采上,再向本地分发.同样的,监控系统下发的遥控或遥调命令,通过监控系统的数采机传至共用数采机后,将监控系统的厂站号转换为EMS 系统的厂站号,下发至正确的厂站,以达到两套系统的一致性.自动化系统实现信息分层,必须全面考虑集控系统与调度SCADA/EMS 的数据交换.分层后的调度SCADA/EMS 的侧重面在于调度应用和自动化专业实际需要.因此监控系统的信息在设计中应可作筛选,也可全部接收.采用共用数采平台是一种新的系统建设模式,减少了不同系统间相似功能设备的购买,大大降低了系统建设的费用,同时也降低了设备的故障率.也可以减少软硬件的维护工作量,避免了相似系统间的重复工作.共用数采的设计模式采用同一个平台对厂站设备进行监测和控制,对于提高系统的可靠性也起到了很大的作用.调度EMS/SCADA 系统与监控自动化系统数据采集、遥控关系如图4所示.3 功能模块简介3 系统平台841湖州师范学院学报 第30卷.1图4 调度SCADAEM S 与集控SCADA 系统数据采集、遥控关系图网络通信采用成熟、标准的网络协议TCP/IP ,以提高系统的通信效率,减少报文冲突.系统在N T 或UN IX 网络环境下运行,人机交互方式灵活、简练,具有较高的稳定性和可靠性.实时数据库管理系统具有较快的响应速度,能很好地满足电力系统实时性的要求.在管理服务器上建立具有Client /Server 服务的标准商用数据库,为应用软件的投用提供良好平台.系统具有一定的开放性、灵活性,能方便地扩展.3.2 数采功能采用统一的数采平台,能处理各种标准通信规约,并可由用户自定义规约;上、下行主备通道具备自动切换功能,保证了系统的安全性.每站处理容量开放至:遥测1024点、遥信2048点、电度256点、遥控512点、遥调256个;可及时准确地记录、统计各厂站的通信中断时间、误码率、运行率以及中断时间,且具备告警功能.采用联想式调用电网接线图,画面可漫游,并配置设备运行工况图和遥测、遥信一览表等;对历史数据定为5分钟记录一次,可方便监视各工作站运行状况及系统R TU 的运行状态.对于开关变位、保护动作、线路潮流越限、电压越限、周波越限、关口潮流平衡、通信中断等均和原EMS 系统一样具备告警功能.所有事件存入数据库保存,存档时间不少于13个月.不同工作站允许设置不同的权限.历史数据保留13个月的遥测实时数据,遥测信息点大于10000以上(应满足用户的自行设置),并可进行检索.通过统一的数采平台,能与上级及其它系统交换数据,交换数据定义简单、方便,宜于修改;能接收非数据网内的其它系统通过FAX/MOD EM 或下行通道下发关口值、遥信等实时数据,并根据预定参数自动生成本站数据库.3.3 其它管理功能集控中心的用户界面定义功能灵活,对实现非监视变电站的告警及事件记录可进行屏蔽.遥控、遥调做到操作简便,提示信息准确、明了.以口令和工作站权限加以双重保护,正确记录操作人、监护人、操作时间以及操作结果等.设置了多媒体语音告警功能,对开关、保护、刀闸等信号分类处理,提高用户的工作效率.计算功能可对功率总加、电能总加、供电可靠率、开头跳闸次数等,能根据用户需要自行定义并统计计算,能根据实用化要求生成各种报表,还能根据遥测的数据进行智能统计和分析,自动生成和建立继电保护参数资料库、工作联络通讯资料库配置与打印机接口,方便用户进行数据打印的处理9412008年 许琰,等:集控站监控系统的实践..3.4 与其它系统的接口不同厂家研发的SCADA 系统均以采集远动信息为目的,建有各自以自动化规约支持的数据采集通讯系统.为了适应各种系统及今后的要求,还考虑建立统一的接口模型,实现系统的互连.4 运行情况及缺陷目前湖州自动化监控系统在湖州电力局已经投入试运行,共接收54个厂站信息,其中220kV 变电所11座,110kV 变电所29座,35kV 变电所14座.220kV 和110kV 监控系统共4台服务器和4台数采机,主站工作站1套,5个操作站中共放置5套工作站.220kV 系统共有遥控号472个,110kV 系统共有摇控号1811个.本年度共更新系统版本1次,处理程序缺陷共2次,更换故障的硬件共2次.目前运行情况稳定,系统运行率100%.在运行过程中,自动化监控系统配置虽满足“N 21”的标准,但仍存在一定的不可靠性.由于监控系统和E 2S/SCADA 采用的是同一个数采平台,所有的信息均从该平台上接收和发送,一旦该平台出现问题,则会影响到监控系统和E 2S 的正常使用.目前数采平台虽然是冗余配置,但也存在双机均同时出现故障的可能性,可考虑今后建立异地容灾系统,以进一步提高系统的可靠性.5 结语集控自动化监控系统在湖州电力局投入试运行后,符合集控站集中管理和分片操作的原则,在电网监控方面发挥了很大的作用.同时,作为EMS 系统的补充,保证了调度监控系统的冗余性,符合“N 21”标准,提高了电网运行的安全性.051湖州师范学院学报 第30卷。
视频监控系统概述
视频监控系统概述视频监控系统概述一、背景介绍1.1 本文档旨在对视频监控系统进行概述，介绍其基本原理和组成部分。
1.2 视频监控系统被广泛应用于各行业，包括安全、交通、商业等领域。
二、视频监控系统的定义2.1 视频监控系统是指通过一系列设备、软件及网络技术实现对特定区域进行实时监视、录制和回放的系统。
2.2 视频监控系统主要由摄像机、录像机、监控中心、网络设备等组成。
三、视频监控系统的组成部分3.1 摄像机3.1.1 摄像机是视频监控系统中最基本的组件，用于捕捉实时画面。
3.1.2 摄像机的种类包括模拟摄像机、网络摄像机、全景摄像机等。
3.2 录像机3.2.1 录像机用于将摄像机捕捉到的画面进行实时录制和存储。
3.2.2 录像机的种类包括硬盘录像机、网络录像机等。
3.3 监控中心3.3.1 监控中心是视频监控系统的核心，用于集中管理和控制各个摄像机和录像机。
3.3.2 监控中心应具备实时监视、录制回放、报警处理等功能。
3.4 网络设备3.4.1 网络设备包括交换机、路由器等，用于实现摄像机、录像机和监控中心之间的数据传输和通信。
四、视频监控系统的工作原理4.1 摄像机通过镜头捕捉画面，将画面转换为电信号。
4.2 录像机接收摄像机传输的电信号，将其编码为数字信号并存储到硬盘中。
4.3 监控中心通过网络连接摄像机和录像机，实时获取画面和进行录像回放。
4.4 用户可以通过监控中心进行监视、录制回放、报警处理等操作。
五、视频监控系统的应用场景5.1 安全监控5.1.1 视频监控系统可以用于公共场所、企事业单位等的安全监控。
5.1.2 安全监控可以实现对人员、车辆等的监视和管理，提高安全保障水平。
5.2 交通监控5.2.1 视频监控系统可以用于交通路口、高速公路等的交通监控。
5.2.2 交通监控可以实时获取交通情况，辅助交通管制和事故处理。
5.3 商业监控5.3.1 视频监控系统可以用于商场、超市等的商业监控。
小规模NVR监控解决方案
小规模NVR监控解决方案一、概述小规模NVR监控解决方案是为了满足小型场所或者企业的监控需求而设计的一种解决方案。
该方案通过使用网络视频录相机（NVR）等设备，实现对监控摄像头的集中管理和录相存储，提供高质量的监控图象和便捷的监控管理功能。
二、方案组成1. NVR设备：NVR是该解决方案的核心设备，负责接收和录相监控摄像头的视频信号，并提供远程访问和管理功能。
NVR设备通常具有高性能的处理器、大容量的存储空间和多种视频输入接口，以支持多个摄像头的同时录相和回放。
2. 监控摄像头：摄像头是监控系统中的重要组成部份，用于捕捉监控区域的视频图象。
在小规模NVR监控解决方案中，可以选择不同类型的摄像头，如固定摄像头、云台摄像头等，以满足不同场景的监控需求。
3. 网络设备：为了实现监控系统的联网功能，需要使用网络设备，如交换机、路由器等。
这些设备负责将监控摄像头和NVR设备连接到网络，以便实现远程访问和管理。
4. 显示设备：为了实时监控和回放录相，需要使用显示设备，如监视器、电视等。
这些设备用于显示监控图象和录相回放，以便用户可以实时观看和管理监控系统。
三、方案特点1. 灵便性：小规模NVR监控解决方案可以根据实际需求进行灵便配置，可以选择不同类型和数量的摄像头，以满足不同场景的监控需求。
2. 高清图象质量：NVR设备支持高清视频录相，可以提供清晰、细腻的监控图象，以便用户可以更准确地观察监控区域。
3. 远程访问和管理：NVR设备支持远程访问和管理功能，用户可以通过手机、电脑等终端设备随时随地访问和管理监控系统，方便实用。
4. 多种录相存储方式：NVR设备支持多种录相存储方式，如本地硬盘存储、网络存储等，以满足不同用户对存储容量和可靠性的需求。
5. 智能分析功能：部份NVR设备具备智能分析功能，可以对监控图象进行智能分析，如人脸识别、异常行为检测等，提供更高级的监控功能。
四、方案实施步骤1. 确定监控需求：根据实际场景和需求，确定监控区域、监控范围和监控目标，以及所需的摄像头数量和类型。

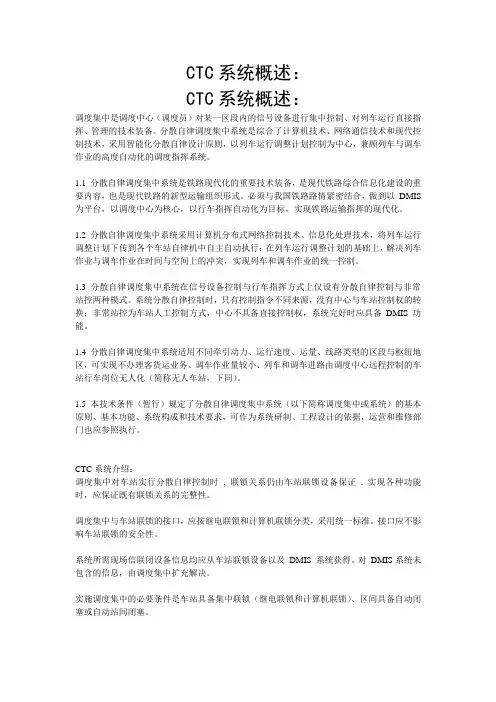

CTC、DMIS、TDCS区别
