弱电工程如何选择合适的标准机柜？v
弱电施工方案机柜设备理线工艺要求
设备箱机房理线工艺标准（一）机房电缆整理1.采用线缆沟或预埋管入线时，电缆应从静电地板、机柜底部引入，进入机房后，线缆预留15米后，多余部分可以截断。
预留的线缆必须盘扎整齐，盘弯直径不得小于1米。
2.电缆进入机房，必须整理整齐，要求顺直无绞扭，每隔1m绑扎一次。
3.采用架空电缆走道时，电缆从机房上方引入，线缆必须在每个梯铁上进行绑扎。
4.采用静电地板时，电缆可在地板下灵活布放，但是必须绕开强电强磁场的区域。
再引入机柜时。
5.所有线缆在与设备连接时，均要留有余量，并打号牌或用号管标识，以便维修和管理。
（二）机柜的整理机柜接线必须做到整齐、美观、机柜除了线头所有线缆全部在理线槽内敷设。
1.所有机柜内的跳线两端必须做线标，线标的位置离线缆头10-15cm左右，用小4号字体打印标签，标识必须清楚明确的标示出线缆的走向两端连接的设备及端口。
可用英文字母表示，并在机柜内张贴字母线序走线说明。
设备粘贴标识时，统一粘贴在设备的左上角处，有多台机柜时，必须要对机柜编号，机柜内有多台设备的必须对同型号的设备编号。
2.标识必须牢固，防水耐磨，必须打印，严禁手写标签。
可用1、电脑打印裁剪后，用热缩管缩紧固定。
2、打号机打印线缆号管标示。
3、打字复印单，不干胶纸打印后粘贴在线缆上。
整理机柜的几点原则：要根据系统的拓扑结构和现有设备情况来整理线缆;机柜电源线和信号线、视频线原则上要分开整理;设备的放置要适当，避免相互挤压、避免太高或太低，避免相互距离太近;如果机柜内设备太多，应该对设备加以编号;对每一根线路要在适当的位置注明来源;对不同的连线（如一般视频连接线、信号线、网络等）要有不同的识别方法; 编排依据图纸点位编号和图纸对应而不依据顺序随机编号。
概括为一句话说就是：布局清晰，线序规整，标记明确，易于维护。
机柜整理步骤：1.前期准备首先要通知用户在不影响用户正常工作的情况下进行整理机柜。
然后根据系统的拓扑结构、现有的设备情况、用户数量、用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。
机柜柜体接地标准
机柜柜体接地标准
机柜柜体接地标准包括以下几点：
1.机柜应有完善的接地系统，机柜框架应有接地螺钉和不低于M6的接地标志。
2.机柜框架和门之间应有可靠的电气连接。
连接线的截面积应不小于6m²，连接电阻应不大于0.1欧姆。
3.机柜应配有截面不小于35m²的接地铜排和接地标志。
接地铜排上的接地孔数量应满足设备接地要求。
且接地铜排与机柜绝缘，绝缘电阻不低于1000兆欧/500V（DC），耐压不低于3000V（DC）/1min无击穿和飞弧。
4.机柜接地线标准：接地线不得接在电源零线上，不得与三相五线制电源防雷接地线共用。
接地线可作为防静电接地线（但零线和接地线不得混用）。
5.接地干线截面积不小于100m²，支线截面积不小于
6mm2，设备工作台的接地线应采用截面积不小于1.25m²的多股涂塑线。
6.弱电机柜需要接地，且接地主要接三条地线，分别是防雷地线、保护地线、直流逻辑地线，采用星型结构完成接
地连接。
接地面积不能小于1m²，接地点距离建筑物应大于1m。
以上是机柜柜体接地的一些标准，实际操作中需根据具体情况和要求进行选择和操作。
42u标准机柜参数
42u标准机柜参数42U标准机柜参数。
42U标准机柜是数据中心和网络机房中常见的一种机柜类型，它具有标准化的尺寸和参数，能够满足大部分设备的安装和管理需求。
在选择和使用42U标准机柜时，了解其参数是非常重要的，下面将对42U标准机柜的参数进行详细介绍。
首先是机柜的外观尺寸参数。
42U标准机柜的外观尺寸通常为高度约1991mm、宽度为600mm、深度为1000mm。
这样的尺寸设计能够容纳大部分常见的服务器、交换机、路由器等设备，并且在数据中心或机房中占用空间相对较小。
其次是机柜的内部空间参数。
42U标准机柜内部空间的高度为42个标准机柜单元，每个单元高度为44.45mm。
这样的设计能够满足不同设备的安装需求，同时也方便管理和布线。
此外，机柜内部还通常配备有可调节的支架或滑轨，以便安装和管理设备。
再者是机柜的承重参数。
42U标准机柜通常具有较高的承重能力，能够承受多个服务器、存储设备等重型设备的安装。
一般来说，标准机柜的承重能力在800kg到1000kg之间，但在选择机柜时，还需要根据具体设备的重量来进行合理的选择。
此外，机柜的材质和防护参数也是需要考虑的重要因素。
一般来说，42U标准机柜采用优质的冷轧钢板制成，具有良好的结构强度和稳定性。
同时，机柜的防护参数如防尘、防水、防腐蚀等也需要符合相应的标准，以保证设备在机柜内部的安全运行。
最后是机柜的附加功能参数。
42U标准机柜通常还配备有多种附加功能，如通风系统、温控系统、门禁系统、监控系统等。
这些功能能够提供良好的环境和安全保障，保证设备的正常运行和安全管理。
总的来说，了解42U标准机柜的参数对于选择和使用机柜是非常重要的。
通过了解外观尺寸、内部空间、承重能力、材质和附加功能等参数，能够更好地满足设备的安装和管理需求，提高数据中心和机房的运行效率和安全性。
希望本文对您有所帮助，谢谢阅读！。
服务器机柜国家标准
服务器机柜国家标准服务器机柜是数据中心中不可或缺的设备，其设计和制造需要符合国家标准，以确保设备的安全性、稳定性和可靠性。
本文将介绍服务器机柜国家标准的相关内容，帮助读者了解其重要性和相关要求。
首先，服务器机柜的国家标准主要包括结构设计、材料选用、安装要求、通风散热、防护性能等方面的规定。
在结构设计方面，国家标准要求机柜应具有足够的强度和稳定性，能够承受设备的重量和外部冲击。
同时，机柜的内部结构应合理，能够有效支持和固定设备，确保设备运行过程中不会出现晃动或松动现象。
其次，材料选用是服务器机柜国家标准中的重要内容。
标准要求机柜的材料应具有一定的防腐蚀性能和耐磨性能，能够在恶劣环境下长期使用而不受损。
此外，材料的导热性能也是需要考虑的因素，以确保机柜在高负荷运行时能够有效散热，保持设备的正常工作温度。
在安装要求方面，国家标准规定了机柜的安装位置、固定方式、接地要求等内容。
机柜的安装位置应远离湿气、腐蚀性气体和强电磁场，以确保设备的安全运行。
同时，机柜的固定方式也需要符合国家标准的规定，以防止设备在运行过程中出现晃动或倾斜。
另外，通风散热是服务器机柜国家标准中需要重点考虑的内容。
标准要求机柜应设计合理的通风结构，确保设备在长时间高负荷运行时能够有效散热，避免因过热而影响设备的正常工作。
同时，机柜的通风结构还需要考虑防尘、防水等功能，以确保设备在恶劣环境下的稳定运行。
最后，防护性能也是服务器机柜国家标准中需要关注的内容。
标准要求机柜应具有一定的防护等级，能够有效防止外部灰尘、水汽、异物等对设备的侵害。
同时，机柜的防护性能还需要考虑防盗、防破坏等方面的要求，以确保设备的安全运行。
综上所述，服务器机柜国家标准涉及到结构设计、材料选用、安装要求、通风散热、防护性能等多个方面的内容，其制定和执行对于保障设备的安全性和可靠性具有重要意义。
在使用和选购服务器机柜时，用户应当关注其是否符合国家标准的要求，以确保设备在运行过程中能够稳定、安全、可靠地工作。

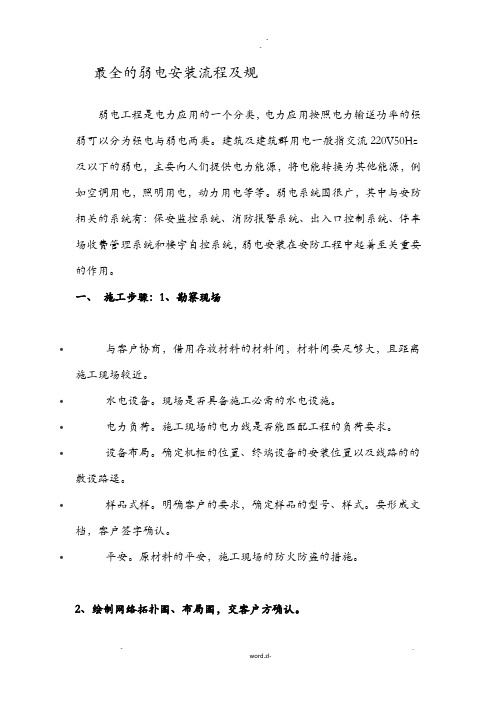

最全的弱电安装流程及规范
最全的弱电安装流程及规弱电工程是电力应用的一个分类，电力应用按照电力输送功率的强弱可以分为强电与弱电两类。
建筑及建筑群用电一般指交流220V50Hz 及以下的弱电，主要向人们提供电力能源，将电能转换为其他能源，例如空调用电，照明用电，动力用电等等。
弱电系统围很广，其中与安防相关的系统有：保安监控系统、消防报警系统、出入口控制系统、停车场收费管理系统和楼宇自控系统，弱电安装在安防工程中起着至关重要的作用。
一、施工步骤：1、勘察现场•与客户协商，借用存放材料的材料间，材料间要足够大，且距离施工现场较近。
•水电设备。
现场是否具备施工必需的水电设施。
•电力负荷。
施工现场的电力线是否能匹配工程的负荷要求。
•设备布局。
确定机柜的位置、终端设备的安装位置以及线路的的敷设路迳。
•样品式样。
明确客户的要求，确定样品的型号、样式。
要形成文档，客户签字确认。
•平安。
原材料的平安，施工现场的防火防盗的措施。
2、绘制网络拓扑图、布局图，交客户方确认。
3、制定工程进度方案表。
列举施工期间需要完成的工作任务，以及各项工作完成的先后次序，并确定详细的方案时间，如以下图所示。
工程进度表完成后需交给客户一份，以备客户监视和配合。
4、指定工程负责人和工程监理人员，负责规划备料，备工，用户方配合要求等方面事宜，提出各部门配合的时间表，负责外协调和施工组织和管理。
5、现场施工，每日记录施工进度，并根据方案的完成情况及时调整方案，确保按工期工要求交付工程。
6、现场认证测试，制作测试报告，打印IP地址表、路由表、配置表。
7、验收。
在上述各环节中所建立和完善的文档，作为验收资料的一局部，交客户保存。
同时公司也要留存幅本，作为客户资料，以备售后效劳用。
二、布局规：布局是后续工作的根底，所以一定要事先确定下来，否那么一旦返工，代价极高。
电脑桌的高度规：小学约70CM，中学约75CM；座位尺寸规：宽60—80CM，前后约60CM；排与排之间、列与列之间的走道预留宽度：60—100CM；布局图必段根据场地、设施实际尽尺寸，按比例绘制，图中要标明详细尺寸。
机柜设计
机柜设计2、1 影响机柜结构设计得因素机柜就是电气控制设备不可缺少得组成部分,就是电气控制设备得‘载体’。
机柜既要满足各电气单元得组合功能条件(安全得要求,检修性能,形式得统一,组合得标准,功能得分配,外形美观等),还要满足柜体本身要求(如坚固可靠,美观,调整容易,符号规范,制造得适用性以及针对特殊场合得特殊设计等)。
机柜设计应在满足成套电气产品使用功能要求得前提下,同时满足结构工艺性要求,即机柜得总体及其零部件制造得可行性及经济性要求,以及满足电器装配得工艺性与运行中得可维修性要求。
由于长期以来缺乏系统设计,人机工程学设计思想,重电气设计而忽略结构设计,重主机而轻视附件,我国机柜在外观,整体布局,色彩,加工精度及互换性,配套性等方面与发达国家有一定得差距,尤其在专利技术方面,我们仍然受制于工业发达国家,以至于外商企业占有了我国高端机柜市场得较大份额,机柜结构本身发展形成得各种形式,不同得组件,不同电压等级,不同使用场合,加工设备得发展,不同生产厂家得自身条件等都决定了控制柜得制造受到甚多因素影响。
由于机柜结构要求不一,以及各个企业加工手段不同,它们得制造工艺就不能强求完全一致,但制造中也存在带普遍意义得较关键得工艺特点,现将这些特点结合柜体结构选择与设计进行介绍。
2、1、1机柜得结构及基本类型2、1、1、1机柜得基本结构模式1、基本结构模式通过长期得实践,电气控制设备得壳体逐步形成了盒,箱,柜(包括屏),台四大基本结构模式,定义如下:1）机柜用于容纳电气或电子设备得独立式或自支撑得机壳。
机柜通常配置有门,可拆或不可拆得侧板。
机柜一般安装在地面上或大型设备平台上。
机箱机箱得体积较小,一般安装在台面,桌面,墙壁上或设备壁龛中,就是用于容纳电气或电子设备得小型机壳。
3）控制台安装在台面或地面上,具有水平面,垂直面或倾斜面,以容纳控制,信息与监控设备得机壳。
4）机盒用于容纳电气或电子设备得便携式小型机壳,或用于电气单元隔离得小型机壳(电磁屏蔽盒)。
弱电工程网络机柜理线方法
弱电工程网络机柜理线方法1、机柜空间规划1.按照标准42U机柜规划，最上方和最下方各预留4U空间给光纤配线架、IlO配线架专用（如机柜中没有该类配线架则尽量预留，不得占用）。
2、中间的34U空间为配线架、理线器的专用空间；如果该机柜部署有交换机等网络设备，则上半部分为有线网络配线架和理线器，下半部分安装有源网络设备和理线器；1个理线器尽量对应1台配线架或交换机。
3、如果有多台机柜，尽量划分为布线机柜和有源设备机柜。
重设备放在机柜下方，机架和托盘承重；非机架设备考虑托盘安装。
2、机柜进线方式项下走线上走线目安装工地板下固定和敷设电源线和数据线两在天花吊装桥架、序个走线槽、布线，在机柜正下方的地板布线，放线到每个上打孔，方便线缆进入机柜。
机柜。
水容易受影响。
无影响灾对制冷的影响 影响下进风模式的制冷性能。
无影响对机房 要求有高架地板不低于500mm o要求天花梁下到机 装修的 柜顶部的高度大于要求600mm3、机柜内走线方式水平链路网线沿机柜右侧走线，从机柜顶部或底部到达配线架高度后，横向转弯，延伸到配线架的托架上；插座线、大对数、光/电跳线走左侧。
4、理线方式重新理线。
整理十分费力。
Ij正向理线（建议）目□从机房的进线口开始，将序 线缆逐段整理，直到配线架的 模块处为止。
理线后再进行端接和测 试。
夕 可以保证机房内线缆在每 点 点都整齐，且不会出现线缆交 叉。
4 如果线缆本身在穿线时已 点 经损坏，则测试通不过会造成逆向理线从模块开始向机柜外理线。
在配线架的模块端接完毕后 并通过测试后，再进行理线。
测试后，不会因某根双绞线 测试通不过而造成重新理线。
线缆的两端已经固定，线缆 之间会产生大量的交叉、散线，5、理线流程1、理线之前，机柜内配线架全部安装到位，背后装好托架，正面将打印好的标签的面板纸贴在配线架上，全部卸下模块。
2、根据配线架位置，规划走线路由，测算出网线大致长度，同时考虑预留长度，剪掉多于线缆，在线头15-20cm处重新贴上临时标签。
机房弱电工程设计方案(DOC)
机房弱电工程设计方案机房弱电工程设计主要包括：机房综合布线系统、机房监控系统、机房门禁、机房配电线路布线以及防雷和接地系统。
机房综合布线系统设计机房综合布线系统为机柜与机柜之间、机柜服务器与信息终端之间、机房内部与机房外部之间通信的互连提供了一个高速连接的平台，使信息能够准确、髙速地在各种型号的计算机、服务器、终端设备以及各种通信设备之间传递，以数据信号传输为主，语音信号传输为辅，并可兼顾其他弱电信号的传输.布线系统分为非屏蔽布线系统和屏蔽布线系统。
1.非屏蔽布线系统设计的要点1）A、B级和C级机房的辅助房间、支持区的布线配置,按照现行国家标准《综合布线系统工程设计规范》（GB/T 50311）中规定的其他工作区配置进行设计.2) 为保证主机房（数据中心、运营商网络、云计算）的网络系统运行稳定可靠，A、B 级机房的交换机和服务器链路（设备线缆、跳线和配线设备）采用多模或单模光缆，并留有备份；其数据传输率为万兆或十万兆。
3) C级机房的交换机和服务器链路（设备线缆、跳线和配线设备）采用多模、单模光缆或六类4对(8芯）对绞电缆,并留有备份;其数据传输率为千兆或万兆。
4) 承担语音业务的主干子系统采用（类或五类4对（8芯)对绞电缆.5）配线机柜安放的具体位置要方便开启，便于以后的扩充及维护。
6) 线缆放人机柜中要防止电磁场对布线系统的干扰，机柜要接地。
7〉布线系统中线缆要用同一特性阻抗线缆；光缆要用同一芯径、同模的光缆.8) 当线缆铺设在隐蔽通风空间(如吊顶内或地板下）时,线缆易受到火灾的威胁或成为火灾的助燃物，且不易察觉，故在此情况下,应对线缆采取防火措施.9) 机房布线系统与本地公用电信网络互联互通时，主要考虑对不同电信运营商的选择和系统出口的安全.对于重要的电子信息系统机房,设置的网络与配线端口数量应至少满足两家以上电信运营商互联的需要，使得用户可以根据业务需求自由选择电信运营商.各家电信运营商的通信线路应采取不同的铺设路径，以保证线路的安全.2。
机柜结构件设计规范
机柜结构件设计规范1. 机柜材料选择：机柜结构件应采用高质量的冷轧钢板制作，厚度不少于1.2mm，以确保足够的强度和稳定性。
2.组装结构：机柜结构件采用螺栓连接，可以灵活拆卸和安装，便于维护和更换部件。
3. 机柜尺寸：一般情况下，机柜高度为42U或47U，宽度为600mm，深度为900mm。
机柜的尺寸应根据实际需求进行调整，以适应不同大小的设备安装。
4.机柜加强结构：为了增加机柜的承重能力和稳定性，在柜体的四个角落应设置加强件。
加强件的材料应与机柜一致，并固定牢固。
5.机柜门设计：机柜的前门和后门应采用可换嵌或开门式设计，方便设备的安装、布线、维护和检修。
6.通风散热设计：机柜的顶部、底部和两侧应设置通风孔，以保证设备的散热和保持良好的空气流通。
7.安全锁设计：机柜的门应采用防盗设计，配备锁和锁芯，以确保设备的安全。
8.电源配线设计：机柜的顶部或底部应设置有电源配线槽，方便进行电源线的布线和管理。
9.地线连接设计：为了保证机柜和设备的安全，机柜的底部应设置有地线连接点，以便于连接地线。
10.消音降噪设计：对于有噪音的设备，应考虑采用消音降噪材料，或者设计附加的消音装置，以减少噪音的传播。
11.标识标牌设计：机柜的正面应设有清晰可见的标识标牌，标明机柜的编号、设备类型、机柜内设备的编号等信息。
12.可调节支脚设计：机柜底部应设有可调节高度的支脚，以适应不同地面的高低差，保持机柜的稳定平衡。
13.导向管理设计：机柜内部应设置有导向管理装置，以方便设备布线，并保持布线的整齐和有序。
总之，机柜结构件的设计规范主要涉及材料选择、尺寸要求、强度和稳定性、通风散热、安全锁、电源配线、地线连接等多个方面，以确保机柜能够满足设备的安装、布线、维护和管理的需求，同时提高设备的可靠性和安全性。
最全的弱电安装流程及规范
史上最全得弱电安装流程及规范弱电工程就是电力应用得一个分类,电力应用按照电力输送功率得强弱可以分为强电与弱电两类。
建筑及建筑群用电一般指交流220V50Hz及以下得弱电,主要向人们提供电力能源,将电能转换为其她能源,例如空调用电,照明用电,动力用电等等。
弱电系统范围很广,其中与安防相关得系统有:保安监控系统、消防报警系统、出入口控制系统、停车场收费管理系统与楼宇自控系统,弱电安装在安防工程中起着至关重要得作用。
一、施工步骤:1、勘察现场A.与客户协商,借用存放材料得材料间,材料间要足够大,且距离施工现场较近。
B.水电设备。
现场就是否具备施工必需得水电设施。
C.电力负荷。
施工现场得电力线就是否能匹配工程得负荷要求。
D.设备布局。
确定机柜得位置、终端设备得安装位置以及线路得得敷设路迳。
E.样品式样。
明确客户得要求,确定样品得型号、样式。
要形成文档,客户签字确认。
F.安全。
原材料得安全,施工现场得防火防盗得措施。
2、绘制网络拓扑图、布局图,交客户方确认。
3、制定工程进度计划表。
列举施工期间需要完成得工作任务,以及各项工作完成得先后次序,并确定详细得计划时间,如下图所示。
工程进度表完成后需交给客户一份,以备客户监督与配合。
4、指定工程负责人与工程监理人员,负责规划备料,备工,用户方配合要求等方面事宜,提出各部门配合得时间表,负责内外协调与施工组织与管理5、现场施工,每日记录施工进度,并根据计划得完成情况及时调整计划,确保按工期工要求交付工程。
6、现场认证测试,制作测试报告,打印IP地址表、路由表、配置表。
7、验收。
在上述各环节中所建立与完善得文档,作为验收资料得一部分,交客户保存。
同时公司也要留存幅本,作为客户资料,以备售后服务用。
二、布局规范:布局就是后续工作得基础,所以一定要事先确定下来,否则一旦返工,代价极高。
电脑桌得高度规范:小学约70CM,中学约75CM; 座位尺寸规范:宽60—80CM,前后约60CM;排与排之间、列与列之间得走道预留宽度:60—100CM;布局图必段根据场地、设施实际尽尺寸,按比例绘制,图中要标明详细尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前，机柜已经成为计算机行业中不可缺少的用品，在各大机房都能看到各种款式的机柜，随着计算机产业的不断突破，机柜所体现的功能也越来越大。机柜一般用在网络布线间，楼层配线间，中心机房，数据机房，控制中心，监控室，监控中心等。
机柜的基本类型及结构 机柜一般是冷轧钢板或合金制作的用来存放计算机和相关控制设备的物件，可以提供对存放设备的保护，屏蔽电磁干扰，有序、整齐地排列设备，方便以后维护设备。机柜一般分为服务器机柜、网络机柜、控制台机柜等。
常见机柜颜色有白色、黑色和灰色。（其中又分很多种类型，如橘纹、细沙纹等）；机柜按材质来分，有铝型材的机柜、冷轧钢板机柜、热轧钢板机柜；按照加工工艺来分，有九折型材机柜和十六折型的机柜等。
板材种类、涂层材料、加工工艺决定了机柜的稳定性。一般它的长度规格有600，800mm，宽度规格有600，800，1000mm，高度规格是42U，36U，24U。早期所用的机柜大都是用铸件或角钢经螺钉、铆钉连接或焊接成机柜框架，再加由薄钢板制成的盖板(门)而成。这种机柜的体积大、笨重、外形简陋，已被淘汰。随着晶体管、集成电路的使用和各种元器件的超小型化，机柜的结构也向小型化、积木化方向发展。机柜已由过去的整面板结构发展成为具有一定尺寸系列的插箱、插件结构。插箱、插件的组装排列方式分水平排列和垂直排列两类。机柜材料普遍采用薄钢板、各种断面形状的钢型材、铝型材及各种工程塑料等。机柜的框架除用焊接、螺钉连接外，还采用粘接工艺。
机柜按构件的承重、材料及其制造工艺的不同，可分为型材和薄板两种基本结构。 ①型材结构机柜：有钢型材机柜和铝型材机柜两种。钢形材机柜由异型无缝钢管为立柱组成。这种机柜的刚度和强度都很好，适用于重型设备。由铝合金型材组成的铝型材机柜具有一定的刚度和强度，适用于一般或轻型设备。这种机柜重量轻，加工量少，外形美观，得到广泛应用。
②薄板结构机柜：整板式机柜，其侧板为一整块钢板弯折成形。这种机柜刚度和强度均较好，适用于重型或一般设备。但因侧板不可拆卸，使组装、维修不方便。弯板立柱式机柜的结构与型材机柜相似，而立柱则由钢板弯折而成。这种机柜具有一定的刚度和强度，适用于一般设备。根据需要机柜还装有机柜附件。其主要附件有固定或可伸缩的导轨、锁紧装置、铰链、走线槽、走线架和屏蔽梳形簧片等。
机柜的分类
随着计算机与网络技术的发展，机柜正成为其重要的组成部分。数据中心的服务器、网络通信设备等IT设施，正在向着小型化、网络化、机架化的方向发展。而机柜，正在逐渐成为这个变化中的主角之一。
常见的机柜可分为一下几种： 按功能分：防火防磁柜，电源柜、监控机柜、屏蔽柜、安全柜、防水机柜、保险柜、多媒体控制台、文件柜、壁挂柜。
按适用范围：户外机柜、室内机柜、通信柜、工业安全柜、低压配电柜、电力柜、服务器机柜。 扩展分类：控制台、电脑机箱机柜、不锈钢机箱、监控操作台、工具柜、标准机柜、网络机柜。
服务器机柜在IDC机房内，机柜一般指的就是服务器机柜。 为安装服务器、显示器、UPS等19"标准设备及非19"标准的设备专用的机柜，服务器机柜，用来组合安装面板、插件、插箱、电子元件、器件和机械零件与部件，使其构成一个整体的安装箱。服务器机柜由框架和盖板（门）组成，一般具有长方体的外形，落地放置。它为电子设备正常工作提供相适应的环境和安全防护。这是仅次于系统级的一级组装。不具备封闭结构的机柜称为机架。
服务器机柜具有良好的技术性能。机柜的结构应根据设备的电气、机械性能和使用环境的要求，进行必要的物理设计和化学设计，以保证机柜的结构具有良好的刚度和强度以及良好的电磁隔离、接地、噪声隔离、通风散热等性能。
此外，服务器机柜应具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能，以便保证设备稳定可靠地工作。服务器机柜应具有良好的使用性和安全防护设施，便于操作、安装和维修，并能保证操作者安全。
服务器机柜的规格分类 服务器机柜在机柜的深度、高度、承重等方面均有要求。高度有2.0米、1.8米、1.6米三种高度；宽度为800mm、700mm或600mm三种；深度为700mm、800mm和900mm三种。 规定的尺寸是服务器的宽（48.26cm＝19英寸）与高（4.445cm的倍数）。由于宽为19英寸，所以有时也将满足这一规定的机架称为“19英寸机架”。厚度以4.445cm为基本单位，1U就是4.445cm。具体见下表：
19英寸机柜尺寸对照表 名称 类型 规格尺寸/mm 备注
标准机柜 18U 1000X600X600
24U 1200X600X600 27U 1400X600X600 32U 1600X600X600 37U 1800X600X600 42U 2000X600X600
服务器机柜 42U 2000X800X800 37U 1800X800X800 24U 1200X600X800 27U 1400X600X800 32U 1600X600X800 37U 1800X600X800 42U 2000X600X800
壁挂机柜 4U 220X400X350 6U 350X600X450 9U 500X600X450 12U 650X600X450 15U 800X600X450 18U 1000X600X450
可以配置：专用固定托盘、专用滑动托盘、电源支架、地脚轮、地脚钉、理线环、理线架、L支架、扩展横梁等。主体框架、前后门、左右侧门可以快速拆装。
固定托盘：用于安装各种设备，尺寸繁多，用途广泛，有19"标准托盘、非标准固定托盘等。常规配置的固定托盘深度有440mm、480mm、580mm、620mm等规格。固定托盘的承重不小于50KG。
滑动托盘：用于安装键盘及其他各种设备，可以方便地拉出和推回；19"标准滑动托盘适用于任何19"标准机柜。常规配置的滑动托盘深度有400mm、480mm两种规格。滑动托盘的承重不小于20KG。
配电单元：选配电源插座，适合于任何标准的电源插头，配合19"安装架，安装方式灵活多样。规格：6插口。参数：~220V，10Amp。
理线架：19"标准理线架。可配合任何一种TOPER系列机柜使用。12孔理线架配合12口、24口、48口配线架使用效果最佳。
理线环：专用于TOPER1800系列和TOPERServer系列机柜使用的理线装置，安装和拆卸非常方便，使用的数量和位置可以任意调整。
L支架：L支架可以配合机柜使用，用于安装机柜中的19"标准设备，特别是重量较大的19"标准设备，如机架式服务器等等。 盲板：盲板用于遮挡19"标准机柜内的空余位置等用途，有1U、2U......等多种规格。常规盲板为1U、2U两种。
扩展横梁：专用于TOPER1800系列和TOPERServer系列机柜使用的装置，用于扩展机柜内的安装空间之用。安装和拆卸非常方便。同时也可以配合理线架、配电单元的安装。形式灵活多样。
安装螺母（方螺母）：适用于任意一款TOPER系列机柜，用于机柜内的所有设备的安装，包括机柜的大部分配件的安装。
键盘托架：用于安装标准计算机键盘，可配合市面上所有规格的计算机键盘；可翻折90度。键盘托架必须配合滑动托盘使用。
调速风机单元：安装于机柜的顶部，可根据环境温度和设备温度调节风扇的转速，有效地降低了机房的噪音。
调速方式：手动，无级调速。 机架式风机单元：高度为1U，可安装在19"标准机柜内的任意高度位置上，可根据机柜内热源酌情配置。
全网孔前门：机柜前门全部为？3的圆孔，提高了机柜的散热性能和屏蔽性能。 高度可配合：2.0米机柜、1.8米机柜、1.6米机柜。 网络机柜囊括服务器机柜，也是用来组合安装面板、插件、插箱、电子元件、器件和机械零件与部件，使其构成一个整体的安装箱。网络机柜主要是布线工程上用的，存放路由器交换机显示器配丝架等等的东西，工程上用的比较多.一般情况下：网络机柜的深小于等于800mm，而服务器机柜的深大于等于800mm。网络机柜应便于生产、组装、调试和包装运输。服务器机柜应合乎标准化、规格化、系列化的要求。机柜造型美观、适用、色彩协调。
选购机柜必须考虑的七大硬条件 1、可靠的质量保证 选择一款适合的服务器机柜和布线机柜非常重要，稍有疏忽，则可能导致巨大的损失。不管是哪一个品牌的产品，质量都是用户首先要考虑的环节。
2、承重保证 随着机柜内所放置产品密度的加大，良好的承重能力，是对一款合格机柜产品的基本要求。不符合规格的机柜，可能因为机柜品质差劣，不能有效妥善保护机柜内的设备，结果可能会影响整个系统。
3、温度控制系统 机柜内部有良好的温度控制系统，可避免机柜内产品的过热或过冷，以确保设备的高效运作。机柜可选择全通风系列，可配备风扇(风扇有寿命保证)，在炎热的环境下可安装独立空调系统，在严寒环境下可安装独立加热保温系统。
4、抗干扰及其它 一款功能齐备的机柜应提供各类门锁及其它功能，例如防尘、防水或电子屏蔽等高度抗扰性能；同时应提供适合附件及安装配件支持，以让布线更为方便，同时易于管理，省时省力。
5、售后服务 企业所提供的有效服务，以及所提供的全面设备保护方案，可为用户的安装、维护带来巨大的便利。
在数据中心的机柜解决方案除了兼顾以上几点，还应该考虑线缆布局、电源分配等方面的设计，才能保证系统的良好运行和升级的方便。
6、配电系统 机柜如何应对电源密度的上升？随着机柜内IT高密度安装趋势的日益显著，机柜能否发挥其应有效能，配电系统成为关键环节。合理的电源分配直接关系到整个IT系统的可用性，而且是整个系统能否发挥其应有效能的重要基础环节，而这也是过去被很多机房
