《桥梁施工》复习资料

湖北工程学院城市建设学院 土木工程道路桥梁专用 第 1 页 共 1 页 桥梁施工 第1章 总论 1. 桥梁工程中施工阶段的任务：具体实现设计思想和设计意图，把图纸变为现实。 2. 桥梁工程中施工技术的作用：①保证设计的可行性、降低工程造价、保证工程质量、 快施工进度和实现安全生产 ； ②为促进桥梁结构型式的发展、增大桥梁跨度和采用新材料等提供必要的条件。 3. 桥梁施工方法概述：①下部结构—基础工程（地质和水文条件）：明挖扩大基础、桩基础、沉井基础、柱基础；②承台；③墩（台）身（高度和模板）。 4. 桥梁上部结构施工方法：①预制安装法（预制整孔安装、预制分段安装）；② 现场灌筑法（脚手架法、悬臂灌筑法、逐孔现浇法、顶推法等。特殊方法：转体施工法和劲性骨架法 ） 5. 桥梁施工方法的选择原则：切实可行、安全有效。方法的选择重要因素：施工经验、设备条件、工期要求、社会环境。

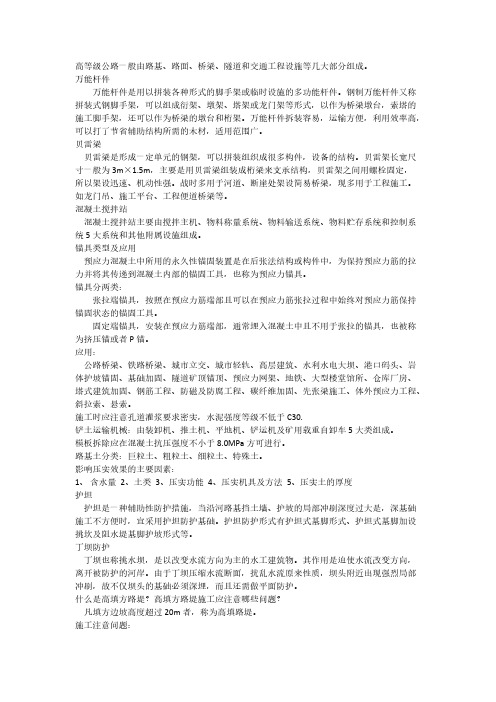

第2章 常备式结构与常用主要施工设备 1. 现代大型桥梁施工设备和机具主要有：①各种常备式结构(例如万能杆件、贝雷梁等)；②各种起重机具设备(例如千斤顶、吊机等)；③混凝土设备(例如拌和机，输送泵，振捣设备等)；④预应力张拉设备（锚具、张拉千斤顶）。 2. 钢板桩：在开挖深基坑和在水中进行桥梁墩台的基础施工时，为了抵御坑壁的土压力和水压力，常采用钢板桩，有时须做成钢板桩围堰。常见类型有平直型、槽型、Z型和箱型。 3. 脚手架（支架）：①扣件式（直角扣件、旋转扣件、对接扣件）；②碗扣式（下碗扣、上碗扣）；③门式脚手架（钢管装配框架式脚手架）（门架、十字撑、平行架或专用钢脚手板、连接销、锁臂等）；④其他类型支架（套装式扣件脚手架、轮扣式脚手架、圆盘式扣件 ） 4. 拼装式模板分类：①钢模；②木模；③钢木结合模。拼装式模板构造：①底模；②侧模；③端模。 5. 万能杆件是由角钢和连接板组成，用螺栓连接的桁架杆件。其优点有：①通用性强，各杆件均为标准件；②装拆、运输方便；③利用率高；④可拼装成多种形式；⑤可作为墩台、索塔施工脚手架。 6. 万能杆件的构件分类：①杆件（拼装时组成桁架的弦杆、腹杆、斜撑）；②连接板（有各种规格，可将弦杆、腹杆、斜撑等连接成需要的各种形状）；③缀板（可在各种弦杆、腹杆等节间中点做一个加强连接点，使组合断面的整体性更好） 7. 贝雷（贝雷梁）： 是一种由桁架拼装而成的钢桁架结构。贝雷常拼成导梁作为承载移动支架，再配置部分起重设置与移动机具来实现架梁。主要构件：桁架、加强弦杆、横梁、桁架销、螺栓、支撑构件等。 8. 起重千斤顶：适用于起落高度不大的起重。按其构造不同，可分为螺旋式千斤顶、油压式千斤顶和齿条式千斤项三大类。 9. 滑车，又称滑轮或葫芦。按使用方式可分为定滑车、动滑车和导向滑车。 10. 滑车组：由定滑车和动滑车组成。它既能省力又可改变力的方向。定滑车与动滑车的数目可以相同，也可以相差一个。绳的死头可以固定在定滑车上，也可固定在动滑车上；绳的单头（又称跑头）可以由定滑车引出，也可以由动滑车上引出。 11. 链滑车是一种施工现场经常使用的轻小起重设备。常用链滑车分蜗杆传动与齿轮传动两湖北工程学院城市建设学院 土木工程道路桥梁专用 第 2 页 共 2 页 种。 12. 卷扬机亦称绞车，是最常用、最简单的起重设备之一，广泛用于桥梁施工中。 13. 扒杆：是一种简单的起重吊装工具，一般都由施工单位根据工程的需要自行设计和加工制作。用途：升降重物，移动和架设桥梁等。常用种类：独脚扒杆、人字扒杆、摇臂扒杆和悬臂扒杆。 14. 龙门架：龙门架是一种最常用的垂直起吊设备。在龙门架顶横梁上设行车时，可横向运输重物、构件；在龙门架两腿下设有缘滚轮并置于铁轨上时，可在轨道上纵向运输；如在两脚下设能转向的滚轮时，可进行任何方向的水平运输。 15. 浮吊：是通航河流上建桥的一种常用施工船只。常用浮吊：①铁驳轮船浮吊；②木船、型钢、人字扒杆等拼成的简易浮吊；③大型浮吊船。 16. 缆索起重机：可用于高差较大的垂直吊装和架空纵向运输。 吊装重量由几吨至上百吨。 17. 纵向运距从几十米至几百米。 18. 缆索起重机组成：主索、天线滑车、起重索、牵引索、起重及牵引绞车、主索地锚、塔架、风缆、主索平衡滑轮、电动卷扬机、手摇绞车、链滑车及各种滑轮等部件。在吊装拱桥时，缆索吊装系统除了上述各部件外，还有扣索、扣索排架、扣索地锚、扣索绞车等部件。 19. 主索：亦称为轨索、承重索或运输天线。它横跨桥墩，支承在两侧塔架的索鞍上，两端锚固于地锚。 20. 起重索：主要用于控制吊物的升降(即垂直运输)，一端与卷扬机滚筒相连，另一端固定于对岸的地锚上。 21. 牵引索：用于拉动行车沿桥路方向在主索上移动(即水平运输)，故需一对牵引索。 22. 塔架：是用来提高主索的临空高度及支承各种受力钢索的结构物。高度在20m以下时适用木塔架，高度在20m以上时适用钢塔架。 23. 索鞍：设置在塔架顶上，为放置主索、起重索、扣索等用，可减少索与塔架的摩阻力，使塔架承受较小的水平力，并减小索的磨损。 24. 扣索：当拱箱(肋)分段吊装时，为了暂时固定分段拱箱(肋)所用的钢丝索。 25. 缆风索：亦称浪风索。用来保证塔架的纵横向稳定及拱肋安装就位后的横向稳定。 26. 地锚：亦称地垄或锚碇。用于锚固主索、扣索、起重索及绞车等。地锚的可靠性对缆索吊装的安全有决定性影响。设计与施工都必须高度重视。可以利用桥梁墩、台作锚锭，这就能节约材料，否则需设置专门的地锚。 27. 地垄特点：将锚固装置埋在土或石内，一般埋在地面以下，利用土或石的抗力来抵抗钢丝绳拉力。 分为：①立垄（适用于土质地层）；②桩垄（以打入土中一定深度的木桩作地垄）；③卧垄（无挡卧垄、有挡卧垄）；④混凝土地垄（依靠自重平衡拉力作用，一般不考虑土压力 ） 28. 运行回转起重机：①汽车式（灵活性大，运行速度快，便于远距离工作点之间的调动）；②履带式（起重量大，稳定性较好，适合崎岖不平和松散泥土地区行驶与工作）；③轮胎式（不受汽车底盘限制，轮距、轴距配合适当，稳定性好，转弯半径小） 29. 架桥机特点：①自行过孔；②可实现一次落边梁到位、全幅机械化横移梁片；③采用微调控制，动作平稳精确；④采用可编程序控制器，系统安全性高；⑤结构简单、重量轻、运输组装方便；⑥摆头灵活，可方便地在复杂工况下工作。 30. 搅拌机：按照搅拌原理，可分为自落式和强制式两类。 31. 自落式搅拌机：指搅拌叶片和拌筒之间无相对运动。按形状和出料方式分类：鼓筒式、锥形反转出料式、锥形倾翻出料式。特点：机件磨损小，易于清理，移动方便，但动力消耗大，效率低，适用于施工现场。 湖北工程学院城市建设学院 土木工程道路桥梁专用 第 3 页 共 3 页 32. 强制式搅拌机：指搅拌机搅拌叶片和拌筒之间有相对运动。特点:搅拌质量好，生产率高、操作简便、安全等。但机件磨损大，适用于预制厂。 33. 搅拌站（楼）特点：制备混凝土的全过程是机械化或自动化，生产量大，搅拌效率高、质量稳定、成本低，劳动强度减轻。 34. 搅拌站与搅拌楼的区别：搅拌站的生产能力较小，易拆装，便于转移，适用于施工现场；搅拌楼体积大，生产效率高，只能作为固定式的搅拌装置，适用于产量大的商品混凝土供应。 35. 搅拌站（楼）组成：①物料供给系统（组合成混凝土的几种物料的堆积和提升系统）；②称量系统（砂石：累积计量、水泥：单独称量、搅拌用水：定量水表计量）；③控制系统（开关电路，继电器程序控制、运算放大器电路）；④搅拌主机（自落式、强制式） 36. 搅拌站分类：①单阶式（生产工艺流程中集料经一次提升而完成全部生产过程）；②双阶式（生产工艺流程中集料经两次或两次以上提升而完成全部生产过程） 37. 混凝土运输机具设备选择原则：应根据结构物特点、混凝土浇灌量、运距、现场道路情况以及现有机具设备等条件确定。 38. 水平运输：①短距离（双轮手推车、机动翻斗车、轻轨翻斗车）；②长距离（自卸汽车、混凝土搅拌运输车） 39. 混凝土搅拌运输车：是一种用于长距离运输混凝土的施工机械。特点：在整个运输过程中，混凝土的搅拌筒始终在作慢速转动，从而使混凝土在长途运输后，仍不会出现离析现象，以保证混凝土的质量。 40. 混凝土输送泵和混凝土泵车：利用水平或垂直管道，连续输送混凝土到浇筑点的机械，能同时完成水平和垂直输送混凝土，工作可靠。适用于混凝土用量大、作业周期长及泵送距离和高度较大的场合。 41. 混凝土泵车：属于自行式混凝土泵，是把混凝土泵和布料装置，直接安装在汽车的底盘上的混凝土输送设备。优点：机动性好，布料灵活，工作时不需另外铺设混凝土管道，使用方便，适合于大型基础工程和零星分散工程的混凝土输送。缺点：是布料杆的长度受汽车底盘限制，泵送的高度和距离较小。 42. 混凝土振动器：是一种借助动力通过一定装置作为振源产生频繁的振动，并使这种振动传给混凝土，以振动捣固混凝土的设备。按振动传递方式分类:插入式振动器、附着式振动器、平板式振动器和振动台。 43. 插入式振动器组成：振动棒、转轴和电动机。振动棒构造：工作部分长约500mm，直径35~50mm，内装振动子，电机开动后，振动子的振动使整个棒体产生高频微幅振动。工作特点：振动棒和混凝土接触时，便将振动能量传给混凝土，使混凝土密实成型。20~30s的时间，即可把棒体周围10倍于棒体直径范围的混凝土振捣密实。适用条件：主要用于振动各种垂直方向尺寸较大的混凝土体。 44. 插入式振动器分类：①偏心式；②行星式。 45. 偏心式工作原理：在振动棒中心安装具有偏心质量的转轴。偏心转轴高速旋转时产生的离心力，将振动传给振动棒外壳。 46. 行星式工作原理：振动棒内部安有一带有滚锥的转轴。转轴在电机带动下，滚锥沿滚道公转从而使棒体产生振动。 47. 平板式振动器：属外部振动器。是直接放在混凝土表面上移动进行振捣工作。适用条件：坍落度不太大的塑性、半塑性、干硬性、半干硬性的混凝土或浇筑层不厚，表面较宽的混凝土。 48. 附着式振动器：属外部振动器，振动构造同平板振动器的工作部分。工作原理：振动器的能量通过模板传给混凝土，从而使混凝土被振捣密实。适用条件：振捣钢筋较密、
