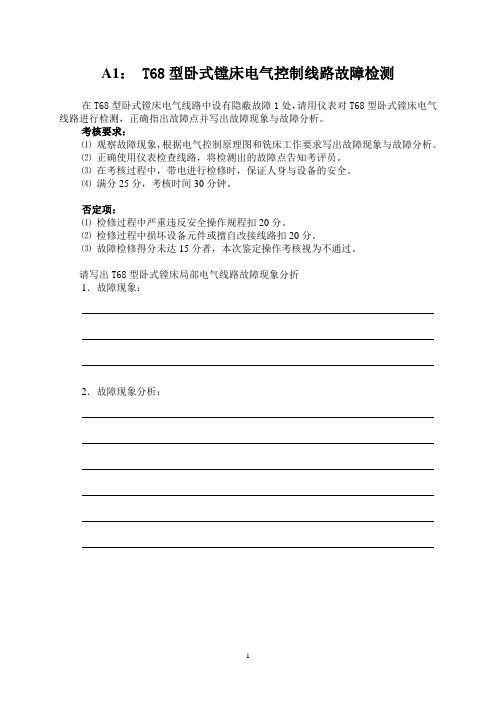

A1： T68型卧式镗床电气控制线路故障检测在T68型卧式镗床电气线路中设有隐蔽故障1处，请用仪表对T68型卧式镗床电气线路进行检测，正确指出故障点并写出故障现象与故障分析。
考核要求：⑴观察故障现象，根据电气控制原理图和铣床工作要求写出故障现象与故障分析。
⑵正确使用仪表检查线路，将检测出的故障点告知考评员。
⑶在考核过程中，带电进行检修时，保证人身与设备的安全。
⑷满分25分，考核时间30分钟。
否定项：⑴检修过程中严重违反安全操作规程扣20分。
⑵检修过程中损坏设备元件或擅自改接线路扣20分。
⑶故障检修得分未达15分者，本次鉴定操作考核视为不通过。
请写出T68型卧式镗床局部电气线路故障现象分折1．故障现象：2．故障现象分析：3．画出故障位置：A2：X62W铣床电气控制线路故障检测在X62W铣床电气线路中设有隐蔽故障1处，请用仪表对X62W铣床电气线路进行检测，正确指出故障点并写出故障现象与故障分析。
考核要求：⑴观察故障现象，根据电气控制原理图和铣床工作要求写出故障现象与故障分析。
⑵正确使用仪表检查线路，将检测出的故障点告知考评员。
⑶在考核过程中，带电进行检修时，保证人身与设备的安全。
⑷满分25分，考核时间30分钟。
否定项：⑴检修过程严重违反安全操作规程扣25分。
⑵检修过程损坏设备元件或擅自改接线路扣25分。
⑶检修过程发生短路扣25分。
写出X62W铣床电局部电气线路的故障现象与故障分折1．故障现象：2．故障分析：3．画出故障位置：B1：用PLC进行交通灯控制的设计、模拟安装与调试交通灯的控制要求请参阅图1（交通灯示意图与发光）与图2（交通灯控制时序图）考核要求：⑴ 使用三菱可编程序控制器进行程序控制。
⑵ 根据图1与图2控制要求，请在表一中完成I/O 分配表的填写，要求用SB1与SB2常开按钮作交通灯工作的启动与停止控制。
⑶ 在方框一中画出PLC I/O 接线图，并完成PLC I/O 口的接线。
⑷ 根据I/O 分配表与控制要求，用梯形图（或状态转移图）完成控制程序的设计。
电气设备安装调试工高级理论题
电气设备安装调试工高级理论题一、判断题：A正确，B错误1、电路中未经负载的电源极间直接接通称为电源短路，这种情况是决不允许的。
（A）2、为便于使用数学方法进行电路分析，可将电路实体中的各种电器设备和元器件用一些能表征其主要电磁特性的理想元件（模型）来代替。
（A）3、电源的电动势形成了电压，继而产生了电场力，在电场力的作用下，处于电场内的电荷发生定向移动，形成了电流。
（A）4、电流的大小称为电流强度（简称电流，符号为A）（B）5、电流的三大效应是热效应、磁效应和光效应。
（B）6、电路中两点的电位都很高，这两点间的电压一定很高。
（B）7、在电路中，如果两电阻的电流相等，这两电阻一定是串联。
（B）8、电容器接在直流电路中，相当于短路。
（B）9、线圈的电感是由线圈本身的特性决定的，它与线圈的尺寸、匝数、和媒介质的磁导率有关，还与线圈中的电流大小有关。
（B）10、如果电源被短路，输出的电流最大，此时电源输出的功率也最大。
（B）11、电压或电流的大小和方向随时间作周期性变化的电路，叫直流电路。
（B）12、在任何时刻，电路中流入任一节点中的电流之和，恒等于从该节点流出的电流之和。
（A）13、在任何时刻，沿着电路中的如何一回路绕行方向，回路中各段电压的代数和恒等于零。
（A）14、钳形电流表分高、低压两种，用于拆断线路的情况下直接测量线路中的电流。
（B）15、电磁系仪表既可以测量直流电量，也可以测量交流电量，且测交流时的刻度与测直流时的刻度相同。
（A）16、钳形电流表能直接测量高压线路中的交流电流。
（B）17、采用电位差计测量电压时，基本上不消耗被测元件的功率。
（A）18、测量电功率的仪表，在交流电路中能反映负载电流与电压的乘积。
（A）19、电度表在接线时，电流线圈在电路中是串联的而电压线圈是并联的。
（A）20、电度表中的涡流是有益的，而变压器中的涡流是有害的。
（A）21、用直流双臂电桥测量电阻时，应使电桥电位接头的引出线比电流接头的引出线更靠近被测电阻。
职业技能鉴定电工高级工实操试卷
电工高级工技能考试试卷注 意 事 项1、考试时间：90分钟，满分100分2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
试题1、画出三相异步电动机顺起全停控制电路，并进行安装与调试。
考核要求：（1）画出三相异步电动机顺起全停启动的控制电路 （2）进行安装与调试 考 生 答 题 不 准 超 过 此 线电工高级工技能试卷评分表试题1、三相异步电动机Y-△启动的控制电路，并进行安装与调试。
考场号: 考件编号:电工高级工技能考试试卷注 意 事 项2、考试时间：90分钟，满分100分2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
试题1、用PLC 改造电动机正反转运行控制电路 考核要求：（1）根据继电控制电路图，列出PLC 控制I/O 口（输入/输出）元件地址分配表。
（2）设计梯形图及列出指令表。
（3）画出模拟接线图。
考 生 答 题 不 准 超 过 此 线电工高级工技能试卷评分表试题1、用PLC改造电动机正反转运行控制电路，并进行安装与调试。
考场号: 考件编号:电工高级工技能考试试卷注 意 事 项3、考试时间：90分钟，满分100分2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
试题1、画出三相异步电动机Y-△启动的控制电路，并进行安装与调试。
考核要求：（1）画出三相异步电动机Y-△启动的控制电路 （2）进行安装与调试 考 生 答 题 不 准 超 过 此 线电工高级工技能试卷评分表试题1、三相异步电动机Y-△启动的控制电路，并进行安装与调试。
高级技能电工考试题库
高级技能电工考试题库# 高级技能电工考试题库一、单选题1. 电流的单位是（A）。
A. 安培B. 伏特C. 欧姆D. 瓦特2. 三相交流电的相位差是（A）。
A. 120°B. 90°C. 180°D. 360°3. 星形连接的三相电机，线电流是相电流的（A）。
A. √3倍B. 1倍C. 2倍D. 3倍4. 以下哪个不是电气安全的基本要求（A）。
A. 高效节能B. 绝缘良好C. 设备接地D. 操作规范5. 电流通过人体时，对人体伤害最大的是（A）。
A. 交流电流B. 直流电流C. 脉冲电流D. 射频电流二、多选题6. 以下哪些属于电工基本操作技能（ABD）。
A. 接线B. 测量C. 焊接D. 调试7. 电气设备接地的目的是（ABCD）。
A. 防止电气火灾B. 防止设备损坏C. 保护人身安全D. 稳定设备运行8. 以下哪些因素会影响电机的效率（ABC）。
A. 负载大小B. 电源电压C. 电机本身损耗D. 环境温度9. 电气设备过载的原因可能包括（ABD）。
A. 设备选型不当B. 负载过大C. 设备老化D. 电源电压过高10. 电气设备维护的内容包括（ABCD）。
A. 清洁B. 检查C. 调整D. 润滑三、判断题11. 所有电气设备都必须有良好的接地措施。
（对）12. 电工在操作过程中可以不使用绝缘工具。
（错）13. 星形连接和三角形连接是三相电机的两种基本连接方式。
（对）14. 电气设备在过载时，可以通过增加设备的工作电压来解决。
（错）15. 交流电表和直流电表可以通用。
（错）四、简答题16. 简述三相交流电的特点。
三相交流电具有三个相位，每个相位的电压和电流波形都是正弦波，且三个相位之间存在120°的相位差。
这种电能形式可以提供连续稳定的功率输出，适用于工业和商业用途。
17. 解释什么是电气设备的接地和接零。
电气设备的接地是指将设备的一个或多个部分与大地连接，以确保在发生故障时，电流能够安全地流向大地，从而保护人身安全和设备安全。
高级电工技能考试试题及答案解析
高级电工技能考试试题及答案解析第一部分：选择题（共40题，每题2分，共80分）1. 下列哪项是电工安全操作中的正确做法？A. 使用漏电保护器进行人身保护B. 在进行电气设备检修时不使用绝缘手套C. 在操作中不进行绝缘检查D. 在操作结束后不对设备进行断电处理2. 下列哪种电气测量仪器多用于检测电流？A. 万用表B. 示波器C. 红外测温仪D. 绝缘电阻表3. 在低压配电系统中，以下哪种开关具有远距离控制功能？A. 隔离开关B. 遥控断路器C. 常开开关D. 短路开关4. 电机的定子与转子之间，通常采用哪种绝缘方式？A. 油浸式绝缘B. 空气绝缘C. 涂漆绝缘D. 混凝土绝缘5. 下列哪个元件用于将交流电转换为直流电？A. 整流器B. 变压器C. 开关电源D. 反射器6. 在电路中，以下哪种元件用于提供电能贮存？A. 电容器B. 电阻器C. 电感器D. 二极管7. 以下哪项是交流电的特点？A. 频率恒定B. 电流大小恒定C. 电流方向周期性变化D. 电压大小恒定8. 当电路中发生漏电时，哪一项措施可以保证人身安全？A. 使用绝缘手套B. 断开电源C. 使用万用表测量电压D. 进行灭火处理9. 下列哪项是电动机的主要故障？A. 短路B. 断路C. 线接错D. 过载10. 发生触电事故时，下列哪种紧急救护措施是正确的？A. 用湿毛巾捂住伤口B. 立即给伤员喝水C. 将电源关闭并立即拨打急救电话D. 给伤员作人工呼吸...第二部分：问答题（共10题，每题8分，共80分）11. 请简要描述电工作业中的“三级防护”原则。
解析：“三级防护”原则是指电工作业中保护措施的分级，包括一级防护、二级防护和三级防护。
一级防护是通过安全措施防止电工作业人员直接接触到带电部分，例如使用绝缘工具、佩戴绝缘手套等。
二级防护是指通过绝缘护栏等设施，将电工作业区域与非电工作业区域隔离开来，防止非电工人员进入。
三级防护是指通过使用绝缘手套、绝缘靴等个人防护装备，进一步保护电工作业人员的安全。
高级安装电工考试题库
高级安装电工考试题库一、选择题1. 电气安装工程中，下列哪项不是电工必须遵守的安全操作规程？A. 断电操作B. 使用合格工具C. 佩戴安全帽D. 同时操作多台设备2. 在进行电气安装时，下列哪项不是必须检查的设备？A. 电线B. 绝缘电阻C. 接地系统D. 照明开关3. 根据电气安装规范，以下哪个电压等级不属于低压范畴？A. 220VB. 380VC. 10kVD. 660V4. 安装电工在进行高空作业时，以下哪项措施是不必要的？A. 使用安全带B. 佩戴防护眼镜C. 确保作业平台稳固D. 穿着高跟鞋5. 电气安装中，以下哪种连接方式不适用于导线连接？A. 焊接B. 压接C. 螺纹连接D. 直接缠绕二、判断题6. 电工在进行电气安装时，可以不使用绝缘工具。
（）7. 所有电气设备在安装前都应进行绝缘电阻测试。
（）8. 电工在高空作业时，可以不使用安全带。
（）9. 电气安装过程中，可以忽视接地系统的重要性。
（）10. 电气设备安装完成后，必须进行通电试验。
（）三、简答题11. 简述电气安装工程中接地系统的重要性。
12. 描述在电气安装中，如何正确选择和使用绝缘工具。
13. 解释电气安装中，为什么需要进行绝缘电阻测试。
14. 阐述电工在高空作业时的安全措施。
15. 说明电气设备安装完成后，进行通电试验的目的和步骤。
四、计算题16. 已知某电路的电阻为10Ω，通过该电路的电流为5A，请计算该电路的电压。
17. 如果一个电气设备标称功率为2kW，工作电压为220V，求该设备的电流。
18. 一个三相四线制电路，已知每相电阻为20Ω，求该电路的总电阻。
19. 已知一个电气设备的功率因数为0.8，求其视在功率与实际功率的关系。
20. 计算一个星形连接的三相电路，当每相电压为220V，每相电阻为10Ω时的功率。
五、案例分析题21. 某建筑工地发生电气火灾，分析可能的原因及预防措施。
22. 描述一个典型的电气安装工程流程，并指出关键控制点。
装表接电工-高级工试题库(附答案)
装表接电工-高级工试题库（附答案）一、单选题（共36题，每题1分，共36分）1.单相电子式电能表中测量芯片的主要作用是（）。
A、可将输入的电压和电流按比例转换成脉冲信号输出B、提供一个脉冲输出接点，供外部测试检定使用C、用于将电压信号转换为电流信号D、用于调整电流误差正确答案：A2.当电压互感器停电时，应断开电压互感器的（）回路，以免从二次侧反送电，危及人身及设备安全。
电压互感器送电时，在电压互感器二次侧无电压的情况下，可先投二次侧，后投一次侧，停电时，可先停一次侧，后停二次侧。
A、一次B、二次C、高压D、低压正确答案：B3.DL/T 448-2016《电能计量装置技术管理规程》。
运行中的电能计量装置按计量对象重要程度和管理需要分为（）类。
A、三B、四C、五D、六正确答案：C4.三台单相电压互感器Y接线，接于110kV电网上，则选用的额定一次电压和基本二次绕组的额定电压为（）。
A、一次侧为110kV，二次侧为100VB、一次侧为110kV，二次侧为100/VC、一次侧为100/kV，二次侧为100/3VD、一次侧为110/√3kV，二次侧为100/√3V正确答案：D5.终端与表计通讯有关联的因素很多，请找出无关项（）。
A、表计波特率B、表计地址C、表计规约D、表计型号正确答案：D6.电力系统中性点不接地或经消弧线圈接地的系统通常称之为（）系统。
A、保护接地B、大电流接地C、不接地D、小电流接地正确答案：D7.电压互感器正常工作时二次侧回路可以（）。
A、接无穷大电阻B、开路C、短路D、装熔断器正确答案：B8.电能表集中安装送电后，发生的串户现象是指（）。
A、电能表与变压器间接线关系错乱B、变压器与变压器之间接线关系错乱C、变压器与分支开关间接线关系错乱D、电能表与居民用户间接线关系错乱正确答案：D9.反复短时工作电动机设备计算容量应换算至暂载率为（）时的额定功率。
A、50%B、75%C、100%D、25%正确答案：D10.根据《南方电网公司低压用电客户电能计量装置典型设计》：计量表箱安装在1700～2300mm的高度,是指表箱（）离地尺寸。
高级电工技能考试试题及答案大全
高级电工技能考试试题及答案大全尊敬的读者，本篇文章将为您提供一份高级电工技能考试试题及答案大全。
通过全面梳理各种高级电工技能考试题目，并提供详细答案解析，帮助您深入了解高级电工技能知识，提高考试成绩。
第一部分：基础知识1. 请简要说明电流的概念及其单位是什么。
电流是指电荷在单位时间内通过导体横截面的量，其单位是安培（A）。
2. 什么是欧姆定律？请写出其公式。
欧姆定律是指在电路中，电流与电压、电阻之间的关系。
其公式为：I = U/R，其中I代表电流，U代表电压，R代表电阻。
3. 请简述直流电和交流电的区别。
直流电是指电流方向不变，大小稳定的电流。
交流电是指电流方向和大小都随时间周期性变化的电流。
4. 在电气事故中，为了保证人身安全，应迅速采取哪些应急措施？（1）切断电源；（2）救护伤员；（3）报警寻求专业人员帮助。
第二部分：电路分析5. 请用基尔霍夫定律解析以下电路，请分别计算电流I1、I2和电阻R。
（插入电路图）6. 在三相电路中，请解释什么是同步电动机。
同步电动机是指其转速与电源频率同步的电动机。
它的转子由永磁体或交流励磁绕组构成，适用于大功率、高精度的负载工作。
第三部分：电气安全7. 请简述电气绝缘材料的作用及其常见种类。
电气绝缘材料用来隔离电流，防止电流流失并保护电路安全。
常见的电气绝缘材料包括塑料、橡胶、纸张等。
8. 请阐述电气设备接地的作用及其实施方法。
电气设备接地是为了将设备外壳与大地连接，以保证设备安全运行。
其实施方法包括直接接地和零位接地两种形式。
第四部分：安全操作与维护9. 在进行电气设备维护时，有哪些安全措施是必不可少的？（1）切断电源；（2）使用绝缘工具；（3）佩戴个人防护用品。
第五部分：常用电气工具10. 请列举并简要说明五种常用的电气维修工具。
（1）电钳：用于剪线、剥线和夹持导线；（2）电动螺丝刀：用于拧紧和松开螺丝；（3）电压表：用于检测电路电压；（4）电流表：用于测量电路中的电流；（5）绝缘电线刀：用于剥去电线绝缘层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东省职业技能鉴定试题
电气设备安装工高级技能操作试卷
注 意 事 项
1、考试时间：90分钟。
2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、简答题(共4题，每题25分，共100分。
) 1、焊接作业时有哪些安全注意事项？
2、画出日光灯（带启辉器）的接线图并说明其工作原理？
3、配电柜安装中应注意的问题？
4、电气图样中的粗实线、细实线、虚线、点划线、双点划线各表示什么意思？
考 生 答 题 不 准 超 过
此
线
山东省职业技能鉴定试题
电气设备安装工高级技能操作试卷答案
1、焊接作业时有哪些安全注意事项？
1、下列场合不准使用电弧焊：5米以内堆有易燃易爆物品的场所；装有气体或液体的压力容器；距带电体3米以内的场所；密封或盛装有物资性质不明的容器；具有两级以上风力的环境。
2、为确保操作人员安全，施焊时必须戴好面罩、穿好工作服、戴上脚盖和手套；潮湿环境下，应穿好绝缘鞋；电焊机外壳应良好接地；焊条必须完好无损。
3、焊接现场，应准备足够的消防器材。
如需照明，应用36V以下的安全灯。
2、画出日光灯（带启辉器）的接线图并说明其工作原理？
答：1）日光灯启辉器串联在两灯丝中；
2）当开关闭合，电路接通，启辉器氖管中动静触头产生辉光放电，使电路形成通路，辉光产生的高温使双双金属片触头闭合，点燃日光灯灯丝。
3）触头闭合，辉光消失，温度迅速下降，导致触点被打开，在镇流器上产生较高的自感电动势，与电源一道加在灯管两端，击穿管内间隙，日光灯正常工作。
3、配电柜安装中应注意的问题？
答：（1）配电柜安装中型号、规格、排列的次序都应严格符合设计的要求。
（2）检查并平整基础槽钢，保证其最大误差不大于5mm。
（3）配电柜就位后，应使各柜连接紧密，无明显的缝隙，其水平误差不大于1/1000，垂直误差不大于高度的1.5/1000。
（4）装在有振动场所，继电器屏及仪表屏应有防振措施。
（5）柜内小母线及二次线应连接正确、可靠。
（6）柜内的设备应安装牢固，螺栓、螺帽、垫圈等都应齐全。
（7）柜应有良好接地。
4、电气图样中的粗实线、细实线、虚线、点划线、双点划线各表示什么意思？
粗实线表示主回路线（一次线路）。
细实线表示一般线路（如二次线路）、可见导线。
虚线表示辅助线、屏蔽线、机械连接线、不可见线、计划扩展线以及事故照明线。
点划线表示电气线路中的分界线、结构图框线、功能围框线、分组围框线以及控制、信号线等。
双点划线表示电气线路中辅助围框及36V以下线路。
