递 纸 装置 亦称 递 纸机 构 ，是单 张 纸胶 印机 的重要
印刷 。递 纸机构 的性 能对套 印精度和 印刷速度有 着非常 重要 的作 用。由于 印刷速 度的不断提高 递纸 装置也在 不 断改进 和更 新 常见递纸 装置 如图 １ 所示 。下 面介 绍 常用典型 递纸装置 的特 点和最 新机构 。
着 固定不动 的递纸牙 凸轮 滚动 ，驱 使递纸 牙相对其轴做 往复摆动—— 相对运 动 。两种 运动合成 实现零速 叼纸 、
图 ５吸 气 滚 筒递 纸机 构
定位 夹 紧 。这种 在 压 印滚 筒 咬纸 牙处 的最后 定 位 ，避 免 了递 纸过 程 中 因机械 精 度 和振 动等 造 成纸 张 定位 的
１上摆动式递纸牙 ．
如 图２ （ ａ）所 示 ， 由于 递 纸 牙 在 纸 张 上 面 所 以 ，上摆 动式递纸 牙必须等待所 递纸张全 部进入压 印滚
筒后 ，递纸牙 才能返 回输纸台 叼第 二张 纸 有效工作 时
间短 ，因此 ，不太适合 大纸和高 速机使 用。 ①定 心 摆动 ，即摆 动 式递 纸 牙 的摆 动轴 中心 固定
刷速度 ，然后将纸张 交给 传纸滚筒 ，传纸滚筒 再将纸张 交给压 印滚 筒 。止动 滚筒 经过 １ ０ 的转 动 ，第二 排咬 ８。 纸牙停在 前规位置 做好传送 第二张纸 的准备 。虽然第
凸轮设计标准
凸轮设计标准一、凸轮形状凸轮的形状应符合设计要求，轮廓曲线应光滑、连续。
对于不同的用途，凸轮的形状可分为以下几种类型：1.盘形凸轮：适用于高速、轻载的凸轮机构。
2.圆柱凸轮：适用于低速、重载的凸轮机构。
3.圆锥凸轮：适用于特殊要求的凸轮机构。
二、基圆直径基圆直径是凸轮设计中的一个重要参数，它的大小直接影响凸轮的承载能力和使用寿命。
基圆直径的选择应考虑以下几点：1.基圆直径应不小于凸轮最大直径与最小直径之差的一半。
2.基圆直径应不小于凸轮轴直径的1.2倍。
3.基圆直径应不大于凸轮最大直径与最小直径之差的三倍。
三、升程和行程凸轮的升程和行程是凸轮设计中的两个重要参数，它们的大小直接影响凸轮机构的运动规律和性能。
升程和行程的选择应考虑以下几点：1.升程应不大于凸轮最大直径与最小直径之差的三倍。
2.行程应不小于所需运动行程的两倍。
3.升程和行程应满足设计要求，并保持一定的精度。
四、表面处理凸轮的表面处理对其使用寿命和性能具有重要影响。
常用的表面处理方法有以下几种：1.淬火处理：可以提高凸轮的硬度和耐磨性。
2.渗碳处理：可以在提高凸轮硬度的同时增强其耐蚀性。
3.氮化处理：可以提高凸轮的硬度和耐磨性，同时增强其耐蚀性。
4.电镀处理：可以在不改变凸轮基体材料的情况下增强其耐磨性和耐蚀性。
5.喷涂处理：可以在不改变凸轮基体材料的情况下增强其耐磨性和耐蚀性，同时可以保护凸轮免受腐蚀和摩擦损伤。
6.其他处理方法：如离子注入、激光熔覆等新型表面处理方法可以提高凸轮的性能和使用寿命。
在选择表面处理方法时，应根据实际需求和使用条件进行选择。
7.精度要求：凸轮的精度对其运动规律和性能具有重要影响。
根据不同的用途和使用条件，凸轮的精度要求可分为以下几种等级：8.一般用途凸轮：精度要求较低，适用于一般机械传动系统中的凸轮机构。
9.高精度凸轮：精度要求较高，适用于精密机械传动系统中的凸轮机构，如钟表、光学仪器等。
模切机传纸机构驱动凸轮参数化设计
Ａ ｓ ａｔ ＵｉｇＭ Ｔ Ａ ｏ ｅｕ ￣ ａ ｐｏ ｒｍｍ ｂｆ ｎｔ ｎ ｔｅ ａｅ ａ ｕ ｕ ａａ ｅ ｒ ｅ ｅｉ ａｎ ａｔ ｂ ｔ ｃ： ｓ Ａ Ｌ Ｂ ｐ ｗ ｒ ｌ ｕ ｌ ｒ ａ ａ ｌｕ ｃｏ ， ｈ ｐｒ ｓ ｔ ｐｐ ｒｍ ｔ ｉｄｄｓ ｎｔ ｍ ｉ ｒ ｒ ｎ ｆ ｖ ｇ ｉ ｐ ｈ ｐ ｅｚ ｇ ｏ ｐ ｓ ｏ ｎｖｔ ｅ ｈｅ ｔ ｎ ｅ ｅｈ ｎｓ ｎｄｅｃｔｎ ａｈｎｓ ａ ｄｇ ｔ Ｗ ａ ｏ ｔ ｒｔ ｃ ｕ１ｓ ｈ ｔ ｒ ｉ ｈｅ ｆｉ ｏａｉ ｅ —ａｓ ｒ ｃａ ｉ ｏ ｉ ｕ ｉｇ ｍ ｃｉｅ，ｎ ｏ ｔＯｃｍ ｃｎｏ ａｋｃｒ ａ ｉｎ ｓｅｔ ｎ ｖ ｓ ｔｒ ｆ ｍ ｍ ｔ ｕ ｒ ） ｔ ｄｖ ｇ ｅ —
第２ ９卷 第 １ 期 ２ １ ２月 ０ １年
轻 工 机 械
Ｌｉ ｈｔＩ ｄｕ ｔｙ Ｍ ａ ｈ ｎｅ ｙ ｇ ｎ ｓｒ ｃｉ ｒ
Ｖ０ ． ９ Ｎ ． １２ ｏ １
Ｆｂ ２ ｌ ｅ ． ０１
［ 研究 ・ 设计 ］
Ｄ Ｉ ０３６／ ｉｎ１ ５ ８５２１．１ ０ Ｏ ： ．９９ｊ ｓ ． ０． ９ ． １ ． ９ ｌ ．ｓ ０ ２ ０ ００

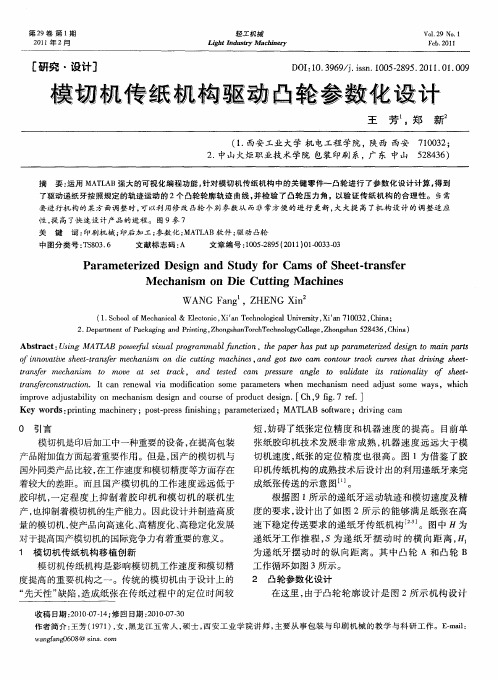

模 切 枕 传 纸 祝 枸 驱 动 凸轮 参 数 设 计
王 芳 ，郑 新
（． １ 西安 工业 大学 机 电工程 学院 ，陕西 西安 ７ ０ ３ ； １０ ２ ２ 中山火炬职 业技 术学 院 包装 印刷 系， 东 中山 ５ ８ ３ ） ． 广 ２４６
摘 要： 用 Ｍ ＴＡ 运 Ａ Ｌ Ｂ强大 的可 视化 编 程功 能 ， 针对 模 切 机 了 参 数 化 设 计 计 算 ， 到 得
Ｗ ＡＮＧ ｎ Ｆａ ｇ ，ＺＨＥＮＧ ｎ Ｘｉ
（ ．ｃｏｌ ｆ ｃａｉ ｌ Ｅｅｔｎ ， ｉ ｎＴ ｃｎｌｇ ａ Ｕ ｉｅ ｉ ，ｉ ｌ７ ０３ Ｃ ｉａ １ Ｓｈｏ ｏ Ｍｅｈｎｃ ＆ ｌｃ ｉ Ｘ ｅｈ ｏ ｉ ｌ ｎ ｒ ｔ Ｘ ｌ １０ ２，ｈｎ ； ａ ｏｃ ａ ｏ ｃ ｖ ｓｙ ａ ２ Ｄ ｐｒ ｅｔ ｆ ａｋｇ ｇａｄＰｉｔ ｇ Ｚ ｏｇｈｎ ｏ ｈ ｅｈ ｏ ｇＣ ｌ ｇ ，ｈｎｓａ ２ ４６ Ｃ ｉａ ． ｅａｔ ｎ ｏ Ｐｃ ａｉ ｎ ｒ ｉ ，ｈｎｓａＴ ｒ Ｔ ｃｎｌ ｙ ｏｅｅＺ ｏ ｇｈｎ５ ８３ ， ｈｎ ） ｍ ｎ ｎｎ ｃ ｏ ｌ
机械原理第10章 凸轮设计
①等分位移曲线；
②选定r0，画基圆；
③应用反转法逐点作图确 定 各 接 触 点 位 置 B0 ， B1 ， B2，……；
④光滑连接B0，B1，B2 ， …… 点 ， 就 得 所 要 设 计 的 凸轮廓线。
10.2 凸轮机构的廓线设计
2）滚子从动件
第10章 凸轮机构设计
Design of Cam Mechanisms
第10章 凸轮机构及其设计
1
凸轮机构的运动与传力特性
2
凸轮机构的廓线设计
10.1 凸轮机构的运动与传力特性
10.1.1 凸轮机构的工作循环
基圆——以凸轮轮廓的最小向径rb (或r0)为半径的圆。
图10-1 尖端移动从动件盘形凸轮机构的工作循环
从动件一方面随机架和导路以角速度－ω 绕O点转动，另一方面又在导 路中往复移动。由于尖端始终与凸轮轮廓相接触，所以反转后尖端的运动 轨迹就是凸轮轮廓。
10.2 凸轮机构的廓线设计
10.2.2 图解法设计过程
添加！
凸轮轮廓曲线的绘制 （图解法凸轮廓线的设计）
（26分钟）
10.2 凸轮机构的廓线设计
10.2 凸轮机构的廓线设计
10.2.3 凸轮廓线设计的解析方法
移动滚子从动件盘形凸轮机构
如图所示为一偏置移动滚子从动件盘形凸轮机构。建立直角坐标系oxy。若已
知凸轮以等角速度逆时针方向转动，凸轮基圆半径rb、滚子半径rr，偏距e，从动 件的运动规律s=s()。
1、理论廓线方程 B点坐标（凸轮的理论廓线方程）
s
v
a
j
h (1 cos)
单张纸胶印机定位装置之递纸牙传动原理
单张纸胶印机定位装置之递纸牙传动原理递纸装置在印刷过程中的作用，是将输纸铁台板上已经定位准确的纸张叼住叼口，传送给传纸滚筒或压印滚筒进入滚压印刷。
这种递纸方式称为间接递纸。
而直接递纸方式则是由压印滚筒叼牙直接将定位好的纸张叼走。
递纸动作的准确性和稳定性关系到纸张定位和机器的正常运转。
通常在工厂把递纸装置称为递纸牙或摆动牙。
递纸牙一般分为四大类：上摆动式、下摆动式、滚筒式和超越式。
国产胶印机常用前两种形式。
例如：J2108、J2205型机采用偏心上摆动式递纸牙。
递纸牙的结构类型较多，但无论何种类型的递纸牙，其运动必须满足以下的四个条件。
(1)在输纸铁台上叼纸时，递纸牙的运动速度为零，即应在静止状态下接取定位好的纸张。
（2）把纸张交给压印(或传纸)滚筒时，递纸牙的运动速度应与压印(或传纸)滚筒表面线速度相等，交接点应是递纸牙与滚筒表面的相切点。
（3)由接纸点到交纸点间的加速运动过程没有冲击，也就是要求平稳地加速。
(4)接纸与交纸应有一段交接时间，在输纸台板上有一段静止时间，即稳纸时间。
在与滚筒交接时有一段速度相等时间，即同步时间，不允许纸张失控现象发生，以保证传纸精度。
偏心上摆动式递纸牙传动原理与运动轨迹1.递纸牙的上下运动机构如图4-8所示，安装在压印滚筒两端轴头上的两个齿轮1分别传动递纸装置的两个偏心轴承齿轮2，偏心轴套和传动齿轮两者是固定在一起的。
偏心轴套装于机架孔内，所以轴套的外圆与机架孔、齿轮三者的中心重合，偏心轴套的内孔装有递纸装置摆动轴，其中心为O1。
当齿轮和偏心轴承套转动时，O1围绕O转动，使递纸牙产生上下运动。
2、递纸牙的摆动机构在压印滚筒传动轴端除齿轮1外，还装有凸轮3，经滚子4带动摆杆5、连杆6、摆杆7和叼牙排摆臂9，按凸轮曲线的要求，摆臂9在压印滚筒与定位装置之间往复摆动。
拉簧8使滚子4紧靠凸轮3，为了保证递纸牙轴两端受力均匀，大拉簧8有两根，对称地装在轴的两端。
3.、递纸牙在前规处的定位当递纸牙摆向前规接纸时，摆臂上的挡块14和定位调节螺钉10接触，以控制递纸牙与前规交接纸张时，有一个可靠的、静止的位置。

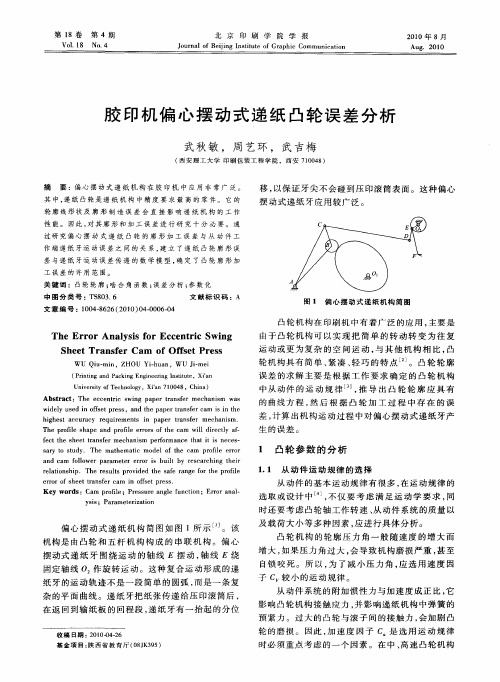

胶印机偏心摆动式递纸凸轮误差分析
Ｏ（ ／。）
选 取 或设计 中 ， 仅 要 考 虑 满 足运 动 学 要 求 ， 不 同
时还要 考虑 凸轮 轴工 作转 速 、 动件 系统 的质量 以 从 偏 心摆 动 式 递 纸机 构 简 图如 图 １所示 。该 机构 是 由凸轮 和 五 杆 机 构构 成 的 串联 机 构 。偏 心
及 载荷 大小 等多种 因素 ， 应进 行 具体 分析 。
摆 动式 递纸 牙 围绕 运 动 的 轴线 Ｅ摆 动 ， 线 Ｅ绕 轴
