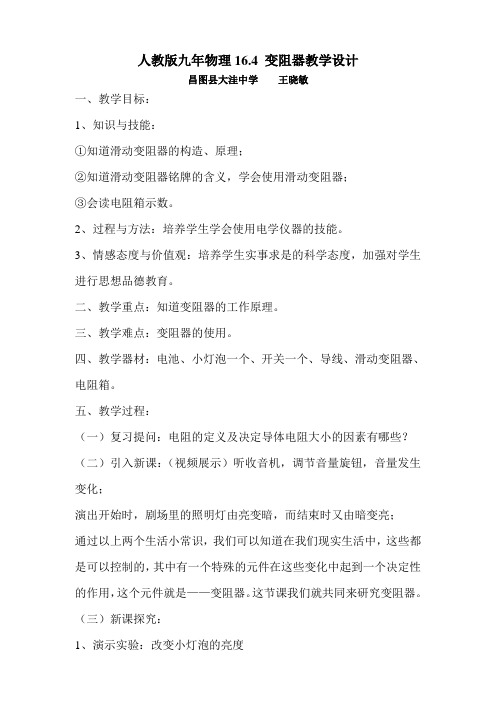

人教版九年物理16.4 变阻器教学设计昌图县大洼中学王晓敏一、教学目标：1、知识与技能：①知道滑动变阻器的构造、原理；②知道滑动变阻器铭牌的含义，学会使用滑动变阻器；③会读电阻箱示数。
2、过程与方法：培养学生学会使用电学仪器的技能。
3、情感态度与价值观：培养学生实事求是的科学态度，加强对学生进行思想品德教育。
二、教学重点：知道变阻器的工作原理。
三、教学难点：变阻器的使用。
四、教学器材：电池、小灯泡一个、开关一个、导线、滑动变阻器、电阻箱。
五、教学过程：（一）复习提问：电阻的定义及决定导体电阻大小的因素有哪些？（二）引入新课：（视频展示）听收音机，调节音量旋钮，音量发生变化；演出开始时，剧场里的照明灯由亮变暗，而结束时又由暗变亮；通过以上两个生活小常识，我们可以知道在我们现实生活中，这些都是可以控制的，其中有一个特殊的元件在这些变化中起到一个决定性的作用，这个元件就是——变阻器。
这节课我们就共同来研究变阻器。
（三）新课探究：1、演示实验：改变小灯泡的亮度教师实验，学生观察，并引导学生分析得出变阻器的原理是改变连接电路中电阻线的长度来改变电阻的。
通过观察滑动变阻器，明确滑动变阻器的构造及铭牌的含义，介绍气电路图符号及结构示意图。
2、实验：练习使用滑动变阻器①把滑动变阻器接入电路，如图所示，闭合开关，观察电路是否连接。
②调节滑动变阻器，观察是否能改变电路中电流的大小和灯泡的亮度？③改变滑动变阻器的两个接线柱，移动滑片，观察灯泡的亮暗变化。
通过实验观察，总结得出:如何把变阻器接入电路才能起到改变电流的目的？(1)要串联在电路中；（2）要将“一上一下”两个接线柱接入电路。
3、滑动变阻器的应用：电位器4、电阻箱：简介读数方法（四）课堂小结：滑动变阻器的构造、原理、使用方法。
（五）能力提升：见投影片板书：一、原理二、滑动变阻器铭牌的含义、电路符号及结构示意图三、滑动变阻器的使用方法。
