混凝土试配记录表
混凝土开盘鉴定记录
十六、混凝土开盘鉴定记录
（一）资料表格样例
（二）相关要求
为了验证混凝土的实际质量与设计要求是否一致，实际生产时，对首次使用的用于承重结构及抗渗防水工程的混凝土配合比应进行开盘鉴定。
采用现场搅拌混凝土的，应由施工单位、监理单位组织人员进行开盘鉴定，共同认定试验室签发的混凝土配合比中的组成材料是否与现场施工所用材料相符，以及混凝土拌合物性能是否满足有关规范的规定。
开始搅拌时，每个单位工程首次使用的混凝土配合比至少留置一组28d标准养护试块作为验证配合比的依据。
采用预拌混凝土的，应按批量对首次使用的混凝土供应单位自行组织相关人员进行开盘鉴定，并应至少留置一组28d标准养护试块作为验证配合比的依据。
开盘鉴定应使用施工配合比。
混凝土拌制前，应侧定砂、石含水率并根据测试结果调整材料用量，提出施工配合比。
混凝土配合比汇总表
混凝土配合比汇总表混凝土是广泛应用于建筑、桥梁、道路等工程中的重要材料，其性能与配合比密切相关。
混凝土配合比汇总表是工程建设中必备的一份文档，其作用是对混凝土配合比进行合理、科学的组合，以确保混凝土的强度、耐久性和稳定性，保障工程质量与安全。
一、混凝土配合比汇总表的基本要素混凝土配合比汇总表的基本要素包括：水泥、砂、石子、水和掺和料等。
除此之外，还需要考虑到混凝土强度等指标和施工条件等因素，如气候环境、施工地点等，才能制定出合理可行的配合比方案，因此混凝土配合比汇总表的具体内容也应根据实际情况进行细化调整。
二、混凝土配合比汇总表的制定过程1.确定设计强度等级，并根据设计要求选择水泥品种和砂石级配。
2.进行实际试配，根据实际试验结果优化配合比，确定整个混凝土配合比汇总表的具体内容。
3.制定掺和料的种类和掺量，为混凝土配合比提供可靠的辅助物料。
4.制定按批制作的配比和按时间的调节配比，根据工程需要适时进行调节和改进。
5.根据实际工作量进行配合比的调整，保证混凝土密实性和均匀性。
6.持续监测混凝土配合比的施工效果和性能指标，及时进行调整和改善。
三、混凝土配合比汇总表对于工程的作用1.在施工现场指导混凝土制作和现场施工，保证施工质量。
2.优化混凝土配合比，降低工程成本。
3.根据混凝土强度等指标和气候环境等因素进行调整，保证施工效果和安全。
4.通过持续监测和调整配合比，不断优化混凝土的性能和可靠性，确保工程质量。
综上所述，混凝土配合比汇总表是保证混凝土质量的重要工具，拥有制作和执行的必要性。
在实际施工中，需要根据不同工程的要求和实际情况进行灵活运用，以制定出合理、安全、稳定性的配合比方案。
需要注意的是，在混凝土配比中尽量选择使用低碳环保材料，这样既可以满足施工要求，又能最大程度地保护环境，为人类社会的可持续发展做出积极贡献。
常用砼配合比计算表
水灰比
0.4 0.5 0.6 0.7
混凝土砂率
卵石最大粒径mm
碎石最大粒径mm
10
20
40
16
20
40
26-32 25-31 24-30 30-35 29-34 27-32
30-35 29-34 28-33 33-38 32-37 30-35
33-38 32-37 31-36 36-41 35-40 33-38
54.9
C80以上有待确定
水灰比
砂率
水泥28天强度
32.5 试配强度
16.6
基准砂率
水灰比
W/C
碎石
0.85 卵石
1.36
计算用砂率
用水量
用水量
及砂率
仅供参
考,具体
用量可
基准用
所需坍
由试验
水量
190
落度
190
确定
计算用
水量
215
强度 28天试 配强度 7天预计 强度
表观密度
水灰比
P.o32.5
P.o42.5 最小水泥用量 砂率%
45 2440 C50
0.32-0.35 0.32-
0.42-0.47 0.36-0.41 0.35
0.300.32
34-36 33-35 31-32 29-31
混凝土
卵石 <=1:2.5 <=1:3 <=1:4
表格
混凝土试配最小搅拌用量
粗骨料粒径(mm)
拌合物数量(L)
31.5及以下
15
40
C40 48.2 2430
C45 53.2 2440
C50 59.9 2440
C25普通混凝土配合比设计记录09(阻锈剂)
试验日期: 年 月 日
设计编号:
一、设计依据：
1．JGJ55—2000《混凝土配合比设计规程》；
2．JTJ053—94《公路工程水泥混凝土试验规程》；
3．JTJ041—2000《公路桥涵施工技：
1．强度等级：C25 普通混凝土；
375+ms0+mg0+165+3.00+5.625=2420
36%=ms0/（ms0+mg0）×100%
解之得：ms0=674(kg/m3)
mg0=1197(kg/m3)
1 号碎石料: 1197×40%=479(kg/m3)
2 号碎石料: 1197×60%=718(kg/m3)
⑨初步配合比：
水泥：砂：1 号碎石：2 号碎石：水：减水剂：阻锈剂
5．外加剂：淄博华伟 NOF—1C 高效缓凝减水剂，掺量为水泥重量的 0.8%，
减水率 25%。东辰建筑科技有限公司 DCI-1 型阻锈剂，掺量为水泥重量的
1.5%。
五、混凝土配合比设计：
1、基准配合比设计（009-1）
筑龙网
①试配强度： fcu.0= fcu.k+1.645σ=25+1.645×5=33.2(MPa) ②计算水灰比: W/C=aa·fce/(fcu0+aa·ab·fce)
375： 674 ： 479： 718： 165： 3.00 ： 5.625
1 ： 1.80： 1.28：1.91： 0.44： 0.008 ： 0.015
材料名称 水泥 砂
1 号碎石 2 号碎石
水 减水剂 阻锈剂
试拌 30L，则各档材料用量为：
试拌用量（kg） 11.25 20.22 14.37 21.54 4.95 0.09
水泥混凝土路面抗弯拉强度配合比
检验报告委托单位：牡丹江市大东建筑总公司检测项目： 4.5Mpa路面混凝土配合比设计报告日期：2014年7月18日中心实验室名称：呼伦贝尔市公路勘测规划设计有限公司中心实验室地址：呼伦贝尔市海拉尔区扎兰屯路71号邮编：021008电话：（0470）3998512水泥混凝土路面抗弯拉强度4.5MPa配合比设计书一、材料说明：原材料: 水泥采用海拉尔蒙西复合硅酸盐（P.C 32.5）水泥；砂采用海拉尔河砂场中砂，细度模数为 2.87，表观密度为 2.496g/cm3；碎石采用哈克南碎石场（ 4.75-31.5mm）合成级配，其中：碎石 10-20mm 掺量为 40%，20-40mm 掺量为60%；水采用自来水；原材料检测详见试验报告。
编制依据：《公路水泥混凝土路面施工技术规范》JTG F30-2003及《公路水泥混凝土路面设计规范》JTGD40-2002，设计抗折强度 4.5Mpa中等交通。
二、计算水泥混凝土配制强度(fc)1） fc=fr/1-1.04cv+ts=4.5/1-1.04ⅹ0.15+0.46ⅹ8%=5.12MpaFc-配制 28 天弯拉强度的均值（Mpa）Fr-设计弯拉强度标准值（Mpa）cv-按表取值 0.15s-无资料的情况下取值 8%t- 按表取值 0.462）水灰比(W/C)的计算W/C=1.5684/（fc+1.0097-0.3595fs）= 0.44Fs-水泥实测 28 天抗折强度（Mpa）3）查表确定砂率(βs )＝ 34%4）确定单位用水量(mwo)根据施工条件出机坍落度宜控制在 10―50mm查表mwo =170 kg/m35）确定单位水泥用量(mco)C0=(c/w)wo=170/0.44=386 kg/m36）计算粗集料用量（mgo）、细集料用量（mso）将上面的计算结果带入式中mco+mwo+mso+ mgo＝2450βs＝mso÷（mso+ mgo）×100砂（mso）用量为 644 kg/m3，碎石（mgo）用量 1250 kg/m3；(1)初步配合比为:水泥：碎石：砂＝386：1250:644:＝1：3.24：1.67水灰比＝0.4 4(2)调整工作性，提出基准配合比1）计算水泥混凝土试拌材料用量：按初步配合比试拌水泥混凝土拌和物 30 L各种材料用量为：水泥＝386ⅹ0.03= 11.58 kg水＝170ⅹ0.03=5.1kg砂＝644ⅹ0.03= 19.32 kg碎石＝1250ⅹ0.03= 37.50 kg2）调整工作性按初步配合比拌制水泥混凝土拌和物，测定其粘聚性，保水性，坍落度。
混凝土配合比快速自动计算表
砂率βs
42%
砂Mso
732
kg
石Mgo
1010
kg
7、基准配合比
水泥
河砂
碎石
322
732
1010
8、适配
ቤተ መጻሕፍቲ ባይዱ材料
砂率βs
水胶比 胶水比
42%
0.42
水泥 322
正常
2.381
6.443
43%
0.47
288
+1%
2.127
5.758
41%
0.37
366
-1%
2.702
7.314
9、强度
试拌配合 比
压力值F （KN） 186.8
181.2
184.6
代表值 （Mpa）
17.5
调整配合 比一
148.8 150.1 145.4
14.1
调整配合 比二
215.4 217.0 213.1
20.4
11、调整配合比
水泥
河砂
碎石
330
727
1004
12、修正
m0
2.319
ρc.t
m
25.947 ρc.c
矿渣粉 0
砂 732 14.632 769 15.378 690 13.801 强度比 50%
水泥
永盛
P.O
42.5
粉煤灰
华能
C类
II级
18%
矿渣粉
S95
砂
庄河
河砂
中砂
水
厂内
井水
石子
瓦房店
碎石
25.0
减水剂 宏拓源 HTY-1
23%
水泥混凝土配合比计算表
砂
碎石
817
1084
砂
碎石
783
1038
混凝土7天强度（Mpa ）
试基验准室配配合合比比
试验室1配合比
2
水
外加剂
183
水
外加剂
183
水
外加剂
183
混凝土28天强度（Mpa ）
试基验准室配配合合比比
试验室1配合比
2
水灰比与强度对比曲线
强度（Ｍpa）
53 52 51 50 49 48 47 46 45
43
（Kg/m3）
769
碎石用量 （Kg/m3）
1019
外加剂用量 （Kg/m3）
水泥用量
（Kg/m3）
480
砂石混合料用量（Kg/m3）
1787
假设混凝土密度 （Kg/m3）
2450
水泥
初步配合比
480
1
试拌混凝土用量（Kg）
15
调整用 量（Kg）
调整后混凝土用量（Kg）
毛体积法测定混凝土实际密度（Kg/m3）
水泥
校定混凝土实际 材料用量 （Kg/m3）
砂 碎石 水
外加剂
混凝土基准配合
水泥
比
480
试验室配合比1
水泥 366
试验室配合比2
水泥 446
混凝土实测强度 （Mpa ）
经调整混凝土配合比为:
砂 769 1.60 24.037
碎石 1019 2.12 31.86
水 183 0.38 5.723
外加剂 0 0

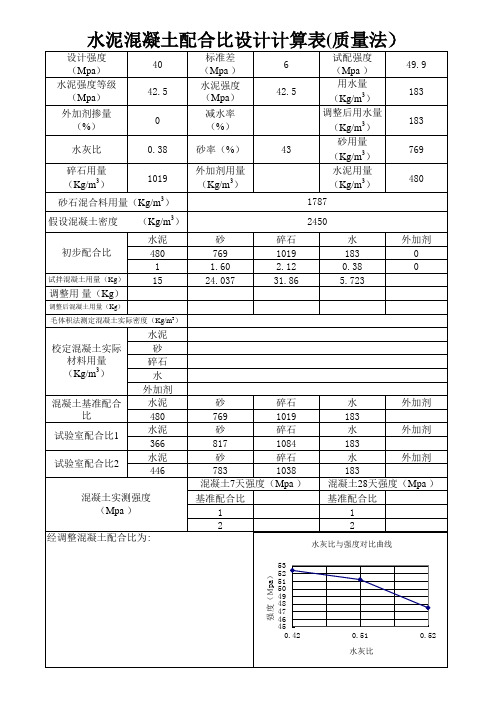

水泥混凝土配合比设计计算表(质量法）
设计强度 （Mpa） 水泥强度等级 （Mpa）
C25普通混凝土配合比设计记录
C25普通混凝土配合比设计说明试验完成时间:2008年09月26日设计编号:GHS1-0018一、概述：C25普通混凝土配合比主要用于广东怀集至广西贺州高速公路灵峰（桂粤界）至八步段公路桥梁工程。
使用部位为桥梁桩基（挖孔桩）、系梁、承台。
设计所用原材料均取自工地料场。
二、设计依据：1、JGJ55—2000《混凝土配合比设计规程》；2、JTG E30—2005《公路工程水泥及水泥混凝土试验规程》；3、JTJ041—2000《公路桥涵施工技术规范》。
4、广贺高速公路灵峰（桂粤界）至八步段设计文件。
三、工程要求：1、强度等级：C25普通混凝土；2、混凝土入模坍落度：120～140mm；3、水灰比：0.40～0.70；最大水泥用量≤500 kg/m3；4、砂率：30％～40％；5、碎石针片状含量≤25％，最大粒径＜37.5mm，含泥量≤2％；6、砂含泥量≤5％；四、设计步骤：1、原材料的质量检测与选定ａ、水泥：海螺水泥有限公司生产的海螺牌P〃O42.5水泥，各项指标均符合要求。
（试验报告附后）ｂ、砂：南丰砂场中砂，细度模数MX＝2.78，含泥量1.6％（试验报告附后）；ｃ、石子：采用西莨石场碎石, 5~31.5mm连续级配，最大粒径31.5mm，含泥量0.8％。
（试验报告附后）d、水：河水。
（试验报告附后）e、外加剂：采用山西远大化工建材有限公司生产的YD—1型缓凝减水剂（水剂，浓度为30％），最佳掺量经试验确定为水泥重量的2.0%，实际减水率18%。
２、配合比设计:ａ、基准配合比设计（001-1）①试配强度： fcu.0= fcu.k+1.645σ=25+1.645×5=33.2 (MPa)②计算水灰比: W/C=aa 〃fce/(fcu0+aa〃ab〃fce)=0.46×42.5/(33.2+0.46×0.07×42.5)=0.57根据经验选取W/C=0.53；③计算用水量: mw0按经验选取215kg/m3，掺缓凝减水剂2.0%，减水率18%，则mw0=215×（1－18%）=176 (kg/m3)；④计算水泥用量: mc= mw0÷W/C=176÷0.53=332 (kg/m3)该水泥用量满足规范要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河沙
细度模数
中砂
种类
卵、碎
粒级
5----25
掺合剂
水泥强度：fce=c.fce.g= Mpa实测值：fce= Mpa试配强度：fcu.O≥fcu.k+1.645Б=39.9 Mpa选δ=6 Mpa
计算基准水灰比：W/C=a.a.fce/fcu.O+a.a.a.b.fce=0.48×42.5/39.9+0.48×0.33×42.5=0.44
混凝土试配记录表
委托单位：清苑业委托编号：100082试验日期：10.3.25试验编号：×100.6
混凝土施工部位
设计等级
C30
砼种类：干性、塑性、流态√
要求坍落度200±20mm
搅拌及捣固方法：机、人
水泥
生产厂家品种标号风达Ｐ.０４２.５
沙子
产地
定州
含泥量
石子
产地
满城
含泥量
外加剂ＪＫ-１
出厂日期
批号
１９９
１８.９
３６３
３４.５
３４.６
0.4７
搅拌用量
５.９１：１０.６：１６.６：１１９９：
室温
0C
２１５
２０.４
１９.８
３７１
３５.２
拌合量
0.015
日期
月日时
２１１
２０.０
３６０
３４.２
编号
一方用量
５００： ： ： ： ： ：
实用水
L
d月日时压
d月日时压
水灰比
-0.05
配合比
： ： ： ： ： ：
假定密度：Mcp＝kg/m3,实测密度：升=5L升重=g共重=g，Mcp=kg/m3
编号
项目
mco: mso: mcp: mwo:外加剂：掺和剂 ：掺和料
实用水
L
７d４月１４日时压
d月日时压
水灰比
0.44
一方用量
４０９： ： ： ： ： ：
坍落度
Mm
荷载KN
强度MPa
强度代表值MPa
荷载KH
强度MPa
假定密度：Mcp＝kg/m3,实测密度：升=5L升重= g共重= g，Mcp= kg/m3
编号
项目
mco: mso: mcp: mwo:外加剂：掺和剂 ：掺和料
实用水
L
７d４月１４日时压
d月日时压
水灰比
0.4２
一方用量
４４０： ： ： ： ： ：
坍落度
Mm
荷载KN
强度MPa
强度代表值MPa
荷载KH
强度MPa
委托单位：清苑业委托编号：1000８３试验日期：10.3.25试验编号：×100.７
混凝土施工部位
设计等级
C２５
砼种类：干性、塑性、流态√
要求坍落度200±１0mm
搅拌及捣固方法：机、人
水泥
生产厂家品种标号曲寨Ｐ.ＳＡ３２.５
沙子
产地
定州
含泥量
石子
产地
满城
含泥量
外加剂
出厂日期
批号
种类
河沙
细度模数
中砂
强度代表值MPa
荷载KH
强度MPa
强度代表值MPa
选模
配合比
1：1.96：3.07：0.49：0.02：
密度
Kg/m3
152
14.4
283
26.9
27.1
数量
搅拌用量
5.5：10.8：16.9： ：1109：
室温
0C
149
14.2
14.6
276
26.2
拌合量
0.015
日期
月日时
159
15.1
298
28.3
混凝土试配记录表
委托单位：清苑业委托编号：10002５试验日期：10.3.25试验编号：×100.6
混凝土施工部位
设计等级
C４0
砼种类：干性、塑性、流态√
要求坍落度200±１0mm
搅拌及捣固方法：机、人
水泥
生产厂家品种标号曲寨Ｐ.０４２.５
沙子
产地
定州
含泥量
石子
产地
满城
含泥量
外加剂
出厂日期
批号
种类
河沙
混凝土试配记录表
委托单位：清苑业委托编号：100082试验日期：10.3.25试验编号：×100.6
混凝土施工部位
设计等级
C20
砼种类：干性、塑性、流态√
要求坍落度200±20mm
搅拌及捣固方法：机、人
水泥
生产厂家品种标号：曲寨PSA32.5
沙子
产地
定州
含泥量
石子
产地
满城
含泥量
外加剂ＪＫ-１
出厂日期
批号
种类
河沙
细度模数
中砂
种类
卵、碎
粒级
5----15
掺合剂
水泥强度：fce=c.fce.g= Mpa实测值：fce= Mpa试配强度：fcu.O≥fcu.k+1.645Б=26.6 Mpa选δ=4 Mpa
计算基准水灰比：W/C=a.a.fce/fcu.O+a.a.a.b.fce=0.48×32.5/26.6+0.48×0.33×32.5=0.49
假定密度：Mcp＝kg/m3,实测密度：升=5L升重= g共重= g，Mcp= kg/m3
mcp: mwo:外加剂：掺和剂 ：掺和料
实用水
L
７d４月１４日时压
d月日时压
水灰比
0.３６
一方用量
５１４： ： ： ： ： ：
坍落度
Mm
荷载KN
强度MPa
强度代表值MPa
荷载KH
强度MPa
基准配比编号（）用水量：mw0=180kg/m3,计算水泥用量mw0= mw0/W/C= kg/m3;选砂率βs=43％
计算砂（mso石（）用量：mso=+mgo=mcp-mco-mwo=kg/m3; mso=( mso+ mgo)×βs％kg/m3; mgo=( mso+ mgo)- mso= kg/m3;
基准配比编号（）用水量：mw0=18５kg/m3,计算水泥用量mw0= mw0/W/C= kg/m3;选砂率βs=43％
计算砂（mso石（）用量：mso=+mgo=mcp-mco-mwo= kg/m3; mso=( mso+ mgo)×βs％kg/m3; mgo=( mso+ mgo)- mso= kg/m3;
细度模数
中砂
种类
卵、碎
粒级
5----25
掺合剂
水泥强度：fce=c.fce.g= Mpa实测值：fce= Mpa试配强度：fcu.O≥fcu.k+1.645Б=５０.０Mpa选δ=6 Mpa
计算基准水灰比：W/C=a.a.fce/fcu.O+a.a.a.b.fce=0.48×42.5/５０.０+0.48×0.33×42.5=0.３６
基准配比编号（）用水量：mw0=18５kg/m3,计算水泥用量mw0= mw0/W/C= kg/m3;选砂率βs=３９％
计算砂（mso石（）用量：mso=+mgo=mcp-mco-mwo= kg/m3; mso=( mso+ mgo)×βs％kg/m3; mgo=( mso+ mgo)- mso= kg/m3;
种类
卵、碎
粒级
5----25
掺合剂
水泥强度：fce=c.fce.g= Mpa实测值：fce= Mpa试配强度：fcu.O≥fcu.k+1.645Б=５０.０Mpa选δ=6 Mpa
计算基准水灰比：W/C=a.a.fce/fcu.O+a.a.a.b.fce=0.48×３２.５/３１.６+0.48×0.33×３2.5=0.４２
３３.４
５０１
４７.６
４８.４
0.4１
搅拌用量
６.８：１１.４：１５.８：１３５９：
室温
0C
３６０.０５
３４.２
３３.７
５３５
５０.８
拌合量
0.015
日期
月日时
３５２.９７
３３.５
４９３
４６.８
编号
一方用量
５９６： ： ： ： ： ：
实用水
L
d月日时压
d月日时压
水灰比
-0.05
配合比
： ： ： ： ： ：
假定密度：Mcp＝kg/m3,实测密度：升=5L升重= g共重= g，Mcp= kg/m3
编号
项目
mco: mso: mcp: mwo:外加剂：掺和剂 ：掺和料
实用水
2.76L
７d４月１日时压
28d4月22日时压
水灰比
0.49
一方用量
367：720：1126：180：7.3：
坍落度
Mm
荷载KN
强度MPa
强度代表值MPa
选模
配合比
： ： ： ： ： ：
密度
Kg/m3
数量
搅拌用量
： ： ： ： ： ：
室温
0C
拌合量
日期
月日时
编号
一方用量
３６７：８１５：１０８０：１８０：７.５
实用水
L
７d４月１４日时压
d月日时压
水灰比
+0.05
配合比
１：２.２２：２.９４：０.４９：０.０２：
坍落度
mm
３１１
２９.５
４７３
坍落度
