合成孔径雷达原理
简述合成孔径雷达基本成像原理
简述合成孔径雷达基本成像原理
合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种使用雷达技术实现高分辨率成像的遥感技术。
它利用雷达的特性，通过合成大于实际天线口径的虚拟孔径，从而获得高分辨率的雷达图像。
SAR的基本成像原理是通过向地面发送一连串的雷达脉冲信号，并接收反射回来的信号。
这些雷达脉冲信号以一定的重复频率发送，形成了连续的脉冲序列。
当脉冲信号与地面目标相互作用时，会产生散射信号。
接收到的散射信号经过处理后，就可以获取地面目标的信息。
SAR利用了脉冲序列的重复性，通过记忆性的处理方法，将多个距离不同的回波信号叠加起来，形成合成孔径，进而提高了分辨率。
传统雷达的分辨率受限于天线口径，而SAR则可以通过合成虚拟孔径，实现远远超过实际天线口径的高分辨率成像。
具体步骤是，首先雷达在飞行过程中以一定速度沿着地面平行的轨迹运动，不断发送脉冲信号。
接收到的回波信号被记录下来，并以距离、时间和幅度的形式存储在数据库中。
接着，通过复杂的信号处理算法，对数据库中的回波信号进行处理。
这包括距离向压缩、多普勒频率补偿和方位向压缩等步骤。
最后，通过这些处理，SAR可以提供高分辨率的地面图像，能够显示细微的地形特征和目标细节。
合成孔径雷达在地质勘探、环境监测、军事侦察等领域具有广泛的应用。
它能够获得全天候、全天时的高分辨率图像，并具有强大的穿透力和抗干扰能力。
通过利用合成孔径雷达技术，我们可以更好地理解和研究地球表面的各种特征和现象。
合成孔径雷达成像原理
合成孔径雷达成像原理合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种利用雷达波束合成虚拟孔径以获得高分辨率图像的技术。
它通过利用雷达波反射、干涉和合成等原理，实现对地物的高精度探测和成像。
本文将深入探讨合成孔径雷达的成像原理。
合成孔径雷达采用飞行器或卫星等载体，通过发射和接收雷达波来获取地物的散射信号。
雷达发射的微波信号与地面目标相互作用，部分信号被目标散射返回。
合成孔径雷达接收到这些回波信号后，通过运算和合成处理，得到高分辨率、高质量的雷达图像。
合成孔径雷达的成像过程中有三个重要的步骤：脉冲压缩、距离向解析和方位向解析。
首先是脉冲压缩，合成孔径雷达发射的脉冲信号具有短脉冲宽度。
在接收端，回波信号经过匹配滤波器的处理，将脉冲信号压缩成更短的宽度。
这样可以提高雷达的分辨率，减小目标之间的距离模糊。
接下来是距离向解析，合成孔径雷达通过测量雷达到目标的时间差来确定目标的距离。
雷达接收到的回波信号经过快速傅里叶变换（FFT）等算法处理，将时间域的信号转换为频域的信号。
通过频域分析，可以得到目标的距离和散射特性等信息。
最后是方位向解析，合成孔径雷达通过飞行器或卫星的运动产生了天线对地面目标的不同角度的观测。
根据多普勒效应，合成孔径雷达可以通过回波信号的频率偏移来计算目标的相对速度。
通过对不同位置的多个回波信号进行相位差计算和融合，可以实现高分辨率的方位向解析。
这样可以得到目标的位置和形状等信息，进一步提高雷达图像的质量。
合成孔径雷达的优势主要体现在以下几个方面：首先，合成孔径雷达在大范围、全天候条件下都能进行成像。
由于它主要利用雷达波对地球进行观测，不受自然光线的限制，可以在白天和夜晚、晴天和阴天等各种气象条件下进行高精度的成像。
其次，合成孔径雷达具有高分辨率和高精度。
通过波束合成和信号处理等技术手段，合成孔径雷达可以实现亚米级的分辨率，能够清晰地显示地面目标的细节。
这对于地貌、地物和环境的监测、调查和研究等方面具有重要的应用价值。
合成孔径雷达
欧空局(ESA)
欧空局分别于1991年7月和1995年4月,发射了欧洲遥感卫星(European Remote Sensing Satellite, ERS) 系列民用雷达成像卫星:ERS-1和ERS-2,主要用于对陆地、海洋、冰川、海岸线等成像。卫星采用法国Spot-I和 Spot-Ⅱ卫星使用的MK-1平台,装载了C波段SAR,天线波束指向固定,并采用VV极化方式,可以获得30 m空间分辨率 和100 km观测带宽的高质量图像。Envisat是ERS计划的后续,由欧空局于2002年3月送入太空的又一颗先进的近 极地太阳同步轨道雷达成像卫星。Envisat上所搭载的ASAR是基于ERS-1/2主动微波仪(AMI)建造的,继承了ERS-1 /2 AMI中的成像模式和波束模式,增强了在工作模式上的功能,具有多种极化、可变入射角、大幅宽等新的特性, 它将继续开展对地观测和地球(ESA)
意大利 德国
俄罗斯 加拿大航天局(CAS)
日本 以色列
美国宇航局(NASA)
在Seasat-A取得巨大成功的基础上,利用航天飞机分别于1981年11月、1984年10月和1994年4月将Sir-A、 Sir-B和Sir-C/X-SAR3部成像雷达送入太空。Sir-A是一部HH极化L波段SAR,天线波束指向固定,以光学记录方式 成像,对1000 ×104 km2的地球表面进行了测绘,获得了大量信息,其中最著名的是发现了撒哈拉沙漠中的地下古 河道,显示了SAR具有穿透地表的能力,引起了国际学术界的巨大震动。产生这种现象的原因,一方面取决于被观测 地表的物质常数(导电率和介电常数)和表面粗糙度,另一方面,波长越长其穿透能力越强。Sir-B是Sir-A的改进型, 仍采用HH极化L波段的工作方式,但其天线波束指向可以机械改变,提高了对重点地区的观测实效性。Sir-C/X-SAR 是在Sir-A, Sir-B基础上发展起来的,并引入很多新技术,是当时最先进的航天雷达系统:具有L、C和X3个波段, 采用4种极化(HH, HV, VH和VV),其下视角和测绘带都可在大范围内改变。
干涉合成孔径雷达工作原理
干涉合成孔径雷达工作原理
干涉合成孔径雷达（InSAR）是一种利用雷达技术进行地表测量和监测的方法。
它通过利用两个或多个雷达图像之间的相位差异来测量地表的形变、高度变化和地表沉降等信息。
工作原理如下：
1. 发射与接收，InSAR系统首先发射一束雷达波束，该波束经过大气层并与地表交互后反射回来。
接收器接收到反射回来的雷达信号。
2. 多普勒频移，地表上的目标物体运动会导致雷达波的频率发生变化，这被称为多普勒频移。
InSAR系统通过测量多普勒频移来获取地表目标的速度信息。
3. 干涉，InSAR系统同时接收两个或多个雷达图像，并将它们进行干涉处理。
干涉处理是通过比较不同图像之间的相位差异来获取地表形变和高度变化等信息。
相位差异可以反映目标物体与雷达之间的距离变化。
4. 相位解缠，由于干涉处理中相位差异的存在，相位信息可能
会被包含在一个周期内。
为了解决这个问题，需要进行相位解缠，
将相位信息展开到连续的区间内。
5. 地表测量，通过分析干涉处理和相位解缠后的数据，可以获
得地表的形变、高度变化等信息。
这些信息对于地质灾害监测、地
壳运动研究等具有重要意义。
需要注意的是，干涉合成孔径雷达的工作原理涉及到复杂的信
号处理和数据处理算法，包括相位差分、相位解缠、滤波等。
此外，地表上的大气湿度、地形变化等因素也会对InSAR的结果产生一定
的影响，需要进行相应的校正和修正。
总结起来，干涉合成孔径雷达通过利用多个雷达图像之间的相
位差异来测量地表的形变、高度变化等信息，它是一种非常有用的
地表测量和监测技术。
合成孔径雷达成像原理
合成孔径雷达成像原理合成孔径雷达成像原理：1.什么是合成孔径雷达成像原理合成孔径雷达成像原理（Synthetic Aperture Radar Imaging Principle, SAR）是一种利用雷达波的时间延迟和方位变化来绘制距离低的地表和海洋以及地表以下结构的高空视觉成像技术。
SAR可以利用天空中的大型雷达天线，在宽波束角度范围内，以较高的分辨率观测大范围，并收集目标表面的反射型数据，从而生成高分辨率的图像。
2.合成孔径雷达成像原理的工作原理合成孔径雷达成像工作原理：SAR通过利用雷达信号的时间延迟和方位变化特性产生三维立体成像，具有通过黑暗和雾霾等自然环境条件下实现远距离搜索能力的能力。
其工作原理是在搜索模式下，当搜索卫星移动时，雷达发射一个固定射程和脉冲宽度的信号，在接收卫星接收反射回来的信号后，将它们不断地积累，并在特定角度上重新组合，通过特定的运算方式，从接收的延迟和方位信息中提取出最终的立体成像信息。
3.合成孔径雷达成像技术的优势（1）合成孔径雷达成像技术有效规避地形引起的多普勒距离差，可以获得极高的空间分辨率，从而使用户能够观测到精细物体。
（2）成像效果通常比正常的视觉监测方式更好，例如采用毫米波实现的极高分辨率。
（3）雷达信号非常稳定，因此可以在恶劣的气象条件下，如夜间、降雨、沙尘天气和视线有阻断，进行智能监控。
（4）合成孔径雷达具有良好的无损评估能力，可以直接观测广泛特征，如植被、水体状况、根系活动等，以进行环境指示和监测。
4.合成孔径雷达成像技术的应用（1）用于地理学应用领域：主要用于测量和映射地表特征，改善地形图以及研究地形引起的物理变化，海底特征映射，土地利用，岩溶地貌和植被的反射特性，全球变化检测等。
（2）用于航特：可以用于无人机指导，航行安全等工作，在水色监测中，可以检测海洋的水深，使用户的航行更加安全、可靠。
（3）用于监控：可以识别和定位已知的移动目标，并将移动目标的信息当成可视化的图像，以识别和定位未知的移动目标，进行导航、监测和预警，实现全天候智能监控功能。

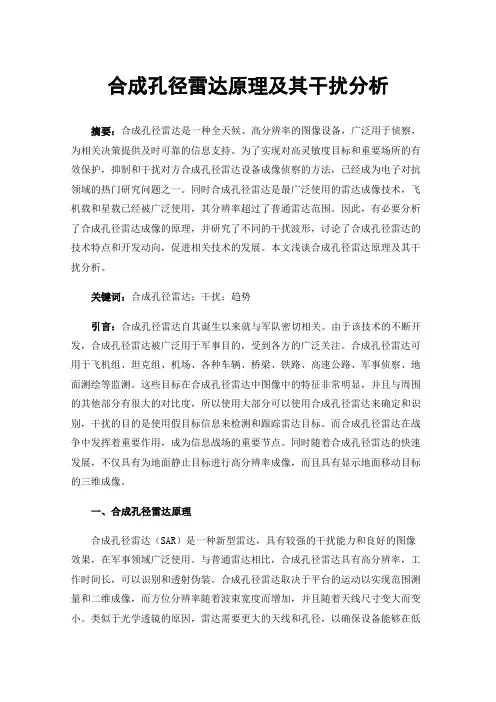

合成孔径雷达原理及其干扰分析
合成孔径雷达原理及其干扰分析摘要：合成孔径雷达是一种全天候、高分辨率的图像设备，广泛用于侦察，为相关决策提供及时可靠的信息支持。
为了实现对高灵敏度目标和重要场所的有效保护，抑制和干扰对方合成孔径雷达设备成像侦察的方法，已经成为电子对抗领域的热门研究问题之一。
同时合成孔径雷达是最广泛使用的雷达成像技术，飞机载和星载已经被广泛使用，其分辨率超过了普通雷达范围。
因此，有必要分析了合成孔径雷达成像的原理，并研究了不同的干扰波形，讨论了合成孔径雷达的技术特点和开发动向，促进相关技术的发展。
本文浅谈合成孔径雷达原理及其干扰分析。
关键词：合成孔径雷达；干扰；趋势引言：合成孔径雷达自其诞生以来就与军队密切相关。
由于该技术的不断开发，合成孔径雷达被广泛用于军事目的，受到各方的广泛关注。
合成孔径雷达可用于飞机组、坦克组、机场、各种车辆、桥梁、铁路、高速公路、军事侦察、地面测绘等监测。
这些目标在合成孔径雷达中图像中的特征非常明显，并且与周围的其他部分有很大的对比度，所以使用大部分可以使用合成孔径雷达来确定和识别，干扰的目的是使用假目标信息来检测和跟踪雷达目标。
而合成孔径雷达在战争中发挥着重要作用，成为信息战场的重要节点。
同时随着合成孔径雷达的快速发展，不仅具有为地面静止目标进行高分辨率成像，而且具有显示地面移动目标的三维成像。
一、合成孔径雷达原理合成孔径雷达（SAR）是一种新型雷达，具有较强的干扰能力和良好的图像效果，在军事领域广泛使用。
与普通雷达相比，合成孔径雷达具有高分辨率，工作时间长，可以识别和透射伪装。
合成孔径雷达取决于平台的运动以实现范围测量和二维成像，而方位分辨率随着波束宽度而增加，并且随着天线尺寸变大而变小。
类似于光学透镜的原因，雷达需要更大的天线和孔径，以确保设备能够在低频状态下形成更清晰的图像。
但是，在实际应用中，合成孔径雷达可以根据长线性阵列的移动轨迹通过移动。
在整个移动过程中，合成孔径雷达系统发射一定频率的辐射并形成信号。
合成孔径雷达的发展现状和趋势
合成孔径雷达的发展现状和趋势1. 引言合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种利用合成孔径技术进行成像的雷达系统。
它通过对雷达波的相位和振幅信息进行处理，实现高分辨率、高精度的地面成像。
本文将全面探讨合成孔径雷达的发展现状和趋势。
2. 合成孔径雷达的原理合成孔径雷达的原理是利用雷达系统在不同位置上接收到的雷达波进行合成，从而获得高分辨率的成像效果。
其基本原理如下：1.发射：雷达系统向地面发射脉冲信号。
2.接收：雷达接收地面反射回来的信号。
3.处理：对接收到的信号进行相位和振幅处理。
4.合成：将不同位置上的信号进行合成。
5.成像：通过合成后的信号生成高分辨率的地面图像。
3. 合成孔径雷达的发展现状合成孔径雷达技术自20世纪50年代问世以来，经历了长足的发展。
以下是目前合成孔径雷达的发展现状的一些重要方面：3.1 分辨率的提高随着技术的进步，合成孔径雷达的分辨率得到了显著提高。
现代合成孔径雷达系统可以实现亚米级甚至亚米级的分辨率，使得可以更清晰地观测地面的细节。
3.2 多波段的应用为了进一步提高雷达图像的质量和信息量，合成孔径雷达开始应用多波段技术。
通过使用多个频段的雷达波，可以获取不同频段下的地面信息，从而提高图像的对比度和解译能力。
3.3 高性能计算平台的应用合成孔径雷达处理的数据量庞大，需要强大的计算能力来实现实时处理。
近年来，高性能计算平台的应用使得合成孔径雷达的数据处理速度大幅提升，同时也为算法的优化提供了更大的空间。
3.4 数据融合与多模态成像合成孔径雷达可以与其他传感器数据进行融合，如光学影像、红外图像等，实现多模态的成像。
这种数据融合可以提供更全面、多角度的地面信息，为地质勘探、环境监测等领域提供更丰富的数据支持。
4. 合成孔径雷达的发展趋势合成孔径雷达作为一种重要的遥感技术，其发展趋势主要体现在以下几个方面：4.1 进一步提高分辨率随着技术的进步，合成孔径雷达的分辨率将进一步提高。
合成孔径雷达的工作原理
合成孔径雷达的工作原理
合成孔径雷达（SAR）是一种重要的雷达技术，用于获取高分辨率和全天候的
雷达影像。
其工作原理基于雷达波的合成孔径处理和图像重建算法。
合成孔径雷达利用机载或航天器上的雷达系统发射脉冲波束，这些波束被地面、海洋或其他目标物体反射回来。
传统的雷达根据收到的回波信号的时间来测量目标物体的距离。
然而，SAR利用合成孔径处理技术将多个回波信号合成为一幅高分
辨率图像。
在合成孔径雷达中，雷达系统以高速度沿着轨迹移动，通过不断接收目标的回
波信号。
这些回波信号中包含有关目标反射特性和其与雷达的相对位置的信息。
随着雷达系统的移动，不同位置上接收到的回波信号时间会有微小差异，形成相移。
合成孔径雷达利用这些相移信息，通过数学算法将多个回波信号叠加在一起，构建出一幅高分辨率的雷达影像。
图像重建算法是合成孔径雷达的关键部分。
通过应用一系列信号处理和滤波算法，目标物体的回波信号被提取并转换为像素级的图像。
这些算法能够抵消地球曲率、地形起伏和传播介质的影响，从而产生准确的图像。
合成孔径雷达在很多领域有广泛应用。
它可以用来监测地表的变化，例如土地
利用变化、冰川融化、森林覆盖等。
此外，SAR还可用于军事侦察、天气预测、
航海导航等领域。
总结而言，合成孔径雷达通过合成孔径处理和图像重建算法，能够获取高分辨
率和全天候的雷达影像。
它的工作原理基于多普勒频移和相移，通过精确处理和叠加回波信号，构建出准确的图像，为地质、环境和军事等领域提供了重要的数据支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
合成孔径雷达原理
合成孔径雷达（Synthetic Aperture Radar，SAR）是一种利用
飞行器或卫星上的雷达成像系统，通过合成大孔径的方法来获得高
分辨率雷达图像的技术。
它具有对地面目标进行高分辨率成像的能力，能够在夜晚和恶劣天气条件下进行观测，因此在军事侦察、地
质勘探、环境监测等领域具有广泛的应用。
合成孔径雷达原理的核心是通过合成大孔径来实现高分辨率成像。
在传统的雷达成像中，天线的物理尺寸决定了雷达分辨率的上限，即分辨率与天线尺寸成正比。
而合成孔径雷达通过利用飞行器
或卫星的运动，将多个独立的回波信号进行叠加，从而形成一个相
当于物理尺寸远大于实际天线尺寸的“合成孔径”，从而实现了远
超过传统雷达的分辨率。
合成孔径雷达的成像原理可以简单地理解为，飞行器或卫星上
的雷达发射信号，然后接收回波信号。
通过记录接收到的回波信号，并结合飞行器或卫星的运动轨迹，可以得到一系列不同位置的回波
信号数据。
利用这些数据，可以对目标进行高分辨率的成像。
在合成孔径雷达成像过程中，需要进行大量的信号处理和图像
处理工作。
首先，需要对接收到的回波信号进行时域和频域的处理，得到目标的反射特性信息。
然后，利用这些信息，结合飞行器或卫
星的运动轨迹，进行信号叠加和合成孔径处理，最终得到高分辨率
的雷达图像。
合成孔径雷达的成像原理虽然复杂，但其优点是显而易见的。
首先，它具有很高的分辨率，可以实现米级甚至亚米级的成像分辨率，能够清晰地显示地面目标的细节。
其次，由于采用了合成孔径
的方法，可以在远距离下实现高分辨率成像，对于一些需要远距离
观测的应用具有重要意义。
此外，合成孔径雷达还具有全天候、全
天时的观测能力，不受天气和光照条件的限制，因此在一些特殊应
用场景下具有独特优势。
总的来说，合成孔径雷达原理是一种利用合成大孔径技术实现
高分辨率雷达成像的方法。
通过合成大孔径，可以实现远超传统雷
达的分辨率，具有高分辨率、全天候、全天时观测等优点，因此在
军事、地质、环境等领域有着广泛的应用前景。
