空气开关的发展历史
高压电器发展历史
高压电器发展历史一、引言高压电器是指能够在电力系统中承受高电压和大电流的电气设备。
它在电力传输和分配中起着至关重要的作用，保障了电力系统的稳定和安全运行。
本文将从高压电器的起源、发展和应用三个方面，介绍高压电器的发展历史。
二、高压电器的起源高压电器的起源可以追溯到19世纪末。
当时，人们开始使用交流电作为电力传输的方式，但由于缺乏有效的高压电器装置，电力传输效率低下，电能损耗严重。
为了解决这个问题，科学家们开始研究高压电器技术。
三、高压电器的发展1. 早期高压电器的发展早期的高压电器主要是以空气绝缘开关为核心的，用于控制电力系统的开闭操作。
这种开关具有可靠性高、容量大、耐受高电压和大电流等优点，成为电力系统中必不可少的组成部分。
随着电力系统的不断扩大和电压的提高，对高压电器的要求也越来越高。
2. 气体绝缘开关的出现20世纪初，气体绝缘开关作为一种新型的高压电器装置出现。
相比于空气绝缘开关，气体绝缘开关具有更好的绝缘性能和较小的体积，能够适应更高的电压和电流水平。
这种开关的出现极大地推动了高压电器技术的发展和应用。
3. 油浸开关和断路器的改进随着科学技术的不断进步，人们开始研发更先进的高压电器装置。
油浸开关和断路器作为高压电器的重要组成部分，经过多年的改进和创新，性能得到了极大的提升。
油浸开关具有良好的绝缘性能和灭弧能力，断路器具有可靠的开断能力和灭弧性能，为电力系统的安全运行提供了坚实的保障。
4. 固体绝缘开关的应用近年来，固体绝缘开关作为一种新型的高压电器装置逐渐应用于电力系统。
相比于传统的绝缘介质，固体绝缘开关具有更好的环保性能、更小的体积和更高的可靠性。
它的出现不仅提高了高压电器的性能，也为电力系统的发展带来了新的机遇。
四、高压电器的应用高压电器广泛应用于电力传输和分配系统中。
它可以用于控制和保护电力系统的各个环节，如发电厂、变电站、配电设备等。
高压电器的稳定运行对于电力系统的正常运行和电能的安全传输至关重要。
真空断路器发展历史
５）机构是通过动铁心与主轴传动拐臂相连直接驱动动触头 的，简化了传动链，无需机械脱、锁扣装置，减少了故障源。
4、绝缘结构的发展
据有关的历史资料对全国电力系统高压断路器 运行中的事故类型统计分析拒分事故占22.67%;拒 合事故占6.48%;开断关合事故占9.07%;绝缘事故 占35.47%;误动事故占7.02%;截流事故占7.95%; 外力及其他事故占11.439毛,其中以绝缘事故和拒 分事故最为突出,约占全部事故的60%。所以绝缘结
真空断路器操动机构的发展历程 （１）电磁操动机构。
最早应用在真空断路器上的操动机构是通过电磁力去实现分、 合闸的，故也称为电磁操动机构。 优点： １．结构相对简单，零件数量少，制造成本低； ２．开距小（８ ～２５ｍｍ），较好地迎合了真空灭弧室的要 求。 缺点： １．合闸线圈功率大，配套的电源设备价格昂贵； ２．操作时冲击力大，操作时间长；
近年来,我国真空断路器的生产发展也很快。目前 国内真空灭弧室的技术与国外产品不相上下,有采用 纵向、横向的磁场技术、采用中央引燃触头技术的 真空灭弧室,Cu-Cr合金材料制成触头已成功地开断 5OKA、63kAo中国的真空灭弧室已达到较高的水
平,真空断路器完全可以选用国产的真空灭弧室。
3、操动机构的发展 随着新材料的应用和新型结构的触头不断研制成功，真空断路
(5)灭弧室的免维护,为断路器免维护创造了条件。
固封式真空断路器的电气性能除了决定真空灭 弧室外,极柱的结构设计也至关重要。极柱结构除考 虑绝缘外,还应考虑强度及散热问题。大电流情况下,
甚至要与真空灭弧室一并考虑。从性能、成本上综 合考虑,真空灭弧室亦单独设计成一个系列较为合理。
空气开关介绍
空气开关介绍
空气开关是在日子很多见的电气元件,学名叫做空气断路器,俗称空气开关.
之所以叫它空气开关,是因为它的绝缘介质为空气.运用空气来平息开关进程中发作的电弧,在电路中只需有短路景象,开关构成回路就会跳闸,活络分断电路，进行牢靠的维护。
动作原理:
当线路发作短路或严峻过载电流时，短路电流跨越瞬时脱扣整定电流值，电磁脱扣器发作满意大的吸力，将衔铁吸兼并碰击杠杆，使搭钩绕转轴座向上翻滚与锁扣脱开，锁扣在反力绷簧的效果下将三副主触头分断，堵截电源。
当线路发作一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件发作必定热量，推进双金属片受热向上曲折，推进杠杆使搭钩与锁扣脱开，将主触头分断，堵截电源。
如今，运用必定的触头构造，约束分断时短路电流峰值的限流原理，对行进断路器的分断才干有显着的效果，而被广泛选用。
1。
e-t-a circuit breakers的主要发展史
e-t-a circuit breakers的主要发展史
E-T-A Circuit breakers是全球领先的断路器制造商，是大多数电路保护技术的一站式供应商，提供150多个型号和300,000种不同配置的断路器产品。
其主要发展史如下：- 1920年代：E-T-A公司成立，并开始生产电路保护设备。
- 1950年代：E-T-A公司推出了固态远程电源控制器（SSRPCs）。
- 1970年代：E-T-A公司的产品线不断扩展，涵盖了更多的电路保护技术。
- 1990年代：E-T-A公司开始在全球范围内扩大业务，并推出了一系列智能电路保护解决方案。
- 2000年代：E-T-A公司继续创新，推出了更多的智能电路保护产品，并加强了全球业务布局。
至今，E-T-A公司仍在不断发展，并保持着在电路保护领域的领先地位。

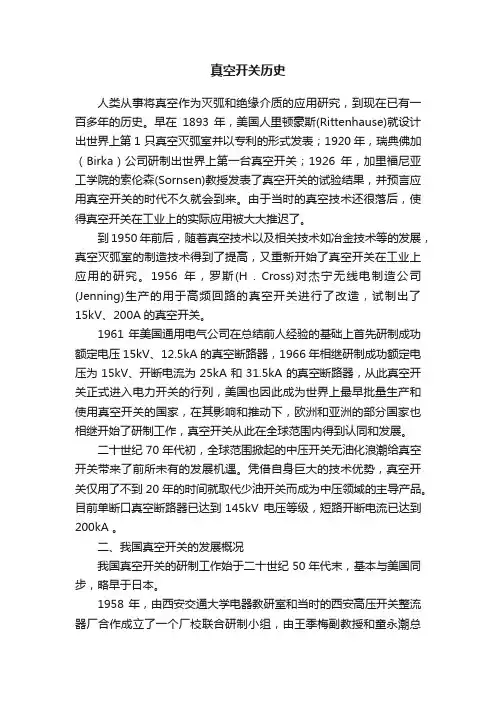

真空开关历史
真空开关历史人类从事将真空作为灭弧和绝缘介质的应用研究，到现在已有一百多年的历史。
早在1893 年，美国人里顿豪斯(Rittenhause)就设计出世界上第1 只真空灭弧室并以专利的形式发表；1920年，瑞典佛加（Birka）公司研制出世界上第一台真空开关；1926年，加里福尼亚工学院的索伦森(Sornsen)教授发表了真空开关的试验结果，并预言应用真空开关的时代不久就会到来。
由于当时的真空技术还很落后，使得真空开关在工业上的实际应用被大大推迟了。
到1950年前后，随着真空技术以及相关技术如冶金技术等的发展，真空灭弧室的制造技术得到了提高，又重新开始了真空开关在工业上应用的研究。
1956年，罗斯(H．Cross)对杰宁无线电制造公司(Jenning)生产的用于高频回路的真空开关进行了改造，试制出了15kV、200A的真空开关。
1961年美国通用电气公司在总结前人经验的基础上首先研制成功额定电压15kV、12.5kA 的真空断路器，1966年相继研制成功额定电压为15kV、开断电流为25kA和31.5kA的真空断路器，从此真空开关正式进入电力开关的行列，美国也因此成为世界上最早批量生产和使用真空开关的国家，在其影响和推动下，欧洲和亚洲的部分国家也相继开始了研制工作，真空开关从此在全球范围内得到认同和发展。
二十世纪70年代初，全球范围掀起的中压开关无油化浪潮给真空开关带来了前所未有的发展机遇。
凭借自身巨大的技术优势，真空开关仅用了不到20年的时间就取代少油开关而成为中压领域的主导产品。
目前单断口真空断路器已达到145kV 电压等级，短路开断电流已达到200kA 。
二、我国真空开关的发展概况我国真空开关的研制工作始于二十世纪50年代末，基本与美国同步，略早于日本。
1958 年，由西安交通大学电器教研室和当时的西安高压开关整流器厂合作成立了一个厂校联合研制小组，由王季梅副教授和童永潮总工程师负责，正式开展真空开关的研制工作。
空气开关
接触器是用来远距离频繁地接通和断开交直流主电路和大容量控制电流的电器。
具有动作迅速控制容量大使用安全方便，能频繁操作和远距离操作等优点。
主要用作电动机的主控开关；小型发电机；电热设备；电焊机和电容器组等各种设备的主控开关。
能接通和断开负载电流，但不能切断短路电流，因此常与熔断器和热继电器等配合使用。
主要由触头系统；电磁机构和灭弧装置等组成。
线圈和静触头是固定不动的，当线圈通电后，产生的电磁力克服弹簧的反作用力，将衔铁吸合并使动；静触头接触，从而接通主电路。
当线圈断电时，由于电磁吸力消失，衔铁依靠弹簧的反作用力而跳开，动触头和静触头也随之分离，切断主电路。
按电流分：交流接触器和直流接触器。
按主触头分：单极；双极和三极等。
按操作机构分：电磁式；气动式和液压式。
空气断路器（英文名称：air circuit-breaker），又名空气开关，是指触头在大气压力下的空气中分合的断路器，是断路器的一种。
空气断路器是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
除能完成接触和分断电路外，尚能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
灭弧装置: 围绕着机械式开关的弧触头，用以限制电弧并帮助电弧熄灭的装置。
产生电弧的根本原因在于开关电器触头本身及触头周围的介质中含有大量可被游离的电子，当分断的触头间存在足够大的外施电压，而且电路电流也达到最小生弧电流时，就会强烈游离而形成电弧。
主要措施：(1)增大近极电压降。
主要方法是把电弧分隔为许多串联短弧。
若利用金属片将长弧切成若干短弧，则电弧上的电压降将近似增大若干倍，电弧就不能维持燃烧而迅速熄灭。
(2)增大弧柱电压的顺轴梯度。
主要方法是加强对电弧的冷却。
具体方法有：迅速拉长电弧；让电弧在固体介质所形成的狭沟中燃烧；利用外力吹动电弧；将粗大的电弧分成若干平行的细小电弧。
上述具体方法除能达到增大电弧冷却面积，加强热交换，加速电弧的冷却，实现增大弧柱电压的顺轴梯度的目的外，还因电弧冷却了能使触头温度下降，从而又可达到增大近极电压降的目的。
断路器（空气开关）常识简介
断路器（空气开关）常识简介一、断路器（空气开关）常识简介断路器，又称空气开关，也称自动开关，低压断路器。
原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。
目前家庭使用DZ系列的空气开关，常见的有以下型号/规格：C16、C25、C32、C40、C63等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W 热水器要用C32，安装7500W、328500W热水器要用C40的空开。
（注：功率÷电压=安培，即6500W÷220V=29.55≈32A）二、产品描述◆制造厂商：施耐德梅兰日兰（法国施耐德电气）[注：当前品牌融合，产品上面的LOGO乃施耐德]◆产品系列：EA9=Easy9系列◆产品类别：R=漏电保护断路器（断路器+漏电模块）；◆分断能力：N=6000A◆极数：2=2P◆脱扣曲线（C）：保护常规负载和配电线缆◆额定电流：6A 10A 16A 20A 25A 32A 40A 50A 63A◆额定剩余动作电流：30=30mA◆可检测剩余电流类型C：C=AC类三、基本参数◆符合标准：GB16917/IEC61009；◆额定电压：（AC V）：230/400◆额定电流：（A）：6 ~ 63◆分断能力：（KA）：6◆脱扣特性：C◆额定剩余动作电流：30mA，AC类◆极数：1P+N/2/3/4P◆机械寿命：20，000次◆接线：6～32，适用于25mm2及以下导线；40～63，适用于35mm2及以下导线；◆获得CCC认证证书四、主要优点EA9R漏电保护断路器，为预拼装式漏电保护断路器（断路器+漏电附件），是最大限度地避免了误拼装漏电附件的风险。
可同时提供过载、短路、漏电保护功能。
当发生漏电保护装置动作时，装置的正面有红色的机械指示可区别漏电故障与其它保障。
真空断路器操动机构的发展历程
真空断路器操动机构的发展历程汇报人：2023-12-30•真空断路器操动机构概述•真空断路器操动机构的核心技术目录•真空断路器操动机构的种类与特点•真空断路器操动机构的应用与案例分析•真空断路器操动机构的未来发展趋势与挑战目录01真空断路器操动机构概述真空断路器操动机构的定义与特点真空断路器操动机构是用于操作真空断路器的一种机构，通过它来实现断路器的合闸和分闸操作。
特点真空断路器操动机构具有结构简单、体积小、重量轻、动作速度快、寿命长等优点，同时由于其工作在真空中，具有优良的绝缘性能和灭弧性能，能够满足高电压、大电流的开关要求。
在电力系统中，真空断路器操动机构作为开关设备的重要组成部分，承担着控制和保护线路和设备的重要任务。
真空断路器操动机构的性能直接影响到电力系统的稳定性和可靠性，其可靠性要求非常高，需要保证在各种工况下都能够准确、快速地完成合闸和分闸操作。
真空断路器操动机构的重要性真空断路器操动机构最早出现于20世纪初，随着真空技术的发展，真空断路器操动机构逐渐得到了广泛应用。
早期的真空断路器操动机构采用机械式操动机构，随着科技的发展，逐渐出现了电磁式、弹簧式等不同类型的真空断路器操动机构。
目前，随着智能化和自动化技术的发展，真空断路器操动机构正向着智能化、模块化、小型化的方向发展，同时也在不断提高其可靠性和寿命。
真空断路器操动机构的历史与发展02真空断路器操动机构的核心技术真空灭弧室技术真空灭弧室技术是真空断路器的核心部分，它利用高真空作为绝缘介质，使得电流在真空中迅速切断，具有极高的绝缘性能和灭弧能力。
真空灭弧室的触头材料要求高，需要具有良好的耐高温、耐高压和抗电弧烧蚀的能力，常用的触头材料有铜铬合金、铜钨合金等。
真空灭弧室的制造工艺复杂，需要严格控制气体的纯度和微量气体成分，以确保其真空度达到要求。
弹簧操动机构需要设计合理的弹簧参数和机械传动机构，以保证断路器动作的稳定性和可靠性。
弹簧操动机构的缺点是体积较大，对于小型化、集成化的断路器设计存在一定的限制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气开关的发展历史
空气开关，也称为空气断路器，是一种广泛应用于低压配电系统中的开关设备，主要用于保护电路和设备，防止过载、短路等故障。
它的不断发展历程反映了电力系统自动化、智能化水平的提高。
以下是空气开关的发展历史概述。
1.早期的空气开关（19世纪末至20世纪40年代）：
最初的空气开关设计相对简单，主要依靠机械操作来断开或接通电路。
它们通常使用空气压力来驱动开关动作，当电路中出现故障时，开关会自动断开，以防止故障扩大。
2.接触器时代的空气开关（20世纪50年代至70年代）：
随着技术的进步，空气开关开始与接触器结合，形成了带有接触器的空气开关。
这种设备能够在远程位置控制电路的通断，使得操作更加安全和方便。
3.塑壳断路器（MCB）的出现（20世纪70年代至90年代）：
在这个时期，空气开关的设计进一步改进，出现了塑壳断路器（Miniature Circuit Breaker，MCB）。
MCB体积小，结构紧凑，能够在电路过载或短路时迅速切断电流，提高了电路的安全性和可靠性。
4.智能空气开关（20世纪90年代至今）：
随着电子技术和计算机技术的飞速发展，空气开关也变得更加智能化。
现代空气开关通常集成了电流检测、故障诊
断、远程通讯等功能，能够实时监测电路状态，并通过通讯网络与监控中心进行数据交换，实现了远程监控和自动化管理。
5.环保与节能：
近年来，空气开关的设计更加注重环保和节能。
例如，使用新型环保材料，减少能耗，提高设备的运行效率等。
空气开关的发展历程是与电力系统的发展紧密相连的，它不断地在功能、性能、可靠性等方面进行创新和改进，以满足不断变化的电力需求和更高的安全标准。
随着科技的进步，未来空气开关将更加智能化、自动化，为电力系统的稳定运行提供更有效的保障。
