塑壳断路器
塑壳式断路器介绍
塑壳式断路器介绍塑壳式断路器的外壳通常采用塑料材料制成，具有良好的绝缘性能和耐腐蚀性能，能够有效地防止电弧的扩散。
在外壳上还会安装显示窗口和动作指示，用于显示断路器的运行状态和故障信息，方便运维人员进行检查和维护。
此外，塑壳式断路器还具有紧急断电开关，当发生电力事故时，可以迅速切断电路，保证人身安全。
塑壳式断路器的断路器本体是决定其断电能力和运行特性的关键部件。
一般来说，其断电能力和额定电流相关，常见的额定电流有10A、16A、32A等，依据实际需要进行选择和安装。
断路器本体内部通常包含电弧消耗器、双触点结构和电路保护装置等。
电弧消耗器用于有效地限制和消除电弧，并防止电器设备受到过大的电流冲击。
双触点结构能够确保断路器的稳定接触和可靠断开。
电路保护装置则具有过载保护、短路保护以及漏电保护等功能，一旦电流异常，会迅速切断电路以达到保护的目的。
塑壳式断路器的电动机构主要用于控制断路器的开关动作。
它采用电磁力原理，通过控制电磁铁的吸合和松开，来控制断路器的闭合和断开。
电动机构的操作可以通过手动或自动方式进行，手动操作适用于紧急情况下或无电源供应的环境，而自动操作一般通过电子设备或传感器进行，可以实现自动检测和断路器的控制。
电动机构还可以配备过载保护和短路保护装置，以提高断路器的安全性和可靠性。
触发装置是塑壳式断路器的另一个重要组成部分，它用于控制断路器的动作和切断电流。
触发装置通常由电流传感器、电流变送器和断路器控制单元等多个组件组成。
电流传感器用于检测电路中的电流情况，将电流信号转换为电压信号。
电流变送器则将电压信号转换为控制信号，并通过断路器控制单元发送给断路器，以实现断路器的开关动作。
触发装置具有高灵敏度、精确度和可靠性的特点，能够快速检测到异常情况并及时触发断路器的动作。
塑壳式断路器的工作原理是利用电磁原理和触发装置的功能，当电路中发生过载或短路时，触发装置能够检测到异常的电流，然后通过断路器控制单元发送命令，驱动电动机构使断路器迅速切断电流。
三相四线塑壳漏电断路器原理
三相四线塑壳漏电断路器原理在我们的日常生活中，电的存在就像空气一样，随时随地。
但你有没有想过，背后其实还有一些“英雄”在默默守护我们呢？今天就来聊聊这个“三相四线塑壳漏电断路器”，它可真是一位不折不扣的安全卫士！大家可能觉得名字听起来有点拗口，但其实它的工作原理可简单了。
想象一下，你在厨房里做饭，切菜的时候不小心碰到水洒到了电器，这时候，如果没有这个“漏电保护器”，后果可就不堪设想了。
先来了解一下它的构造。
三相四线，其实就是三个相线和一条中性线，听上去有点复杂，其实就是为了让我们的电力系统更加平衡。
说白了，就是为了让电流能够顺畅地流动，不至于让某一条线路“疲劳过度”。
塑壳呢，像个保护罩，把里面的元件牢牢包裹住，防止外界的“恶劣环境”给它添麻烦。
想象一下，烈日炎炎或是暴风骤雨，塑壳就像给它穿上了一件防护服，保障它的安全。
咱们再深入一层，看看它是怎么工作的。
漏电断路器的工作原理其实可以用“发现问题，立即解决”来概括。
它会实时监测电流的流动情况，假如发现有不正常的电流泄漏，比如电流多了一条“私道”，它就会立马切断电源。
可以想象一下，它就像一位忠诚的守门员，一旦发现有可疑的行为，立刻吹哨，拒绝放行！这样的反应速度，真是快得让人咋舌。
在一些老旧的电器中，漏电保护器可谓是必不可少的伙伴。
大家知道，电器在使用过程中总会出现老化，或者说一不小心把水泼到了插座上，这些都是隐患。
漏电保护器就像个“热心邻居”，总是随时准备提供帮助，保护你的安全。
说到这里，大家可能会想，“这东西是不是特别贵呀？”其实并不，虽然它看起来不起眼，但它的价值可大着呢！保护你的家人，保障你的财产，这可不是小事一桩。
生活中，安全永远是第一位的。
买了新电器，记得安装漏电保护器，省得用的时候心里总是悬着。
电流如水，流动的时候就像是溪水潺潺，给我们带来了光明与温暖，但一旦出现问题，水流失控，那可就麻烦大了。
漏电断路器的存在，就像是一条安全的河岸，守护着电流的安全行驶。
塑壳式断路器介绍
断路器长期允许承受的最 大工作电压，应与电网电 压相匹配。
断路器在短路条件下能够 承受的最大短路电流值， 反映断路器的抗短路能力 。
断路器在规定的条件下能 够分断的最大短路电流值 ，是评价断路器性能的重 要指标。
断路器从接收到过载或短 路信号到触头分离所需的 时间，对于保护设备和人 身安全具有重要意义。
03
选型与应用场景分析
选型依据及注意事项
01
02
03
04
额定电流
根据电路负载电流选择合适的 额定电流，确保断路器能够正
常工作。
短路容量根据系统短路容量选择 Nhomakorabea路器 的分断能力，保证在发生短路 时能够可靠切断故障电流。
额定电压
根据系统电压等级选择相应的 额定电压，确保断路器能够承
受系统电压。
使用环境
产品的技术含量和附加值，以应对市场竞争的压力。
02
行业标准挑战
行业标准的不断提高将对塑壳式断路器企业提出更高的要求，企业需要
加强技术研发和品质管理，确保产品符合行业标准。
03
市场需求机遇
随着电力行业的快速发展和新能源市场的不断扩大，塑壳式断路器市场
需求将继续保持增长态势，为企业提供了广阔的市场空间和发展机遇。
塑壳式断路器介 绍
汇报人：XX
目录
• 断路器基本概念与原理 • 塑壳式断路器主要类型及参数 • 选型与应用场景分析 • 安装、使用与维护保养方法 • 故障诊断与排除技巧分享 • 市场发展趋势及前景展望
01
断路器基本概念与原理
断路器定义及作用
01
断路器是一种用于在电路中自动 接通、分断或切换电流的电器设 备。
02
其主要作用是在电路发生过载、 短路等异常情况时，自动切断电 流，保护电路和设备免受损坏。
塑壳断路器(mccb)技术参数
塑壳断路器(mccb)技术参数塑壳断路器（MCCB）是一种用于低压电路保护和控制的开关设备。
以下是一些常见的MCCB技术参数：1. 额定电流（Rated Current）：表示MCCB可以安全承载的额定电流值，通常以安培（A）为单位，如100A、200A等。
2. 额定电压（Rated Voltage）：表示MCCB可以安全工作的额定电压值，通常以伏特（V）为单位，如220V、380V等。
3. 额定短路切断能力（Rated Breaking Capacity）：表示MCCB在短路情况下可以安全切断电路并承受的最大短路电流值，通常以安培（A）为单位，如10kA、20kA等。
4. 极数（Number of Poles）：表示MCCB的开关极数，通常有1P、2P、3P和4P等选项。
5. 使用类别（Utilization Category）：表示MCCB的使用条件和应用范围，主要分为A类、B类、C类和D类等。
6. 隔离开断能力（Isolation Breaking Capacity）：表示MCCB在正常工作状态下可以安全隔离的最大电流值，通常以安培（A）为单位。
7. 过载保护特性（Overload Protection Characteristics）：表示MCCB 对电路过载情况的保护能力，通常根据国际电工委员会（IEC）标准划分为几个类别，如型号B、C、D等。
8. 短路保护特性（Short Circuit Protection Characteristics）：表示MCCB对电路短路情况的保护能力，通常根据国际电工委员会（IEC）标准划分为几个类别，如型号B、C、D等。
这些技术参数可以根据具体的MCCB型号和规格而有所差异，用户在选择和使用MCCB时应根据实际需要和电路要求进行合理的选择。
塑壳断路器(mccb)技术参数
塑壳断路器(mccb)技术参数
塑壳断路器（MCCB）的技术参数主要包括：
1. 额定工作电压：AC400V。
2. 额定绝缘电压：AC500V。
3. 额定冲击电压：8kV。
4. 额定短路接通能力：在制造厂规定的额定工作电压、额定频率以及一定的cos φ（对于交流）或时间常数（对于直流）下，断路器的接通短路电流的
能力值，用最大预期峰值电流表示。
对于交流断路器，额定短路接通能力应不小于额定极限短路分断能力乘以表1中所列系数N的乘积；对于直流，Icm应≥Icu。
N为短路接通能力/短路分断能力，表中所列为要求的最小值。
Icm持续的时间应≥，即断路器应在短延时脱扣器的最大延时范围内保持闭
合的能力，此时它的瞬时脱扣器不动作，而由下级开关瞬动切除短路故障，或本级短延时时间到，由本开关切断短路故障，从而保证系统的选择性保护。
5. 保护与选择性：对于接有几台电动机的配电线路上的断路器，要考核的3倍Ir1下的可返回时间≥线路中最大起动电流的电动机的起动时间。
可返回
时间一般有l～15s数档，在设计时可按电动机实际起动时间选用其中的一档。
6. 极数：3P。
7. 频率：50/60Hz。
以上参数仅供参考，如需获取更准确的信息，建议查阅塑壳断路器（MCCB）的使用说明书或向专业人士咨询。

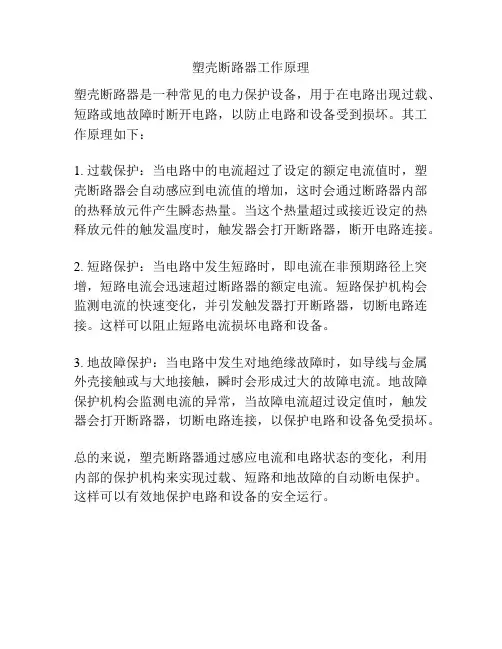

塑壳断路器工作原理
塑壳断路器工作原理
塑壳断路器是一种常见的电力保护设备，用于在电路出现过载、短路或地故障时断开电路，以防止电路和设备受到损坏。
其工作原理如下：
1. 过载保护：当电路中的电流超过了设定的额定电流值时，塑壳断路器会自动感应到电流值的增加，这时会通过断路器内部的热释放元件产生瞬态热量。
当这个热量超过或接近设定的热释放元件的触发温度时，触发器会打开断路器，断开电路连接。
2. 短路保护：当电路中发生短路时，即电流在非预期路径上突增，短路电流会迅速超过断路器的额定电流。
短路保护机构会监测电流的快速变化，并引发触发器打开断路器，切断电路连接。
这样可以阻止短路电流损坏电路和设备。
3. 地故障保护：当电路中发生对地绝缘故障时，如导线与金属外壳接触或与大地接触，瞬时会形成过大的故障电流。
地故障保护机构会监测电流的异常，当故障电流超过设定值时，触发器会打开断路器，切断电路连接，以保护电路和设备免受损坏。
总的来说，塑壳断路器通过感应电流和电路状态的变化，利用内部的保护机构来实现过载、短路和地故障的自动断电保护。
这样可以有效地保护电路和设备的安全运行。
框架断路器和塑壳断路器的区别
壳断路器之间的区别展开了详细谈论。
1.框架断路器组成一个固定式框架式断路器主要有：断路器本体，脱扣单元，附件组成。
组成一个抽出式框架式断路器主要有：断路器本体，移动部分，固定部分，脱扣单元，附件组成。
在民用建筑设计中低压断路器主要用于线路的过载、短路、过电流、失压、欠压、接地、漏电、双电源自动切换及电动机的不频繁起动时的保护、操作等用途，其选择原则除遵守低压电器设备的使用环境特征等基本原则外尚应考虑如下条件： 1）断路器的额定电压不应小于线路额定电压；2）断路器额定电流与过流脱扣器的额定电流不小于线路的计算电流；3）断路器的额定短路分断能力不小于线路中最大短路电流；4）选择型配电断路器需考虑短延时短路通断能力和延时保护级间配合；5）断路器欠压脱扣器额定电压等于线路额定电压；6）当用于电动机保护时，则选择断路器需考虑电动机的起动电流并使之在起时间内不动作；设计计算见“工业与民用配电设计手册”。
2.塑壳断路器塑壳断路器也被称为装置式断路器，所有的零件都密封于塑料外壳中，辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化。
由于结构非常紧凑，塑壳断路器基本无法检修。
其多采用手动操作，大容量可选择电动分合。
由于电子式过电流脱扣器的应用，塑壳断路器也可分为A类和B类两种，B类具有良好的三段保护特性，但由于价格因素，采用热磁式脱扣器的A类产品的市场占有率更高。
一般热磁式塑壳断路器为非选择性断路器，仅有过载长延时及短路瞬时两种保护方式，能。
工作原理低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。
当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。
塑壳断路器使用方法
塑壳断路器使用方法塑壳断路器是一种常见的保护电路设备，具有过载保护、短路保护、欠压保护等多种功能，适用于家庭和工业领域中的电气设备。
本文将介绍塑壳断路器的基本使用方法和注意事项，以确保安全可靠地使用。
塑壳断路器的组成和工作原理首先，我们来了解一下塑壳断路器的组成和工作原理。
塑壳断路器主要由三部分组成：触头、弹簧和触发装置。
当电路通过断路器时，触头将关闭断路器并让电流通过。
如果电流达到了断路器的额定值，触发装置就会感应并触发弹簧，将触头从断路器中拆开，从而切断电流。
塑壳断路器的基本使用方法接下来，我们将介绍塑壳断路器的基本使用方法。
选择合适的断路器在使用塑壳断路器之前，我们必须确认断路器的额定值是否符合电路的要求，这包括电流值、额定电压和频率等。
在购买和安装断路器时，我们应该参考电路的需求和化验表来选择合适的断路器。
安装断路器在安装断路器之前，我们需要先断开电路电源。
接下来，将断路器固定在贴合的导轨上，插入丙线和零线，确保线路连接正确。
最后，关闭塑壳断路器，在电路前插入塑壳断路器。
测试断路器在使用塑壳断路器之前，我们应该先测试它是否正常工作。
关闭电路电源后，打开塑壳断路器，检查触头是否正常关闭。
接着，在电路中加入一个电流表，调整到刚好达到断路器的额定值，然后检查塑壳断路器是否会触发分离开开关。
维护塑壳断路器在使用塑壳断路器的过程中，我们还必须记住定期维护和检查这一设备。
在长时间使用后，塑壳断路器的连接可能松动，这可能会导致故障和危险。
因此，我们建议每半年检查一次塑壳断路器的连接并加紧插头。
此外，我们还应该定期检查触头和弹簧，确保它们不受腐蚀，表面没有磨损或破损。
如果发现问题，应及时清洁或更换它们。
塑壳断路器的注意事项在使用塑壳断路器时，还需注意一些重要的细节，以确保安全和正确操作。
•避免长时间超过额定值的电流通过塑壳断路器；•在进行维护和检查前，必须先关闭电源并将电气设备与塑壳断路器隔离；•不要在不专业的情况下自己修理塑壳断路器，以免造成危险。
