春季学期《模具制造工艺及设备》试卷(A卷答案)
模具制造工艺试卷A

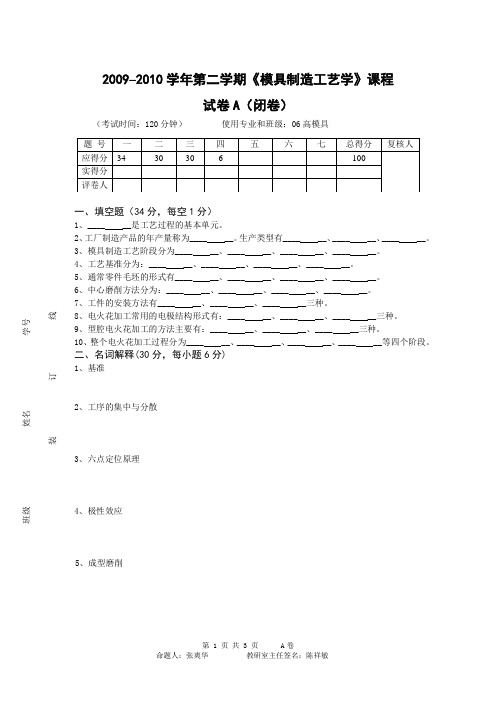

2009–2010学年第二学期《模具制造工艺学》课程试卷A（闭卷）（考试时间：120分钟）使用专业和班级：06高模具一、填空题（34分，每空1分）1、____ __是工艺过程的基本单元。
2、工厂制造产品的年产量称为____ __。
生产类型有____ __、____ __、____ __。
3、模具制造工艺阶段分为____ __、____ __、____ __、____ __。
4、工艺基准分为：____ __、____ __、____ __、____ __。
5、通常零件毛坯的形式有____ __、____ __、____ __、____ __。
6、中心磨削方法分为：____ __、____ __、____ __、____ __。
7、工件的安装方法有____ __、____ __、____ __三种。
8、电火花加工常用的电极结构形式有：____ __、____ __、____ __三种。
9、型腔电火花加工的方法主要有：____ __、____ __、____ __三种。
10、整个电火花加工过程分为____ __、____ __、____ __、____ __等四个阶段。
二、名词解释(30分，每小题6分)1、基准2、工序的集中与分散3、六点定位原理4、极性效应5、成型磨削三、问答题。
（30分，每题6分）1、为什么在利用电火花单电极加工工件时多采用平动头？2、精基准的选择原则有哪些？3、利用电火花放电加工工件必须具备的三个条件是什么？4、请简述一下周铣加工的两种不同方式。
5、生产中常见的磨孔质量问题有哪些？四、分析题（6分）根据所给模柄的图形，写出其加工工艺。
模具制造工艺学题库及答案
模具制造工艺学题库及答案一、填空题1.模具加工工艺规程一般包括模具、、和、工件的检验方法、切削用量和时间定额等。
2.模具零件常用的毛坯主要有、、和半成品件四种。
3.工序可分为、、和走刀（行程）。
4.安装方法可以归纳为、和采用夹具安装法等。
5.工件在加工之前，使同一批工件在机床或夹具上占据某一正确位置的过程称为，然后将其固定使其在加工过程保持位置不变的操作称为。
6.定位精基准的选择有以下原则：为保证工件加工表面获得较高的加工精度应遵守基准原则；为保证各表面间都能获得较高的位置精度，多数工序所选择的精定位基准，应遵守基准原则。
其次还可以根据工件的加工要求可按互为基准和自为基准选择精定位基准。
7.一个或一组工人，在一个对同一个或同时对几个工件所连续完成的那部分称为工序。
8.零件加工后的实际几何参数（尺寸、形状和位置）与理想几何参数的符合程度称为，而它们之间的称为加工误差。
9.研磨导柱常出现的缺陷是。
10.模座的加工主要是和的加工。
为了使加工方便和容易保证加工要求，在个工艺阶段应先加工，后加工。
11.确定加工余量的方法有法、法和法，其中在模具生产中被广泛采用是法。
12.端铣有对称端铣、和三种。
13.圆周铣削法有和两种。
14.在平面加工中常用的加工方法为、和三种。
15.铣削方法有和两种。
16.车削加工一般可分为四种，即、、和。
17.钻孔常用的刀具为。
18.扩孔常用的刀具为。
19.铰孔的主要加工方法有和两大类。
20.进行内圆磨削时，由于砂轮的直径受到孔径大小的限制，因而磨小孔时多取砂轮直径为孔径的左右。
21.常用的精密孔加工包括和两类。
22.加工这种孔系时，一般先加工好，然后再加工所有的孔。
23.按照砂轮的形状，成形砂轮的修整方法有两种，即的修整和的修整。
24.修整砂轮角度的夹具是按照原理设计的。
25.用于成形磨削的夹具有、正弦磁力台、和万能夹具。
26.正弦精密平口钳按正弦原理构成，主要由和组成。
27.正弦精密平口钳用于磨削工件上的斜面，其最大的倾斜角度为。
模具制造工艺考试卷试题库题集.docx
一、单项选择题（本大题共15 小题，每小题 1 分，共 15 分。
）请将答案填写在题干后的括号内。
1、下列工件最适合成型磨削加工的是C。
A、凹模； B 、型腔； C 、凹模镶块；D、紫铜电极。
2、在不同生产类型下，同一产品的工艺过程是C。
A、相同的； B 、相似的； C 、不同的；3、下列关于数控机床坐标系说法正确的是A。
A、工件坐标系的方向和机床坐标系的方向一致；B、工件坐标系和机床坐标系都是操作者设定的；C、机床坐标系的原点就是工件编程的原点。
4、要提高电火花加工的工件表面质量，应考虑：B。
A 、使脉冲宽度增大； B、使电流峰值减小； C、增大放电间隙。
5、铰孔主要用于加工C。
A、大尺寸孔；B、盲孔和深孔；C、中小尺寸未淬硬的孔；D、中小尺寸已淬硬的孔。
6、对有色金属零件的外园表面加工，当精度要求为IT6 ，R a＝ 0.4 μm时，它的终了加工方法应该采用A。
A、精车； B 、精磨； C 、粗磨； D、研磨。
7、下列 A C 可超声波切割加工。
A、陶瓷B、紫铜C、玻璃D、塑料8、下列 A B C D可制作模具电铸成形的原模（母模）。
A、塑料B、石膏C、金属材料D、环氧树脂9、对塑料模浇口套的装配，下列说法正确的有： B C。
A、浇口套与定模板采用间隙配合B、浇口套的压入端不允许有导入斜度C、常将浇口套的压入端加工成小圆角D、在浇口套的导入斜度加工时不需留有修磨余量10、分散装配的特点是： AA、适合成批生产 B 、生产效率低 C、装配周期长 D、装配工人少11、工序集中到极限时，把零件加工到图样规定的要求的工序应该是A。
A、一个； B 、二个； C 、多个。
12、在机械加工工艺规程中的安装是指D。
A、刀具在机床上的装夹过程； B 、工件更换机床时所发生的装卸工作；C、工件在机床上装卸所完成的工艺过程；D、工件在机床上的定位和夹紧过程。
13、零件机械加工顺序的安排，一般应遵循A的原则。
A、先加工基准表面，后加工其它表面；B、先加工次要表面，后加工主要表面；C、先加工孔和型腔，后加工平面。
《模具制造工艺学》试卷及答案-12页精选文档
模具制造工艺学复习试题一、判断题：正确的打符号√，错误的打符号×。
1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来 （ √ ）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次 （ × ）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。
（ √ ）4、在加工过程中直接保证的尺寸等称为封闭环。
（ × ）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面 （ × ）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。
（ × ）7、周磨加工精度较高，适用于精磨。
（ √ ）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。
（ √ ）9、成形磨削中，凸模必须设计为镶拼结构。
（ × ）10、电火花成型加工适宜加工低刚度工件及微细加工。
（ √ ） 11.工件加工前在机床或夹具上占有一个固定的位置称做定位。
（ × ）12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分析。
（ × ）13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。
（ √ ）14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。
（ √ ）15. 电火花成型加工放电通道中心温度可达2000℃以上 （ × ）16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面 （ √ ）17、电火花线切割的尺寸精度达不到01.0 mm 。
（ × ） 18、3B 编程时，对于平行于X 轴或Y 轴的直线、当X 或Y 为零时、X 、Y 值均可不写、但分隔符号必须保留。
（ √ ）19、模具常用的装配方法有完全互换法、修配法和调整法 （ √ ）20、绿色产品的特征是小型化、多功能、使用安全和方便、可回收利用（√）二、选择题：1、在不同的生产类型下，同一产品的工艺过程是（ C ）A、相同的；B、相似的；C、不同的。
模具制造工艺学试卷及答案精编版
模具制造工艺学试卷及答案公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-模具制造工艺学复习试题一、判断题：正确的打符号√，错误的打符号×。
1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来（√）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次（×）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。
（√）4、在加工过程中直接保证的尺寸等称为封闭环。
（×）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。
（×）7、周磨加工精度较高，适用于精磨。
（√）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。
（√）9、成形磨削中，凸模必须设计为镶拼结构。
（×）10、电火花成型加工适宜加工低刚度工件及微细加工。
（√）11.工件加工前在机床或夹具上占有一个固定的位置称做定位。
（×）12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分析。
（×）13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。
（√）14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。
（√）15. 电火花成型加工放电通道中心温度可达2000℃以上（×）16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面（√）17、电火花线切割的尺寸精度达不到01mm。
（×）.018、3B编程时，对于平行于X轴或Y轴的直线、当X或Y为零时、X、Y值均可不写、但分隔符号必须保留。
（√）19、模具常用的装配方法有完全互换法、修配法和调整法（√）20、绿色产品的特征是小型化、多功能、使用安全和方便、可回收利用（√）二、选择题：1、在不同的生产类型下，同一产品的工艺过程是（ C ）A、相同的；B、相似的；C、不同的。
模具制造工艺练习题一及答案
一．判断正确错误1.表面的微观几何性质主要是指表面粗糙度。
（对）2.产品的装配精度包括：相互位置精度、相对运动精度和相互配合精度。
相互接触精度（错）P35二．单项选择正确1.在切削加工时，下列哪个因素对表面粗糙度没有影响？（ d ）a.刀具几何形状b.切削用量c.工件材料d.检测方法2.磨削表层裂纹是由于表面层（a）的结果。
a.残余应力作用b.氧化c.材料成分不匀d.产生回火3. 当零件表面层有残余压应力时，（ a ）表面层对腐蚀作用的敏感性。
a.降低了b.增加了c.不影响d.有时会影响4. 磨削加工中，大部分切削热传给了（ b）。
a.机床b.工件c.砂轮d.切屑三．多项选择正确1.机械加工时，工件表面残余应力产生的原因有（ a b d ）。
a.塑性变形b.表面烧伤c.切削过程中的振动d.金相组织变化2.凸模轴套类零件的加工特点是外形加工，对外圆与内圆有（ b ）要求，端面与轴线有（ c ）要求，不允许有沟槽出现。
a.平行度b.同轴度c.垂直度d.对称度e.圆柱度3.凹模板类零件的加工特点是：型腔加工，型腔与型腔之间有（d）要求，面与面之间有（ d ）要求，经常采用镶拼结构。
P120a.位置度b.同轴度c.垂直度d.平行度e.倾斜度四．填空1.模具制造过程包括：技术准备、材料准备、模具零组件加工、装配调试和试模鉴定。
P52.模具制造工艺规程编制一般包括：分析模具的工艺性，确定毛坯形式，进行二类工具的设计和工艺编制，编制工艺规程。
P73.模具零件的结构工艺性包括：尽可能采用标准化设计，便于在机床上定位安装，零部件应足够的刚度，方便加工及检验。
P144.模具的技术要求有：具有较高的刚度、强度、表面的耐磨性能及抗冲击性能；形状及尺寸精度较高，表面粗糙度值低；模具零件标准化；凸凹模保持合理的间隙P45.模具的毛坯种类一般包括：型材毛坯，铸造毛坯及锻造毛坯。
P96.加工模具时，常用成形车削包括：球面车削、成型车刀车削及仿形车削。
2012—2013学年度第一学期《模具制造技术》试卷A及答案
2012—2013学年度第一学期《模具制造技术》一、 填空题（20分）每空1分，标准答案见横线内，答上括号内容仍算对，顺序可变动。
1、研磨抛光加工一般要经过 粗研磨 、 细研磨 、 精研磨 、 抛光 四个阶段。
2、电火花加工中，一次脉冲放电的过程可分为 电离 、 放电 、 热膨胀 、 抛出金属 和消电离等几个连续阶段。
3、电火花线切割加工前应将电极丝调整到切割的起始位置上，其调整方法有 目测法 、 火花法 、 自动找中心 。
4、电火花加工中，常用的保证配合间隙要求的工艺方法有 直接法 、 混合法 、 修配凸模法 、 二次电极法 。
5、坐标磨床进行磨削加工的基本方法有 内孔磨削 、 外圆磨削 、 锥孔磨削 、 平面磨削 、 侧磨 。
二、判断题（20分）（括号内正确的填√错误的填×） 每小题2分，答案见括号内1、硬模的工作零件精加工多安排终热处理前进行。
（ × ）2、锻造模具工作零件的毛坯，仅为获得合理的几何形状和尺寸。
（ × ）3、抛光加工不仅能降低零件表面粗糙度，还能提高零件的形状精度和位置精度。
（ × ）4、按研磨抛光剂使用的条件分：湿研、干研、半干研。
干研一般用于精研。
（ √ ）5、用电火花加工零件时，最后采用精电规准来降低零件表面粗糙度值。
（ √ ）6、在超声波加工工艺中变幅杆的作用是改变工作频率。
（ × ）7、塑料制件上的图纹一般是凸起的，模具型腔中的图纹便是凹入，且用光化学腐蚀加工。
（ √ ）8、电铸加工中，电铸溶液中含有一定比例的电铸材料金属的盐。
（ √ ）9、电解加工中，阳极接工具电极，阴极接工件。
（ × ）10、陶瓷型铸造是以模芯制陶瓷铸腔，再以陶瓷铸腔浇注模具零件。
（ √ ）三、选择题（10分）每小题2分，答案见括号内。
1、闭式冷挤压成型工艺适用（ C ）的型腔加工。
A 面积大、型腔深、精度低B 面积小、型腔深、精度低C 面积小、型腔深、精度高D 面积大、型腔浅、精度低 2、电火花线切割精加工时选择的电规准为（ B ）。
模具制造工艺试卷
一．填空题（共 26 分，每空 1 分）1、锌合金凹模的漏料孔既可采用机械加工方法获得，也可在浇注时使用漏料孔芯浇出。
而漏料孔芯可用耐火砖或红砖制成，也可用型砂制成。
2、型腔的冷挤压加工分为开式挤压和闭式挤压两种形式。
3、制陶瓷型所用的造型材料包括耐火材料、粘结剂、催化剂、脱模剂、透气剂4、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应高出型面 0.05～0.10 mm，复位杆端面应低于分型面 0.02～0.05 mm。
5、互换装配法制成分为完全互换法和不完全互换法。
7、模具生产属单件小批生产，在装配工艺上多采用修配法和调整法来保证装配精度。
8、砂型铸造法的工艺过程熔化合金、预热、浇注3、冷挤压的工艺凸模由工作部分、过渡部分、导向部分三部分组成。
4、常用的制造模具用的树脂有：聚脂树脂、酚醛树脂、环氧树脂、塑料钢。
7、锌合金模具的铸造方法，按模具用途和要求不同大致可分为砂型铸造、金属型铸造、石膏型铸造。
8、金属型铸造法的工艺过程制作样件、铸型制作、浇注合金。
1．合并加工修配法是把两个或两个以上的零件装配在一起后，再进行机械加工，以达到装配精度要求。
4、在封闭式冷挤压时，将型腔毛坯置于模套的作用是限制模坯金属的径向流，防止坯料破裂。
1、注射模的结构组成由成型零件和结构零件组成。
2、板类零件的加工主要工序有铣削、平磨、孔系加工和平磨。
3、模板上的主要孔系加工工方法有坐标镗、双轴坐标镗、数控坐标镗、卧式镗床4、超声波抛光是利用超声振动的能量，通过机械装置对型腔表面进行抛光加工的一种工艺方法。
5、凸模的非圆形工作型面分为平面结构和非平面结构两种，其中加工难度较大的是非平面结构型。
6、冷冲模模架是由上模座、下模座、导柱和导套组成：7、在导柱的加工过程中，外圆柱面的车削和磨削都是两端中心孔定位，这样可使外圆柱面的设计基准与工艺基准重合。
8、成形夹具磨削法常使用正弦精密平口钳和正弦精密磁力台等夹具。
9、生产过程中为改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程称为工艺过程。
模具制造工艺学试卷
模具制造工艺学试卷题得分评卷人试卷代号: 答题要答题内江职业技术学院《模具制造工艺学》试题不要答内不要 1、挤压法修整中心孔一般用于精度要求较高的中心孔（）线内不（闭卷）封线内 2、研磨导柱和导套用的研磨套和研磨棒一般用铸铁制造（）密封线3、铰孔是对淬硬后的孔进形精加工的一种加工方法（）年月4、孔的珩磨能修正前道工序产生的几何形状误差和轴线位移误差（）题号一二三四五总分分数 5、压印修配法是一种钳工加工方法（）6、工步是在加工表面不变，加工工具可变的情况下，所完成的那一部分工序。
（）得分评卷人准考证号 7、零件结构的工艺性好是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法方便地加工出来。
（）学号 1．合并加工修配法是把或的零件装配在一起后，再8、在加工过程中直接保证的尺寸等称为封闭环。
（）进行，以达到装配精度要求。
9、量具的选择主要是根据被检零件的形状和尺寸精度来决定。
（）姓名2．常用的制造模具用的树脂有：、、以10、若被磨削工件是凸圆弧，则修整凹圆弧砂轮的半径比工件圆弧小。
及。
班级（）3、制陶瓷型所用的造型材料包括、、以得分评卷人及、、。
4、在封闭式冷挤压时，将型腔毛坯置于模套的作用是限制，防止。
1．装配尺寸链5．互换装配法分为和。
6、砂型铸造法的工艺过程、、。
7、锌合金凹模的漏料孔既可采用方法获得，也可在浇注时使用浇出。
而漏料孔芯可用制成，也可用。
《模具制造工艺学》试题第1页《模具制造工艺学》试题第2页（共6页）题答题要答题不要答内不要线内不封线内密封线冲裁模试模时出现凸、凹模刃口相碰的缺陷，找出其产生的原因以及调整方2．热挤压 2．法。
（12分）3．分组装配法3．拉深模试模时出现制件起皱的缺陷，找出其产生的原因以及调整方法。
（10得分评卷人分）1．冷挤压时是否需要使用润滑剂？为什么？（10分）《模具制造工艺学》试题第3页《模具制造工艺学》试题第4页（共6页）题答题 4．如图所示，试述塑料模大型芯的固定方式装配顺序。
模具制造工艺与设备-II卷答案
得分评分人《模具制造工艺与设备》考试试卷Ⅱ专业班级: 学号 姓名）2.模具零件常见的毛坯：铸件、 锻件 、型材（板料）和焊接件.3. 模座的主要加工是平面和 孔系 的加工.4.冲孔零件的尺寸精度取决于 凸 模刃口尺寸.5.成形磨削的方法有 砂轮 磨削法和夹具磨削法两种.6.模具零件分为模具工作零件和模具的 结构 零件.7.机械加工中，用已经加工过的表面作定位基准则称为 精基准 . 8.安装（装夹）是工件在机床上正确地 定位 和夹紧. 9.在划分工序时可以采用工序集中和 工序分散 的原则.10.导柱在热处理后修正中心孔，目的是消除 热处理 过程中产生的变形和其它缺陷，获得精确定位，保证形状和位置精度的要求. 二、单项选择题，请将答案依次填入对应题号（每题2分，共20分）1. 研磨用于内外圆柱面及平面加工，可提高（ C ），降低表面粗糙度 A 、尺寸精度 B 、生产效率C 、形状精度 D 、位置精度2. 淬火一般安排在（ C ）A 、毛坯制造之后B 、粗加工之后C 、磨削之前D 、磨削之后3.工艺过程不包括：（ A ） A 、机床调试过程B 、零件机械加工工艺过程 C 、装配工艺过程 D 、毛坯制造工艺过程4.在不同的生产类型下，同一产品的工艺过程是（ B ）A 、相同的B 、不同的C 、相似的5.下列加工凸缘式模柄的工作都由一个工人连续完成，不能算作一道工序的是（ C ）A 、车外圆并倒角B 、车端面钻中心孔C 、铣键槽并去毛刺 C 、磨外圆 6.标准模架通常是指上、下模架和（D ） A 、模柄 B 、型芯/型腔 C 、动模/定模D 、导柱/导套7. 轴类零件在各道工序中均采用中心孔作定位基准，是符合（ D ） A 、基准重合原则 B 、自为基准原则C 、互为基准原则 D 、基准统一原则 8.IT6级精度淬火外圆表面常采用的加工路线是（D ）。
A 、粗车-半精车-精车 B 、粗车-半精车C 、粗车-粗磨D 、粗车-半精车-粗磨-精磨9. 导套材料40号钢，要求硬度为58-62HRC ，内圆精度为IT7,Ra0.2μm,则内孔加工方案可选（ D ）A 、钻孔-拉孔B 、钻孔-扩孔-精校C 、钻孔-扩孔-粗磨-精磨-研磨D 、钻孔-镗孔-粗磨-精磨-研磨 10. 铰孔主要用于加工（ D ）A 、大尺寸孔B 、中小尺寸已淬硬孔C 、盲孔、深孔D 、中小尺寸未淬硬孔得分评分人得分评分人得分评分人三、判断题（正确的打“√”，错误的打“×”，每题2分，共20分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2010 年 春季学期 机械设计制造及自动化&汽车服务工程 专业
《模具制造工艺及设备》
期末试卷（A卷答案）
卷面总分： 100分 答题时间： 100分钟
专业 年级 班级 姓名 学号
题
号
一 二 三 四 五 六 七 八 九 十 总分
得
分
题目一
一、填空（26分）
1．模具制造的基本要求是（制造精度高）、（使用寿命长）、（制造周期短）、（模具
成本低）。
2．模具的主要加工方法是（机械加工）、（特种加工）、（塑性加工）、（铸造）。
3．冲模上、下模座的机械加工包括：（铣削）、（刨削）、（磨削）、（坐标镗）、（摇
臂钻）。
4. 坐标镗床加工精度可达（0.005～0.01）毫米，表面粗糙度为（0.8um）。
5．成型磨削的方法有两种（成型砂轮磨削法）、（夹具磨削法）。
6.电火花加工是直接利用（电能）、（热能）对金属进行加工。
7．导柱、导套热处理方法是（渗碳）、（淬火），表面硬度要求为：导柱（HRC 56～
58）；导套（HRC 50～52）。
8．成型砂轮的修整方法有（砂轮角度的修整）、（圆弧砂轮的修整）、（非圆弧曲面
砂轮的修整）。
题目二
二、选择题（每题2分，共20分）
1、轴类零件在一台车床上车端面、外圆和切断。此时工序为 （ A ）。
A一个 B两个 C三个 D四个
2、下列不属于型腔加工方法的是 （ B ）
A电火花成形 B线切割 C普通铣削 D数控铣削
3 、下列属于平面加工方法的是 （ A，B，C ）
A刨削 B磨削 C铣削 D铰削
4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra.8um则加工方案可选
（ A ）
A粗车—半精车—粗磨—精磨 B粗车—半精车—精车
C粗车—半精车—粗磨
5、简要说明零件加工所经过的工艺路线的卡片是 （A ）
A机械加工工艺过程卡 B 机械加工工艺卡 C机械加工工序卡
6、钻孔主要用于加工 （A，B，C）
A 大尺寸孔 B 盲孔、深孔 C 中小尺寸未淬硬孔 D中小尺寸已淬硬孔
7、下列不属于平面加工方法的是 （D ）
A刨削 B磨削 C铣削 D铰削
8、铰孔主要用于加工 （C ）
A 大尺寸孔 B 盲孔、深孔 C 中小尺寸未淬硬孔 D中小尺寸已淬硬孔
9、对于非圆型孔的凹模加工，正确的加工方法是：（ B ）
A 可以用铣削加工铸件型孔 B 可以用铣削作半精加工
C 可用成型磨削作精加工
10、对于非圆凸模加工，不正确的加工方法是：（ B ）
A可用刨削作粗加工 B淬火后，可用精刨作精加工
C 可用成型磨削作精加工
题目三
三、对冲裁凸模和凹模的技术要求主要有哪些?（7分）
答：1．尺寸精度
当凸模和凹模分别加工时必须使它们的制造公差之和小于间隙的公差；
2．表面形状和位置精度
对凸模和凹模的表面形状的要求是:侧壁应该平行,或稍有斜度。
对凸模和凹模的位置精度要求如下：圆形凸模的工作部分对装合部分的不同心
度误差,不得超过工作部分公差的一半；凸模的端面应与中心线垂直；连续模、复合
模和多凸模的冲裁模的凹模，都有位置精度要求，其公差的大小根据冲件的位置精
度而定。
3．表面光洁、刃口锋利
要求刃口部分的表面粗糙度Ra≤0.4，装合表面的粗糙度Ra≤0.8，其余粗糙度
Ra≤1.6。
4．硬度
凹摸工作部分的淬火硬度为HRC60～64，比凸
模的淬火硬度（HRC58 ～ 62）稍高。
题目四
四、如何在立式铣床加工时提高孔系的加工精度？（4分）
答：孔间距离精度较低，一般为0.06～0.08毫米。为了提高孔系的加工精度，可
在立式铣床的纵向和横向附加块规和百分表测量装置。这种测量装置能够准确地控
制工作台移动的距离，孔间距离精度可达0.02毫米。
题目五
五、论述凹模的加工工艺过程。（8分）
答：(1)下料：凹模毛坯采用轧制的钢料，在锯床上切断。
(2)锻造：将毛坯锻成矩形。
(3)热处理：退火。经过锻造的毛坯必须进行退火，以消除锻造后的内应力，
并改善其加工性能。
(4)粗加工：刨六个面。
(5)磨：磨上下两平面和互相垂直的两侧面。
(6)划线：以已磨过的互相垂直的两侧面为基准，划出凹模中心线和各孔位置，
然后按照事先加工好的凹模样板划出型孔的轮廓线。
(7)工作型孔粗加工：先沿型孔的轮廓钻孔，除去中间的废料，然后，在立式
铣床上按划线加工型孔，留精修余量0.15～0.25毫米(单面)。
(8)型孔精加工：钳工锉修型孔，并随时用凹模样板校验，然后，锉出型孔的
斜度。
(9)孔加工；加工各销钉孔和螺钉过孔。
(10)热处理：淬火、回火HRC 60～64。
题目六
六、常用模具的加工方法有哪些？各适用于加工的哪个阶段？（5分）
答：1)机械加工：粗、精加工、2)特种加工：精加工、3)塑性加工：锻造： 毛坯、
冷挤压：精加工、 铸造： 毛坯、焊接： 粗加工
题目七
七、回答电火花加工特点（10分）
答：1.成型电极放电加工，无宏观切削力；2.电极相对工件做简单或复杂的运动；
3.工件与电极之间的相对位置可手动控制或自动控制；4.加工一般浸在煤油中进行；
5.一般只能用于加工金属等导电材料，只有在特定条件下才能加工半导体和非导电体
材料；6.加工速度一般较慢，效率较低，且最小角部半径有限制。
题目八
八、完成下图中所示模具零件的工艺路线：（20分）
导套的加工工艺路线
工序号 工序名称 工序内容
1 下料 按尺寸￠52mm×115mm切断
2 车外圆及内孔 车端面保证长度113mm
钻￠32mm孔至￠30mm、车￠45mm外圆至￠45.4mm、
倒角、车3×1退刀槽至尺寸、镗￠32mm孔至￠31.6mm
、镗油槽镗￠32mm孔至尺寸、倒角
3 车外缘 倒角 车￠48mm的外圆至尺寸
车端面保证长度110mm、倒内外圆角
4 检验
5 热处理 按热处理工艺进行，保证渗碳层深度0.8~1.2mm，硬
度50~52HRC
6 磨内外圆 磨45mm外圆达图样要求
磨32mm内孔，留研磨量0.01mm
7 研磨内孔 研磨￠32mm孔达图样要求、研磨圆弧
8 检验
