基本元器件的规范化图形
电路元器件图形符号

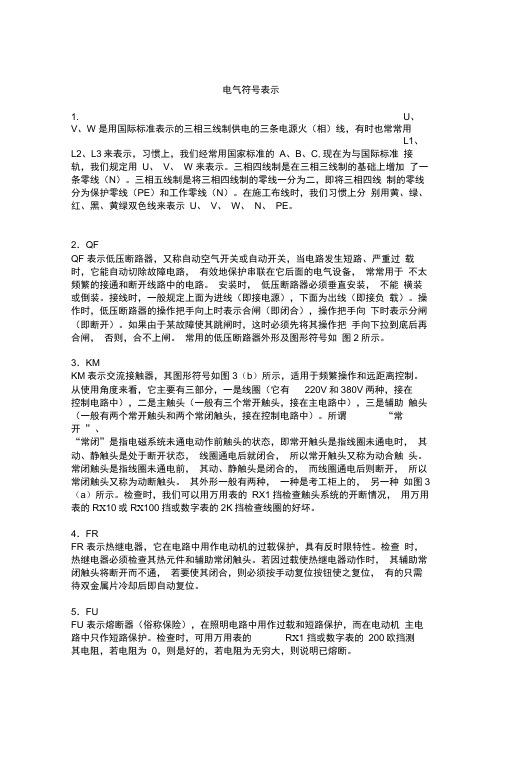

电气符号表示1. U、V、W 是用国际标准表示的三相三线制供电的三条电源火（相）线，有时也常常用L1、L2、L3来表示，习惯上，我们经常用国家标准的A、B、C,现在为与国际标准接轨，我们规定用U、V、W 来表示。
三相四线制是在三相三线制的基础上增加了一条零线（N）。
三相五线制是将三相四线制的零线一分为二，即将三相四线制的零线分为保护零线（PE）和工作零线（N）。
在施工布线时，我们习惯上分别用黄、绿、红、黑、黄绿双色线来表示U、V、W、N、PE。
2．QFQF 表示低压断路器，又称自动空气开关或自动开关，当电路发生短路、严重过载时，它能自动切除故障电路，有效地保护串联在它后面的电气设备，常常用于不太频繁的接通和断开线路中的电路。
安装时，低压断路器必须垂直安装，不能横装或倒装。
接线时，一般规定上面为进线（即接电源），下面为出线（即接负载）。
操作时，低压断路器的操作把手向上时表示合闸（即闭合），操作把手向下时表示分闸（即断开）。
如果由于某故障使其跳闸时，这时必须先将其操作把手向下拉到底后再合闸，否则，合不上闸。
常用的低压断路器外形及图形符号如图2所示。
3．KMKM表示交流接触器，其图形符号如图3（b）所示，适用于频繁操作和远距离控制。
从使用角度来看，它主要有三部分，一是线圈（它有220V和380V两种，接在控制电路中），二是主触头（一般有三个常开触头，接在主电路中），三是辅助触头（一般有两个常开触头和两个常闭触头，接在控制电路中）。
所谓“常开”、“常闭”是指电磁系统未通电动作前触头的状态，即常开触头是指线圈未通电时，其动、静触头是处于断开状态，线圈通电后就闭合，所以常开触头又称为动合触头。
常闭触头是指线圈未通电前，其动、静触头是闭合的，而线圈通电后则断开，所以常闭触头又称为动断触头。
其外形一般有两种，一种是考工柜上的，另一种如图3（a）所示。
检查时，我们可以用万用表的RX1挡检查触头系统的开断情况，用万用表的R X10或R X100挡或数字表的2K挡检查线圈的好坏。
电路元器件图形符号要点
电气符号表示1.U、V、W是用国际标准表示的三相三线制供电的三条电源火（相）线，有时也常常用L1、L2、L3来表示，习惯上，我们经常用国家标准的A、B、C，现在为与国际标准接轨，我们规定用U、V、W来表示。
三相四线制是在三相三线制的基础上增加了一条零线（N）。
三相五线制是将三相四线制的零线一分为二，即将三相四线制的零线分为保护零线（PE）和工作零线（N）。
在施工布线时，我们习惯上分别用黄、绿、红、黑、黄绿双色线来表示U、V、W、N、PE。
2．QFQF表示低压断路器，又称自动空气开关或自动开关，当电路发生短路、严重过载时，它能自动切除故障电路，有效地保护串联在它后面的电气设备，常常用于不太频繁的接通和断开线路中的电路。
安装时，低压断路器必须垂直安装，不能横装或倒装。
接线时，一般规定上面为进线（即接电源），下面为出线（即接负载）。
操作时，低压断路器的操作把手向上时表示合闸（即闭合），操作把手向下时表示分闸（即断开）。
如果由于某故障使其跳闸时，这时必须先将其操作把手向下拉到底后再合闸，否则，合不上闸。
常用的低压断路器外形及图形符号如图2所示。
3．KMKM表示交流接触器，其图形符号如图3(b)所示，适用于频繁操作和远距离控制。
从使用角度来看，它主要有三部分，一是线圈（它有220V和380V两种，接在控制电路中），二是主触头（一般有三个常开触头，接在主电路中），三是辅助触头（一般有两个常开触头和两个常闭触头，接在控制电路中）。
所谓“常开”、“常闭”是指电磁系统未通电动作前触头的状态，即常开触头是指线圈未通电时，其动、静触头是处于断开状态，线圈通电后就闭合，所以常开触头又称为动合触头。
常闭触头是指线圈未通电前，其动、静触头是闭合的，而线圈通电后则断开，所以常闭触头又称为动断触头。
其外形一般有两种，一种是考工柜上的，另一种如图3(a)所示。
检查时，我们可以用万用表的R×1挡检查触头系统的开断情况，用万用表的R×10或R×100挡或数字表的2K挡检查线圈的好坏。
电路元器件图形符号
电气符号表示1.U、V、W是用国际标准表示的三相三线制供电的三条电源火（相）线，有时也常常用L1、L2、L3来表示，习惯上，我们经常用国家标准的A、B、C，现在为与国际标准接轨，我们规定用U、V、W来表示。
三相四线制是在三相三线制的基础上增加了一条零线（N）。
三相五线制是将三相四线制的零线一分为二，即将三相四线制的零线分为保护零线（PE）和工作零线（N）。
在施工布线时，我们习惯上分别用黄、绿、红、黑、黄绿双色线来表示U、V、W、N、PE。
2．QFQF表示低压断路器，又称自动空气开关或自动开关，当电路发生短路、严重过载时，它能自动切除故障电路，有效地保护串联在它后面的电气设备，常常用于不太频繁的接通和断开线路中的电路。
安装时，低压断路器必须垂直安装，不能横装或倒装。
接线时，一般规定上面为进线（即接电源），下面为出线（即接负载）。
操作时，低压断路器的操作把手向上时表示合闸（即闭合），操作把手向下时表示分闸（即断开）。
如果由于某故障使其跳闸时，这时必须先将其操作把手向下拉到底后再合闸，否则，合不上闸。
常用的低压断路器外形及图形符号如图2所示。
3．KMKM表示交流接触器，其图形符号如图3(b)所示，适用于频繁操作和远距离控制。
从使用角度来看，它主要有三部分，一是线圈（它有220V和380V两种，接在控制电路中），二是主触头（一般有三个常开触头，接在主电路中），三是辅助触头（一般有两个常开触头和两个常闭触头，接在控制电路中）。
所谓“常开”、“常闭”是指电磁系统未通电动作前触头的状态，即常开触头是指线圈未通电时，其动、静触头是处于断开状态，线圈通电后就闭合，所以常开触头又称为动合触头。
常闭触头是指线圈未通电前，其动、静触头是闭合的，而线圈通电后则断开，所以常闭触头又称为动断触头。
其外形一般有两种，一种是考工柜上的，另一种如图3(a)所示。
检查时，我们可以用万用表的R×1挡检查触头系统的开断情况，用万用表的R×10或R×100挡或数字表的2K挡检查线圈的好坏。
常见电气元件图形符号、文字符号一览表[1]
![常见电气元件图形符号、文字符号一览表[1]](https://img.taocdn.com/s3/m/b5df97e98bd63186bcebbc42.png)
附录一常见元件图形符号、文字符号一览表1.温度控制器 JR2.电压互感器 YH3.电流互感器低压TA 高压LH4.熔断器低压FU 高压 RD5.合闸按钮 HA6.跳闸按钮 TA7.开关柜的电压母线a相 YMa8.避雷器 F9.温度继电器 WJ10.低压断路器 QF11.功率表 W12.转换开关进线柜SV 电容柜SC13.自控仪 ZKY14.功率因数表 COS15.热继电器 FR16.接触器 KM17.绿色灯 HG18.红色灯 HR19.序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 中间继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ20 跳闸继电器 KTR TJ21 合闸位置继电器 KCP HWJ22 跳闸位置继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压中间继电器 KVM YZJ26 事故信号中间继电器 KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器 KCRM SHJ29 手动跳闸继电器 KTPM STJ30 加速继电器 KAC或KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR或AAVR ZTL37 备用电源自动投入装置 AATS或RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK54 自动开关 QA55 刀开关 QK或SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ66 插座 XS67 插头 XP68 端子排 XT69 测试端子 XE70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP YB73 温度变送器 BT WDB74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表 PPA79 无功功率表 PPR80 同期表 S81 频率表 PF82 电容器 C83 灭磁电阻 RFS或Rfd Rmc84 分流器 RW85 热电阻 RT86 电位器 RP87 电感（电抗）线圈 L88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并） WST或WVB TQMa,TQMb98 同期电压小母线（运行） WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM101 信号电源小母线 +WS,-WS +XM,-XM102 合闸电源小母线 +WON,-WON +HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz105 厂用低压小母线 WVBU电路图符号：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK液位测量传感器 BL温度测量传感器 BHBM配电房电工符号大全：常用电气符号大全电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM。
常用电气元件图形符号_电气元件图形符号大全
常用电气元件图形符号_电气元件图形符号大全电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。
网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。
图形符号的种类和组成：图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。
如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。
常用电气元件图形符号：１、基本文字符号符号描述符号描述符号描述符号描述符号描述 C 电容器EH 发热器件EL多级开关一般符号单线表示多级开关一般符号多线表示具有自动释放功能的负荷开关原电池组或蓄电池组84带抽头的原电池组或蓄电池组85接地一般符号86接机壳或接底板87无噪声接地88保护接地89等电位90电缆终端头91电力电缆直通接线盒92电力电缆连接盒，电力电缆分线盒93控制和指示设备94报警启动装置(点式-手动或自动) 95线型探测器96火灾报警装置97热98 烟99 易爆气体100 手动启动电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。
常见电气元件图形符号一览表
常见元件图形符号、文字符号一览表类别 名称 图形符号 文字符号 类别 名称 图形符号 文字符号单极控制开关SA常开触头SQ手动开关一般符号SA常闭触头SQ三极控制开关QS位置开关复合触头SQ三极隔离开关QS常开按钮SB三极负荷开关QS常闭按钮SB组合旋钮开关QS复合按钮SB低压断路器QF急停按钮SB开关控制器或操作开关SA按钮钥匙操作式按钮SB线圈操作器件KM 热元件 FR常开主触头KM热继电器常闭触头FR常开辅助触头KM 线圈 KA接触器常闭辅助触头KM常开触头KA时间继通电延时（缓吸）线圈KT中间继电器常闭触头KA断电延时（缓放）线圈KT过电流线圈KA瞬时闭合的常开触头KT欠电流线圈KA瞬时断开的常闭触头KT常开触头KA延时闭合的常开触头KT电 流 继 电 器常闭触头KA延时断开的常闭触头KT过电压线圈KV延时闭合的常闭触头KT欠电压线圈KV电 器延时断开的常开触头KT常开触头KV电磁铁的一般符号YA 电 压 继 电 器常闭触头KV电磁吸盘YH 三相笼型异步电动机M电磁离合器YC三相绕线转子异步电动机M电磁制动器YB他励直流电动机 M电 磁 操 作 器电磁阀YV 并励直流电动机M速度继电器常开触头KS 电动 机串励直流电动机M非电量控制的继电器压力继电器常开触头KP 熔断 器熔断器FU发电机 G单相变压器TC 发电机 直流测速发电机TG变压器 三相变压器TM信号灯（指示灯）HL电压互感器TV 灯照明灯 EL互感器 电流互感器TA接插器插头和插座X插头XP插座XS电抗器 L。
常见电气元件图形符号文字符号一览表
常见电气元件图形符号文字符号一览表附录一：常见元件图形符号、文字符号一览表
单极控制开关：
手动开关：一般符号
QS组合旋钮开关
低压断路器控制器或操作开关
三极控制开关：
三极隔离开关
开关开/关
中间继电器
常开/常闭辅助触头
热继电器常闭触头
按键：
SA钥匙操式按钮
FR/SB/QF急停按钮
QS/SA/复合按键
SQ常开/常闭触头
电器元件：
KA线圈
KT通电延时（缓吸）线圈
常开/常闭触头
YA电压继电器
电流继电器
过电流/欠电流线圈
过电压/欠电压线圈
KV三相笼电动机
电磁吸盘/制动器/离合器
YH型异步电动机
XXX异步电机
他励/并励直流电动机
KS/KP熔断器
FU熔断器
以上是常见的元件图形符号和文字符号一览表。
常用电子元件电路符号与文字标号
一．电阻、电容、电感、变压器等被动元器件
图形符号 名称及文字标号 电阻器，R 图形符号 名称及文字标号 可变电阻器，RP
排阻，RB
压敏电阻，RV
热敏电阻，RT
无极性电容，C
极性电容，C
互感器，CT
电感器，线圈，L
变压器(单抽头输出)， T
熔断器，F
晶振，X
二．半导体二、三极管等分立元器件
2
Liquid Crystal Display
K 20 A 19 18 RESET 17 16 PSB 15 14 13 12 11 10 9 8 7 CLK 6 SID 5 CS 4 V0 3 VDD 2 VSS 1
与非门，U
或门，U
液晶显示器(不同类 型需要标注各管脚 名称)，M
8 位数码显示管(共阳 或者共阴)，P
3
4 5 2
继电器，K
开关，SW
1
1 2
4 3 2 1
排插(4 位)，JP
4 3
拨码开关(2 位)，S
直流电源，DC
交流电源，AC
蜂鸣器，BZ
1 2Βιβλιοθήκη 电池，BT数字地，DGND；模 拟地，AGND
机壳地，PGND
图形符号 名称及文字标号 二极管，D 图形符号
2 1 3
2
名称及文字标号 增强型 N 沟道 MOS 管，Q
发光二极管，LED
1 3
增强型 P 沟道 MOS 管， Q
瞬态抑制二极管，D
PNP 型晶体三极管，Q
稳压管，D
NPN 型晶体三极管，Q
3 AC
双向 TVS，D
2
+
-
4
电工常用电气图形符号
精心整理常用电子元器件参考资料部分电气图形符号可调电阻器 滑动触点电位 极性电容二．半导体管第二节.常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法表1 电阻器型号命名方法第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显着改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功表中数值再乘以10n，其中n为正整数或负整数。
(3) 允许误差等级表4 电阻的精度等级例如：RJ71－0.125－5k1－II允许误差?10%标称阻值(5.1k?)额定功率1/8W允许误差其它环的距离较远。
较标准的表示应是表示允许误差的色环的宽度是其它色环的（1.5~2）倍。
有些色环电阻器由于厂家生产不规范，无法用上面的特征判断，这时只能借助万用表判断。
图2 三位有效数字阻值的色环表示法4．电位器的主要技术指标(1) 额定功率电位器的两个固定端上允许耗散的最大功率为电位器的额定功率。
使用中应注意额定功率不等于中心抽头与固定端的功率。
(2) 标称阻值电位器适合于作收音机、录音机、电唱机、电视机中的音量控制器。
5．电位器的一般标志方法WT－2 3.3k ?10%允许误差?10%标称阻值3.3k?额定功率2W 碳膜电位器示例：(1) 铝电解电容器C C 1第三部分：特征分类（圆片）第二部分：材料（瓷介质）第二部分：材料（纸介）第一部分：主称（电容器）2．电容器的主要技术指标(1) 电容器的耐压：常用固定式电容的直流工作电压系列为：6.3V，10V，16V，25V，40V，63V，100V，160V，250V，400V。
(2) 电容器容许误差等级：常见的有七个等级如表7所示。
数或负整数，单位为pF。
3．电容器的标志方法(1)直标法容量单位：F（法拉）、?F（微法）、nF（纳法）、pF（皮法或微微法）。
电路及基本元器件
图1-3
图1-2
三、电功率和电能
1、电功率
电流通过电路时传输或转换电能的速率称为电功率，
简称为功率，用符号p表示。
当电压与电流为关联参考方向时，功率的
q CuC
常用电容元件的外型与图形符号
四、半导体二极管
1、半导体的基础知识 (1)半导体及其特性 • 导电能力介于导体和绝缘体之间的物质称为半导体，常
用的半导体材料有硅和锗等。 • 根据掺杂半导体中导电粒子的不同，半导体可分为N型半
导体和P型半导体。 • N型半导体的导电粒子主要是自由电子， P型半导体的导
成电路(VLSI)。
1.3 电压源和电流源
一、电压源
1、理想电压源
图1-11 理想电压源
图1-12 理想电压源的伏安特性曲线
2、实际电压源
U=US-IR0
图1-13 实际电压源
图1-14 实际电压源的伏安特性
二、电流源
1、理想电流源
图1-15理想电流源
图1-16 理想电流源的伏安特性曲线
2、实际电流源
例：列写图1-22中求解支路电流的方程组。
图1-22
I1R1+I3R3-US3-US1=0 I5R5+I4R4+US3-I3R3=0 -I2R2+US2-I4R4=0
1.6 电路中电位的计算
• 电路中某点的电位是指该点与参考点之间的电压。参 考点又称零电位点。
• 电路中各点的电位与参考点的选择有关。 • 由电位的定义可知：电路中a点到b点的电压就是a点电
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基本元器件的规范化图形。 1、电阻类 图形符号 说明 电阻，一般符号
可调变阻器 带滑动触点的电阻器
电阻排，带共用管脚
电阻网络 2、电容类 图形符号 说明 电容器，一般符号
极性电容器 可调电容器 3、电感类 图形符号 说明 电感器，一般符号 带磁芯的电感器 4、晶体类 图形符号 说明 晶体一般符号
5、扬声器 图形符号 说明
扬声器 6、继电器
123456789
RN?
+
12图形符号 说明 继电器一般符号 7、二极管类 半导体二极管一般符号
发光二极管 对管
稳压二极管 肖特基二极管 共阳对管
共阴对管 串接对管 瞬变电压抑制（TVS）二极管 桥式二极管
双向击穿二极管 8、三极管类
12+- PNP型半导体管 NPN型半导体管 绝缘栅场效应管（P型） 绝缘栅场效应管（N型）
N型结型场效应管 P型结型场效应管 9、开关、控制和保护器件 图形符号 说明 开关一般符号
中间断开的双向触点
复位开关 拨码开关 保险管 自恢复保险丝 保险一般符号 10、变压器 图形符号 说明 变压器
213
231
123
Q3Q4
12
1234
K1
12348765
12
156485.4电源、地的命名要求、规范化图形及注意事项 1、电源、地的命名和规范化图形
建议电源使用图标，方便修理人员查找 标号 含义 图标 GND 数字地
GNDA 模拟地
GNDE 保护地或静电防护
其他地名称统一标识为实际的地的名称。 2、注意事项 如果需要使用符号，请注意使用的“SYMBOL”的“NAME”是否与设计中的网络名相同，如果不同，在生成网表时会产生两个网络名。例如通常我们放置的“GND”符号都是
标号 含义
VCC 数字正5 伏（通常芯片上的电源） VCCA 模拟正5 伏（通常运算放大器附近的电源）
VCCN 第N 组专用正5 伏 +48V 正48 伏 +12V 正12 伏 +5V 正5 伏 +3V3 正3.3V +2V5 正2.5V +1V8 正1.8V
-5V 负5 伏
-12V 负12 伏
-48V 负48 伏 而实际这个符号的“NAME”可能是“GND”也可能是“GND_POWER”、,而系统通常默认的都是“GND_POWER”。如果设计中没有将“GND”与“GND_POWER”连接在一起，网表中就会出现“GND”、“GND_POWER”两个网名，很显然不同的网名在EDA设计时是不能被连接在一起的。 对于有可焊接管脚的金属壳体器件，如：复位按钮、拨码开关、连接器等，在原理图中应该明确表示金属壳体是接哪一种地，如：工作地，还是接ESD防护及屏蔽地。 CMOS电路的不用的输入端不能悬空。 第二部分元器件原理图建库规范
1.目的。 对绘图者在CaptureV10.0平台上建立元器件原理图符合进行规范要求，增加电路图的可读性及确保库资源共享。 2.范围。
本标准规定了在CaptureV10.0平台上元器件原理图符号建库规范。
本标准适用于公司在CaptureV10.0平台上的元器件原理图符号建库和审核。 3.管理建议。 1、由绘图人员来负责Cadence元器件原理图模型的建立和该元器件资料的查询。 2、由EDA元器件库维护人员负责Cadence元器件原理图符号模型的审核。 3、由EDA元器件库维护人员负责将审核通过的元器件原理图符号模型分类加入到Cadence元器件原理图符号库中，如果元器件并不符合已有的库类别，将其加入其它类中。 4.CADENCE元器件建库步骤和要求。 4.1 CADENCE元器件原理图库器件模型的建造总体要求。 库模型根据实际情况权衡制作，遵循的一个原则是通俗易懂。以下提出几点约定须共同遵守： 1、只要元器件上有的管脚，图形库都应体现出来，不允许使用隐含管脚的方式（包括未使用的管脚）。 2、对IC器件，在空间允许的情况下尽量做成矩形或方形；对于管脚的安排，可根据功能模块和管脚号的顺序综合考虑管脚的排列，原则输入放置在左边，输出放置在右边，电源放置在上边，地放置在下面。 3、对连接器、插针等有2列的接插件，管脚号的命名顺序应该和板片中的命名保持一致。 4、对于CPLD/FPGA器件，做成矩形或方形；对于管脚的安排，原则上要求按照管脚顺序号进行排列。 5、对电阻、电容、电感、二极管、发光二极管、三极管、保险丝、过压保护器、复位开关、电池等分立器件及小封装器件，图形使用常见的简易图形表示。 4.2 CADENCE元器件建库步骤和具体要求。 4.2.1 N ew Part Proterties的设置。
当需要添加一个新的元器件库的时候，首先我们会在capturev16.5中遇到下面这个New
Part Properties窗口： 1、在“name”中填写器件的名称，要求直接标注芯片型号，如果板片表面型号是其marking形式而不是其型号，要求标明“型号-板片号”，例如：PMBT2222-1PF；如果没有查找出其型
号，则标明其封装形式，如表示为：“SOT-23”，在Part Reference中填写其板片号。name不能含有非法字符，ORCAD包含的非法字符有：”/”、“<”、“>”、“＃”、“$”、“（”、“）”。
2、在“Part Reference”栏填写新建元器件的元器件序号前缀，具体填写由电路板上的索引号决定，如果电路板上没有索引号，则要求如下： 元器件类别 Part Reference 备注 无源元件 电阻 R Resistor 电阻排 RP Resistor Array 电阻网络 RN Resistor Network 电容 C Capacitor 电容网络 CN Capacitor Network 电感 L Inductor 电感网络 LN Inductor Network 分立元器件 各类二极管 D Diode 各类三极管 Q Audion 扬声器 SP SPeaker 光耦 OC Optically Coupled 开关和保护器 各类保险（包括保险丝、保险管） F Fuse
保护器 P Protect 各类开关 SW Switch 连接器 电话以太网连接器 RJ 射频连接器 RC Radio Connecter 插座、插针 J JACK D-SUB连接器 DB D-SUB 其他各类连接器 CON Connecter 变压器 变压器 T Transformer 晶振类 各类晶振、晶体 Y oscillator 继电器 继电器 K relay 各类集成电路 各类IC器件 U 格式及符号(可以省略) 板极准标 RJB RuiJiBiao
各类测试点（接地点） TP Test Point 短路铜皮 SB ShortBridge 3、在“PCB footprint”中，可以填写该器件的封装名称，也可以不填，如果以后想填写，在库中其元件内，选择Option—Package Properties。 4、“Package type”中“homogeneous”表示复合元件中每一部分元件图相同；“heterogeneous”表示复合元件中每一部分元件图不相同。 5、“Part numbering”中“alphabetic”表示复合元件中每一部分采用字母编号；“numeric”表示复合元件中每一部分元件采用数字编号，我们采用字母编号。 4.2.2对添加管脚时管脚的命名，TYPE等设置的具体方法与要求。 添加管脚时，会出现下面窗口：
1、首先添加“name”，即管脚的名字，管脚的命名总的来说应该简洁明了，可读性强。要求以器件datasheet.pdf为准，以绘图时便于提示管脚功能为宜，命名最好能反映出该信号的含义，而不仅仅是简单的字母或数字，管脚名要求统一采用大写字母，下面是对电源、地、差分信号、低电平有效信号以及常用信号的管脚命名规定： a.对电源命名: +5V电源 电源名称标识为“VCC” +3.3V电源 电源名称标识为“+3V3” -5V电源 电源名称标识为“VEE”
其他电源名称统一标识为“+/-XVY（d）”形式，其中“+/-”表示电源正/负，X表示电源电
压整数部分，Y表示电源电压小数部分，“V”代表小数点，单位默认为伏特。例如+1.8V，电源名称标识为“+1V8”。 如果是模拟电源，则在上述对应的命名后增加A符号，如+3.3V模拟电源，则命名为
