线绕电阻材料分析
《电阻》教学设计(精选4篇)
《电阻》教学设计（精选4篇）《电阻》教学设计篇16.3 电阻教学设计1、学问和技能知道电阻是表示导体对电流阻碍作用大小的物理量；知道电阻及其单位，能进行电阻的不同单位之间的变换；知道影响电阻大小的因素，电阻是导体本身的性质，能依据打算电阻大小的因素，推断、比较不同导体电阻的大小。
2、过程和方法重点培育同学的科学探究精神与自主学习方法。
3、情感、态度、价值观通过了解半导体和超导体以及它们在现代科学技术中的应用，开阔视野；让同学建立将物理学问应用于生活，服务于人类的意识。
重点：电阻的概念；影响电阻大小的因素。
难点：电阻是导体本身的性质。
自制电阻定律演示器，一节干电池，一只演示电流表，一个开关，废日光灯管的灯丝（图1），或固定在胶木板上的用直径0.3毫米以下的铁丝绕成的螺旋状线圈（铁丝线圈），酒精灯一个，小灯泡一只，电源一个，导线若干。
1课时1.复习提问：将一只灯泡、一个演示电流表、一节干电池和一个开关连接成电路，并读出电流表的示数.（一位同学到前面来连接电路，其他同学审查连接过程是否正确）2.引入新课用电阻定律演示器做演示试验.将导线ab代替灯泡连入上述电路，闭合开关，读出电流表的示数；再将导线cd代替ab，接通电路，读出电流表的示数，两次示数不同.提出问题：上述两次试验，用的都是一节干电池，也就是说电压相同，那么两条导线中的电流大小为什么不同呢？3.进行新课原来，导体能够通过电流，但同时对电流有阻碍作用.以金属导体为例，金属导体中定向移动的电子跟金属正离子频繁碰撞而形成对电流的阻碍作用，在物理学中用“电阻”这个物理量来表示导体对电流阻碍作用的大小.在相同的电压下，导线ab中通过的电流大，表明ab对电流的阻碍作用小，导线ab的电阻小；导线cd中通过的电流小，表明cd对电流的阻碍作用大，导线cd的电阻大.不同导体，电阻一般不同，电阻是导体本身的一种性质.（这部分教材是通过演示试验引出电阻的概念，明确怎样用试验的方法比较导体电阻的大小，为讲授打算电阻大小的因素作好预备，并说明电阻是导体本身的性质.）板书：〈一、电阻用来表示导体对电流阻碍作用的大小，用字母r表示.二、在国际单位制里，电阻的单位是欧母，简称欧，符号是ω.〉提出问题：导体的电阻既然是导体本身的一种性质，你猜一猜它跟哪些因素有关？你能不能设计一组试验来证明你的猜想是否正确？（提示：电阻是否跟材料、长度、导线的粗细有关）在同学提出猜想的基础上加以归纳，用图2所示的装置做下面三组同学试验.(1)讨论导体的电阻跟制作它的材料是否有关.交代新课开头的试验所用的导线是锰铜线ab和镍铬合金线cd，将电流表示数填入表1内.表1：讨论导体的电阻跟材料的关系导线材料长度横截面积电压电流电阻ab 锰铜相同相同相同cd 镍铬合金提问：分析试验数据，可以得到什么结论？（导体的电阻跟导体的材料有关.）(2)讨论导体的电阻跟它的长度是否有关.用镍铬合金导线cd和ef做试验，将试验测出的电流表示数填入表2内.表2：讨论导体的电阻跟长度的关系导线材料长度横截面积电压电流电阻cd 相同 1米相同相同ef 0.5米提问：分析试验数据，可以得到什么结论？（导体的材料、横截面积，都相同时，导体越长，电阻越大.）(3)讨论导体的电阻跟它的横截面积是否有关.用镍铬合金线cd和gh做试验.将试验测出的电流表的示数填入表3内.表3：讨论导体的电阻跟横截面积的关系导线材料长度横截面积电压电流电阻cd 相同相同 s 相同gh 2s提问：分析试验数据，可以得到什么结论？（导体的材料、长度都相同时，导体的横截面积越小，电阻越大.）导体的电阻跟长度、横截面积的关系可以用人在街上行走作比方，街道越长，街面越窄，行人受到阻碍的机会越多.同理，导体越长、越细，自由电子定向移动受到碰撞的机会就会越多.导体的电阻还跟什么因素有关？请大家看下面的演示试验（图3）.演示试验：把铁丝线圈（或日光灯管的灯丝）按图3接入电路，用酒精灯缓慢地对灯丝加热观看加热前后，演示电流表的示数有什么变化.提问：从电流表示数的变化，得到什么结论？（导体被加热后，它的温度上升，电流表示数变小，表明导体的电阻变大，这说明导体的电阻还跟温度有关，对大多数导体来说，温度越高电阻越大.）板书：〈三、导体的电阻打算于它的材料、长度、横截面积和温度.〉导体的电阻由它自身的条件打算，因此，不同的导体，电阻一般不同，所以说，电阻是导体本身的一种性质.为了表示导体的电阻跟材料的关系，应取相同长度，相同的横截面积的不同材料在相同温度下加以比较，课本上的表列出了一些长1米、横截面积1毫米2、在20℃时的不同材料的导线的电阻值.提问：从查表，你知道哪些材料的导电性能好？（银的导电性能最好，因此，在相同长度和横截面积的状况下，它的电阻最小.其次是铜，再次是铝.）看课本中的小注，介绍电阻率的概念.练习题：(1)电阻的国际单位是什么？0.2兆欧=______欧.(2)为什么说电阻是导体本身的一种性质？(3)有两条粗细相同、材料相同的导线，一条长20厘米，另一条长1.3米，哪条导线电阻大，为什么？(4)有两条长短相同、材料相同的导线，一条横截面积0.4厘米2，一条2毫米2，哪条导线电阻大，为什么？(5)“铜导线比铁导线的电阻小.”这种说法对吗？应当怎么说？《电阻》教学设计篇2学习目标学问目标：1.知道什么是电阻，理解电阻是导体本身的一种性质；2.知道电阻的单位及其换算关系；3.理解电阻的大小与导体的材料、长度、横截面积有关。
电阻分类、标识及识读
电阻分类、标识及识读一、实验目的：1.了解电阻的分类2.掌握电阻的标识及识读方法二、实验器材：电阻若干三、实验内容1.电阻分类1.1按结构可分为：可变电阻和固定电阻1.1.1可变电阻(大致分为14种)合成碳膜电位器、有机实心电位器、金属玻璃釉电位器、线绕电位器、金属膜电位器、导电塑料电位器、带开关的电位器、预调式电位器、直滑式电位器、双连电位器、多连电位器（四连）、无触点电位器。
电位器是一种机电元件，它靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。
1）合成碳膜电位器是目前使用最多的一种电位器。
其电阻体是用碳黑、石墨、石英粉、有机粘合剂等配制的混合物，涂在胶木板或玻璃纤维板上制成的。
优点：分辨率高、阻值范围宽。
缺点：滑动噪声大、耐热耐湿性不好。
用途：品种：普通合成碳膜电位器带开关小型合成碳膜电位器单联带开关（无开关）电位器双联同轴无开关（带开关）电位器双联异轴无开关（带开关）电位器小型精密合成碳膜电位器推拉开关合成碳膜电位器直滑式合成碳膜电位器精密多圈合成碳膜电位器等。
2）有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。
优点：耐热性好、功率大、可靠性高、耐磨性好。
缺点：温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。
用途：在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。
品种：小型实心电位器直线式实心电位器对数式实心电位器。
3）金属玻璃铀电位器用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。
优点：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨。
缺点：接触电阻和电流噪声大。
用途：4）绕线电位器将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘架上制成。
优点：是接触电阻小，精度高，温度系数小；缺点：分辨力差，阻值偏低，高频特性差。
用途：主要用作分压器、变阻器、仪器中调零和工作点等。
品种：有普通线绕电位器、普通多圈线绕电位器、精密多圈线绕电位器、直滑式精密多圈线绕电位器、函数式精密多圈线绕电位器等。
滑动变阻器——精选推荐
滑动变阻器学生实验用的滑动变阻器滑动变阻器是电路中的一个重要元件，它可以通过移动滑片的位置来改变自身的电阻，从而起到控制电路的作用。
在电路分析中，滑动变阻器既可以作为一个定值电阻，也可以作为一个变值电阻。
滑动变阻器的构成一般包括接线柱、滑片、电阻丝、金属杆和瓷筒等五部分。
编辑本段工作原理滑动变阻器是电学中常用器件之一，它的工作原理是通过改变接入电路部分电阻线的长度来改变电阻的，从而逐渐改变电路中的电流大小。
滑动变阻器的电阻丝一般是熔点高，电阻大的镍铬合金，金属杆一般是电阻小的金属，所以电阻丝越长，电阻越大，电阻丝越短，电阻越小。
编辑本段主要作用（1）保护电路。
即连接好电路，开关闭合前，应调节滑动变阻器的滑片P，使滑动变阻器接入电路部分的电阻最大。
（2）通过改变接入电路部分的电阻来改变电路中的电流，从而改变与之串联的导体（用电器）两端的电压。
在连接滑动变阻器时，要求：“一上一下，重点在下”，金属杆和电阻丝各用一个接线柱；实际连接应根据要求选择电阻丝的两个接线柱。
（3）改变电压。
探究欧姆定律时，起到改变与其串联的用电器两端电压的作用。
编辑本段主要材料滑动变阻器电阻丝的材料一般为康铜丝或镍铬合金丝，将康铜丝或镍铬合金丝绕制在绝缘筒上，两端用引线引出，变阻器的滑片接触电阻丝并可调节到两端的距离，从而改变金属杆到电阻丝两端的电阻，这就组成了滑动变阻器。
还有就是用电阻材料（比如碳质材料）“镀”在绝缘基板上，由中间的滑片来调节电阻的滑动变阻器。
编辑本段接法滑动变阻器在电路中可以作限流器用，也可以作分压器用。
在确保安全的条件下，如何选用这两种不同的形式，是由电路中的需要来决定的。
限流式以下情况可选用限流式接法：限流式①待测用电器电阻接近滑动变阻器电阻（也可选用分压式接法）。
②简化电路，节约能源。
分压式分压式以下情况必须使用分压式接法：①待测用电器电阻远大于或远小于滑动变阻器电阻。
②实验要求待测用电器电流及其两端电压可以由0开始连续变化（例如测小灯泡的伏安特性曲线）。
pcb走线电阻计算
pcb走线电阻计算一、前言PCB走线电阻计算是电路设计中的重要环节，它直接影响着电路的性能和稳定性。
因此，正确地计算PCB走线电阻是电路设计中必不可少的一步。
本文将从理论和实践两个方面，详细介绍PCB走线电阻计算的方法和注意事项。
二、理论基础PCB走线电阻的计算需要用到欧姆定律和基尔霍夫定律。
欧姆定律指出，电流通过导体时，电流与电压之比等于导体的电阻。
基尔霍夫定律则是电路分析中的基本定律，它指出在任何一个电路中，电流的总和等于零，电势的总和等于零。
在PCB走线电阻计算中，我们需要根据电路的特点和要求，选择合适的导线材料和截面积，然后根据欧姆定律和基尔霍夫定律，计算出导线的电阻值。
同时，还需要考虑导线的长度、宽度、厚度等因素对电阻值的影响。
三、实践操作在实际操作中，我们需要根据电路的具体情况，选择合适的PCB走线布局方式和导线材料。
一般来说，PCB走线的宽度和厚度越大，电阻值就越小；导线的长度越长，电阻值就越大。
在进行PCB走线电阻计算时，我们可以采用在线计算工具或者手动计算的方式。
在线计算工具可以根据输入的参数，自动计算出导线的电阻值。
手动计算则需要根据公式和计算方法，逐步推导出导线的电阻值。
四、注意事项在进行PCB走线电阻计算时，需要注意以下几点：1. 选择合适的导线材料和截面积，以满足电路的要求。
2. 考虑导线的长度、宽度、厚度等因素对电阻值的影响。
3. 采用在线计算工具或者手动计算时，需要注意输入参数的准确性和计算公式的正确性。
4. 在实际操作中，需要根据电路的具体情况，选择合适的PCB走线布局方式和导线材料。
五、总结PCB走线电阻计算是电路设计中的重要环节，它直接影响着电路的性能和稳定性。
正确地计算PCB走线电阻需要掌握欧姆定律和基尔霍夫定律等理论知识，并结合实际操作进行计算。
在进行PCB走线电阻计算时，需要注意选择合适的导线材料和截面积，考虑导线的长度、宽度、厚度等因素对电阻值的影响，以及输入参数的准确性和计算公式的正确性。
电阻分类、标识及识读

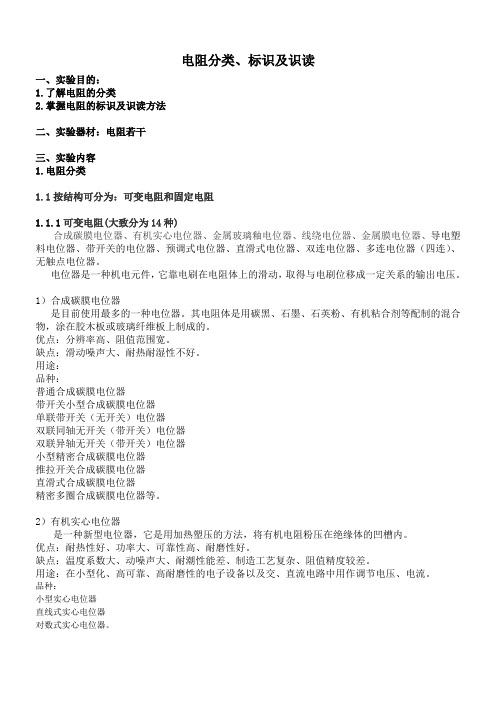

电阻分类、标识及识读一、实验目的：1.了解电阻的分类2.掌握电阻的标识及识读方法二、实验器材：电阻若干三、实验内容1.电阻分类1.1按结构可分为：可变电阻和固定电阻1.1.1可变电阻(大致分为14种)合成碳膜电位器、有机实心电位器、金属玻璃釉电位器、线绕电位器、金属膜电位器、导电塑料电位器、带开关的电位器、预调式电位器、直滑式电位器、双连电位器、多连电位器（四连）、无触点电位器。
