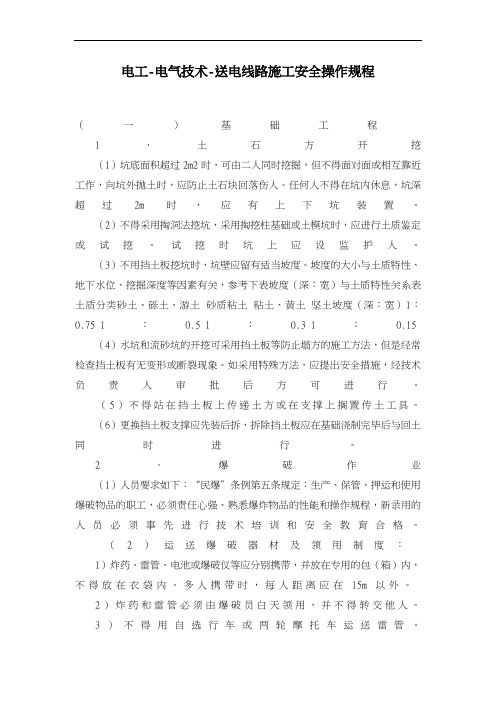

电工-电气技术-送电线路施工安全操作规程
电工-电气技术-送电线路施工安全操作规程（一）基础工程1．土石方开挖（1）坑底面积超过2m2时，可由二人同时挖掘，但不得面对面或相互靠近工作，向坑外抛土时，应防止土石块回落伤人。
任何人不得在坑内休息，坑深超过2m时，应有上下坑装置。
（2）不得采用掏洞法挖坑，采用掏挖柱基础或土模坑时，应进行土质鉴定或试挖。
试挖时坑上应设监护人。
（3）不用挡土板挖坑时，坑壁应留有适当坡度。
坡度的大小与土质特性、地下水位、挖掘深度等因素有关，参考下表坡度（深︰宽）与土质特性关系表土质分类砂土、砾土、游土砂质粘土粘土、黄土坚土坡度（深︰宽）1︰0.75 1︰0.5 1︰0.3 1︰0.15（4）水坑和流砂坑的开挖可采用挡土板等防止塌方的施工方法，但是经常检查挡土板有无变形或断裂现象。
如采用特殊方法，应提出安全措施，经技术负责人审批后方可进行。
（5）不得站在挡土板上传递土方或在支撑上搁置传土工具。
（6）更换挡土板支撑应先装后拆，拆除挡土板应在基础浇制完毕后与回土同时进行。
2．爆破作业（1）人员要求如下：“民爆”条例第五条规定：生产、保管、押运和使用爆破物品的职工，必须责任心强、熟悉爆炸物品的性能和操作规程，新录用的人员必须事先进行技术培训和安全教育合格。
（2）运送爆破器材及领用制度：1）炸药、雷管、电池或爆破仪等应分别携带，并放在专用的包（箱）内，不得放在衣袋内。
多人携带时，每人距离应在15m以外。
2）炸药和雷管必须由爆破员白天领用，并不得转交他人。
3）不得用自选行车或两轮摩托车运送雷管。
（3）使用制度：1）爆破前人工打孔时，打锤人应站在扶钎人的侧面并不得戴手套，用凿岩机或风钻打孔时，操作人员应先检查设备是否完好，并戴好口罩和风镜。
2）一次引爆的炮孔，必须全部打好后方可装药。
3）向炮孔内装炸药和雷管，必须轻填轻送，不得挤压药包，严禁用金属工具向炮孔内捣送炸药。
4）雷管与导火索的连接应用胶布粘牢，严禁敲击或用牙咬，严禁触动雷汞部位。
电工送配电安全技术操作规程
电工送配电安全技术操作规程主要是为了保证送配电工作的安全性和可靠性，提高电工操作水平，减少事故的发生。
本规程包括以下内容：送配电工作前的准备工作、送配电线路的安全操作、供电设备的安全操作、电缆敷设和维护的安全操作、送配电事故的处理等。
一、送配电工作前的准备工作1. 电工人员必须接受相关的培训和教育，掌握基本的电工知识和技能，严格遵守电工操作规程和安全操作规定。
2. 送配电工作前必须查验电器设备和工具的完好性和可靠性，发现异常情况必须及时报修或更换设备。
3. 在进行送配电工作前，必须了解工作任务和工作区域的电气装置的特点和运行状况，制定详细的工作方案。
4. 送配电工作前必须对工作区域进行安全环境的检查，确保没有漏电、短路等安全隐患，同时要做好必要的防护措施。
二、送配电线路的安全操作1. 在送配电线路断电前，必须通知相关人员，确保没有人员在送配电线路附近作业。
2. 在送配电线路断电后，必须采取可靠的措施进行接地保护，防止误电伤人。
3. 在送配电线路检修过程中，必须使用绝缘的工具，保证操作安全。
4. 在送配电线路安装和更换设备时，必须使用符合要求的电缆和导线，保证导电性能和安全可靠。
三、供电设备的安全操作1. 供电设备必须定期进行检查和维护，确保运行正常，并做好相应的记录。
2. 在供电设备操作时，必须佩戴符合要求的个人防护装备，确保人身安全。
3. 在供电设备检修和维护过程中，必须对停电设备进行可靠地控制，禁止操作人员接触有电部分。
四、电缆敷设和维护的安全操作1. 在电缆敷设和维护过程中，必须使用符合要求的电缆和接线盒，保证电缆的安全可靠。
2. 在电缆敷设和维护过程中，必须确认电源是否已经切断，避免意外触电事故发生。
3. 在电缆敷设和维护过程中，必须做好绝缘保护工作，防止电缆发生短路或漏电。
五、送配电事故的处理1. 一旦发生送配电事故，必须立即切断电源，并进行紧急救援和处理。
2. 发生送配电事故后，必须进行事故原因的调查和分析，并采取相应的措施，防止类似事故再次发生。
电力线路检修作业安全操作手册
电力线路检修作业安全操作手册电力线路检修作业是一项具有较高危险性的工作，为了保障作业人员的生命安全，确保检修工作的顺利进行，特制定本安全操作手册。
一、作业前准备1、了解作业任务作业人员在进行检修前，必须清楚了解本次作业的任务内容、工作范围、停电范围以及检修线路的电压等级等信息。
2、现场勘查到达作业现场后，工作负责人应组织对作业现场进行详细的勘查，包括线路走向、周边环境、交叉跨越情况、杆塔状况等，以确定可能存在的安全隐患，并制定相应的防范措施。
3、制定施工方案根据作业任务和现场勘查情况，制定详细的施工方案，包括作业流程、人员分工、安全措施等。
施工方案应经过审批后方可执行。
4、准备工具和材料根据施工方案，准备所需的工具和材料，并确保其完好无损、性能可靠。
工具和材料应进行检查和试验，不合格的严禁使用。
5、办理工作票按照相关规定，办理工作票。
工作票应填写正确、规范，明确工作负责人、工作班成员、工作任务、安全措施等内容。
6、安全技术交底工作负责人应组织全体作业人员进行安全技术交底，向作业人员详细讲解工作任务、安全措施、危险点及防范措施等内容，确保作业人员熟悉工作流程和安全要求。
7、个人防护用品作业人员应正确佩戴个人防护用品，如安全帽、安全带、绝缘手套、绝缘鞋等。
个人防护用品应符合国家标准，并定期进行检验和维护。
二、停电操作1、停电申请按照规定向调度部门提出停电申请，说明停电线路的名称、停电范围、停电时间等信息。
2、停电操作调度部门批准停电申请后，由具备操作资格的人员进行停电操作。
停电操作应严格按照操作票的顺序进行，先断开断路器，再拉开隔离开关。
操作过程中应使用合格的操作工具，并保持操作的准确性和规范性。
3、验电停电后，应使用相应电压等级的验电器对停电线路进行验电，确认线路无电压后方可进行下一步操作。
验电时应逐相进行，先验低压，后验高压，先验下层，后验上层。
4、装设接地线验电确认无电压后，应立即在停电线路的工作地段两端装设接地线。
电力工程高压送电线路设计手册 电力工程电气设计手册
电力工程高压送电线路设计手册电力工程电气设计手
册
电力工程高压送电线路设计手册和电力工程电气设计手册是两本不同的手册，但都是电力工程领域的重要参考书籍。
《电力工程高压送电线路设计手册》主要介绍35~500kV送电线路设计、
线路勘测、建设预算的实际应用，包括高压送电线路设计内容、程序和计算机软件简介，送电线路的绝缘、防雷、接地、静电感应、无线电干扰，电线力学，绝缘子串及金具，对通信线路的影响保护，杆塔和基础，近线及定位，大跨越设计，线路勘测，建设预算和设计使用资料等。
而《电力工程电气设计手册》则是一本关于电力系统设计的全面指南，涵盖了电力系统设计的各个方面，包括电气一次设计、电气二次设计、通信设计、自动化系统设计等。
该手册提供了电力工程设计的详细步骤和指导，包括负荷计算、短路电流计算、电气设备选择、配电系统设计、电线电缆选择等等。
总的来说，这两本手册都是电力工程领域的重要参考书籍，但侧重点略有不同。
前者更侧重于高压送电线路的设计和勘测，而后者则更侧重于电力系统的全面设计。

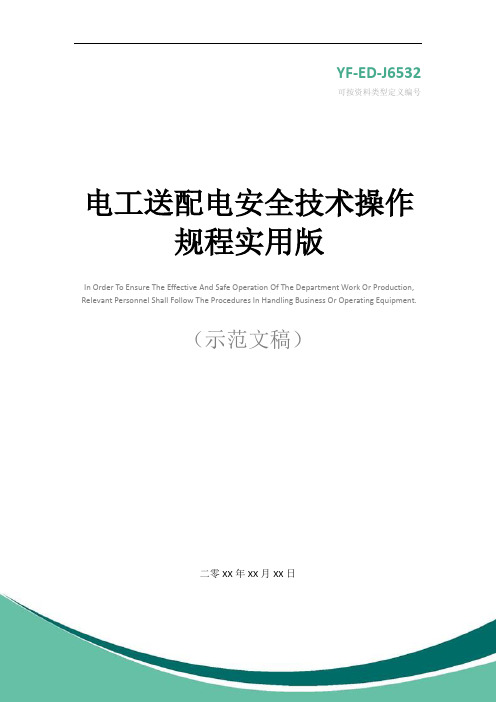

电工送配电安全技术操作规程实用版
YF-ED-J6532可按资料类型定义编号电工送配电安全技术操作规程实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日电工送配电安全技术操作规程实用版提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
1.所有配电箱均应标明其名称、用途，并作出分路标记。
2.所有配电箱门应配锁，配电箱和开关箱应由持证的电工负责使用管理。
3.所有配电箱、开关箱应每月进行检查和维修一次。
检查、维修人员必须是专业电工。
检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。
4.对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开头分闸断电，并悬挂停电标志牌，严禁带电作业。
5.所有配电箱、开关箱在使用过程中必须按照下述操作顺序：送电操作顺序为：总配电箱--分配电箱--开关箱；停电操作顺序为：开关箱--分配电箱--总配电箱（出现电气故障的紧急情况除外）6.配电箱、开关箱内不得放置任何杂物，并应保持经常维修和整洁。
7.配电箱、开关箱内不得挂接其它临时用电设备，不准乱剪乱接电源线。
8.熔断器的熔体更换时，严禁用不符合原规格熔体或铁丝、铜丝、铁钉等金属体代替使用。
9.配电箱、开关箱的进线和出线不得承受外力。
严禁挂晒衣服等生活用具，与金属尖锐断口和强腐蚀介质接触。
电力传输技术手册
电力传输技术手册一、引言电力传输技术是指将发电厂产生的电能通过输电线路或电力设备传输到用户终端的技术。
本手册旨在介绍电力传输技术的基本原理、常见设备和传输线路的特点，以及相关的运维和维护要点。
二、电力传输基础知识电力传输是基于电场和磁场的相互作用而实现的。
其中，交流电传输主要依靠变压器实现电能的远距离传输，而直流电传输则通过换流站进行能量转换和传输。
了解电力传输的基础原理对理解后续的技术内容至关重要。
三、高压输电线路1. 高压输电线路概述高压输电线路是电力传输的重要组成部分，通常采用铁塔或者输电塔来支撑输电线路。
线路的设计需要兼顾输电效率、安全性和环境影响。
2. 输电线路类型根据电力传输方式和线路特点，高压输电线路可以分为远距离交流输电线路、直流输电线路和局部区域输电线路等。
每种线路都有其适用的场景和特点。
3. 输电线路的技术要点高压输电线路的设计和运维需要注意以下几个技术要点：导线的选择和绝缘工作、杆塔或输电塔的结构强度、导线的张力控制以及防雷、防振等系统的设置。
四、变压器及变电站1. 变压器的原理和分类变压器是实现电力传输中电能变换的重要设备。
根据功率大小和用途不同，变压器可以分为配电变压器、施工变压器和主变压器等。
2. 变电站的作用和组成变电站承担着电能的传输、变换和分配等功能。
主要由变压器、断路器、隔离开关、熔断器、电容器等设备组成，用于保障电力系统的稳定运行。
3. 变电站的检修与维护变电站的定期检修和维护对于确保电力传输的可靠性至关重要。
常见的检修工作包括设备的绝缘检测、清洁以及设备性能的测试等。
五、特高压输电技术特高压输电技术是相对于高压输电而言的一种更高电压级别的输电技术。
它具有输电容量大、损耗小等优点，但也面临着绝缘水平的提高和设备技术复杂度的挑战。
六、电力传输安全与环保电力传输过程中的安全和环保问题一直是电力产业关注的重点。
传输过程中对于电线路的绝缘防护、灭弧设备的设置、环境影响等都需要充分考虑。
送电线路工程附件安装作业指导书
送电线路工程附件安装作业指导书紧完线后应及时安装直线线夹、间隔棒及防震锤，避免导线在滑车中振动和在档距中相互鞭击而损伤导线，安装附件时对导线作全面检查，将导线表面的问题一次处理完毕。
安装附件用的双钩必须缠裹铝包带,导线上包裹橡胶套,保证导线不被损伤。
1、直线塔附件安装：1）提线前应在横担挂点中心垂直下方的导线上划印，特别是上坡的耐张段，将全段直线塔划完印后方可提线。
2)直线塔必须使用两套提线器从前后将导线提起，两套吊具要留有足够的宽度，以防止起吊时挤伤均压环和便于安装预绞丝。
3)滑车或起吊工具时，绳索应离开导线和绝缘子串防止工器具撞击绝缘子或导线。
4)复合绝缘子串，上下应用梯子，严禁踩踏复合绝缘子串上下。
2、间隔棒和防震锤的安装：1）间隔棒子档距以中线为准，首尾两档以铁塔中心算起，安装距离丈量宜在空中，具体做法。
安装中线间隔棒的人员先出线，带上测绳一端，安装边线间隔棒的人员在铁塔中心，拿测绳另一端，测得第一间隔棒距离安装间隔棒，安装第二各间隔棒中线应有前后两个人。
2）安装间隔棒行走过程中，应将测绳收紧防止挂上下方带电线路。
3）间隔棒距接续管、补修管距离应大于0.5米以上。
4）在安装过程中应拆除导线的压接管保护套。
处理导线缺陷安装补修预绞丝或补修管。
并作好记录。
5）拆除导线上的各种标志物、保护物及其它异物。
七、施工安全注意事项：1、搭设和拆除跨越架，应设安全监护人。
2、搭设跨越重要设施的越线架应事先与被跨越设施的单位取得联系，必要时请派人员协助工作。
3、越线架的中心应在线路中心线上，宽度应超出新建线路两边各2米。
且架顶两侧应装设外伸羊角。
4、越线架与公路电力线及通讯线最小安全距离应符合下表要求。
5、越线架的竖杆应垂直，埋深不得小于0.8米杆坑底层应夯，越线架的横杆与竖杆成直角搭设。
垂直杆距不超过2米。
6、越线架两端及每隔6～7根竖杆应设剪力撑、支杆或拉线。
剪力撑、支杆与地面夹角不得大于60°。
电力行业技术手册
电力行业技术手册一、引言在快速发展的现代社会中，电力行业扮演着至关重要的角色。
本技术手册旨在提供电力行业相关技术的全面介绍和详细解析，帮助读者了解电力行业的各个方面，包括发电、输电、配电等环节的技术原理和操作方法。
二、发电技术1. 火力发电技术火力发电是目前主要的发电方式之一，本章将详细介绍燃煤、燃气和燃油等不同燃料的燃烧原理，以及锅炉、汽轮机和发电机的结构和工作原理。
2. 水力发电技术水力发电是利用水能转化为电能的一种可持续发电方式，本章将介绍水电站的结构和运行原理，涵盖水轮机、闸门和发电机等关键设备的工作原理和维护方法。
3. 核能发电技术核能发电是一种高效、清洁的发电方式，本章将解析核反应堆的工作原理和核电厂的运行流程，包括核燃料的使用、热交换器的运行以及核废料的处理等技术细节。
三、输电技术1. 输电线路输电线路是将发电厂产生的电能传输到各个供电站和用户的重要环节，本章将介绍不同电压等级的输电线路的结构和敷设方式，以及线路的选址和维护注意事项。
2. 变电站变电站作为电力系统中的重要组成部分，起到输电、配电和变压的作用，本章将详细介绍变电站的构造和运行原理，包括变压器、开关设备和保护装置的使用和维护。
四、配电技术1. 配电系统配电系统是将输电线路接入到用户的电路中，本章将介绍不同电压等级的配电系统的构成和运行原理，包括配电开关设备、保护装置和计量仪表等的使用和安装方法。
2. 紧急备用电源在突发情况下，紧急备用电源可以为用户提供可靠的电力支持，本章将介绍不同类型的紧急备用电源，包括柴油发电机和蓄电池等，以及其选择和维护方面的注意事项。
五、能效管理技术能效管理是电力行业中的关键课题，本章将介绍电力行业的能效管理方法和技术措施，包括能源测量与监控、负荷管理、能效评估和节能改造等方面的内容。
六、安全与环保技术电力行业的安全和环保事关人民生命财产安全和可持续发展，本章将介绍与电力行业相关的安全措施和环保技术，包括生产安全管理、环境保护和废弃物处理等方面的内容。
送电线路工技师、高级技师应会2
1.>掏挖式基础怎样保证安全和质量?答案：(1)挖坑前必须对施工人员进行安全教育；(2)整个施工过程中，应经常检查坑壁、坑口有无裂纹现象；如有异常应立即停止工作，采取措施；(3)坑口周围1.2m以内不准堆放土或放置重物；(4)坑口作业人员要戴安全帽；(5)上下要用梯子，严禁在坑内休息；(6)提土索具要经常检查，坑上坑下要密切配合。
2.>架空电力线路上常用的裸绞线有哪些种类?各有什么特点?答案：(1)铜绞线：代号“TJ”，在架空线路的导线中，其导电性能最好，硬度和机械强度较大，抗腐蚀性强，但价格贵，故一般不使用。
(2)铝绞线：代号“LJ”，导电性能比铜稍差，导电率约为铜的60%，优点是比较轻且价格低廉，但机械强度较差，故只用于配电线路的低压线上，高压线路较少使用。
(3)钢芯铝绞线：代号：“LGJ”，其外层的铝股主要起传输电能的作用，里边的钢芯主要起承受机械荷重的作用。
导电性能和机械强度均较优越，故在架空线路上广泛应用。
缺点是铝股部分耐磨性差，施工中应防止损伤。
(4)轻型钢芯铝绞线：代号“LGJQ”，它与相同标称截面的钢芯铝绞线相比较，铝股部分的截面基本相同，而钢芯的截面要小一个等级，相应综合拉断力也小些，故称轻型钢芯铝绞线。
(5)加强型钢芯铝绞线：代号“LGJJ”，它与相同标称截面的钢芯铝绞线相比较，铝股部分的截面基本相同，而钢芯的截面要大一个等级，相应的综合拉断力也大一些，故称加强型钢芯铝绞线。
(6)镀锌钢绞线：代号“GJ”，机械强度大，但导电性能差，普遍用于避雷线，一般不用做导线。
但在个别的大跨越档，考虑到使用其他导线强度不够，也有以镀锌钢绞线作导线的。
(7)铝镁合金绞线：代号“HLJ”(热处理型铝铁硅合金绞线)、“HL2J”(非热处理型铝镁硅合金绞线)、“HL2GJ”(非热处理型钢芯铝镁硅合金绞线)，其导电性能接近于铝，导电率约为纯铝的80%～90%；机械强度接近于钢，和钢芯铝绞线相当，但其机械强度的裕度较小，性脆，抗振动性能较差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
送电线路工人常用技术手册
重庆綦南设计室
二○○四年十二月
目 录
第一部分 电工学基本知识 1 电流……………………………………………………………………………1 2 电压……………………………………………………………………………1 3 电阻……………………………………………………………………………1 4 欧姆定律………………………………………………………………………2 5 电度……………………………………………………………………………3 6 电功率…………………………………………………………………………3 7 正弦交流电……………………………………………………………………3 8 三相交流电……………………………………………………………………4 9 感抗……………………………………………………………………………4 10 容抗……………………………………………………………………………5 11 阻抗……………………………………………………………………………5 12 有功功率………………………………………………………………………6 13 无功功率………………………………………………………………………6 14 视在功率………………………………………………………………………6
第二部分 送电线路的基本知识 一、送电线路的主要设备 1．导线……………………………………………………………………………8 2．架空地线………………………………………………………………………8 3．绝缘子…………………………………………………………………………8 4．金具……………………………………………………………………………8 5．杆塔……………………………………………………………………………9 6．基础……………………………………………………………………………10 7．接地装置………………………………………………………………………10 二、送电线路专业术语 1．档距……………………………………………………………………………10 2．弧垂……………………………………………………………………………10 3．限距……………………………………………………………………………10 4．水平档距………………………………………………………………………10 5．垂直档距………………………………………………………………………10 6．代表档距………………………………………………………………………11 7．杆塔高度………………………………………………………………………11 8．杆塔呼称高度…………………………………………………………………11 9．悬挂点高度……………………………………………………………………11 10． 线间距离 …………………………………………………………………11 11． 根开 ………………………………………………………………………11 12． 架空地线保护角 …………………………………………………………12 13． 杆塔埋深 …………………………………………………………………12 14． 跳线 ………………………………………………………………………12 15． 导线的初伸长 ……………………………………………………………12 16． 分裂导线 …………………………………………………………………12 17． 导线换位 …………………………………………………………………12 18． 导（地）线振动 …………………………………………………………12 三、送电线路过电压保护专业术语 1．雷暴日…………………………………………………………………………13 2．少雷区…………………………………………………………………………13 3．中雷区…………………………………………………………………………13 4．多雷区…………………………………………………………………………13 5．雷电活动特殊强烈地区………………………………………………………13 6．反击……………………………………………………………………………13 7．绕击……………………………………………………………………………13 8．绕击率…………………………………………………………………………13 9．线路的耐雷水平………………………………………………………………14 10． 雷电保护接地 ……………………………………………………………14 11． 接地装置 …………………………………………………………………14 12． 接地线 ……………………………………………………………………14 13． 接地极 ……………………………………………………………………14 14． 接地电阻 …………………………………………………………………14 15． 工频接地电阻 ……………………………………………………………14 16． 冲击接地电阻 ……………………………………………………………14 17． 土壤电阻率 ………………………………………………………………15 18． 跨步电压 …………………………………………………………………15 19． 接触电压 …………………………………………………………………15 20． 电晕现象 …………………………………………………………………15 四、绝缘子机电及外绝缘特性术语 1．工频干放电电压………………………………………………………………15 2．工频湿放电电压………………………………………………………………15 3．工频击穿电压…………………………………………………………………15 4．冲击放电电压…………………………………………………………………15 5．一小时机电负荷………………………………………………………………16 6．有机复合绝缘子的额定机械负荷……………………………………………16 7．污闪……………………………………………………………………………16 8．泄漏距离………………………………………………………………………16 9．泄漏比距………………………………………………………………………16 10． 等值附盐密度 ……………………………………………………………16 11． 绝缘子表面积 ……………………………………………………………16 五、线路带电作业术语 1．地电位作业……………………………………………………………………17 2．等电位作业……………………………………………………………………17 3．电场……………………………………………………………………………17 4．电场强度………………………………………………………………………17 5．静电感应………………………………………………………………………17 6．组合间隙………………………………………………………………………17 7．绝缘电阻………………………………………………………………………17 8．介质损耗………………………………………………………………………18 9．绝缘强度………………………………………………………………………18 10． 泄漏电流 …………………………………………………………………18 11． 绝缘工具的有效绝缘长度 ………………………………………………18 12． 绝缘材料的密度 …………………………………………………………18 13． 绝缘材料的吸水性 ………………………………………………………18
第三部分 有关力学的基本知识 1．力及力的三要素………………………………………………………………19 2．力偶、力臂和力矩……………………………………………………………19 3．力的平行四边形法则…………………………………………………………19 4．应力、破坏应力、容许应力…………………………………………………19 5．效率……………………………………………………………………………20 6．振动系数、不平衡系数………………………………………………………20 7．钢丝绳容许拉力计算…………………………………………………………20 8．白棕绳（麻绳）容许拉力计算………………………………………………20 9．滑轮应用计算…………………………………………………………………21
第四部分 送电线路的继电保护基本知识 1．继电保护装置的定义…………………………………………………………22 2．继电保护在送电线路中的作用………………………………………………22 3．电流保护装置…………………………………………………………………22 4．距离保护装置…………………………………………………………………22 5．零序电流保护装置……………………………………………………………22 6．高频保护装置…………………………………………………………………23 7．自动重合闸装置………………………………………………………………23 8．线路故障录波器………………………………………………………………23
第五部分 常用数据 一、常用电工符号及其单位 ……………………………………………………24 二、常用法定计量单位名称与符号对照表 ……………………………………24 三、常用单位换算 1．公制与英制……………………………………………………………………25 2．马力与千瓦……………………………………………………………………26 3．几种常用重量单位换算表……………………………………………………26 4．长度单位换算表………………………………………………………………26 四、用电设备电流计算表 1．电动机的电流计算表…………………………………………………………26 2．电焊机、X光机的电流计算表………………………………………………27 3．电灯、电热设备的电流计算表………………………………………………27 五、送电线路常用数据 1．常用架空导（地）线的型号及其意义………………………………………27 2．导线常用技术参数（74和83标准） ………………………………………27 3．钢芯铝绞线导线的电阻及正序电抗…………………………………………29 4．钢绞线应用数据………………………………………………………………30 5．钢芯铝绞线连续容许输送容量………………………………………………30 6．裸导线的安全载流量（持续容许负荷）……………………………………31 7．空载线路电容电流计算………………………………………………………31 8．有地线的线路杆塔的工频接地电阻允许值…………………………………32 9．放射形接地极每根的最大长度………………………………………………32 10． 绝缘子 （1） 常用电压等级杆塔绝缘子串的片数 ………………………………32 （2） 线路和发电厂、变电所设备外绝缘各污秽等级和对应盐密、 爬电比距………………………………………………………………32 （3） 常用绝缘子主要数据…………………………………………………33
