地质雷达原理及应用精讲
地质雷达的工作原理
地质雷达的工作原理
地质雷达是一种利用电磁波进行地下探测的仪器。
其工作原理基于电磁波在不同介质中传播时发生反射、折射和透射的特性。
当地质雷达发射电磁波时，电磁波会以波束的形式向地下传播。
当遇到地下不同介质的边界时，如岩石和土壤之间的交界面，部分电磁波会被反射回地面，部分会被介质吸收或透射。
接收到的反射波被地质雷达接收器接收并记录下来，通过测量反射波的强度和时间来获取地下介质的信息。
根据不同介质对电磁波的反射特性，地质雷达可以判断地下的不同结构，例如地层、岩石、空洞或地下水等。
地质雷达使用不同频率的电磁波进行探测，常见的有雷达和探测深度较浅的埋地雷达。
高频率的电磁波能够提供较高的分辨率，但探测深度相对较浅；低频率的电磁波能够达到更大的探测深度，但分辨率相对较低。
除了电磁波的选择，地质雷达的探测结果还受到其他因素的影响，如地下介质的电导率、含水量和形态等。
因此，在实际应用中，地质雷达通常需要与地质勘探的其他方法结合使用，以提供更准确的地下结构信息。

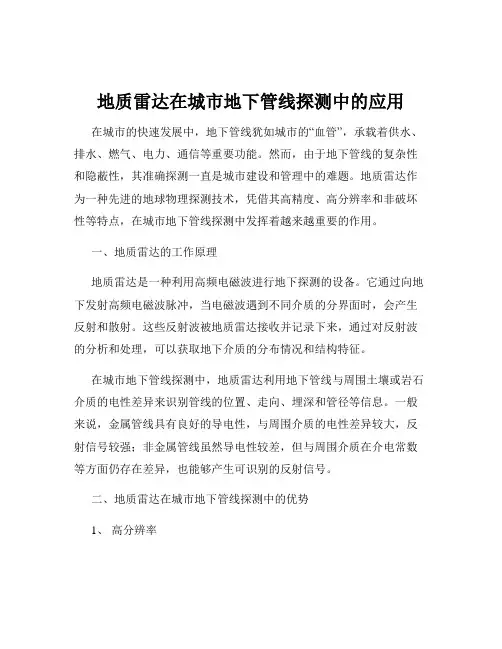

地质雷达在城市地下管线探测中的应用
地质雷达在城市地下管线探测中的应用在城市的快速发展中，地下管线犹如城市的“血管”，承载着供水、排水、燃气、电力、通信等重要功能。
然而，由于地下管线的复杂性和隐蔽性，其准确探测一直是城市建设和管理中的难题。
地质雷达作为一种先进的地球物理探测技术，凭借其高精度、高分辨率和非破坏性等特点，在城市地下管线探测中发挥着越来越重要的作用。
一、地质雷达的工作原理地质雷达是一种利用高频电磁波进行地下探测的设备。
它通过向地下发射高频电磁波脉冲，当电磁波遇到不同介质的分界面时，会产生反射和散射。
这些反射波被地质雷达接收并记录下来，通过对反射波的分析和处理，可以获取地下介质的分布情况和结构特征。
在城市地下管线探测中，地质雷达利用地下管线与周围土壤或岩石介质的电性差异来识别管线的位置、走向、埋深和管径等信息。
一般来说，金属管线具有良好的导电性，与周围介质的电性差异较大，反射信号较强；非金属管线虽然导电性较差，但与周围介质在介电常数等方面仍存在差异，也能够产生可识别的反射信号。
二、地质雷达在城市地下管线探测中的优势1、高分辨率地质雷达能够提供厘米级甚至毫米级的分辨率，可以清晰地分辨出地下管线的细节特征，如管线的接口、弯头和分支等，这对于准确确定管线的位置和走向非常重要。
2、非破坏性与传统的开挖探测方法相比，地质雷达不需要破坏地面，不会对城市的交通和环境造成影响，也减少了施工成本和时间。
3、快速高效地质雷达可以在较短的时间内完成大面积的探测工作，大大提高了探测效率，能够满足城市建设和管理中对地下管线信息快速获取的需求。
4、适应性强地质雷达可以在各种复杂的地质和环境条件下进行探测，如在城市道路、广场、建筑物附近等，不受场地限制。
三、地质雷达在城市地下管线探测中的应用场景1、新建工程前期探测在城市新建道路、桥梁、地铁等工程建设前，需要对地下管线进行详细探测，以避免施工过程中对现有管线造成破坏。
地质雷达可以准确查明地下管线的分布情况，为工程设计和施工提供可靠的依据。
地质雷达在隧道工程质量检测中的应用
地质雷达在隧道工程质量检测中的应用一、地质雷达技术原理地质雷达是一种无损探测地下情况的技术手段，它利用雷达波在地下的传播和反射情况，通过接收地下物体返回的信号，来获取地下物质的结构、形态和分布情况。
地质雷达通过发射高频电磁波，当它遇到不同介电常数的地下物质时，就会发生反射或折射，通过接收器接收这些反射信号，就可以分析地下的构造情况。
地质雷达技术可以探测到几十米到几百米深度的地下情况，因此在隧道工程质量检测中具有得天独厚的优势。
1.地下岩层构造调查地质雷达可以快速、准确地探测到地下岩层的构造情况，包括岩层的厚度、倾向、断裂情况等。
这对于隧道的设计施工非常重要，可以通过地质雷达的图像和数据，对隧道施工过程中的岩层情况进行预测和调整，以避免因地质原因引起的事故和工期延误。
2.隧道进口和出口位置的地质勘察地质雷达可以实现对隧道进口和出口位置地下情况的快速勘察，包括地下水情况、地下空洞和断裂带情况等。
这些信息对于隧道的定位和设计起到了至关重要的作用，可以为后续的施工和质量控制提供可靠的数据支持。
3.地下管道和电缆检测在隧道施工过程中，地下的管道和电缆是一个重要的安全隐患，地质雷达可以快速、非破坏性地检测到这些地下设施的位置和情况，为隧道施工的安全和质量提供保障。
4.地下水文地质勘察地下水是隧道施工中的一个重要问题，地质雷达可以检测到地下水的流向、渗透情况和水位变化情况，为隧道施工提供重要的水文地质数据支持，可以在隧道施工过程中及时发现地下水问题，采取相应的措施进行调整。
5.隧道施工中的质量检测地质雷达可以在隧道施工过程中进行实时监测，对隧道内部的岩层情况、裂缝情况、地下水情况等进行连续不间断的监测和检测，为施工的质量控制提供了可靠的数据支持。
三、地质雷达在隧道工程中的优势1.快速高效地质雷达可以进行迅速地下探测，实现对大范围的地下情况进行全面地测量和勘察，节约了大量的时间和人力成本。
2.非破坏性地质雷达是一种非破坏性的探测技术，不会对地面和地下结构造成任何影响，保证了隧道施工过程中其他工程的正常进行。
地质雷达在地下探测中的应用研究
地质雷达在地下探测中的应用研究一、引言在当今的工程建设和地质研究领域，对地下情况的准确了解至关重要。
地质雷达作为一种高效、无损的探测技术，正逐渐成为地下探测的重要手段。
它凭借其独特的工作原理和优势，为我们揭开了地下世界的神秘面纱，在诸多领域发挥着重要作用。
二、地质雷达的工作原理地质雷达是一种利用高频电磁波来探测地下介质分布的地球物理方法。
其工作原理类似于雷达系统，通过向地下发射高频电磁波脉冲，这些电磁波在遇到不同介质的界面时会发生反射和折射。
接收天线接收到反射回来的电磁波信号，并将其转换成电信号进行处理和分析。
根据电磁波在地下传播的时间、幅度和波形等特征，可以推断地下介质的分布情况，如地层结构、岩石类型、空洞、含水区域等。
三、地质雷达的系统组成地质雷达系统通常由控制单元、发射天线、接收天线、数据采集单元和处理软件等部分组成。
控制单元负责整个系统的操作和参数设置，发射天线产生并向地下发射电磁波脉冲，接收天线接收反射回来的电磁波信号，数据采集单元将接收到的信号进行数字化采集，处理软件则对采集到的数据进行处理和分析，最终生成地下介质的图像或剖面图。
四、地质雷达在地下探测中的应用领域（一）工程地质勘察在道路、桥梁、隧道等工程建设中，地质雷达可以用于探测地下的基岩面深度、覆盖层厚度、软弱夹层分布等，为工程设计和施工提供重要的地质依据。
例如，在隧道建设前，通过地质雷达探测可以提前发现隧道前方的不良地质体，如溶洞、断层、破碎带等，从而采取相应的预防措施，保障施工安全。
（二）考古勘探在考古领域，地质雷达可以帮助考古学家了解地下遗址的分布和结构，无需进行大规模的挖掘。
它可以探测到地下的古墓、城墙、沟渠等遗迹，为考古发掘提供精确的位置和范围，减少对文物的破坏。
（三）矿产勘查在矿产勘查中，地质雷达可以用于探测地下矿体的分布、形态和规模，以及矿层的厚度和品位等信息。
此外，它还可以用于监测矿山开采过程中的地下变化，预防地质灾害的发生。
地质雷达的详细介绍优秀PPT
发展状况是：首先通过引进国外的雷达仪器，进行研究和应 用，然后开发拥有自主知识产权的自己的雷达产品。目前，国 内使用最多的雷达大多是美国GSSI公司生产的。国内有电子部 22所，航天部爱迪尔公司、骄鹏公司和中国矿大（北京）四家 单位相继推出了自己的雷达产品。
2021.10
中国矿业大学。地球探测与信息技术
地质雷达的详细介 绍
在隧道开挖、煤矿生产及地面工程建设中经常遇 到复杂的地质异常，给施工带来困难，尤其是穿过 老窑、软弱破碎带、岩溶区，或者煤与瓦斯突出的 危险区域，若事先未能探查清楚往往造成塌方、涌 水或煤与瓦斯突出等事故，影响安全生产。在地面 工程地质勘探中，要求实施大面积、高密度精查勘 探，这就对地质探测手段提出了高的要求。实践证 明，应用矿井地质雷达进行探测，简便快捷，机动 灵活，能较好而准确地提供资料，取得较好效果。
2021.10
中国矿业大学。地球探测与信息技术
2021.10
中国矿业大学。地球探测与信息技术
2021.10
中国矿业大学。地球探测与信息技术
2021.10
中国矿业大学。地球探测与信息技术
2） 、多次覆盖法
由于介质对电磁波的吸收，来自深部界面的反射波发射—接收天线在同一测线上进行里复测量，然后把 测量记录中相同位置的记录进行叠加，这种记录能增强 对深部地下介质的分辨能力。
3.1 测量方式
探地雷达的野外工作，必须根据探测对象的状况及所处的 地质环境并选择合适的测量参数，才能保证雷达记录的质量。
1）、剖面法 2）、多次覆盖 3）、宽角法
2021.10
中国矿业大学。地球探测与信息技术
1）、剖面法
剖面法是发射天线(T)和接收天线(R)以固定间距沿测线同步 移动的一种测量方式，当发射天线与接收天线间距为零，亦 即发射天线与接收天线合二为一时称为单天线形式，反之称 为双天线形式。剖面法的测量结果可以用探地雷达时间剖面 图来表示。该图像的横坐标记录了天线在地表的位置；纵坐 标为反射波双程定时，表示雷达脉冲从发射天线出发经地下 界面反射回到接收天线所需的时间。这种记录能准确反映测 线下方地下各反射界面的形态。
地质雷达的原理

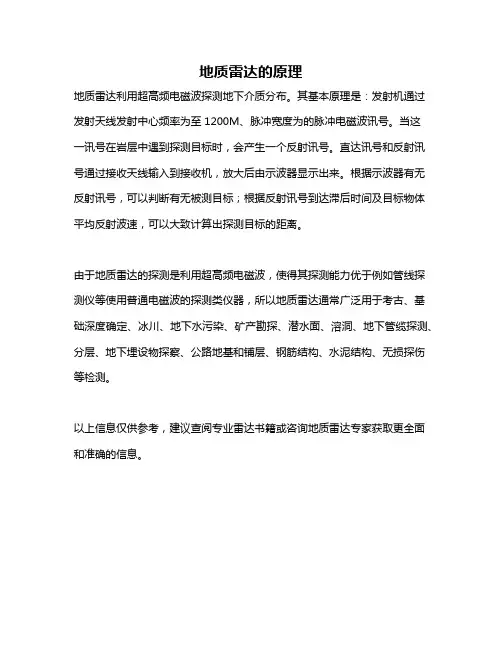

地质雷达的原理
地质雷达利用超高频电磁波探测地下介质分布。
其基本原理是：发射机通过发射天线发射中心频率为至1200M、脉冲宽度为的脉冲电磁波讯号。
当这
一讯号在岩层中遇到探测目标时，会产生一个反射讯号。
直达讯号和反射讯号通过接收天线输入到接收机，放大后由示波器显示出来。
根据示波器有无反射讯号，可以判断有无被测目标；根据反射讯号到达滞后时间及目标物体平均反射波速，可以大致计算出探测目标的距离。
由于地质雷达的探测是利用超高频电磁波，使得其探测能力优于例如管线探测仪等使用普通电磁波的探测类仪器，所以地质雷达通常广泛用于考古、基础深度确定、冰川、地下水污染、矿产勘探、潜水面、溶洞、地下管缆探测、分层、地下埋设物探察、公路地基和铺层、钢筋结构、水泥结构、无损探伤等检测。
以上信息仅供参考，建议查阅专业雷达书籍或咨询地质雷达专家获取更全面和准确的信息。
地质雷达法
地质雷达法
地质雷达法是一种应用电磁场变化，以辅助在地下测量并立体显示的地质勘探方法。
该方法的原理是：在一个区域内以一定的间隔沿一个方向施加一个抛物线型电磁波，然后依次接收地底反射回来的电磁信号，从而克服了地下可视化现象的局限，获取地下地质构造、地层变化、地下水活动及各种地质信息的技术方法。
地质雷达方法的数据处理和分析的关键环节是原始记录的重建与识别。
从元数据中获得初步信息，经过自动处理，生成处理过的图像，再根据地质结构特征，恢复中、100、500m反射板深度，同时对深度、光滑度及灰度进行扫描，定位精度达到1-2m，用反射率度量地质层析成分；用低频带限制来展示非反射强度；用梯度角度度量中、小尺度的构造变化；用梯度值测量总体反射板形态及反射率的强弱；用反射板深度、梯度值和强度的变化来度量板的形状和大小等。
地质雷达方法对地质调查有着重要的作用。
一是可以在事先没有地质资料的地区快速预测大致的基本地质条件，二是可以在内部结构和成分不明显表现的单无岩体调查中准确分辨，从而发现低频反射深度特征，三是可用于复杂地质条件下精细地质调查，从而提高对岩性结构及地下水活动特征的认识，以及深入了解地质背景。
地质雷达的原理
地质雷达的原理地质雷达是一种利用雷达原理进行地下探测的仪器。
它通过向地下发送电磁波并接收反射回来的波束，对地下的物质成分和结构进行探测和分析。
地质雷达可以在不破坏地表的情况下，获取地下的信息，对于地质勘探、地下水资源调查、工程建设等具有重要的应用价值。
地质雷达的工作原理基于电磁波在空间中的传播和被物体散射的特性。
当电磁波从雷达发射器发出后，会以电磁波的速度在空间中传播。
当电磁波遇到不同介质的边界时，会发生折射、反射、透射等现象。
在地质雷达探测中，电磁波主要与地下介质的电磁性质相互作用。
当电磁波与地下物质相互作用时，会发生电磁波的散射和衰减。
地下介质的电磁性质与地质雷达中的频率密切相关，因此地质雷达的探测效果受到频率的影响。
地质雷达通常用的是探地雷达，探地雷达通过发送一系列高频的短脉冲信号，然后记录回波的强度和到达时间。
根据回波的强度和时间，可以对地下物质的位置、形状和电磁性质进行分析。
在地质雷达的探测过程中，主要有以下几个步骤：1. 雷达发射：地质雷达通过雷达发射器发送高频电磁波到地下。
常用的频率范围为几百兆赫兹到几吉赫兹。
2. 地下物质的散射和衰减：电磁波在地下遇到物质后，会发生反射、散射和衰减等现象。
不同类型的地下物质对电磁波的散射和衰减程度不同，从而产生不同的回波信号。
3. 回波接收：地质雷达的接收器接收到从地下反射回来的回波信号。
接收到的回波信号可以包含有关地下物质的信息。
4. 数据处理：接收到的回波信号经过合适的处理和分析，可以从中提取出地下物质的信息，如深度、形态、电磁性质等。
常见的数据处理方法包括滤波、叠加、模式匹配等。
5. 显示与解读：处理后的数据可以通过图像或曲线等形式显示出来。
地质雷达的操作员可以根据显示的结果对地下物质进行解读，判断该地下物质的性质和分布情况。
地质雷达的原理基于电磁波的传播和地下物质对电磁波的散射和衰减等特性。
通过发送和接收电磁波，并结合合适的数据处理和解读方法，可以获取地下物质的信息。
地质勘探中的地质雷达技术
地质勘探中的地质雷达技术地质雷达技术是地球科学领域中一种非常重要的勘探技术，它能够通过无损检测方式获得地下结构的信息。
本文将介绍地质雷达技术的原理、应用领域以及未来的发展趋势。
一、地质雷达技术的原理地质雷达技术利用微波信号与地下物质相互作用的特性，通过检测回波信号来确定地下结构。
其原理可以简单概括为发射、接收和处理三个步骤：1. 发射：地质雷达系统通过天线发射微波信号，这些信号会在地下不同介质的界面上发生反射、折射、散射等现象。
2. 接收：接收系统会收集回波信号，并将其转化为电信号发送到处理系统进行分析。
3. 处理：处理系统对接收到的信号进行时频分析，通过波形和幅度的变化来获得地下结构的信息。
二、地质雷达技术的应用领域地质雷达技术在地球科学领域有着广泛的应用，可以用于以下几个方面：1. 地质勘探：地质雷达技术可以用于地质勘探，例如矿产资源勘探、岩溶地貌勘察、地下水资源调查等。
通过地质雷达扫描，可以获取地下结构的信息，帮助勘探人员确定勘探区域的地质构造和岩石性质。
2. 土壤研究：地质雷达技术对于土壤研究也有很大的帮助。
通过对土壤中微波信号的分析，可以获取土壤的含水量、密度、孔隙率等信息，有助于土壤质地评价和土壤污染监测。
3. 工程勘察：地质雷达技术在工程勘察中起到了重要的作用。
它可以用于检测地下管线、洞穴、地下隧道等工程建设中的隐患，帮助工程师减少钻探次数、提高工作效率，并确保施工的安全性。
4. 灾害监测：地质雷达技术在灾害监测方面也有广泛应用。
例如，它可以用于监测地质滑坡、地下水位变化、地震活动等，为灾害预警和防治提供重要的数据支持。
三、地质雷达技术的发展趋势随着科技的不断进步，地质雷达技术也在不断发展。
未来，地质雷达技术可能朝着以下几个方向发展：1. 分辨率提升：随着雷达系统技术的改进，地质雷达的分辨率将进一步提升，可以获取更精细的地下结构信息。
2. 多频段应用：地质雷达技术可以利用多种频段的微波信号，通过对多频段信号的处理来获取更丰富的地下信息。
地质雷达在矿产勘查中的应用研究
地质雷达在矿产勘查中的应用研究地质雷达是一种利用电磁波进行地下探测的仪器，它可以通过测量电磁波在地下的传播和反射情况，来获取地下的物质分布和结构信息。
在矿产勘查中，地质雷达被广泛应用于寻找矿体、判断矿体性质和评估矿产资源。
一、地质雷达原理与技术地质雷达的工作原理是利用电磁波在地下的传播和反射特性。
当电磁波遇到地下的物质界面时，会发生反射、折射和散射等现象，通过测量这些现象可以获得地下物质的信息。
地质雷达通常由发射器、接收器和数据处理系统组成。
发射器发出电磁波，接收器接收反射的电磁波，并将其转化为电信号传输给数据处理系统进行分析和处理。
二、地质雷达在矿产勘查中的应用1. 矿体探测：地质雷达可以探测地下矿体的位置、形状和大小。
通过测量电磁波的传播时间和强度，可以确定矿体的深度和分布情况。
这对于矿产勘查人员来说非常重要，可以帮助他们准确定位矿体，并制定合理的开采方案。
2. 矿体性质判断：地质雷达可以通过测量电磁波在地下的传播速度和衰减情况，来判断地下矿体的性质。
不同类型的矿体对电磁波的传播和反射有不同的特点，通过分析这些特点可以判断矿体的类型和成分，为矿产勘查提供重要依据。
3. 矿产资源评估：地质雷达可以通过测量电磁波的反射强度和频率，来估计地下矿产资源的丰度和分布情况。
通过对大面积区域进行扫描和测量，可以得到矿产资源的整体情况，为矿产勘查人员提供决策参考。
三、地质雷达在实际应用中的案例1. 铁矿勘探：某地区的矿产勘查人员使用地质雷达进行铁矿勘探。
通过地质雷达的测量，他们确定了铁矿的位置和分布情况，并制定了合理的开采方案。
这大大提高了勘探效率和开采水平，为当地经济发展做出了贡献。
2. 煤矿安全：在煤矿开采过程中，地质雷达可以用于检测地下矿层的裂隙和变形情况，及时发现潜在的安全隐患。
通过对矿井进行地质雷达扫描，可以帮助矿产勘查人员制定安全措施，保障矿工的生命安全。
3. 油气勘探：地质雷达在油气勘探领域也有广泛应用。
