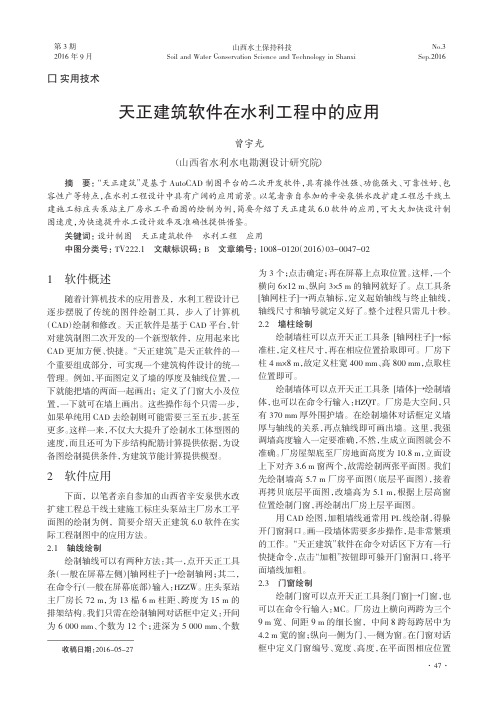

尺寸标注是水工绘图的重要组成部分，可以对 图上的门窗、墙体等进行直线、角度、弧长等标注。门 窗标注可以点开天正工具条 [尺寸标注]→门窗标 注，也可以在命令行输入：MCBZ；墙厚标注可以点开 天正工具条[尺寸标注]→墙厚标注，也可以在命令 行输入：QHBZ。
门窗和墙厚标注，天正软件与 CAD 的最大不同 在于可以批量标注。软件墙厚标注，可以一个方向的 墙同时标出墙厚。门窗标注，同一面墙上指定墙面后 也可同时标出，不需要指定每个门窗洞口。按照以上 尺寸标注的方法，可以迅速地标注出厂房墙厚和门 窗尺寸。 2.5 定义图框
关键词：设计制图 天正建筑软件 水利工程 应用 中图分类号：TV222.1 文献标识码：B 文章编号：1008-0120（2016）03-0047-02
1 软件概述
随着计算机技术的应用普及，水利工程设计已 逐步摆脱了传统的图件绘制工具，步入了计算机 （CAD）绘制和修改。天正软件是基于 CAD 平台，针 对建筑制图二次开发的一个新型软件，应用起来比 CAD 更加方便、快捷。“天正建筑”是天正软件的一 个重要组成部分，可实现一个建筑构件设计的统一 管理。例如，平面图定义了墙的厚度及轴线位置，一 下就能把墙的两面一起画出；定义了门窗大小及位 置，一下就可在墙上画出。这些操作每个只需一步， 如果单纯用 CAD 去绘制则可能需要三至五步，甚至 更多。这样一来，不仅大大提升了绘制水工体型图的 速度，而且还可为下步结构配筋计算提供依据，为设 备图绘制提供条件，为建筑节能计算提供模型。
水利水电工程设计中常见问题及对策

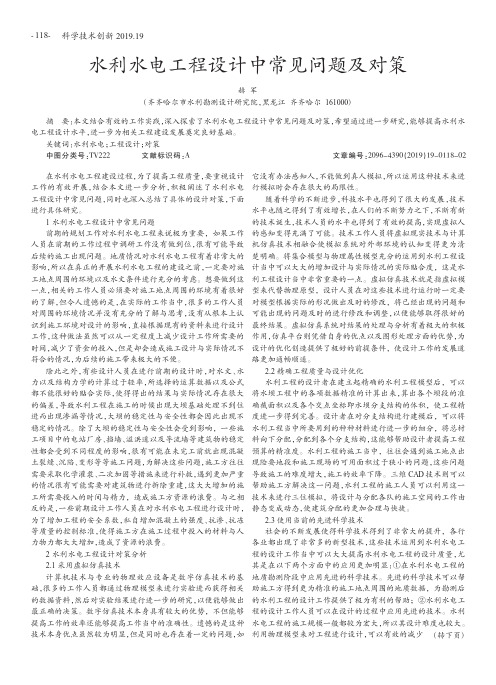

科学技术创新2019.19水利水电工程设计中常见问题及对策赫军（齐齐哈尔市水利勘测设计研究院，黑龙江齐齐哈尔161000）在水利水电工程建设过程，为了提高工程质量，要重视设计工作的有效开展，结合本文进一步分析，积极阐述了水利水电工程设计中常见问题，同时也深入总结了具体的设计对策，下面进行具体研究。
1水利水电工程设计中常见问题前期的规划工作对水利水电工程来说极为重要，如果工作人员在前期的工作过程中调研工作没有做到位，很有可能导致后续的施工出现问题。
地质情况对水利水电工程有着非常大的影响，所以在真正的开展水利水电工程的建设之前，一定要对施工地点周围的环境以及水文条件进行充分的考虑。
想要做到这一点，相关的工作人员必须要对施工地点周围的环境有着很好的了解，但令人遗憾的是，在实际的工作当中，很多的工作人员对周围的环境情况并没有充分的了解与思考，没有从根本上认识到施工环境对设计的影响，直接根据现有的资料来进行设计工作，这种做法虽然可以从一定程度上减少设计工作所需要的时间，减少了资金的投入，但是却会造成施工设计与实际情况不符合的情况，为后续的施工带来极大的不便。
除此之外，有些设计人员在进行前期的设计时，对水文、水力以及结构力学的计算过于轻率，所选择的运算数据以及公式都不能很好的贴合实际，使得得出的结果与实际情况存在很大的偏差，导致水利工程在施工的时候出现大坝基础处理不到位进而出现渗漏等情况，大坝的稳定性与安全性都会因此出现不稳定的情况。
除了大坝的稳定性与安全性会受到影响，一些施工项目中的电站厂房、挡墙、溢洪道以及导流墙等建筑物的稳定性都会受到不同程度的影响，很有可能在未完工前就出现混凝土裂缝、沉陷、变形等等施工问题，为解决这些问题，施工方往往需要采取化学灌浆、二次加固等措施来进行补救，遇到更加严重的情况很有可能需要对建筑物进行拆除重建，这大大增加的施工所需要投入的时间与精力，造成施工方资源的浪费。
与之相反的是，一些前期设计工作人员在对水利水电工程进行设计时，为了增加工程的安全系数，私自增加混凝土的强度、抗渗、抗冻等质量的控制标准，使得施工方在施工过程中投入的材料与人力物力都大大增加，造成了资源的浪费。
浅谈BIM建模技术在水利工程中的应用
浅谈BIM建模技术在水利工程中的应用摘要：在水利工程的建设过程中，传递不及时是造成项目管理效率不高的重要原因。
建筑信息模型技术的出现促进了水利工程建设信息化的快速发展。
施工质量控制是质量管理的核心部分，是指将制定的质量目标与实际完成情况进行管理。
将BIM技术应用到水利工程的施工过程中，对水利工程施工质量进行控制，能够有效提高施工质量水平，减少返工次数，更好地实现施工质量目标。
关键词：BIM建模技术；水利工程；应用引言建筑的施工质量容易对施工安全、进度和功能设计产⽣重要影响，需要有效借助BIM技术的可视化等优点进行质量管控。
因此，本文借助案例分析和理论相结合的方式对BIM技术管控工程质量进行分析，通过实施这种技术优化设计方案，及时解决施工过程中存在的问题，提高水利工程的施工质量。
1BIM技术的简介BIM是英文Building Information Modeling的缩写，中文含义为建筑信息模型，也可以理解为对水利工程的数字化模拟。
该技术最初发源于美国，是由美国乔治亚理工大学建筑与计算机学院的工作人员研发，具体是结合一个建筑项目，对其整个生命周期进行分析，包括建筑的几何特征、功能要求、构建性能等，将多种数据资源进行综合，然后再进行模拟分析，目的在于找到最佳的施工建设方式。
近年来，由于我国建筑行业的快速发展，水利工程的数量越来越多，水利工程的类型也越来越丰富，在此背景环境下，BIM技术的应用得到了更多施工单位的重视，并在实际的施工建设环节，积极结合该技术的有效应用。
具体使用过程中，是对建筑整体施工的虚拟模拟，可以从设计角度对一些问题、不足等给予观察、验证，及时解决一些问题，促使设计完善；在造价管控上，可以从施工材料的控制上出发，寻求最佳的成本投入方案，使工程以最少的成本达到最优质的建设效果。
现阶段而言，BIM技术在水利工程中的涉及领域在不断拓展，不仅包括设计，还包括施工建设、管理等，这为工程的高质量、高效建设，以及经济性施工给予了莫大的帮助。
基于在农田水利工程施工中应用BIM技术的探索
基于在农田水利工程施工中应用 BIM技术的探索摘要：近些年我国基础建设数量规模与日俱增，为了保证农业稳定发展，农田水利工程施工有着相对较高质量要求，现阶段在农田水利工程施工过程中普遍采用BIM技术来进行施工设计和施工管理，通过BIM技术可以有效实现对流动性较强的因素以及不稳定因素进行控制管理，同时可以在设计过程中提升设计水平，但是BIM技术在农田水利工程施工中尚存在较大的发展空间，需要针对性进行分析，深度发掘BIM技术的社会价值和经济价值。
关键词：农田水利；工程施工；BIM技术引言：BIM技术起源于建筑行业，在建筑领域以及土木工程领域有着较为广泛的应用，通过以信息为基础构建可视化模型，可以将各种建筑施工信息和设计信息更直观的进行反馈，并对建筑施工的全周期进行信息反馈和施工管理，可以有效提升施工效率和设计水平，因此需要分析BIM技术的概述以及在农田水利工程施工中的应用，保证农田水利工程投入使用后质量表现优质。
1.BIM技术的原理特点及功能分析BIM技术是一种数字表达形式，在数据信息的支持下，可以将二维的平面设计转换为三维的立体设计，进而将很多抽象的信息更直观的反馈，同时结合信息化技术和物联网技术，可以将建筑工程的功能特点、外观特征进行可视化模型构建，同时针对不同的施工阶段可以利用BIM技术对各种数据信息进行共享，进而有效提升各部门协调作业能力，同时利用BIM技术可以对各种信息进行存储和出图，避免重复录入、信息冗余或者理解不当出现歧义等现象。
BIM技术同时具有服务理念，拥有模拟和可优化出图的特点，在建筑工程的施工设计、工程造价、施工管理等方面都有着重要的应用，可以避免设计问题造成返工的现象，并对不同的设计进行模拟分析，推敲其可行性，有效避免设计不当造成的物料浪费。
1.农田水利工程施工管理过程中BIM技术的应用1.施工规划过程农田水利工程的整个施工过程相对漫长，在整个施工周期中，需要对施工和管理进行科学的设计规划，利用BIM技术进行模型构建之前，需要对施工地点进行勘察测量，并综合考量施工结构、组件、程序环节，对各个施工环节进行科学分析，通过分析数据科学创建施工模型，随后对各个施工环节进行人员、物料、技术设备调配，并借助BIM技术出图进而得到初级施工设计图纸，并对每一个施工阶段的人员、技术、物料进场进行布局，通过分析不同设计方案推敲其可行性进而确定最终肚饿施工方案，保证施工过程中物料、人员、技术科学调配，避免由于时间空间冲突影响施工进度，整个施工规划过程尤为重要，直接关系到施工的效率和质量，因此在施工规划过程中需要对各种数据进行科学分析，并利用模型来调整，避免决策失误的现象发生。
计算机技术在水利工程设计中的应用 郭鹏
计算机技术在水利工程设计中的应用郭鹏发表时间：2019-09-02T15:17:00.260Z 来源：《防护工程》2019年12期作者：郭鹏[导读] 随着科学技术的不断进步，越来越多的计算机技术应用到了水利工程设计之中。
山东省调水工程运行维护中心寿光管理站山东寿光 262700摘要：随着科学技术的发展，计算机技术已经深入到各行各业。
计算机技术在水利工程设计中更是因其速度快、操作方面、数据处理便捷等特点，应用更加广泛。
计算机技术在水利工程设计的应用更是水利信息化建设的体现。
本文主要介绍了地理信息系统（GIS）、CAD三维建模、云计算等比较常见的计算机技术在水利工程设计中的应用。
关键词：计算机技术水利工程地理信息系统CAD三维建模随着科学技术的不断进步，越来越多的计算机技术应用到了水利工程设计之中，有效的提高了水利工程设计方案的可操作性并得到了有效的管理，而且在信息数据处理方面做到了更加简单快捷。
一、水利工程施工特点水利工程是为了控制、利用和保护地表及地下的水资源与环境而修建的各项工程建设的总称。
水利工程又有防洪工程、灌溉工程、治涝工程、水电工程和输水工程。
不同要求的水利工程需要根据具体要求与水资源类型选择合适的工程类型，并根据建设要求对水利工程施工建造。
水利工程的施工更是需要对用地选址、自然气候及施工条件等问题综合考虑。
1、水利工程施工的综合性。
水利工程进行施工设计较广，首先是水利工程用地的选择，水利工程涉及水库、大坝、堤防、渠道衬砌、涵闸等施工项目，在施工选址方面也会有不同；再者是施工方案的研究设计与确定及实施；最后还要考虑施工的各项设备及施工技术问题。
水利工程的施工需要结合多个方面，综合考虑以达到最大效益。
2、水利工程的施工条件复杂，施工难度较大、投入较大。
一般水利工程的施工都需要进行开挖修建，规模都不会太小，比如灌溉工程等级最小的也是0.033万hm2及以下。
而且水利工程施工地址的选择会因为水利工程的功能不同而有所不同，防洪工程中修建堤坝、治涝工程排水闸等的建设的施工作业条件难度都非常大，施工起来设计的工艺与流程也更加复杂，与之增加的还有人力物力和财力的投入。
CAD技术在机械设计中的应用设计毕业设计（论文）
CAD技术在机械设计中的应用摘要CAD技术作为成熟的普及技术已在企业中广泛应用，并已成为企业的现实生产力。
围绕企业创新设计能力的提高和网络计算环境的普及，CAD技术的发展趋势主要围绕在以下四个方面：1．标准化除了CAD支撑软件逐步实现ISO标准和工业标准外，面向应用的标准构件（零部件库）、标准化方法也已成为CAD系统中的必备内容，且向着合理化工程设计的应用方向发展。
2．开放性CAD系统目前广泛建立在开放式操作系统窗口95／98／NT和UNIX平台上，在JA VA LINUX平台上也有CAD产品，此外CAD系统都为最终用户提供二次开发环境，甚至这类环境可开发其内核源码，使用户可定制自已的CAD系统。
3. 集成化CAD技术的集成化体现在三个层次上：其一是广义CAD功能CAD/CAE/CAPP/CAM/CAQ/PDM/ERP经过多种集成形式成为企业一体化解决方案，推动企业信息化进程。
其二，是将CAD技术能采用的算法，甚至功能模块或系统，做成专用芯片，以提高CAD系统的效率；其三是CAD基于网络计算环境实现异地、异构系统在企业间的集成。
关键词：标准化，开放性，集成化，智能化！！所有下载了本文的注意：本论文附有CAD图纸和完整版最终设计，凡下载了本文的读者请留下你的联系方式（QQ邮箱），或加我百度用户名QQ，我把图纸发给你。
最后，希望此文能够帮到你！TECHNOLOGY IN THE MECHANICAL DESIN CADAPPLICATIONABSTRACTCAD technology as the popularity of mature technology has broad application in the enterprise, and enterprises have become the real productive forces. Innovative design capacity of the enterprise and enhance the popularity of network computing environment, CAD technology centres around the development trend in standardized, open, integrated and intelligent four areas:1. Standardization in addition to CAD software support the progressive realization of ISO standards and industry standards, application-oriented standard components (for parts), standardized methods have also become necessary in the CAD system, and towards the rationalization of the engineering design of the development2. CAD system is currently open and extensive operating system built on open window 95/98 / NT and UNIX platforms, in Java LINUX platform is also a CAD products, in addition to CAD systems to provide secondary development of end-user environment, and even such Environment may be the development of its core source code, which allows the user to customize their own CAD system.3. Integration of the integration of CAD technology embodied in three levels: One is the broad functions of CAD CAD / CAE / CAPP / CAM / CAQ / PDM / ERP integration through various forms of corporate integration solutions, promote enterprise information Process. The CAD system to improve the efficiency of its three CAD is based on network computing environment to achieve different places, heterogeneous system in the inter-enterprise integration. Came into being the virtual design, virtual manufacturing and virtual enterprise is the level of application integration.KEY WORDS:Standardization，Open，Integrated，Intelligent.目录绪论 (1)第1章CAD技术的概述 (2)1.1CAD技术的概念 (2)1.2CAD技术原理 (2)1.3CAD系统的组成 (2)第2章CAD技术的发展 (4)2.1 CAD技术的产生与发展 (4)2.2我国CAD的发展现状 (5)2.3 CAD系统的发展趋势 (5)第3章CAD常用的设计软件 (8)3.1国内软件 (8)3.2国外软件 (9)第4章CAD技术在机械设计中的应用 (12)4.1我国CAD技术在机械设计中应用的现状 (12)4.2 CAD在玉米联合作业机械设计中应用 (13)4.3 CAD三维技术在液压挖掘机中的应用 (18)结论 (24)谢辞 (25)参考文献 (26)外文资料 (27)绪论源于20世纪50年代的机械CAD/CAM技术已发展为一种高新技术产业,并得到迅速发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水利工程设计应用CAD技术的分析
【摘要】本文通过对水利工程设计应用CAD技术进行分析，并且通过具体
实例阐述该技术在水利工程的实际功效。
【关键词】水利工程;CAD;设计
信息化的进程改变了许多传统行业的运作方式，其中在水利工程设计中，传
统的设计方式是以人工绘制图纸为主，这使得所绘制的图纸立体感不强，对细节
的描绘总是出现人为的误差等问题，同时还需要投入大量的人力、时间进行修改，
而信息化的出现，改变了这一传统的操作模式。随着计算机的技术的引入，水利
工程的设计也对传统的人工绘图进行了改良，引进的CAD三维绘制功能，该功
能的引进极大的优化了设计的能力，较好的配合了设计师的设计要求，对局部的
展现也出现了立体化、精准化的特点。
1浅析CAD技术的定义
CAD作为计算机的辅助设计功能，它是通过计算机和图形软件，来配合设
计师进行设计工作。CAD技术的应用提供了多种选择方案，并对所设计的信息
进行运算、存贮。该信息包含：数字、文字、图形等方面的信息。这样既提高了
设计师的工作效率，也方便了设计师对信息进行检索。CAD软件一般分为：操
作体系和编译程序两种。该两种功能是CAD自带的功能，另外，还有CAD软
件应用、管理数据方面的软件、以及交互式显示图形的软件。其中交互式图形软
件的作用是：开窗、剪辑、查看图形，还可以对图形进行交换传递、修改更新、
以及进行相关的人机互动等。CAD软件应用包含：几何造型技术、对特征运算、
绘图功能。这些功能呼应了专门设计的需求，且CAD技术适用的领域广泛，例
如：机械设计、广告设计、建筑设计、电气设计等领域。CAD的数据管理技术，
是指对检索、处理各种信息。CAD技术通过其功能的综合利用，从而完成绘制
图形、对图形进行转换、修改等工作。
2CAD技术的特点
2.1简便了操作、整洁了图面
CAD技术的应用，不像传统的手工绘图，用不同粗细的笔在图纸上来回绘
制，而且不停的更换直尺和三角尺等的绘图工具，这不仅麻烦，也使得图面不够
整洁，工作量也非常的繁重，需要多次进行修改，才能完成一张图纸的绘制。而
使用CAD技术绘图，只需要点动鼠标就能配合设计者的工作，这既方便了修改，
也保持了绘制的图纸的整洁，对于需要修改的数据、图形等，只需要运用该软件
自带的功能，返回上一步的就能重新进行设计、绘图。
2.2提高了图纸的精确性
在传统的手工绘图工程图纸过程中，统计大量庞杂的数据是件非常庞杂的事
情，而且对于查询、检索也是非常的麻烦，同时经常会出现数据上的标注误差，
以及绘制的失误，而且修改起来也非常复杂、繁琐。CAD软件具有较高的精确
性，其绘制的尺寸在精确度上，超过了其他同类软件。由于水利工程设计图纸对
精确度要求也是颇高的，这使得CAD技术比较合乎水利工程设计的要求，可以
将标注精确到毫米，较有益于水利工程设计图纸的绘制。
2.3资料保管功能的提高
CAD软件是以电脑为载体，进行图片、图形的设计，故而可以将设计的文
件，直接存贮在硬盘、或软盘中，以便于检索和查看。这极大的方便了资料的保
管和取用，在对资料的保管中，为了安全起见，可通过扫描仪将文件、资料进行
数字化处理，经扫描后的数据、图形等再重新输入电脑，以确保对该文件保管的
安全性。可见，在文件的保管中，较之传统的资料保管，CAD技术也有其便利、
高效的优势。
3水利工程设计中应用CAD技术
3.1CAD技术对溢流段坝面曲线进行绘制
对溢流段坝面的曲线绘制。借助CAD技术对溢流段坝面的曲线，进行绘制，
然后再用表格处理方式进行处理，完成图形的绘制和标注。具体方法如下。
列出所设计的相关数据，经Excel的处理功能，将所设计的数据转换成坐标;
在CAD软件中须执行Spline命令;
把Excel表格数据，经处理后转化成的曲线坐标，再对该曲线坐标进行复制，
然后粘贴在CAD的命令中，最后敲下确认键，执行该项指令，这样便可绘制完
成溢流段坝面图纸。
3.2举例说明水位关系曲线的绘制
通过CAD表格的运算功能，可以计算已知的水库水位、水库的库容等数值。
然后绘制出水位关系曲线的坐标点、以及绘制出水库水位与库容的关系曲线。具
体方法如下。
利用CAD表格，把水位和库容的数据值，填入该表格中;
运用表格的计算功能，将库容的差值等计算出来;
把计算出的库容的差值，填入相对应的坐标当中;
再把各坐标带你的水位差值，进行多倍率放大，并做相对应的比例调整，然
后按照等比例放大的方法，进行操作应用，使得完成的曲线绘制实用、美观;
把坐标点和新坐标中的坐标点相对应，将死水位和死库容坐标点互相对应。
利用UCS命令对该软件执行指令;
在对坐标进行比例调整之前，先要利用Spline命令绘制样条曲线;
最后绘制完成水库水位和库容曲线后，敲下确认键，这样按照以上步骤绘制
出来的曲线，不仅具有准确性，也便于检索、研究等。
4应用CAD软件的三维立体功能
CAD软件具有绘制建筑物三维图像的功能，对所设计的三维图像，进行渲
染，渲染是指：对初步绘制的图像，添加三维的效果，其三维效果包括：添加材
质表现、增加光源点、添加背景等方式，这样经渲染的设计，出来的效果既有相
对直观的感受，也有美观的效果。其中突出的优势是：这样的图纸不仅美观整洁、
而且可以显示详细的工程造价，以及建筑物的剖切三维效果图等。
5三维效果图和二维平面图的互换
在水利工程设计中，CAD技术的应用既方便了设计人员的绘图，也简化的
绘图流程，并且可以将三维效果图和二维平面图，进行互相转换，避免了绘制图
纸中的重复绘制的麻烦。例如三维效果图，可通过CAD软件，转换成二维的平
面设计图;选用CAD中的命令按钮slview，把三维立体图中的三视图进行转换，
便可以得到一个空间模型图，然后在该模型图中，再增加相应的图层，并且完成
对它的具体数据的标注。
6CAD功能的再开发
6.1开发高级语言
在自动化的系列编程软件中，例如：Autolisp等就是，提供给设计人员高等
级编程的程序语言，这些附着在Auto.CAD当中的语言，可以将水利工程的结构，
进行程序编写，这样依据工程内部结构、以及结构之间的比例等数据，实现设计
图绘制的参数化。
6.2CAD功能的开发
在运用CAD绘制水利工程设计图时，对CAD功能的再开发过程中，尤其
是再次开发线型时，可以对线型文件做专门的定义，并且对线型定义进行适当的
添加，或者将该线型文件自行定义，并且加入相关的文件。
7结论
CAD作为计算机的辅助设计功能，它是通过计算机和图形软件，来配合设
计师进行设计工作。随着信息化技术的引入，改变了传统的人工绘图的方式，被
引进的CAD三维绘制功能，极大的优化了水利工程的设计，较之传统的绘图方
式，CAD技术可以较好的配合了设计师的要求，它的优势包括，对局部的展现
体现了立体化、精准化等特点。在水利工程设计中运用CAD技术，既可以减少
错误的发生率，也能够提高设计图纸的绘制质量，并且可以提高设计的工作效率，
起到了完善水利工程设计的作用，为水利工程的施工做良好的技术保证。
