水电安装施工中混凝土板、墙预埋线管盒的施工质量控制
建筑水电安装线盒与二次配管规范标准

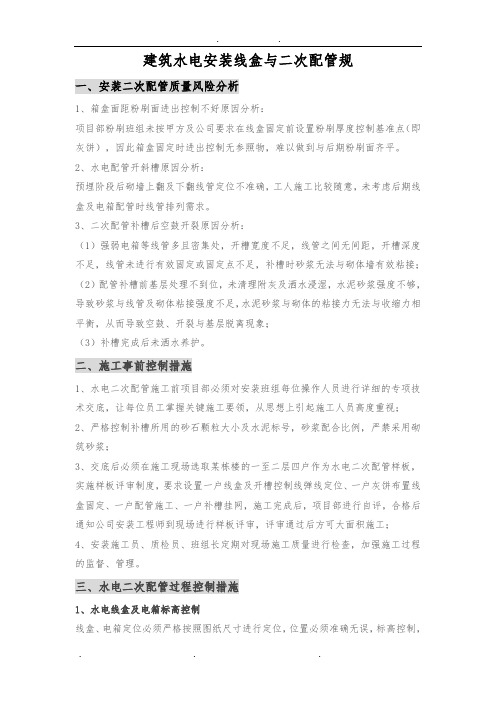

建筑水电安装线盒与二次配管规一、安装二次配管质量风险分析1、箱盒面距粉刷面进出控制不好原因分析：项目部粉刷班组未按甲方及公司要求在线盒固定前设置粉刷厚度控制基准点（即灰饼），因此箱盒固定时进出控制无参照物，难以做到与后期粉刷面齐平。
2、水电配管开斜槽原因分析：预埋阶段后砌墙上翻及下翻线管定位不准确，工人施工比较随意，未考虑后期线盒及电箱配管时线管排列需求。
3、二次配管补槽后空鼓开裂原因分析：（1）强弱电箱等线管多且密集处，开槽宽度不足，线管之间无间距，开槽深度不足，线管未进行有效固定或固定点不足，补槽时砂浆无法与砌体墙有效粘接；（2）配管补槽前基层处理不到位，未清理附灰及洒水浸湿，水泥砂浆强度不够，导致砂浆与线管及砌体粘接强度不足，水泥砂浆与砌体的粘接力无法与收缩力相平衡，从而导致空鼓、开裂与基层脱离现象；（3）补槽完成后未洒水养护。
二、施工事前控制措施1、水电二次配管施工前项目部必须对安装班组每位操作人员进行详细的专项技术交底，让每位员工掌握关键施工要领，从思想上引起施工人员高度重视；2、严格控制补槽所用的砂石颗粒大小及水泥标号，砂浆配合比例，严禁采用砌筑砂浆；3、交底后必须在施工现场选取某栋楼的一至二层四户作为水电二次配管样板，实施样板评审制度，要求设置一户线盒及开槽控制线弹线定位、一户灰饼布置线盒固定、一户配管施工、一户补槽挂网，施工完成后，项目部进行自评，合格后通知公司安装工程师到现场进行样板评审，评审通过后方可大面积施工；4、安装施工员、质检员、班组长定期对现场施工质量进行检查，加强施工过程的监督、管理。
三、水电二次配管过程控制措施1、水电线盒及电箱标高控制线盒、电箱定位必须严格按照图纸尺寸进行定位，位置必须准确无误，标高控制，要求必须根据建筑1米线作为基准线，对线盒标高进行弹线定位。
量取标高控制线做标记墨斗线弹线定位2、根据线盒标高控制线，画出线盒定位线3、采用墨斗，弹设线槽定位控制线线管开槽控制线要求：线管间距≧10mm、线管与砌体墙间距≧10mm，开槽控制线宽度=线管外径+线管间距+线管距墙间距，开槽控制线布置清晰合理；严禁水平开槽，如必须水平开槽的，水平开槽长度不得大于300mm。
精装修项目水电点位预埋阶段控制标准
底盒凸出墙面：
四川鸿通盛世置业有限公司
编号：HTJT-ZD-GC-JDⅡ-04
版号：A/0(2018)
页码：第 13页 共 28页
4.1.7 开关插座的点位深化（同部品的位置冲突，后期墙砖跨缝）； 问题描述：在土建主体水电预埋完成后，精装修进场后现场预埋的水电
问题描述：底盒材质选材太差，在后期主体施工过程中容易造成底盒破 损和耳朵脱落，影响后期精装修面板安装质量。
控制要点： 1）批量精装修项目的主体水电安装招标阶段要注意底盒材料的选用； 2）、主体施工过程中加强对已经预埋好的底盒的成品保护； 底盒成品保护参考图片：
四川鸿通盛世置业有限公司
编号：HTJT-ZD-GC-JDⅡ-04
底盒影响后期部品安装：
四川鸿通盛世置业有限公司
编号：HTJT-ZD-GC-JDⅡ-04
版号：A/0(2018)
页码：第 14页 共 28页
底盒跨砖缝：
4.1.8 回路设计 问题描述：主体水电预埋的电气回路满足不了精装修设计的回路要求，
需要后期增加配管或合并回路；
四川鸿通盛世置业有限公司
编号：HTJT-ZD-GC-JDⅡ-04
4.2.2 给水管管口（内丝弯头位置）出墙面太高或陷入墙面太深 问题描述：给水管管口出墙面太高，造成后期三角阀安装时配套的装饰
圈（一般都比较薄）无法盖住出水口，造成装饰圈和墙面有缝隙，需要定制 加厚的装饰盖才能解决，增加成本且影响美观；给水管管口陷入墙面太深， 造成后期安装三角阀无法安装（常规三角阀丝口长度有限）。需要重新定制 加长三角阀或在给水口增加内外丝以加长角阀，前者增加成本，后者存在严 重的渗漏风险。
(完整)线管预埋技术交底
1、本表由施工单位填写，交底单位与接受交底单位各存一份.2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
交底内容：三、工艺流程1。
剪力墙预埋：接线盒、管段预制―┬→―箱盒固定―→―→管路敷设―→封口保护量放线定位―→―┘2。
楼板预埋接线盒、管段预制―→┐测量放线定位→钻孔―┴→线盒固定―→管路敷设―→封口保护四、施工工艺1.放线定位开关、插座、灯位盒，必须严格按实际图纸和规范来定位.开关插座的测量定位分为三个方面：平面位置、高度、与墙面凹凸距离。
要按各种器具设计高度安装其接线盒.对剪力墙上的线盒,以土建柱筋上的红记顶端为50cm基准来测量,同时各接线盒之间用水平管复测标高是否一致。
接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。
开关盒的平面位置，如果在设计图上没有明确标注具体尺寸，则①门边的开关一般应在门开的一侧，开关盒与门洞边净距15cm（如加上门框则为20cm.）,如附图一.②如果门垛窄于37cm，则开关安在转角的另一面墙上,开关盒边距转角20cm。
③如果墙垛宽37~60cm，则开关设在墙垛中心线上.④如果开关在阳角处，则距阳角线20cm.，如附图一。
2。
安装接线盒为了达到优良的观感，接线盒预埋位置必须准确整齐.开关插座和必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。
然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技术交底记录编号表C6—1天津市武清区北河滩还迁住工程名称交底日期年月日宅小区工程2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏,其它技术交底可不填写。
水电安装规范最新版
水电安装规范最新版水电安装规范全部出自国家标准与行业标准,主要有:GB50303-2002<建筑电气工程施工质量验收规范>,GB50242-2002<建筑给水排及采暖工程施工质量验收规范>,GB50243-2002<空调工程施工质量验收规范>(空调管道的规范比普通给水严得多),GB50166-200<火灾自动报警系统施工及验收规范>,GB50339-2003<智能建筑工程质量验收规范>,GB50134-2004<人民防空工程施工及验收规范>,GB50254~59-96<电气装置安装工程施工及验收规范>,GB50150-91<电气装置安装工程电气设备交接试验标准>,GB50235-97<工业管道工程施工及验收规范>,GB50411-2007<建筑节能工程施工质量验收规范>,行业标准JGJ46-2005<施工现场临时用电安全技术规范>,GB50261-2005<自动喷水灭火系统施工质量验收规范>,排水PVC管GJJ/T29-98,塑料给水管GB/T50349-2005.水电安装规范内容：1)布线的原则：横平竖直.使用专用中财PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。
2) 插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。
3) 使用中财PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通(在这一点上目前我们基本没有出现这一类情况)，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。
水电安装监理控制要点
水、电安装工程监理控制要点一、电气安装单位开工前要提供下列资料：1、企业资质证书及营业执照2、项目经理资质证书；3、施工合同；4、经施工单位技术负责人审批的水电施工组织设计或施工方案；人防工程安装专项施工方案；节能工程安装专项施工方案；5、专职质量检验员证书及主要施工人员岗位证书、专职安全员证书、特殊工种（电工、电焊工等）上岗证；6、开工报告；7、电气的DQ1.1、DQ1.2表和给排水的SN1.1、1.2表。
8、施工单位要按图纸、图纸会审记录及施工验收规范要求进行施工。
对设计有疑问时不可盲目施工，应在咨询设计人员后进行。
水电重要变更要有设计部门或建设单位的变更通知。
9、要按设计要求选用材料，凡进埸使用的材料要填写好“材料进场使用报验单”报请监理人员验收，经监理人员验收合格后才能使用。
PVC电导管、电线、电缆、PPR给水管、排水管还要按规定抽样送有检验资质的单位复检合格后才能使用。
10每道工序完成后要先自检，自检合格后再报验并提交“工序质量报验单”，经监理人员验收合格后才能进入下道工序。
二、电气安装部分监理控制要点：（一）、防雷接地和重复接地施工中要注意如下问题：1、用两根底板钢筋连接成闭合回路，按图用底板钢筋焊接接地分隔带。
每个接地点要与桩基钢筋连接，如管桩顶面金属环没有破坏两根钢筋应与金属环连接，如顶面金属环已破坏两根钢筋应与管桩壁内钢筋连接。
双面焊接，焊接长度≥6D，焊渣要清除干净。
2、接地点的柱筋要与基础内的闭合回路连接。
柱筋≥16毫米的用两根、柱筋<16毫米的用四根连接并引上，双面焊接，焊接长度≥6D,焊渣要清除干净。
3、钢筋采用套筒连接时，在套筒连接处要跨接地线。
4、要按设计设置测试卡，高度0.5米，测试卡要设置在金属线盒内。
5、每层接地柱筋引上时不要错位，可做出标记或采用统一式样布置，即使电渣压力焊处也要跨接接地线。
柱筋焊接时要双面焊接，焊接长度≥6D，焊渣要清除干净。
接地柱筋顶端要分别用Φ12镀锌圆钢或25×4镀锌扁钢引至避雷带。
建筑水电安装施工质量控制探讨
建筑水电安装施工质量控制探讨摘要：随着我国经济的不断发展，社会进程的不断加快，我国的建筑市场对水电安装工程的要求也愈来愈严格了，尤其是在现代化建设日益成熟的今天，水电系统的复杂化也加大了水电安装工程的施工难度。
因此，严格水电安装工程的质量管理工作，已经成为当下建筑产业发展历程中一个极为重要的课题。
关键词：建筑；水电安装工程；质量控制中图分类号：tu758文献标识码： a 文章编号：建筑水电安装工程是建筑工程的重要组成部分。
虽然它的工程量比不上土建工程，但是其施工质量的优劣则会直接影响到后期建筑的使用，与使用者的生活和工作环境质量直接挂钩。
一旦施工单位在水电安装施工中不注意细节的处理（排水系统和电气系统的线路布置安装，安全可靠性，耐用性等方面），极易出现一些水电安装工程中的质量通病，如排水系统的渗、漏、堵，电气工程的漏电、开关不灵等现象，这些都影响到了建筑的正常使用。
不仅给使用者带来了诸多不便，还会造成严重的资源浪费。
根据多年的建筑水电安装工程的施工管理经验，提出了一些常见的问题，对施工过程中的质量控制措施及要点进行了探讨。
1. 建筑水电安装质量控制方面存在的一些问题目前，很对建筑水电安装工程还存在着一些问题，造成这些问题的主要原因是一些建筑施工企业对水电安装项目工程重视不够，缺乏对水电安装工程施工质量控制，施工人员的水电安装质量意识还比较淡薄，施工技术水平还有待提高。
因此，要想保证水电施工质量就需要从工程质量、施工过程、物质采购、组织施工、图纸审核等方面做好质量控制工作，严格要求技术人员与施工人员，要增强他们的质量观念和安全意识。
在目前的建筑水电工程项目施工过程中，一些开发商为了自身利益采取以次充好，从而造成一些管道安装不久就出现生锈、破裂的现象，造成用户的反感甚至出现投诉情况；一部分建筑水电安装施工人员质量意识还比较薄弱，对于土建工程不熟悉，对于水电施工流程和规定也不是很熟悉。
更为严重的是有些建筑水电施工人员对于供电系统总负载概念不了解，对于一些大功率电器没有采取单独供电的方式，这样就给以后用户的使用留下了安全隐患。
土建水电预埋规范
土建水电预埋规范篇一:住宅工程2013年《水电安装规范》管线要求住宅工程2013年《水电安装规范》管线要求水电安装规范内容:1)布线的原则:横平竖直.使用专用中财PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。
2) 插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。
3) 使用中财PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通(在这一点上目前我们基本没有出现这一类情况)，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。
4) 管道绞牙深度适中，无毛刺。
管道连接处用生料带缠5-6圈，管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接1进管中。
5) 导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。
6) 严禁线管直接铺设在复合板下面,在实木地板下的线管必须有加固措施7) 严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。
(在卫生间的地面上不能有任何的线管，在这一点上我们必须要加强处理。
)8) 穿入线管的导线不应大于线管的孔面积40% ，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。
9) 导线进入线盒必须保证留有一定的长度，留有10,15厘米，音响留100厘米，穿软管以便进行开关.插座的安装维修。
10) 装水管距离墙面应为1.5公分，左热右冷，间距15公分中。
11) 电线与水管平行距不应小于30公分，交叉. 过桥距不应小于10公分。
12) 电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。
13) 水电验收合格后，方可粉平线槽，墙槽应用1:3水泥砂浆填补密实(应分两次粉平墙面。
建筑水电安装线盒与二次配管规范
建筑水电安装线盒与二次配管规范一、安装二次配管质量风险解析1、箱盒面距粉刷面进出控制不好原因解析：项目部粉刷班组未按甲方及公司要求在线盒固定前设置粉刷厚度控制基准点（即灰饼），因此箱盒固准时进出控制无参照物，难以做到与后期粉刷面齐平。
2、水电配管开斜槽原因解析：预埋阶段后砌墙上翻及下翻线管定位不正确，工人施工比较随意，未考虑后期线盒及电箱配管时线管排列需求。
3、二次配管补槽后空鼓开裂原因解析：（1）强弱电箱等线管多且密集处，开槽宽度不足，线管之间无间距，开槽深度不足，线管未进行有效固定或固定点不足，补槽时砂浆无法与砌体墙有效粘接；（2）配管补槽前基层办理不到位，未清理附灰及洒水浸润，水泥砂浆强度不够，以致砂浆与线管及砌体粘接强度不足，水泥砂浆与砌体的粘接力无法与缩短力相平衡，从而以致空鼓、开裂与基层走开现象；（3）补槽完成后未洒水养护。
二、施工预先控制措施1、水电二次配管施工前项目部必定对安装班组每位操作人员进行详细的专项技术交底，让每位员工掌握要点施工要领，从思想上引起施工人员高度重视；2、严格控制补槽所用的砂石颗粒大小及水泥标号，砂浆配合比率，严禁采用砌筑砂浆；3、交底后必定在施工现场采用某栋楼的一至二层四户作为水电二次配管样板，推行样板评审制度，要求设置一户线盒及开槽控制线弹线定位、一户灰饼部署线盒固定、一户配管施工、一户补槽挂网，施工完成后，项目部进行自评，合格后通知公司安装工程师到现场进行样板评审，评审通过后方可大面积施工；4、安装施工员、质检员、班组长如期对现场施工质量进行检查，加强施工过程的督查、管理。
三、水电二次配管过程控制措施1、水电线盒及电箱标高控制线盒、电箱定位必定严格依照图纸尺寸进行定位，地址必定正确无误，标高控制，要求必定依照建筑 1 米线作为基准线，对线盒标高进行弹线定位。
量取标高控制线做标记墨斗线弹线定位2、依照线盒标高控制线，画出线盒定位线3、采用墨斗，弹设线槽定位控制线线管开槽控制线要求：线管间距≧ 10mm、线管与砌体墙间距≧ 10mm，开槽控制线宽度 =线管外径 +线管间距 +线管距墙间距，开槽控制线部署清楚合理；严禁水平开槽，如必定水平开槽的，水平开槽长度不得大于 300mm。
建筑水电预埋施工总结
建筑水电预埋施工总结一、结构配管1、电气管道预埋电管预埋应提前做好暗埋管的预制工作。
暗埋管道应沿最短路径敷设，尽量削减转弯次数，管子的弯曲半径及加转线盒的个数应严格按国家规范执行。
接（转）线盒、定位必需精准，盒体端面紧贴模板，盒内用废纸、泡沫板等物体填实,并在模板内用红漆作上记号。
凡向上的管口和埋到砼体内的接线盒必需封堵严密，防止杂物进入管内。
管线与底筋用铁丝绑扎坚固，避开线管移位损坏，PVC管路固定点的间距为不大于1m，距端头、弯曲中点不大于500mm。
PVC管在混凝土浇筑时必需派专人值班加强保护，防止振捣时位移或损坏；值班人员必需看护至混凝土浇捣完毕，中途不得离岗，发觉预埋管盒被损坏时应适时修复从地面弯起至板面的插座管，在浇捣混泥土时，做好支墩保护。
防止电管根部被压弯压断管子进盒采纳专用锁头（杯梳），锁母下应塞垫块，防止锁母被踩脱落或断开。
本项目灯头盒采纳定制成品灯头盒，这样节省锁头，又有效的防止管盒脱落的通病。
暗配管的弯取半径不应小于管外径的10倍；弯曲处不应有折皱、凹陷和裂缝。
混合配管时，钢管或镀锌电线管在下，PVC管在上局部电线管太密集，部分线管间距少于15mm，线管重叠超过三层，影响楼板结构。
屋面电气配管必需使用镀锌电线管，禁止使用PVC塑料管。
2、入户管道与电井线槽连接电气竖井内入户管与桥架连接部位需按专业排序分布，防止后期入户线至桥架处造成交叉。
3、电气与给排水的定位电管、电盒避开预埋在排水管道旁，距离水管及预留洞的距离大于300mm，削减楼板漏水隐患。
空调插座位置与建筑图纸中空调预埋孔位置、空调板要相符（空调插座一般要比空调套管高100mm）。
洗衣机插座与洗衣机地漏要相符。
4、开关、插座、灯位盒定位开关、插座、灯位盒，必需严格按实际图纸和规范来定位。
开关插座的测量定位分为三个方面：平面位置、高度、与墙面凹凸距离。
要按各种器具设计高度安装其接线盒。
对剪力墙上的线盒，以土建柱筋上的红记顶端为50cm基准来测量，同时各接线盒之间用水平管复测标高是否一致。
建筑水电安装的质量控制探讨
（ ）某些 开发商为降低 成本 ，在采购材料时 以次充好 ， ３ 质 量： 过硬 ，例如购买的管材安装后不久 ，管道 就出现了破 裂或 生锈 等情况 ，引起用户的不满和投诉 。
（） ４ 有些 电气施工人 员缺 乏专业知识， 对供 电系统的总
负载 一知半解，对大功率负荷不知道采用单独供 电的方法，
重 隐患。
施工人员要和技术人 员事先做 好沟通 和协调，要把工程 应 注意的 问题 、施工方案 、技术措施等各个 方面， 向参与施
工的技术人员和工人作详 细的交底 ，使其明确各 自施工任务 要求， 以确保工程施工质量 。针对 管道 交叉比较多的房间，
例如控制室机房等事先按 设计 图做 出样 板，再按照样板进行 施工， 以便提前发现 问题 ，尽量避 免因可以预见的 问题影响
工程施工的质量和进度 。 ２ ４ 加 强水 电安装与土建协调配合 ． 土建工程是建筑水 电安装工程施工 的前提，土建工程质 量的好坏 ，直接影 响到水 电工程 的正常施工，二者的协调配
合 ，是工程整体质量得到有效保证 的重要基础。例如在中国 二冶武汉新产品研发空调供应机站 及外 网项 目中，组织水电 技术员和施工人员对 图纸进行 了认 真审核，遇到图纸设计有 冲 突的地方 ，通过专业监理工程师请 设计单位代 表想办法予 以解决 。施工开始后 ，通过工程例 会定期与土建单位的项 目
严 把质量关 。 ２ ３ 技 术 交 底 ．
（） ２ 在施工过程中监督管理不到位 ， 导致存 留以下 问题 ： 线管暗敷破损、回路没按设计要求布线 、电缆穿管破 损隐蔽 前没 ： 卣做仔细检查、在包含管道安装 的施工环节有 可能管道 都没接上就进行隐蔽 ，并且不作隐蔽工程验 收记录，留下严
用管件进行连接 ，使法兰与管道中心线保持垂直 ，对 垫片进
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水电安装施工中混凝土板、墙预埋线管盒的施工质量控制
1 暗配的电线管路直沿最近的路线敷设，并应减少弯曲；煨弯应按要求进行
操作其弯曲半径应大于6D（D管子直径）。埋入墙体或混凝土内的导管，与墙体
或混凝土表面的净距不应小于15mm。
2 具体做法是: a穿梁底板线管采用带耳直接头或直接头钉铁钉固定，在需
要引下的梁内位置钉好带耳直接头 ,把管头插入直接头中,并连接牢固紧密。等
到土建拆模后按照固定的钉子并将管路引下。b对于从顶板中间向下引的管路,
在需要引下的位置预埋一块100×100×50mm的泡沫板,泡沫板要紧贴模板固定,
把管头插入泡沫板中,并连接牢固紧密。等到土建拆模后,挖开泡沫板将线管引
下。既避免模板的损坏,又可以保证引下位置的准确。注意管口必须封堵严密,
可以采用管堵封堵。
3 现浇顶板内敷设的管路首先应该截取长度适当的线管,把线管一端与盒接
头连接,并将盒接头与灯头盒固定,然后连接另一端，连接后把线管与钢筋绑扎固
定。线管垂直或水平敷设时，线管每隔1m处用镀锌铁丝绑扎牢固，在弯曲部位
以圆弧中心点距两端300mm处各加一个固定点，距直接头中心点两边不大于
0.2m，线盒接管处两边绑扎距线盒边缘处不大于300mm。
4 进入配电箱、屏的电线管路，排列应整齐，配电箱暗配的线管，埋设深度
与砖墙砌体表面的距离不小于15～20mm；线管排列整齐、间距均匀（管与管之
间间距≥10mm）、安装牢固；在距配电箱底壳150～200mm范围内设管卡，中间
直线段管卡间的最大距离≤600mm；配管安装固定完成后，线槽部分做甩浆处理
然后使用细石子素混凝土找补平整，然后挂钢丝网，钢丝网于线槽两边≥100mm。
管入箱、盒应采用锁扣固定，应与管径相吻合，要求一管一孔，不得开长孔。铁
制箱、盒严禁用电气焊开孔。两根以上管入箱、盒，要长短一致，间距均匀，排
列整齐。管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在
管孔上用顶帽型护口堵好管口，最后用泡沫塑料块堵好盒子口（堵盒子口的材料
可采用现场现有柔软物件，如水泥纸袋等）。
管路连接应使用套箍连接（包括端接头接管）。用小刷子沾配套供应的塑料管粘
接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。粘接剂性能要求粘
接后1min内不移位，粘性保持时间长，并具有防水性。
线盒预埋工艺施工图片
线盒固定牢固、排列整齐、预留接口方向准确
线盒拆模后清理干净，标识张贴及时
混凝土墙内箱、盒预埋工艺图片：
砼剪力墙内采用泡沫板预留线盒安装位置，标高准确
砼墙上强、弱电箱预留空洞，固定靠牢，标高准确。
线盒混凝土墙拆模后效果图片：
预留线盒拆模后孔洞内泡沫清理干净整洁，标识上墙
预埋线管施工质量图片：
线管、盒在浇砼前安装状态
梁内线管安装直接头工艺：
在PVC管端头加一直接头
在直接头上绑一钉子
制作好的带有钉子的PVC线管接头
PVC管就位
借助短钢筋将PVC管上的钉子钉入梁底模然后 将线管在梁筋上绑扎牢固
预埋线管施工质量图片：
梁底板使用直接头
线管绑扎牢固，间距一致
根据钉子的位置的清理出接口
在PVC直接头处接上长度相等的PVC管
预埋线管地面成品保护工艺一
预埋线管地面成品保护工艺二
