集成电路铜互连分析论文
集成电路铜互连分析论文摘要:介绍了集成电路铜互连双嵌入式工艺和电镀铜的原理;有机添加剂在电镀铜中的重要作用及对添加剂含量的监测技术;脉冲电镀和化学电镀在铜互连技术中的应用;以及铜互连电镀工艺的发展动态。
关键词:集成电路,铜互连,电镀,阻挡层1.双嵌入式铜互连工艺随着芯片集成度的不断提高,铜已经取代铝成为超大规模集成电路制造中的主流互连技术。
作为铝的替代物,铜导线可以降低互连阻抗,降低功耗和成本,提高芯片的集成度、器件密度和时钟频率。
由于对铜的刻蚀非常困难,因此铜互连采用双嵌入式工艺,又称双大马士革工艺(DualDamascene),如图1所示,1)首先沉积一层薄的氮化硅(Si3N4)作为扩散阻挡层和刻蚀终止层,2)接着在上面沉积一定厚度的氧化硅(SiO2),3)然后光刻出微通孔(Via),4)对通孔进行部分刻蚀,5)之后再光刻出沟槽(Trench),6)继续刻蚀出完整的通孔和沟槽,7)接着是溅射(PVD)扩散阻挡层(TaN/Ta)和铜种籽层(SeedLayer)。
Ta的作用是增强与Cu的黏附性,种籽层是作为电镀时的导电层,8)之后就是铜互连线的电镀工艺,9)最后是退火和化学机械抛光(CMP),对铜镀层进行平坦化处理和清洗。
图1铜互连双嵌入式工艺示意图电镀是完成铜互连线的主要工艺。
集成电路铜电镀工艺通常采用硫酸盐体系的电镀液,镀液由硫酸铜、硫酸和水组成,呈淡蓝色。
当电源加在铜(阳极)和硅片(阴极)之间时,溶液中产生电流并形成电场。
阳极的铜发生反应转化成铜离子和电子,同时阴极也发生反应,阴极附近的铜离子与电子结合形成镀在硅片表面的铜,铜离子在外加电场的作用下,由阳极向阴极定向移动并补充阴极附近的浓度损耗,如图2所示。
电镀的主要目的是在硅片上沉积一层致密、无孔洞、无缝隙和其它缺陷、分布均匀的铜。
图2集成电路电镀铜工艺示意图2.电镀铜工艺中有机添加剂的作用由于铜电镀要求在厚度均匀的整个硅片镀层以及电流密度不均匀的微小局部区域(超填充区)能够同时传输差异很大的电流密度,再加上集成电路特征尺寸不断缩小,和沟槽深宽比增大,沟槽的填充效果和镀层质量很大程度上取决于电镀液的化学性能,有机添加剂是改善电镀液性能非常关键的因素,填充性能与添加剂的成份和浓度密切相关,关于添加剂的研究一直是电镀铜工艺的重点之一[1,2]。
目前集成电路铜电镀的添加剂供应商有Enthone、Rohm&Haas等公司,其中Enthone公司的ViaForm系列添加剂目前应用较广泛。
ViaForm系列包括三种有机添加剂:加速剂(Accelerator)、抑制剂(Suppressor)和平坦剂(Leverler)。
当晶片被浸入电镀槽中时,添加剂立刻吸附在铜种籽层表面,如图3所示。
沟槽内首先进行的是均匀性填充,填充反应动力学受抑制剂控制。
接着,当加速剂达到临界浓度时,电镀开始从均匀性填充转变成由底部向上的填充。
加速剂吸附在铜表面,降低电镀反应的电化学反应势,促进快速沉积反应。
当沟槽填充过程完成后,表面吸附的平坦剂开始发挥作用,抑制铜的继续沉积,以减小表面的粗糙度。
加速剂通常是含有硫或及其官能团的有机物,例如聚二硫二丙烷磺酸钠(SPS),或3-巯基丙烷磺酸(MPSA)。
加速剂分子量较小,一般吸附在铜表面和沟槽底部,降低电镀反应的电化学电位和阴极极化,从而使该部位沉积速率加快,实现沟槽的超填充。
抑制剂包括聚乙二醇(PEG)、聚丙烯二醇和聚乙二醇的共聚物,一般是长链聚合物。
抑制剂的平均相对分子质量一般大于1000,有效性与相对分子质量有关,扩散系数低,溶解度较小,抑制剂的含量通常远大于加速剂和平坦剂。
抑制剂一般大量吸附在沟槽的开口处,抑制这部分的铜沉积,防止出现空洞。
在和氯离子的共同作用下,抑制剂通过扩散-淀积在阴极表面上形成一层连续抑制电流的单层膜,通过阻碍铜离子扩散来抑制铜的继续沉积。
氯离子的存在,可以增强铜表面抑制剂的吸附作用,这样抑制剂在界面处的浓度就不依赖于它们的质量传输速率和向表面扩散的速率。
氯离子在电镀液中的含量虽然只有几十ppm,但对铜的超填充过程非常重要。
如果氯浓度过低,会使抑制剂的作用减弱;若氯浓度过高,则会与加速剂在吸附上过度竞争。
平坦剂中一般含有氮原子,通常是含氮的高分子聚合物,粘度较大,因此会依赖质量运输,这样在深而窄的孔内与加速剂、抑制剂的吸附竞争中没有优势,但在平坦和突出的表面,质量传输更有效。
沟槽填充完成后,加速剂并不停止工作,继续促进铜的沉积,但吸附了平坦剂的地方电流会受到明显抑制,可以抑制铜过度的沉积。
平坦剂通过在较密的细线条上方抑制铜的过度沉积从而获得较好的平坦化效果,保证了较小尺寸的图形不会被提前填满,有效地降低了镀层表面起伏。
在铜电镀过程中,对填充过程产生影响的主要是加速剂、抑制剂和氯离子,填充过程完成后对镀层表面粗糙度产生影响的主要是平坦剂。
铜电镀是有机添加剂共同作用的结果,它们之间彼此竞争又相互关联。
为实现无空洞和无缺陷电镀,除了改进添加剂的单个性能外,还需要确定几种添加剂同时存在时各添加剂浓度的恰当值,使三者之间互相平衡,才能达到良好的综合性能,得到低电阻率、结构致密和表面粗糙度小的铜镀层。
尽管使用有机添加剂可实现深亚微米尺寸的铜电镀,但往往会有微量的添加剂被包埋在铜镀层中。
对于镀层来说,这些杂质可能会提高电阻系数,并且使铜在退火时不太容易形成大金属颗粒。
图3电镀铜表面添加剂作用示意图A=AcceleratorS=SuppressorL=LevelerCl=ChlorideIon电镀过程中添加剂不断地被消耗,为了保证镀层的品质,需要随时监控添加剂的浓度。
目前主要使用闭环的循环伏安剥离法(CylicVoltammetricStripping,CVS)来监测电镀液的有机添加剂含量。
CVS测量仪器的主要供应商是美国ECI公司。
CVS尽管硬件成本低,但它很难反映出几种添加剂组分浓度同时改变的准确情况,高效液相色谱(HighPerformanceLiquidChromatography,HPLC)分析技术有望能替代CVS。
3.脉冲电镀和化学镀在铜互连中的应用在目前的集成电路制造中,芯片的布线和互连几乎全部是采用直流电镀的方法获得铜镀层。
但直流电镀只有电流/电压一个可变参数,而脉冲电镀则有电流/电压、脉宽、脉间三个主要可变参数,而且还可以改变脉冲信号的波形。
相比之下,脉冲电镀对电镀过程有更强的控制能力。
最近几年,关于脉冲电镀在集成电路铜互连线中的应用研究越来越受到重视[3,4]。
脉冲电镀铜所依据的电化学原理是利用脉冲张驰增加阴极的活化极化,降低阴极的浓差极化,从而改善镀层的物理化学性能。
在直流电镀中,由于金属离子趋近阴极不断被沉积,因而不可避免地造成浓差极化。
而脉冲电镀在电流导通时,接近阴极的金属离子被充分地沉积;当电流关断时,阴极周围的放电离子又重新恢复到初始浓度。
这样阴极表面扩散层内的金属离子浓度就得到了及时补充,扩散层周期间隙式形成,从而减薄了扩散层的实际厚度。
而且关断时间的存在不仅对阴极附近浓度恢复有好处,还会产生一些对沉积层有利的重结晶、吸脱附等现象。
脉冲电镀的主要优点有:降低浓差极化,提高了阴极电流密度和电镀效率,减少氢脆和镀层孔隙;提高镀层纯度,改善镀层物理性能,获得致密的低电阻率金属沉积层。
除了电镀以外,还有一种无需外加电源的沉积方式,这就是化学镀。
化学镀不同于电镀,它是利用氧化还原反应使金属离子被还原沉积在基板表面,其主要特点是不需要种籽层,能够在非导体表面沉积,具有设备简单、成本较低等优点。
化学镀目前在集成电路铜互连技术中的应用主要有:沉积CoWP等扩散阻挡层和沉积铜种籽层。
最近几年关于化学镀铜用于集成电路铜互连线以及沟槽填充的研究亦成为一大热点,有研究报道通过化学镀同样可以得到性能优良的铜镀层[5,6]。
但是化学镀铜通常采用甲醛做为还原剂,存在环境污染的问题。
4.铜互连工艺发展趋势使用原子层沉积(ALD,AtomicLayerDeposition)技术沉积阻挡层和铜的无种籽层电镀是目前铜互连技术的研究热点[7]。
在当前的铜互连工艺中,扩散阻挡层和铜种籽层都是通过PVD工艺制作。
但是当芯片的特征尺寸变为45nm或者更小时,扩散阻挡层和铜种籽层的等比例缩小将面临严重困难。
首先,种子层必须足够薄,这样才可以避免在高纵宽比结构上沉积铜时出现顶部外悬结构,防止产生空洞;但是它又不能太薄。
其次,扩散层如果减薄到一定厚度,将失去对铜扩散的有效阻挡能力。
还有,相对于铜导线,阻挡层横截面积占整个导线横截面积的比例变得越来越大。
但实际上只有铜才是真正的导体。
例如,在65nm工艺时,铜导线的宽度和高度分别为90nm和150nm,两侧则分别为10nm。
这意味着横截面为13,500nm2的导线中实际上只有8,400nm2用于导电,效率仅为62.2%[7]。
目前最有可能解决以上问题的方法是ALD和无种籽电镀。
使用ALD技术能够在高深宽比结构薄膜沉积时具有100%台阶覆盖率,对沉积薄膜成份和厚度具有出色的控制能力,能获得纯度很高质量很好的薄膜。
而且,有研究表明:与PVD阻挡层相比,ALD阻挡层可以降低导线电阻[7]。
因此ALD技术很有望会取代PVD技术用于沉积阻挡层。
不过ALD目前的缺点是硬件成本高,沉积速度慢,生产效率低。
此外,过渡金属-钌可以实现铜的无种籽电镀,在钌上电镀铜和普通的铜电镀工艺兼容。
钌的电阻率(~7μΩ-cm),熔点(~2300℃),即使900℃下也不与铜发生互熔。
钌是贵金属,不容易被氧化,但即使被氧化了,生成的氧化钌也是导体。
由于钌对铜有一定的阻挡作用,在一定程度上起到阻挡层的作用,因此钌不仅有可能取代扩散阻挡层常用的Ta/TaN两步工艺,而且还可能同时取代电镀种籽层,至少也可以达到减薄阻挡层厚度的目的。
况且,使用ALD技术沉积的钌薄膜具有更高的质量和更低的电阻率。
但无种籽层电镀同时也为铜电镀工艺带来新的挑战,钌和铜在结构上的差异,使得钌上电镀铜与铜电镀并不等同,在界面生长,沉积模式上还有许多待研究的问题。
5.结语铜互连是目前超大规模集成电路中的主流互连技术,而电镀铜是铜互连中的关键工艺之一。
有机添加剂是铜电镀工艺中的关键因素,各种有机添加剂相互协同作用但又彼此竞争,恰当的添加剂浓度能保证良好的电镀性能。
在45nm或更小特征尺寸技术代下,为得到低电阻率、无孔洞和缺陷的致密铜镀层,ALD和无种籽电镀被认为是目前最有可能的解决办法。
此外,研究开发性能更高的有机添加剂也是途径之一,而使用新的电镀方式(比如脉冲电镀)也可能提高铜镀层的质量。
参考文献[1]TantavichetN,PritzkerM.Effectofplatingmode,thioureaandchlorideonth emorphologyofcopperdepositsproducedinacidicsulphatesolutions[J].Elect rochimicaActa,2005,50:1849-1861[2]MohanS,RajV.Theeffectofadditivesonthepulsedelectrodepositionofcopp er[J].TransactionsoftheInstituteofMetalFinishing,2005,83(4):194-198[3]Y.Lee,Y.-S.Jo,Y.Roh.Formationofnanometer-scalegapsbetweenmetallice lectrodesusingpulse/DCplatingandphotolithography[J].MaterialsSciencea ndEngineeringC23(2003):833-839[4]SongTao,DYLi.Tribological,mechanicalandelectrochemicalpropertiesof nanocrystallinecopperdepositsproducedbypulseelectrodeposition[J].Nano technology17(2006)65–78[5]王增林,刘志鹃,姜洪艳等.化学镀技术在超大规模集成电路互连线制造过程的应用[J].电化学,Vol.12No.2May2006:125-133[6]RajendraK.Aithal,S.YenamandraandR.A.Gunasekaran,etc.Electrolesscop perdepositiononsiliconwithtitaniumseedlayer[J].MaterialsChemistryandP hysics98(2006)95–102[7]45nm铜工艺面临的挑战.PeterSinger,SemiconductorInternational[J].Jul.2004。
铝铜互连线电迁移失效的研究_陈军
ElectromigrationFailureMechanismsofAl-CuInterconnect
ChenJun, MaoChanghui＊ (AdvancedElectronicMaterialInstitute, GeneralResearchInstitutefor Non-FerrousMetals, Beijing100088, China)
Abstract:Withthedevelopmentoflarge-scaleinte- andetchingtechnology.Theinfluenceoftemperature gratedcircuits, thefailureofinterconnectbecameone andcurrentdensityontheelectromigrationlifeofinofthemostimportantfactorsaffectingintegratedcircuit terconnectswasstudiedbyacceleratedlifetimetest. (IC) reliability.Al-Cuinterconnectwascommonly Thethermodynamicprocessofinterconnectelectromiusedtoimproveelectromigrationperformance.Thin grationwasanalyzed.Themedianfailuretime(MTF) filmsweresuccessfullydepositedonSibyDCmagne- ofelectromigrationofAl-Cuinterconnectswasderived tronsputteringwithAlandAl-Cutargets.Intercon- accordingtotheexperimentalresults. nectionwirewaspreparedbyphotolithographicetching
模拟电路之集成电路论文
集成运放集成电路是一种将“管”和“路”紧密结合的器件，它以半导体单晶硅为芯片，采用专门的制造工艺，把晶体管、场效应管、二极管电阻和电容等元件及他们之间的连线所组成的完整电路制作在一起，是指具有特定的功能。
集成放大电路最初多用于各种模拟信号的运算（如比例、求和、求差、积分、微分……）上，故被称为运算放大电路，简称集成运放。
集成运放广泛用于模拟信号的处理和产生电路之中，因其高性能低价位，在大多数情况下，已经取代了分立元件放大电路。
从本质上看，集成运放是一种高性能的直接耦合放大电路。
并且它种类繁多。
按供电方式可将运放分为双模供电和单模供电，在双模供电中又分正、负电源对成型和不对称型供电。
按照集成运算放大器的参数可分为通用性和特殊型两类,通用型运放用于无特殊要求的电路中，其性能指标的数值范围如表1所示，少数运放可能超出表中数值范围。
特殊性运放可分通用型运算放大器、高阻型运算放大器、低温漂型运算放大器、高速型运算放大器、低功耗型运算放大器、高压大功率型运算放大器。
表1。
通用型运算放大器就是以通用为目的而设计的。
这类器件的主要特点是价格低廉、产品量大面广,其性能指标能适合于一般性使用。
例mA741（单运放）、LM358（双运放）、LM324（四运放）及以场效应管为输入级的LF356都属于此种。
它们是目前应用最为广泛的集成运算放大器。
这类集成运算放大器的特点是差模输入阻抗非常高,输入偏置电流非常小,一般rid＞（109~1012）W,IIB为几皮安到几十皮安。
实现这些指标的主要措施是利用场效应管高输入阻抗的特点,用场效应管组成运算放大器的差分输入级。
用FET作输入级,不仅输入阻抗高,输入偏置电流低,而且具有高速、宽带和低噪声等优点,但输入失调电压较大。
常见的集成器件有LF356、LF355、LF347（四运放）及更高输入阻抗的CA3130、CA3140等。
在精密仪器、弱信号检测等自动控制仪表中,总是希望运算放大器的失调电压要小且不随温度的变化而变化。
集成电路设计中的多层互连技术研究
集成电路设计中的多层互连技术研究集成电路这玩意儿，在咱们如今的生活里那可是无处不在！从手机到电脑，从汽车到飞机，到处都有它的身影。
今天咱就来聊聊集成电路设计里的多层互连技术。
你知道吗？我有一次参加一个科技展览，看到了一块被拆解开来的集成电路板。
那密密麻麻的线路和微小的元件，就像一座微型的城市，每一条线路都是一条街道，每一个元件都是一座建筑。
而这其中的多层互连技术，就像是城市里复杂的交通网络，把各个部分紧密地连接在一起。
咱们先来说说为啥要有多层互连技术。
想象一下，如果集成电路里的线路都在一个平面上，那得多拥挤啊！就像一个狭窄的小胡同，人来人往，挤得不行。
所以多层互连技术就像是给线路们建了高楼大厦，让它们可以分层布局，互不干扰，大大提高了电路的集成度和性能。
多层互连技术里的材料选择也很有讲究。
比如说铜，它的导电性能那是相当不错，就像是高速公路一样，能让电信号快速通过。
但是铜也有它的“小脾气”，它容易扩散，这可不好办。
于是科学家们就得想办法，给它穿上一层“防护服”，来解决这个问题。
再说说多层互连中的绝缘层。
这绝缘层就像是线路之间的“隔离带”，把它们分隔得清清楚楚，不让它们“串门”，避免短路。
而且这“隔离带”还得足够结实，能经受住各种考验。
在多层互连技术的制造过程中，那可是跟绣花一样精细。
光刻技术就像是一把超级精确的剪刀，把线路的形状一点一点地剪出来。
而刻蚀技术呢，则像是一个细心的工匠，把不需要的部分一点点地挖掉。
每一个步骤都得小心翼翼，稍有差错，整个芯片可能就报废了。
还有啊，多层互连技术还得考虑散热的问题。
芯片工作的时候会产生热量，如果热量散不出去，那可就麻烦了。
这就好比人在大热天里，如果不能及时散热，就会中暑一样。
所以得设计好散热通道，让热量能够快速跑掉。
另外，多层互连技术还在不断地发展和创新。
新的材料、新的工艺不断涌现，就像是一场永不停歇的竞赛。
科研人员们都在努力，想让集成电路变得更小、更快、更强大。
集成电路论文
专用集成电路综述摘要：自1958年美国TI公司试制成功第一块集成电路（Integrated Circuit, IC）以来，IC技术的发展速度令人瞠目。
IC的生产已经发展成为新兴的支柱产业，并且继续保持着迅猛发展的势头。
IC按其功能、结构的不同，可以分为模拟集成电路、数字集成电路和数/模混合集成电路三大类。
关键字：集成电路IC 产业引言：专用集成电路是为特定用户或特定电子系统制作的集成电路。
对集成电路设计工程师来说，现在虽然不需要去关心具体的集成电路工艺制造细节，但了解不同工艺的基本步骤、不同器件的特点和基本电路形式还是非常必要的。
中国的集成电路产业经过4年的发展，在规模和技术上都已跨上了一个新台阶，成为有一定规模的高成长性产业。
一、集成电路的发展集成电路的发展经历了一个漫长的过程：1906年，第一个电子管诞生；1912年前后，电子管的制作日趋成熟引发了无线电技术的发展；1918年前后，逐步发现了半导体材料；1920年，发现半导体材料所具有的光敏特性；1932年前后，运用量子学说建立了能带理论研究半导体现象；1956年，硅台面晶体管问世；1960年12月，世界上第一块硅集成电路制造成功；1966年，第一块公认的大规模集成电路制造成功；1988年：16M DRAM问世，1平方厘米大小的硅片上集成有3500万个晶体管；1997年：300MHz奔腾Ⅱ问世,采用0.25μｍ工艺；2009年：intel 酷睿i系列全新推出，采用了领先的32纳米工艺，并且下一代22纳米工艺正在研发。
由此集成电路从产生到成熟大致经历了如下过程：电子管——晶体管——集成电路——超大规模集成电路二、集成电路制备过程1、衬底材料的制备任何集成电路的制造都需要衬底材料——单晶硅。
通常，常见的单晶硅制造有两种主要的方法：悬浮区熔法和直拉法，这两种方法制成的单晶硅具有不同的特点，并且具有不同的用途。
（1）悬浮区熔法在悬浮区熔法中，使圆柱形硅棒固定于垂直方向，用高频感应线圈在氩气气氛中加热，使棒的底部和在其下部靠近的同轴固定的单晶籽晶间形成熔滴，这两个棒朝相反方向旋转。
集成电路片内铜互连技术的发展
集成电路片内铜互连技术的发展
陈智涛;李瑞伟
【期刊名称】《微电子学》
【年(卷),期】2001(31)4
【摘要】论述了铜互连取代铝互连的主要考虑 ,介绍了铜及其合金的淀积、铜图形化方法、以及铜与低介电常数材料的集成等。
综述了 ULSI片内铜互连技术的发展现状。
【总页数】3页(P239-241)
【关键词】集成电路;铜互连;铜淀积;铜图形化
【作者】陈智涛;李瑞伟
【作者单位】清华大学微电子学研究所
【正文语种】中文
【中图分类】TN405.97
【相关文献】
1.超深亚微米集成电路的铜互连技术布线工艺与可靠性 [J], 杜鸣;郝跃
2.集成电路产业链合作(上海)论坛成功举行/圣景公司举办"2004芯片反向工程研讨会"/复旦大学和诺发公司在上海举办高级铜互连工艺技术研讨会/"中国芯"性能达"奔3"龙芯2号8月前上市/东北地区最大的半导体芯片企业二期工程动工 [J],
3.集成电路铜互连钌阻挡层异质材料去除选择性的研究 [J], 王子艳; 周建伟; 王辰伟; 张佳洁; 张雪; 王超
4.新型集成电路互连技术——铜互连技术 [J], 闻黎[1];王建华[2]
5.集成电路铜互连线的静态腐蚀速率研究 [J], 张文倩;赵鹏;关晓丹;王同举;栾晓东因版权原因，仅展示原文概要，查看原文内容请购买。

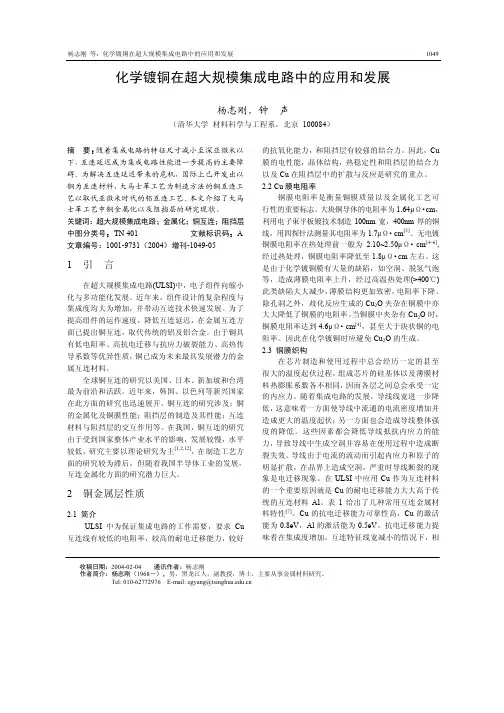

化学镀铜在超大规模集成电路中的应用和发展
