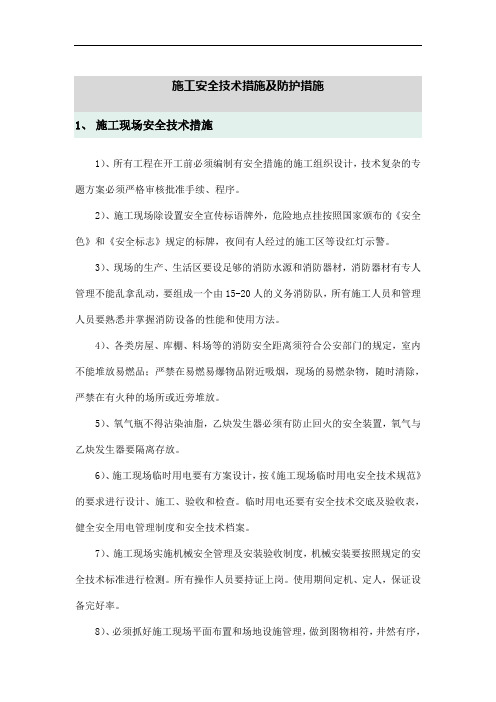

施工安全技术措施及防护措施
施工安全技术措施及防护措施1、施工现场安全技术措施1）、所有工程在开工前必须编制有安全措施的施工组织设计，技术复杂的专题方案必须严格审核批准手续、程序。
2）、施工现场除设置安全宣传标语牌外，危险地点挂按照国家颁布的《安全色》和《安全标志》规定的标牌，夜间有人经过的施工区等设红灯示警。
3）、现场的生产、生活区要设足够的消防水源和消防器材，消防器材有专人管理不能乱拿乱动，要组成一个由15-20人的义务消防队，所有施工人员和管理人员要熟悉并掌握消防设备的性能和使用方法。
4）、各类房屋、库棚、料场等的消防安全距离须符合公安部门的规定，室内不能堆放易燃品；严禁在易燃易爆物品附近吸烟，现场的易燃杂物，随时清除，严禁在有火种的场所或近旁堆放。
5）、氧气瓶不得沾染油脂，乙炔发生器必须有防止回火的安全装置，氧气与乙炔发生器要隔离存放。
6）、施工现场临时用电要有方案设计，按《施工现场临时用电安全技术规范》的要求进行设计、施工、验收和检查。
临时用电还要有安全技术交底及验收表，健全安全用电管理制度和安全技术档案。
7）、施工现场实施机械安全管理及安装验收制度，机械安装要按照规定的安全技术标准进行检测。
所有操作人员要持证上岗。
使用期间定机、定人，保证设备完好率。
8）、必须抓好施工现场平面布置和场地设施管理，做到图物相符，井然有序，此外还做好环保、消防、材料、卫生、设备等文明施工管理工作。
9）、根据设计文件复查地下构造（如地下电缆、给排水管道等）的埋设位置及走向，并采取防护措施，施工中如发现危及地下构造物、地面建筑物或有危险品、文物时，立即停止施工，待处理完毕后方可恢复。
10）、施工前，对邻近建筑物及地下管线等，进行认真检察，并采取有效的防护、加固措施，以确保其安全。
11)、机具进场要防止碰撞电杆电线及市政房屋设施。
12)、作业司机持证上岗，操作时需精力集中，服从指挥信号，不得随便离开机位，并注意异常情况及时加以纠正。
13)、施工期间禁止闲人进入工作面，非施工期间设明显标志，机具四周临时围护，夜晚设红灯示警。
施工安全技术措施与防护要点
施工安全技术措施与防护要点施工安全是建设工程中至关重要的一个环节，也是一个涵盖面广、领域复杂的问题。
为了有效地保障工作人员的生命安全和财产安全，需要采取一系列科学合理的施工安全技术措施和防护要点。
本文将从十二个方面探讨施工安全技术措施和防护要点，以期提供一些参考和借鉴。
1. 工程规划设计阶段施工安全技术措施在工程规划设计阶段，要注重考虑施工安全因素。
首先，应根据工程特点制定施工方案，并充分评估施工过程中可能存在的安全风险；其次，应合理选择施工工艺和施工方法，减少高空作业、封闭空间等危险作业环境；最后，还需要根据实际情况规划合理的防护措施，如搭设安全网和防护栏杆等。
2. 施工现场安全管理措施在施工现场，可以通过设置警示标识和指示牌来提醒工作人员注意安全。
同时，要加强对施工人员的安全教育培训，使其充分了解和掌握各项安全操作规程和紧急避险措施，做到文明施工、安全施工。
3. 施工过程中的人身防护要点施工人员在高空、深水等危险环境下工作时，应穿戴符合安全要求的个人防护装备，如安全帽、防护眼镜、防护鞋、安全带等。
另外，还应加强工作人员的体检和身体状况监测，以确保施工现场人员的身体安全。
4. 施工作业设备安全注意事项施工作业设备是施工过程中不可或缺的重要工具。
为了确保设备的安全运行，应定期进行设备维护保养，并建立设备使用档案和维修记录；此外，在使用设备时，还需要进行安全检查和操作培训，严禁未经培训人员操作设备，以免发生事故。
5. 施工材料质量控制施工材料质量的好坏直接影响到工程的安全性和使用寿命。
在材料采购阶段，要选择正规渠道，确保材料质量符合国家相关标准；在施工过程中，要严格按照施工方案要求使用材料，并加强材料质量抽查和监控，确保施工材料的质量稳定。
6. 施工机械设备的安全使用施工机械设备的安全使用是施工过程中的一项重要任务。
使用机械设备前，必须对设备进行检查和维护，确保其正常运行；在使用过程中，要遵守操作规程，确保设备安全可靠；并进行定期检修和保养，以延长设备的使用寿命。
干粉砂浆设备安全操作规程
干粉砂浆设备安全操作规程
干粉砂浆设备安全操作规程
一、前言
干粉砂浆设备是建筑施工中常用的一种设备，用于混合水泥、
石灰、砂等材料制作砂浆。
它的使用非常便捷，但也存在一定的安
全风险。
为了确保操作人员的安全，本文制定了干粉砂浆设备的安
全操作规程。
二、操作前准备
1.操作人员必须接受砂浆设备的相关培训，并熟悉设备的结构、原理和安全要求。
2.在操作前，需要对设备进行检查，确保其处于正常工作状态。
3.清理操作区域周边的障碍物，确保操作场地干燥、平整、清洁。
4.检查传动系统、减速器、润滑系统是否正常，各连接部位是
否紧固，电子元件是否完好，电缆连接是否牢固。
5.请不要随意更换、拆卸砂浆设备的零部件或改变其结构。
6.工作时需要戴好耳塞、手套、防护面罩等个人防护装备，确
保操作人员的安全。
7.确保操作人员已了解路线图、位置图、设备图以及各类安全
警示标识牌的含义，并做好相应措施。
1。
工程线防护方案(3篇)
第1篇一、引言随着我国经济的快速发展，工程建设规模不断扩大，工程线在施工过程中的安全防护显得尤为重要。
工程线防护是指对施工现场的各种设备、设施、材料等进行安全防护，以保障施工人员的人身安全和工程项目的顺利进行。
本方案旨在针对工程线防护提出一套科学、合理的措施，确保施工现场的安全。
二、工程线防护的重要性1. 保障施工人员的人身安全：施工现场环境复杂，存在许多安全隐患，如高空坠落、物体打击、触电等。
通过有效的工程线防护，可以降低事故发生率，保障施工人员的人身安全。
2. 保障工程项目的顺利进行：工程线防护可以减少施工现场的安全事故，降低施工风险，确保工程项目的顺利进行。
3. 提高施工效率：通过优化工程线防护措施，可以减少因安全事故导致的停工、返工等问题，提高施工效率。
4. 降低工程成本：有效的工程线防护可以减少安全事故的发生，降低事故赔偿、修复等费用，从而降低工程成本。
三、工程线防护方案1. 施工现场布局（1）合理规划施工现场，确保施工区域、生活区域、材料堆放区域等相互隔离，避免交叉作业。
（2）设置明显的警示标志，提醒施工人员注意安全。
（3）根据工程特点，设置临时设施，如围挡、安全通道、防护网等。
2. 设备、设施防护（1）高空作业防护：对高空作业人员进行安全培训，配备安全带、安全绳等防护用品。
在高空作业区域设置安全网，防止物体坠落。
（2）电气设备防护：对电气设备进行定期检查、维护，确保设备安全运行。
在电气设备周围设置警示标志，提醒施工人员注意。
（3）机械设备防护：对机械设备进行定期检查、保养，确保设备运行稳定。
在机械设备周围设置防护栏，防止人员误入。
（4）材料堆放防护：对材料进行分类堆放，确保材料堆放稳定。
在材料堆放区域设置警示标志，提醒施工人员注意。
3. 施工人员防护（1）安全培训：对新进场施工人员进行安全培训，使其了解施工现场的安全隐患和防护措施。
（2）个人防护：要求施工人员佩戴安全帽、安全带、防护眼镜等个人防护用品。
施工防护及安全技术措施
施工防护及安全技术措施随着城市化进程的不断加速，城市建设和土地开发项目也日益增多，施工防护及安全技术措施成为了当代社会的关键问题。
在施工期间，必须要采取合适的安全措施，保障员工和公众的安全，同时也有利于提高施工效率和质量。
本文将介绍施工防护及安全技术措施的相关内容。
建筑施工中的安全危险建筑施工是一个危险的行业，这里可能会遇到各种各样的危险。
以下是在建筑施工中可能遇到的安全隐患。
•高处作业：大型建筑物需要在高空进行施工，在高处作业时，因为工人可能会失足掉落，导致人员伤亡。
•打桩机：在建筑基础施工过程中，往往需要利用打桩机进行基础桩的挖掘和安装，这时存在被打桩机夹住或被打桩机击中的危险。
•危险化学品：施工中有可能使用危险化学品，如砂浆、涂料、油漆等。
工人在使用这些化学品时，可能会导致爆炸和中毒等风险。
•机动车辆：在建筑现场，机动车辆如搅拌车，吊车等需要进出，如果没有良好的管理控制，极易引起交通事故。
施工防护及安全技术措施为了对上述危险进行防护，施工单位必须制定相应的施工安全管理制度，并采取正确的安全措施来确保人员的安全。
下面是在建筑施工中，需要采取的施工防护及安全技术措施：1. 安全教育培训员工安全教育培训是确保员工安全的基础。
在入职前，建筑公司应对所有员工进行必要的安全知识和安全操作规程培训。
在施工中，不仅要定期检查设备安全状况，还要向工人传递必要的安全须知，教育工人很好地掌握和运用安全操作规程。
2. 严格的工作方法和行动规范建筑公司应明确各种工作中的禁令区域，并制定相应的工作安全规章制度和操作规程，禁止员工从事紧急操作和危险行为，例如紧急停车、非授权电器的操作等等。
同时，在高处作业时，必须采取防护措施，例如钢管脚手架、安全带等。
3. 安全防护设备在施工现场，应提供适当的个人防护设备（PPE），例如钢盔、防护鞋、护目镜和口罩等，以保护工人的安全。
如果进行的是高空作业，则必须配备护栏、安全绳和安全网等防护设备。
安全防护措施施工方案
安全防护措施施工方案1. 引言安全防护措施施工方案是为了确保施工现场的安全，在进行各类施工作业过程中预先采取措施，防范安全风险，以保障人员和设备的安全。
本文档将介绍施工现场常见的安全风险及相应的防护措施，在施工过程中，应根据实际情况进行具体调整和实施。
2. 施工现场安全风险及防护措施2.1 高处作业风险高处作业是施工现场常见的风险之一，包括搭建脚手架、安装天花板等高处作业。
以下是高处作业的防护措施：•提供稳固的脚手架和防护栏杆，确保工人在高处作业时有良好的支撑和保护。
•工人进行高处作业前，必须佩戴安全帽、安全带等防护装备，并接受相关培训。
•定期检查和维护脚手架，并在施工中密切注意脚手架的稳定性和安全性。
2.2 电气作业风险电气作业是施工现场另一个常见的危险源。
以下是对电气作业进行防护的措施：•施工现场必须按照国家和地方相关标准进行电气设备的安装和使用，并由专业人员进行检查和维护。
•在进行电气作业前，必须切断电源并确保设备处于安全状态。
•工人进行电气作业时，必须佩戴绝缘手套、安全鞋等个人防护装备，并接受相关培训。
2.3 呼吸系统资料风险在一些特定的施工现场，可能存在着呼吸道有害物质的风险，例如有毒气体和粉尘。
以下是对呼吸系统资料风险的防护措施：•对施工现场空气进行监测和检测，确保环境空气质量达标。
•工人在进行作业时必须佩戴防毒面具、防尘口罩等个人防护装备，并定期更换和清洗。
3. 施工人员培训和管理为了保障施工现场的安全，必须进行施工人员的培训和管理。
以下是相关措施：•施工人员必须接受相关安全操作和防护设备使用的培训，并严格按照规定操作。
•施工现场必须配备专职安全员，负责监督施工过程中的安全措施的实施，并及时提供安全建议。
4. 紧急处置措施在施工过程中，可能会发生紧急情况，如火灾、事故等。
以下是紧急情况的处置措施：•根据施工现场特点，制定紧急预案，并对施工人员进行培训。
•配备灭火器、消防水龙等灭火设备，并定期检查和维护。
施工安全防护专项措施
施工安全防护专项措施施工安全防护专项措施、操作规程一、临边施工安全措施1、临边作业要有安全防护措施。
安全防护设施，包括护身栏河、脚手架、防护棚、防护网、坡道。
2、上料平台和卸料平台的防护栏河，必须满挂绿色安全网。
各种垂直运输的上料平台和全料平台，除两侧设防护栏河外，平台口必须设置安全门或活动防护栏河。
3、施工脚手架与建筑物通道的两侧边，必须设置封闭的防护栏河，并满挂绿色安全网；地面通道上部应装设安全防护棚；屋面和楼层临边防护图二、洞口防护1、施工现场通道附近的各类洞口与坑槽等处，除设置防护设施与安全标志外，夜间必须设红灯示警。
2、所有防护设施必须每隔两星期进行一次全面的安全检查，确保其稳定性和安全性，如有松动、因施工破坏、天气破坏、破损等必须立即停止相关施工，马上修整完毕后才能正常施工。
如遇恶劣天气，前必须根据气象台预报提前加强防护，恶劣天气后必须对所有防护设施进行全面检查并维修。
三、交叉施工的安全措施在本工程施工现场中，会涉及上下不同层次同时进行的高处交叉作业，交叉作业中各有关工种的安全措施主要有以下几项。
1、弱电、强电、机电安装、灯光照明等工种进行上下立体交叉施工时，任何时间任何场合都不允许在同一垂直方向上操作。
上下操作位置的横向距离应大于上层高度的可能坠落范围半径。
在设置安全隔离层时，它的防穿透能力应不小于安全网的防护能力。
2、拆除脚手架等时，下方不得有其他操作人员。
拆下的模板、脚手架等部件，临时堆放处离楼层边沿应不小于lm。
堆放高度不得超过lm。
楼梯边口、通道口、脚手架边缘等处，严禁堆放拆下物件。
3、通道口和上料口由于上方施工有可能坠落物体，或者其位置恰处于起落机械支杆回转半径之内，则在受影响的范围内搭设顶部能防止穿透的双层保护廊或保护棚。
四、高处作业、悬空作业及临边防护措施（1）高处作业防护措施：高处作业的安全技术措施及其所需料具，必须列入工程的施工组织设计。
施工前，逐级进行安全技术教育及交底，落实所有安全技术措施和人身防护用品，未经落实时不得进行施工。
粉尘防护安全技术措施
粉尘防护安全技术措施背景粉尘是在许多工业过程中产生的一种常见废弃物，包括木材加工、金属加工、粉末物料处理等。
长时间接触粉尘可能导致呼吸道感染、皮肤疾病等健康问题，甚至引起火灾和爆炸。
因此，采取粉尘防护措施对于保护工人的健康和安全至关重要。
目的本文档旨在提供一些建议的技术措施，以帮助企业和个人降低粉尘对健康和安全带来的风险。
技术措施以下是常见的粉尘防护安全技术措施：1. 建立良好的通风系统：通过安装适当的通风设备，如风扇、排气罩等，保持室内空气流通。
这有助于迅速排出室内粉尘，减少工作区域的粉尘浓度。
2. 使用有效的粉尘收集设备：在需要产生粉尘的工艺过程中，应使用高效的粉尘收集设备，如集尘器、除尘器等。
这些设备能够有效地捕捉和收集粉尘，避免其散播到空气中。
3. 密封处理粉尘源：通过密封处理粉尘产生的设备和部件，如密封盖、密封门等，可防止粉尘从源头散播。
此外，定期检查和维护这些密封装置的完整性也是必要的。
4. 规范操作和清洁流程：培训工作人员遵循正确的操作和清洁流程，以最大限度地减少粉尘产生和扩散的机会。
这包括正确使用设备、及时清除积尘并定期清洁工作区域等。
5. 个人防护装备：为工作人员提供适当的个人防护装备，如呼吸面具、防护眼镜、防尘服等，以保护其呼吸系统、眼睛和皮肤免受粉尘的侵害。
并且要鼓励和指导员工正确佩戴和使用这些装备。
总结采取粉尘防护安全技术措施是确保工作环境安全和工人健康的重要举措。
除了实施上述技术措施外，还应定期检查和维护设备的完整性，并持续对工作人员进行安全培训。
只有通过综合的防护措施，我们才能最大限度地减少粉尘带来的危害，并营造一个安全健康的工作环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干粉砂浆生产线施工安全技术措施 一、工程概况 本工程为山西西山金信建筑工程有限公司干粉砂浆生产线工程’该工程基础为钢筋混凝土基础’主体为三个钢板圆形直径3.65米、高20.178米粉料仓’两个钢板圆形直径5米、高20米砂筒仓’长 6米宽6米高12.3米三层钢框架结构主楼’及一层结构彩板电脑房·机电设备由无锡江加建设机械有限公司负责安装·框架钢柱H型钢’钢梁为H型钢梁’楼面为压型钢板与混凝土叠合楼板’外墙面为压型彩板·主钢构件材质为Q345’檩条采用Q235 C型薄壁型钢·本工程施工范围包括钢结构系统的制作与现场安装施工· 二.施工准备 1. 组织有关工程管理和技术人员对设计图纸进行会审·对图纸不明确及施工中有困难的地方’要与设计单位及建设单位作好变更鉴证手续· 2. 根据施工图纸结合本单位的设备和技术条件’制定出工程的主体施工方案’并提出材料计划· 3. 对钢结构工程所使用的机械和检测设备的性能进行检验’保证施 工过程中各种设备的工作状态良好’使用功能齐全· 4. 钢结构工程所使用的材料除应有质量证明书外’还应根据现行国家标准的规定作出复试检验’符合标准后方可使用· 5. 在钢结构工程施工前’应对各工序的施工人员进行必要的岗位培训’并对其进行技术、质量、安全交底’预防发生安全和质量事故· 6. 钢结构进入现场需进行构件检验并合理堆放’以便于构件进入现场后顺利的安装· 7. 现场吊装前’应在柱脚埋件上弹好十字线’同时将标高控制点设置好·现场场地应平整夯实’没有积水’并且要预留车道· 三．施工进度安排 按照工期要求2011年9月28日开工至2011年10月25日完工’钢结构工程部分在土建施工的基础上保证工期计划’安排好施工进度’组织好施工’具体进度计划见施工进度计划表· 四．劳动力计划 钢结构主体工程施工劳动力计划
级别工种 按工程施工阶段投入劳动力人数
制作阶段 安装阶段 下料工 5 3 组立工 2 4 焊工 10 4 矫正工 4 4 钻孔工 2 1 喷漆工 4 4 电工 2 2 起重工 2 6 辅助工 6 8 板材安装 1 4 五．主要施工机械设备 钢结构工程主要施工机械设备 序号 机具名称 数量
1 数控直条多头切割机 2 2 型钢自动组立机 2 3 门式埋弧自动焊 2 4 半自动焊 2 5 H型钢矫正机 1 6 端面铣 1 7 喷砂除锈机 1 8 摇臂钻 2 9 剪板机 1
10 二氧化碳气体保护焊 3 11 25吨吊车 1 12 50吨吊车 1 13 电焊机 10 14 扭矩扳手 20 15 5吨倒链 2 16 气焊 2
六．钢结构制作与安装施工方法 钢结构制作： 本工程钢结构主框架钢柱钢梁为H型钢’构件数量多’工程量大’构件板材下料采用电脑下料自动切割快速准确’面板与腹板焊接采用门式埋弧自动焊焊接’保证焊接质量’构件除锈为喷砂除锈· （一）．箱形柱的加工制作 箱形柱昰由四块钢板焊接而成’制作工艺与焊接H型钢大体相同’其工艺过程见流程图· 箱形柱下料采用数控火焰切割机进行柱板切割’开坡口方法为碳弧气刨切割K型坡口’下料完成后进行调直校正’为保证柱身板拼装准确’ 需制备组装胎膜’组装顺序为：首先以上盖板为基准’然后放出横隔板与侧腹板的装配线’进行U型组立’最后组装下盖组装完成后进行焊接’柱身主体焊接采用埋弧自动焊’加劲板焊接采用电焊机手工焊接’最后一面隔板焊接电渣压力焊接的方法进行’焊接设置引弧板·箱形柱焊接完成后进行调直矫正’后用端头铣床进行端头切割·箱形柱涂装严格按标准除锈、刷油’箱形柱制作完成后由专职质检人员进行检验、编号·箱型柱制作组装昰关键’其组装工艺方法如下： 1．首先以上盖板作为组装基准’在其组装面上按施工图要求分别放出隔板及侧腹板装配线’并用样冲标志· 2．先组装上盖板与隔板’组装在胎模上进行’装配好后’须施焊完毕方可进行下道工序· 3．腹板装配前须检查腹板的平直度’装配时采用一个方向装配’先定位中部加劲板’后定位腹板· 4．箱体结构整体组装在U型结构全部完成后进行’先将U型结构腹板边缘矫正好’使其不平度〈L/1000 ‘然后在下盖板上放出腹板装配定位线’翻转与U型结构组装’采用一个方向装配’定位点焊采用对称施焊法· 5．隔板最后一面焊接采用电渣压力焊接’采用专用设备电渣压力焊焊接· 二）．焊接H型钢梁的加工制作 工艺过程： 1.下料图单 ①此工序为材料检验部分’其内容包括对工程所选用的型号、规格的确认以及材料的质量检查· ②质量检测标准： 应符合设计要求及国家现行标准的规定· ③检验方法： 检查钢材质量证明书和复试报告’用钢卷尺、卡尺检查型号、规格· 2.放样、号料 ①放样划线时’应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线’必要时制作样板· ②注意预留制作’安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求· ③划线前’材料的弯曲和变形应予以矫正· ④放样和样板的允许偏差见下表：
项 目 允 许 偏 差 平行线距离和分段尺寸 ±0.5mm
对角线差 1.0mm
宽度、长度 ±0.5mm 孔距 ±0.5mm 加工样板角度 ±20'
⑤号料的允许偏差见下表： 项 目 允 许 偏 差 外形尺寸 ±1.0 孔距 ±0.5 ⑥质量检验方法：用钢尺检测· 3.下料： 钢板下料采用数控多头切割机下料’但下料前应将切割表面的铁锈、污物清除干净’以保持切割件的干净和平整’切割后应清除溶渣和飞溅物’操作人员熟练掌握机械设备使用方法和操作规程调整设备最佳参数的最佳值· ①质量检验标准： 切割的允许偏差值（mm）
项 目 允 许 偏 差 零件宽度、长度 ±3.0 边缘缺棱 1．0 型钢端部垂直度 2．0
②钢材剪切面或切割面应无裂纹、夹渣和分层· ③质量检验方法：目测或用放大镜、钢尺检查· 4.组立、成型 钢材在组立前应矫正其变形’并达到符合控制偏差范围内’接触毛面应无毛刺、污物和杂物’以保证构件的组装紧密结合’符合质量标准·组立时应有适量的工具和设备’如直角钢尺’以保证组立后有足够的精度· 采用设备为Z12型型钢组立机· ①点焊时所采用焊材与焊件匹配’焊缝厚度为设计厚度的2／3且不大于8 mm’焊缝长度不小于25 mm’位置在焊道以内· ②预组立的构件必须进行检查和确定昰否符合图纸尺寸’以及构件的精度要求成型· ③组立成型时’构件应在自由状态下进行’其结构应符合《施工及验收规范》及有关标准规定·经检查合格后进行编号· ④质量检验标准· 允许偏差符合《钢结构工程施工及验收规范》有关规定· 组立的允许偏差表（mm） 类 型 项 目 允许偏差 焊接钢梁 高 度 ±2.0
中心偏移 ±2.0
垂直度（△） b/100且不大于2.0 ⑤质量检验方法：用直尺、角尺检查· 5.焊接： ①该工序采用设备为门式全自动埋弧焊机· ②埋弧自动焊焊接规范表 焊缝厚度 焊丝直径 焊接电流 电弧电压 焊接速度
5 3 450－475 28－30 55
6 2 450－475 34－36 40
8 3 550－600 34－36 30
8 4 575－625 34－36 30 10 3 600－650 34－36 23 10 4 650－700 34－36 23 12 3 600－650 34－36 15 12 4 725－775 36－38 20 12 5 775－825 36－38 18 操作人员应严格遵守焊接规范表· ③焊接工艺： 焊接钢梁采用门式自动埋弧焊进行焊接；柱梁连接板加肋板采用手工焊接·使用门式自动焊应满足以下两点： （1）焊接后边缘30－50mm范围内的铁锈、毛刺污垢等必须清除干净’以减少产生焊接气孔等缺陷的因素· （2）引弧板应与母材材质相同’焊接坡口形式相同’长度应符合标准的规定；使用手工电弧应满足以下规定：使用状态良好、功能齐全的电焊机’选用的焊条需用烘干箱进行烘干· 质量检验标准和方法： 焊接型钢允许偏差表（mm） 项 目 允许偏差 截面高度（h） h＜500 ±2.0 500≤h≤1000 ±3.0 h＞1000 ±4.0 截面宽度（b） ±3.0
腹板中心偏移 2.0
翼缘板垂直度（△） b/100 3.0
弯曲矢高 l/100 5.0
扭曲 h/250 5.0
腹板局部平面度（f）
t＜14
3.0 t≥14 2.0 6.制孔
