经典凸透镜成像规律练习
4.3凸透镜成像的规律(练习)
4.3 凸透镜成像的规律一、单选题1．用光具座和焦距为10cm的凸透镜做成像实验，当把点燃的蜡烛放在离凸透镜20cm处，则在透镜另一侧的光屏上得到的像是（）A．放大、倒立的实像B．放大、正立的虚像C．等大、倒立的实像D．缩小、倒立的虚像【答案】C【解析】由题意知凸透镜的焦距是10cm，蜡烛放在距凸透镜20cm处，物距等于2倍焦距，此时所以成倒立、等大的实像。
故选C。
2．将物体分别放在甲凸透镜（f甲＝10cm）、乙凸透镜（f乙＝5cm）前，物距相同。
通过两个透镜，在光屏上一个成缩小的像，一个成放大的像。
则（）A．甲凸透镜比乙凸透镜的折光能力强B．甲凸透镜成的是缩小的像C．物距可能是15cm D．物距可能是20cm【答案】C【解析】A．焦距越小，折光能量越强，故甲凸透镜比乙凸透镜的折光能力弱，故A不符合题意；B．若物体通过甲凸透镜成缩小的实像，则像是倒立、缩小的实像，物距要大于二倍焦距；物距大于20cm，此时20cm＞2f乙=2×5cm物体通过乙凸透镜液成倒立、缩小的实像，不符合题意，故甲凸透镜成的是放大的像，故B不符合题意；C．若物体经乙凸透镜成倒立缩小的实像，则物距大于10cm，当物距在10cm到20cm之间（u＝15cm）时，通过甲能成倒立、放大的实像，符合题意，故C符合题意；D．若物距是20cm时，对于甲凸透镜，物距等于二倍焦距，对于乙凸透镜，大于二倍焦距，不会成放大的像，故D不符合题意。
故选C。
3．在探究凸透镜成像规律的实验中，首先需要调整烛焰和光屏的中心位于主光轴上，下列照片中的情况属于调整好的是（）A．B．C．D．【答案】C【解析】观察上述四幅图可以看出，烛焰、凸透镜的光心以及光屏的中央大致在同一高度的是C图，A图中凸透镜的角度不对，B图中的凸透镜太低，D图中蜡烛的位置太低，故C正确，ABD错误。
故选C。
4．把物体放到凸透镜前16cm处可得到倒立、放大的实像，现将物体向凸透镜移近8cm时，得到的是（）A．倒立、放大的实像B．倒立、等大的实像C．倒立、缩小的实像D．正立、放大的虚像【答案】D【解析】一物体在凸透镜前16cm处，在凸透镜另一侧光屏上能得到一个倒立放大的实像，所以由凸透镜成>>，即像的规律可知，2f u f>>f cm f216解得16cm8cm>>f＜，由凸透镜成像规律可知，此时成正立、放大的虚像。
(完整版)凸透镜成像规律练习题(答案)
1．小明同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜。
（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为_______cm。
（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在_______上，为实验探究做好准备。
（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止。
生活中________就是利用这一成像原理来工作的。
（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的________(凸透镜/凹透镜)，这与____________________________(近视/远视)的矫正相似。
【答案】10 同一高度照像机凹透镜近视【解析】（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，此处即为焦点的位置，由图甲可知，则该凸透镜的焦距为10cm。
（2）为使像成在光屏的中央，实验前将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在同一高度。
（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，此时的物距为40cm，物体在凸透镜的二倍焦距点之外，再移动光屏，在光屏上得到一个清晰倒立缩小的实像像。
生活中照相机就是利用这一成像原理来工作的。
（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，根据物近像远像变大的规律可知像成在了光屏的前方，要使像仍成在光屏上，需要一个发散透镜，即凹透镜；凹透镜是用来矫正近视眼的，因此这与近视眼的矫正相似。
故答案为：(1). 10 (2). 同一高度 (3). 照像机 (4). 凹透镜；近视。
2．（7分）如图所示在“探究﹣﹣凸透镜成像”的实验中，凸透镜焦距为1 5cm（1）实验前应首先调整蜡烛、凸透镜、光屏，使烛焰、凸透镜、光屏三者中心大致在同一高度，其目的是．（2）如图，光屏应在区域前后移动，才能得到清晰、倒立、（选填“放大”或“缩小”的实像，根据这一原理人们制成了．（3）在蜡烛和凸透镜之间放上一个近视眼镜，则发现像变得模糊了，这时应适当向（选填“左”或“右”）移动光屏，才能重新得到清晰的像．（4）若实验中将光屏换成平面镜，则从侧面（选填“能”或“不能”）看到清晰、倒立的烛焰像，此时蜡烛在平面镜中成像，像与凸透镜大小．【答案】（1）使像成在光屏的中央；（2）③；放大；幻灯机；（3）右；（4）不能；相等．【解析】试题分析：（1）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央；（2）由图知，凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在30cm刻度线位置时，物距为50cm﹣30cm=20cm，即蜡烛在1倍和2倍焦距，所以此时成倒立放大的实像，像在2倍焦距之外，幻灯机（投影仪）是根据这个原理制成的；（3）在蜡烛和凸透镜之间放上一个近视眼镜，由于近视眼镜是凹透镜，对光线有发散作用，所以通过凸透镜的光线比以前会聚得要晚了，像距更大了，因此要得到清晰的像，需将光屏远离凸透镜．当烛焰距凸透镜40cm时，物距大于2f，移动光屏，可在光屏上得到一个清晰的倒立缩小的实像，照相机就是利用这一成像规律工作的；（4）平面镜所称成的像是虚像，光屏上不能承接到像；根据平面镜成像特点可知，像与物的大小相同，所以此时蜡烛在平面镜中成像，像与蜡烛大小相等．考点：凸透镜成像、平面镜成像3．（10分）在“探究凸透镜成像规律”的实验中：（1）由图甲可知，该凸透镜的焦距是 cm。

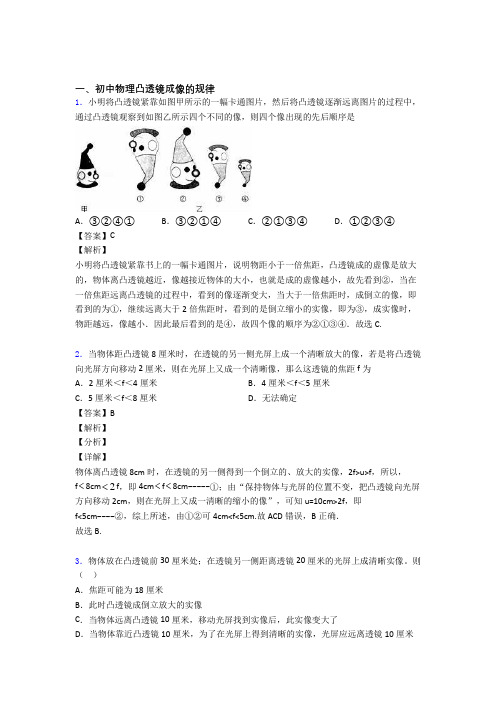

备战中考物理 凸透镜成像的规律 培优练习(含答案)
一、初中物理凸透镜成像的规律 1．小明将凸透镜紧靠如图甲所示的一幅卡通图片，然后将凸透镜逐渐远离图片的过程中，通过凸透镜观察到如图乙所示四个不同的像，则四个像出现的先后顺序是
A．③②④① B．③②①④ C．②①③④ D．①②③④ 【答案】C 【解析】 小明将凸透镜紧靠书上的一幅卡通图片，说明物距小于一倍焦距，凸透镜成的虚像是放大的，物体离凸透镜越近，像越接近物体的大小，也就是成的虚像越小，故先看到②，当在一倍焦距远离凸透镜的过程中，看到的像逐渐变大，当大于一倍焦距时，成倒立的像，即看到的为①，继续远离大于2倍焦距时，看到的是倒立缩小的实像，即为③，成实像时，物距越远，像越小．因此最后看到的是④，故四个像的顺序为②①③④．故选C.
2．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为 A．2厘米＜f＜4厘米 B．4厘米＜f＜5厘米
C．5厘米＜f＜8厘米 D．无法确定
【答案】B 【解析】 【分析】 【详解】 物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以， f8cm2f，即4cmf8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏
方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f，即f<5cm−−−−②，综上所述，由①②可4cm正确．
故选B.
3．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。则（ ） A．焦距可能为18厘米
B．此时凸透镜成倒立放大的实像
C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了
D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米 【答案】D 【解析】 【详解】 根据凸透镜的成像规律，当2uf，2fvf，成倒立、缩小的实像，即uv；由题意可以知道物距30cmu，像距20cmv，这种情况是成倒立、缩小的实像，即 30cm2f
凸透镜成像规律经典练习题
凸透镜成像规律经典练习题凸透镜成像，这玩意儿可真是个神奇的小玩意！想象一下，当你拿着一个凸透镜对着太阳，突然之间，一道耀眼的光芒就射进了你的眼镜里。
没错，就是这么神奇！咱们得知道，凸透镜有个特点，就是能把平行光线聚在一起，让它们聚焦到一点上。
这个原理就像是放大镜一样，只不过它可不是用来放大东西的，而是把光线“聚”起来，让它们在焦点处“发亮”。
那么，怎么判断一个物体是不是平行的呢？很简单，只要看它的影子是不是一直线。
如果影子是直线，那说明这个物体就是平行的；要是影子弯弯曲曲的，那就说明这个物体不是平行的。
现在咱们来做个练习题吧！假设你面前有一个平面镜，镜子前面放了一个白色的纸片。
你拿起一个凸透镜，对准镜子照去。
结果呢？纸片上出现了一个亮点，而且这个亮点是亮的，不是暗的。
这说明什么？这说明纸片是平行的。
不信的话，你可以试着把纸片反过来，再试试看。
再来一个题目：你手里有一支笔，笔尖对着一面镜子。
你把笔放在离镜子一定距离的地方，然后调整镜子的角度，直到笔尖在镜子里形成一个清晰的像。
这时候，你会发现，这个像并不是真的出现在镜子里，而是出现在了镜子后面的墙上。
这是怎么回事呢？原来啊，这是因为光在镜子里发生了反射，而不是折射。
最后再给你出个题：你手里拿着一个苹果，对着一个凸透镜照去。
你会看到什么呢？对啦，你会看到苹果被放大了，而且还是彩色的！这说明了什么？这说明凸透镜不仅能放大物体，还能让我们看得更清楚。
不过要注意哦，别把眼睛看花了，看清楚了再换下一个。
好啦，关于凸透镜成像的问题我们就聊到这里。
记住哦，无论是观察物体还是拍照，都要用好凸透镜这个小助手，让它帮你更好地看清世界。
【物理】物理凸透镜成像的规律的专项培优练习题(含答案)及答案
一、初中物理凸透镜成像的规律1．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。
则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【分析】【详解】AB．由题意可知，物距是30cm，像距20cm，可知物距大于像距；而且此时光屏出现了清晰实像，由凸透镜成像的规律可知，可以判断此时的实像是倒立缩小的实像；而且=>30cm2u f>，故AB不符合题意；则15cm fC．当物体远离凸透镜10厘米时，物距变大，由凸透镜成像的规律可知，像距会变小，像会变小，所以移动光屏找到实像后，此实像变小了，故C不符合题意；D．当物体靠近凸透镜10厘米时，此时的物距变为20cm，由于光路是可逆的，所以为了在光屏上得到清晰的实像此时的像距应该为30cm，即光屏应远离透镜10厘米，故D符合题意。
故选D。
2．小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则A．小红离小强的距离近B．小明和小红离小强的距离相同C．小红要使底片上的像与小明的一样大,小红移动位置后,再减小镜头对底片的距离D．小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离【答案】D【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小．所以小红拍摄时，相机与物体的距离较大．即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩．所以选项C错误，D正确．故选D．【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律．还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小．3．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．4．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm＜f＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A．只有①和③B．只有②和④C．只有②和③D．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <；综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．5．有一个点光源放在凸透镜的正前方．当点光源放在A 点时，成像在B 点，当点光源放在B 点时，成像在C 点，如图所示．则 （ ）A ．凸透镜应放在C 点右侧B ．凸透镜应放在B 、C 点之间C ．凸透镜应放在A 、B 点之间D ．凸透镜应放在A 点左侧【答案】D【解析】【分析】解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。
凸透镜成像规律经典练习题(1)
凸透镜成像规律经典习题1、把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑．若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应( )A．大于10 cm B．小于10cm C．大于20cm D．在10cm和20cm之间2、一凸透镜的焦距是10cm，将点燃的蜡烛从离凸透镜50cm处移到15cm处的过程中，像的大小和像距的变化情况是（）A．像变大，像距变小 B．像变大，像距变大 C．像变小，像距变小 D．像变小，像距变大3、某物体放在凸透镜前30cm 处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是（）A 40cm B．30cm C ．20cm D．10cm4、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（）5、小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像．小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是（）A．倒立放大的实像 B．正立放大的虚像 C．倒立缩小的实像 D．倒立等大的实像6、小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为右图中的甲和乙，则（）A.小红离小强的距离近B．小明和小红离小强的距离相同C.小红要使底片上的像与小明的一样大，小红移动位置后，再减少镜头到底片的距离D.小红要使底片上的像与小明的一样大，小红移动位置后，再增大镜头到底片的距离7、下图为小红同学的脸庞外形和大小，通过凸透镜看她的脸庞时，不可能看见的像为下图的（）8、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。
若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A.移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像9、一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移至物距为15厘米时，它的像一定是：（）A、放大实像；B、缩小的实像；C、放大的虚像；D、缩小的虚像10．某同学做“凸透镜成像规律”实验时，所给的有下面不同焦距的四块凸透镜，实验中，光屏移到离凸透镜16厘米处，得到烛焰倒立、放大的像，这块凸透镜的焦距可能是（）Ａ、f=4厘米；Ｂ、f=８厘米；Ｃ、f=12厘米；Ｄ、f=16厘米。
凸透镜成像规律练习题
凸透镜成像规律练习题一、选择题1. 凸透镜成像时，当物体位于焦点之内时，所成的像是：A. 正立虚像B. 倒立虚像C. 正立实像D. 倒立实像2. 凸透镜成像时，当物体位于焦点和二倍焦距之间时，所成的像是：A. 正立虚像B. 倒立虚像C. 正立实像D. 倒立实像3. 凸透镜成像时，当物体位于二倍焦距之外时，所成的像是：A. 正立虚像B. 倒立虚像C. 正立实像D. 倒立实像4. 凸透镜成像时，当物体位于焦点上时，不成像。
这个说法：A. 正确B. 错误5. 凸透镜成像时，当物体位于二倍焦距上时，所成的像：A. 正立虚像B. 倒立虚像C. 正立实像D. 倒立实像二、填空题6. 凸透镜成像时，当物体位于焦点之外，且在二倍焦距之内时，所成的像是________，并且像的大小随着物体向透镜移动而________。
7. 凸透镜成像时，当物体位于二倍焦距之外时，所成的像总是________，并且像的大小随着物体向透镜移动而________。
8. 凸透镜成像时，当物体位于焦点之内时，所成的像与物体在________方向上是相同的。
9. 凸透镜成像时，物距与像距的关系是：当物体远离透镜时，像距________，像的大小________。
10. 凸透镜成像时，物距与焦距的关系决定了像的性质，其中物距小于焦距时，像的性质是________。
三、简答题11. 解释什么是凸透镜的焦点，并说明焦点在成像中的作用。
12. 描述凸透镜成像时，物体位于不同位置时所成的像的性质。
13. 为什么说凸透镜的焦距是成像性质的关键参数？14. 凸透镜成像时，如果物体逐渐远离透镜，像的位置和大小会如何变化？15. 举例说明在日常生活中，哪些设备或仪器利用了凸透镜的成像规律。
四、计算题16. 已知一个凸透镜的焦距为20厘米，物体距离透镜30厘米，计算此时所成的像的性质（正立、倒立、实像、虚像）以及像距。
17. 如果上述凸透镜的物体距离变为10厘米，重新计算像的性质和像距。
3.6 凸透镜成像规律(分层练习)(解析版)
3.6 凸透镜成像规律考点01 探究凸透镜成像规律1．小明利用如图所示的光具座“探究凸透镜成像规律”，他将观察和测量的部分结果记录在下表中：v cm；当物cm20cmu=时，像距= u=时，像的性质是；距10cm(2)如图是航天员王亚平在太空授课制作水球时呈现的情景，此时，她在球中所成的像与上表中第次实验所成像的性质相同。
【答案】(1) 15 60 正立、放大的虚像(2)1【解析】（1）[1]表中数据可知u=v=30cm成倒立、等大的实像，即2f=30cm故该凸透镜的焦距f=15cm。
[2]当物距u=20cm时，等于第1次实验的像距，根据在光的折射中，光路是可逆的可知，第3次实验的像距应等于第1次实验的物距，即v=60cm。
[3]当物距u=10cm时，u<f，成正立、放大的虚像。
（2）如图所示是航天员王亚平在太空授课制作水球时呈现的情景，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，即她在球中所成的像与上表中第1次实验所成像的性质相同。
2．如图甲所示是小林做“探究平面镜成像的特点”的实验装置，A和B是两个外形相同的蜡烛，把玻璃板固定在光具座上40cm刻度线处。
(1)此实验应在（选填“较暗”或“较亮”）的环境进行；(2)图甲中，当蜡烛B移到cm刻度线处时，蜡烛B与蜡烛A的像完全重合；(3)移去蜡烛B，在其原来位置上放一块光屏，光屏上承接不到蜡烛A的像，说明平面镜所成的像是（选填“实像”或“虚像”）；(4)在（3）的基础上，撤去玻璃板，在40cm刻度线处放一个凸透镜，再向右移动光屏会得到清晰的烛焰像，就是利用了此成像特点；(5)如图乙所示，一束光与镜面成30°角射向平面镜。
请画出反射光线，并标出反射角的度数。
【答案】(1)较暗(2)60(3)虚像(4)投影仪(5)【解析】（1）做“探究平面镜成像的特点”的实验，为使像清晰，此实验应在较暗的环境进行。
（2）由图甲知，物与平面镜的距离为20cm，因像与物到镜面的距离相等，故当蜡烛B移到40cm+20cm＝60cm刻度线处时，蜡烛B与蜡烛A的像完全重合。
凸透镜成像规律练习题(打印版)
凸透镜成像规律练习题（打印版）### 凸透镜成像规律练习题一、选择题1. 物体通过凸透镜成像时，如果像距大于物距，那么像的性质是： - A. 正立、放大的虚像- B. 倒立、缩小的实像- C. 倒立、等大的实像- D. 倒立、放大的实像2. 当物体距离凸透镜的距离小于焦距时，成像情况是：- A. 正立、放大的虚像- B. 不成像- C. 倒立、缩小的实像- D. 倒立、放大的实像3. 凸透镜的焦距越短，成像的放大倍数：- A. 越小- B. 越大- C. 不变- D. 无法确定二、填空题1. 当物体位于凸透镜的焦点处时，成像情况是________。
2. 凸透镜成像时，物距与像距的关系是：物距越小，像距________，像的大小________。
3. 凸透镜成像时，物距等于2倍焦距时，成像的性质是倒立、等大的________。
三、计算题1. 已知凸透镜的焦距为10厘米，物体距离凸透镜15厘米，求像的性质及像距。
2. 若凸透镜的焦距为15厘米，物体距离凸透镜20厘米，求像的性质、大小和像距。
四、简答题1. 简述凸透镜成像的三种情况及其对应的物距和像距关系。
2. 描述凸透镜成像时，像的正立和倒立是如何判断的。
五、实验设计题设计一个实验来验证凸透镜成像规律，包括实验器材、实验步骤和预期结果。
参考答案一、选择题1. D2. A3. B二、填空题1. 不成像2. 越大，越大3. 实像三、计算题1. 像为倒立、放大的实像，像距大于物距。
2. 像为倒立、缩小的实像，像距小于物距。
四、简答题1. 凸透镜成像的三种情况：- 物距小于焦距，成正立、放大的虚像。
- 物距大于焦距但小于2倍焦距，成倒立、放大的实像。
- 物距大于2倍焦距，成倒立、缩小的实像。
2. 凸透镜成像时，像的正立和倒立：- 正立像：像与物体在透镜的同一侧。
- 倒立像：像与物体在透镜的两侧。
五、实验设计题实验器材：凸透镜、蜡烛、光屏、尺子。
实验步骤：1. 将蜡烛、凸透镜、光屏依次放置在光具座上，确保它们的中心大致在同一高度。
凸透镜成像规律经典练习题计算凸透镜的放大率
凸透镜成像规律经典练习题计算凸透镜的放大率凸透镜是一种常见的光学元件，具有广泛的应用。
在使用凸透镜时，我们通常会关注其成像规律和放大率等性质。
本文将通过经典的练习题，介绍凸透镜成像规律，并计算凸透镜的放大率。
练习题1：物体位于凸透镜的远焦点上方对于一枚凸透镜，其焦距为f，假设物体位于凸透镜的远焦点上方，距离为2f。
现要求计算物体的像的位置和放大率。
解析：根据凸透镜成像规律，可以得到以下关系式：1/f = 1/v - 1/u，其中，f代表焦距，v代表像的距离，u代表物的距离。
对于该题目，已知u = -2f，代入上述关系式，可以得到：1/f = 1/v - 1/(-2f)，化简后可得：1/v = 1/f + 1/(-2f)，继续化简，可得：1/v = 3/(-2f)，进一步化简，可得：v = -2f/3。
因为像位于凸透镜的左侧，所以像距离的值为负数。
代入数据，可以得到：v = -2f/3。
此时，我们可以计算出物体的像的位置v，接下来计算凸透镜的放大率。
放大率可通过以下公式计算：放大率 = 像的高度/物体的高度。
在此题中，考虑到物体位于凸透镜的远焦点上方，根据凸透镜的成像规律，物体的像是倒立的。
因此，我们将放大率表示为负数。
继续计算，放大率可表示为：放大率 = -v/u = -(-2f/3)/(-2f) = 1/3。
练习题2：物体位于凸透镜的近焦点的右侧在该题目中，假设物体位于凸透镜的近焦点的右侧，距离为f/2。
现要求计算物体的像的位置和放大率。
解析：根据凸透镜成像规律，可以得到以下关系式：1/f = 1/v - 1/u。
对于该题目，已知u = f/2，代入上述关系式，可以得到：1/f = 1/v - 1/(f/2)，化简后可得：1/v = 1/f + 2/f，继续化简，可得：1/v = 3/f，进一步化简，可得：v = f/3。
代入数据，可以得到：v = f/3。
计算出物体的像的位置v后，接下来计算凸透镜的放大率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
经典凸透镜成像规律经典练习 1、把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑．若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应( )A．大于10 cm B．小于10cm C．大于20cm D．在10cm和20cm之间 2、一凸透镜的焦距是10cm，将点燃的蜡烛从离凸透镜50cm处移到15cm处的过程中，像的大小和像距的变化情况是（ ） A．像变大，像距变小 B．像变大，像距变大 C．像变小，像距变小 D．像变小，像距变大 3、老师上课时经常用到投影仪 ，如图4所示，关于投影仪的使用做法中合理的是（ ） A.投放到屏幕上的画面太靠上时，应增大平面镜与凸透镜的夹角使画面向下移动 B.若使屏幕上的画面大一些， 可使投影仪靠近屏幕同时将凸透镜适当向下移动 C.若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向上移动 D.若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向下移动 4、某物体放在凸透镜前30cm 处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是（ ） A 40cm B．30cm C ．20cm D．10cm 5、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（ ）
6、小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像．小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是（ ） A．倒立放大的实像 B．正立放大的虚像 C．倒立缩小的实像 D．倒立等大的实像 7、小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为右图中的甲和乙，则（ ） A.小红离小强的距离近 B．小明和小红离小强的距离相同 C.小红要使底片上的像与小明的一样大，小红移动位置后，再减少镜头到底片的距离 D.小红要使底片上的像与小明的一样大，小红移动位置后，再增大镜头到底片的距离 8、下图为小红同学的脸庞外形和大小，通过凸透镜看她的脸庞时，不可能看见的像为下图的 （ ）
9、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。若透镜位置不变，将蜡烛移到刻度为30cm处，则（ ） A.移动光屏，可以在屏上得到倒立放大的像 B．移动光屏，可以在屏上得到倒立缩小的像 C．移动光屏，可以在屏上得到正立放大的像 D．不论光屏移到什么位置，都不能在屏上得到清晰的像 10、一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移至物距为15厘米时，它的像一定是：（ ）A、放大实像； B、缩小的实像； C、放大的虚像； D、缩小的虚像 11．某同学做“凸透镜成像规律”实验时，所给的有下面不同焦距的四块凸透镜，实验中，光屏移到离凸透镜16厘米处，得到烛焰倒立、放大的像，这块凸透镜的焦距可能是（ ） Ａ、f=4厘米； Ｂ、f=８厘米； Ｃ、f=12厘米； Ｄ、f=16厘米。 12．在研究凸透镜成像的实验中，经凸透镜成放大的实像，则物距u应满足( ) A.u＞2f; B.2f＞u＞f; C.u=2f ； D.u＜f 13、在物体由远处向凸透镜焦点移近的过程中，像距与实像的变化情况是：( ) A.像距逐渐增大，像逐渐变大 B.像距逐渐增大，像逐渐变小 C.像距逐渐减小，像逐渐变大 D.像距逐渐减小，像逐渐变小 14、如图为凸透镜成像的示意图．由于不慎将透镜的上沿摔掉一块(图中阴影部分)，则所成的像将（ ） A．像的A′部分消失了 B．像的B′部分消失了 C．成像的效果不受影响 D．像A′B′是完整的，亮度变暗
图4 40 30 20 10 50 60 70 80(cm) 15、一个焦距是10cm的凸透镜，当物体从离透镜20cm处逐渐移向30cm处的过程中（ ）。 A、像逐渐变大，像距逐渐变小 B、像逐渐变小，像距逐渐变大 C、像逐渐变大，像距逐渐变大 D、像逐渐变小，像距逐渐变小 16、如果要使透镜15cm处的光屏上得到物体的清晰、缩小的实像，测应选择的凸透镜的焦距为（ ） A、5cm B、10cm C、15cm D、20cm 17、在做凸透镜成像的实验时，若光屏上得到一个倒立、缩小的实像，测得物体到透镜的距离为10cm，则该凸透镜的焦距有可能为（ ） A、3cm B、5cm C、7cm D、14cm 18、要在光屏上得到跟物体一样大小的像，下列元件中应选用（ ） A、平面镜 B、凸透镜 C、凸面镜 D、凹透镜 19、测绘人员绘制地图时，常需要从高空飞机上向地面拍照，若使用的相机镜头焦距为50mm，则胶片与镜头的距离应为（ ） A、100mm以外 B、恰为50mm C、50mm以内 D、略大于50mm 20一个人照完一张半身像后，又想照一张同样大小的全身照，摄影师应使（ ） A.照相机远离人，暗箱拉长 B.照相机远离人，暗箱缩短 C.照相机靠近人，暗箱拉长 D.照相机不动，只调大光圈 21、在实验中若发现无论光屏如何移动，均无法在光屏上得到像，原因有两个方面：①物体在________ 或_______ 以内，②蜡烛、凸透镜和光屏________________________ 。 22、若在实验中用纸遮挡凸透镜一部分，或凸透镜不小心损坏了一部分，则________（能或不能）成完整的像，但像的亮度变________ 一些。 23、班上照集体照时,发现有同学没在取景框中,此时应将照相机________(填"靠近"或"远离")同学们,并将相机的镜头和底片间的距离________(填"伸长"或"缩短") 24、如图在鉴定文物时，常用放大镜观察文物的细微部分，这时他看到的像是__________。如果在文物上有两条裂纹，其夹角是5度．要想使看到的像更大些，应该将放大镜离裂纹_____。放大镜的放大倍数是6倍，则他看到的角是______度。 25、小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验。 (1)要使像能够成在光屏的中央，应将光屏向_________调整(选填“上”或“下”)； (2)实验过程中，当烛焰距凸透镜15cm时，移动光屏至某一位置，在光屏上得到一等大清晰的像，则该凸透镜的焦距是_________cm； (3)接着使烛焰向左移动5cm，此时应该将光屏向_________移到某一位置(选填“左”或“右”)，才能在屏上得到倒立、_________、清晰的实像 26、小宇在做“探究凸透镜成像规律”实验，其实验装置的示意图如图所示。a、b、c、d、e是主光轴上的五个点，F点和2F点分别是凸透镜的焦点和二倍J距点。 （l）在a、b、c、d、e这五个点中： ①把烛焰放在________点上，可以成正立、放大的虚像。 ②把烛焰放在________点上，所成的像最小。 ③把烛焰放在________点上是属于照相机原理。 ④把烛焰放在_____点上是属于投影仪原理。 27.图3—28左边的实线框内是某一物体的形状，右边4个虚线框内是供选择的物体像的形状.以下填空时，只考虑像的形状，不考虑像的大小.
图3—28 （1）在照相机的毛玻璃取景框上看到该物体的像的形状为__________； （2）在平面镜中看到的该物体的像的形状为__________； （3）把投影仪的反射平面镜卸掉，让物体的像成在天花板上，这时看到该物体的像的形状为__________； （4）用放大镜看物体，看到的该物体的像的形状为__________. 甲 乙 28、常用体温计的刻度部分为三棱体，横截面如右图，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于___ ，使我们能看到水银柱 的___ _的 像。 29．我国经济快速发展，很多厂商一改过去“酒香不怕巷子深”的观点，纷纷为自己的产品做广告，但有些广告制作却忽视了其中的科学性. 如图14所示的两幅广告中各有一处科学性的错误，请你找出来，并简要说明它违背了什么物理原理或规律.
30．小明站在同一位置用数码相机(焦距可改变)对着无锡著名景点——锡山先后拍摄了两张照片甲和乙，如图所示。他产生了这样的疑问：物体通过凸透镜在光屏上所成像的大小与透镜的焦距有何关系呢?小明对此进行了探究。
(1)小明找来了一些凸透镜，但不知道它们的焦距，请你为他提供一种测量透镜焦距的方 法。(可画图说明) (2)测出凸透镜焦距后，小明先后选用了三个焦距分别为15cm、10cm、5cm的凸透镜，在保持物距始终为35cm的情况下依次进行实验，发现所成的像越来越小。请你根据实验结果判断小明在拍摄哪一张照片时照相机镜头的焦距较大。 (3)在探究过程中，小明总是让物距保持不变，请你说出他这样做的理由。 31．假期到了，公园里游人如织。其中四位游客在同一地点，分别用不同型号的甲、乙、丙、丁相机(焦距不同)，对着同一景物__________亭子各拍了一张照片，如图 A、B、C、D所示。我们可以判定：照片__________是用甲拍摄的，照片__________是用丙拍摄的，照片__________是用丁拍摄的，照片__________是用乙拍的。
32 、作图 1、作出折射光线。 2、A是物体，B是A的像，PF为主光轴，试确定凸透镜的位置，并画出凸透镜。 3、根据成像规律，定性作出折射光线。（P是2倍焦距位置） 4、画出AB 的像，要定性反映像的大小和位置。（P是2倍焦距位置） 5、给出物体和像的位置，通过作图找凸透镜的位置及透镜的焦点
