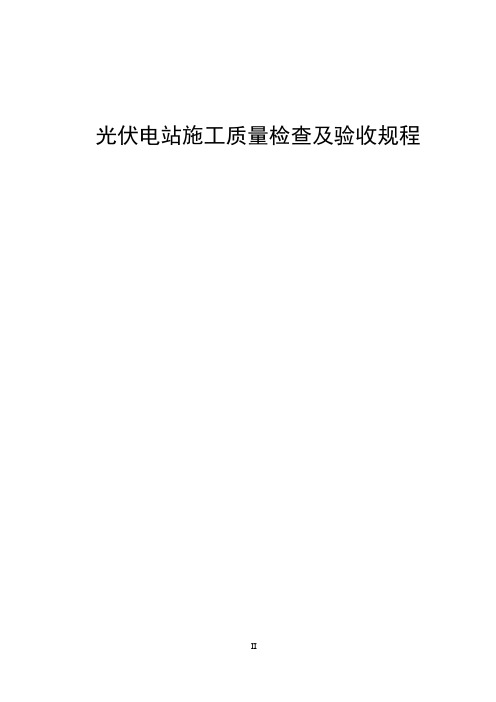

光伏电站施工质量检查及验收规程
光伏电站施工质量检查及验收规程目录前言 (II)1 范围 02 规范性引用文件 03 基本规定 (1)4 施工质量检查及验收范围 (3)5 机电安装工程质量验收通用表格 (16)6 土建工程质量验收通用表格 (21)7 机电安装工程质量验收通用标准 (28)7。
1 支架及组件安装 (28)7。
2 光伏电站电气装置安装工程 (31)8土建工程质量验收通用标准 (92)8.1一般规定 (92)8。
2土方工程 (92)8。
3电池组件支架基础施工 (94)8.4变压器基础 (113)8.5场地及地下设施 (119)附录A(资料性附录）光伏电站土建工程质量验收范围通用划分表 (134)前言为了规范中国电力投资集团公司（以下简称集团公司）全资和控股的新建、扩建和改建光伏发电站项目的施工质量验收管理工作,明确光伏电站施工质量验收的程序与要求，加强质量管理，确保光伏电站施工质量，特制定本标准。
本标准由集团公司水电与新能源部提出、组织起草并归口管理.本标准本次修订主要起草单位(部门）：黄河上游水电开发有限公司、中电投电力工程有限公司。
本标准本次修订主要起草人:庞秀岚、顾斌、孙玉泰、张伟、许建军、刘世隆、王伦。
本标准本次修订主要审查人：夏忠、胡建东、马秀国、刘立新、郑武生、徐树彪、崔志强、王红军、聂毅涛、李晓民、杨存龙、袁蕊、李启钊、李辉、王举宝、黄弘、孙群力、宿凤明、王威、莫玄超、郭伟锋、马力、崔巍扬、顾荣伟、李端开、李佳林、张嬛阁、王聚博、刘家鼎、薛华武、孟德义、孙洁、黄新剪、韩晓冉、姚巍忠、杨晋南、周永晖、赵玉文、纪振双、张和平。
本标准修订情况说明：本标准在2012年6月发布的《光伏发电站施工质量检查及验收规程(试行）》基础上进行修订，机电安装部分主要增加了跟踪支架、组串式逆变器、集电线路单位工程，光功率预测装置安装、无功补偿装置SVG安装分部工程；土建部分主要增加了混凝土预制桩、螺旋管桩基础、微成孔灌注桩、预应力管桩分部工程安装质量验收规定。
分布式光伏发电系统验收表格
分布式光伏发电系统验收和调试报告光伏组件安装分项质量验收记录Q/GDW183-表6.3.11 编号：DQ-04-01-02-02-01-001光伏组件安装分项质量验收记录Q/GDW183-表6.3.11 编号：DQ-04-02-02-02-01-002光伏组件安装分项质量验收记录Q/GDW183-表6.3.11 编号：DQ-04-03-02-02-01-003光伏组件安装分项质量验收记录Q/GDW183-表6.3.11 编号：DQ-04-04-02-02-01-004光伏组件安装分项质量验收记录Q/GDW183-表6.3.11 编号：DQ-04-05-02-02-01-005光伏组件安装分项质量验收记录Q/GDW183-表6.3.11 编号：DQ-04-06-02-02-01-006光伏组件安装分项质量验收记录Q/GDW183-表6.3.11 编号：DQ-04-07-02-02-01-007附件1kV工程验收申请报告编号：申请验收阶段：中间验收（）、竣工验收（）、带负荷后验收（）（打√选择）申请验收范围：申请进行：初步验收（）、消缺后验收（）（打√选择）申请进行验收的时间：年月日附件2kV工程验收条件审核单编号：附件3kV工程验收通知编号：附件4申请竣工验收基本条件1. 输变电工程已按设计要求施工完毕。
2.施工单位已组织进行三级自检并由监理单位完成初检，具备消缺条件的设备缺陷已全部消缺，并形成三级自检和初检报告。
3.设备技术资料齐全，出厂试验报告齐全且合格，电气设备已经通过具备相应资格单位进行的试验且合格；4.设备及保护（包括通道）、自动装置、远动装置、计量装置等及相应的辅助设施齐全，所有试验、调试及整定合格且记录齐全；5.设备本体颜色和相色齐整符合要求，设备名称等各类标示牌准备齐全并符合规范要求；6.线路各类标示牌齐全并符合规范要求；7.施工场地已清理干净，工程中破坏、损伤的场地、平台栏杆和沟道盖板等恢复完整；8.安全设施、健康设施、环境设施均符合南方电网公司《变电站（架空线路及电缆）安健环设施标准》运行的规定；9.工程已按要求进行主要设备和材料验收、中间验收，验收结果合格；10.项目管理单位组织提交一套符合实际情况的验收资料，包括：（1）施工组织文件（包括土建、电气安装开工报告、施工组织设计、设计变更通知等）；（2）施工质量文件（质量检查评定、中间验收记录、测试材料等）；（3）施工安装文件（现场施工记录、安装记录）；（4）设备技术说明书、安装手册、施工设计图、接线图；（5）设备开箱检查记录、装箱单、合格证、出厂试验报告；（6）交接试验报告、调试报告；（7）三级自检和初检报告。
光伏支架组件材料和施工完成后的验收标准
光伏支架组件材料和施工完成后的验收标准
一、材料验收
1.支架材料应符合设计要求，采用优质钢材、铝材或其他符合环保要求的材料。
2.材料应有质量合格证明文件和检验报告，确保材料的质量和可靠性。
3.对于关键部件，如连接件、螺栓、螺母等，应进行材料质量检查和硬度测试，确保其质量和性能符合设计要求。
二、施工过程验收
1.支架安装过程应符合施工图纸和技术要求，遵循相关施工规范和标准。
2.安装过程中，应保证支架的稳定性和承重能力，确保其能够承受自然环境和使用过程中的各种荷载。
3.施工过程中应进行安全检查，确保施工人员的安全和健康。
三、外观质量验收
1.支架外观应平整、光滑，无明显的扭曲、变形、裂纹等现象。
2.连接部位应牢固可靠，无松动或脱落现象。
3.表面处理应符合设计要求，采用防锈、防腐、抗老化等处理方法，保证支架的使用寿命。
四、几何尺寸验收
1.支架的几何尺寸应符合设计要求，误差应在允许范围内。
2.对于关键尺寸，如支架高度、间距等，应进行测量和记录，确
保其符合设计要求。
五、承载力验收
1.支架的承载力应符合设计要求，能够承受风、雪等自然荷载以及设备、人员的重量。
2.承载力测试应按照相关标准和规范进行，可以采用现场加载试验或其他可靠的测试方法。
六、功能性能验收
1.支架的功能性能应符合设计要求，如通风、散热、避雷等功能。
2.对于具有特殊功能的支架，如防震、防风、防腐等，应进行相应的功能性能测试和验收。
3.支架在使用过程中应保持稳定性和安全性，能够抵御自然环境和人为因素的干扰和破坏。
光伏电站施工质量检查及验收规程
光伏电站施工质量检查及验收规程目录前言 (I)1 范围 ................................................. 错误!未定义书签。
2 规范性引用文件 03 基本规定 (1)4 施工质量检查及验收范围 (3)5 机电安装工程质量验收通用表格 (15)6 土建工程质量验收通用表格 (19)7 机电安装工程质量验收通用标准 (26)7.1 支架及组件安装 (26)7。
2 光伏电站电气装置安装工程 (30)8土建工程质量验收通用标准 (92)8。
1一般规定 (92)8。
2土方工程 (89)8.3电池组件支架基础施工........................... 错误!未定义书签。
8.4变压器基础 (111)8。
5场地及地下设施 (117)附录A(资料性附录）光伏电站土建工程质量验收范围通用划分表 (131)前言为了规范中国电力投资集团公司（以下简称集团公司）全资和控股的新建、扩建和改建光伏发电站项目的施工质量验收管理工作，明确光伏电站施工质量验收的程序与要求，加强质量管理，确保光伏电站施工质量，特制定本标准。
本标准由集团公司水电与新能源部提出、组织起草并归口管理.本标准本次修订主要起草单位（部门）：黄河上游水电开发有限公司、中电投电力工程有限公司。
本标准本次修订主要起草人:庞秀岚、顾斌、孙玉泰、张伟、许建军、刘世隆、王伦。
本标准本次修订主要审查人:夏忠、胡建东、马秀国、刘立新、郑武生、徐树彪、崔志强、王红军、聂毅涛、李晓民、杨存龙、袁蕊、李启钊、李辉、王举宝、黄弘、孙群力、宿凤明、王威、莫玄超、郭伟锋、马力、崔巍扬、顾荣伟、李端开、李佳林、张嬛阁、王聚博、刘家鼎、薛华武、孟德义、孙洁、黄新剪、韩晓冉、姚巍忠、杨晋南、周永晖、赵玉文、纪振双、张和平。
本标准修订情况说明：本标准在2012年6月发布的《光伏发电站施工质量检查及验收规程（试行）》基础上进行修订，机电安装部分主要增加了跟踪支架、组串式逆变器、集电线路单位工程，光功率预测装置安装、无功补偿装置SVG安装分部工程；土建部分主要增加了混凝土预制桩、螺旋管桩基础、微成孔灌注桩、预应力管桩分部工程安装质量验收规定.本标准原版本编制单位：中电投电力工程有限公司本标准原版本主要起草人：吴金华、李建勋、李启钊、靳旭东、张恒样、张蜀静、金明权、李清波、张岗、李平、倪昊、许道春。
光伏项目监理现场质量检查控制表
检查项目
质量标准或要求
检查结果
1 外观及防腐镀层
完好无损
□是 □否完好无损
2
型号、规格及材质
3
手动可调式支架
4
支架倾斜角度
5
中心线偏差
6
梁标高偏差（同组）
7
立柱面偏差（同组）
发现问题及处理情况：
符合设计要求
调整动作应灵活 高度角调节范围应满足设计要求
不应大于±1° 符合规范要求 符合规范要求 符合规范要求
年
月
日
年
月
日
备注
年月日
工程名称：大姚大平地光伏项目
供应商 验收组织单位
检查项目及检查标准
物资到货检查表
到货日期 检查日期
检查结果
1
外观检查 包装应完好，无破损
主
控 项
2
目
储存运输 应符合储存运输要求
3 种类、品名、规格应与合同、装箱单一致
一
般 项
1
目
数量
检查人（签名）：
应与合同、装箱单一致
年
月
日
年
□是 □否 符合规范要求 □是 □否绑扎牢靠、整齐、美观
□是 □否符合规范要求
结论：
监理人员（签字）：
日 期：
本表一式 份，由监理项目部留存。
固定式支架安装检查记录表
工程名称： 大姚大平地光伏项目
单位（子单位） 工程名称
检查部位
检查依据 《光伏发电工程验收规范》GBT50796-2012
检查日期
序号
检查 日期
序号
检查项目
质量标准或设计要求
设计要求：
主钢筋规格、
1 基础
光伏项目施工及验收资料
四. 调试规程（步骤）及试运行规程
• 光伏项目调试步骤 并网调试操作（一次回路）
1. 合上组串线路上熔断器开关（如果有）； 2. 合上集线箱内出线开关； 3. 检查逆变器输入电压，合上逆变器输入开关，接通直流回路，观察逆 变器的指示灯状态，如指示为“待机”或“电网失电”且无其它异常 指示，则可进入下一步； 4. 合上交流并网侧隔离开关； 5. 如有并网二次控制回路，则将其打到“手动”控制状态； 6. 检查并网反馈端电能基本参数，合上并网柜内输出开关，按下启动控 制按钮，接通交流回路； 7. 观察逆变器并网工作状态，如逆变器正常工作，则并网成功，可进入 试运行观察期；如不能正常工作，则重新检查线路和逆变器。
二. 施工流程介绍及注意事项
• 逆变器、并网柜安装 逆变器/并网柜安装
符合《建筑电气施工质量验收规范》 《电气装置安装工程盘、柜及二次 回路结线施工及验收规范》等
接线
逆变器、并网柜接线
测试
绝缘电阻测试、接地电阻测试
三.施工组织特点及工期控制 光伏项目工程施工组织特点：
建筑与电气施工紧密结合
五.光伏项目的验收流程
光伏项目验收相关标准：
《建筑电气工程施工质量验收规范》GB 50303 《建筑工程施工质量验收统一标准》GB/T 50300 《电气装置安装工程电缆线路施工及验收规范》GB 50168 《电气装置安装工程接地装置施工及验收规范》GB 50169 《钢结构工程施工质量验收规范》GB 50205 《屋面工程质量验收规范》 GB 50207 《建筑防腐蚀工程施工及验收规范》GB 50212 《建筑防腐蚀工程质量检验评定标准》GB 50224 《民用建筑太阳能光伏系统应用技术规程》JGJ 203 《离网型风能、太阳能发电系统用逆变器 第1部分 技术条件》GB/T20321.1 《建筑幕墙》 GB/T 21086 《玻璃幕墙工程质量检验标准》JGJ/T 139
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏支架安装工程质量验收记录
编号：1-1-1-1 表：
Q/BJKN-0501表GF-01
单位（子
单位）工程名称 屋顶光伏发电系统设备安装 分部（子分部）工程名称 固定式光伏阵列安装
分项工
程名称
光伏支架安装 验收部位 宿舍楼、库棚
施工单
位
河南省盛发电力工程有限公司 项目经理 卓先豪
执行标准 《太阳能光伏与建筑一体化应用技术规程DGJ32/TJ87-2009》
分包单
位 / 分包经理
/
验收规范规定 施工单位评定 监理（建设）单位
验收
主
控
项
目
1
外观及防腐涂镀层应完好无损 合格
2
型号、规格及材质应符合设计图纸要求，附件、备件应齐全 合格
3
螺栓紧固满足厂家要求 合格
4
支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质
的支架，现场不宜打孔。
合格
5
支架安装过程中不应破坏支架防腐层 合格
6
支架角度偏差不应大于±1° 合格
7
中心线偏差≤2mm 合格
8
垂直度偏差（相同标高）≤2mm 合格
施工单位检查 评定结果 项目专业质量检查员：
（项目技术负责人）
光伏支架安装工程质量验收记录
编号：1-1-1-2 表：
Q/BJKN-0501表GF-01
年 月 日
建设、监理单位
评定结果
监理工程师：
（建设单位项目专业技术负责人）
年 月 日
单位（子单位）工程名称 屋顶光伏发电系统设备安装 分部（子
分部）工程名称 固定式光伏阵列安装
分项工
程名称
光伏支架安装 验收部位 启动锅炉房、消防水泵房
施工单
位
河南省盛发电力工程有限公司 项目经理 卓先豪
执行标准 《太阳能光伏与建筑一体化应用技术规程DGJ32/TJ87-2009》
分包单
位 / 分包经理
/
验收规范规定 施工单位评定 监理（建设）单位
验收
主
控
项
目
1
外观及防腐涂镀层应完好无损 合格
2
型号、规格及材质应符合设计图纸要求，附件、备件应齐全 合格
3
螺栓紧固满足厂家要求 合格
4
支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质
的支架，现场不宜打孔。
合格
5
支架安装过程中不应破坏支架防腐层 合格
6
支架角度偏差不应大于±1° 合格
7
中心线偏差≤2mm 合格
8
垂直度偏差（相同标高）≤2mm 合格
施工单位检查 评定结果 项目专业质量检查员：
（项目技术负责人）
光伏支架安装工程质量验收记录
编号：1-1-1-3 表：
Q/BJKN-0501表GF-01
年 月 日
建设、监理单位
评定结果
监理工程师：
（建设单位项目专业技术负责人）
年 月 日
单位（子单位）工程名称 屋顶光伏发电系统设备安装 分部（子
分部）工程名称 固定式光伏阵列安装
分项工
程名称
光伏支架安装 验收部位 锅炉补给水处理室
施工单
位
河南省盛发电力工程有限公司 项目经理 卓先豪
执行标准 《太阳能光伏与建筑一体化应用技术规程DGJ32/TJ87-2009》
分包单
位 / 分包经理
/
验收规范规定 施工单位评定 监理（建设）单位
验收
主
控
项
目
1
外观及防腐涂镀层应完好无损 合格
2
型号、规格及材质应符合设计图纸要求，附件、备件应齐全 合格
3
螺栓紧固满足厂家要求 合格
4
支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质
的支架，现场不宜打孔。
合格
5
支架安装过程中不应破坏支架防腐层 合格
6
支架角度偏差不应大于±1° 合格
7
中心线偏差≤2mm 合格
8
垂直度偏差（相同标高）≤2mm 合格
施工单位检查 评定结果 项目专业质量检查员：
（项目技术负责人）
光伏支架安装工程质量验收记录
编号：1-1-1-4 表：
Q/BJKN-0501表GF-01
年 月 日
建设、监理单位
评定结果
监理工程师：
（建设单位项目专业技术负责人）
年 月 日
单位（子单位）工程名称 屋顶光伏发电系统设备安装 分部（子
分部）工程名称 固定式光伏阵列安装
分项工
程名称
光伏支架安装 验收部位 循环水处理间、检修楼
施工单
位
河南省盛发电力工程有限公司 项目经理 卓先豪
执行标准 《太阳能光伏与建筑一体化应用技术规程DGJ32/TJ87-2009》
分包单
位 / 分包经理
/
验收规范规定 施工单位评定 监理（建设）单位
验收
主
控
项
目
1
外观及防腐涂镀层应完好无损 合格
2
型号、规格及材质应符合设计图纸要求，附件、备件应齐全 合格
3
螺栓紧固满足厂家要求 合格
4
支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质
的支架，现场不宜打孔。
合格
5
支架安装过程中不应破坏支架防腐层 合格
6
支架角度偏差不应大于±1° 合格
7
中心线偏差≤2mm 合格
8
垂直度偏差（相同标高）≤2mm 合格
施工单位检查 评定结果 项目专业质量检查员：
（项目技术负责人）
光伏支架安装工程质量验收记录
编号：1-1-1-5 表：
Q/BJKN-0501表GF-01
年 月 日
建设、监理单位
评定结果
监理工程师：
（建设单位项目专业技术负责人）
年 月 日
单位（子单位）工程名称 屋顶光伏发电系统设备安装 分部（子
分部）工程名称 固定式光伏阵列安装
分项工
程名称
光伏支架安装 验收部位 综合楼
施工单
位
河南省盛发电力工程有限公司 项目经理 卓先豪
执行标准 《太阳能光伏与建筑一体化应用技术规程DGJ32/TJ87-2009》
分包单
位 / 分包经理
/
验收规范规定 施工单位评定 监理（建设）单位
验收
主
控
项
目
1
外观及防腐涂镀层应完好无损 合格
2
型号、规格及材质应符合设计图纸要求，附件、备件应齐全 合格
3
螺栓紧固满足厂家要求 合格
4
支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质
的支架，现场不宜打孔。
合格
5
支架安装过程中不应破坏支架防腐层 合格
6
支架角度偏差不应大于±1° 合格
7
中心线偏差≤2mm 合格
8
垂直度偏差（相同标高）≤2mm 合格
施工单位检查 评定结果 项目专业质量检查员：
（项目技术负责人）
光伏支架安装工程质量验收记录
编号：1-1-1-6 表：
Q/BJKN-0501表GF-01
年 月 日
建设、监理单位
评定结果
监理工程师：
（建设单位项目专业技术负责人）
年 月 日
单位（子单位）工程名称 屋顶光伏发电系统设备安装 分部（子
分部）工程名称 固定式光伏阵列安装
分项工
程名称
光伏支架安装 验收部位 技术中心楼、服务楼
施工单
位
河南省盛发电力工程有限公司 项目经理 卓先豪
执行标准 《太阳能光伏与建筑一体化应用技术规程DGJ32/TJ87-2009》
分包单
位 / 分包经理
/
验收规范规定 施工单位评定 监理（建设）单位
验收
主
控
项
目
1
外观及防腐涂镀层应完好无损 合格
2
型号、规格及材质应符合设计图纸要求，附件、备件应齐全 合格
3
螺栓紧固满足厂家要求 合格
4
支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质
的支架，现场不宜打孔。
合格
5
支架安装过程中不应破坏支架防腐层 合格
6
支架角度偏差不应大于±1° 合格
7
中心线偏差≤2mm 合格
8
垂直度偏差（相同标高）≤2mm 合格
施工单位检查 评定结果 项目专业质量检查员：
（项目技术负责人）
