超高分子量聚乙烯基本性能_应用及加工进展

合集下载

超高分子量聚乙烯纤维的制备方法及性能研究

超高分子量聚乙烯纤维的制备方法及性能研究超高分子量聚乙烯纤维是一种具有出色力学性能和化学稳定性的高分子纤维材料。

它在许多领域具有广泛的应用前景，如航空航天、兵器装备、建筑材料等。

本文将介绍超高分子量聚乙烯纤维的制备方法以及对其性能的研究。

一、制备方法超高分子量聚乙烯纤维的制备方法有多种，其中常见的包括溶液纺丝法、熔融纺丝法和湿法纺丝法。

1. 溶液纺丝法溶液纺丝法是一种将聚乙烯溶解于适当溶剂中，通过纺丝成纤维的方法。

该方法可分为湿法和干法两种。

湿法溶液纺丝法主要步骤包括聚乙烯的溶解、纺丝、凝固和拉伸。

首先，将聚乙烯颗粒与溶剂在高温下混合搅拌，使其充分溶解形成粘度适宜的溶液。

然后，将溶液通过纺丝针孔均匀喷出，形成纤维。

接着，纤维进入凝固液中，使溶剂迅速挥发，纤维得以固化。

最后，对纤维进行拉伸，提高其分子链的有序排列度，增强纤维的力学性能。

2. 熔融纺丝法熔融纺丝法是将聚乙烯通过加热使其熔化，并通过纺丝成纤维的方法。

该方法适用于超高分子量聚乙烯的制备。

熔融纺丝法主要步骤包括加热、挤出、拉伸和固化。

首先，将聚乙烯颗粒加热到熔点以上，使其熔化形成熔融聚乙烯。

然后，将熔融聚乙烯通过挤出机加压挤出，形成纤维。

接着，纤维进入拉伸机，进行拉伸，使其分子链有序排列。

最后，对纤维进行固化，使其冷却并固化为超高分子量聚乙烯纤维。

3. 湿法纺丝法湿法纺丝法是一种将聚乙烯溶解在适当溶剂中，通过纺丝成纤维的方法。

该方法适用于超高分子量聚乙烯的制备。

湿法纺丝法主要步骤包括聚乙烯的溶解、纺丝、凝固和固化。

首先，将聚乙烯颗粒与溶剂在高温下混合搅拌，使其充分溶解形成粘度适宜的溶液。

然后，将溶液通过纺丝针孔均匀喷出，形成纤维。

接着，纤维进入凝固液中，使溶剂迅速挥发，纤维得以固化。

最后，对纤维进行固化，使其具有一定的物理性能。

二、性能研究超高分子量聚乙烯纤维的性能研究主要包括力学性能、热性能和化学稳定性等方面。

1. 力学性能超高分子量聚乙烯纤维具有出色的力学性能，如高拉伸强度、高模量和较大的延伸率等。

超高分子量聚乙烯在汽车工业中的应用案例分析

超高分子量聚乙烯在汽车工业中的应用案例分析超高分子量聚乙烯（Ultra-High Molecular Weight Polyethylene，简称UHMWPE）是一种具有出色性能和广泛应用领域的高分子材料。

在汽车工业中，UHMWPE的应用范围不断扩大，其独特的特性使其成为汽车部件制造的理想选择。

本文将通过分析几个实际案例，探讨UHMWPE在汽车工业中的应用及其优势。

1. 减少磨损和摩擦UHMWPE因其极高的分子量和低摩擦系数，被广泛应用于汽车制动系统。

例如，UHMWPE可以用于制造刹车衬片，其良好的耐磨性和低摩擦系数能够减少制动系统的磨损和噪音。

实际案例表明，采用UHMWPE制造的刹车衬片能够显著提高制动性能，并延长整个制动系统的使用寿命。

2. 提高碰撞安全性能UHMWPE还可以在汽车车身和保险杠等部件中起到缓冲和吸能的作用。

由于其出色的抗冲击性能和高吸能能力，UHMWPE能够减少碰撞时对车身的冲击力，提高汽车的碰撞安全性能。

一些汽车制造商已经采用UHMWPE制造车身结构件，以增强车身的强度和安全性。

3. 减轻重量相较于传统的金属材料，UHMWPE具有极低的密度，因此可以用于制造轻量化的汽车零部件。

例如，UHMWPE可以制作轻便的零件，如汽车内饰件、门板等。

这不仅有助于减轻汽车整体重量，提高燃油效率，还可以减少环境污染。

4. 延长使用寿命由于UHMWPE具有出色的耐用性和耐腐蚀性，因此能够延长汽车零部件的使用寿命。

例如，采用UHMWPE制造的传动系统零件可以减少磨损和摩擦，从而降低维护和更换的频率，并提高整体使用寿命。

此外，UHMWPE还能够抵抗化学物质和恶劣的工作环境，使其在汽车工业中越来越受到青睐。

总结起来，UHMWPE在汽车工业中的应用案例分析表明，其在制动系统、车身结构、轻量化和延长使用寿命等方面具有明显优势。

强大的耐磨性、低摩擦系数、高抗冲击性能和耐腐蚀性使得UHMWPE成为理想的汽车部件材料。

超高分子量聚乙烯的性能

超高分子量聚乙烯（UHMWPE）综合了所有塑料的优越性能，其耐冲击、耐磨损、耐化学腐蚀、自身润滑、吸收冲击能这五个特性是目前即存塑料中所具有的最高数值，这种新型塑料制品的杰出性能在欧美各国受到普遍重视。

超高分子量聚乙烯树脂是由乙烯、丁二烯单体在催化剂的作用下聚合而成的粘均分子量大于150万～700万的热塑性工程塑料，被称为"神奇的塑料" 。

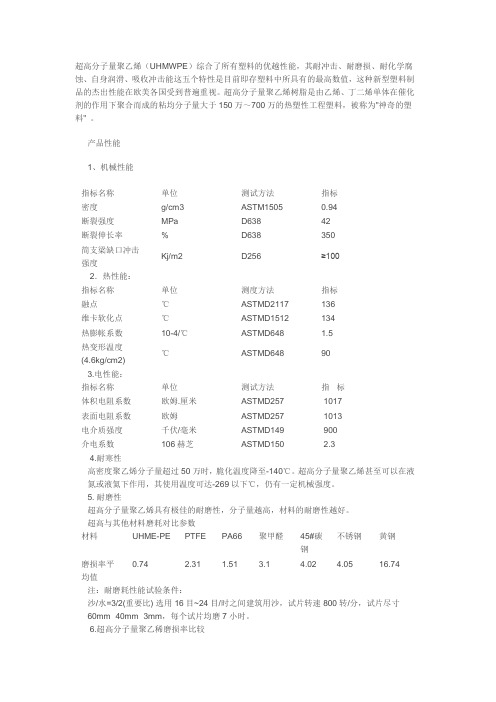

产品性能1、机械性能指标名称单位测试方法指标密度g/cm3 ASTM1505 0.94断裂强度MPa D638 42断裂伸长率% D638 350简支梁缺口冲击Kj/m2 D256 ≥100强度2．热性能：指标名称单位测度方法指标融点℃ASTMD2117 136维卡软化点℃ASTMD1512 134热膨帐系数10-4/℃ASTMD648 1.5热变形温度℃ASTMD648 90(4.6kg/cm2)3.电性能：指标名称单位测试方法指标体积电阻系数欧姆.厘米ASTMD257 1017表面电阻系数欧姆ASTMD257 1013电介质强度千伏/毫米ASTMD149 900介电系数106赫芝ASTMD150 2.34.耐寒性高密度聚乙烯分子量超过50万时，脆化温度降至-140℃。

超高分子量聚乙烯甚至可以在液氮或液氦下作用，其使用温度可达-269以下℃，仍有一定机械强度。

5. 耐磨性超高分子量聚乙烯具有极佳的耐磨性，分子量越高，材料的耐磨性越好。

超高与其他材料磨耗对比参数材料UHME-PE PTFE PA66 聚甲醛45#碳不锈钢黄钢钢0.74 2.31 1.51 3.1 4.02 4.05 16.74磨损率平均值注：耐磨耗性能试验条件：沙/水=3/2(重要比) 选用16目~24目/时之间建筑用沙，试片转速800转/分，试片尽寸60mm×40mm×3mm，每个试片均磨7小时。

6.超高分子量聚乙稀磨损率比较产品名称分子量磨损率平均值%超高分子量聚乙稀570万0.30 400万0.41 380万0.45 280万0.50 160万0.747．冲击强度材料UHMWPE HDPE ABS PA66 PC POM PTEE 冲击强度Kj/m2≥10027 16~44 6~11 71~95 8~13 16注:测试按ASTMD256方法进行。

超高分子量聚乙烯(UHMWPE

超高分子量聚乙烯(UHMWPE)是一种综合性能十分优异的热塑性工程塑料,其耐磨性能超群、摩擦系数极低、耐腐蚀性突出,可与“塑料王”聚四氟乙烯媲美,应用范围广泛。

但由于其熔体粘度很高(高达109Pa*s),流动性极差(熔融指数为零)加热时处于高粘弹态,加工性能的超高难度极大的限制了它的应用。

超高分子量同众多的聚合物材料相比,具有磨擦系数小,磨耗低、耐化学药品性优良、耐冲击、耐压性、抗冻性、保温性、自润滑性、抗结垢性、耐应力开裂性、卫生性等优良特性。

完全卫生无毒,可用于接触食品和药物密度在所有工程塑料中最小,比聚四氟乙烯轻56% 磨擦系数为0.07-0.11,相当于冰-冰之间的磨擦,和抗结垢性,可以显著节省输送能耗。

抗磨耗性居塑料之首,是塑料的5-7倍,钢管的7-10倍,黄铜管的27倍。

抗冲击强度高,尤其是低温抗冲击性优异,是目前已知塑料中最高的
优异的化学稳定性;除极少数溶剂对其有腐蚀性外,常见的无机、有机酸、碱、盐和有机溶剂对这种材料都没有腐蚀性。

超高分子量聚乙烯在化学稳定性上类似于聚四氟乙烯,是一种惰性材料。

优异的抗老化性能,在自然日照条件下,超高分子量聚乙烯的老化寿命为50年。

超高分子量聚乙烯在风能领域的应用技术创新

超高分子量聚乙烯在风能领域的应用技术创新超高分子量聚乙烯（Ultra-high molecular weight polyethylene, UHMWPE）是一种特殊的聚合物材料，在风能领域具有广泛的应用前景。

其独特的性能和优越的机械特性使得UHMWPE成为一种重要的材料选择。

本文将探讨UHMWPE在风能领域的应用技术创新。

一、UHMWPE的特性及其在风能领域中的价值UHMWPE具有出色的耐磨性、低摩擦系数、高冲击韧性以及优异的化学稳定性。

这些特性使得UHMWPE在风能领域中具有广泛的应用前景。

首先，UHMWPE的耐磨性能出众。

在风能领域中，叶片是关键部件之一，往往由于长时间的运转而受到磨损，降低了整个风力发电系统的效率。

而使用UHMWPE材料制造叶片，可以大大提高其耐磨性能，延长使用寿命。

其次，UHMWPE具有低摩擦系数。

在风力发电系统中，转子轴承的摩擦是一个重要的问题。

传统材料摩擦系数较高，容易造成能量损失和部件寿命的缩短。

而采用UHMWPE材料制造轴承，可以有效降低摩擦系数，减少能量损失。

此外，UHMWPE材料还具有优异的化学稳定性，能够抵抗大多数化学腐蚀物的侵蚀，适应恶劣的环境条件。

这一特性为风能设备的长期使用提供了可靠的保障。

二、UHMWPE在风能领域中的应用技术创新1. 叶片材料的创新传统风力发电叶片主要采用玻璃纤维增强塑料（FRP）制造，虽然性能较好，但存在材料疲劳、韧性不足等问题。

借鉴UHMWPE的优异性能，可以将其作为叶片的新材料。

采用UHMWPE材料制造的风力发电叶片具有更高的耐磨性能和冲击韧性。

同时，其轻质化的特性也能够减轻叶片本身的重量，提高整个风力发电装置的效率。

通过改进叶片材料，可以提高风力发电系统的可靠性和稳定性。

2. 轴承材料的创新传统风力发电系统中的转子轴承通常采用钢材制造，但钢材的密度相对较高，在高速旋转运动中摩擦损耗较大。

而使用UHMWPE材料制造轴承，可以降低摩擦损耗，提高转子的旋转效率。

超高分子量聚乙烯纤维的应用现状-高材专业展示PPT课件

应用领域有限
目前超高分子量聚乙烯纤维主要应用于绳索、渔网、防护服等领域，在其他领域的应用相对较少，需要拓展新的应用市场。
客户认知度低
由于超高分子量聚乙烯纤维是一种新型纤维材料，其市场认知度相对较低，需要加强宣传和推广，提高客户认知度。
发展机遇
战略新兴产业政策支持
随着国家对战略新兴产业的重视和支持力度不断加大，超高分子量聚乙烯纤维作为高性能纤维的重要组成部分，有望获得政策支持和资金扶持。
THANKS FOR WATCHING
感谢您的观看
03 超高分子量聚乙烯纤维的应用领域
军事领域
防弹衣
超高分子量聚乙烯纤维具有优异的抗冲击性能，常用于制造防弹衣，提高士兵的防御能力。
降落伞
由于其强度高、重量轻，超高分子量聚乙烯纤维也广泛应用于降落伞的制造，确保军事空投物资的安全。
建筑领域
桥梁加固
超高分子承载能力和耐久性。
02 超高分子量聚乙烯纤维特性
机械性能
总结词
超高分子量聚乙烯纤维具有出色的机械性能，如高强度、高模量和低延伸率。
详细描述
由于其高分子量和结晶度，超高分子量聚乙烯纤维展现出极高的拉伸强度和模量，同时伸长率较低，使其成为各种需要高强度和刚性的应用的理想选择。
化学稳定性
总结词
超高分子量聚乙烯纤维具有出色的化学稳定性，能够耐受多种化学品的侵蚀。
重要材料
超高分子量聚乙烯纤维是一种高性能纤维，具有优良的力学性能、耐化学腐蚀性和电绝缘性，广泛应用于国防、航空航天、建筑、体育器材等领域。
替代传统材料
随着科技的发展和环保意识的提高，超高分子量聚乙烯纤维逐渐替代了传统的金属、玻璃纤维等材料，成为现代工业和日常生活的重要选择。

超高分子量聚乙烯标准

超高分子量聚乙烯标准摘要：一、超高分子量聚乙烯概述二、超高分子量聚乙烯标准分类三、超高分子量聚乙烯标准要求四、超高分子量聚乙烯标准应用五、我国超高分子量聚乙烯标准发展正文：一、超高分子量聚乙烯概述超高分子量聚乙烯（UHMWPE）是一种具有优异综合性能的工程塑料，以其高强度、耐磨、耐腐蚀、耐低温等特性在众多领域得到广泛应用。

超高分子量聚乙烯纤维及其制品已成为我国重点发展的战略新材料之一。

二、超高分子量聚乙烯标准分类超高分子量聚乙烯标准主要分为以下几类：原料性能标准、制品性能标准、生产工艺标准、测试方法标准等。

这些标准为超高分子量聚乙烯的生产、检测、应用提供了依据。

三、超高分子量聚乙烯标准要求1.原料性能标准：对超高分子量聚乙烯原料的化学成分、物理性能、分子量分布等方面提出要求，确保原料质量。

2.制品性能标准：对超高分子量聚乙烯制品的力学性能、耐磨性能、耐腐蚀性能等方面提出要求，以保证制品质量。

3.生产工艺标准：对超高分子量聚乙烯的生产工艺，如聚合、纺丝、后处理等环节提出要求，以提高生产效率和产品质量。

4.测试方法标准：对超高分子量聚乙烯的测试方法，如力学性能测试、耐磨性能测试、耐腐蚀性能测试等提出要求，确保测试结果的准确性和可靠性。

四、超高分子量聚乙烯标准应用超高分子量聚乙烯标准在生产、检测、应用等环节具有重要的指导作用。

遵循这些标准，有助于提高超高分子量聚乙烯制品的质量，降低生产成本，扩大应用领域，推动产业发展。

五、我国超高分子量聚乙烯标准发展近年来，我国超高分子量聚乙烯产业发展迅速，已形成一定的产业规模。

在国家政策的扶持下，我国超高分子量聚乙烯标准不断完善，逐步与国际接轨。

这有助于提升我国超高分子量聚乙烯产品的国际竞争力，促进产业升级。

总之，超高分子量聚乙烯标准在产业发展中发挥着重要作用。

超高分子量聚乙烯加工技术详解

超高分子量聚乙烯加工技术超高分子量聚乙烯安阳超高工业技术有限责任公司20160629摘要：超高分子量聚乙烯英文简称UHMW-PE，它是一种来源丰富、价格适中、性能优异的一类热塑性工程塑料，由于具有耐冲击性、耐腐蚀、耐磨损、自润滑性、无毒性及极优良的耐低温性等优点，被应用在许多领域。

“性能卓越，加工困难”是UHMW-PE的一大特点，其原因就在于UHMW-PE的分子链极长，致使分子链互相缠结，很难呈规则排列，在引起聚集态变化的同时(如:结晶度偏低-65%~85%，密度偏低-0.93~0.94g/m3)，大分子链间的无规缠结又使UHMW-PE 对热运动反应迟缓，当加热到熔点以上时，熔体呈现橡胶状高粘弹体状，熔体粘度高达108Pa.s，熔体流动速率几乎为零，造成UHMW-PE临界剪切速率很低，易产生熔体破裂等缺陷。

因此，很难用常规的聚合物加工方法来成型UHMW-PE 制品，在一段时间内限制了UHMW-PE的推广使用，故研究UHMW-PE的成型加工显得尤为重要。

常用的成型方法有模压成型法（1965年前后）、挤出成型法（1970年前后）和注塑成型法（1975年前后）3种。

本论文首先简要介绍一下UHMW-PE的性能及成型方法，然后分别对它的单螺杆挤出成型工艺和双螺杆挤出成型工艺做详细介绍。

关键词：性能；加工性能；成型方法；单螺杆挤出成型法；双螺杆挤出成型法1 UHMW-PE概述1.1 UHMW-PE的发展简史超高分子量聚乙烯通常是指相对分子质量在150万以上的线型聚乙烯，其英文全称为Ultra High Molecular Weight Polyethylene，简称UHMW-PE。

UHMW-PE 在分子结构上与普通聚乙烯相同，其主链上的链节都是(-CH2-CH2-)，但普通聚乙烯的分子量较低，约在5-30万之间，即使是高分子量高密度聚乙烯(HMWHPE)，其重均分子量也仅为20-50万，而UHMW-PE的分子量高达巧于600万，德国甚至有分子量高达1000万以上的产品。

超高分子量聚乙烯[应用]

000000超高分子量聚乙烯超高分子量聚乙烯英文名ultra-high molecular weight polyethylene(简称UHMWPE)，是分子量100万以上的聚乙烯。

分子式：—(—CH2-CH2—)—n—，密度：0.936～0.964g/cm3。

热变形温度(0.46MPa)85℃，熔点130～136℃。

0000001简介00000超高分子量聚乙烯（UHMW-PE）是一种线型结构的具有优异综合性能的热塑性工程塑料。

超高分子量聚乙烯其发展十分迅速，80年代以前，世界平均年增长率为8.5%，进入80年代以后，增长率高达15%～20%。

而我国的平均年增长率在30%以上。

1978年世界消耗量为12，000～12，500吨，而到1990年世界需求量约5万吨，其中美国占70%。

2007-2009年中国逐步成为世界工程塑料工厂，超分子量聚乙烯产业发展更是十分迅速，以下为发展史：000000上世纪30年代最早有人提出关于超高分子量聚乙烯纤维的基础理论;00000凝胶纺丝法和增塑纺丝法的出现使超高分子量聚乙烯在技术上取得重大突破;00000上世纪70年代，英国利兹大学的Capaccio和Ward首先研制成功分子量为10万的高分子量聚乙烯纤维;0000001964年中国研制成功并投入工业生产;0000001975年荷兰利用十氢萘做溶剂发明了凝胶纺丝法(Gelspinning)，成功制备出了UHMWPE纤维，并于1979年申请了专利。

此后经过十年的努力研究，证实凝胶纺丝法是制造高强聚乙烯纤维的有效方法，具有工业化前途;0000001983年日本采用凝胶挤压超倍拉伸法，以石蜡作溶剂，生产超高分子量聚乙烯纤维;0 000在中国超高分子量聚乙烯管材在2001年被科学技术部国科计字(2000)056号文件列为国家科技成果重点推广计划，属化工类新材料、新产品。

国家计委科技部将超高分子量聚乙烯管材列为当前优先发展的高科技产业重点领域项目。

超高分子量聚乙烯的改性与应用

超高分子量聚乙烯的改性与应用超高分子量聚乙烯（Ultra High Molecular Weight Polyethylene，简称UHMWPE），这可是个在材料领域里相当有分量的“角色”。

今天咱们就来好好聊聊它的改性和应用。

我记得有一次去一家工厂参观，看到工人们正在加工超高分子量聚乙烯的产品。

那场景，真的让我对这种材料有了更直观、更深刻的认识。

先来说说改性吧。

为啥要改性呢？就好比一个人有了不错的基础，但为了更出色，还得不断提升自己，超高分子量聚乙烯也是这个道理。

通过填充改性，可以在里面加入一些像玻璃纤维、碳纤维这样的“小伙伴”，增强它的强度和刚性。

这就像给它穿上了一层坚固的铠甲，让它在面对各种压力和挑战时都能从容应对。

比如说，在制造一些需要高强度的机械零件时，经过填充改性的超高分子量聚乙烯就能大显身手。

还有共混改性，把它和其他聚合物“拉到一起”，取长补短。

比如说和聚酰胺共混，能提高它的耐热性和耐磨性。

想象一下，要是汽车的某些零部件用上这种改性后的材料，是不是能跑得更稳、更久呢？再说说化学改性。

就像给它来一场“化学魔法”，改变它的表面性能，让它更容易和其他材料结合。

比如说，经过化学改性后，它在医疗领域里用于制造人工关节时，就能和人体组织更好地融合。

接下来聊聊应用。

在纺织机械领域，超高分子量聚乙烯可是“明星材料”。

因为它的耐磨性特别好，那些经常会产生摩擦的部件，用了它之后，使用寿命大大延长。

我在那家工厂里看到的纺织机械部件，表面光滑，没有一点磨损的痕迹，工人们都说，这都多亏了超高分子量聚乙烯。

在医疗器械方面，它也是大有用处。

比如制造人工关节的衬垫，不仅摩擦系数小，能让患者活动更自如，而且生物相容性好，不会引起人体的排异反应。

在矿山领域，用超高分子量聚乙烯制作的输送带，那叫一个耐用。

要知道，矿山的工作环境可是相当恶劣的，灰尘大、负荷重，但这种输送带就是能扛得住，减少了维修和更换的频率，为企业节省了不少成本。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

乙

烯

基本性能、应用及加工进展

曾字拜禄刘明

清唐

萍

四川

联合大学塑料大程系

一前,

超高分子聚乙烯于年原西德公司最早开发生产以来

先后有美国日本英国法国和比利时等国相继投产,但全世界的生产和消费主要集中在美国德国和日本少数工业

发达国家,其消费量约占世界消费量的以上一年

世界消费的

增长情况如图所示表为世界上主要生

产厂家及树脂牌号我国生产

的

厂家主要是北京助剂二厂生产树脂的牌号为一,其分子量分别为一万

。

“七五”期间国家组织北京塑料研究所

北

京化工研究院和北京助剂二厂等单位联合攻

关,使我国树脂的生产、加工技

术达到国外年代水平年已达到年产千吨的生产能力上海高桥石化公司化工广具有年产千吨的生产

装置目前

我国

的年平均增长率在拍以上

表的主要生产厂家

及树脂牌号

制造公司生产国树脂牌号

五德国

三井石化公司日本

旭化成工业公司日木

昭和油化日本

美国美国七美国

了美国

一一一弓

一一

原坛一一

了二

“拍功加

,一

口口

‘

,‘与

图孟,铆

尹

一玲、锣十︸侧书规

一‘,欣剑

年份

世界户市场消费需求变化

二超高分子皿聚烯的主要性能国内外产量增长速度如此之

快的主要原因是由于它具有优异的综合性能。北京助剂二厂生产的的基本性能见表,的分子结构和普通高密度聚乙烯基本相同,主要区别在于后者

的分子量较低,而前者的分子量较高,因此具有普通高密度聚乙烯和其它工程塑料及无

机材料所没有的独特性能例如优异的冲击性能耐磨性能自润滑性耐低温等性能。的冲击强度在工程塑料中名

列前矛,比冲击性能优异的聚碳酸醋工程塑料还高二倍与其它塑料的冲击强度比较如图所示的耐磨

性

代于所有其它塑料和许多金属材料,即使在

一毛

表一质量指标

一一—

一一

一

一了

—

“”

单一树脂型号

一一,

“一

分子

量

密度表观密度

断裂强度

断裂伸长率

磨损率悬臂梁冲击熔点变形温度

脆化温度

万冲叮二

二昌

℃℃℃洛氏

一犯》

》不断裂》导

镇一镇

一》夕

》弓不断裂王》一成

忿弓一

》夕》

不断裂

镇一》》不断裂一《弓注分子量测定采用美国韶,标准

尹专

不破

子宫牛

娜一漏下卜

的。用制作的零部件用于核工业方面,已有在一℃下获得成功的例子

。

汤葡

里南自自白

狂自

娜嗯

摇

誉

曰

柑加帕朋阳叨论足若早言岌以侧鹅枯食

图与其它塑料冲击

强

度的比校

一一一

尼龙一“

一一

一

羌润滑剂存在下,与钢和黄铜的表面滑动也不会引起发热粘着现象,而且不损坏磨合对偶材料。的耐磨系数可

以和聚四

氟乙烯相比美,自润滑性极佳

与其它材料的磨擦系数列于表。的分子链仅由碳氢元素组成,分子中无极性基团,所以吸水性极低,

制件在潮湿环境中不会因吸湿而发生尺寸变化,其吸水率与其它工程塑料的比较见衷。的耐低温性能特别优异

在液氮温度下仍具有延展性,这是十分难得

图和其它一些材料的砂磨

耗指数的

比较

一一尼龙一尼龙一“

一氟树脂一聚对苯二甲酸乙二醋一高密度聚乙烯一硬质聚氯乙烯一笨酚类树脂层压板棉基材一碳素铜一黄铜卜一枫树木材

表与其它材料的摩擦系数

摩擦系数材料

一石墨一石墨一玻璃一玻璃

钢一

钢

叭、傀

‘一欲满—

习云

料

冰一冰

朴一

表材料伸高分子”乙叫尼

龙一“

洱滋

旨

聚醛

吸水

一

聚四氟乙

烯

灯

具有上述突出的特性是与其极高的

分子量分不开的但是分子员高

到什

么程度才显示出的优异性能,这是人们十分关注的问题

对重均分子量在万一

万范围内的线型的京度力学性

能硬疚维卡状化点与分子量的关系作了系统的研究,其变化关系分别如图图图图图和图所示超高分子显聚乙烯的耐磨性系采用一种专门的砂浆磨耗装置进行测试的其耐磨性

与分子量的关系如图所示竹卿料吧哈

︵己耐拿娜

个弋乞侧娜

分子健图密度息。。与分子量洲拉币鱿泣度

一‘曰与必子上赶守叶乱沫认蕊

产组奋勺

如

分于重州图弯曲刚性与分子量

一—

一作莎

一‘

一

分寻童

图冲击强度红。与分子奋

卿叶

赫

勺

哈」

,蓄

“女

卜

︺公川雌谷

八门。因

州

闭分于童洛氏硬度与分子

量

分子爱

’

乞公索·材哪

图图维卡软化点与分子最

从以上各图可以看出,除密度和维卡软

化点分别随分子量的增加而降低和增加外

其它各性能随分子氢的变化有一个共同的特

点,分子量大约地加到时,性能变化均有一转折点在更高分子量区域

内

,性

能增加或降低趋于平缓,因此选用加工制品时,应根据使用性能的要求选

一一

斌婿叫秘一‘‘才于重

圈沙浆中耐磨性与与分子趾
