防火门监控标准及诠释
防火门监控是什么

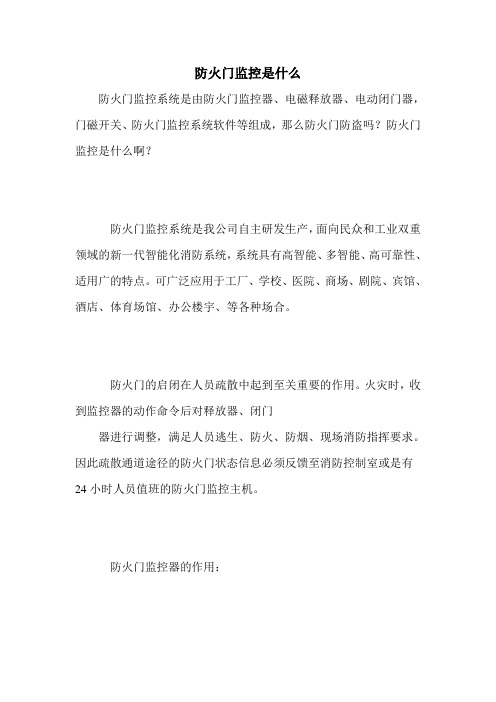

防火门监控是什么
防火门监控系统是由防火门监控器、电磁释放器、电动闭门器，门磁开关、防火门监控系统软件等组成，那么防火门防盗吗？防火门监控是什么啊？
防火门监控系统是我公司自主研发生产，面向民众和工业双重领域的新一代智能化消防系统，系统具有高智能、多智能、高可靠性、适用广的特点。
可广泛应用于工厂、学校、医院、商场、剧院、宾馆、酒店、体育场馆、办公楼宇、等各种场合。
防火门的启闭在人员疏散中起到至关重要的作用。
火灾时，收到监控器的动作命令后对释放器、闭门
器进行调整，满足人员逃生、防火、防烟、现场消防指挥要求。
因此疏散通道途径的防火门状态信息必须反馈至消防控制室或是有24小时人员值班的防火门监控主机。
防火门监控器的作用：
1、实时检测防火门的状态并上传防火门监控系统软件。
2、为常闭门或者常开门装置提供工作电源。
3、存储防火门各种事件信息，通过系统软件远程开启/关闭防火门。
4、根据防火门设置要求，通用常开门/常闭门，符合消防单位要求。
防火门监控的主要作用在于：
1、监控防火门开、关状态，避免常开防火门处于关闭状态，常闭防火门处于常开状态；
2、监控防火门卡门问题，便于防火门日常维护；
3、监控防火门处于正常工作状态，避免意外发生时，防火门形同虚设，造成财产及人员的损伤。
以上就是。
防火门检验评定标准
防火门检验评定标准
防火门的检验评定标准主要包括以下内容：
1. 火灾技术要求：防火门应符合国家建筑防火技术标准，能够有效地抵御火灾和烟气的侵袭，防火验收时应进行燃烧试验和烟密封性能测试。
2. 建筑工程质量标准：防火门应符合国家建筑工程质量标准，确保防火门的安装质量和使用效果。
3. 安全性能要求：防火门应具备良好的安全性能，包括锁具、防盗、紧急疏散等方面。
防火门的安全性能应符合国家标准。
4. 材料要求：防火门的材料应符合国家标准，保证防火门的防火性能和安全性能。
5. 结构要求：防火门的结构要求应符合国家标准，包括门框、门扇、填充物、密封条等方面。
6. 外观质量和防腐要求：防火门的外观质量和防腐要求应符合国家标准，保证防火门的美观性和耐用性。
7. 防火门的安装和维护：防火门的安装和维护要符合国家标准，并在验收合格后进行维护和检测，以确保防火门随时保持防火性能和安全性能。
以上是防火门的检验评定标准的一些基本内容，需要遵循国家标准和技术规范，确保防火门的质量和性能。
防火门监控系统设计说明
防火门监控系统设计说明一、设计依据1、《防火门监控器》(GB29364-2012)2、《火灾自动报警系统设计规范》(GB50116-2013)二、系统组成：1、本系统防火门监控器，包括防火门监控器、DC24V电源箱、输入输出模块、常开型防火门、常闭型防火门。
2、每台防火门监控器可带256只GST-LD-8308输入/输出接口。
通过CAN联网通讯线将信息传输至火灾报警控制器(联动型)。
3、每台GST-DY-200智能电源箱最大输出电流为6A，可设置在电气竖井或楼层配电间等处。
防火门监控系统图三、防火门监控器的设置1、防火门监控器应设置在消防控制室，未设置消防控制室时，应设置在有人值班的场所。
2、电动开门器的手动控制按钮应设置在防火门内侧墙面上，距门不宜超过0.5m，底边距地面高度宜为0.9m~1.3m。
3、防火门监控器的设置应符合火灾报警控制器的安装设置要求。
四、系统功能：GST-FH-N8001防火门监控装置，通过输入/输出接口配接防火门电动闭门器（简称闭门器）、防火门电磁释放器（简称释放器）、防火门电磁门吸（简称门吸）、防火门门磁开关（简称门磁）等装置，实现防火门打开或关闭状态的监视与控制。
1、机械常开防火门的控制:需设置电磁释放器、机械闭门器及门磁开关。
防火门监控系统配置1只输入输出接口。
发生火灾后，防火门监控器通过输入输出接口使电磁释放器动作，释放链条，门扇在机械闭门器的作用下完成关闭，门磁开关吸合后，通过输入输出接口向防火门监控器反馈防火门关闭信号。
2、电动常开防火门:需设置电动闭门器。
防火门监控系统配置1只输入输出接口。
发生火灾后，防火门监控器通过输入输出接口使电动闭门器动作，门扇在电动闭门器的驱动下完成关闭，并通过输入输出接口向防火门监控器反馈关闭信号；3、常闭防火门:防火门监控系统配置1只输入输出接口。
常闭防火门处于常闭状态，门磁开关吸合。
防火门被开启时，门磁开关通过输入输出接口向防火门监控器发出信号，提示防火门处于开启状态。
防火门监控系统
SY-FHJK-4780SYS
防火门监控系统-设计依据
GB50016-2014 建筑设计防火规范 • 6.5 防火门、窗和防火卷帘 6.5.1 防火门的设置应符合下列规定： 1 设置在建筑内经常有人通行处的防火门宜采用常开防火门。常开防火门应能 在火灾时自行关闭，并应具有信号反馈的功能； 2 除允许设置常开防火门的位置外，其他位置的防火门均应采用常闭防火门。 常闭防火门应在其明显位置设置“保持防火门关闭”等提示标识； 3 除管井检修门和住宅的户门外，防火门应具有自行关闭功能。双扇防火门应 具有按顺序自行关闭的功能； 4 除本规范第6.4.11条第4款的规定外，防火门应能在其内外两侧手动开启； 5 设置在建筑变形缝附近时，防火门应设置在楼层较多的一侧，并应保证防火 门开启时门扇不跨越变形缝； 6 防火门关闭后应具有防烟性能；
• 能够再收到指令后将处于
打开状态的防火门关闭， 并将其状态信息反馈至防 火门控制器的电动装置 供电电源24VDC，工作电 流80mA
防火门监控系统资料
北京乐鸟科技有限公司防火门监控系统选型公司名称：北京乐鸟科技有限公司工厂地址：北京市昌平区摩尔国际中心7号楼2单元1411技术电话： 010 – 5944 3580销售电话： 010 – 5944 3581商务电话： 010 – 5944 3583网站： 目录为什么要设计使用防火门监控器防火门设置的有关规定防火门在消防实践中存在的主要问题中华人民共和国国家标准GB29364-2012《防火门监控器》的要点介绍LN9 防火门监控系统LN9H 防火门监控器LN9P 防火门区域分机LN9K 防火门门磁开关LN9D 防火门电动闭门器LN9F 防火门电磁释放器防火门监控系统施工防火门监控系统安装图例防火门监控系统设计图例为什么要设计使用防火门监控器•为了防止火灾在建筑物中蔓延扩大，需要采取必要的防火分隔措施，防火门和防火卷帘等防火分隔物能在一定时间内满足耐火稳定性、完整性和隔热性要求，把建筑物的空间分隔成若干个防火分区，使每个防火分区一旦发生火灾时，能够在一定的时间内不至于向外蔓延扩大，以此来有效地控制火势，为扑救火灾创造良好的条件。
虽然防火门、防护卷帘在建筑工程消防设计中被广泛采用，但在消防实践中因设计不合理、选型不当、安装不规范，存在常开式防火门被常闭式代替，防火门被防护卷帘代替，特别是在一些高层建筑、大型公共聚集场所使用防火门时与场所的经营性质经常发生矛盾，以上诸多问题导致防火门不能有效的发作用。
因此在新颁布《火灾自动报警系统设计规范》GB 50116-2013 做出对防火门进行有效监控的规定。
防火门在消防实践中存在的主要问题• 1、《建筑设计防火规范》、《高层民用建筑防火规范》相关条文中对设置常开式防火门、常闭式防火门的具体场所和部位不明确。
由于规范条文的模糊，造成设计人员对防火门设计上的“误区”。
实际上《建规》第7.5.2 条第二款中规定：常开式防火门应能在火灾时自动关闭，并应有信号反馈的功能。
防火门监控原理
防火门监控原理防火门在建筑防火中有着重要作用，当火灾发生时能起到防火防烟的作用，防火门是重要的消防设施。
防火门连接着消防通道，是人员逃生的必经之路，确保建筑中的防火门在任何时候处于应用的正常状态至关重要，而防火门监控系统就是对防火门状态进行时时监控，同时发生火灾时能进行联动的系统。
本文对防火门监控系统做一个全面的介绍。
一、系统工作原理建筑中各疏散通道的防火门采用防火门监控系统实施联动控制，能在日常情况下对各常开、常闭式防火门的开启、关闭及故障状态进行监控管理且能够实时记录、存储防火门各种状态信息。
二、常开式、常闭式防火门的形式1、常开式防火门的联动配置由防火门监控器、联动闭门器组成。
在分区内的防火门监控器接收到消防控制中心或防火门监控主机发出的启动信号后，控制联动闭门器有序平稳的关闭分区内的防火门，并将门状态信号反馈至防火门监控主机进行集中监控，同时将门的动作信号反馈至消防控制中心。
2、常闭式防火门的联动配置由防火门监控器、安全控制与语音报警逃生门锁组成。
在分区内的防火门监控器接收到消防控制中心或防火门监控主机发出的启动信号后，由安全控制与报警逃生门锁发出语音提示和灯光引导人员快速疏散，并将门状态信号反馈至防火门监控主机实施集中监控，同时将门的动作信号反馈至消防控制中心。
防火门监控主机具有远程启动、复位和能与门禁系统联动对接控制的功能。
3、常闭式防火门的联动配置由防火门监控器、机械锁、门磁开关组成。
在分区内的防火门监控器接收到消防控制中心或防火门监控主机发出的启动信号后，门磁将门状态信号通过防火门监控器反馈至防火门监控主机实施集中监控管理，同时将门的动作信号反馈至消防控制中心。
三、系统功能1、常开式防火门监控系统a.防火门监控器能够确保对防火门的开启、关闭及故障状态进行监控，对处于非正常状态的防火门给出报警提示并监督其恢复到正常状态，确保其功能完好；b.联动闭门器通电状态下，可使防火门保持常开状态，便于通行、通风；火警时，接收到消防信号或断电受控后可使防火门自动平稳的关闭，还可使双扇或多扇防火门有顺序的自动关闭，关闭后具有普通闭门器的功能，并及时将防火门关门信号反馈至防火门监控器；c.通电状态下，可使防火门0至50度内任意角度开启；d.可推动防火门，实现手动关闭防火门和复位防火门(平时请保持防火门常开)；e.时时将防火门开启、关闭及故障状态信息反馈至防火门监控器；f.防火门监控器为所连接的联动闭门器提供工作电源(DC24V)2、常闭式防火门监控系统：a.平时需要控制人员随意出入的疏散用门，应保证火灾时不需要使用钥匙等任何工具即能从内部易于打开；b.锁体的设置位置距地面的水平高度宜为1000至1100mm，安全控制与报警逃生门锁系统的开启方向应与疏散方向一致；c.在非紧急情况下：推杠开门时，能发出“这里是紧急出口，非紧急情况请勿使用，持续推压5秒钟以上，紧急门稍后可以推开”等提示语音，同时可以与门禁系统进行联动，实现特定场所需要的防盗功能；d.发生火警时，系统在接收到联动控制设备发出的火灾疏散执行信号后，语音报警逃生门锁能发出“这里是紧急出口，请迅速撤离”等提示语音；当安全疏散门被打开时，能发出“紧急出口已经打开”等提示语音。
国家防火门标准
国家防火门标准国家防火门标准是指按照国家相关法律法规和技术规范要求，制定周全、可靠、有效的防火门标准，以确保防火门的使用和应用必须符合国家规定的质量和安全要求。
防火门作为建筑物和办公场所的主要防火设施之一，它的质量和安全性直接关系到全体员工和客户的安全。
本文将对国家防火门标准进行详细介绍。
一、防火门的基本要求：1. 防火门扇应具有防火封闭性能，能够有效抵抗火势的蔓延，保障人员的安全。
2. 防火门框必须稳固牢固，以确保门的封闭性能，防止火势烟气进入室内，造成更大的损失。
3. 防火门应具有保温隔热、防烟性能，以避免室内产生毒烟或高温，更好地保护生命财产安全。
4. 防火门应具有较好的耐久性和使用寿命，能够长期保持防火性能，保障人员和财产的安全。
5. 防火门应具有较高的密闭性和隔音性，以保障室内的静谧和私密性。
二、防火门的分类1. 钢质防火门：钢材质地坚硬，不易燃，构造稳固，具备防火、防盗、保温、隔音等多个特性，是目前使用最广泛的防火门之一。
2.木质防火门：木质防火门造型美观，刚度好，具备隔音、保温等多个特性，但是维护成本比较高，易引发火灾。
3. 金属夹芯板防火门：金属夹芯板防火门紧凑度好，隔热性能好，但是价格较高，安装复杂。
4. 铝合金防火门：铝合金防火门质轻、不生锈，防火、保温、隔音等特性良好，是一种具备较好性价比的防火门。
三、防火门的技术指标1. 防火等级：防火门的防火性能高低主要看防火等级，防火等级分A、B、C，A级最高，C级最低，符合A级标准的防火门能够顶住防火测试时间达到90分钟以上。
2.密闭性：防火门的密闭性是指门扇与门框的紧密度，普通的防火门密闭性能不是很高，如果需要更好的密闭性能，可以选用有防火密封条和弹簧的防火门。
3. 热防护性：防火门的热防护性是指门扇和门框在遭受火灾时的耐热性能，符合国家标准要求的防火门能够承受炉膛中地板温度高达1000℃以上，并保证门扇不能产生变形。
4. 隔热性：有的防火门门板内还要加入隔热材料，进一步提高防火门的隔热性，以减轻室内的高温。
SA-DC02型防火门监控器说明书
2 /12
基本功能与特点
1. 防火门监控器使用交流 220V 电为防火门的电动闭门器或电磁门吸提供左右两个门的 24V 直流电源。 2. 配置了锂离子聚合物电池作为后备电源，有过充过放电保护。 3. 主备电源无缝切换，当主电源停电后，后备电源自动无延时启动。 4. 为各种事件和操作提供了高达 50 万条的记录存储功能。 5. 具有实时时钟，为事件记录提供准确的时间，包括年、月、日、星期、时、分、秒。 6. 具有灵活配置的通讯接口，可以根据需要选配不同的通讯模块。 7. 监控器与电控装置连接的输出端口具有短路保护和断路检测功能。 8. 门状态输入具有短路和断路检测功能。 9. 利用通讯网络可实现远程监控。 10. 防火门监控器接收到消防控制信号(可以是有源信号也可以是无源信号)后将由 CPU 顺序控制左右两
术语
1. 门状态传感器：可以反映门的开关状态装置，例如门磁、微动开关、电动闭门器的状态信号反馈端等。 2. 常开：针对输入而言，防火门开启时门状态传感器处于断开状态。针对输出而言，防火门监控器在没
有消防信号输入时开关状态为断开。 3. 常闭：针对输入而言，防火门开启时门状态传感器处于连通状态。针对输出而言，防火门监控器在没
门开启状态输出和门关闭状态输出用于与 FAS 连接，当任意一扇门开启到位，门开启状态输出闭合 的开关量信号。当两扇门都处于关闭到位状态，门关闭状态输出闭合的开关量信号。
任何故障报警与恢复、以及消防报警与恢复都会被监控器记录，记录存储数量为 50 万条，存储内容 包含年/月/日/星期/时/分/秒/地点/事件,内容可以通过通讯端口提取。
5. 带电阻常闭：为检测门状态传感器连接线有可能出现的短路和断路状态，所以在常闭开关触点两端并 联了一个 2K 电阻，并在开关回路中串联 1 个 2K 电阻，这样，监控器就可以检测门状态传感器如下 4 种状态：线路短路、开关闭合、开关断开、线路断路。（见图 1）
建筑电气常开，常闭防火门需要设监控吗？有什么规范依据和必要性
建筑电气常开，常闭防火门需要设监控吗？有什么规范依据和必要性一、设置防火门监控器的必要性及规范依据防火门监控器是火灾自动报警监控系统的重要组成部分，火灾自动报警系统是根据火情自动或手动触发信号进行报警，人员出入通道的常闭和常开防火门的开/闭状态不在其监控范围内，不能满足防火门设置“在一定时间范围内，保持防火分隔的耐火灾完整性”的根本要求。
基于上述理念，各相关电气规范条文相继出台，并及时配套出版了国家建筑标准标注设计图集14X505-1《火灾自动报警系统设计规范》(以下简称“《图案》”)。
GB50116-2013里明确规定了防火门的开闭状态需反馈到消防控制室。
若不安装，则通不过消防验收的。
“禹成消防”防火门监控系统用于监测防火门的状态、对处于非正常状态的防火门给出报警提示，提醒相关人员处理。
从而保障防火门正常工作，使防火门起到隔烟、防火、抑制火情蔓延、以及保护人员疏散的作用。
二、国家标准与规范的具体要求如下：《建筑防火设计规范》GB50016-20146.4.10（强制性条文）疏散走道在防火分区出应设置常开甲级防火门.6.5.1 防火门的设置应符合下列规定：（1）设置在建筑内经常有人通行出的防火门宜采用常开防火门。
常开防火门应能在火灾时自行关闭，并应有信号反馈功能。
（2）除允许设置常开防火门的位置，其他位置的防火门都采用常闭防火门，常闭防火门应在其明显位置设置“保持防火门关闭“等提示标识。
（3）除管井检修门和住宅的户门外，防火门应具有自行关闭功能。
双扇防火门应具有按顺序自行关闭的功能。
1、《火灾自动报警系统设计规范》GB50116-20134.6.1 防火门系统的联动控制设计，应符合下列规定：（1）应由常开防火门所在防火分区内的两只独立的火灾探测器或一只火灾探酬器与一只于动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭。
学习！关于防火门监控系统的一些简单说明
学习！关于防火门监控系统的一些简单说明防火门监控系统简介防火门监控系统又分为常闭防火门监控系统与常开式防火门监控系统。
常闭防火门监控系统的组成：安全控制与报警逃生门锁系统+防火门监控系统。
常闭防火门监控系统应具备的功能有：安防功能。
日常情况下，防火门处于关闭状态可以保护区域内的财产安全，火灾发生的时候，可以在人员慌张混乱的情况下，通过报警和语音提示，快速有效引导人员快速疏散逃生。
较好的兼顾了安防与消防两个方面的需求。
常开式防火门监控系统：日常情况下，防火门是保持开门状态，便于人员通行。
火灾的时候联动闭门器消防联动自动关闭防火门，门状态信息都可反馈至消防监控室。
为什么要设置防火门监控系统为确保火灾发生后，人员能安全逃生及为安全疏散和营救赢得有效时间，让防火门成为生命之门。
设计安装防火门监控系统，可有效控制防火门故障状态的发生率，确保防火门24小时实时处于正常状态，从而为在火灾情况下，防火门可以有效抑制火势蔓延、阻止烟气扩散，确保人员安全疏散和营救工作提供有力的技术保障，起到有效保护人员安全疏散、减少火灾损失的重要作用。
防火门监控系统的好处是什么防火门监控系统是现代建筑物防火分割的措施之一，起到“阻烟阻火”的作用。
防火门监控系统使用，在关键的时刻可以发挥重要的作用。
当火灾不行发生时，可以通过监控系统向电动闭门器发出信号，闭门器接收到信号后自动关闭防火门。
关闭后的防火门起到隔烟阻火的作用，阻止了火势和毒烟的蔓延，避免了小火变大火，为人们的逃生赢得宝贵的时间和良好的逃生环境。
防火门监控系统方便了人们的通行，在人流量大的地方，防火门监控系统可以让防火门保持常开的状态，人们再也不用每一次都要手动的推开，方便了通行的同时还避免频繁开启对门体的损坏。
当然，在任何时候也都可以手动开启和关闭防火门。
有了这个系统，相关工作人员的管理也会变得方便，监控系统可以实时对每个门的状态进行检测，无论是常开门关闭不严或者是常闭门被长时间保持打开都可以检测到，并及时的反馈到主机，一旦出现不正常的状态时，主机就会报警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防火门监控系统标准及诠释
一、设计依据
1、国家标准《火灾自动报警系统设计规范》GB 50116-2013
4.6 防火门及防火卷帘系统的联动控制设计
4.6.1防火门系统的联动控制设计，应符合下列规定：
1常开防火门所在防火分区内的两只独立的火灾探测器或一只手动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭；
2疏散通道上各防火门的开启、关闭及故障状态信号应反馈至防火门监控器。
2、国家标准《建筑设计防火规范》GB50016-2014
6.5.1防火门的设置应符合下列规定
1.设置在建筑内经常有人通行处的防火门宜采用常开防火门。
常开防火门应能在火灾时自行关闭，并应具有信号反馈功能；
6.防火门应具有防烟性能；
规范解读：
1.火灾自动报警系统在确认火灾后，应能控制常开防火门的关闭并接收防火门闭合的反馈信号；
2．常闭防火门如闭合不严，将起不到防烟功能，因此应动态监控其闭合不严，将起不到防烟功能，因此应动态监控其闭合状态。
3、国家标准《防火门监控器》GB29364-2012
防火门监控器能够对防火门的开关状态进行监控，对处于非正常状态的防火门给出报警提示，使其恢复到正常工作状态，确保其功能完好，以及防火门监控器的故障报警功能、自检功能和电源功能。
二、产品结构
1、国家标准《火灾自动报警系统设计规范》管理组要求采用分体结构，参考《火灾自动报警系统设计规范》图示。
2、文件
三、防火门监控系统技术答疑
1、设计院防火门监控系统应用的问题
2、甘肃消防总队。
