防火门监控设计方案
防火门监控系统的设计
► 防火门监控系统的功能
► 监测所有位于疏散通道的防火门开启、关闭及故障状态； ► 应急疏散时，联动关闭常开防火门。
设计依据
《火灾自动报警系统设计规范 》 GB50116-2013
► 4 消防联动控制设计 ► 4.6防火门及防火卷帘系统的联动控制设计 ► 4.6.1防火门系统的联动控制设计，应符合下列规定： ► 1应由常开防火门所在防火分区内的两支独立的火灾探测器或一只火灾探测器与一只手
动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号应 由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联 动控制防火门关闭。 ► 2疏散通道上各防火门的开启、关闭及故障状态信号应反馈至防火门监控器。 ► 4.10.2消防联动控制器应具有自动打开涉及疏散的电动栅杆等的功能。 ► 4.10.3消防联动控制器应具有打开疏散通道上由门禁系统控制的门和庭院电动大门的功 能，并应具有打开停车场出入口挡杆的功能。 ► 6 系统设备的设置
《防火门监控器 》 GB29364-2012
► 3.1防火门监控器：用于显示并控制防火门打开、关闭状态的控制装 置（以下简称“监控器”）。
► 3.2电动闭门器：能够在收到指令后将处于打开状态的防火门的关闭， 并将其状态信息反馈至防火门监控器的电动装置。
► 3.3电磁释放器：使常开防火门的保持打开状态，在收到指令后释放 防火门使其关闭，并将本身的状态信息反馈至监控器的电动装置。
防火门监控系统设计说明
防火门监控系统设计说明一、设计依据1、《防火门监控器》(GB29364-2012)2、《火灾自动报警系统设计规范》(GB50116-2013)二、系统组成：1、本系统防火门监控器，包括防火门监控器、DC24V电源箱、输入输出模块、常开型防火门、常闭型防火门。
2、每台防火门监控器可带256只GST-LD-8308输入/输出接口。
通过CAN联网通讯线将信息传输至火灾报警控制器(联动型)。
3、每台GST-DY-200智能电源箱最大输出电流为6A，可设置在电气竖井或楼层配电间等处。
防火门监控系统图三、防火门监控器的设置1、防火门监控器应设置在消防控制室，未设置消防控制室时，应设置在有人值班的场所。
2、电动开门器的手动控制按钮应设置在防火门内侧墙面上，距门不宜超过0.5m，底边距地面高度宜为0.9m~1.3m。
3、防火门监控器的设置应符合火灾报警控制器的安装设置要求。
四、系统功能：GST-FH-N8001防火门监控装置，通过输入/输出接口配接防火门电动闭门器（简称闭门器）、防火门电磁释放器（简称释放器）、防火门电磁门吸（简称门吸）、防火门门磁开关（简称门磁）等装置，实现防火门打开或关闭状态的监视与控制。
1、机械常开防火门的控制:需设置电磁释放器、机械闭门器及门磁开关。
防火门监控系统配置1只输入输出接口。
发生火灾后，防火门监控器通过输入输出接口使电磁释放器动作，释放链条，门扇在机械闭门器的作用下完成关闭，门磁开关吸合后，通过输入输出接口向防火门监控器反馈防火门关闭信号。
2、电动常开防火门:需设置电动闭门器。
防火门监控系统配置1只输入输出接口。
发生火灾后，防火门监控器通过输入输出接口使电动闭门器动作，门扇在电动闭门器的驱动下完成关闭，并通过输入输出接口向防火门监控器反馈关闭信号；3、常闭防火门:防火门监控系统配置1只输入输出接口。
常闭防火门处于常闭状态，门磁开关吸合。
防火门被开启时，门磁开关通过输入输出接口向防火门监控器发出信号，提示防火门处于开启状态。
防火门监控系统施工方案
防火门监控系统施工方案一、项目背景。
随着社会的发展和人们对安全意识的提高，防火门的重要性日益凸显。
防火门作为建筑物中的重要设施，不仅可以在火灾发生时起到隔离火势、保护人员生命财产安全的作用，同时也需要进行监控和管理，以确保其正常运行。
因此，本文档旨在阐述防火门监控系统的施工方案，以期为相关工程提供有效的指导和支持。
二、施工方案。
1. 系统设计。
根据防火门的位置和数量，需设计相应的监控系统布局图，并确定监控点位的设置。
同时，需要根据防火门的特点和要求，选择合适的监控设备，包括但不限于摄像头、传感器等。
在设计过程中，需考虑系统的稳定性、灵活性和可靠性，以满足实际使用的需求。
2. 系统安装。
在确定好监控系统设计方案后，需进行系统设备的安装工作。
安装人员应严格按照设计图纸和规范要求进行施工，确保设备的安装位置准确、稳固，并保证设备之间的连接正确可靠。
3. 系统调试。
安装完成后，需对监控系统进行全面的调试工作。
包括设备的联通性测试、功能测试、画面清晰度测试等。
通过调试，确保监控系统能够正常工作，达到预期的监控效果。
4. 系统联网。
监控系统需要与相关部门或者消防系统进行联网，以实现实时监控和远程管理。
在联网过程中，需确保系统的信息安全和稳定性，避免出现信息泄露或者被攻击的情况。
5. 系统验收。
在系统安装和调试完成后，需进行系统的验收工作。
验收人员应根据相关标准和规范，对监控系统的性能和功能进行检测和评估，确保系统符合相关要求。
6. 系统维护。
监控系统的施工并不是一次性的工作，系统的日常维护和保养同样重要。
需要建立健全的维护管理制度，定期对监控系统进行检查和维护，及时处理设备故障和异常情况，保证系统的长期稳定运行。
三、总结。
防火门监控系统的施工方案，是一项重要的工程项目。
通过合理的设计、严格的安装、精细的调试和稳健的维护，可以确保监控系统的正常运行，为建筑物的安全提供有力保障。
因此，在实际施工过程中，需严格按照相关规范和要求进行操作，确保施工质量和工程效果，以实现预期的监控目标。
防火门监控系统施工组织设计
1.1.1.1防火门监控系统1、本技术方案系统由防火门监控器主机、防火门监控器、数据处理器、联动闭门器和门磁构成。
系统组成结构示意图2、配线、电缆施工（1）在管内或线槽内的穿线，应在建筑摸灰及地面工程结束后进行。
在穿线前，应将管内或线槽内的积水及杂物清除干净。
所有导线联接要求用压接，注意压管与压钳的配合；（2）有吊顶的预埋线管，穿线要留有足够长度，一般超过吊顶高度50厘米，并穿入金属软管，进行保护。
（2）不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔中。
（3）导线在管内或线槽内，不应有接头或纽结；导线的接头应在接线盒内焊接或用端子压接。
（4）电缆弯曲半径不小于电缆外径的10倍，电缆敷设不宜交叉，并排列整齐，及时装标签牌。
（5）导线敷设好后，应对每个回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20M欧姆。
3、防火门监控系统设备安装施工技术措施在建筑装修已基本完好，防火门安装已结束后，方可进行防火门监控系统设备的安装。
1）防火门监控器的安装防火门监控器安装位置，应符合下列条件：防火门监控器的安装位置在门上侧易于观察的位置；防火门监控器0.5米范围内不应遮挡；防火门监控器的底座应固定牢靠，其导线连接应采用焊接或压接。
2）联动闭门器的安装。
联动闭门器须安装在门框上，门框宽度不得小于4cm。
联动闭门器的安装位置可以是推面门或拉面门，具体情况视现场情况确定。
具体安装位置以图纸为准。
推面门安装示意图拉面门安装示意图3）门磁的安装门磁应安装在防火门上，位置在防火门靠近中央10cm处，高度距离门框上沿不得大于5cm，须安装紧固。
4）引入控制器的电缆或导线，应符合下列要求：配线应整齐，避免交叉，并应固定牢靠；电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易褪色；端子板的每个接线端，接线不得超过两根；电缆或导线，应有不小于50厘米的余量；导线应绑扎成束，导线引入线穿线后，在进线管处应封堵。
防火门监控系统样本
防火门监控系统样本防火门监控系统样本⒈引言⑴目的⑵范围⑶定义⒉设计要求⑴安全性要求⑵功能要求⑶可靠性要求⑷可维护性要求⒊系统架构⑴硬件架构⑵软件架构⑶系统组件⒋功能需求⑴防火门状态监控⑵报警系统⑶远程监控和控制⑷数据记录和分析⒌界面设计⑴用户界面⑵远程控制界面⑶报警显示界面⒍系统安全⑴数据加密⑵用户身份验证⑶系统权限管理⒎系统测试⑴单元测试⑵集成测试⑶系统验收测试⑷性能测试⒏系统部署⑴硬件安装⑵软件配置⑶系统培训⒐维护与支持⑴维护计划⑵故障排除⑶技术支持⒑附件⑴设备清单⑵系统接口文档⑶用户手册法律名词及注释：●防火门：根据国家法律规定，具备一定防火性能的门才能称为防火门。
防火门通常用于防火间隔、疏散通道等场所，以保护人员生命财产安全。
●监控系统：监控系统是指基于现代信息技术，运用相应的设备、传感器、软件等手段，对特定区域内的目标进行实时监视、采集、处理和分析，以实现安全防范、资源管理等功能。
●报警系统：报警系统是一种安全设备，用于检测和报告异常情况，当有未预期的事件发生时，报警系统会通过声音、光线、短信等方式向相关人员发送警报。
●远程监控和控制：远程监控和控制是指通过网络或其他通信方式，对系统进行远程实时监控和操作控制的能力，使用户能够远程管理系统而无需直接接触系统设备。
●数据记录和分析：数据记录和分析是对系统运行过程中的数据进行记录和分析，以获取系统运行状态、故障诊断、性能评估等相关信息。
本文档涉及附件：●设备清单：详细列出防火门监控系统所需的硬件设备清单。
●系统接口文档：介绍系统与其他相关系统或设备之间的接口规范和接口定义。
●用户手册：提供给系统用户的操作指南和使用说明。

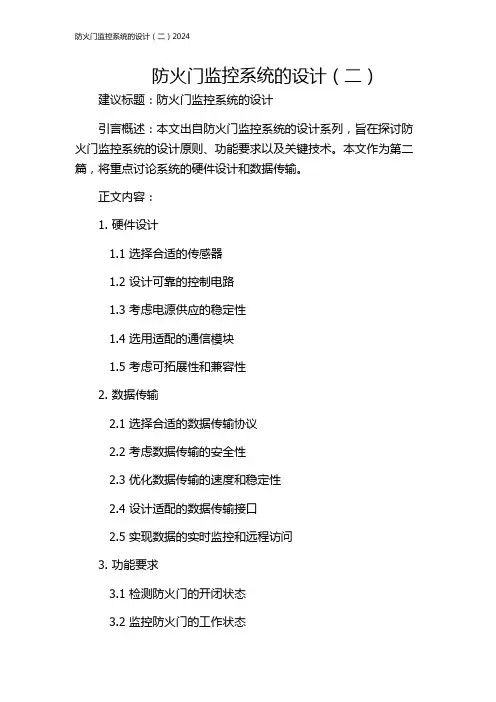

防火门监控系统的设计(二)2024
防火门监控系统的设计（二）建议标题：防火门监控系统的设计引言概述：本文出自防火门监控系统的设计系列，旨在探讨防火门监控系统的设计原则、功能要求以及关键技术。
本文作为第二篇，将重点讨论系统的硬件设计和数据传输。
正文内容：1. 硬件设计1.1 选择合适的传感器1.2 设计可靠的控制电路1.3 考虑电源供应的稳定性1.4 选用适配的通信模块1.5 考虑可拓展性和兼容性2. 数据传输2.1 选择合适的数据传输协议2.2 考虑数据传输的安全性2.3 优化数据传输的速度和稳定性2.4 设计适配的数据传输接口2.5 实现数据的实时监控和远程访问3. 功能要求3.1 检测防火门的开闭状态3.2 监控防火门的工作状态3.3 实现报警功能3.4 支持手动和自动控制3.5 集成防火门管理系统4. 关键技术4.1 传感技术在防火门监控中的应用4.2 控制电路设计中的重要考虑因素4.3 数据传输协议的选择和优化4.4 数据安全技术在系统中的应用4.5 远程监控和远程访问技术的实现5. 总结5.1 通过合适的硬件设计和数据传输，防火门监控系统能够实现高效、准确的监控和控制功能。
5.2 防火门监控系统的设计应该考虑各种功能要求和技术要求，以满足实际应用中的需求。
5.3 关键技术的选择和应用对系统的性能和可靠性有重要影响，需要在设计中予以充分考虑。
通过对防火门监控系统的硬件设计和数据传输进行深入讨论，本文为读者提供了设计和实现该系统所需的重要指导。
在实际应用中，读者可以根据具体需求，灵活运用各种技术和方法，来设计和优化防火门监控系统，以确保其稳定性和可靠性。
防火门监控系统施工方案
防火门监控系统施工方案
防火门监控系统施工方案如下：
1. 设计方案：根据实际情况，设计防火门监控系统的布局和功能。
考虑到防火门的位
置和数量，确定需要安装的监控设备和布线方案。
2. 材料和设备准备：采购所需的监控摄像头、监控主机、视频显控器、网络设备等设备，并确保设备的质量和性能符合要求。
3. 布线和安装：根据设计方案，合理规划监控摄像头的位置和角度，并进行布线。
确
保摄像头能够覆盖到每个防火门的视野范围，并能够清晰、稳定地监控。
4. 连接和配置：连接监控摄像头和监控主机，搭建监控系统的网络环境。
进行设备的
配置和调试，确保系统的正常运行。
5. 测试和调试：对安装完成的防火门监控系统进行全面测试和调试。
包括检查摄像头
的图像质量、监控主机的录像和存储功能、视频显控器的显示效果等。
6. 用户培训和使用指导：对用户进行培训，教授系统的使用方法和注意事项。
确保用
户能够熟练操作防火门监控系统。
7. 完善系统维护和管理：建立健全的系统维护和管理机制，包括定期巡检、数据备份、故障排查和处理等，保证系统的稳定运行。
8. 功能优化和扩展：根据用户的需求，对防火门监控系统进行功能优化和扩展。
可以
通过升级硬件设备、增加监控区域、改进软件功能等方式来提升系统的性能和效能。
最后，施工完成后，还需制作施工报告和系统使用手册，以备查阅和参考。
防火门监控系统施工方案
防火门监控系统施工方案一、背景概述随着社会的进步和城市化的发展，建筑物的火灾风险也不时地引起人们的关注。
防火门作为一个重要的被动防火措施，起到了限制火势蔓延、保护人员财产安全的关键作用。
为了进一步提高防火门的安全性和管理能力，防火门监控系统应运而生。
本文将介绍防火门监控系统的施工方案。
二、系统组成及功能分析防火门监控系统由以下几部分组成：1. 门磁感应设备：用于检测防火门的状态，实时地感知门的开关状态，并通过信号传送给中控主机。
2. 中控主机：对门磁感应设备的信号进行接收、处理和判断，同时负责与用户端通讯，并将相应的指令发送给门禁控制器。
3. 门禁控制器：根据中控主机发送的指令，控制防火门的开关状态，同时可以远程控制门的开关。
4. 报警器：在防火门发生异常状态时发出高分贝的声音报警，提醒现场人员注意。
5. 监控摄像头：用于实时监控防火门的状态，并将拍摄到的画面传输给监控系统，便于后期回放和分析。
防火门监控系统的功能如下：1. 实时监测：通过门磁感应设备和监控摄像头，实时监测防火门的开关状态和周围环境，提供可靠的安全监控。
2. 报警提醒：当防火门出现异常状态时，报警器会发出高分贝的声音报警，提醒现场人员及时采取措施。
3. 远程控制：通过门禁控制器，实现对防火门的远程控制，方便管理人员进行远程操作，提高系统的安全性和便利性。
4. 数据记录与分析：监控系统可以记录防火门的开关状态和报警记录，方便后续的数据分析和故障排查。
三、施工步骤与要求1. 系统设计：根据实际需求，确定监控系统的布局和设备配置，并与相关单位进行协商，确定系统设计方案。
2. 材料准备：根据设计方案，准备所需的设备和材料，确保质量符合相关标准和规范。
3. 门磁感应设备安装：根据设计方案，按照标准要求将门磁感应设备安装在防火门上，并进行接线。
4. 监控摄像头安装：根据设计方案，将监控摄像头安装在适合的位置上，并调整好视角，确保对防火门进行全方位的监控。
