兄弟打印机维修资料兄弟HL维修手册兄弟HL更换硒鼓卡纸模板
兄弟打使用技巧与故障排查
兄弟打印机使用技巧及故障排查作者：布鲁思男版本：1.0目录第一章系统设置及提示信息 3一、初始化 3二、No Station ID 3三、提示信息 3 第二章打印 4一、单页双面打印：正反面均打印一页 4二、双页双打说明 4 第三章复印 6一、复印放纸 6二、复印调节 6 第四章传真设置7一、如何设置设备的工作模式7二、传真设置7 第五章拨打电话8一、拨打市话8二、长途电话8 第六章更换硒鼓和墨粉盒9一、FAX-2810硒鼓/墨粉盒型号9二、检查检查硒鼓寿命9三、兄弟2820硒鼓清零方法及墨粉用尽复位方法9四、兄弟一体机与硒鼓/墨盒有关的液晶显示英文与中文注释9五、节约使用墨盒/Toner Low10 第七章故障排查11一、清洁硒鼓单元11二、清洁电晕丝11三、墨粉盒问题11第一章系统设置及提示信息一、初始化功能/设定→*2864 （要求2秒内完成）→初始化：0-1；退出维修模式：9-9。
二、No Station ID第二章开始→初始设置→设置本机标志三、提示信息Back Cover Open（后盖打开）Change Drum Soon（立即更换硒鼓）Comm. Error（通信错误）Connection Fail（连接失败）Cooling Down（正在冷却）Wait for a while（请稍等）Cover is Open（扫描仪盖打开）Data Remaining（数据残余）Disconnected（已断开）Document Jam（原稿卡住）Dust on Drum（硒鼓上有灰尘）Fail to Warm up（预热失败）Unit is too Hot（单元过热）Machine too Hot（设备过热）No Cartridge（无墨盒）No Paper Fed（无进纸）No Response/Busy（未响应/繁忙）Not Registered（未注册）Out of Memory（内存不足）Paper jam Inside（内部卡纸）Paper Jam Rear（后部卡纸）Paper Jam Tray（纸盒卡纸）Toner Life End（墨粉用尽）Toner Low（墨粉不足）Unable to Init （无法初始化）Unable to Print（无法打印）Unable to Scan（无法扫描）Wrong Paper Size（错误的纸张大小）第二章打印一、单页双面打印：正反面均打印一页说明：最好将word文档转为adobe pdf格式，因word文档如果设置有节，则打印出来的不具有下面所示效果。
brother HL-2040 HL-2070N激光打印机 说明书
运输本打印机
若必须运输本打印机，请仔细包装本打印机防止运输途中引起损坏。 我们建议您保存并使用原包装。 本打印 机需有承运人进行投保。
iii
目录
1 关于本打印机 ...............................................................................................................1-1
定位打印机......................................................................................................................................... 1-3 电源 ............................................................................................................................................. 1-3 环境 ............................................................................................................................................. 1-3
编辑及出版说明
本说明书由兄弟工业株式会社编辑出版，说明书中包含有最新产品的说明和规格。 本说明书内容及产品规格如有更改，恕不另行通知。 Brother 公司保留对包含在本使用说明书中的产品规格和材料做出更改的权利，恕不另行通知，同时由于使用 说明书所包含的材料所造成的任何损坏 （包括后果），包括但不限于本出版物的排版及其他错误， Brother 公 司将不承担任何责任。
兄弟,HL-1118,加粉,清零,复位
兄弟，HL-1118，加粉，清零，复位
1、通电如果此时打印机电源打开请按电源按钮数秒将打印机关闭。
按住开机键不要松手看到准备就绪和错误指示灯亮同时亮时打开顶盖，这个时候错误指示灯应当熄灭，准备就绪指示灯常亮才有用。
取出硒鼓单元，错误指示灯常亮。
确保准备就绪和错误指示灯常亮，然后松开开机键。
2、安装硒鼓单元并合上顶盖。
3、按开机键两次。
确保错误指示灯常亮。
继续执行4操作
4、执行以下操作重置计数器；
对于初始墨粉盒，（体验粉盒）连续按开机键五次。
过几秒自动自检然后绿灯亮恢复正常可以打印了。
对于标准墨粉盒，（换过的粉盒）连续按开机键六次。
过几秒自动自检然后绿灯亮恢复正常可以打印了。
整过过程结束，新手可看清这个教程反复试验。

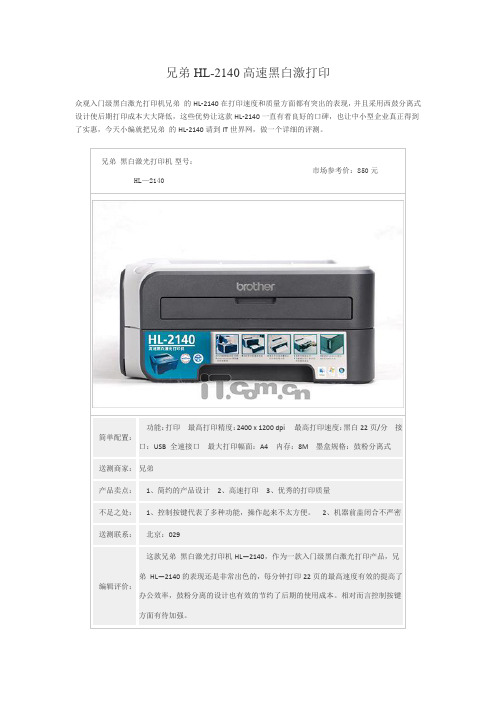

兄弟HL2140说明书
兄弟HL-2140高速黑白激打印众观入门级黑白激光打印机兄弟的HL-2140在打印速度和质量方面都有突出的表现，并且采用西鼓分离式设计使后期打印成本大大降低，这些优势让这款HL-2140一直有着良好的口碑，也让中小型企业真正得到了实惠，今天小编就把兄弟的HL-2140请到IT世界网，做一个详细的评测。
兄弟黑白激光打印机型号：HL—2140市场参考价：850元简单配置：功能：打印最高打印精度：2400 x 1200 dpi 最高打印速度：黑白22页/分接口：USB 全速接口最大打印幅面：A4 内存：8M 墨盒规格：鼓粉分离式送测商家：兄弟产品卖点：1、简约的产品设计2、高速打印3、优秀的打印质量不足之处：1、控制按键代表了多种功能，操作起来不太方便。
2、机器前盖闭合不严密送测联系：北京：029编辑评价：这款兄弟黑白激光打印机HL—2140，作为一款入门级黑白激光打印产品，兄弟HL—2140的表现还是非常出色的，每分钟打印22页的最高速度有效的提高了办公效率，鼓粉分离的设计也有效的节约了后期的使用成本。
相对而言控制按键方面有待加强。
外观构造检阅：兄弟HL-2140机身小巧“秀外慧中”略带一丝复古的风采，无论放置在哪里都能给办公室增添一道亮丽的风景，而独特的灰色和白色的搭配，极具时尚感，彰显出兄弟产品的高贵气质。
机身尺为368*361*重。
兄弟HL-2140的机身背部logo贴有商标出厂日期合格证等信息，电源和USB 接口同时也设计在左右两侧，并标配181MHz的处理器和8M的内存，即使面对大量的打印数据，也能轻松处理。
兄弟HL-2140的机身正面设计了手动进纸仓和可容纳250页A4纸的自动纸仓，在设计方面则自动进纸仓采用了抽屉设计，同时可以完全和机身分离，在纸仓内部构造有三个绿色不同方向的卡槽用于固定纸张位置，并且可调节近纸宽度，此外可兼容多种打印介质如证券纸、再生纸、糙纸、轻质纸、牛皮纸、粗纸、投影胶片、标签、信封和卡片等多种介质。
兄弟(brother)HL-6180DW快速设置指导手册
Windows®
USB 接口
USB 接口
Windows® 用户，请转到第 8 页 Macintosh 用户，请转到第 10 页
Macintosh Windows®
有线网络
Windows® 用户，请转到第 11 页 Macintosh 用户，请转到第 15 页
有线网络
Macintosh Windows®
7
USB 接口
USB 接口电缆用户 (Windows®)
Windows®
b
9
a
重要事项
安装前的准备
点击安装打印机驱动程序。如果您接受许可证 协议，请点击是。
确保您的计算机已打开，并以管理员身份登 录。
• 关闭正在运行的所有程序。 • 屏幕显示可能会因操作系统的不同而有所不同。
b
关闭设备的电源开关。
2
2
重要事项
移去设备上的包装材料
d
取出硒鼓单元和墨粉盒组件。
此时切勿插入交流电源线。
a b
移去设备上的固定胶带。 打开多功能纸盒 a，从多功能纸盒支撑板中取 出固定胶带 b，然后合上多功能纸盒。
e
移去硒鼓单元和墨粉盒组件上的橙色保护材 料。
c
f
按下前盖释放按钮，打开前盖，然后移去硅胶 包装 a。
双手握住硒鼓单元和墨粉盒组件，保持水平， 左右轻摇数次，使墨粉盒内的墨粉均匀分布。
快速安装指南
开始
请先阅读产品安全手册，然后阅读此快速安装指南获取正确的设置和安装步骤。 若要查看其他语言的快速安装指南，请访问 /。
HL-6180DW
1
打开设备包装，检查组件
硒鼓单元和墨粉盒组件 ( 预安装 )
快速安装指南
兄弟打印机故障代码表
Toner Low 炭粉量低replace toner cartridge 硒鼓寿命到CHANGE DRUM SOON 更换一个新硒鼓COVER OPEN 关闭前盖兄弟维修代码故障信息2.1 控制面板上的故障信息2.1.1 用户访问的故障信息在打印、扫描、复印时出现故障时，故障信息会显示在控制面板上的LCD 上。
下面列出的故障信息是用户可以恢复或者参考表中指定的章节可以进行操作的。
故障信息维修方法CHANGE DRUM SOON 硒鼓单元已接近其使用寿命。
更换一个新硒鼓，一分钟后该信息将自动消失。
COVER OPEN 关闭前盖。
如果前盖是半开的，即使在关闭前盖后该项故障信息也不会消失。
这种情况下，须完全打开前盖，然后按正确的方法盖上前盖。
CHECK PAPERCHECK PAPER#1*CHECK PAPER#2*(* 如果安装了选配的下层纸盒) (1)将纸张正确放入纸盒；(2) 如果缺纸，往纸盒里放入一摞新纸；(3) 检查纸盒中的纸张是否整齐，如果发现纸张卷曲，打印前应将纸张展平；有时将纸取出来上下翻转后再放进纸盒也会起一定的作用。
(4) 减少纸盒中的纸张数量，纸摞的厚度应低于27mm。
(5) 检查所用纸张是否符合指定类型。
CHECK CASSETTECHECK CASSETTE #1*CHECK CASSETTE #2*(* 当安装了可选下层纸盒时) 检查纸盒是否正确安装在打印机上。
NO DOCUMENT 将文档放在自动进稿器上，故障信息将自动消失，同时显示复印数量。
PRINTER JAM 取出卡在打印机中的纸张。
如果打印机不能自动恢复打印，请按下“Job Cancel”按钮。
详情请参阅本章的3.2节。
DOCUMENT JAM 取出卡在自动进稿器中的文档。
如果打印机不能自动恢复扫描或复印，请按下“Stop”按钮。
详情请参阅本章的第4节。
TONER LOW 粉盒中墨粉不足。
买一个新粉盒，以备在打印机显示“TONER EMPTY”信息时使用。
Brother兄弟打印机状态灯提示信息
Brother兄弟打印机状态灯提示信息
①第一盏灯（Toner）闪烁，提示信息为：墨粉即将用完，请备用墨粉。
②第一盏灯（Toner）长时间闪烁，提示信息为：墨粉已经用完，请即时更换新墨粉。
③第二盏灯（Drum）闪烁，提示信息为：硒鼓即将用完，请备用硒鼓。
④第二盏灯（Drum）长时间闪烁，提示信息为：硒鼓已经用完，请即时更换新硒鼓。
⑤第三盏灯（Paper）闪烁，提示信息为：打印纸已经用完，请加纸。
⑥第三盏灯（Paper）和第四盏灯（Status）长时间闪烁，提示信息为：打印机卡纸，请打开前盖拿出硒鼓和打开后盖查看是否卡纸。
信息科
2011年5月20日。
brother HL-5340D 5350DN打印机 说明书
开始HL-5340D/HL-5350DN快速安装指南CHN 版本 1使用本打印机前，请仔细阅读此快速安装指南，以获取正确的设置说明和安装步骤。
若要查看其他语言的快速安装指南，请访问 /。
1打开设备包装，检查组件警告塑料袋用于包装打印机。
请将这些塑料袋放于儿童不易触及的地方，以免儿童误吞而窒息。
a 前盖释放按钮b 操作面板c 正面向下出纸托板 支撑板 1 (支撑翼板 1)d 前盖e 纸盒f 电源开关g 正面向下出纸托板 支撑板 2 (支撑翼板 2)h 正面向下出纸托板i 多功能纸盒 (MP 纸盒)a移去打印机上的固定胶带。
b按下前盖释放按钮，打开前盖a。
c拆开硒鼓单元和墨粉盒组件的包装。
d左右轻摇数次，使墨粉盒组件内部的墨粉均匀分布。
e将硒鼓单元和墨粉盒组件装入打印机，直至其装入到位并发出卡嗒声。
f合上打印机前盖。
3在纸盒内装入纸张a将纸盒从打印机中完全拉出。
b按住蓝色纸张导块释放杆 a ，同时滑动纸张导块，调整至所用纸张的尺寸。
确保导块牢固地嵌入槽中。
c展开堆叠的纸张以避免卡纸和进纸错误。
d将纸张装入纸盒，并确保纸张位于最大纸张容量标记 a 之下。
纸张打印面必须向下。
e将纸盒牢固地装回打印机。
确保其已完全装入打印机中。
重要事项确保纸张导块触碰到纸张的两侧，以便正常进纸。
a确保打印机的电源开关已关闭。
将交流电源线连接到打印机上。
b打开打印机的电源开关。
c展开支撑翼板 1。
d打印机预热结束后，Status (状态) 指示灯即停止闪烁并显示为绿色。
e按Go (开始) 按钮。
打印机将打印测试页。
检查测试页是否正确打印。
现在转到转到下一页，安装打印机驱动程序。
5选择连接类型Windows®USBUSB 接口电缆用户6安装打印机驱动程序并将打印机连接到计算机a关闭打印机的电源开关。
b确保 USB 接口电缆没有连接到打印机上，然后开始安装打印机驱动程序。
如果已连接了 USB接口电缆，请将其拔出。
兄弟(brother)打印机常见问题汇总
兄弟（brother）打印机常见问题汇总--显示屏英文解析常见故障：1、硒鼓上有灰尘（英文提示：DUST on drum）故障表现方式：卡纸。
激光打印机表现为，卡纸灯闪，一体机表现为，或者更换新粉盒。
D、充电电极、充电栅网、转印电极、消电毛刷、鼓芯接地、磁辊显影偏压，这几个触点全是钢丝导电，很容易变形，接触不良。
E、高压板，主板问题。
（出现的相当少）3、打印左侧浅故障表现方式：打印左边明显浅。
解决方式：A、首先排除粉盒问题，看粉盒上粉均匀不均匀，不均匀的话清洁粉盒。
B、激光器脏造成的，清洁激光器。
4、打印部分浅（对新手来说是个问题，对但凡有经验的工程师来说不叫问题）磁辊显影偏压，这几个触点全是钢丝导电，很容易变形，接触不良。
主要是充电电极触点。
代用鼓出现这样的问题多一些。
7、上下棍粘在一起，导致无法起机。
（经典问题）故障表现方式：上下棍粘在一起，有时能用印出的问题有一部分无法定影，有时导致定影保护，无法正常起机。
解决方式：A、该问题主要是兄弟机器设计缺陷，热敏电阻误检测，温度保险没起到应有的保护作用，当温度到一定极限时，温度保险没有跳闸，而导致上下棍粘在一起。
B、再就是人为原因，拆卸主板时，差错插头而导致热敏电阻失效，造成上下棍粘在一起.更换上下棍，更换热敏电阻（建议换，保险，呵呵）。
打不开的情况。
解决方式：出现上述情况一般是带动粉盒转动的齿轮损坏造成的，判断的方法是：A、如果前盖打不开，100%是带动粉盒转动的齿轮损坏；B：如果前盖能打开，用手在粉盒的磁辊上做个标记，再把粉盒放进机器里，等机器自检完后，再抽出粉盒，看看在粉盒的磁辊上的标记是否还在，如果还在，大部分情况下那个带动粉盒转动的齿轮损坏了。
出现上述情况，是由于粉盒太沉转动的阻力太大造成的，换完齿轮后，建议把现在的粉盒赶紧送环保回收处吧，换一个新粉盒。
10、复印打印卡纸，每次卡纸都卡在鼓下面，但机器提示“打开后盖取粉盒，实在没办法了，找了个粉盒上去，就好了，后来观察才看到，粉盒左侧的上粉有些厚，刮板上的螺丝拧紧就好了。
兄弟打印机故障代码表
Toner Low 炭粉量低replace toner cartridge 硒鼓寿命到CHANGE DRUM SOON 更换一个新硒鼓COVER OPEN 关闭前盖兄弟维修代码故障信息2.1 控制面板上的故障信息2.1.1 用户访问的故障信息在打印、扫描、复印时出现故障时，故障信息会显示在控制面板上的LCD 上。
下面列出的故障信息是用户可以恢复或者参考表中指定的章节可以进行操作的。
故障信息维修方法CHANGE DRUM SOON 硒鼓单元已接近其使用寿命。
更换一个新硒鼓，一分钟后该信息将自动消失。
COVER OPEN 关闭前盖。
如果前盖是半开的，即使在关闭前盖后该项故障信息也不会消失。
这种情况下，须完全打开前盖，然后按正确的方法盖上前盖。
CHECK PAPERCHECK PAPER#1*CHECK PAPER#2*(* 如果安装了选配的下层纸盒) (1)将纸张正确放入纸盒；(2) 如果缺纸，往纸盒里放入一摞新纸；(3) 检查纸盒中的纸张是否整齐，如果发现纸张卷曲，打印前应将纸张展平；有时将纸取出来上下翻转后再放进纸盒也会起一定的作用。
(4) 减少纸盒中的纸张数量，纸摞的厚度应低于27mm。
(5) 检查所用纸张是否符合指定类型。
CHECK CASSETTECHECK CASSETTE #1*CHECK CASSETTE #2*(* 当安装了可选下层纸盒时) 检查纸盒是否正确安装在打印机上。
NO DOCUMENT 将文档放在自动进稿器上，故障信息将自动消失，同时显示复印数量。
PRINTER JAM 取出卡在打印机中的纸张。
如果打印机不能自动恢复打印，请按下“Job Cancel”按钮。
详情请参阅本章的3.2节。
DOCUMENT JAM 取出卡在自动进稿器中的文档。
如果打印机不能自动恢复扫描或复印，请按下“Stop”按钮。
详情请参阅本章的第4节。
TONER LOW 粉盒中墨粉不足。
买一个新粉盒，以备在打印机显示“TONER EMPTY”信息时使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED指示灯表示什么意思?
说明:
Brother设备上代表技术术语的灯就是LED指示灯.这个FAQ将为您解释各个LED指示灯所指示的意思.
当所有指示灯关闭时,表明已关闭打印机的电源开关或打印机处于休眠模式.
按下GO(运行)键将打印机的休眠模式激活, 并转到打印就绪模式.
[LED指示灯]
Toner(墨粉)LED指示灯交替闪烁: 先亮2秒, 再熄灭3秒. Status(状态)LED指示灯亮着(绿色).
LED指示灯的意思
Tonerlow(墨粉不足):
墨粉盒中的墨粉将用尽.请购买一个新的墨粉盒以备墨粉用尽时所用.
[LED指示灯]
Toner(墨粉)LED指示灯亮着.
LED指示灯的意思
Tonerlifeend(墨粉用尽):
请更换一个新的墨粉盒。
要查看如何更换墨粉盒点击这里. Cartridgeerror(墨粉盒安装错误):
墨粉盒安装不正确.从设备中拿出墨粉盒,再重新放回到设备中.
[LED指示灯]
Drum(硒鼓)LED指示灯亮着.
LED指示灯的意思
Cleandrumunit( 清洁硒鼓单元) :
需要清洁电晕丝.要查看如何清洁电晕丝点击这里.
[LED指示灯]
Drum(硒鼓)LED指示灯交替闪烁: 先亮2秒, 再熄灭3秒. Status(状态)LED指示灯亮着(绿色).
LED指示灯意思
Drumlifeendsoon(硒鼓寿命将尽):
硒鼓寿命将尽.我们建议您购买一个新的硒鼓单元来更换现在的这个.要查看如何更换硒鼓单元点击这里
[LED指示灯]
Toner(墨粉)LED和Drum( 硒鼓) LED指示灯交替闪烁: 先亮2秒,再熄灭3秒.
Status(状态)LED指示灯亮着(绿色).
LED指示灯的意思
Tonerlow(墨粉不足):
墨粉盒中的墨粉将用尽.请购买一个新的墨粉盒以备墨粉盒用尽时所用.
请尽快更换硒鼓单元:
硒鼓单元寿命将尽.我们建议您购买一个新的硒鼓单元来更换现在的这个.查看如何更换硒鼓单元点击这里.
[LED指示灯]
Paper( 纸张) LED指示灯亮着.
LED指示灯意思
Nopaper( 无纸张) :
把纸张放入纸盒。
然后按Go(运行).
[LED指示灯]
Paper( 纸张) LED指示灯闪烁.
LED指示灯意思
Frontcoverisopen(打印机前盖打开着):
合上打印机的前盖.
Backcoverisopen(打印机后盖打开着):
合上打印机的后盖.
Paperjam( 卡纸) :
要清除卡纸.要查看如何清除卡纸点击这里.如果打印机无法开始打印,按住Go( 运行) 键.。
