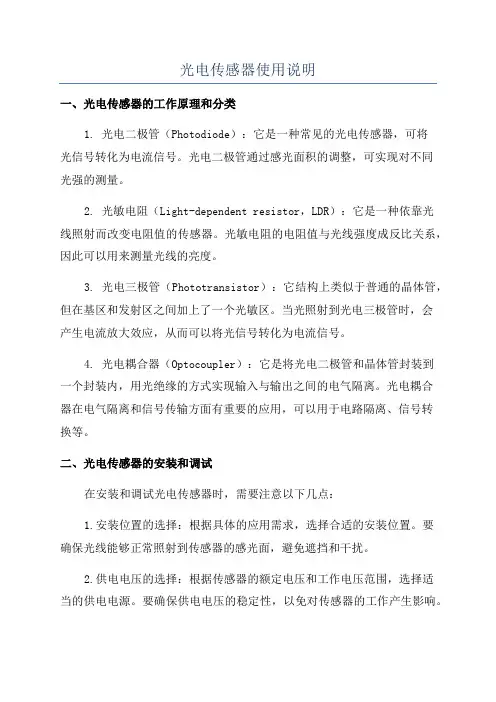

光电传感器使用说明一、光电传感器的工作原理和分类1. 光电二极管（Photodiode）：它是一种常见的光电传感器，可将光信号转化为电流信号。
光电二极管通过感光面积的调整，可实现对不同光强的测量。
2. 光敏电阻（Light-dependent resistor，LDR）：它是一种依靠光线照射而改变电阻值的传感器。
光敏电阻的电阻值与光线强度成反比关系，因此可以用来测量光线的亮度。
3. 光电三极管（Phototransistor）：它结构上类似于普通的晶体管，但在基区和发射区之间加上了一个光敏区。
当光照射到光电三极管时，会产生电流放大效应，从而可以将光信号转化为电流信号。
4. 光电耦合器（Optocoupler）：它是将光电二极管和晶体管封装到一个封装内，用光绝缘的方式实现输入与输出之间的电气隔离。
光电耦合器在电气隔离和信号传输方面有重要的应用，可以用于电路隔离、信号转换等。
二、光电传感器的安装和调试在安装和调试光电传感器时，需要注意以下几点：1.安装位置的选择：根据具体的应用需求，选择合适的安装位置。
要确保光线能够正常照射到传感器的感光面，避免遮挡和干扰。
2.供电电压的选择：根据传感器的额定电压和工作电压范围，选择适当的供电电源。
要确保供电电压的稳定性，以免对传感器的工作产生影响。
3.输出信号的接收和处理：根据传感器的输出信号类型和电平，选择合适的接收和处理电路。
可以通过模拟电路或数字电路来处理传感器的输出信号。
4.灵敏度的调节：根据具体的应用需求，调节传感器的灵敏度。
对于光电二极管和光敏电阻等传感器，可以通过调节外部电阻来实现。
三、光电传感器的应用领域1.自动控制：光电传感器可以用于自动控制系统，如照明控制、清晰度检测、颜色识别等。
通过检测环境光照的变化，实现对设备的自动控制。
2.测量仪器：光电传感器可以用于测量仪器中，如光谱仪、测量器等。
通过测量光线的强弱、波长等，实现对物理量的测量。
3.光通信：光电传感器可以用于光通信系统中，如光纤通信、光模块等。
工程模式：关于Light sensor(光传感器)

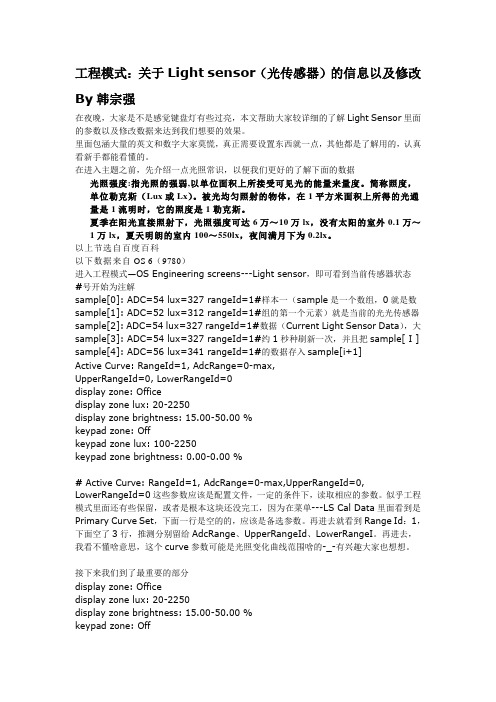

工程模式：关于Light sensor（光传感器）的信息以及修改By韩宗强在夜晚，大家是不是感觉键盘灯有些过亮，本文帮助大家较详细的了解Light Sensor里面的参数以及修改数据来达到我们想要的效果。
里面包涵大量的英文和数字大家莫慌，真正需要设置东西就一点，其他都是了解用的，认真看新手都能看懂的。
在进入主题之前，先介绍一点光照常识，以便我们更好的了解下面的数据光照强度:指光照的强弱,以单位面积上所接受可见光的能量来量度。
简称照度，单位勒克斯（Lux或Lx）。
被光均匀照射的物体，在1平方米面积上所得的光通量是1流明时，它的照度是1勒克斯。
夏季在阳光直接照射下，光照强度可达6万～10万lx，没有太阳的室外0.1万～1万lx，夏天明朗的室内100～550lx，夜间满月下为0.2lx。
以上节选自百度百科以下数据来自OS 6（9780）进入工程模式—OS Engineering screens---Light sensor，即可看到当前传感器状态#号开始为注解sample[0]: ADC=54 lux=327 rangeId=1#样本一（sample是一个数组，0就是数sample[1]: ADC=52 lux=312 rangeId=1#组的第一个元素）就是当前的光光传感器sample[2]: ADC=54 lux=327 rangeId=1#数据（Current Light Sensor Data），大sample[3]: ADC=54 lux=327 rangeId=1#约1秒种刷新一次，并且把sample[ I ] sample[4]: ADC=56 lux=341 rangeId=1#的数据存入sample[i+1]Active Curve: RangeId=1, AdcRange=0-max,UpperRangeId=0, LowerRangeId=0display zone: Officedisplay zone lux: 20-2250display zone brightness: 15.00-50.00 %keypad zone: Offkeypad zone lux: 100-2250keypad zone brightness: 0.00-0.00 %# Active Curve: RangeId=1, AdcRange=0-max,UpperRangeId=0, LowerRangeId=0这些参数应该是配置文件，一定的条件下，读取相应的参数。
镜反射式光电传感器原理

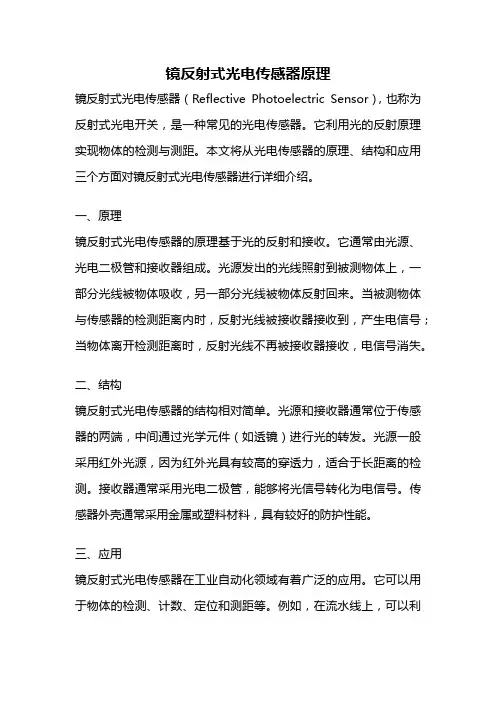

镜反射式光电传感器原理镜反射式光电传感器（Reflective Photoelectric Sensor），也称为反射式光电开关，是一种常见的光电传感器。
它利用光的反射原理实现物体的检测与测距。
本文将从光电传感器的原理、结构和应用三个方面对镜反射式光电传感器进行详细介绍。
一、原理镜反射式光电传感器的原理基于光的反射和接收。
它通常由光源、光电二极管和接收器组成。
光源发出的光线照射到被测物体上，一部分光线被物体吸收，另一部分光线被物体反射回来。
当被测物体与传感器的检测距离内时，反射光线被接收器接收到，产生电信号；当物体离开检测距离时，反射光线不再被接收器接收，电信号消失。
二、结构镜反射式光电传感器的结构相对简单。
光源和接收器通常位于传感器的两端，中间通过光学元件（如透镜）进行光的转发。
光源一般采用红外光源，因为红外光具有较高的穿透力，适合于长距离的检测。
接收器通常采用光电二极管，能够将光信号转化为电信号。
传感器外壳通常采用金属或塑料材料，具有较好的防护性能。
三、应用镜反射式光电传感器在工业自动化领域有着广泛的应用。
它可以用于物体的检测、计数、定位和测距等。
例如，在流水线上，可以利用光电传感器检测到物体的到来，并控制相关设备的工作。
在自动门控制系统中，可以利用光电传感器检测到人员的靠近，控制门的开关。
在停车场的车位指示系统中，可以利用光电传感器检测到停车位是否有车辆停放。
镜反射式光电传感器具有以下优点：1. 灵敏度高：光电二极管对光信号的接收能力强，能够检测到微弱的反射光。
2. 反应速度快：光电传感器的响应时间通常在纳秒级别，能够迅速检测到物体的到来。
3. 检测距离远：传感器的检测距离可以根据需要进行调整，可达数米甚至更远。
4. 适应性强：光电传感器对被测物体的材质、颜色和形状等没有特殊要求，适用于各种不同的应用场景。
然而，镜反射式光电传感器也存在一些局限性：1. 受环境光影响：由于镜反射式光电传感器是通过光的反射来检测物体的，因此在强光照射的环境下可能会受到干扰。
光学传感器的原理

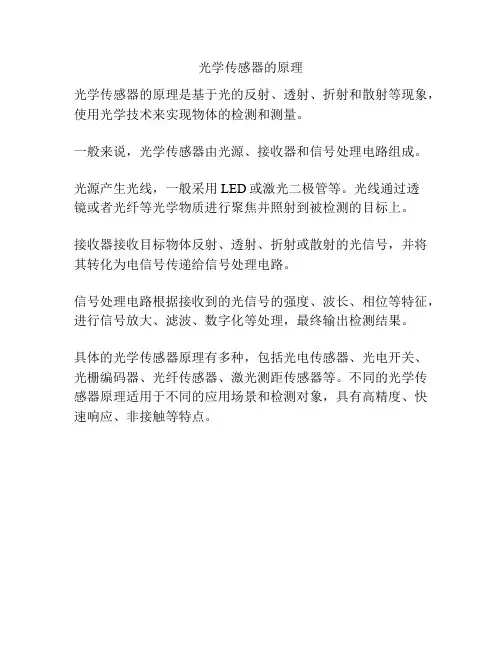

光学传感器的原理
光学传感器的原理是基于光的反射、透射、折射和散射等现象，使用光学技术来实现物体的检测和测量。
一般来说，光学传感器由光源、接收器和信号处理电路组成。
光源产生光线，一般采用LED或激光二极管等。
光线通过透
镜或者光纤等光学物质进行聚焦并照射到被检测的目标上。
接收器接收目标物体反射、透射、折射或散射的光信号，并将其转化为电信号传递给信号处理电路。
信号处理电路根据接收到的光信号的强度、波长、相位等特征，进行信号放大、滤波、数字化等处理，最终输出检测结果。
具体的光学传感器原理有多种，包括光电传感器、光电开关、光栅编码器、光纤传感器、激光测距传感器等。
不同的光学传感器原理适用于不同的应用场景和检测对象，具有高精度、快速响应、非接触等特点。
环境光传感器原理

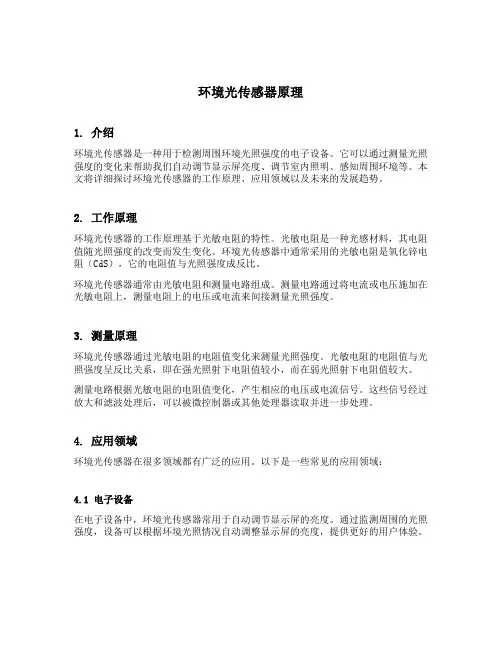

环境光传感器原理1. 介绍环境光传感器是一种用于检测周围环境光照强度的电子设备。
它可以通过测量光照强度的变化来帮助我们自动调节显示屏亮度、调节室内照明、感知周围环境等。
本文将详细探讨环境光传感器的工作原理、应用领域以及未来的发展趋势。
2. 工作原理环境光传感器的工作原理基于光敏电阻的特性。
光敏电阻是一种光感材料，其电阻值随光照强度的改变而发生变化。
环境光传感器中通常采用的光敏电阻是氧化锌电阻（CdS），它的电阻值与光照强度成反比。
环境光传感器通常由光敏电阻和测量电路组成。
测量电路通过将电流或电压施加在光敏电阻上，测量电阻上的电压或电流来间接测量光照强度。
3. 测量原理环境光传感器通过光敏电阻的电阻值变化来测量光照强度。
光敏电阻的电阻值与光照强度呈反比关系，即在强光照射下电阻值较小，而在弱光照射下电阻值较大。
测量电路根据光敏电阻的电阻值变化，产生相应的电压或电流信号。
这些信号经过放大和滤波处理后，可以被微控制器或其他处理器读取并进一步处理。
4. 应用领域环境光传感器在很多领域都有广泛的应用。
以下是一些常见的应用领域：4.1 电子设备在电子设备中，环境光传感器常用于自动调节显示屏的亮度。
通过监测周围的光照强度，设备可以根据环境光照情况自动调整显示屏的亮度，提供更好的用户体验。
4.2 室内照明环境光传感器可以用于室内照明系统的智能控制。
通过检测室内的光照强度，系统可以自动调节灯光的亮度，节约能源并提供舒适的照明环境。
4.3 智能家居在智能家居系统中，环境光传感器可以用于感知室内环境的光照强度。
系统可以根据光照强度的变化来自动控制窗帘、调节室内照明等，提供更智能化的生活方式。
4.4 环境监测环境光传感器还可用于环境监测系统，监测室外的光照强度。
这对于气象预测、气候研究以及农业等领域非常重要。
5. 未来发展趋势随着科技的不断进步，环境光传感器也正在不断发展和改进。
以下是未来环境光传感器可能的发展趋势：5.1 小型化和集成化随着电子设备的不断小型化和集成化，未来的环境光传感器也将变得更小巧、更集成化。
光强度传感器的工作原理及应用
光强度传感器的工作原理及应用工作原理光强度传感器，也称为光敏传感器或光感应器，是一种能够测量周围环境光强度的装置。
它利用光敏元件对光的电特性的变化进行测量，从而获取周围光照强度的信息。
光强度传感器的核心部件是光敏元件，常见的光敏元件有光敏二极管（photodiode）、光敏三极管（phototransistor）、光敏电阻（photoresistor）等。
这些光敏元件会在光照强度改变时产生相应的电信号。
光敏元件的工作原理基于光电效应，即光照射到特定材料上时，会引起电荷的产生或者流动。
例如，光照射到光敏二极管上时，会产生电流。
光敏元件能够感知的光的范围由其材料决定，常见的光敏元件可以感知可见光、红外线、紫外线等不同波段的光信号。
应用领域光强度传感器由于其简单、方便、快速的特点，被广泛应用于各个领域。
以下是光强度传感器的几个常见应用领域：1. 环境监测光强度传感器可以用于室内及室外的环境监测。
例如，它可以被用于智能家居系统中，根据外部光照情况智能调节室内灯光的亮度。
在农业领域，光强度传感器也可以被用于监测光照强度，以帮助农民合理安排作物的生长周期，控制光照条件。
2. 自动照明系统光强度传感器可以被应用于自动照明系统中。
当环境光强度低于一定阈值时，光强度传感器可以感知到并触发灯光自动开启，以提供足够的照明。
这种应用可以在室内、室外及车辆照明系统中见到。
不仅可以提高照明效果，还可以节省能源成本。
3. 光照控制光强度传感器常被用于光照控制系统中。
例如，在室内办公环境中，可以根据光强度传感器所测量到的光照强度，自动调节窗帘或调光灯的亮度，以提供舒适的光照环境。
4. 安全监测光强度传感器可以用于安全监测系统中。
例如，在一个停车场中，可以安装光强度传感器，当有人或车进入时，光强度传感器可以感知到并触发相关的安全设备。
这种应用可以提高安全性，并及时发现异常情况。
5. 医疗设备光强度传感器在医疗设备中也有广泛应用。
屏幕光线传感器工作原理
屏幕光线传感器工作原理
屏幕光线传感器是一种用于检测环境光强度的设备，其工作原理主要涉及光电效应和电子元器件。
光电效应是指当光照射到某些物质表面时，会产生光电子的现象。
在屏幕光线传感器中，通常使用光敏元件来感知光线。
光敏元件一般利用半导体材料，如硒化铟等，具有良好的光电转换性能。
当光照射到光敏元件上时，光能会激发出电子，使其从价带跃迁到导带中，从而形成电流。
这个产生的电流大小与光照强度成正比。
为了使得光敏元件能够更准确地检测到光照强度，通常会使用滤光片来选择特定波长的光线。
这样可以排除其他无关波长光线的干扰。
光敏元件产生的电流信号会被传感器电路接收和处理。
电路一般包括放大器、模数转换器等元件，以及相应的控制和调节电路。
通过这种工作原理，屏幕光线传感器能够准确地检测到周围环境的光照强度，并实时反馈给设备，从而调节屏幕的亮度和色彩，以达到最佳观看效果并节省电能。
光线强度传感器原理及应用
光线强度传感器原理及应用
光线强度传感器是一种用于测量光线强度的仪器，其工作原理基于光电效应。
当光线照射到传感器表面时，光线能量被转换成电子能量，通过电子传输和处理，最终生成输出信号。
光线强度传感器通常使用半导体材料（如硅）来接收光线。
当光线照射到半导体材料上时，光子会转移其能量到电子中，导致电子离开其原子中的束缚状态，成为自由电子。
这些自由电子在半导体中移动并通过导体电路移动到传感器的输出端口，形成输出信号。
光线强度传感器通常具有高速响应和高灵敏度。
它们可以用于检测各种不同类型的光线，包括红外线、紫外线和可见光。
它们被广泛应用于各种场合中，如行业控制和监测，以及消费类电子产品中。
在工业控制和监测中，光线强度传感器通常用于检测和测量物体位置、速度和位置。
这些传感器可以被用于检测物体在运动中的位置和方向，以便及时地做出调整。
在汽车和航空领域中，光线强度传感器可以用于监测飞机翼的安全性和地面行车车辆的位置，从而有助于提高交通安全性。
在消费类电子产品中，光线强度传感器也可以用于控制亮度和反应速度。
例如，智能手机的屏幕可以根据光线强度传感器检测到的环境光线水平自动调整亮度。
此外，在LED照明系统中，光线强度传感器可以通过控制光线的强度和显示节
能程序的使用来提高节约能源。
光线强度传感器的应用非常广泛，可适应各种工业和消费类电子应用。
对于使用传感器的公司和机构而言，投资和研究开发光线强度传感器的机会很多，只需将其与其他技术相结合，可以创造出新的应用程序和解决方案。
光敏传感器的应用原理
光敏传感器的应用原理什么是光敏传感器？光敏传感器是一种能够通过对光信号的感知来检测光线强度或者光线强度变化的传感器设备。
它通常由光敏元件和信号处理电路两部分组成，可以将光信号转化为电信号，并输出相应的电压或电流信号。
光敏传感器的工作原理光敏传感器的工作原理主要是基于光敏元件的光电效应。
光电效应是指当光线照射到光敏元件上时，会激发光敏元件中的电子发生跃迁，从而产生电流或电压信号。
光敏元件常见的有光敏电阻、光敏二极管和光敏晶体管等。
下面将逐个介绍它们的工作原理。
光敏电阻光敏电阻是一种电阻值会随光强变化的元件。
它的工作原理是利用光线照射到光敏电阻表面产生的光敏电导效应。
当光线较强时，光敏电阻的电阻值会较小，电流通过的量也会相对较大；而当光线较弱时，光敏电阻的电阻值会较大，电流通过的量也会相对较小。
光敏二极管光敏二极管是一种特殊结构的二极管，在PN结上具有感光材料。
当光线照射到光敏二极管上时，光子会激发光敏材料中的电子跃迁到导带中，从而产生电流。
光敏二极管可以用来检测光线的强度或者作为光电转换器件。
光敏晶体管光敏晶体管是一种PNP结构的晶体管，在基区加有感光材料。
当光线照射到光敏晶体管上时，感光材料中由于光生电子会改变基区的电荷分布，进而影响晶体管的电流放大效果。
通过测量光敏晶体管输出电流的大小，可以判断光线的强度。
光敏传感器的应用领域光敏传感器具有灵敏度高、响应速度快、体积小等优点，因此在许多领域有着广泛的应用。
光控开关光敏传感器可以作为光控开关的核心组件，通过监测光线的强弱控制电路的开关状态。
例如，在室内灯光自动控制系统中，光敏传感器可以感知到环境光线的强弱，当光线较暗时会自动打开灯光，提供良好的照明效果。
光电编码器光敏传感器在光电编码器中起着重要作用。
光电编码器可以将机械位移转化为电信号，通过检测光敏传感器的输出信号，可以精确地确定运动的位置和速度。
光电编码器广泛应用于工业自动化、机器人和数控设备等领域。
光学传感器工作原理
光学传感器工作原理光学传感器是一种利用光学原理来感知和检测物体的装置，广泛应用于工业自动化领域中。
本文将介绍光学传感器的工作原理，包括光学传感器的基本结构、工作方式、应用场景以及未来的发展趋势。
一、光学传感器基本结构与原理光学传感器基本由三个主要组件组成：光源、光学元件和光敏元件。
光源发出光信号，光学元件对光信号进行聚焦和改变光路，最后由光敏元件接收光信号并将其转化为电信号。
1. 光源：光源通常采用发光二极管（LED）或激光二极管（LD）。
LED具有低功耗、寿命长的特点，适用于大部分场景。
而LD则具有高亮度、狭窄光束的特点，适用于远距离探测或高精度测量。
2. 光学元件：光学元件包括透镜、反射镜等，用来控制光的发射和接收方向，聚焦光线，以及改变光的角度和形状。
通过调整光学元件的参数，可以实现不同工作距离和测量精度。
3. 光敏元件：光敏元件是将光信号转化为电信号的核心部件。
常见的光敏元件有光电二极管（PD）、光敏电阻（LDR）和光敏电容（LC）等。
其中，PD是应用最广泛的光敏元件，其内部光电效应可以将光信号转化为电流或电压信号。
光学传感器工作原理简单概括为：通过光源发出的光信号经过适当的光学元件处理后，照射到被测物体上，并通过光敏元件接收反射回来的光信号，再将其转化为电信号进行分析和处理。
二、光学传感器的工作方式光学传感器根据应用要求和测量对象的不同，有多种工作方式。
1. 透射式：透射式光学传感器通过检测光线是否受到遮挡或被物体吸收来实现测量。
当被测物体进入光束的路径时，光线会被阻挡或吸收，从而改变光敏元件接收到的光信号强度。
透射式传感器通常用于检测物体的存在、计数和位置变化等应用。
2. 反射式：反射式光学传感器通过检测光线是否被物体反射回来来实现测量。
光源和光敏元件位于同一侧，当物体靠近时，光线会被物体反射回来，进而改变光敏元件接收到的光信号强度。
反射式传感器通常用于检测物体的距离、颜色和形状等应用。
