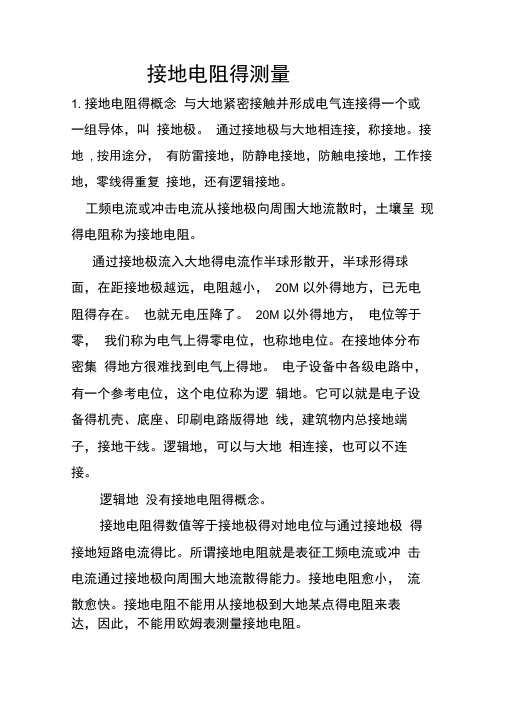

接地电阻的测量方法
接地电阻得测量1. 接地电阻得概念与大地紧密接触并形成电气连接得一个或一组导体，叫接地极。
通过接地极与大地相连接，称接地。
接地, 按用途分，有防雷接地，防静电接地，防触电接地，工作接地，零线得重复接地，还有逻辑接地。
工频电流或冲击电流从接地极向周围大地流散时，土壤呈现得电阻称为接地电阻。
通过接地极流入大地得电流作半球形散开，半球形得球面，在距接地极越远，电阻越小，20M 以外得地方，已无电阻得存在。
也就无电压降了。
20M 以外得地方，电位等于零，我们称为电气上得零电位，也称地电位。
在接地体分布密集得地方很难找到电气上得地。
电子设备中各级电路中，有一个参考电位，这个电位称为逻辑地。
它可以就是电子设备得机壳、底座、印刷电路版得地线，建筑物内总接地端子，接地干线。
逻辑地，可以与大地相连接，也可以不连接。
逻辑地没有接地电阻得概念。
接地电阻得数值等于接地极得对地电位与通过接地极得接地短路电流得比。
所谓接地电阻就是表征工频电流或冲击电流通过接地极向周围大地流散得能力。
接地电阻愈小，流散愈快。
接地电阻不能用从接地极到大地某点得电阻来表达，因此，不能用欧姆表测量接地电阻。
可以认为，接地电阻虽然具有直流电阻相同得量纲，但实际上就是土壤电阻率ρ与电容得比率乘以介电系数ε，因此，确切得说，接地电阻应称为接地阻抗。
同时，由于接地电阻R 含有电容 C 这一分量。
因此，测量时，不能使用直流电源。
也不宜使用功率表法来测量，用功率法得指示值只反映电阻分量。
而且一般功率表法得误差与功率因数COSΦ有关。
随着COSΦ得降低，误差较大。
接地电阻得阻抗角一般都就是在Φ =COS—1（0、5-0 、7）之间，因此，不宜使用功率表法来测量，因误差较大。
由此可见，接地电阻与一般导体得电阻R=Ρ l/S 得物理概念就是不一样得。
其值与土壤电阻率ρ与介电系数ε得乘积成正比，与电容 C 成反比，而与接地装置内部得引线长度无关。
2．测量方法1）测量原理接地装置工频接地电阻得数值，等于接地装置得对地电压与通过接地装置流入地中得工频电流得比值因此，测量接地电阻必须测量接地装置得对地电压与流入地中得工频电流接地装置得对地电压就是指接地装置与地中电流场得实际得零电位区之间得电位差。
接地电阻测量及操作问题与应对
接地电阻测量及操作问题与应对摘要：接地电阻测量对于保障人身安全、设备安全，防隐患于未然具有重要意义。
实际测量中，一般选用双地钉三级法测量接地极和距接地极20m远处之间的阻值，但可能会遇到测出的接地电阻阻值无穷大、测量时数值不稳无法读数、接地极与两根探针不能保持在一条直线上等问题，影响阻值结果的获取。
本文在明确接地电阻测量地点及测量方法的基础上，就测量常见问题进行梳理，旨在为实践操作提供一定借鉴。
关键词：接地电阻；双地钉法；三极直线法接地是确保电力系统可靠运行和人身安全的基础，当电力系统发生故障时，故障电流通过接地系统迅速泄入大地，将电位降低到接触电压和人体跨步电压安全值以下，且不会对设备造成二次损害，以保证人身安全和设备安全。
实践中，一般通过测量接地电阻阻值来判断该接地点是否良好，因此接地电阻测量在电力系统中是一项十分必要的检测。
一、接地电阻是什么？所谓接地，指的是在电力系统中，由于正常运行、防雷的需要和为了保障人身、设备的安全，将电力系统及其电气设备的某一部分与埋入大地中的金属导体相连接。
实践中，人们在建造房屋或者工作库房时，都会事先把角钢或者扁钢等金属件埋入2-3m的大地里，构成接地极；然后再通过扁钢或导线引出接地干线，与接地极相连；最后再从接地干线分出不同接地支线引入到房屋建筑内的每个房间或每个接地点。
接地极和接地线的总和，统称为接地装置。
一旦发生漏电现象，泄露电流就会顺着接地线汇入接地极流入大地，最后消散在大地无穷远处。
经接地装置流入大地的电流称为扩散电流，也称为入地电流。
所谓接地电阻，通俗来说就是扩散电流流到大地无穷远处这一路上的阻碍电阻之和。
机电设备发生漏电，扩散电流流到大地零电位这一过程的阻碍可以分为两大部分：第一部分为接地连接部分，是指从仪表、控制设备的接地端子到总接地板之间导体及连接点电阻的总和，称为连接电阻；第二部分为接地装置部分，包括接地极自身电阻、接地极与土壤的接触电阻及接地极到无穷远处的大地电阻之和（大地无穷远处为零电位点）。
接地电阻测量技巧
接地电阻测量技巧接地电阻测量技巧简介：接地电阻是指建筑物或设备的接地系统与大地之间的电阻。
它是衡量接地系统质量和安全性的重要指标。
良好的接地电阻可以有效保护人身安全和设备设施免受电击和雷击的侵害。
本文将介绍接地电阻的测量技巧，包括测量原理、仪器使用和误差分析等方面。
一、接地电阻测量原理接地电阻的测量是通过在接地系统上加上一定的测试电流，然后测量接地电压来计算的。
根据欧姆定律，电阻等于电压和电流之比。
具体测量原理如下：1. 加电流法：通过在接地系统注入一定电流，然后测量接地电压。
根据欧姆定律，接地电阻等于接地电压和测试电流之比。
2. 四线法：加电流法只适用于单个接地点的测量。
当接地系统存在多个接地点时，为了排除测量线路间的干扰和误差，需要采用四线法。
四线法通过在测量线路上引入两个辅助线路，可以准确测量接地电阻。
二、接地电阻测量仪器和步骤接地电阻测量需要使用特定的仪器和设备。
下面是常用的接地电阻测量仪器和测量步骤：1. 接地电阻仪：接地电阻仪是专门用于接地电阻测量的仪器。
它通常由测试电流源、电压测量装置和显示器等部分组成。
2. 测量步骤：a. 接地电阻仪的测试线分别连接到被测接地系统和测试电源。
b. 设置测试电流和测量范围。
c. 按下仪器的测试按钮开始测量。
d. 等待测量完成，读取接地电阻值。
三、接地电阻测量误差分析接地电阻测量可能会受到一些误差的影响，因此在测量过程中要注意以下因素：1. 电流注入：电流注入不均匀或不稳定会导致测量误差。
因此，在测量前要确保电流注入稳定，并通过多次测量取平均值来提高准确性。
2. 测试线路长度：测试线路长度越长，线路电阻越大，测量值越大。
因此，要尽量缩短测试线路，减小线路电阻的影响。
3. 地壤电阻：地壤电阻是指大地表层土壤的电阻。
不同地壤电阻对测量结果会产生影响。
为了减小地壤电阻的影响，可以在测量点处加上较好的接地物电极。
四、总结和回顾通过本文的介绍，我们了解到接地电阻测量的原理、仪器使用和误差分析等关键要点。
接地电阻测试方法(图解)
接地电阻国家标准建筑物接地电阻的要求依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求，第条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。
本规范第.条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求，第条：每根引下线的冲击接地电阻不宜大于30Ω。
第条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第条：在电缆与架空线连接处，应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。
第条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。
第条：危险区域应采取相应的防静电措施。
凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。

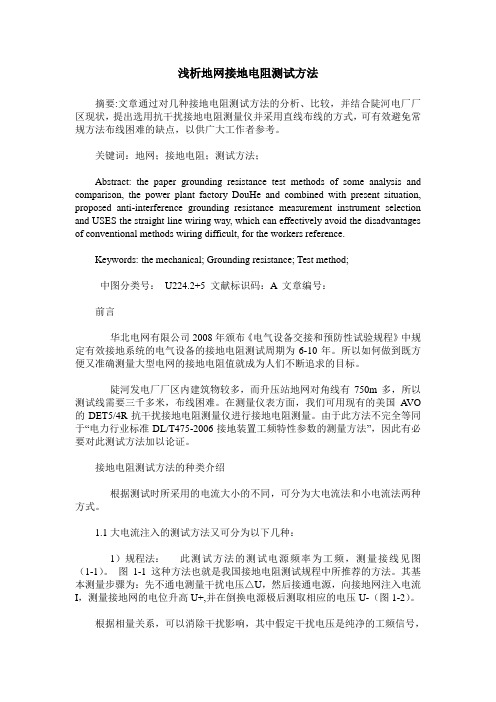

浅析地网接地电阻测试方法
浅析地网接地电阻测试方法摘要:文章通过对几种接地电阻测试方法的分析、比较，并结合陡河电厂厂区现状，提出选用抗干扰接地电阻测量仪并采用直线布线的方式，可有效避免常规方法布线困难的缺点，以供广大工作者参考。
关键词：地网；接地电阻；测试方法；Abstract: the paper grounding resistance test methods of some analysis and comparison, the power plant factory DouHe and combined with present situation, proposed anti-interference grounding resistance measurement instrument selection and USES the straight line wiring way, which can effectively avoid the disadvantages of conventional methods wiring difficult, for the workers reference.Keywords: the mechanical; Grounding resistance; Test method;中图分类号：U224.2+5 文献标识码：A 文章编号：前言华北电网有限公司2008年颁布《电气设备交接和预防性试验规程》中规定有效接地系统的电气设备的接地电阻测试周期为6-10年。
所以如何做到既方便又准确测量大型电网的接地电阻值就成为人们不断追求的目标。
陡河发电厂厂区内建筑物较多，而升压站地网对角线有750m多，所以测试线需要三千多米，布线困难。
在测量仪表方面，我们可用现有的美国A VO 的DET5/4R抗干扰接地电阻测量仪进行接地电阻测量。
由于此方法不完全等同于“电力行业标准DL/T475-2006接地装置工频特性参数的测量方法”，因此有必要对此测试方法加以论证。
浅议接地电阻的测量原理和方法
浅议接地电阻的测量原理和方法摘要接地电阻的测量是检验接地系统接地效果的重要指标，为正确地掌握测量方法，客观地测量接地电阻值，本文探讨接地电阻的测量原理和测量方法，供广大防雷技术服务人员参考。
关键词接地电阻；测量；原理；方法；探讨接地电阻是接地系统的主要技术参数，是衡量防雷装置工程质量的重要指标，理论上是接地电阻越小，泄流越快，落雷物体高电位保持时间就短，以至于对电气安全的干扰时间越短、幅值越小，跨步电压和接触电压也越小，相对来说防雷接地系统效果越好。
接地电阻的测量是检验接地系统接地效果的重要措施，为正确地掌握测量方法，客观地测量接地电阻值，本文对接地电阻的测量原理和测量方法以及测量中应注意的事项进行了探讨，供广大防雷技术服务人员和施工人员参考。
1接地电阻测量的原理1）接地电阻的组成。
接地电阻实质上是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括四部分组成：①接地线的电阻；②接地极的自身电阻；③接地极的表面与其所接触土壤之间的接触电阻；④当电流由接地体流入土壤后，土壤所呈现的电阻值为散流电阻。
其中③、④占接地电阻的绝大部分。
2）冲击接地电阻与工频接地电阻值的换算。
接地电阻分为冲击接地电阻和工频接地电阻。
冲击接地电阻是指通过接地极流入地中冲击电流求得的接地电阻；工频接地电阻是指通过接地极流入地中工频交流电流求得的接地电阻。
在日常防雷接地检测中所测得的接地电阻数值一般是工频接地电阻数值。
为了便于衡量其接地电阻是否符合规范的要求，冲击接地电阻与工频接地电阻值的换算计算公式为：RG=ARi式中RG是工频接地电阻（Ω）；Ri是所要求的接地装置冲击接地电阻（Ω）；A是换算系数，其数值按GB50057-1994（2000年版）附录三确定。
3）测量电流的选择。
在接地体流过的电流一般有两种：交流故障电流和雷电流。
只有当接地体流过故障电流或雷电流（冲击电流）时，才能完全真实反映出接地电阻的大小，但是从工程观点来看，那是不现实的。
接地电阻的测量方法以及应该注意的问题
接地电阻的测量方法以及应该注意的问题接地电阻是指将电气设备的金属外壳或机身与地面或其他适当接地点连接起来，用来保护人身安全和设备正常运行的一种安全设施。
在测量接地电阻时，需要使用合适的测量方法并注意一些问题，以确保测量结果的准确性和安全性。
首先，常见的测量接地电阻的方法有三线法和四线法。
三线法适用于较小的接地电阻测量范围，其原理是通过测量接地线两端的电压降和通电电流来计算接地电阻。
四线法则适用于较大的接地电阻测量范围，通过在测量线路上引入两根探头来消除线路电阻对测量结果的影响，从而提高测量的准确性。
在进行接地电阻测量时，需要注意以下几个问题。
首先，应选择合适的测量仪器，确保其测量范围覆盖待测接地电阻的数值范围。
其次，设备的接地线和测量线路应保持干燥、清洁，避免接地电阻增加或测量结果出现偏差。
再次，测量时要确保仪器和线路的连接牢固可靠，以防止测量时产生电流或电压的泄漏。
另外，应保证测量环境的稳定性，避免存在较强的电磁干扰或其他干扰源，以免干扰测量结果的准确性。
此外，应注意安全问题。
在进行接地电阻测量前，务必确认设备与电源的断开，确保测量环境的安全。
同时，操作人员应正确使用测量仪器，避免接触裸露的电极或导线，以免触电。
在进行高压接地电阻测量时，应遵守相关安全规范，采取好用的绝缘手套和其他防护措施。
总之，测量接地电阻的方法要根据具体情况选择，同时需注意合适的测量仪器及线路连接的可靠性。
在测量过程中，保持设备和线路清洁干燥，并确保测量环境的稳定性。
最重要的是，注重安全问题，确保操作人员的个人安全。
通过正确的测量方法和注意事项，能够准确测量接地电阻并保障设备的安全运行。
接地电阻测试中的若干问题研究
电子科技接地电阻测试中的若干问题研究作者/张庭炎、谭胜淋、夏玫，深圳远征技术有限公司摘要：在通信站接地系统中，接地电阻的大小会对防雷器泄放效果产生直接的影响，也关系着系统火线出现对地短路过程中，系统断路器是不是能够做到及时将电路断开。
因此，如何有效进行接地电阻测试关系着通信网络设备能否稳定运行。
本文结合接地电阻测试常用仪器，探讨了接地电阻测试中所面临的常见问题及解决对策，以供参考和借鉴。
关键词：接地电阻；测试；若干问题对于通信站而言，无论是新建，还是改造、扩建，都需 要对其地网接地电阻加以科学测量，确保其电阻值满足设计 的要求，当然，对于B经正常运行的通信站，为了确保维护 过程的可靠性，还需要及时对接地电阻值动态变化情况进行 检测，避免由于外界环境、腐蚀等问题引发电阻值增加。
因 此，如何科学地测试接地电阻是该领域工作人员普遍关注的 问题。
1•接地电阻检测仪器及原理分析为了有效检测接地电阻值，常常利用接地电阻测试仪器 仪表，这是通信站地网维护、检查不可或缺的关键设备之一，也是确保接地良好的重要仪器，由其对于通信交换机等通信 网络精密度要求较高的设备而言，更加如此。
对于接地电阻检测设备而言，其所试用的地线往往包括 工作地、防雷地、保护地、通信信号地等，一般要求其接地 电阻必须尽量小。
对于设备接地电阻而言，主要涉及到设备 内部到通信基站地线排连线电阻、总地线排与接地粧之间的 连线电阻、接地粧和地间连接电阻等。
具体而言，地阻具有 可变性，其他电阻通常小于1欧，对于其测量值范围而言，通常在低值电阻范畴内，因此确保仪表精确度+分关键，需 要定期对测试仪表加以校准。
对于低值电阻而言，其检测方法较多，主要包括微欧表、电压-电流表、数字检测等方法，其中，使用最多的是电压-电流表检测法。
检测过程中往往采用10A以上的较大电流，若待测电阻为0.01欧，则^压降仅有100 mV,因此检测 时采用安培表、毫伏表。
检测过程中需要关注待测电阻的功 耗情况，对于允许功率情况而言，必须尽可能地采用较大的 电流，这样可以检测到足够的压降，还要确保通过毫伏表电 流量远远低于通过R x的电流量。
接地电阻测试的5种方法
【安规测试】接地电阻测试的5种方法随着时间的推移，具有高湿度和含盐量以及高温的腐蚀性土壤会降低接地棒及其连接。
因此，虽然初安装时接地系统的接地电阻值较低，但如果接地棒被腐蚀，接地系统的电阻会增加。
接地测试仪是帮助您保持正常运行时间不可或缺的故障排除工具，建议至少每年检查一次所有接地和接地连接，作为正常预测性维护计划的一部分，如果在这些定期检查期间测量的电阻增加超过20％，技术人员应调查问题的根源并通过更换或添加接地棒的接地棒进行校正以降低电阻。
什么会影响接地电阻？四个变量影响地面系统的接地电阻：接地电极的长度或深度; 接地电极的直径; 接地电极的数量和接地系统的设计。
1、接地电极的长度/深度更深地驱动接地电极是降低接地电阻的非常有效的方法，土壤的电阻率不一致，可能无法预测，通过使接地电极的长度加倍，电阻水平通常可以再降低40％。
例如，在由岩石组成的区域中，有时不可能更深地驱动接地棒。
在这些情况下，包括接地水泥的替代方法是可行的。
2、接地电极的直径增加接地电极的直径对降低电阻的影响非常小，例如，您可以将接地电极的直径加倍，并且您的电阻仅会降低10％。
3、接地电极数量使用多个接地电极提供了另一种降低接地电阻的方法，一个以上的电极被驱动到地中并且并联连接以降低电阻，为了使附加电极有效，附加杆的间距必须至少等于从动杆的深度，接地电极的影响范围将相交，如果没有适当的间距，电阻将不会降低。
五种接地电阻测试方法：1、单一接地电极设备的接地电阻测需要指出的是，一切的电气装置测试标准都是引证2地桩法，这是一种既准确又安全的接地电阻丈量办法，由北京海洋兴业科技股份有限公司供给。
丈量原理包括运用一个恰当的电源G注入一个交流电流（I），经过辅佐电极H并回到接地电极E。
接地电极E和大地上电势为0的点之间的电压运用另一个辅佐电极S测得。
然后可以经过分隔的电压丈量和稳定的电流注入计算出电阻。
2、3极测量办法(62%法）这个办法需求运用2个辅佐电极（或"地粧")来注入电流并供给0V电势参阅，两个辅佐电极的方位关于被测接地电极E(X)是至关重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信局站地网接地电阻测量方法新探讨
中国电信股份有限公司广州研究院 中国电信集团电源维护技术支撑中心
赖世能
1. 引言
通 信设备系统需要具有工作接地、保护接地和防雷防静电接地等，现在普遍的做法是采用联合接地方式。联合接地的本
质是各种接地系统都接在一个公共接地平台（联 合地网）上面，但地面上各种接地系统与联合接地平台的连接点可能是多个。
地网的接地电阻值是通信局站内各种通信设备防雷保护的一个关键指标，虽然不能说接 地电阻越小防雷效果就越好，但接地电
阻过大，肯定会对雷电流泄放入地不利，导致地网地位显著上升。根据通信局站地网的维护规程，每年需要对局站地网进行两 次
以上的测试，但由于很多局站位于建筑密集的老城区，按照传统三极电流－电压测试方法需要在局站外寻找一大块开阔地，并向
局站外拉40米以上的测试线，受现场条件限制，且测试工作量很大，很难开展这方面的测量工作，所以各地都积极探索更简便、
准确的测试方法。本文提出一种利用通信局站现有资源进行地阻测试的新方法，抛砖引玉，供大家参考。
2. 几种经常采用的地阻测试方法介绍
2.1. 三极电流－电压测试方法
（1）在地网外选取一块大开阔地，而且中间基本没有建筑物和只有少量孤立小型建筑物。
（2）选择在开阔地中的一个方向上拉测试线，形成电流电极和电压电极。要求该方向上不得有地下金属管道。
（3）测量仪表说明一般按20/40米方法设置电压和电流电极，需要用到40米的开阔地；但从实际地网测量来说，一般要求电流
极与局站地网中心的距离应为地网等效直径的5倍以上，所以实际测试最远点在100米以外才行。
（4）该方法所使用仪表有普通摇表和数字化仪表二种，但由于都受到测试环境限制和测试工作量大的影响，数字化表并没有体
现出优势。
电压极
电流极
局站地网
三极电流－电压法接线图
A
V
2.2. 卡钳测试方法
（1） 需要在局站地网外寻找一个参考接地点，且该接地点与局站地网之间不能有金属管道联系。
（2） 该参考接地点的地阻应非常小，相对通信局站地网地阻来说，应可以忽略不计。
（3） 拉金属导线将局站地网接地点与参考地网接地点连接起来，应卡钳卡在导线上，测量其环组（R=R通＋R线＋R参），当R
线＋R参《R通 时，近似将R=R通
。当局站地网与参考地网相距不远时，还应考虑他们的互电阻修正。
局站地网
卡钳法接线图
V
参考地网
卡钳
2.3. 工频大电流注入法
这个方法电力部门经常采用（他们容易具备这个条件）。就是向地网中通以数十安以上的工频大电流，在地网上产生大工频
压降。在与电流导线相反的方向上，选一个远离被测地网（相隔约1000米以上）的接地点做无穷远参考电位点，拉电压测试线，
所测得被测地网的电压V降除以电流I，就是地网工频接地电阻R。
A
V
图3工频大电流注入法接线示意图
电位参考地
被测地网
电流源头地网
电源
2.4. 存在问题分析
（1） 三极电流－电压测试法
A 由于局站所在地方很难找到理想的大片开阔平地，加上城市地下金属管道分布密集，对测试结果影响非常大。
A 每次测量要在局外放收2条长电线，需要多人配合，工作量较大，不太适合维护测试工作。
（2） 卡钳测试方法
A 很难在通信局外附件找另一个独立于局站地网的参考地网。
A 若参考地网地阻值偏大，以致接近或超过被测局站地网地阻值，则用环阻值代替局站地网阻值，会带来严重误差。
A 同样，测试时需要放收一段长导线，工作量较大。
（3） 工频大电流注入方法
A 需要对地网产生工频大电流，通信局站的电力系统很难满足这个要求。
A 要在1km外设置地电位参考点，并布置长距离电位测量线，也有不少困难，工作量也非常大。这样的方法通信维护部门偶尔
测试一次尚可，每年都测试肯定不可能。
3. 一种新的通信局站地网地阻维护测试方法——电缆网络测试法
3.1. 基本思路
（1） 考虑到一些旧城区的老局机楼所处环境建筑密集，一方面要远距离拉测试线很困难，另一方面地下金属管线纵横交错，
用地阻摇表或数字化地阻仪表按三极电流－电压法的测试结果很不理想。
（2） 每次测试需要放收数十甚至上百米的电线，费时费力，工作量大，效率低下。
（3） 本方法另辟蹊径，直接利用通信局站最丰富的市话电缆线路资源，用市话电缆和交接箱作为测试线路固定下来，可以
将线路拉得很远，可以测出较真实得结果。
（4） 若能将测试线路和交接箱接地点固定下来，以后再次测试仅需要在机房内调换几次测试线头就可以完成，非常快速简
便。
交接箱1
交接箱2
Ω
图4 电缆网络测试法的接线示意图
局站地网
Ω
Ω
电缆2
电缆1
交接箱1地网
交接箱2地网
3.2. 实施方法
（1） 从通信局站中的MDF架找出两条市话电缆和两个交接箱：选择条件是，一、电缆去向不同，二、交接箱离局站100米
至2公里内，太近或太远都不理想。
（2） 改造交接箱原有接地地网，打下多根角钢或圆钢管甚至填埋降阻剂，力争交接箱接地电阻小于20欧姆。
（3） 若市话电缆的金属护套层中间没有断开（从MDF一直延伸到交接箱），则在交接箱处将电缆金属护套做接地处理；若
金属护套在路途中间有断开点，则选1对或多对市话芯线代替金属护套在交接箱处引出做接地处理。
（4） 若使用电缆金属护套做测量导线，则MDF架的电缆金属护套原接地线应断开，接入地阻测试仪表，再接地；若使用电
缆芯线做测量导线，则在电缆芯线与MDF地之间串入地阻测试仪表。
（5） 测量原理：
利用高精度的地阻测试仪，分别测量不同交接箱地对MDF地的环阻，再测量两个交接箱之间的环阻，进行计算。
R环1＝ R局＋RJ1＋R
线1
R环2＝ R局＋RJ2＋R
线2
R环12＝ RJ1＋R线1＋RJ2＋R
线2
所以 R局＝(R环1＋R环2－R环12)/2
若交接箱距通信局站比较近时，还应考虑二者之间互电阻因素R’=2 πσ/L，进行适当修正。
3.3. 测试仪表要求
仪表精度必须满足这种测量方法的需要。从现场测试经验看，需要有高精度的地阻仪：
显示位数：3位半或4位半以上：若测量1Ω以上地阻地网，需要显示199.9Ω；若测量1Ω以下地阻地网，需要显示199.99Ω。
â 测量阻值范围：200Ω以上。
â 分辨率：10mΩ以上。
â 测量精度：高于1％，越高越好。
â 测量滤波能力：f0±10Hz 具有50Hz及其谐波以外的带通滤波。
â 误差规律：随机误差小，读数偏移允许有一定方向性。
â 测试电压幅值：20V以上。
â 测试电压频率：偏离工频50Hz及其谐波频率。
â 测量电流：20mA以上。
3.4. 实际测试结果
通过对三个通信局站地网的实际测试，对比普通电流电压法和电缆网络法的接近程度见下表。
地网 仪表 方法 结果 说明
地网1 普通摇表 三极电流电压法 0.15Ω 测试结果比较接近
HT234E地阻仪 电缆网络法 0.25Ω
GEX地阻仪 电缆网络法 0.3Ω
地网2 普通摇表 三极电流电压法 1.6Ω 测试结果比较接近
HT234E地阻仪 电缆网络法 1.8Ω
地网3 普通摇表 三极电流电压法 0.3Ω 地电干扰大，电缆线
路长，测试误差过
大。
HT234E地阻仪 电缆网络法 －1Ω至1.5Ω
3.5. 现场试验体会
（1） 仪表性能指标十分重要，目前一般进口地阻仪很难满足这种特殊要求，需要进一步改进仪表。
（2） 利用现有进口数字化地阻仪测试，一般来说，对一些地阻大的局站，测试结果的准确性比较高，而对地阻小的局站，
误差可能比较大。
（3） 若有条件，多布置几个交接箱的电缆接地，测出多组结果进行平均，准确性会高一些。
（4） 测量电缆线和交接箱的接地处置应长期保留，以后每次测试都是在这个线路环境中进行，一方面测试工作量大大减少，
另一方面，每年的测试结果具有对比性，对地网的阻值变化有把握。
4. 小结
通 信局站地网接地电阻的测试是一个老大难问题，到目前为止，似乎还没有很好的解决方法。这里所提电缆网络测试法，是在
充分利用通信局站丰富的缆线和交接箱资 源的基础上，力争同时解决提高测量准确性和减少测量工作量两个问题，笔者认为不
失为一种通信局站地网定期维护测试的方法，供相关部门参考。
有任何观点请电邮至 editor@e-engineer.com.cn
返回
