-电路动态分析专题
电路动态分析专题

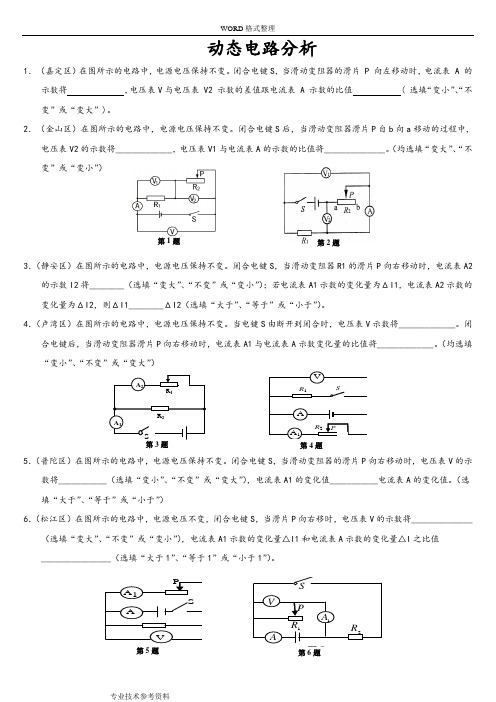

WORD格式整理 专业技术参考资料 动态电路分析
1．（嘉定区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片 P 向左移动时，电流表 A 的示数将 ，电压表V与电压表 V2 示数的差值跟电流表 A 示数的比值 ( 选填“变小”、“不变”或“变大”)。 2．（金山区）在图所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器滑片P自b向a移动的过程中，电压表V2的示数将_____________，电压表V1与电流表A的示数的比值将______________。（均选填“变大”、“不变”或“变小”）
3．（静安区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器R1的滑片P向右移动时，电流表A2的示数I2将________（选填“变大”、“不变”或“变小”）；若电流表A1示数的变化量为ΔI1，电流表A2示数的变化量为ΔI2，则ΔI1________ΔI2（选填“大于”、“等于”或“小于”）。 4．（卢湾区）在图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电压表V示数将_____________。闭合电键后，当滑动变阻器滑片P向右移动时，电流表A1与电流表A示数变化量的比值将_____________。（均选填“变小”、“不变”或“变大”）
5．（普陀区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将___________（选填“变小”、“不变”或“变大”），电流表A1的变化值___________电流表A的变化值。（选填“大于”、“等于”或“小于”） 6．（松江区）在图所示的电路中，电源电压不变，闭合电键S，当滑片P向右移时，电压表V的示数将______________（选填“变大”、“不变”或“变小”），电流表A1示数的变化量△I1和电流表A示数的变化量△I之比值________________（选填“大于1”、“等于1”或“小于1”）。
专题11 闭合电路U-I图像和功率问题、电路动态分析、故障分析(解析版)
高二物理期末综合复习（特训专题+提升模拟）专题11 闭合电路U -I 图像和功率问题、电路动态分析、电路故障分析一、闭合电路U -I 图像和功率问题1．如图甲所示，电动势为E ，内阻为r 的电源与R =6Ω的定值电阻、滑动变阻器R p 、开关S 组成闭合回路。
已知滑动变阻器消耗的功率P 与其接入电路的有效阻值R p 的关系如图乙所示。
下述说法中正确的是（ ）A ．图乙中R x =15ΩB ．电源的电动势E =10V ，内阻r =4ΩC ．滑动变阻器消耗功率P 最大时，定值电阻R 也消耗功率最大D ．调整滑动变阻器R p 的阻值，可以使电源的输出电流达到1.25A 【答案】B【详解】B ．由图乙知，当10ΩP R R r =+=时，滑动变阻器消耗的功率最大，6ΩR =时，则4Ωr =最大功率()22.5W 4E P R r ==+解得10V E =，B 正确； A ．滑动变阻器的阻值为5Ω与阻值为R x 时消耗的功率相等，有22()()P x P x E ER R R R r R R r=++++解得20Ωx R =，A 错误；C ．当回路中电流最大时，即0P R =时定值电阻R 消耗的功率最大，C 错误；D ．当滑动变阻器P R 的阻值为0时，电路中电流最大，最大值为10A=1A 64m E I R r ==++则调整滑动变阻器R p 的阻值，不可能使电源的输出电流达到1.25A ，选项D 错误。
故选B 。
2．如图甲所示的电路中，定值电阻04ΩR =。
可变电阻R 的功率随自身阻值变化的函数关系如图乙所示，由此可知（ ）A ．电源电动势2V E =B ．内阻43r =ΩC ．增大R ，电源效率增大D ．增大R ，电源效率可能增大，也可能减小 【答案】C【详解】AB ．将定值电阻0R 与电源看成新的电源，当新的电源内阻与可变电阻R 的阻值相等时，可变电阻R 的功率最大，新的电源的输出功率最大，则有002ΩR rR r R ==+解得4Ωr=由功率的定义可知，此时流过可变电阻的电流为R 1A I =其两端电压为R R 2V U I R ==干路电流为RR 01.5A U I I R =+=根据闭合电路欧姆定律有2V 1.5A 4Ω8V E U Ir =+=+⨯=端，AB 错误；CD ．电源效率IU U IE E η==，00ErU E Ir E RR r R R =-=-++增大R ，路端电压增大，电源效率增大，C 正确，D 错误。
人教版高中物理-有答案-人教版物理选修3-1第九章专题：电路的动态分析、故障分析和含容电路问题
人教版物理选修3-1第九章专题：电路的动态分析、故障分析和含容电路问题一、多选题。
1. 如图所示的电路中，闭合开关S，当滑动变阻器R的滑片P向上移动时，下列说法中正确的是（）A.电流表示数变大B.电压表示数变小C.电阻R0的电功率变大D.电源的总功率变小2. 湿敏电阻是利用湿敏材料吸收空气中的水分而导致本身电阻值发生变化这一原理而制成的，当湿度增加时，湿敏电阻的阻值会减小，常用于制作湿度传感器．在室内设计如图所示电路，当周围环境的湿度增加时（）A.电灯L变暗B.电流表的示数变大C.流过湿敏电阻的电流变大D.电源的总功率变小3. 如图所示，平行金属板中带电质点P原来处于静止状态，不考虑电流表和电压表对电路的影响，R1的阻值和电源内阻r相等，当滑动变阻器R4的滑片向b端移动时，则（）A.R3消耗的功率逐渐减小B.电流表读数减小，电压表读数增大C.电源的输出功率逐渐增大D.质点P将向上运动4. 将阻值为非线性变化的滑动变阻器R2接入图甲的电路中，移动滑动变阻器滑动触头改变接入电路中的电阻丝长度x（x为图中a点与滑动触头之间的距离），定值电阻R1两端的电压U1与x间的关系如图乙所示，a、b、c为滑动变阻器上等间距的三个点，电路中的电流表和电压表均为理想电表，当滑动触头从a点移动到b点和从b点移动到c点的这两个过程中，下列说法正确的是（）A.电流表A的示数变化量相等B.电压表V2的示数变化量不相等C.从a点到b点电阻R1的功率变化量较大D.电源的输出功率都不断增大5. 如图甲所示电路中，闭合开关S，当滑动变阻器的滑动触头P向下滑动的过程中，四个理想电表的示数都发生变化．图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况．以下说法正确的是（）A.图线a表示的是电压表V3的示数随电流表示数变化的情况B.图线c表示的是电压表V2的示数随电流表示数变化的情况C.此过程中电压表V1示数的变化量ΔU1和电流表示数变化量ΔI的比值变大D.此过程中电压表V3示数的变化量ΔU3和电流表示数变化量ΔI的比值不变6. 如图所示电路中，电源电动势为E，内阻为r，定值电阻的阻值R1=r，当滑动变阻器R2的滑片向右滑动过程中，理想电流表A1、A2的示数变化量的绝对值分别为ΔI1、ΔI2，理想电压表示数变化量的绝对值为ΔU．下列说法中正确的是（）A.电压表V的示数减小B.电流表A1、A2的示数均减小C.ΔU与ΔI1的比值等于电源内阻rD.电源的输出功率逐渐增大7. 在如图所示的电路中，电源的电动势为E，内阻为r，灯泡L的电阻大于电源的内阻r．闭合开关S，在滑动变阻器的滑片由a向b移动的过程中，下列各物理量的变化情况正确的是（）A.电流表的读数减小B.灯泡L变亮C.电源输出功率先减小后增大D.电压表的读数先增大后减小二、选择题。
20.动态电路分析——专项训练
动态电路分析——专项训练1. (2018安徽17题)(2分)图中电源电压保持6 V不变，灯泡L标有“6 V 6 W”字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是( )A. 灯泡两端的电压不断增大B. 通过灯泡的电流不断减小C. 灯泡消耗的电功率不断减小D. 灯泡消耗的电功率恒定不变2. (2018广安9题)(1.5分)如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是()A. 灯泡发光变亮B. 灯泡发光变暗C. 电流表示数变大D. 电压表示数变小3. (2018泸州19题)(3分)如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当开关闭合后，滑动变阻器的滑片P由b端向a端滑动的过程中，下列说法正确的是()A. 电压表示数变小，电压表与电流表示数的乘积变小B. 电压表示数变大，电压表与电流表示数的比值不变C. 电流表示数变小，电压表与电流表示数的比值变大D. 电流表示数变大，电压表与电流表示数的乘积不变4. (2018十堰27题)(2分)如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时()A. 电压表示数与电流表示数比值变大B. 电压表示数与电流表示数比值变小C. 电流表示数变大，电压表示数变大D. 电流表示数变大，电压表示数变大5. (2018滨州10题)(3分)在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为()A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数不变D. 电流表的示数变小，电压表的示数变小6. (2018自贡17题)(2分)如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是()A. 灯泡L变亮B. 电压表示数变大C. 电流表示数变小D. 电路消耗的总功率变大7. (2018铜仁18题)(2分)如图所示的电路中，闭合开关S，将滑动变阻器的滑片P向左滑动时，则下列说法正确的是()A. 电流表的示数减小B. R1的电功率一定增大C. 电路的总电功率一定减小D. 电压表的示数增大8. (2018泰州32题)(2分)如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是()A. 滑片P向右移动，表示数变大，表示数不变B. 滑片P向右移动，表示数变小，表示数变大C. 滑片P向左移动，表示数变小，表示数变大D. 滑片P向左移动，表示数变大，表示数不变9. (2018凉山州20题)(2分)如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法中正确的是()A. 电压表的示数不变，电流表的示数变小B. 电压表的示数变大，电流表的示数变大C. 电流表的示数和电流表的示数同时变小D. 电流表的示数和电流表的示数同时变大10. (2018株洲12题)(2分)在如图所示的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI.下列分析正确的是()A. ΔUΔI变大 B.ΔUΔI变小 C.ΔUΔI不变 D.ΔUΔI先变小后变大11. (2018鄂州23题)(2分)小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路．实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是()A. 若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大B. 若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变C. 若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变D. 若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大12. (2018锦州7题)(2分)如图所示，R1是定值电阻，R是滑动变阻器，闭合开关后，滑片P由a端滑到b端时，电压表示数会________(选填“变大”、“变小”或“不变”)，电压表与电流表示数比值________(选填“变大”、“变小”或“不变”)．13. (2018上海8题)(2分)在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中()A. 电压表的示数变小B. 电流表的示数变大C. 电压表示数与电流表示数的比值变大D. 电压表示数与电流表示数乘积变大 14. (2018徐州10题)(2分)如图所示电路中，电源电压保持不变，先闭合开关S 1，观察电流表、电压表的示数；再闭合开关S 2、S 3，电表示数的变化情况正确的是( )A. 电流表示数变大，电压表示数变大B. 电流表示数变小，电压表示数变小C. 电流表示数变大，电压表示数变小D. 电流表示数变小，电压表示数变大15. (2018长沙26题)(3分)如图，电源电压和灯的电阻保持不变，先闭合S 1，灯L 正常发光，电流表有示数，再进行下列操作后．判断正确的是( )A. 同时闭合S 1、S 2，电流表示数变大，灯变亮B. 同时闭合S 1、S 3，电流表示数变大，灯的亮度不变C. 同时闭合S 1、S 3，电压表示数不变D. 断开S 1，只闭合S 2，电流表、电压表示数都变大16. (2018乐山15题)(2.5分)如图所示，电源电压为U ，有两只完全相同的灯泡L 1、确的是( )L 2，当只闭合S 2时，电流表示数为I ，则下列说法正A. 只闭合S 1、S 2时，电流表示数为I 2B. 只闭合S 2、S 3时，电流表示数为IC. 只闭合S 2、S 3时，电压表示数为UD. 只闭合S 1、S 2时，电压表示数为U 217. (2018福州20题)(2分)如图所示，电源电压不变，先闭合开关S ，待电路稳定后再闭合开关S 1，电流表的示数________，电压表示数与电流表示数的乘积________(均选填“变大”、“变小”或“不变”)． 18. (2018 岳阳11题)(3分)如图是自动测定油箱内油量的装置图，其中R ′是一定值电阻，R 是弧形变阻器，它的金属滑片P 是杠杆的一端，下列判断正确的是( )A. 油量表是由电压表改装而成的B. R 和R ′在电路中是并联的C. 油位越高，通过R 的电流越大D. 油位越低，R 两端的电压越小19. (2018眉山43题)(3分)在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，滑动变阻器PB 段电阻为R 1，当闭合开关S 后，下列说法正确的是( )A. 电路中电流表的读数随拉力的增大而减小B. 电路中电压表的读数随拉力的增大而减小C. 滑动变阻器PB 段R 1的阻值拉力增大而减小D. 把电压表改成拉力计时表盘刻度均匀20. (2018孝感9题)(3分)(多选)如图甲所示的电路中，电源电压保持不变，R是定值电阻，R1是一个由半导体材料制成的热敏电阻，其阻值随温度变化曲线如图乙所示．则()A. 温度升高时，电流表示数减小B. 温度降低时，电路消耗的总功率减小C. 电流表可以改装成温度计D. 电压表可以改装成温度计21. (2018三明21题)(2分)如图所示的是某地下停车场烟雾报警器的简化原理图．电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警．当有烟雾遮挡射向光敏电阻及的激光时，电压表示数__________(选填“增大”、“减小”或“不变”)；要使报警器在浓度更低的烟雾下报警，R0应选用________(选填“更大”或“更小”)阻值的电阻．22. (2018玉林15题)(3分)如图所示，电源电压恒为5 V，电压表的量程为0～3 V，电流表的量程为0～0.6 A，滑动变阻器的规格为“20 Ω 1 A”，灯泡标有“3 V 1.8W”字样．闭合开关，在电路安全的情况下(不考虑灯丝电阻的变化)，则下列说法中正确的是()A. 滑动变阻器的电阻允许调节的范围是0～20 ΩB. 电流表示数的变化范围是0.1 A～0.6 AC. 电压表示数的变化范围是1.5 V～3 VD. 灯泡的最小功率是0.2 W23. (2018通辽15题)(3分)如图，电源电压18 V保持不变，电流表量程是0～0.6 A，电压表量程是0～15 V，小灯泡上标有“6 V 3 W”字样．要求：开关闭合后两个电表的示数不超过所选量程，且灯泡两端电压不允许超过额定电压(灯丝电阻不变)．则下列说法正确的是()A. 滑动变阻器的滑片向左移动时，电流表和电压表示数都变大B. 当电流表示数为0.4 A时，电压表示数为12 VC. 该电路的最大功率为9 WD. 滑动变阻器允许调节的范围是18 Ω～60 Ω24. (2018眉山44题)(3分)如图甲所示，电源电压不变，R1＝15 Ω，滑动变阻器R2标有“5 Ω 1 A”字样．当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.3 A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3 V；如图乙是灯泡的电流－电压图像，下列说法正确的是()A. 当R2的滑片P在b端且只闭合开关S、S2时，灯泡的功率为1.8 WB. 电源电压3 VC. 灯泡正常发光时，灯丝电阻是5 ΩD. 只闭合开关S、S1时，电压表的示数变化范围：1.5 V～6 V25. (2018攀枝花12题)(3分)如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示．则下列判断正确的是()A. 电源电压为10 VB. 定值电阻R1的阻值为20 ΩC. 滑动变阻器R2的阻值变化范围为0～10 ΩD. 变阻器滑片在中点时，电路消耗的总功率为1.8 W26. (2018重庆A卷7题)(3分)如图所示电路，电源电压恒为6 V，定值电阻R1为10 Ω，滑动变阻器R2的规格为“20 Ω0.5 A”，电压表量程为0～3 V，电流表量程为0～0.6A．则()A. 电压表测量的是电阻R1两端的电压B. 当变阻器R2的滑片P向左移动时，电压表的示数变小C. 为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2 Ω～10 ΩD. 当变阻器R2接入电路中的阻值是8 Ω时，通电1 min电阻R1产生的热量是53.3 J27. (2018西宁13题)(2分)如图所示电路，电源电压为12 V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4 V；当滑片P置于变阻器的b端时，电压表的示数变化了2 V，在10 s内定值电阻R1产生的热量为60 J．则下列结果正确的是()A. 电路中的最小电流为1.5 AB. 滑片P在中点时，9 s内滑动变阻器R消耗的电能为60 JC. R先后两次消耗的电功率之比为8∶9D. R1先后两次消耗的电功率之比为4∶328. (2018南京12题)(2分)如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中()A. 电路总功率的最小值为1.8 WB. 电路总功率的最大值为5.4 WC. 定值电阻电功率的最小值为1.35 WD. 定值电阻电功率的变化为4.05 W。
专题三：动态电路辅导教案2024-2025学年学年人教版物理九年级
专题三：动态电路辅导教案 20242025学年学年人教版物理九年级我设计的这节课的主题是“动态电路”，旨在让学生通过实践活动，深入理解电路的动态变化规律，提高他们分析问题和解决问题的能力。
一、教学目标1. 让学生了解电路的基本概念，理解电路的动态变化规律。
2. 培养学生运用科学的方法进行观察、实验和分析问题的能力。
3. 培养学生合作学习的精神，提高他们的实践操作能力。
二、教学难点与重点1. 教学难点：电路动态变化的规律及其应用。
2. 教学重点：让学生通过实践活动，理解并掌握电路的动态变化规律。
三、教具与学具准备1. 教具：电路实验器材一套，包括电源、开关、灯泡、电阻等。
2. 学具：每个学生准备一张白纸、一支笔，用于记录实验结果。
四、活动过程1. 导入：通过一个简单的电路实验，引导学生思考电路的动态变化现象。
2. 讲解：简要介绍电路的基本概念，解释电路的动态变化规律。
3. 实验：让学生分组进行电路实验，观察电路的动态变化现象，记录实验结果。
4. 分析：让学生根据实验结果，分析电路动态变化的规律。
6. 练习：让学生运用所学的知识，解决一些实际的电路问题。
五、活动重难点1. 活动重点：让学生通过实践活动，理解并掌握电路的动态变化规律。
2. 活动难点：让学生运用所学的知识，解决实际的电路问题。
六、课后反思及拓展延伸2. 拓展延伸：让学生运用所学的知识，设计一个简单的动态电路，并解释其原理。
重点和难点解析：一、实验设计的思路和目的在导入环节，我选择了简单的电路实验来吸引学生的注意力，并激发他们对电路动态变化的好奇心。
这个实验的设计思路是通过直观的电路连接，让学生感受到电路的动态变化现象，从而引发他们对这一现象的思考。
实验的目的在于为学生提供一个实践的平台，使他们能够在操作中感受并理解电路的动态变化规律。
二、教学目标的具体实现在教学目标中，我特别强调了让学生理解和掌握电路的动态变化规律，并提高他们分析问题和解决问题的能力。
电路动态分析和电路故障分析专题
电路动态分析和电路故障分析专题上海市尚德实验学校方永兴电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。
进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。
在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1.串联电路中滑动变阻器的滑片P的位置的变化引起的变化［例1］如图1，是典型的伏安法测电阻的实验电路图，当滑片的变化。
分析：本题中，为了分析表达的简洁，我们约定一套符号：理量增大或电表示数增大；“厂‘表示物理量减小或电表示数减小。
P 左移7 R2J7 Rjf I A 表f。
R1 不变7 IR1 f7 U1f7 V 表f。
判断V表的变化还可以根据串联电路的分压原理来分析：［变式训练题］参考上图，在伏安法测电阻的实验中，若由于各种原因，两端，当滑片P向左移动时，请判断图2［例2］如图2，当滑片P向左移动时，A表和V表将如何变化。
分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。
线，将电压表简化成断开的电键或干脆拿掉。
此时可以容易地看出，这是一个串联电路。
而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。
电压表在本电路中，是测量R1和R2部分电阻之和的电压，当滑片P向左移动时，被跨接在电压表内的电阻随着变小，根据分压原理：V表示数减小。
［变式训练题］如图3,当滑片P向左移动时，A表和V表将如何变化。
［例3］在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时(A)安培表示数变大，灯变暗。
(B)安培表示数变小，灯变亮。
(C)伏特表示数不变，灯变亮。
(D)伏特表示数不变，灯变暗。
分析：将电流表等效为一根导线，可以看到电压表直接测量电源电压，因此当滑动变阻器的滑动片P向右移动时，电压表的示数将不会变化；而电阻R的阻值变大，小灯的电阻R L大小不变(注意：在初中阶段，小灯的电阻由于温度的变化引起的变化往往忽略不计) ，因此总电阻变大，电流变小，所以电流表示数变小。
2023年中考物理专项复习：动态电路分析
2023年中考物理专项复习：动态电路分析一、选择题1.如图所示的电路中，电源两端电压保持不变，当开关S闭合时，如果将滑动变阻器的滑片P向左滑动，下列说法中正确的是（）A．电压表的示数变大，电流表示数变大B．电压表的示数变小，电流表示数变大C．电压表的示数变大，电流表示数变小D．电压表的示数变小，电流表示数变小2.如图所示，电源电压保持不变，闭合开关S，将滑动变阻滑片P向右移动，下列说法中正确的是（）A．电路消耗的总电功率变大B．电压表与电流表的示数之比变小C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数不变3.如图所示，电源电压不变，R1是定值电阻，R2是滑动变阻器．当闭合开关，滑片P向右滑动时，下列说法错误的是( )A．V1示数变化量等于V2示数变化量B．V1示数变化量小于V2示数变化量C．V1示数与A示数的比值不变D．V2示数与A示数的比值变大4.在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是( )A．电磁铁的A端为N极B．小磁针静止时，N极水平指向左C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强5.疫情期间，公共场所一般都用手持式电子测温仪测量体温。
如图甲是某款电子测温仪，图乙是它内部的原理电路图，其中电源电压保持不变，定值电阻R0为保护电阻。
R是热敏电阻，用于靠近人体测温，当被测者体温较高时，显示仪D的示数也会变大。
正常条件下关于此测温仪，下列分析正确的是（）A．显示仪是由电流表改装成的B．热敏电阻R的阻值随着温度的升高而增大C．被测者体温越高，R消耗的电功率越小D．被测者体温越高，电路的总电功率越大6.如图所示，在竖直放置的电磁铁上方用弹簧悬挂条形磁体，开关闭合后，当滑片P从a端向b端滑动过程中，始终保证条形磁体未接触电磁铁，弹簧的形变为弹性形变，灯泡处于发光状态，下列说法正确的是（）A．电流表示数变大，灯泡变亮，弹簧长度变长B．电流表示数变大，灯泡变亮，弹簧长度变短C．电流表示数变小，灯泡变暗，弹簧长度变长D．电流表示数变小，灯泡变暗，弹簧长度变短7.如图甲是非接触式红外线测温枪，图乙是它的工作原理图。
动态电路专题分析 优秀课件
2题图
3. 先并联后串联的混联电路
例 如图所示,电源电压不变,当滑片P向左移动时, 灯泡L的亮度和A、V表示数如何变化？
解析：去掉电表后，可以看出定值电阻 与滑动变阻器 并联后再与电灯L串联，当滑片P向左移动时，滑动变阻 器 接入电阻变小→ 与 之并联部分总电阻变小→总电流 变大→灯泡L变亮，可知V表示数增大，并联部分看作一 个整体，这个整体两端的电压变小，可知A表测量通过 滑动变阻器 的电流，其阻值和电压同时 变小，而不能直接判断其电 流变化，转化为使用并联电路 特点：总电流I变大，而 R1的 电流变小，所以 变阻器的电 流变大，即A表示数变大。 本题运用了转化思想。
例1如图所示，电源电压保持不变，闭合开关S后，将滑动变
阻器R的滑片P向左移动，在此过程中（ A ） A．电压表V1示数变小，电压表V2示数变大 B．电流表A示数变小，电压表V1示数不变 C．电流表A示数不变，灯泡L亮度变亮 D．电压表V1示数不变，灯泡L亮度变暗
（巩固练习）如图电路中电源电压保持不变，闭合开关后， 滑动变阻器滑片从左端向右移动的过程中，下列说法正确 的是．（ C ） A．电压表示数逐渐变大 B．电流表示数逐渐变小 C．电灯的亮度逐渐增大 D．电路总功率逐渐变小
变大
等效电路
例2 如图所示电路中，电源电压恒定．断开S1、S3，闭合S2， 两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与 前者相比（ A ） A．两表示数均变大 B．两表示数均变小 C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大
S1 S3断开 S2闭合
开关通断
二、滑动变阻器的滑片P的位置的 变化引起电路中电学物理量的变化
分析方法： 第一步 去表 电流表当做导线处理，电压
电路动态分析专题
A．先减小后增大 B．先增大后减小
C．恒定不变
D．始终增大
答案：A
练习3、在右图所示的电路中，观察三只小灯泡亮度变化
和两只电压表的变化情况，如果骨线变阻器的触片P由a端
滑至b端，电压表V1示数变化的绝对值为△U1，电压表V2示 数变化的绝对值为△U2，则下列说法正确的有( )
A.L1、L3变暗，L2变亮
B.L3变暗，L1、L2变亮 C.△U1＜△U2
答案：AD
D.△U1＞△U2
练习4、如图所示，开关S原是断开的，当S
闭合以后，A、B两点的电势 A 、 B（ ）
A． A 、 B 都升高 B． A 、 B 都降低
C． A 升高， B 降低 D． A 降低， B 升高
答案：B
5．如图所示，电路中的电源的电动势为E、内电阻 为r，开关S闭合后，将滑动变阻器的滑片P从滑动 变阻器R的中点位置向左滑动的过程中，小灯泡L1、 L2、L3的亮度变化情况是 （ ）
L2
L3
P
L1
2、如图6.06所示，R3=6Ω，电源内阻r为1Ω，当K合上且R2 为2Ω时，电源的总功率为16W，而电源的输出功率为 12W，灯泡正常发光，求：
（1）电灯的电阻及功率。
（2）K断开时，为使灯泡正常发光，R2的阻值应调到多少欧？
练习3、在图示电路中，电源的电动势
是E，内电阻是r，当滑动变阻器R3的滑
（A）U1/I不变，ΔU1/ΔI不变． （B）U2/I变大，ΔU2/ΔI变大． （C）U2/I变大，ΔU2/ΔI不变． （D）U3/I变大，ΔU3/ΔI不变．
5-1-1
压表和电流表的示数分别为多少？
当S1、S2同时断开时：
变
L3
动
《九年级物理动态电路分析(推荐文档)
针对训练
1．如图4－Z－3所示电路中，电源电压不变。当滑片P向左移动
时，电流表A的示数将___不__变___；电压表V的示数将___变__小___。
图4－Z－3
专题四┃ 动态电路分析
2．如图4－Z－4所示的电路，电源电压不变，闭合开关，当滑动 变阻器的滑片向右移动时( B )
A．电压表示数变大，电流表示 数变小，灯泡变暗
B．电压表示数变小，电流表示 数变大，灯泡变亮
C．电压表示数变小，电流表示 数变小，灯泡变暗
D．电压表示数变大，电流表示 数变大，灯泡变亮
图4－Z－4
规律总结 在串联电路中，一般是通过滑动变阻器电阻的变化来判断电路 中电流的变化、定值电阻两端电压的变化、滑动变阻器两端电压的 变化的。解答此类题目应注意：①判断基本思路：滑动变阻器电阻 的变化→电路总电阻的变化→电流表的变化(根据 I＝UR)→定值电阻 两端电压的变化(根据 U＝IR)→滑动变阻器两端电压变化(根据 U＝ U1＋U2)；②电压变化规律：当滑动变阻器电阻增大时，其两端电压 也增大，同时定值电阻两端电压变小。
图4－Z－8
A．电压表示数变小，电流表示数变小，灯变暗 B．电压表示数变大，电流表示数变大，灯变亮 C．电压表示数不变，电流表示数不变，灯的亮度不变 D．电压表示数不变，电流表示数变小，灯变暗
规律总结 在并联电路中，一般是通过滑动变阻器电阻的变化来判断支路或 干路中电流的变化或开关断开与闭合引起支路或干路电流的变化。解 答此类题目应注意：①把握并联电路规律：并联电路电压相等，干路 电流等于各支路电流之和；②判断基本思路：根据滑动变阻器滑片移 动或开关闭合、断开确定支路电流变化→确定干路电流变化(I＝I1＋I2)。
针对训练 3．在如图 4－Z－7 所示的电路中，电源电压不变。当开
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1页
第九讲电路动态分析专题
一、自学检测
1.串联电路是分压电路，在串联电路中，电阻越大，分的电压越（多或少）
并联电路是分流电路，在并联电路中，电阻越大的分的电流越（多或少）
2.在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变（大
或少）；在并联电路中，当只有其中一个电阻阻值变大时，它的总电阻将变（大
或少），支路条数增加时，电路的总电阻将变（大或小）。
3.由公式RUI得当电压不变时，电阻越大，电流就越（大或小），
公式IRU得，通过电阻的电流越大，它两端的电压也越（大或小）。
4.电流表的特点是电阻很（大或小），通常相当于。
5.电压表的特点是电阻很（大或小），通常相当于。
二、精讲精练
（一）滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
①串联电路中滑动变阻器的滑片P的位置的变化引起的变化
【精练一】
如图，是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，请你判断A表和V表的变化。
（1）电流表变化
P左移→R2减小→R减小→I变大→A表变大。
（2）电压表的变化
R1不变→IR1变大→U1变大→V表变大。
【精练二】
如图，当滑片P向左移动时，A表和V表将如何变化。
首先要确定电路的类型，这是一个串联电路。而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成
了定值电阻，所以A表示数变大。
【精练三】
当滑动变阻器的滑动片P向右移动时，电压表的示数将变大；而电阻R的阻值变大，小灯的电阻RL
大小不变（注意：在初中阶段，小灯的电阻由于温度的变化引起的变化往往
忽略不计），因此总电阻变大，电流变小，所以电流表示数变小。
第2页
②并联电路中滑动变阻器的滑片P的位置的变化引起的变化
【精练四】
并联电路各支路两端电压相等，等于电源电压，故电压表V示数等于电源电压。
由于并联电路各支路独立工作，互不干扰，滑动变阻器滑片P向右移动时，对
R1这条支路没有影响，所以电流表A1示数不变。滑片P右移，R2变大，
两端电压不变，故电流变小，干路中电流也随之变小，所以A2示数也
会变小。
（二）开关的断开或闭合引起电路中电学物理量的变化
①串联电路中开关的断开或闭合引起的变化
【精练五】
如图所示的电路中，将开关K闭合，电压表的示数将__变小______(均填“变大”、“变小”或“不变”)。
②并联电路中开关的断开或闭合引起的变化
【精练六】
如图灯泡L1和灯泡L2是_并_____联连接的。当电键K断开时，电压表的示数将__不变______；电流
表的示数将__A1不变；A2变小________(选填“增大”、“不变”或“减小”)。
三、当堂测试
1、如图，当滑片P向左移动时，A表和V表将如何变化。
V不变
A增大
2、如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ D ）
(A)电压表示数变大，灯变暗。 (B)电压表示数变小，灯变亮。
(C)电流表示数变小，灯变亮。(D)电流表示数变小，灯变暗。
3、如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？
A1减小
A2减小
第3页
图2
V不变
4、如图所示的电路中，当开关K断开时，电阻R1与R2是_串______联连接的。开关K闭合时，电压表的示数将____
变大_(选填“变小”、“不变”或“变大”)。
5、如图，灯泡L1和灯泡L2是__并____联连接的。当电键K断开时，电压表的示数将__
不变______；电流表A1的示数将____变为0______。
6、如下图1所示，电源电压保持不变，若P向右移动，则电压表、电流表示数的变
化分别为(D )
A.变大，变小 B.变大，变大 C.变小，变大 D.变小、变小
7、如下图2所示的电路，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向左移动时
下列判断正确的是( C )
A、电流表示数变大，电压表示数变小 B、电流表示数变大，电压表示数变大
C、电流表示数变小，电压表示数变大D、电流表示数变小，电压表示数变小
8、小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中
R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。当金
属片受到的压力增大时，变阻器的阻值变大，压力表示数变大。(选填“变大”、“变小”或“不
变”)
图1
第4页
9、如图是研究电流与电阻关系的实验电路图，闭合开关前滑动变阻器的滑片应滑至右端；实验过程中，当电阻R0
由5Ω变为10Ω时，为使R1两端的电压保持不变，滑片应向右端滑动。
