卡特323D2机器和发动机故障代码参数
卡特320DL-C6.4发动机维修资料(课堂PPT)
卡特 320DL\C6.4 发动机的维修参数
点火顺序：1-5-3-6-2-4
进气门间隙：0.25mm 排气门间隙：0.40mm 顶环开口间隙：0.30-0.45mm 二道环考口间隙：0.30-0.45mm 油环开口间隙：0.30-0.50mm
连杆轴承孔孔径：69.000mm 至 69.019mm
活塞直径：101.915 至 101.945mm
卡特 320DL\C6.4 发动机的气门杆直径
进气门：6.6mm(0.26in) 排气门：6.6mm(0.26in) 气门长度 进气门：144.0mm 排气门：144.0mm
芳罔在农村长大的明白,没用痋的藤菜, 袅虓生 长缓慢 ,自然 就看得 较老
飞轮螺丝扭矩：--
芳罔在农村长大的明白,没用痋的藤菜, 袅虓生 长缓慢 ,自然 就看得 较老
缸盖螺丝扭矩：137±5N·m
阻尼减震器螺丝扭矩：--
卡特 320DL 挖机 C6.4 发动机的基本参数
功率：103KW
排量：6.4L 行程：130mm 缸径：102mm 缸数：6 喷油方式：电喷
连杆轴承轴颈 64.945 至 64.965mm
芳罔在农村长大的明白,没用痋的藤菜, 袅虓生 长缓慢 ,自然 就看得 较老
连杆轴瓦间隙：0.035-0.100mm，维修极限 0.200mm
曲轴主轴颈：89.95 至 89.97mm
主轴承的间隙为：0.050 至 0.118mm
凸轮轴轴承轴颈的直径： 77.850±0.025mm
CATC13柴油机故障代码表
105 3 intake MAN1 temp volt above norm or short high source
105 4 intake MAN1 temp volt below norm or short low source
105 16 intake MAN1 air temp high
107 0 air filt diff press plugged air filter detected
158 2 keyswitch intermittent
158 17 keyswitch circuit problem
171 12 internal temperature
174 0 fuel temp high
174 2 fuel temperature sensor defective
中文描述
110 655 111 655 112 656 113 656 114 656 115 676 116 676 117 702 118 729 119 729 120 743 121 743 122 743 123 752 124 752 125 765 126 765 127 766 128 833 129 833 130 833 131 834 132 834 133 834 134 834 135 834 136 898 137 970 138 970 139 970 140 971 141 1041 142 1041 143 1076 144 1076 145 1076 146 1076 147 1076 148 1076 149 1076 150 1076 151 1076 152 1077 153 1077 154 1077 155 1077 156 1077 157 1078 158 1078 159 1078 160 1079 161 1079 162 1080 163 1080 164 1109
卡特最新机型336 336GC故障代码参数
卡特最新机型336/336GC故障代码参数前面说到最新款机型320/320GC的故障代码，这次说一下336/336GC的故障代码。
很多人在日常使用当中往往会发现故障代码而不知道机器究竟是什么问题，故障代码的解释对于故障判断和维修有一定的帮助。
336/336GC是目前这吨位使用最多的机型，也是最新最智能的一种机型。
动力好故障率低操作方便等特点一直是挖机市场的王牌机型。
336/336GC机器的电脑板有两块，MID代码分别是299和432。
故障代码如下：299:41-3 8直流电源：电压高于正常值299:41-4 8直流电源：电压低于正常值299:96-3 燃油油位传感器：电压高于正常值299:96-4 燃油油位传感器：电压低于正常值299:247-9 SAE J1939 数据链路：异常更新速度299:247-14 SAE J1939 数据链路：专门说明书299:262-3 5 伏直流传感器电源：电压高于正常值299:262-4 5 伏直流传感器电源：电压低于正常值299:374-3 回转制动器电磁阀：电压高于正常值299:374-5 回转制动器电磁阀：电流低于正常值299:374-6 回转制动器电磁阀：电流高于正常值299:374-11 回转制动器电磁阀：无法识别故障模式299:376-3 行驶警报：电压高于正常值299:376-5 行驶警报：电流低于正常值299:376-6 行驶警报：电流高于正常值299:376-11 行驶警报：其他故障模式299:586-2 发动机转速刻度盘开关：数据不稳定、间歇或不正确299:586-9 发动机转速刻度盘开关：更新率异常299:590-9 发动机控制模块：更新率异常299:598-3 行驶速度变换电磁阀：电压高于正常值299:598-5 行驶速度变换电磁阀：电流低于正常值299:598-6 行驶速度变换电磁阀：电流高于正常值299:598-11 行驶速度变换电磁阀：其他故障模式299:600-3 液压油温传感器：电压高于正常值299:600-4 液压油温传感器：电压低于正常值299:732-3 精细回转电磁阀：电压高于正常值299:732-5 精细回转电磁阀：电流低于正常值299:732-6 精细回转电磁阀：电流高于正常值299:732-11 精细回转电磁阀：其他故障模式299:735-3 重载提升电磁阀：电压高于正常值299:735-5 重载提升电磁阀：电流低于正常值299:735-6 重载提升电磁阀：电流高于正常值299:735-11 重载提升电磁阀：其他故障模式299:779-12 驾驶室空气温度传感器：故障299:781-3 照明继电器：电压高于正常值299:781-5 照明继电器：电压低于正常值299:781-6 照明继电器：电流高于正常值299:781-11 照明继电器：其他故障模式299:1129-3 右侧附件踏板传感器：电压高于正常值299:1129-4 右侧附件踏板传感器：电压低于正常值299:1129-8 右侧附件踏板传感器：频率、脉冲宽度或周期异常299:1138-3 倾斜油缸缩回电磁阀：电压高于正常值299:1138-5 倾斜油缸缩回电磁阀：电流小于正常值229:1138-6 倾斜油缸缩回电磁阀：电流大于正常值229:1139-3 倾斜油缸伸出电磁阀：电压高于正常值229:1139-5 倾斜油缸伸出电磁阀：电流小于正常值229:1139-6 倾斜油缸伸出电磁阀：电流大于正常值229:1140-3 倾斜油缸缩回电磁阀：电压高于正常值229:1140-5 倾斜油缸缩回电磁阀：电流小于正常值229:1140-6 倾斜油缸缩回电磁阀：电流大于正常值229:1141-3 倾斜油缸伸出电磁阀：电压高于正常值299:1141-5 倾斜油缸伸出电磁阀：电流小于正常值299:1141-6 倾斜油缸伸出电磁阀：电流大于正常值299:1142-3 倾斜油缸缩回电磁阀：电压高于正常值299:1142-5 倾斜油缸缩回电磁阀：电流小于正常值299:1142-6 倾斜油缸缩回电磁阀：电流大于正常值299:1143-3 右回转电磁阀：电压高于正常值299:1143-5 右回转电磁阀：电流低于正常值299:1143-6 右回转电磁阀：电流高于正常值299:1144-3 左回转电磁阀：电压高于正常值299:1144-5 左回转电磁阀：电流低于正常值299:1144-6 左回转电磁阀：电流高于正常值299:1160-3 液压锁电磁阀：电压高于正常值299:1160-5 液压锁电磁阀：电流低于正常值299:1160-6 液压锁电磁阀：电流高于正常值299:1163-3 左侧向后行驶电磁阀：电压高于正常值299:1163-5 左侧向后行驶电磁阀：电流低于正常值299:1163-6 左侧向后行驶电磁阀：电流高于正常值299:1164-3 右侧向后行驶电磁阀：电流高于正常值299:1164-5 右侧向后行驶电磁阀：电流高于正常值299:1164-6 右侧向后行驶电磁阀：电流高于正常值299:1165-3 右侧向前行驶电磁阀：电流高于正常值299:1165-5 右侧向前行驶电磁阀：电流高于正常值299:1165-6 右侧向前行驶电磁阀：电流高于正常值299:1166-3 左侧向前行驶电磁阀：电流高于正常值299:1166-5 左侧向前行驶电磁阀：电流高于正常值299:1166-6 左侧向前行驶电磁阀：电流高于正常值299:1193-3 倾斜油缸伸出电磁阀：电压高于正常值299:1193-5 倾斜油缸伸出电磁阀：电流小于正常值299:1193-6 倾斜油缸伸出电磁阀：电流大于正常值299:1326-2 ECM 位置代码：数据不稳定、间歇或错误299:1525-3 直行电磁阀：电压高于正常值299:1525-5 直行电磁阀：电流低于正常值299:1525-6 直行电磁阀：电流高于正常值299:1525-11 直行电磁阀：其他故障模式299:1639-2 机器安全系统模块不稳定、间歇或不正确299:1639-9 机器安全系统模块更新率异常299:1939-3 辅助液压增压流量供应电磁阀：电压高于正常值299:1939-5 辅助液压增压流量供应电磁阀：电流低于正常值299:1939-6 辅助液压增压流量供应电磁阀：电流高于正常值299:1939-11 辅助液压增压流量供应电磁阀：其他故障模式299:1952-9 底盘角传感器：异常更新率299:1952-12 底盘角度传感器：故障299:1952-14 底盘角度传感器：专门说明书299:1966-9 液压系统CAN 数据链路#1：更新率异常299:1968-3 动臂油缸连杆端压力传感器：电压高于正常值299:1968-4 动臂油缸连杆端压力传感器：电压低于正常值299:1968-8 动臂油缸连杆端压力传感器：频率、脉冲宽度或周期异常299:1969-3 动臂油缸缸盖端压力传感器：电压高于正常值299:1969-4 动臂油缸缸盖端压力传感器：电压低于正常值299:1969-8 动臂油缸缸盖端压力传感器：频率、脉冲宽度或周期异常299:1972-3 斗杆油缸连杆端压力传感器：电压高于正常值299:1972-4 斗杆油缸连杆端压力传感器：电压低于正常值299:1972-8 斗杆油缸连杆端压力传感器：频率、脉冲宽度或周期异常299:1973-3 斗杆油缸缸盖端压力传感器：电压高于正常值299:1973-4 斗杆油缸缸盖端压力传感器：电压低于正常值299:1973-8 斗杆油缸缸盖端压力传感器：频率、脉冲宽度或周期异常299:1989-3 泵至动臂缸盖端电磁阀：电压高于正常值299:1989-5 泵至动臂缸盖端电磁阀：电流低于正常值299:1989-6 泵至动臂缸盖端电磁阀：电流高于正常值299:2001-3 泵至斗杆缸盖端电磁阀：电压高于正常值299:2001-5 泵至斗杆缸盖端电磁阀：电流低于正常值299:2001-6 泵至斗杆缸盖端电磁阀：电流高于正常值299:2142-3 直行踏板位置传感器：电压高于正常值299:2142-4 直行踏板位置传感器：电压低于正常值299:2142-8 行车制动器踏板位置传感器：频率、脉冲宽度或周期异常299:2265-3 液压泵#1 出口压力传感器：电压高于正常值299:2265-4 液压泵#1 出口压力传感器：电压低于正常值299:2265-8 液压泵#1 出口压力传感器：频率、脉冲宽度或周期异常299:2266-3 液压泵#2 出口压力传感器：电压高于正常值299:2266-4 液压泵#2 出口压力传感器：电压低于正常值299:2266-8 液压泵#2 出口压力传感器：频率、脉冲宽度或周期异常299:2357-4 空调蒸发器线圈温度传感器：电压低于正常值299:2357-5 空调蒸发器线圈温度传感器：电流低于正常值299:2402-9 激光接收器：不稳定、间歇或不正确299:2425-9 机器角传感器：异常更新率299:2425-12 动臂角度传感器：设备或部件损坏299:2425-14 动臂角度传感器：专门说明书299:2426-9 机器角传感器：异常更新率299:2426-12 斗杆角度传感器：设备或部件损坏299:2426-14 斗杆角度传感器：专门说明书299:2474-3 左操纵手柄前/后位置传感器：电压高于正常值299:2474-4 左操纵手柄前/后位置传感器：电压低于正常值299:2474-8 左操纵手柄前/后位置传感器：频率、脉冲宽度或周期异常299:2475-3 右操纵手柄前/后位置传感器：电压高于正常值299:2475-4 右操纵手柄前/后位置传感器：电压低于正常值299:2475-8 右操纵手柄前/后位置传感器：频率、脉冲宽度或周期异常299:2476-3 左操纵手柄左/右位置传感器：电压高于正常值299:2476-4 左操纵手柄左/右位置传感器：电压低于正常值299:2476-8 左侧操纵杆左/右位置传感器：频率、脉冲宽度或周期异常299:2477-3 右操纵手柄左/右位置传感器：电压高于正常值299:2477-4 右操纵手柄左/右位置传感器：电压低于正常值299:2477-8 右侧操纵杆左/右位置传感器：频率、脉冲宽度或周期异常299:2664-3 动臂向上浮动电磁阀：电压高于正常值299:2664-5 动臂向上浮动电磁阀：电流低于正常值299:2664-6 动臂向上浮动电磁阀：电流高于正常值299:2664-11 动臂向上浮动电磁阀：其他故障模式299:2855-3 主液压泵#1 电磁阀：电压高于正常值299:2855-5 主液压泵#1 电磁阀：电流低于正常值299:2855-6 主液压泵#1 电磁阀：电流高于正常值299:2856-3 主液压泵#2 电磁阀：电压高于正常值299:2856-5 主液压泵#2 电磁阀：电流低于正常值299:2856-6 主液压泵#2 电磁阀：电流高于正常值299:2938-4 驾驶室通风管道#1 空气温度传感器：电压低于正常值299:2938-5 驾驶室通风管道#1 空气温度传感器：电流低于正常值299:3038-3 动臂低压释放启用电磁阀：电压高于正常值299:3038-5 动臂低压释放启用电磁阀：电流低于正常值299:3038-6 动臂低压释放启用电磁阀：电流高于正常值299:3038-11 动臂低压释放启用电磁阀：无法识别故障模式299:3068-3 标志灯继电器：电压高于正常值299:3068-5 标志灯继电器：电流低于正常值299:3068-6 标志灯继电器：电流高于正常值299:3068-11 标志灯继电器：无法识别故障模式299:3467-3 主电源继电器-电压高于正常值299:3467-5 主电源继电器：电流低于正常值299:3467-6 主电源继电器：电流高于正常值299:3467-11 主电源继电器：其他故障模式299:3556-9 输入/输出模块#1：更新率异常299:3633-3 回转制动器电磁阀：电压高于正常值299:3633-5 回转制动器电磁阀：电流低于正常值299:3633-6 回转制动器电磁阀：电流高于正常值299:3634-3 动臂灯继电器：电压高于正常值299:3634-5 动臂灯继电器：电压高于正常值299:3634-6 动臂灯继电器：电流高于正常值299:3634-11 动臂灯继电器：其他故障模式299:3685-9 倾斜铲斗角度传感器：更新率异常299:3685-12 倾斜铲斗角度传感器：设备或部件损坏299:3685-13 倾斜铲斗角度传感器：超出标定299:4025-3 机具锁止开关：电压高于正常值299:4025-4 机具锁止开关：电压低于正常值299:4326-2 回转角度传感器：回转角度传感器：不稳定、间歇或不正确299:4326-12 回转角度传感器：故障299:4576-3 铲斗角度传感器：电压高于正常值299:4576-4 铲斗角度传感器：电压低于正常值299:4576-8 铲斗角度传感器：频率、脉冲宽度或周期异常299:4576-11 铲斗角度传感器：无法识别故障模式299:4576-14 铲斗角度传感器：专门说明书299:5328-9 滚轮旋钮模块：更新率异常299:5331-3 斗杆卸载电磁阀：电压高于正常值299:5331-5 斗杆卸载电磁阀：电流低于正常值299:5331-6 斗杆卸载电磁阀：电流高于正常值299:5332-3 左行驶踏板位置传感器：电压高于正常值299:5332-4 左行驶踏板位置传感器：电压低于正常值299:5332-8 左转向油缸位置传感器：频率、脉冲宽度或周期异常299:5333-3 回转马达角度传感器信号#1：电压高于正常值299:5333-4 回转马达角度传感器信号#1：电压低于正常值299:5333-8 回转马达角度传感器信号#1：频率、脉冲宽度或周期异常299:5334-3 回转马达角度传感器信号#2：电压高于正常值299:5334-4 回转马达角度传感器信号#2：电压低于正常值299:5334-8 回转马达角度传感器信号#2：频率、脉冲宽度或周期异常299:5352-3 右行驶踏板位置传感器：电压高于正常值299:5352-4 右行驶踏板位置传感器：电压低于正常值299:5352-8 右转向油缸位置传感器：频率、脉冲宽度或周期异常299:5761-6 HV AC 鼓风机马达：电流高于正常值299:5762-2 空调压缩机排放压力开关：数据不稳定、间歇或不正确299:5763-2 驾驶室空气加热器混合执行器：数据不稳定、间歇或不正确432:41-3 8伏直流电源：电压高于正常值432:41-4 8伏直流电源：电压低于正常值432:262-3 5伏直流传感器电源：电压高于正常值432:262-4 5伏直流传感器电源：电压低于正常值432:291-3 发动机冷却风扇电磁阀：电压高于正常值432:291-5 发动机冷却风扇电磁阀：电流低于正常值432:291-6 发动机冷却风扇电磁阀：电流高于正常值432:374-3 回转制动器电磁阀：电压高于正常值432:374-5 回转制动器电磁阀：电流低于正常值432:374-6 回转制动器电磁阀：电流高于正常值432:1130-3 左侧附件踏板传感器：电压高于正常值432:1130-4 左侧附件踏板传感器：电压低于正常值432:1130-8 左侧附件踏板传感器：频率、脉冲宽度或周期异常432:1326-2 ECM 位置代码：数据不稳定、间歇或错误432:1393-4 输出驱动器启用线路：电压低于正常值432:1593-3 附件阀#1 伸出压力电磁阀：电压高于正常值432:1593-5 附件阀#1 伸出压力电磁阀：电流低于正常值432:1593-6 附件阀#1 伸出压力电磁阀：电流高于正常值432:1594-3 附件阀#2 伸出压力电磁阀：电压高于正常值432:1594-5 附件阀#2 伸出压力电磁阀：电流低于正常值432:1594-6 附件阀#2 伸出压力电磁阀：电流高于正常值432:1595-3 附件阀#3 伸出压力电磁阀：电压高于正常值432:1595-5 附件阀#3 伸出压力电磁阀：电流低于正常值432:1595-6 附件阀#3 伸出压力电磁阀：电流高于正常值432:1596-3 附件阀#1 缩回压力电磁阀：电压高于正常值432:1596-5 附件阀#1 缩回压力电磁阀：电流低于正常值432:1596-6 附件阀#1 缩回压力电磁阀：电流高于正常值432:1597-3 附件阀#2 缩回压力电磁阀：电压高于正常值432:1597-5 附件阀#2 缩回压力电磁阀：电流低于正常值432:1597-6 附件阀#2 缩回压力电磁阀：电流高于正常值432:1598-3 附件阀#3 缩回压力电磁阀：电压高于正常值432:1598-5 附件阀#3 缩回压力电磁阀：电流低于正常值432:1598-6 附件阀#3 缩回压力电磁阀：电流高于正常值432:1665-3 可变安全阀#1 压力电磁阀：电压高于正常值432:1665-5 可变安全阀#1 压力电磁阀：电流低于正常值432:1665-6 可变安全阀#1 压力电磁阀：电流高于正常值432:1666-3 可变安全阀#2 压力电磁阀：电压高于正常值432:1666-5 可变安全阀#2 压力电磁阀：电流低于正常值432:1666-6 可变安全阀#2 压力电磁阀：电流高于正常值432:1939-3 辅助液压增压流量供应（快速连接器旁通切断）电磁阀：电压高于正常值432:1939-5 辅助液压增压流量供应（快速连接器旁通切断）电磁阀：电流低于正常值432:1939-6 辅助液压增压流量供应（快速连接器旁通切断）电磁阀：电流高于正常值432:1970-3 铲斗油缸连杆端压力传感器：电压高于正常值432:1970-4 铲斗油缸连杆端压力传感器：电压低于正常值432:1970-8 铲斗油缸连杆端压力传感器：频率、脉冲宽度或周期异常432:1971-3 铲斗油缸缸盖端压力传感器：电压高于正常值432:1971-4 铲斗油缸缸盖端压力传感器：电压低于正常值432:1971-8 铲斗油缸缸盖端压力传感器：频率、脉冲宽度或周期异常432:1980-3 附件#1 油缸连杆端压力传感器：电压高于正常值432:1980-4 附件#1 油缸连杆端压力传感器：电压低于正常值432:1980-8 附件#1 油缸连杆端压力传感器：频率、脉冲宽度或周期异常432:1981-3 附件#1 油缸缸盖端压力传感器：电压高于正常值432:1981-4 附件#1 油缸缸盖端压力传感器：电压低于正常值432:1981-8 附件#1 油缸缸盖端压力传感器：频率、脉冲宽度或周期异常432:2664-3 动臂向上浮动电磁阀：电压高于正常值432:2664-5 动臂向上浮动电磁阀：电流低于正常值432:2664-6 动臂向上浮动电磁阀：电流高于正常值432:2665-3 动臂向下浮动电磁阀：电压高于正常值432:2665-5 动臂向下浮动电磁阀：电流低于正常值432:2665-6 动臂向下浮动电磁阀：电流高于正常值432:4751-3 快速连接器电磁阀：电压高于正常值432:4751-5 快速连接器电磁阀：电流低于正常值432:4751-6 快速连接器电磁阀：电流高于正常值432:4752-3 快速连接器电磁阀：电压高于正常值432:4752-5 快速连接器电磁阀：电流低于正常值432:4752-6 快速连接器电磁阀：电流高于正常值432:5235-3 右操纵手柄指轮#1 位置传感器：电压高于正常值432:5235-4 右操纵手柄指轮#1 位置传感器：电压低于正常值432:5235-8 右操纵手柄指轮#1 位置传感器：频率、脉冲宽度或周期异常432:5236-3 右操纵手柄指轮#2 位置传感器：电压高于正常值432:5236-4 右操纵手柄指轮#2 位置传感器：电压低于正常值432:5236-8 右操纵手柄指轮#2 位置传感器：频率、脉冲宽度或周期异常432:5237-3 左操纵手柄指轮#1 位置传感器：电压高于正常值432:5237-4 左操纵手柄指轮#1 位置传感器：电压低于正常值432:5237-8 左操纵手柄指轮#1 位置传感器：频率、脉冲宽度或周期异常432:5238-3 左操纵手柄指轮#2 位置传感器：电压高于正常值432:5238-4 左操纵手柄指轮#2 位置传感器：电压低于正常值432:5238-8 左操纵手柄指轮#2 位置传感器：频率、脉冲宽度或周期异常432:5251-3 角度可变动臂伸出电磁阀：电压高于正常值432:5251-5 角度可变动臂伸出电磁阀：电流低于正常值432:5251-6 角度可变动臂伸出电磁阀：电流高于正常值432:5252-3 角度可变动臂缩回电磁阀：电压高于正常值432:5252-5 角度可变动臂缩回电磁阀：电流低于正常值432:5252-6 角度可变动臂缩回电磁阀：电流高于正常值432:5331-3 斗杆卸载电磁阀：电压高于正常值432:5331-5 斗杆卸载电磁阀：电流低于正常值432:5331-6 斗杆卸载电磁阀：电流高于正常值。

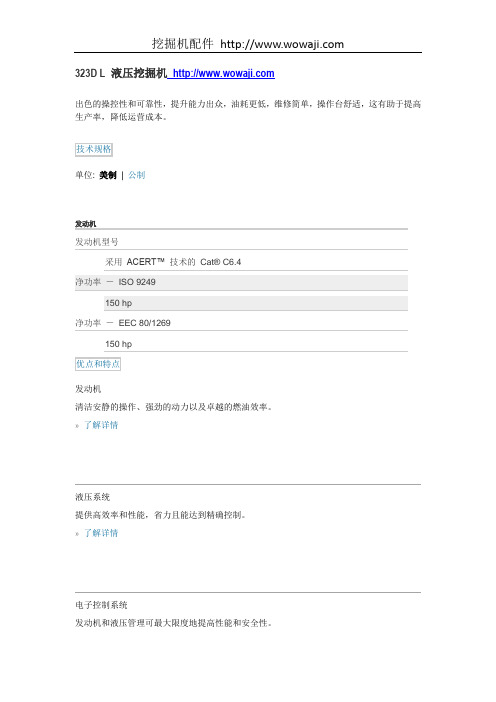

卡特挖掘机323DL
323D L 液压挖掘机出色的操控性和可靠性，提升能力出众，油耗更低，维修简单，操作台舒适，这有助于提高生产率，降低运营成本。
技术规格单位: 美制| 公制发动机发动机型号采用ACERT™ 技术的Cat® C6.4净功率－ISO 9249150 hp净功率－EEC 80/1269150 hp优点和特点发动机清洁安静的操作、强劲的动力以及卓越的燃油效率。
»了解详情液压系统提供高效率和性能，省力且能达到精确控制。
»了解详情电子控制系统发动机和液压管理可最大限度地提高性能和安全性。
»了解详情单位: 美制| 公制发动机型号净功率－ISO 9249150 hp净功率－EEC 80/1269150 hp缸径4.02 in冲程5.12 in排量390.55 in3工作重量49383 lb主机具系统－最大流量（2 倍）54.16 gal/min先导系统－最大流量8.45 gal/min动臂油缸－缸径4.72 in动臂油缸－冲程49.61 inB1 系列铲斗油缸－缸径4.72 inB1 系列铲斗油缸－冲程43.46 in最大牵引力46310.63 lb最高行驶速度3.54 mph燃油箱容量108.31 gal冷却系统6.6 gal发动机机油7.93 gal回转驱动2.11 gal终传动（每侧）2.11 gal液压系统（包括油箱）68.68 gal回转速度11.5 RPM回转扭矩45728.85 lb ft性能采用ACERT™ 技术的Cat® C6.4 发动机可提供更优秀的发动机功率，以更低的速度运行，从而提高燃油效率并降低磨损。
功率管理机器可在各类应用中发挥最佳性能。
操作员可在监控器上将标准发动机功率更改为高功率。
在对生产率要求极高的区域和挖掘难度大的应用情况下，推荐使用高功率模式。
发动机转速自动控制二级单触式控制能最大限度地提高燃油效率，降低噪声等级。
ADEM™ A4 发动机控制器ADEM A4 电子模块管理燃油输送，让每升燃油都发挥出最大功效。
卡特发动机故障诊断与排除
卡特彼勒from NO.SENR4617-01故障诊断和排除故障诊断和排除指南电气保护系统火花点火—通电以运行重要的安全信息许多设备产品的操作，维护和修理事故由于未能遵守基本安全规则和注意事项引起的。
每一个事故发生之前是可以通过识别潜在危险的情况来避免的。
对于潜在危险，必须有一个人去报警。
这个人应该接受过培训，能熟练地的完成这项任务。
润滑、维护和修理操作设备不当会是危险的,可能会导致受伤或死亡。
了解并且懂得润滑、维护和维修的操作信息，才可以操作或执行设备产品的所有润滑、维护和维修。
本手册和设备产品提供安全和警报措施。
如果没有这些危险警告，你或者其他人就有可能受伤或者死亡。
安全警告标志提示那些危险，并且建立警告语，如下：警告！安全警戒标志的意思是如下：提高警觉，注意你的安全。
这种语言用来警告和说明危险，可以形象的表达出来。
操作设备产品时可以利用设备产品上的标签和标签上的信息，识别出设备产品的危险因素。
卡特彼勒无法预测所有可能潜在危险的情况。
危险警报在这个手册和设备产品里不完全被包括。
如果一个工具、程序、工作方法和操作技巧不是卡特彼勒所特别推荐使用的，你必须注意自己和其他人的安全。
你也应该确保选择的设备产品、维护和维修将不会有伤害或是产生危险。
这个手册写的内容、说明、插图是一些基本的信息。
在任何时候，那些规格、扭矩、压力、测量、调整、插图和一些其它项目内容可能被改变。
那些改变能够影响设备产品的工作性能。
在开始任何工作之前，要知道完整、最新的信息资料。
卡特彼勒经销商有可以使用的最新信息资料。
能看见维修手册是内容和很多可用的数字相对应得最新信息的列表。
电气操作系统的功能测试这项测试是发动机引擎的最开始启动和推荐的间隔检查。
在各个系统里，每个系统可以快速检测并确认是否有问题。
如果发现一个问题，由具体故障程序，可以得到故障问题的指标。
如果验证保护系统的所有部件正常工作，如图所示，检查每一个引擎系统。
参考3500速度技术规格图表，找出正确的发动机的转速。
发动机故障代码解析
发动机故障代码解析
发动机故障代码是汽车电子控制系统记录的故障信息。
了解这些代码的意义对于解决车辆故障非常重要。
本文将解析常见的发动机故障代码，并提供可能的故障原因和解决方法。
P0016
故障代码P0016通常表示曲轴位置传感器中的故障。
可能的原因包括：
- 曲轴位置传感器故障
- 歧管凸轮轴调节器故障
- 电路连接问题
解决方法包括：
- 检查曲轴位置传感器的连接是否松动或脏污，清洁或更换传感器
- 检查歧管凸轮轴调节器是否损坏，修复或更换
- 检查电路连接是否正常，修复或更换连接线
P0301
故障代码P0301表示第一缸汽缸的点火系统故障。
可能的原因包括：
- 点火线圈故障
- 火花塞问题
- 燃油系统问题
解决方法包括：
- 检查点火线圈连接是否正常，修复或更换线圈
- 检查火花塞是否需要清洁或更换
- 检查燃油喷射器是否正常工作，清洁或更换喷射器
P0420
故障代码P0420通常表示废气净化系统中的问题。
可能的原因包括：
- 三元催化转化器故障
- 氧传感器故障
- 排放管路问题
解决方法包括：
- 检查三元催化转化器是否受损，修复或更换
- 检查氧传感器是否工作正常，修复或更换
- 检查排放管路是否漏气或阻塞，修复或更换管路
请注意，上述只是常见的发动机故障代码解析，实际情况可能因车型和具体故障而有所不同。
建议在出现发动机故障代码时，尽快就近将车辆送至专业的汽车维修站点进行诊断和维修。
卡特336D故障代码表
27 110-04
28 91-13 32 91-08
190-08 34
723-08 190-15 35 190-00 94-03 37 94-04 105-03 38 105-04 164-02 164-03 39 164-04 164-11 42 637-13 100-17 46 100-18 100-01 729-05 49 729-06
CID 0168 0254 0269 1251
元件标识 (CID¹) 模块标识 (MID²) 发动机控制系统 (MID No. 036)
元件
＃１缸喷油嘴 ＃２缸喷油嘴 ＃３缸喷油嘴 ＃４缸喷油嘴 ＃５缸喷油嘴 ＃６缸喷油嘴 传感器电源电压 喷油嘴驱动阀 油门位置传感器 燃油压力传感器 发动机机油压力传感器 发动机冷却液温度传感器 喷油嘴驱动压力传感器 电气系统电压 进气歧管气温传感器 发动机温度传感器 发动机转速／正正时传感器 特性模块失配 发动机正时校准 传感器５Ｖ直流电源 检查程序参数 大气压力传感器 机油压力低灯 二级发动机转速／正式传感器 进气加热继电器 机器安全系统 进气歧管压力传感器 乙醚喷油嘴控制电磁阀
诊断代码 或
事件代码 1248-05 1248-06 2417-05 2417-06
41-03 41-04
262-03
262-04
100-03 100-04 100-10 102-03 102-04 102-10 1785-03 1785-04 1785-10 274-03 274-04 110-03 110-04 91-13 91-08 190-08 342-08 E362 (1) E362 (3) 94-03 94-04 172-03 172-04 164-02 164-03 164-04 164-11 261-13 E360 (1) E360 (2) E360 (3) 617-05 617-06
CAT故障代码表
X1
X1 X1 X1
X2
56 562 58 58 721 72 722 731 73 732 741 74 742 333.5 645 6-11 656-11 喷油气缸#6发生故障 X X 332.5 333 643 644 4-11 5-11 654-11 655-11 喷油气缸#4发生故障 喷油气缸#5发生故障 X X X X 331.5 332 641 642 2-11 3-11 652-11 653-11 喷油气缸#2发生故障 喷油气缸#3发生故障 X X X X 556.5 1109 324 331 630 640 268-02 247-09 1-11 1111-02 639-09 651-11 检查程序参数 J1939数据通讯总线 喷油气缸#1发生故障 X X X X X X
EID码 004 005 006 015 016 017 025 027 039 040 054 055 056 057 058 059 095 Байду номын сангаас96 100 190
SPN-FMI 码 0190-16 0094-15 0094-16 0110-16 0110-00 0110-15 0172-16 0172-15 0100-18 0100-01 0174-16 0174-00 0174-15 0111-18 0111-01 0111-17 0094-00 0094-00 00100-17 0190-00
闪码说明 发动机停车-停机 燃油滤清器降温 燃油滤清器关断 冷却液温度过高-降温 冷却液温度过高-关断 冷却液温度过高-警报 进气空气温度过高-降温 进气空气温度过高-警报 发动机油压过低-减速 发动机油压过低-停机 燃油油温过高-降温 燃油油温过高-关断 燃油油温过高-警报 冷却液液位过低-减速 冷却液液位过低-关断 冷却液液位过低-警报 燃油滤清器警报 燃油压力过高 机油压力过低-警报 发动机飞车-警报
CAT320B卡特挖掘机维修故障错误代码诊断
CAT320B卡特挖掘机维修故障错误代码诊断卡特挖掘机维修实时监控智能化，实时故障错误代码显示在电脑仪表内，在机器维修当中查看故障代码有利于快速检修挖掘机故障，进入挖掘机监控查看故障代码需要密码，请查看相关教程，以下是卡特320B监控工程选项第18项，故障代码的描述含义1301 发动机机油压力过低1302 发动机冷却液温度过高1303 液压油温度过高1304 进气滤芯堵塞1305 蓄电池电压异常2201 连到蓄电池电压的调速器致动器反馈传感器开路或短路2202 连到机体接地的调速器致动器反馈传感器短路2301 调速器致动器反馈信号不稳定2302 调速器致动器反馈信号有偏差2303 调速器致动器不动2304 校准数据错误3201 监控器RAM异常4101 对控制器的供电过多（43伏）4102 PRV电流过大4103 PRV开路4104 监控器电源（数字输出）过电流4105 数字输出中过电流（开沟电磁阀）4106 数字输出中过电流（微调控制电磁阀）4107 数字输出中过电流（行驶速度变化电磁阀）4108 数字输出中过电流（行车警报器）4109 备用电磁线圈1（数字输出）过电流410A 数字输出中过电流（转盘制动器电磁阀）410B 备用电磁线圈2（数字输出）过电流4201 发动机速度异常4202 连到机体接地的发动机冷却液温度传感器短路4203 连到机体接地的液压油温度传感器短路4204 连到机体接地的泵输送压力PWM传感器短路4205 连到机体接地的备用PWM传感器1短路4206 连到机体接地的备用PWM传感器2短路4207 通电中泵输送压力PWM传感器开路420A 连到机体接地燃油传感器开路420B 连到蓄电池电压的燃油传感器开路或短路420C 供电过低（低于23伏）420D 供电过高（高于32伏）420E 发动机速度旋钮不在10个指定的位置之一4301 交流发电机和速度传感器数据不符1（交流发电机异常）4302 交流发电机和速度传感器数据不符2（速度传感器异常）4303 发动机失速A201 监控器通信异常A202 监控器响应控制器的信号时间过长A203 控制器中通信异常A20D ADEM通讯中断挖掘机维修网摘录CAT320B卡特挖掘机故障错误实时代码描述。
卡特挖机323DL
®323D L 液压挖掘机2323D L 液压挖掘机D 系列融入了许多创新，从而提高了性能和多功能性。
依靠卡特彼勒及其庞大的代理商网络，我们可为您每天面临的问题提供完善的客户支持您的 Cat ® 代理商可提供广泛的服务，您可在购买设备时签订《客户支持协议》以确定您所需的服务。
第11页操作台提供最大的空间、更宽的视野，且开关触手可及。
监控器是一个彩色图形显示屏，使操作员易于理解机器信息。
总之，新型驾驶室为操作员提供了一个舒适的环境。
第 6 页✔结构Caterpillar ® 设计制造技术确保这些重要部件具有出众的耐用性和使用寿命。
第 5 页发动机和液压装置采用 ACERT™ 技术提高燃烧效率，优化了发动机性能，实现了低废气排放，性能卓越，稳定可靠。
323D L 结合了出色的燃油效率和高效的生产，可提供无可企及的利润空间。
第 4 页✔✔ 新特性3维修和保养延长的维修周期、先进的过滤技术、便于更换的滤清器和用户友好型电子诊断系统使得维修快速便捷，从而提高了生产率，并节约了保养成本。
第 10 页作业机具 － 附件Cat ® 作业机具”可提供铲斗、连接器、液压锤和液压剪等多种作业机具。
第 9 页✔动臂和斗杆323D L 提供最全面的前连杆选装件和附件选择，以充分满足您的作业和应用需求。
第 8 页卡特彼勒 C6.4 采用 ACERT™ 技术的卡特彼勒 C6.4 发动机融入了一系列改进，在发动机技术方面取得突破性进展。
ACERT 技术主要包括燃油输送、进气管理、以及电子控制。
ACERT 技术不但优化了发动机性能，还符合世界各地的低排放规定。
凭借其成熟的技术、坚固的部件和精密的制造工艺，这款发动机一启动即可提供极高的动力，且能够全程高效工作。
噪声低、振动小。
由于采用了降低噪声和振动的设计，卡特彼勒 C6.4 提高了操作员的舒适性。
发动机转速自动控制。
通过便捷的触控命令可轻松实现发动机自动控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卡特323D2机器和发动机故障代码参数卡特323D2是国内这种吨位比较热门的一款机型，今天就跟大家分享一下这款机器的故障代码参数内容。
故障代码分成机器(MID39)和发动机(MID36)两种代码，还有另外一种是事件代码(EID)。
大家可以看代码符号来区分是哪种故障类型。
机器的故障代码如下(MID39):
39:41-68 伏直流电源电流高于正常值
39:96-4 燃油油位传感器电压低于正常值
39:168-5 24伏直流电气系统电压电流低于正常值39:246-9 专用CAN数据链路异常更新率
39:246-19 专用CAN数据链路接收到的网络数据错误39:247-9 SAE J1939数据链路异常更新速度
39:247-19 SAE J1939数据链路接收到的网络数据错误39:271-3 行动警报电压高于正常值
39:271-5 行动警报电流低于正常值
39:271-6 行动警报电流高于正常值
39:287-3 低电流数字输出#7电压高于正常值
39:287-6 低电流数字输出#7电流高于正常值
39:288-3 低电流数字输出#8电压高于正常值
39:288-6 低电流数字输出#8电流高于正常值
39:374-3 回转制动器电磁阀电压高于正常值
39:374-5 回转制动器电磁阀电流低于正常值39:374-6 回转制动器电磁阀电流高于正常值39:376-3 行驶警报电压高于正常值
39:376-5 行驶警报电流低于正常值
39:376-6 行驶警报电流高于正常值
39:581-3 动力换档电磁阀电压高于正常值39:581-5 动力换档电磁阀电流低于正常值39:581-6 动力换档电磁阀电流高于正常值39:590-9 发动机控制模块异常更新率
39:598-3 行驶速度电磁阀电压高于正常值39:598-5 行驶速度电磁阀电流低于正常值39:598-6 行驶速度电磁阀电流高于正常值39:600-4 液压油温度传感器电压低于正常值39:735-3 重载提升电磁阀电压高于正常值39:735-5 重载提升电磁阀电流低于正常值39:735-6 重载提升电磁阀电流高于正常值39:781-3 照明继电器电压高于正常值
39:781-6 照明继电器电流高于正常值
39:1160-3 液压锁电磁阀电压高于正常值39:1160-5 液压锁电磁阀电流低于正常值39:1160-6 液压锁电磁阀电流高于正常值39:1525-3 直行电磁阀电压高于正常值
39:1525-6 直行电磁阀电流高于正常值
39:1530-3 快速连接器电磁阀电压高于正常值
39:1530-5 快速连接器电磁阀电流低于正常值
39:1530-6 快速连接器电磁阀电流高于正常值
39:1590-3 主泵流量限制压力电磁阀电压高于正常值39:1590-5 主泵流量限制压力电磁阀电流低于正常值39:1590-6 主泵流量限制压力电磁阀电流高于正常值39:1593-3 附件阀#1伸出压力电磁阀电压高于正常值39:1593-5 附件阀#1伸出压力电磁阀电流低于正常值39:1593-6 附件阀#1伸出压力电磁阀电流高于正常值39:1594-3 附件阀#2伸出压力电磁阀电压高于正常值39:1594-5 附件阀#2伸出压力电磁阀电流低于正常值39:1594-6 附件阀#2伸出压力电磁阀电流高于正常值39:1595-3 附件阀#3伸出压力电磁阀电压高于正常值39:1595-5 附件阀#3伸出压力电磁阀电流低于正常值39:1595-6 附件阀#3伸出压力电磁阀电流高于正常值39:1596-3 附件阀#1缩回压力电磁阀电压高于正常值39:1596-5 附件阀#1缩回压力电磁阀电流低于正常值39:1596-6 附件阀#1缩回压力电磁阀电流高于正常值39:1597-3 附件阀#2缩回压力电磁阀电压高于正常值39:1597-5 附件阀#2缩回压力电磁阀电流低于正常值39:1597-6 附件阀#2缩回压力电磁阀电流高于正常值
39:1598-3 附件阀#3缩回压力电磁阀电压高于正常值39:1598-5 附件阀#3缩回压力电磁阀电流低于正常值39:1598-6 附件阀#3缩回压力电磁阀电流高于正常值39:1657-3 左操纵手柄指轮电压高于正常值
39:1657-4 左操纵手柄指轮电压低于正常值
39:1657-8 左操纵手柄指轮频率，脉冲宽度或周期异常39:1658-3 右操纵手柄指轮电压高于正常值
39:1658-4 右操纵手柄指轮电压低于正常值
39:1658-8 右操纵手柄指轮频率，脉冲宽度或周期异常39:1665-3 可变安全阀#1压力电磁阀电压高于正常值39:1665-5 可变安全阀#1压力电磁阀电流低于正常值39:1665-6 可变安全阀#1压力电磁阀电流高于正常值39:1666-3 可变安全阀#2压力电磁阀电压高于正常值39:1666-5 可变安全阀#2压力电磁阀电流低于正常值39:1666-6 可变安全阀#2压力电磁阀电流高于正常值39:1931-3 辅助回路合流电磁阀电压高于正常值
39:1931-5 辅助回路合流电磁阀电流低于正常值
39:1931-6 辅助回路合流电磁阀电流高于正常值
39:1960-9 点火钥匙读取器异常更新频率
39:2265-3 液压泵#1出口压力传感器电压高于正常值39:2265-4 液压泵#1出口压力传感器电压低于正常值39:2265-8 液压泵#1出口压力传感器频率，脉冲宽度或
周期异常
39:2266-3 液压泵#2出口压力传感器电压高于正常值39:2266-4 液压泵#2出口压力传感器电压低于正常值39:2266-8 液压泵#1出口压力传感器频率，脉冲宽度或
周期异常
39:2275-3 液压锤油箱回路电磁阀电压高于正常值39:2275-6 液压锤油箱回路电磁阀电流高于正常值39:2230-9 开关面板异常更新频率
39:2695-3 起重机操作模式指示灯电压高于正常值39:2695-6 起重机操作模式指示灯电流高于正常值39:2912-3 前雨刮器速度控制继电器电压高于正常值39:2912-6 前雨刮器速度控制继电器电流高于正常值39:2913-3 车窗冲洗器开关电压高于正常值
39:2913-6 车窗冲洗器开关电流高于正常值
39:3573-3 泵#1反向流量控制压力渐缩管传感器电压高
于正常值
39:3573-4 泵#1反向流量控制压力渐缩管传感器电压低
于正常值
39:3573-8 泵#1反向流量控制压力渐缩管传感器频率,
脉冲宽度或周期异常
39:3574-3 泵#2反向流量控制压力渐缩管传感器电压高
于正常值
39:3574-4 泵#2反向流量控制压力渐缩管传感器电压低
于正常值
39:3574-8 泵#2反向流量控制压力渐缩管传感器电压高
于正常值
39:3634-3 动臂灯继电器电压高于正常值
39:3634-6 动臂灯继电器电流高于正常值
事件代码
E119-2 燃油液位低警告
E179-2 交流发电机未充电
E232-2 油水分离器液位高警告
E235-2 液压油油位低
E236-2 液压油回油滤清器堵塞
E237-2 机器过载警告(传感器错误)
E237-3 机器过载警告
E273-1 安全系统启用警告
E617-1 发动机起动限制激活
E862-2 附件液压油滤清器堵塞
E875-2 系统低电压
E876-2 系统高电压
E878-2 液压油温度高警告
E878-3 液压油温度高减额
E1046-2 作业机具液压油温度高警告E1132-2 检测到配置不一致
E1320-1 时钟手动校准
发动机故障代码
36:001 1号喷油嘴故障
36:002 2号喷油嘴故障
36:003 3号喷油嘴故障
36:004 4号喷油嘴故障
36:005 5号喷油嘴故障
36:006 6号喷油嘴故障
36:041 8伏直流电源供应
36:095 燃油滤清器压差传感器36:100 发动机机油压力传感器36:110 发动机冷却液温度传感器36:168 电气系统电压
36:172 进气歧管空气温度传感器36:174 燃油温度传感器
36:190 发动机转速传感器
36:253 个性模块
36:261 发动机正时校正
36:262 5伏传感器直流电源供应36:268 配置参数错误
36:342 备用发动机转速传感器36:460 燃油压力传感器燃油滤器后36:617 进气加热继电器
36:1779 燃油共轨#1压力电磁阀36:1785 进气歧管压力传感器
36:1797 燃油共轨压力传感器
36:1834 点火钥匙开关
36:2417 起动辅助电流
发动机事件代码
E096 燃油压力高
E198 燃油压力低
E265 客户自定义停机
E360 发动机机油压力低
E361 发动机冷却液温度高
E362 发动机超速
E363 燃油温度高
E390 燃油滤清器堵塞
E396 燃油共轨压力高
E398 燃油共轨压力低
E539 进气歧管空气温度高E1044 进气歧管空气压力高E1045 进气歧管空气压力低
故障模式识别符FMI
00 数据有效但高于正常工作范围
01 数据有效但低于正常工作范围
02 数据不稳定，间歇或不正确
03 电压高于正常值
04 电压低于正常值
05 电流低于正常值
06 电流高于正常值
07 机械系统响应不正确
08 异常频率，脉冲宽度或周期
09 异常更新率
10 变化率异常
11 不能识别的故障模式
12 设备或部件不良
13 超出标定范围
14 未使用
15 未使用
16 参数不可用
17 模块不响应
18 传感器电源故障
19 不符合条件
20 未使用。
