传感器信号处理电路..
传感器信号的处理
传感器信号的处理信号处1 在ECU的设计中，传感器信号处理方法？传感器输出信号可以分为模拟量和数字量，其处理方法都是以运算放大器为基础的。
以运放为基础的放大、滤波、积分和微分等处理，是ECU输入通道的主要处理手段2 汽车电子系统执行器的驱动方法？3 需要了解一些什么类型的元器件就可以动手搭建简单的电子系统？4 重点：运放和MOSFET的使用。
理的预备知识:理想运放的特点？1 理想运放的性质：“虚短”、“虚断”开环差模增益无穷大；差模输入电阻：?；输出电阻：0；共模抑制比：?；上限截止频率：?；温漂为0,内部没有噪声。
1 比例电路(同相)uo(t)=(1+R2/R3) ui(t)Uo(s)= (1+R2/R3)Ui(s)2 比例电路(反相）Uo(s)= (-R1/R2) Ui(s)信号积分积分很容易饱和，所以目前一般采用数字积分，即微处理器将信号采集后再积分，优点是具有灵活的处滤波的作用：（1）提高信号的信噪比；（2）提高控制系统的抗干扰能力；滤波的种类：带通、低通和高通，带阻；有源和无源；（1）无源RC滤波缺点：R较大时输出电阻太大.2有源RC滤波:优点：输入电流小；可调幅；输出能力强3带数字接口的有源滤波器优点：可以实现复杂的滤波功能；可以由微控制器实时修改滤波参数；缺点：代价较高，电路复杂。
用处：用于特殊的滤波器设计。
举例：MAX270RLC；RC滤波；理方法和手段。
§2.1.6 模拟信号保护处理◎限制差模幅值,限制共模幅值,限制输出幅值;防止电源反接MOSFET驱动N沟道耗尽型N沟道增强型P沟道耗尽型p沟道增强型为了加大通过的电流和降低内阻，提高散热能力，MOSFET可设计成V型或者梯形漏极和源极最大电压为150V，超过150V时，片内的齐纳二极管被击穿，导通电阻很小，若此时电压降至零，则齐纳二极管可以恢复关断。
在VGS>导通电压后，漏极和源极中间的电阻为0.042欧姆。
在持续工作的条件下：DS持续导通，最大的电流可以达到43A。
传感器接口电路与信号处理课件 (一)
传感器接口电路与信号处理课件 (一)传感器接口电路与信号处理是电子工程领域的一个重要分支，具有广泛的应用价值。
为了更好地开展这方面的工作，学习相关的课程显得尤为重要。
本文将从以下几个方面介绍传感器接口电路与信号处理课程的相关知识。
一、什么是传感器接口电路和信号处理？传感器接口电路是为了将传感器的输出信号转换为数字量而设计的电路。
信号处理是将已经转换为数字量的信号通过滤波、放大、调理等方式得到我们所需要的结果。
因此，传感器接口电路和信号处理在实际应用中有着不可替代的作用。
二、为什么需要学习传感器接口电路和信号处理？学习传感器接口电路和信号处理是为了更好地理解传感器的工作原理和输出信号类型。
同时，这也是为进一步深入学习数字信号处理、嵌入式系统等领域打下坚实的基础。
三、传感器接口电路和信号处理的基本知识传感器接口电路的设计通常需要考虑以下几个因素：1、信号变换电路。
将传感器的模拟信号转换为数字量需要采用合适的变换电路，例如运算放大器、差分放大器、ADC等。
2、信号滤波电路。
对于传感器输出信号中的噪声和干扰需要进行滤波处理。
常见的滤波器包括低通、高通、带通、带阻等。
3、信号放大电路。
对于传感器输出电压信号过小需要进行放大处理，以达到适当的量程范围。
信号处理的主要内容包括以下几个方面：1、数字滤波。
数字滤波可以通过FIR、IIR等算法实现，能够对信号进行复杂的滤波处理。
2、信号放大。
信号放大可以采用运算放大器等电路实现，可以对信号进行微小的放大操作。
3、信号采样。
数字信号是通过将模拟信号进行采样得到的，采样的频率和采样精度会影响到数字信号的质量和准确度。
四、如何进行传感器接口电路和信号处理的设计？进行传感器接口电路和信号处理的设计时需要考虑以下几个步骤：1、确定传感器的工作原理和输出电压范围。
2、设计适当的变换电路，将模拟信号转换为数字量。
3、设计滤波电路、放大电路等，对数字信号进行处理和优化。
4、采用单片机等系统，对数字信号进行处理和控制。

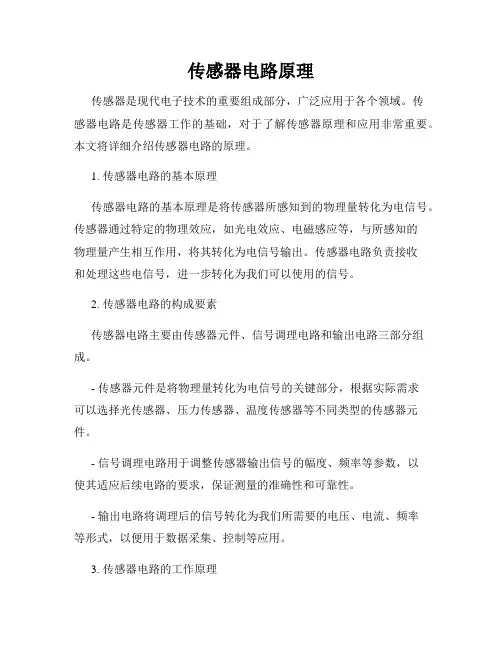

传感器电路原理
传感器电路原理传感器是现代电子技术的重要组成部分，广泛应用于各个领域。
传感器电路是传感器工作的基础，对于了解传感器原理和应用非常重要。
本文将详细介绍传感器电路的原理。
1. 传感器电路的基本原理传感器电路的基本原理是将传感器所感知到的物理量转化为电信号。
传感器通过特定的物理效应，如光电效应、电磁感应等，与所感知的物理量产生相互作用，将其转化为电信号输出。
传感器电路负责接收和处理这些电信号，进一步转化为我们可以使用的信号。
2. 传感器电路的构成要素传感器电路主要由传感器元件、信号调理电路和输出电路三部分组成。
- 传感器元件是将物理量转化为电信号的关键部分，根据实际需求可以选择光传感器、压力传感器、温度传感器等不同类型的传感器元件。
- 信号调理电路用于调整传感器输出信号的幅度、频率等参数，以使其适应后续电路的要求，保证测量的准确性和可靠性。
- 输出电路将调理后的信号转化为我们所需要的电压、电流、频率等形式，以便用于数据采集、控制等应用。
3. 传感器电路的工作原理传感器电路的工作原理可以简单描述为：传感器元件感知物理量并转换为电信号，信号调理电路对信号进行调整，输出电路将调理后的信号转化为需要的形式。
以光传感器为例，光传感器是通过光电效应将光信号转化为电信号的传感器。
当光线照射到光传感器上时，光电效应产生电荷，进而产生电流。
传感器电路会接收这一电流信号，并经过放大、滤波等处理，最终得到可用的光信号输出。
4. 传感器电路的应用举例传感器电路应用广泛，下面介绍几个常见的应用举例：- 温度传感器电路：将温度传感器感知的温度转换为电信号，可以应用于室内温度控制、温度采集等领域。
- 压力传感器电路：将压力传感器感知的压力转换为电信号，可用于压力监测、工业自动化等应用。
- 光电传感器电路：将光电传感器感知的光信号转换为电信号，可用于光敏开关、光电测距等场景。
总结：传感器电路是将传感器感知到的物理量转换为电信号的重要组成部分，常用于各个领域，如温度控制、压力监测、光敏开关等。

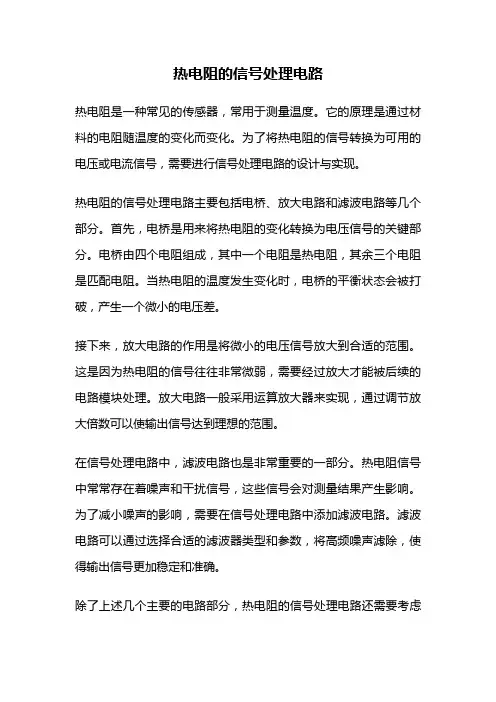

热电阻的信号处理电路
热电阻的信号处理电路热电阻是一种常见的传感器，常用于测量温度。
它的原理是通过材料的电阻随温度的变化而变化。
为了将热电阻的信号转换为可用的电压或电流信号，需要进行信号处理电路的设计与实现。
热电阻的信号处理电路主要包括电桥、放大电路和滤波电路等几个部分。
首先，电桥是用来将热电阻的变化转换为电压信号的关键部分。
电桥由四个电阻组成，其中一个电阻是热电阻，其余三个电阻是匹配电阻。
当热电阻的温度发生变化时，电桥的平衡状态会被打破，产生一个微小的电压差。
接下来，放大电路的作用是将微小的电压信号放大到合适的范围。
这是因为热电阻的信号往往非常微弱，需要经过放大才能被后续的电路模块处理。
放大电路一般采用运算放大器来实现，通过调节放大倍数可以使输出信号达到理想的范围。
在信号处理电路中，滤波电路也是非常重要的一部分。
热电阻信号中常常存在着噪声和干扰信号，这些信号会对测量结果产生影响。
为了减小噪声的影响，需要在信号处理电路中添加滤波电路。
滤波电路可以通过选择合适的滤波器类型和参数，将高频噪声滤除，使得输出信号更加稳定和准确。
除了上述几个主要的电路部分，热电阻的信号处理电路还需要考虑一些其他因素。
例如，为了提高测量精度，可以在电路中加入温度补偿电路。
温度补偿电路可以根据环境温度的变化对热电阻的信号进行修正，从而减小温度对测量结果的影响。
为了提高信号处理电路的可靠性和稳定性，还可以考虑使用电源滤波电路和隔离电路等。
电源滤波电路可以消除电源中的杂波和干扰信号，保证电路正常工作。
而隔离电路可以在电路之间提供电气隔离，避免干扰信号的传递。
热电阻的信号处理电路是将热电阻的信号转换为可用的电压或电流信号的关键部分。
通过合理的电桥设计、放大电路和滤波电路的结合，可以使热电阻的信号得到准确、稳定地处理。
同时，考虑到其他因素如温度补偿、电源滤波和隔离等，可以提高信号处理电路的可靠性和稳定性。
常用传感器和信号处理
图2-3 传感器的静态特性
2.1.2 传感器的特性
• 对于线性传感器，灵敏度S是一个常数。灵敏度的
量纲是输出量与输入量的量纲之比。灵敏度S的表
达式为
S y x
压电效应应用在工业上就形成了压电式传感器，它可以用来测量力的大小，压电晶体 产生的电荷量q为
q DF
压电式传感器是在压电晶体的两个工作面上蒸镀一层金属膜来构成两个电极，当压电 晶体受力时便在电极上产生电荷，通过测量电荷量就可以得出受力的大小。可以利用压电 晶体的逆压电效应用来制作微致动器、微型马达和微型扬声器，如精密车床中控制刀具微 进给的微致动器，生日贺卡和电子玩具中的微型扬声器等。而压电效应的应用更多，如打 火机中的火花产生器等。
n 60 f z
图2-17 数字磁阻式传感器
2.2.6 霍尔式传感器
霍尔传感器是基于霍尔效应原理的传感器，如图2-18所示，将 半导体薄片置于磁感应强度为B的磁场中，当在薄片的两端面通 入电流时，电荷由于受到洛仑兹力的作用，将向另两个端面运动， 导致在垂直于磁场和电流平面的方向上产生电位差，这种现象称 为霍尔效应。任何金属和半导体理论上都有霍尔效应，但是由于 金属的载流子密度大，导致霍尔效应很不明显，而半导体的霍尔 效应很明显。霍尔效应引起的电位差称为霍尔电势U，当半导体 平面垂直于磁场时，其表达式为
2）涡电流式传感器 涡电流式传感器是基于金属导体在交变磁场中的涡电流效应的传感器。该类型传 感器具有结构简单、响应快、灵敏度高等特点，但其仅限于测量具有金属表面的 物体。如图2-7所示，给线圈通入交变电流i1，则在其周围产生交变磁场H1，在H1 的作用下，靠近线圈的金属导体中产生了涡电流i2，i2在导体中自行闭合，进一步 产生交变磁场H2，H2的方向和H1相反并且抵抗H1，从而使线圈中的阻抗发生了变 化，进而影响了i1，通过对i1的变化进行检测，便可检测金属导体的位移大小或金 属存在与否。

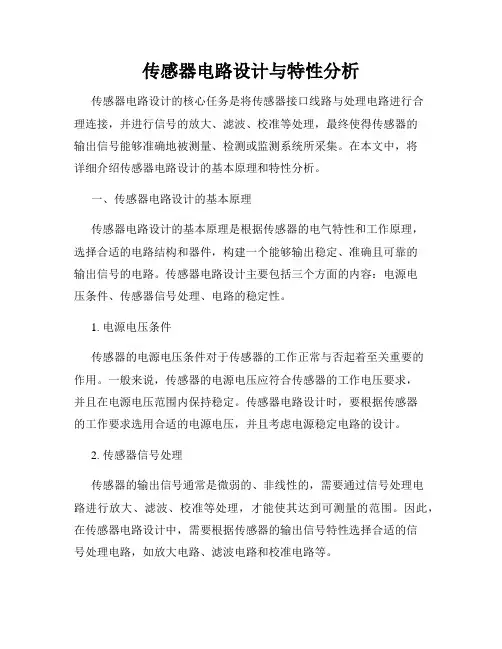

传感器电路设计与特性分析
传感器电路设计与特性分析传感器电路设计的核心任务是将传感器接口线路与处理电路进行合理连接，并进行信号的放大、滤波、校准等处理，最终使得传感器的输出信号能够准确地被测量、检测或监测系统所采集。
在本文中，将详细介绍传感器电路设计的基本原理和特性分析。
一、传感器电路设计的基本原理传感器电路设计的基本原理是根据传感器的电气特性和工作原理，选择合适的电路结构和器件，构建一个能够输出稳定、准确且可靠的输出信号的电路。
传感器电路设计主要包括三个方面的内容：电源电压条件、传感器信号处理、电路的稳定性。
1. 电源电压条件传感器的电源电压条件对于传感器的工作正常与否起着至关重要的作用。
一般来说，传感器的电源电压应符合传感器的工作电压要求，并且在电源电压范围内保持稳定。
传感器电路设计时，要根据传感器的工作要求选用合适的电源电压，并且考虑电源稳定电路的设计。
2. 传感器信号处理传感器的输出信号通常是微弱的、非线性的，需要通过信号处理电路进行放大、滤波、校准等处理，才能使其达到可测量的范围。
因此，在传感器电路设计中，需要根据传感器的输出信号特性选择合适的信号处理电路，如放大电路、滤波电路和校准电路等。
3. 电路的稳定性传感器电路的稳定性是指传感器在各种工作条件下输出信号的稳定性能。
传感器电路设计时，需要考虑各种因素对传感器电路的影响，如温度、湿度、电磁干扰等。
为了保证电路的稳定性，应采用合适的隔离电路、屏蔽电路和稳定电路等。
二、传感器电路特性分析传感器电路的特性分析是对传感器电路在不同工作条件下的性能进行评估和分析。
主要包括以下几个方面的内容：传感器的输入与输出特性、灵敏度、工作频率和功耗。
1. 传感器的输入与输出特性传感器电路的输入与输出特性是指传感器输入与输出之间的关系，一般通过绘制传感器输入与输出之间的特性曲线进行分析。
通过分析这些曲线，可以了解传感器的动态响应特性、非线性特性和测量范围等信息。
2. 传感器的灵敏度传感器的灵敏度是指传感器对于被测量、检测或监测物理量变化的敏感程度。
电磁传感器的工作原理
电磁传感器的工作原理电磁传感器是一种利用电磁感应原理来检测、测量物理量的传感器。
它主要由线圈、铁芯和信号处理电路组成。
当被检测物体靠近或远离传感器时，会引起线圈内的磁通量变化，从而产生感应电动势，通过信号处理电路转换成输出信号。
具体来说，电磁传感器的工作原理可以分为以下几个方面：1. 磁场感应原理根据法拉第电磁感应定律，当导体在磁场中运动或受到磁场变化时，会在导体内产生电动势。
因此，在电磁传感器中，当被检测物靠近或远离传感器时，会改变铁芯内的磁场分布情况，从而在线圈内产生感应电动势。
2. 感应电动势计算根据法拉第-楞次定律，导体内产生的感应电动势与导体所受的磁通量变化率成正比。
因此，在电磁传感器中，可以通过计算线圈内的感应电动势大小来确定被检测物体与传感器之间的距离。
3. 线圈设计线圈是电磁传感器的核心部件之一。
它通常由若干个匝数的细导线组成，可以分为单层线圈和多层线圈。
在设计线圈时，需要考虑到被检测物体的大小、形状、材料等因素，并通过计算确定合适的匝数和尺寸。
4. 铁芯设计铁芯是电磁传感器的另一个重要组成部分。
它通常由软磁性材料制成，可以分为闭合式铁芯和开放式铁芯。
在设计铁芯时，需要考虑到被检测物体与传感器之间的距离、形状等因素，并通过计算确定合适的尺寸和形状。
5. 信号处理电路信号处理电路是将从线圈中获取到的感应电动势转换成输出信号的关键部件。
它通常包括放大、滤波、AD转换等模块，可以将微弱的感应信号转换成稳定可靠的数字信号，并输出给控制系统或显示设备。
总之，电磁传感器是一种基于电磁感应原理工作的传感器，可以用于检测、测量物理量。
它主要由线圈、铁芯和信号处理电路组成，通过计算线圈内的感应电动势大小来确定被检测物体与传感器之间的距离。
在设计电磁传感器时，需要考虑到线圈和铁芯的尺寸、形状、材料等因素，并合理设计信号处理电路，以保证传感器的灵敏度、精度和稳定性。
信号处理电路的作用与组成
信号处理电路的作用与组成
一、信号处理电路的作用一个典型的电子系应当包括三个部分：信号猎取、信号放大与处理、信号执行。
下图是一个微机组成的测控系统框图。
二、信号处理电路的组成
信号处理电路通常由放大器、滤波器和线性化处理等电路组成，它是A/D转换器或是显示器之前的必可少的电路。
下图是振动分析系统的(测电梯擅动)原理框图：
依据不同的传感器要求，信号处理电路能完成各种处理，如电荷/电压转换、电流/电压转换、频率/电压转换、阻抗变换等，并对变换后的电信号实现放大、有源滤波或运算。
其中电信号放大器也应依据不同的要求来选：电荷放大器、仪表用放大器、程控放大器、隔离放大器等。
PV-96电荷传感器：电荷灵敏度10000pC/g，AD544L输出灵敏度33V/ g，当C=300pF，R=100G，测试频率范围0.1～10Hz，噪声电平范围为0.6×10-6V，加速度测量范围为2×10-6～10-1 g。
目前，信号处理电路已设计成专用集成电路(ASIC)，它们有：可编程数据放大器、高共模抑制比隔离放大器模块、集成调制解调器、模拟开关、采样/保持器、开关电容滤波器等。
1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
U o
所以：
U i I o 2 U o1R ( R f 1 R f 2 R1 R2 R
1 R1
令Rf1=R2 Rf2=2R1 则：
1 R )U i
Ri
)U i
R R1 R R1
I i I i1 I o 2 (
R f 1 R f 2 R1 R2 R1 R2 R
解：根据虚地原理
I i1
Ui R1
Rf 1 R1
Uo Rf 1
输入阻抗：
U0
U o1
U i
R f 1 R f 2 R1 R2
Ri
U i
U o1 o Ii2 U R2 Rf 2
Rf 2 R2
Ui IiLeabharlann 11 R1
R f 1R f 2 R1R2 R1R2 R
2. 直流电桥 四个桥臂由电阻R1、R2、R3 a 和R4组成。
R1 I1 I2 R4
b
R2 c Uo R3 d Ui
直流电桥
R1
R3
V
R4 R2
R1R3 R2 R4 Ui 电桥的输出： U o ( R1 R2 )(R3 R4 )
平衡的条件： 温敏电阻 R1 R3
平衡条件
R 1·R 3= R 2·R 4
（2）描述电路各部分作用。
+12V
R6
100M R3 10K C 10uF
热电偶
+
+
AD707
+12V
R2 RP1 1K 20 R5 91 R1 232K RP2 20K
LM35D
R4 24.3K
解：
（1）
AV
5V 20.64 mV
242
（2）R3、C1为低通滤波器，消除噪声；
LM35D及其周围电路补偿冷端温度；
a
b
R1 I1 I2 R4 d Ui
直流电桥
R2 c Uo R3
V
R4
R2
R1+ΔR
R1 ＋ΔR
R3
V
R4
平衡的条件： R1· R3=R2· R4
R1＋ΔR
R2
ΔU
b
R2 I1 I2
电桥的输出：
R1 a R4 d Ui
U0＋ΔU
R1 R3 R2 R4 Uo Ui ( R1 R2 )( R3 R4 )
二、 仪用放大器/电路
• 什么是仪用放大器？
–是一类高输入阻抗，高共模抑制比的差分放大器。具
有精度高，稳定性好等特点，经常用于精密仪器电路
和测控电路中，故称为仪用放大器，也称为仪器放大 器。 – 典型的仪表放大电路如下图所示，图中所有电阻均采 用精密电阻。
1、仪器（仪用）放大器
由于同相放大器的输入阻抗为ri+，不难得出三运放
• 应用于何种场合？
–应用于电参量式传感器，如电感式、电阻应变式、电 容式传感器等，经常通过电桥转换电路输出电压或电 流信号，并用运算放大器作进一步放大，或由传感器 和运算放大器直接构成电桥放大电路，输出放大了的 电压信号。
一、电桥
电桥的作用：将电阻R(应变片)、电感L、电容C等 电参数变为电压Δ U或电流Δ I信号后输出。
R6完成断线检测。 提问： （1）R3为什么不能太大?
（因为运放有输入偏置电流）
（2）断线检测功能为什么要求运放的输入偏置电 流小？ （因为运放输入偏置电流在R6上产生很大的压降）
3） 基本差动（差分）放大器
•
•
什么是差动放大器？
差动放大器是把二个输入信号分别输入到 运算放大器的同相和反相二个输入端，然后在输 出端取出二个信号的差模成分，而尽量抑制二个 信号的共模成分。
传感器电路的输出阻抗应与它所驱动的显示执行机构或微 机接口的阻抗相匹配。
• 不同的传感器的输出阻抗不一样； • 输出阻抗大——高输入阻抗运算放大器
– 压电陶瓷、光敏二极管（100MΩ）
• 输出阻抗小——变压器匹配
– 动圈式传声器（30-70Ω）
传 感 器 输 出
变压器匹配
第二节 信号放大电路
R Ui 4 R0 2 R
a R4
c Uo R3
d Ui
直流电桥
U i R 4 R0
检测与处理电路设计的基本要求：
1、稳定性
①温漂：处理的结果在一次运行中发生渐变 ②长期稳定性：由于元器件老化、插接件弹
性疲劳、氧化等原因 ③短期稳定性：示值重复性。
2、频率特性与响应速度
随着科技的发展，对于快速变化的过程进行动态
测量的要求越来越多。
3、线性度
检测的非线性由传感器、传感器检测电路、显示 执行机构这三部分的非线性度产生。
改进电路：自举型高输入阻抗放大器
Vi R1 R 输入阻抗 Rin I i R R1
Io2
2R1
Ii2 -
Uo1
A2
+
R2 Rp
上式表明：只要R稍大 于Rr，就能获得很高的输 入阻抗，可高达100M。 但R绝对不能小于Rr，否 则输入阻抗为负，会产生 严重自激。
R R2
Ii Ii1 -
传感器检测电路设计
传感器检测与处理电路的基本要求 传感器的匹配 信号放大电路 信号变换电路 信号滤波电路 传感器电路的噪声与抑制
第一节
检测电路设计概述
为什么需要信号转换和处理电路？ 检测与处理电路设计的基本要求？
为什么需要信号转换和处理电路？
对测试信号进行转换处理的目的： 1.传感器输出的信号很微弱，大多数不能直接输送 到显示、记录或分析仪器中去，需要进一步放大， 有的还要进行阻抗变换。 2.有些传感器输出的是电参量，需要转换成电信号 才能进行处理。 3.有些传感器输出的是电信号，但信号中混杂有干 扰噪声，需要去掉噪声，提高信噪比。 4.某些场合，为便于信号的远距离传输等原因，需 要对传感器测量信号进行调制解调处理。
解：
（1）
2.5V R2 1.5 mA 1.67 K
（2）
Av (1 2
R3 RP 1
)
R7 R5
1V 200 mV
5
则：Rp1=10KΩ
（3）调节Rp2
三、 电桥放大电路
• 何谓电桥放大电路？
–由传感器电桥和运算放大器组成的放大电路或由传感 器和运算放大器构成的电桥都称为电桥放大电路。
传感器输出的信号常为微弱电压、电流或电荷信号，
因此需要接放大电路。对信号的放大有很多种电路可以实
现，但工程测试中所遇到的信号，多为 100kHz 以下的低 频信号，在大多数的情况下，都可以用放大器集成芯片来
设计放大电路。
1、基本放大电路 2、仪表放大电路 3、电桥放大电路 4、程控增益放大电路
5、隔离放大电路
仪表中最典型的前置放大器。
K CMR
An K CMR2 K CMR1 An K CMR2 K CMR1
该电路具有很高的共模抑 制比。只要A3的两输入端 所接的电阻对称，V3和V6 共模成分则可以互相抵消。 测量放大电路具有以下的特点： (1) 测量放大器是一种带有精密差动电 压增益的器件。 (2) 具有高输入阻抗、低输出阻抗。 (3) 具有强抗共模干扰能力、低温漂、 低失调电压和高稳定增益等特点。 (4) 在检测微弱信号的系统中被广泛用 作前置放大器。
一.
基本放大电路
1. 比例放大器 反相与同相放大电路是集成运算放大器两种最基本的应用电 路，许多集成运放的功能电路都是在反相和同相两种放大电 路的基础上组合和演变而来的。 2、差动放大电路
1） 反相放大器
闭环增益：
R2 Af R1
反馈电阻R2值不能太大，否则会产生较大的噪声及漂移， 一般为几十千欧至几百千欧。R1的取值应远大于信号源 Ui的内阻。(放大倍数小，噪声大，输入阻抗小)
三运放结构的测量放大器
仪表放大器电路举例
例：一种压力传感器的信号调理电路如图所示。压力 传感器采用绝对压力传感器PS3000S-102A，此传感 器为恒流驱动，驱动电流为1.5mA，最大量程为 200mV。电路中VD1稳定电压为2.5V，作为压力传 感器提供1.5mA恒流源的基准电压。
求： (1)为了保证压力传感器恒流驱动工作，试计算电阻的R2阻值； (2)如果信号调理电路的输出范围为0-1V，试计算可调电阻的 取值； (3)如果当压力为0时，由于桥路本身的不平衡，传感器桥路1、 2两端有的电压，试对照图说明如何进行零点补偿消除其对 输出的影响。
Ui
R1
+
A1
Uo
Rp 自举型高输入阻抗放大器
高输入阻抗反相放大器 A2提供补偿电流，减小A1从信号源吸取的电流，可以大幅度地提 高主放大器的等效输入阻抗Rin
高输入阻抗放大器
2R1
Ii2 -
Uo1
Io2
A2
+
R2 Rp
R R2
Ii Ii1 -
Ui
R1
+
A1
Uo
Rp 自举型高输入阻抗放大器
求：输入阻抗Ri=?
• •
• 同相放大器输入阻抗ri+
• ri+= ri(1+AF)
• 同相放大器输出阻抗ro+
• ro+= ro/(1+AF) 教材约定：在涉及同相放大器的输入阻抗时，均 以ri+来表示，即指同相放大器所具有的最低在 107Ω 以上的输入电阻，而不器刻意指明其具体 的数值。
电压放大器电路举例
例：K型热电偶，将0—500℃的温度转换为0-5V 电压信号。已知1 ℃对应热电偶输出电压40uV， 500 ℃对应满量程电压20.64mV。 求： （1）信号电路增益AV?
