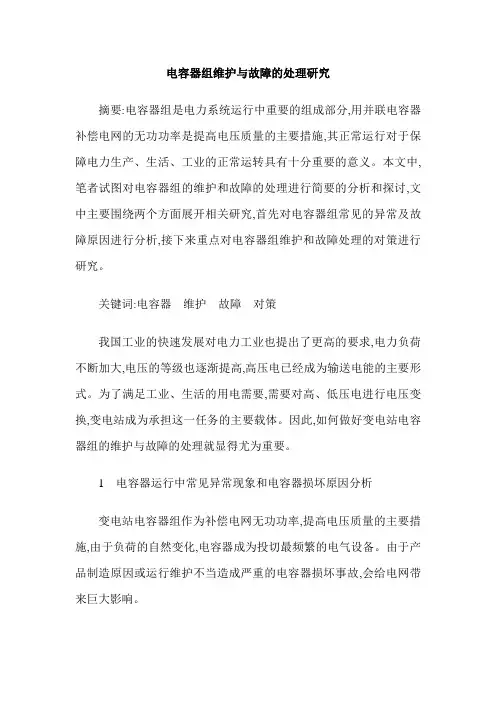

电容器组维护与故障的处理研究
电容器组维护与故障的处理研究摘要:电容器组是电力系统运行中重要的组成部分,用并联电容器补偿电网的无功功率是提高电压质量的主要措施,其正常运行对于保障电力生产、生活、工业的正常运转具有十分重要的意义。
本文中,笔者试图对电容器组的维护和故障的处理进行简要的分析和探讨,文中主要围绕两个方面展开相关研究,首先对电容器组常见的异常及故障原因进行分析,接下来重点对电容器组维护和故障处理的对策进行研究。
关键词:电容器维护故障对策我国工业的快速发展对电力工业也提出了更高的要求,电力负荷不断加大,电压的等级也逐渐提高,高压电已经成为输送电能的主要形式。
为了满足工业、生活的用电需要,需要对高、低压电进行电压变换,变电站成为承担这一任务的主要载体。
因此,如何做好变电站电容器组的维护与故障的处理就显得尤为重要。
1 电容器运行中常见异常现象和电容器损坏原因分析变电站电容器组作为补偿电网无功功率,提高电压质量的主要措施,由于负荷的自然变化,电容器成为投切最频繁的电气设备。
由于产品制造原因或运行维护不当造成严重的电容器损坏事故,会给电网带来巨大影响。
1.1 电容器运行中常见异常现象(1)过电流。
引起过电流的原因有投入电容器产生涌流、高次谐波谐振产生过电流、运行电压过高使电容器过电流、投入空载变压器引起谐振产生过电流、电弧炉负荷变动较大。
(2)过电压。
引起过电压的原因有高次谐波谐振、切断电容器。
(3)熔断器群爆。
引起熔断器群爆的原因有熔断器熔断后尾线不能与保护管脱离,熔断器的额定电流选择过小,熔断器开断性能不良,谐波。
1.2 电容器损坏原因分析(1)切电容器组时,由于断路器重燃引起的重燃过电压造成电容器极间绝缘损伤甚至击穿。
(2)电容器投入时的涌流过大、电网的谐波超标引起过电流,使电容器过热、绝缘降低乃至损坏。
(3)电容器外壳渗漏油,导致内部绝缘受潮而发生放电,使电容器损坏。
(4)电容器由于密封件老化或接点长期发热引用内部发热。
低压供电的补偿方法、装置和电子设备与流程
低压供电的补偿方法、装置和电子设备与流程低压供电在现代化的城市中已经成为一个不可或缺的供电方式，它可以为人们提供电力，满足日常生活、工业生产以及商业需求。
然而，低压供电也存在一些问题，例如电压不稳定、功率因数低等，需要补偿方法、装置和电子设备进行修正。
本文将就低压供电补偿方法、装置和电子设备与流程进行详细阐述。
一、低压供电的补偿方法1.静态电容器补偿法静态电容器补偿法适用于低压供电中存在的功率因数低的问题。
它通过在电网中增加静态电容器补偿，提高电路的功率因数，使电路能更加稳定地运行，从而提高供电质量。
2.谐波滤波器补偿法谐波滤波器补偿法适用于电网中出现谐波的问题。
它通过引入谐波滤波器，在电网中滤去谐波信号，从而消除低压供电中的谐波问题，保证电网的稳定性。
3.动态无功补偿法动态无功补偿法适用于低压供电中存在的有功功率和无功功率变化快速的问题。
它通过调节电容器的电容量和电抗器的电感值，使电网的有功功率和无功功率达到平衡，确保电网的稳定性和供电质量。
二、低压供电的补偿装置1.电容补偿装置电容补偿装置是一种常用的低压供电补偿装置。
它是通过引入静态电容器，在低压电网中进行电容补偿，提高电路的功率因数，从而实现电网的稳定性。
2.谐波滤波器谐波滤波器是一种针对低压供电中的谐波问题而设计的补偿装置。
它是通过引入谐波滤波器，在低压电网中进行谐波滤波，消除谐波信号，从而确保电网的稳定性。
3.动态无功补偿装置动态无功补偿装置是一种常用的低压供电补偿装置。
它是通过引入动态无功补偿器，在低压电网中进行动态无功补偿，调节电容器和电抗器的电容量和电感值，以实现有功功率和无功功率之间的平衡，从而确保电网的稳定性。
三、电子设备与流程低压供电的补偿装置通常是由一些电子设备和控制流程组成的。
例如，静态电容器补偿法需要使用电子电容器，并与电网中的电力传感器相连，获取电网中的电压和电流信息，并通过控制器进行控制。
谐波滤波器补偿法需要使用谐波滤波器，并通过电力传感器获取电压和电流信息，同时控制器控制谐波滤波器的工作状态。
低压无功补偿装置安装使用说明书
2、空气相对湿度：≤90%（相对环境温度为 20℃～25℃） 3、海拔高度： 不超过 2500m
1
4、环境条件：
适用于室内（箱体内）安装，不适用于有火灾、爆炸危险、严重污秽、化学腐蚀 及剧烈震动的地方。
5、安装位置：与地面垂直的倾斜度不超过 5º 五、技术参数： 1、额定电压：380V 2、额定频率：50Hz 3、补偿方式：三相补偿和单相补偿相结合。 4、补偿容量：60kvar~390kvar。 5、补偿方式：循环投切，编码投切，模糊控制自动投切。 6、控制物理量：无功功率或无功电流 7、最快响应时间：≤20ms 六、安装调试 1、安装前检查 检查设备是否完好无损，随机资料及配件是否齐全，如发现问题应及时与厂家联系。 2、通电前的检查与实验 产品安装完毕后，投入运行前需进行如下项目的检查与实验。 1）检查柜体内是否干燥、清洁。 2）电器元件的操作机构是否灵活，不应有卡涩或操作力过大现象。 3）主要电器元件的通断是否可靠、准确，辅助接点的通断是否可靠准确。 4）仪表指示与互感器的变比及极性是否正确。 5）母线连接是否良好，其绝缘支撑件、安装件及附件是否牢固可靠。 6）用 500 伏兆欧表测量绝缘电阻不得低于 10 兆欧，浏览量时应断开电子设备、电容器及消耗电流的 器件如线圈。 3、通电调试 无功功率自动补偿控制器的调试 控制器出厂里投入、切除门限，延时时间，过压门限，已按有关标准整定，如需重新整定，请按照无 功功率自动补偿控制器的使用说明进行调整。 七、使用与维护注意事项 1）必须由合格的电气人员进行该产品的操作、维护和检修。 2）维修时要先断开电源，待补偿电容器放电完毕后再进行维修。
, FUJIAN XIONGFENG ELECTRIC CO. LTD.
GGJ 型低压无功功率补偿柜
浅谈低压无功率补偿11
浅谈低压无功自动补偿分析及——无功功率自动补偿装置中铁十局二公司申报人：精典爷们二0一一年九月十四日浅谈低压无功自动补偿分析及——无功功率补偿装置摘要本文分析了无功功率降低能耗，给生产生活带来不便及几种无功功率补偿的方法。
无功功率补偿装置的几种补偿方式和存在的问题及解决问题发展的方向。
关键词：低压无功补偿、低压无功补偿装置引言国民经济的高速发展和人民生活水平的不断提高带来了电力负荷的高速增长。
尤其是近两、三年来，由于电力负荷增长迅猛，而发电装机容量和输配电能力不足，出现限电拉闸。
与此同时，随着电力市场的开放，电力用户对电能质量的要求也在提高；电力生产与供应企业也比以往任何时候都重视电力系统运行的经济性。
电力系统运行的经济性和电能质量与无功功率有重大的关系。
低压无功补偿的重要性许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递。
为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的“无功”并不是“无用”的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。
在功率三角形中，有功功率P与视在功率S的比值，称为功率因数cosφ，其计算公式为：cosφ=P/S=P/（P2+Q2）1/2.在电力网的运行中，功率因数反映了电源输出的视在功率被有效利用的程度，我们希望的是功率因数越大越好。
这样电路中的无功功率可以降到最小，视在功率将大部分用来供给有功功率，从而提高电能输送的功率。
一影响功率因数的主要因素大量的电感性设备，如异步电动机、感应电炉、交流电焊机等设备是无功功率的主要消耗者。
据有关的统计，在工矿企业所消耗的全部无功功率中，异步电动机的无功消耗占了60％～70％；而在异步电动机空载时所消耗的无功又占到电动机总无功消耗的60％～70％。
所以要改善异步电动机的功率因数就要防止电动机的空载运行并尽可能提高负载率。
无功补偿在电力系统中的电容器选择与配置
无功补偿在电力系统中的电容器选择与配置电力系统中的无功补偿是调节电力负载的重要手段，它不仅可以提高电力质量，还能提高电网的传输能力。
而电容器作为无功补偿的重要组成部分，在电力系统中起着至关重要的作用。
本文将讨论无功补偿在电力系统中的电容器选择与配置。
一、电容器的选择电力系统中的电容器按其电压等级分为低压电容器和高压电容器。
在选择电容器时，需要考虑以下几个因素：1. 电容器的额定电压：电容器的额定电压应大于或等于系统运行电压，以保证其正常运行，并具有足够的安全裕度。
2. 电容器的容量：选择合适的电容器容量是保证无功补偿效果的关键。
容量过小，则无法达到预期的补偿效果；容量过大，则可能造成电力系统的谐振问题。
因此，在选择容量时，需要根据负载的无功功率需求进行合理补偿。
3. 电容器的损耗：电力系统中的电容器存在一定的损耗，这些损耗将转化为热量，影响电容器的寿命。
因此，在选择电容器时，需要考虑其损耗因数和寿命。
二、电容器的配置电容器的配置是指将电容器合理地安装在电力系统的不同位置，以实现最优的无功补偿效果。
1. 单点补偿：单点补偿是指将电容器集中安装在负载侧，通过控制器控制其开关，以实现对负载无功功率的补偿。
这种配置适用于小型的负载系统，能够提供有效的无功补偿。
2. 多点补偿：多点补偿是指将电容器分散安装在电力系统的不同位置，根据不同位置的负载功率需求，分别进行无功补偿。
这种配置适用于大型的负载系统，能够更加精确地进行无功补偿。
3. 静止补偿器配置：静止补偿器是一种集中式的无功补偿设备，它能够通过电力电子器件实现对电容器的精确控制。
在配置静止补偿器时，需要考虑电容器和补偿器之间的匹配，以及静止补偿器的控制策略。
三、电容器的维护与管理为了确保电容器能够正常运行并延长其使用寿命，需要进行定期的维护与管理。
具体措施包括：1. 定期检查电容器的运行状态，包括电压、电流和温度等参数的监测，以及电容器外观的检查。
2. 定期清洁电容器周围的环境，避免灰尘和湿气的积聚，影响电容器的散热和运行。
变压器电容补偿
变压器电容补偿全文共四篇示例，供读者参考第一篇示例：变压器电容补偿是电力系统中常用的一种补偿方法，通过在变压器旁边放置一个合适的电容器，可以有效改善系统中的功率因数，减少电能损耗。
变压器在电力系统中扮演着重要的角色，它将输电系统中的高电压变换为用户所需的低电压，使电能可以顺利传输到各个用电设备中。
在实际运行过程中，由于变压器的电感性负载会导致系统的功率因数下降，影响电力设备的运行效率和稳定性。
变压器电容补偿就成为了一种必要的解决方案。
一、变压器电容补偿的原理电容补偿是通过在电路中并联连接一个电容器来补偿电路的电感性负载，提高功率因数的一种方法。
在变压器旁边放置一个合适的电容器，可以在一定程度上抵消变压器的电感性负载，提高系统的功率因数。
当电容器与变压器并联连接时，可以看作一个并联谐振电路，使得两者在频率上形成共振，从而实现功率因数的补偿。
1. 改善功率因数：通过电容补偿可以有效提高系统的功率因数，降低电能损耗，提高系统的运行效率和稳定性。
2. 减小谐波：由于电容补偿可以抑制变压器谐波的产生，降低系统中的谐波水平，改善电力质量。
3. 节约能源：提高功率因数可以减少系统中的无效功率，节约电能消耗，降低供电成本。
4. 延长设备寿命：电容补偿可以减小系统中的电流和电压谐波，降低电力设备的损耗，延长设备的使用寿命。
1. 确定补偿对象：根据系统运行情况和需求，确定需要进行电容补偿的变压器。
2. 计算补偿容量：根据变压器的额定容量、功率因数和负载情况，计算出需要补偿的电容容量和电压等参数。
3. 设计补偿方案：选择合适的电容器类型和连接方式，设计补偿电路，并考虑与变压器之间的连接方式和保护措施。
4. 安装调试：按照设计方案进行电容器的安装和连接，进行电容补偿系统的调试和测试，确保系统正常运行。
5. 运行监测：定期对电容补偿系统进行检查和维护，监测系统运行情况，及时处理问题，保障系统稳定运行。
1. 工业用电：工业生产中存在大量的电感性负载设备，如电动机、照明设备等，通过电容补偿可以提高功率因数，减少无功功率损耗。
低压功率因数补偿技术(标准)
第一章基本概念与名词解释在交流电路中，由电源供给负载率有两种：一种是有功功率，一种是无功功率。
1、功率：单位时间内所做的功。
2、有功功率保持用电设备正常运行所需的电功率，（交流电在一个周期内瞬时有功功率的平均值），即：电路中电阻上所消耗的功率。
它将电能转换为其它形式能量（机械能、光能、热能）的电功率。
符号用P表示，单位有瓦（W）、千瓦（KW）、兆瓦（MW）。
交流电有功功率的计算公式为：单相:P（W）= Ue Iecosφ三相: P（W）= √3UeIecosφ3、无功功率它作用于交流电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。
它不对外作功，而是转变为其他形式的能量。
凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。
电动机的转子磁场就是靠从电源取得无用功率建立的。
变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。
因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。
无功功率的符号用Q表示，单位为乏（Var）或千乏（kVar）。
交流电无功功率的计算公式为：单相:Q（Var）=Ue IeSinφ三相:Q（Var）=√3UeIeSinφ4、视在功率在具有电阻和电抗的电路中，电流和电压的乘积叫视在功率，单位伏安（VA）或千伏安（KVA）。
三相交流电视在功率计算公式为：S（VA）=√3Ue Ie=√P2+Q2。
或 S=P/cosφ5、功率因数：在同一相交流电路中，相电压与相电流之间的相位差的余弦称为功率因数，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S。
功率因数的大小与电路工作负载的性质有关，纯电阻负载的功率因数为1，电感性或电容性负载电路的功率因数都小于1。
而且在电感性负载电路中，电流滞后电压一个角度，结果功率因数滞后一个角度（随着滞后角度的增加，电网电压随着下降）。
在电容性负载电路中，电流超前电压一个角度，结果功率因数超前一个角度（随着超前角度的增加，电网电压随着上升）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压电容补偿的调试与维护
立帜低压电气网讯 目前，广州地铁供电系统中均安装了电容补偿柜，以补偿供电系统中的
无功损耗。经一号线多年运行情况来看，影响该设备不能正常投入运行的原因很多。为此，
就如何维护好低压补偿电容屏，谈几点看法。
1.系统供电电压对电容器的影响
电容器的无功功率与系统供电电压的平方成正比。若供电电压低于电容器的额定值，
将会增加电容器的损耗，并将会缩短其使用寿命。因此国家标准规定，电容器长时间允许运
行电压不得超过其额定电压的1.1倍，如果超过1.1倍，电容器应退出运行。目前电容柜上
安装的ABB功率因数调节器，都具备这种过电压保护功能，运行时应经常对其过电压保护
动作值进行监测，如不合适，需及时给予适当的调整。
2.监视电容器组的运行电流
每台电容器在其铭牌上都标有额定电压值。当系统供电电压值为额定值时，电容器的
运行电流亦应为额定值；如果偏离额定值较多、三相不平衡时，就要进行检查和分析：
1)电流值偏小是供电电压较低，还是电容器组中部分电容器存在故障；
2)电流值偏大是供电电压偏高，还是系统中高次谐波的影响；
3)三相电流不平衡多数是电容器组中部份电容有故障，可用钳形电流表逐只进行检查；
4)电流值大大超过额定值，电流表指针不规则地上下大幅度摆动，多数是电容器与系
统中某高次谐波产生并联谐振，使电容器在谐波状态下严重过负荷。
针对以上电流表的异常情况，应采取相应的措施，以防止不正常事态的进一步扩大。
3.减少投切振荡几率
投切振荡是指电容器组中反复不间断地投入和切除这样一种不稳定的运行状态，元器
件频繁通断，会加速老化、缩短使用寿命，因此运行时应尽可能地减少其投切几率。它的形
成主要有以下两方面原因：
1)当系统运行在某种状态时，投入一组电容器后，系统就形成过补偿。如此反复投切，
使到系统中负载功率因数发生变化并满足工作的条件后，才停止投切。对此可采取以下的两
种方法来缓解：
①选择合适的无功功率自动补偿器。目前常用方式有两种：一种是cosφ值，不论系
统中负荷值多少，只要cosφ值高出或低于设定值，自动补偿仪即发出“投入”或“切除”
的指令；另一种是按系统中感性负荷值的大小作为采样点，如果系统中的感性负荷小于补偿
仪的设定值，此时系统中虽然cosφ较低，补偿仪亦不会发出“投入”指令，就可适当减少
了投切几率。
②将电容器等容分组改为不等容分组。目前大多数电容屏均为等容组，即每项组电容
器的容量是相等的。如果将其中一组电容的容量减少，或者原额定容量相等而额定电压400V
等级的电容器改为额定容量相等而额定电压为500V等级的电容器作降容使用(降压后的容
量为原额定容量的64%)，亦能减少投切几率。
2)过电压引起的投切振荡。当电源电压上升到补偿仪过电压动作值时，使原来投入的
电容器逐只切除；当电源电压低于该设定值时，过电压保护又退出工作。补偿器过电压保护
动作值一般整定在436～438V为宜，且返回值也不能太高。两者之间的差值称为回差，回
差电压一般为6V左右。如回差电压太小，也容易造成投切振荡。运行时可根据系统运行电
压来核对过电压保护整定值和回差电压值是否合适。
4.应具备可靠的放电回路
无论哪种形式的电容柜，都有必须具备可靠的放电回路。如果电容器组脱离系统电源
后，没有可靠的放电回路，当该电容器组再次投入时，则可能使电容器承受较高的叠加电压，
由此而受到损害；同时很大的合闸冲击电流，容易损坏有关电气设备。当操作人员采用手动
投切时，不能可靠地将剩余电荷回放到安全的范围；同时内部电阻是否完好，难以检查。因
此笔者认为应在每台电容器上并联三只信号灯，既指示放电回路，又作投切指示比较合适。
5.掌握正确的操作方法
1)当采用手动操作时，投切速度不能太快，要保证有足够的放电时间。
2)副柜同样有选择自动和手动两种运行方式的切换开关。要求副柜随主柜同步自动投
切，在主柜投运前(或在主柜电容器组大部分切除)的状态下，将副柜转换开关预先操作在自
动工作的位置上，但要在尽可能避免主柜电容器组大部投入的情况下，将副柜切换开关由手
动或停止转向自动，以避免较大的电流对系统造成冲击，损坏设备。
6.采样与负载相位的安排
这类负载所接的相位，应能反映在采样互感器上，否则应能调整负载所接的相位，使
控制器按照采样处正常工作。
7.防止高次谐波对电容器的危害
电网中的高次谐波源主要来自非线性负载，如电网中的晶闸管整流装置、变压器铁心
非线性饱和以及电弧炉变频器等。高次谐波对电容器的危害甚大，首先使电容器过流、发热、
增加损耗，导致介质绝缘性能下降，最后造成内部击穿；同时可能形成电流谐振，一旦产生
电流谐振，将使大批电容器过流、熔断器熔断或导致爆炸事故。防止高次谐波对电容器的危
害，可从以下两方面采取措施：
1)电容器串联电抗器。根据测定分析，系统中出现的高次谐波成份，随负载性质和状
态的变化而不同。根据有关资料分析，通常5次谐波，可在电容器组串联电抗器，其基波电
抗值为电容器基波容抗值的5%～6%；
2)提高电容器组的额定工作电压，以提高电容器的绝缘介质强度。例如将额定电压500V
的电容器用在400V的电源上。
8.监视电容器的温升
电容器在正常运行时的温升不会很高，一般不超过20K。如果手摸其外壳，感到微温，
那是正常的；反之，如果外壳很烫手，那肯定内部存在故障，应停电退出运行。
9.加强日常维护
1)定期对设备进行停电清扫并对一、二次回路螺钉紧固。
2)定期检查仪表指示是否正常?回路连接部分和主要元器件是否有过热的现象?是否有
不正常的噪声?放电回路是否完好?如发现问题应及时处理
