AutoCAD 2012中文版基础教程单元9

9.1 三维建模的方法
2. 操作
单击“建模”工具栏中的“旋转”按钮，先选择要旋转的对象，再选择旋转轴即可生成三维实体。例如，使用“多段线”命令绘制物体的外轮廓轨迹，使用 “旋转”命令将外轮廓轨迹绕旋转轴旋转生成实体，如图9-11所示。生成的实体模型对产生对称的光滑曲面的建模有特殊作用。
9.1 三维建模的方法
图9-11 将外轮廓轨迹绕旋转轴旋转的示例
9.1 三维建模的方法
3. 说明
使用“旋转”命令可以将一个闭合的对象围绕X轴或Y轴旋转一定角度来创建实体，也可以围绕直线、多段线或两个指定的点旋转对象。如果使用“直线”或 “圆弧”命令绘制轮廓，那么可以使用PEDIT命令中的 “合并”选项将它们先转换为单个多段线对象，然后使用“旋转”命令即可生成三维实体。
9.1 三维建模的方法
2. 操作
（1）“并集” 布尔运算。某组合实体由4个台阶和1 个平台合并而成，如图9-5（a）所示，将5个立方体合并为一个实体，如图 9-5（b）所示。
图9-5 “并集”布尔运算
9.1 三维建模的方法
（2）“差集”布尔运算。“差集”布尔运算是指从第一个对象中减去第二个对象，得到一个新的实体或面域。例如，洗涤池的形成是大长方体减去两个小长方体，如图9-6所示。
单元9 三维建模的方法及应用举例
AutoCAD 2012 不仅可以绘制二维图形，还可以绘制具有真实效果的三维模型，这样在工程未完工之前就能看到它的“真面目”，这对现场施工人员尽快熟悉设计图纸，更快、更好地完成施工任务具有很大的帮助。随着AutoCAD绘图在工程中的作用越来越大，其在工程方面的应用也越来越广泛。
计算机辅助设计 ——AutoCAD 2012中文版基础教程

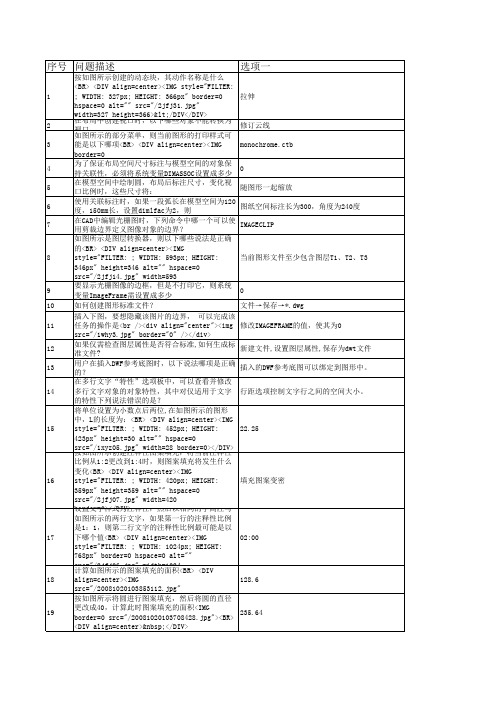

2012 AutoCAD工程师样题(高级)

选项一
拉伸
2 3 4 5 6 7
修订云线 monochrome.ctb 0 随图形一起缩放图纸空间标注长为300，角度为240度 IMAGECLIP
8
当前图形文件至少包含图层T1、T2、T3
9 10 11 12 13 14
0 文件→保存→*.dwg 修改IMAGEFRAME的值，使其为0 新建文件,设置图层属性,保存为dwt文件插入的DWF参考底图可以绑定到图形中。行距选项控制文字行之间的空间大小。
4471.888，476.026
全部；水平
图案填充边界矩形范围的左下角多行文字值
80.89
一次选择一个对象
968.34
1689.25
#c
39
40
41 42
43
44
45
53
54
按如图所示创建圆柱实体，然后将其进行删除A 面的抽壳处理，抽壳厚度为5，最后计算实体的体积<BR> <DIV align=center><IMG style="FILTER: ; WIDTH: 275px; HEIGHT: 296px" height=296 alt="" hspace=0 src="/2jfj05.jpg" width=275 将如图所示的夹点B编辑到点C，则线段AC的长度是多少<BR> <DIV align=center><IMG style="FILTER: ; WIDTH: 540px; HEIGHT: 271px" height=271 alt="" hspace=0 src="/2jfj26.jpg" width=540 半径为10的四分之一圆弧，在圆弧的两端分别将弧长加长3mm，则圆弧的弦长是多少如图所示，将选择如下哪些选项的对象<BR> <DIV align=center><IMG src="/20081020102053389.jpg" 将如图所示的图形放大，放大后圆的直径是 82.45，则放大后六边形的面积是多少<BR> <DIV align=center><IMG src="/20081020102146621.jpg" 将如图所示的矩形ABCD绕点A旋转，其旋转角度的大小如图所示，则旋转前后点B的直线距离是多少<BR> <DIV align=center><IMG src="/20081020102125115.jpg" 能否将如图所示的线段AB、BC使用JOIN命令合并到一起<BR> <DIV align=center><IMG style="FILTER: ; WIDTH: 748px; HEIGHT: 298px" height=298 alt="" hspace=0 src="/2jfj38.jpg" width=748 将如图所示的扇形，将其中的点A拉伸到点 @30<60,其中拉伸基点是点A，最后计算扇形的面积<BR> <DIV align=center><IMG style="FILTER: ; WIDTH: 335px; HEIGHT: 351px" height=351 alt="" hspace=0 src="/2jfj40.jpg" width=335 将如图所示的点C拉伸到点@10,10 其中拉伸基点在点C，然后计算四边形ABCD的面积<BR> <DIV align=center><IMG style="FILTER: ; WIDTH: 525px; HEIGHT: 390px" height=390 alt="" hspace=0 src="/2jfj39.jpg" width=525 border=0></DIV> 如图所示的图形，其周长是多少<BR> <DIV align=center><IMG src="/20081020103547262.jpg" 如图所示的多边形，AB两点的距离是多少？<BR> <DIV align=center><IMG src="/1ls3.jpg" border=0></DIV> 在动态输入处于打开状态下，对图形进行移动操作，给定基点坐标为（100，150），系统要求给定第二点坐标时输入（100，200），则图形的移图形“1ls1.jpg”中阴影所围成的面积是多少?<br /><div align="center"><img src="/1ls1.jpg" border="0" /></div> 两个圆球，半径为200，球心相距 250，则两球相交部分的体积为如图所示的半圆环体，其体积为<br /><div align="center"><img src="/1why1.jpg" border="0" /></div> 图形的阴影面积是多少？<BR> <DIV align=center><IMG src="/1ls2.jpg" border=0></DIV>

《AutoCAD制图》试题参及考答案

《AutｏCAＤ制图》试题(参考答案)考试时间：90分钟班级学号姓名一、选择题（２×20=４0分，将答案填入题前答题框内)１、AUＴOＣAＤ最初是哪个国家开发的(A）A、美国B、加拿大C、中国Ｄ、法国2．移动命令的简称是（A）Ａ.M ﻩB．GO ﻩＣ.MM Ｄ.YM3、在绘制直线时，可以使用以下快捷输入方式（B）A.cB.L Ｃ.paｎ D.E4.在CＡD中表示相对一点水平距离为5mm的相对坐标输入格式为(B）A．B,0 B.＠5，０Ｃ．@5，5 Ｄ．@０，5５．有一实物的某个尺寸为10，绘图是采用的比例为２:1。

标注是应标注（B) Ａ.5 Ｂ.10 C.2 D．５ｍm6、绘制圆通常有几种方式(D）ﻫA、３B、４C、5D、６ﻫ7、用对象捕捉ＯSNAＰ方式捕捉圆周或圆弧上的切线点用(C）捕捉方式ﻫA、圆心ＣEＮTEＲB、中点MIＫPOINTC、切点TAＮGＥNＴD、ＱUADRANT8、在“图层管理器”对话框中，进行层操作时,以下（Ｄ)是准确的。

ﻫA、已冻结的层可以重置为当前层ﻫB、除实线外经装载的线型才能被设置为某层的线型C、被锁定的层上的图形实体既可被编辑,也可以改变其线型、颜色。

ﻫD、新置层的层名中可以使用空格字符9、样条曲线不能用下面的(D）命令进行编辑ﻫA、删除Ｂ、移动Ｃ、修剪D、分解１０、AUＴOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是(A）ﻫA、模型空间和图纸空间B、模型空间和绘图空间ﻫＣ、图纸空间和绘图空间D、打印空间和图纸空间11、选中夹点的默认颜色是（B)ﻫA、黄色B、红色Ｃ、绿色D、1、CＡD当中的图形文件是下列哪一种(A)ﻫＡ、矢量图B、位图C、蓝色ﻫ2点阵图D、矢量图或位图13、ＡUTOCAＤ软件的设计特点是(Ｄ）ﻫA、参数化强B、可视化强C、1、绘制多段线的命令是(Ｂ）界面友好Ｄ、精确ﻫ4A、LINEB、ＰLINEC、XLIＮED、MLINEﻫ１5、AUTＯCAＤ的层不可以改名的是(Ｃ）ﻫA、１图层B、第二图层C、0层Ｄ、任意层16、在AｕtｏＣAD系统中，每一个图形实体都有的图形属性是（C)A．层，线型B．层，颜色ﻫC.层,颜色，线型D．层,字型,颜色1７、在CAD中为一条直线制作平行线用什么命令(C)ﻫA.移动 B.镜像Ｃ.偏移 D.旋转18、一个完整的尺寸由几部分组成(Ｄ)ﻫＡ.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头１9、在画多段线时,可以用哪一个选项来改变线宽（Ａ）ﻫA.宽度B．方向Ｃ.半径 D.长度20、下面的各选项都可以绘制圆弧，除了哪一项不行(B)ﻫA.起点、圆心、终点ﻫＢ.起点、圆心、方向C.圆心、起点、长度D．起点、终点、半径二、判断题(2×1０＝2０分,将答案填入答题框内，正确的划“√”，错误的划“×”）1、可以在AUTＯCAD中将坐标轴不显示。

Autocad试卷附答案

1.执行下述可以更改绘图区背景颜色A："工具"菜单→"选项"选项→"显示"标签按钮√B："工具"菜单→"选项"选项→"文件"标签按钮C："工具"菜单→"选项"选项→"打开和保存"标签按钮D："工具"菜单→"选项"选项→"系统"标签按钮2.正多边表是具有3到条等长边的封闭多段线A: 1023B: 1024√C: 1025D: 10263. 在用来观察三维实体的方法中，比较有效的一种方法是A: 鸟瞰视图B: 视口C: 三维视图D: 三维动态观察器√4. 在同时打开多个不连续的文件时使用的组合键是A: AltB: Ctrl√C: ShiftD: Esc5. 在缺省设置下，图层的颜色是A: 黑色B: 白色√C: 随层D: 黑/白6. 在“参照线”命令中的参数项“二等分”等分的是A: 长度B: 角度√C: 宽度D: 边数7. 用Offset命令选择对象时一次可以选对象A: 框选数B: 一个√C: 两个D: 任意多个8. 要画出一条有宽度且各线段均属同一对象的线，要使用命令A: LineB: MLineC: XlineD: Pline√9. 下面是正确的制作属性块操作过程A: 画好图形→使用Attdef命令定义属性→使用Wblock制成整体块√B: 画好图形→使用Attedit命令定义属性→使用WBlock制成整体块C: 画好图形→使用Attedit命令定义属性→使用BbloCk制成整体块D: 以上都不是10. 下列说法中正确的是A: 被关闭的图层不再显示在屏幕上，不能被编辑，但能打印输出B: 被冻结的图层仍然显示在屏幕上，但不能被编辑，不能打印输出C: 被锁定的图层仍然显示在屏幕上，但不能编辑，却可以打印输出√D: 以上说法都是错误的11．下列功能键是用来开关“对象追踪”的A: F9B: F10C: F11√D: F1212. 下列命令能使绘制的模型具有照片真实感A: 消隐B: 平面着色C: 体着色D: 渲染√13. 系统默认的画圆弧方式是A: 顺时针B: 逆时针√C: 自定义D: 随机14.图纸空间中坐标显示的形状是A: 两个互相垂直的箭头B: 世界坐标系统C: 一个三角形√D: 三维坐标系15. 所有尺寸标注公用一条尺寸界线的是A: 基线标注√B: 连续标注C: 引线标注D: 公差标注16. 缩放命令中的“全部”选项，它的意义是A: 在图形窗口中显示所有的图形对象，即使有些对象超出了绘图界限范围√B: 恢复前一个视图C: 显示所有在绘图界限范围内的图形对象D: 从中心开始放大图形17. 设置文字在镜象时是否翻转的命令是A: MTEXTB: TEXTMC: MIRRTEXT√D: TEXTMIRR18. 设置填充模式为填充时，Fillmode的值为A: 0B: 1√C: TD: F19. 三维图中实现消除隐藏线的命令是A: UndoB: RegenC: RegenallD: HiDe√20. line是绘线命令A: 对√B: 错21. insert可以将定义好的块插入到当前的图形中A: 对√B: 错22. filter可以用来作为一个透明指令A: 对√B: 错23. F8键用来打开正交A: 对√B: 错24. Ｆ５可以在绘制轴测时进行不同面的切换A: 对B: 错√25. extrude可以将一个面域对象加工成一个实体A: 对√B: 错26. Explode命令的快捷命令是XA: 对√B: 错27. CTRL+E与F5具有相同的功能A: 对√B: 错28. cal命令可以随时来计算，并且能把计算的结果输入到当前的命令行中A: 对√B: 错29. 使用pedit命令将许多线段编辑到一起将把原对象删除掉A: 对B: 错30. 实体倒直角时只能在基面上选取边A: 对√B: 错31. 如果[倒角]中的两个倒角距离都为零，那么倒角操作将修剪或延伸这两个对象直至它们相接，而不绘制倒角线。

AutoCAD测试题及答案

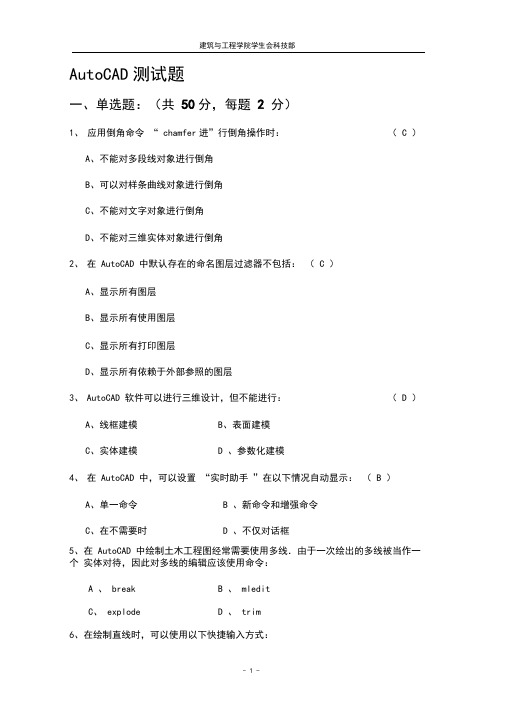

建筑与工程学院学生会科技部 - 1 - AutoCAD测试题

一、单选题：（共 50分，每题 2 分） 1、应用倒角命令 “ chamfer进”行倒角操作时：（ C ） A、不能对多段线对象进行倒角 B、可以对样条曲线对象进行倒角 C、不能对文字对象进行倒角 D、不能对三维实体对象进行倒角 2、在 AutoCAD 中默认存在的命名图层过滤器不包括：（ C ） A、显示所有图层 B、显示所有使用图层 C、显示所有打印图层 D、显示所有依赖于外部参照的图层 3、 AutoCAD 软件可以进行三维设计，但不能进行：（ D ） A、线框建模 B、表面建模 C、实体建模 D 、参数化建模 4、在 AutoCAD 中，可以设置 “实时助手 ”在以下情况自动显示：（ B ） A、单一命令 B 、新命令和增强命令 C、在不需要时 D 、不仅对话框 5、在 AutoCAD 中绘制土木工程图经常需要使用多线．由于一次绘出的多线被当作一个实体对待，因此对多线的编辑应该使用命令：

A 、 break B 、 mledit C、 explode D 、 trim 6、在绘制直线时，可以使用以下快捷输入方式：建筑与工程学院学生会科技部 - 2 - A、c

C、pan D 、E 7、要创建与 3 个对象相切的圆可以： A、选择【绘图】【圆】【相切、相切、相切】命令 B、选择【绘图】【圆】【相切、相切、半径】命令 C、选择【绘图】【圆】【三点】命令 D、单击【圆】按钮，并在命令行内输入 3P 命令

8、下面关于选取对象的说法正确的是：（ A ） A 、直接单击所要选取的对象 B 、在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中 C、交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中

D、多边形选取对象的方法是单击移动 + 按钮，命令行内输入 WP，然后确定选择范

计算机辅助设计——AutoCAD 2012中文版辅助建筑制图第9章

2017年6月19日
11
§9.2.4
连续型及基线型尺寸标注
连续型尺寸标注是一系列首尾相连的标注形式，而基线型尺寸是指所有的尺寸都从同一点开始标注，即它们公用一条延伸线。
基线标注命令启动方法如下。功能区：【注释】选项卡【标注】面板上的按钮，如没有则单击该处后按钮，在打开的下拉列表中单击按钮。命令：DIMBASELINE 或简写 DIMBASE。连续标注命令启动方法如下。功能区：【注释】选项卡【标注】面板上的按钮，如没有则单击该处后按钮，在打开的下拉列表中单击按钮。命令：DIMCONTINUE 或简写 DIMCONT。
命令启动方法如下。功能区：单击【常用】选项卡【注释】面板底部的按钮，在打开的下拉列表中单击按钮。功能区：单击【注释】选项卡【文字】面板底部的按钮右边的按钮。命令：STYLE。
2017年6月19日
5
§9.1.3
单行文字
执行DTEXT命令可以创建单行文字，默认情况下，该文字所关联的文字样式是【Standard】，采用的字体是【txt.shx】。如果用户要输入中文，应修改当前文字样式，使其与中文字体相关联，此外，也可创建一个采用中文字体的新文字样式。
命令启动方法如下。功能区：单击【常用】选项卡【注释】面板上的按钮。功能区：单击【注释】选项卡【文字】面板上的按钮。命令：MTEXT 或简写 MT。
2017年6月19日
7
§9.1.5
编辑文字
编辑文字的常用方法有3种。 1. 双击要编辑的单行或多行文字。 2. 使用DDEDIT命令编辑单行或多行文字。选择的对象不同， AutoCAD将打开不同的对话框。对于单行或多行文字， AutoCAD分别打开【编辑文字】对话框和【文字格式】工具栏。用DDEDIT命令编辑文本的优点是：此命令连续地提示选择要编辑的对象，因而只要发出DDEDIT命令就能一次修改许多文字对象。 3. 用PROPERTIES命令修改文本。选择要修改的文字后，执行PROPERTIES命令，AutoCAD打开【特性】对话框，在这个对话框中，不仅能修改文本的内容，还能编辑文本的其他许多属性，如倾斜角度、对齐方式、高度、文字样式等。

AutoCAD试题及答案

AutoCAD试题及答案判断题⽬叙述内容的正确性，将结果对应代号填⼊（）内。

⼀、创建基本对象1.⽤LINE命令可以绘出⼀系列直线段。

（a）2.可以从指定点向任意⽅向绘射线。

（a）3.最多可以绘有1024条边的等边多边形。

（a）4.RECTANG命令允许根据指定的⾯积绘矩形。

（a）5.⽤CIRCLE命令的“相切、相切、半径(T)”选项绘圆时，得到的圆与选择相切对象时的选择位置⽆关。

（b ）6.根据包含⾓绘圆弧时，包含⾓有正负之分。

（ a）7.点对象只有⼀种样式。

（ B ）8.多段线每⼀段的宽度都可以分别指定。

（a）9.构造线和射线都是⽆限长的直线。

（）10.⽤STRETCH编辑命令时，应该⽤Crossing⽅法选取对象。

（）⼆、AutoCAD应⽤原理及⽅法1. AutoCAD可以同时打开多个图形⽂件。

(a )2.安装AutoCAD 2006时，⼀般要求计算机有512MB的内存，有500MB以上的硬盘空间。

( b)3.启动AutoCAD与启动⼀般Windows应⽤程序的⽅法相同。

(a )4.AutoCAD图形⽂件的扩展名是dwt。

( b )5.可以同时打开多个AutoCAD图形⽂件。

( a)三、AutoCAD的特性功能1.利⽤“特性”窗⼝可以修改图形，如修改圆的圆⼼位置和半径、修改直线的端点等。

( A )2.AutoCAD设计中⼼与Windows资源管理器类似，可⽤于浏览本地计算机、局域⽹或国际互联⽹上的相关信息。

( a )3.可以通过与⼯具选项板对应的快捷菜单删除⼯具选项板上的⼯具。

( a )4.与某些其他Windows应⽤程序⼀样，只能将AutoCAD样板⽂件保存在对应的Template⽬录中。

( b )5.利⽤AutoCAD，可以计算出平⾯图形的总⾯积。

( a)四、AutoCAD的⽂字功能1.AutoCAD本⾝提供的字体⽂件⼀般是以SHX为扩展名的⽂件。

( a )2.在AutoCAD中，可以⽤TrueType字体标注⽂字。

AutoCAD习题答案

第2章AutoCAD2012基础一、选择填空题(1) A (2) B (3) D (4) A (5) A (6) B (7) C (8) C (9) A (10) B (11) D (12) B (13) C(14) A (15) C (16) B (17) D (18) C (19) C (20) D (21) C (22) A (23) D (24) A (25) A(26) B (27) C (28) C (29) B (30) B (31) C (32) C (33) C (34) C (35) B (36) C (37) D第3章几何要素及基本体的作图一、选择填空题(1) C (2) C (3) D (4.) A (5) A (6) C (7) A (8) C (9) C (10) C (11) D (12) C (13) D二、物体表面几何元素在三视图中的投影1. 点的投影⑪⑫⑬⑭⑮⑯⑰⑱2. 直线的投影⑪⑫⑯⑰⑱⑲⑬⑭⑮3. 平面的投影⑪⑫⑬⑭⑮⑯①②③三、基本体的投影1. 平面基本体的投影⑪⑫⑬⑭⑮①②③④ ⑤ ⑥2. 曲面基本体的投影 ⑪ ① ② ③ ④⑫⑬①②①⑭⑮②第4章工程形体的三视图和轴测图一、选择填空题(1) C (2) B (3) D (4) B (5) C (6) C (7) C (8) B (9) AD ??? (10) D (11) D (12) C (13) B (14) D (15) C (16) A (17) B (18) A (19) C (20) B (21) A (22) B (23) A (24) D (25) A二、视图匹配1. 找出各组三视图对应的形体，并将形体序号填入圈中○2○3○1○6 ○12○8 ○13○7 ○9○11 ○14○10 2. 已知73.已知主视图，找出对应的俯、左视图，并把序号填入表中三、切割体的投影1.平面切割体的投影 ⑪①② ③ ④⑫①②③④⑤⑥⑦⑧2. 曲面切割体的投影⑪①②③④⑤⑥⑦⑧四、相贯体的投影完成三视图①②③④⑤⑥⑦⑧五、绘制、阅读工程形体的三视图1. 绘制工程形体三视图⑪①②③④⑫①②③④六、画轴测图1. 正等轴测图⑪⑫①②①②⑬ 2.①②①②第5章机件的表达方法一、选择填空(1) C (2) B (3) A (4) C (5) C (6) B (7) C (8) C (9) B (10) C (11) A (12) C (13) C (14) C (15) B (16) C (17) C (18) D (19) B二、视图2. 斜二轴测图① ②1. 读懂机件的三视图，画出它的其他三个视图2.画局部视图3. 画局部视图4. 画斜视图三、剖视图1. 补全以下各视图中所缺图线2. 将主视图改用全剖视图表达①②3. 画半剖视图①②③4. 采用适当的半剖或全剖画图①②5. 画局部剖视图⑪①②③④⑫⑬7. 画旋转剖 8. 画斜剖6. 画阶梯剖（将主视图改用阶梯剖视图表达）①②四、断面图1. 画轴的三个移出剖面，并画Ⅰ处局部放大图2. 画机件的A-A、B-B图第6章零件图一、填空题(1) D (2) C (3) C (4) C (5) B (6) A (7) C (8) B (9) A (10) B(11) C (12) A (13) B (14) B (15) B (16) B (17) D (18) B (19) C (20) C二、螺纹1. 找出螺纹规定画法中的错误，在空白处重画2.确定下表所给螺纹标记的意义，并填写空格⑪⑫3.在以下各图所示螺纹上作标记⑪⑫⑬⑭三、尺寸标注及技术要求1. 补画三视图中缺漏尺寸⑪⑫⑬⑭2.完善三视图中尺寸（补标遗漏尺寸，修改错标、多标尺寸）⑪⑫3. 标注下列各题所示机件的尺寸（尺寸数值按1:1从图中量取）⑪⑫⑬⑭4.标注技术要求⑪⑫四、画零件图1. 画本题所示轴的零件图2. 画本题图所示轮盘轴的零件图五、读零件图第7章装配图一、填空题(1) D (2) B (3) C (4) D (5) A (6) B (7) C (8) B (9) C (10) D (11) A二、螺纹紧固件及联接1. 读本题零件图，填空⑪ 表达零件用的一组图形分别是全剖的主视图，半剖加局部剖的左视图，和 A 向局部视图。

AutoCAD 2012建筑制图第9章建筑施工图的绘制

9.5.2 绘制建筑立面图
9.5.3 绘制建筑剖面图
9.5.4 绘制建筑详图
第9章建筑施工图的绘制
• • • • 绘制建筑平面图绘制建筑立面图绘பைடு நூலகம்建筑剖面图绘制建筑详图
9.1 建筑平面图概述
建筑平面图是建筑施工图中最重要、最基本的图样之一，其它图纸（如立面图、剖面图及某些详图）多是以它为依据派生和深化而成的。建筑平面图也是其它工种（如结构、设备、装修）进行相关设计与制图的主要依据，其它工种（特别是结构与设备）对建筑的技术要求也主要在平面图中表示，如墙厚、柱子断面尺寸、管道竖井、留洞、地沟、地坑、明沟等。同时，平面图的绘制也是建筑制图中最为重要的一步，是一项综合性很强的工作。
9.3 建筑剖面图概述
9.3.1 建筑剖面图的形成及特点
建筑剖面图是房屋的竖直剖视图，也就是用一个假想的平行于正立投影面或侧立投影面的竖直剖切面剖开房屋，移去剖切平面某一侧的形体部分，将留下的形体部分按剖视方向向投影面作正投影所得的图样。建筑剖面图应包括剖切面和投影方向可见的建筑构造、构配件以及必要的尺寸、标高等。画建筑剖面图时，常用一个剖切平面剖切，有时也可转折一次，用两个平行的剖切平面剖切；剖切符号一般应画在底层平面图内，剖视方向宜向左、向上，以利看图，剖切部位应根据图纸的用途或设计深度，在平面图上选择能反映全貌、构造特征以及有代表性的部位剖切，如选在层高不同、层数不同、内外空间比较复杂或典型的部位，并经常通过门窗洞和楼梯剖切。习惯上，剖面图不画出基础的大放脚，墙的断面只需画到地坪线以下适当的地方，画断开线断开就可以了，断开以下的部分将由房屋结构施工图的基础图表明。
9.1.2 建筑平面图的内容
。
9.1.3 建筑平面图的一般绘制过程不同的建筑总平面图所包含的内容不尽相同，其图形也是不规则的： 1）建立绘图环境。 2）绘制定位轴线。 3）绘制墙线。 4）绘制柱子。 5）绘制门窗。 6）绘制楼梯、洗手间。 7）添加尺寸标注。 8）添加图框和标题栏。 9）打印输出。

AutoCAD2012第9章三维绘图简介

第9章三维绘图简介
三维建模空间及观察3D模型。视觉样式。快速建立平面视图。平行投影模式及透视投影模式。用户坐标系及动态用户坐标系三维基本立体及多段体的建立。二维对象形成实体或曲面。通过扫掠、放样创建实体或曲面。加厚曲面形成实体。利用平面或曲面切割实体。

球形光标光标位于辅助圆内时变为形状，可假想一个球体将目标对象包裹起来，此时按住鼠标左键拖动光标，就使球体沿光标拖动的方向旋转，模型视图也随之旋转。圆形光标移动光标到辅助圆外时变为形状，按住鼠标左键将光标沿辅助圆拖动，就使3D视图旋转，旋转轴垂直于屏幕并通过辅助圆心。水平椭圆形光标快捷菜单当把光标移动到左、右小圆的位置时变为形状，此时按住鼠标左键拖动光标，就使视图绕着一个铅垂轴线转动，此旋转轴线经过辅助圆心。
当用户想观察整个模型的部分对象时，应先选择这些对象，然后执行3DFORBIT命令，此时，仅所选对象显示在屏幕上。若其没有处在动态观察器的大圆内，就单击鼠标右键，选取【范围缩放】选项。命令启动方法如下。下拉菜单：【视图】/【动态观察】/【自由动态观察】。工具栏：【动态观察】工具栏上的按钮。命令行：3DFORBIT 执行3DFORBIT命令，AutoCAD窗口中就出现一个大圆和4个均布的小圆，如上页图所示。当光标移至圆的不同位置时，其形状将发生变化，不同形状的光标表明了当前视图的旋转方向。
9.1.3 三维动态观察
3DFORBIT命令将激活交互式的动态视图，用户通过单击并拖动鼠标的方法来改变观察方向，从而能够非常方便地获得不同方向的3D视图。使用此命令时，用户可以选择观察全部的或模型中的一部分对象， AutoCAD围绕待观察的对象形成一个辅助圆，该圆被4个小圆分成4 键拖动鼠标时，待观察的对象（即目标点）静止不动，而视点绕着3D对象旋转，显示结果是视图在不断地转动。
