HFD型、HFDT型、HFDJ型单极组合式滑触线小常识
单极无接缝滑触线安全操作及保养规程
单极无接缝滑触线安全操作及保养规程背景单极无接缝滑触线是一种广泛应用于高处输电线路的供电装置，其在输电线路中发挥着重要的作用。
由于经常应用于高处，其安全问题不容忽视。
本文将针对单极无接缝滑触线的安全操作及保养规程进行探讨，以确保运行安全。
安全操作1. 操作前的准备在进行单极无接缝滑触线的操作前，首先要进行如下的一系列准备工作：•仔细阅读操作说明书，并进行必要的培训；•检查单极无接缝滑触线的外观是否有明显的磨损、裂纹等；•检查线路的环境是否安全，必要时需要进行安全围栏的搭建，并明确安全预案；•配戴好防护用品，包括安全帽、安全带、绝缘手套等。
2. 操作中的注意事项在进行单极无接缝滑触线的操作时，需要注意以下事项：•确认线路的电气状态后才能进行操作；•操作人员必须保持注意力集中，不能分心或慌张；•操作人员必须在安全围栏内操作，并使用安全绳等辅助装置；•操作人员必须熟悉单极无接缝滑触线的工作原理、电气参数和故障处理方法；•操作人员必须时刻关注环境变化，特别是气象因素的影响。
3. 操作后的处理在完成单极无接缝滑触线的操作后，需要进行以下处理：•停止线路的供电，并将线路切除；•仔细清洁单极无接缝滑触线的表面；•接回线路并对设备进行必要的检查和维护。
保养规程为了保证单极无接缝滑触线的正常运行，需要对其进行定期的保养和维护。
具体步骤如下：1. 清洁保养每年至少进行一次大保养，包括如下的步骤：•对单极无接缝滑触线的表面进行清洁，去除表面污垢；•对单极无接缝滑触线进行检查，发现磨损、断裂等情况需及时更换；•检查单极无接缝滑触线的接地装置是否完好，接地电阻是否符合规定；•检查设备连接的紧固件，避免松动。
2. 维护保养在单极无接缝滑触线的日常运行中，需要定期进行以下的维护保养：•在每次使用前对单极无接缝滑触线进行检查，确保设备状态正常；•随时进行检查，避免设备出现故障；•定期对设备进行清洗，并加油润滑，保证设备表面光洁度。
天车滑线
/product.asp?specid=11扬州市天海滑线电气有限公司一、产品特点THGH刚体滑触线由燕尾槽铜棒和高刚度工字钢构成，其嵌装工艺保证了铜棒和工字钢的紧密结合，采用高强度专用绝缘子作支撑，从而组成向各种起重机械设备馈电的移动滑触线。
其滑线截面如下图所示。
二、产品型号与规格三、刚体滑线系列配件图四、滑触线的安装滑触线的具体安装方式，我公司将根据用户设计要求及时提供详细补充材料，现就上部滑触式通常安装顺序简述如下：1)安装支架原则上支架应与行车路轨垂直安装，所有支架应与行车路轨保持水平。
安装间距为2m一套。
为了保证刚体滑线的整体直线，要求支架安装纵向误差不得超出1cm，横向误差不超过2cm。
2）安装方式滑触线的安装方式分为上面滑触、下面滑触和侧面滑触三种，通常采用上面滑触。
滑触线的安装支架一般为1.5-2米一个，特殊情况亦可采取加强措施，适当扩大距离，三根滑触线之间的相间距离为400mm，如为低阻抗滑触线，相间距离可扩大到450mm。
3）安装绝缘子组件将绝缘子组件固定在支架的预留间隙孔上，确保绝缘子整体直线。
4）连接滑线将刚体滑线两端用连接专用夹板固定，拧紧螺丝，保证滑线接头处平整即可，滑线连接夹板长度为18~22cm，连接后接头间隙为3-5(mm)。
5）安装温度补偿装置为了防止刚体因温度变化引起的膨胀，一般刚体滑线都设计温度补偿装置，本厂将按设计要求特别制作。
安装时将温度补偿装置直接固定于两刚体滑线之间，为保证刚体滑线在温度变化的情况下进行伸缩，结合现场温度，调节好膨胀间隙。
温度补偿原理是什么为消除温度的变化给电路带来的影响,使用一些温敏元件(或导线)来抵消此影响金属导体的电阻却随着温度升高而增加1.为什么一般绝缘材料的绝缘电阻随着温度的升高而减小，而金属导体的电阻却随着温度升高而增加?答：一般绝缘材料可认为是一个电阻系数很大的导电体，其导电性质是离子性的，而金属导体的导电性质是自由电子性的。
滑触线的种类及主要指标
滑触线的种类及主要指标
滑触线种类：
多极管式滑触线，单极组合式滑触线，电缆滑线，组合式滑触线，刚体滑触线，无接缝滑触线，电车滑线
滑触线主要指标：
型号HFPHFPJ
最大截流量210A210A
环境温度-20℃～+55℃-40℃～+80℃
最大工作电压交流660V或直流1000V
防护等级Ip23
防触电等级0级1级
运行速度V≤120m/min
污染等级级（一般导电粉尘和凝露状态）
海拔等级≤2000m
空气湿度＜95%
执行标准IVJB6391-1992
电气性能指标
型号HFPHFPJ
极间、极对地绝缘电阻＞10MΩ＞10MΩ
绝缘介电强度试验工频交流3000V1min无击穿闪络现象
相比漏电起痕指数CTI＞600V
可燃性试验与抗非常热着或危险试验自熄；本生灯答合格，阻燃性能良好%0
转：/news_001_d_154.html。

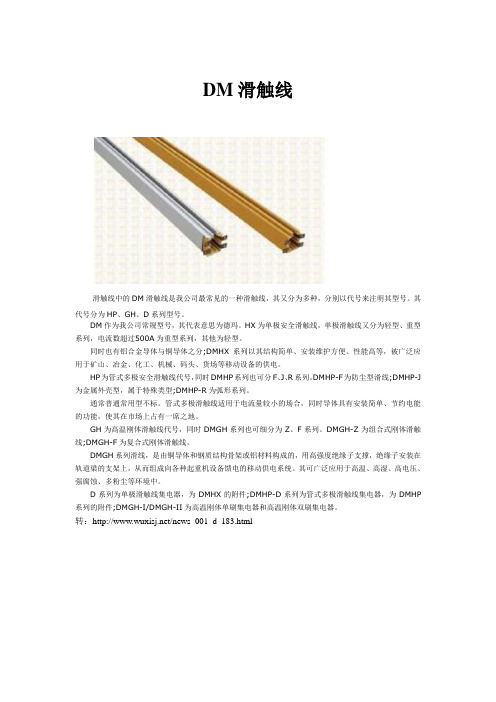

DM滑触线
DM滑触线
滑触线中的DM滑触线是我公司最常见的一种滑触线，其又分为多种，分别以代号来注明其型号。
其
代号分为HP、GH、D系列型号。
DM作为我公司常规型号，其代表意思为德玛。
HX为单极安全滑触线，单极滑触线又分为轻型、重型系列，电流数超过500A为重型系列，其他为轻型。
同时也有铝合金导体与铜导体之分;DMHX系列以其结构简单、安装维护方便、性能高等，被广泛应用于矿山、冶金、化工、机械、码头、货场等移动设备的供电。
HP为管式多极安全滑触线代号，同时DMHP系列也可分F、J、R系列。
DMHP-F为防尘型滑线;DMHP-J 为金属外壳型，属于特殊类型;DMHP-R为弧形系列。
通常普通常用型不标。
管式多极滑触线适用于电流量较小的场合，同时导体具有安装简单、节约电能的功能，使其在市场上占有一席之地。
GH为高温刚体滑触线代号，同时DMGH系列也可细分为Z、F系列。
DMGH-Z为组合式刚体滑触线;DMGH-F为复合式刚体滑触线。
DMGH系列滑线，是由铜导体和钢质结构骨架或铝材料构成的，用高强度绝缘子支撑，绝缘子安装在轨道梁的支架上，从而组成向各种起重机设备馈电的移动供电系统。
其可广泛应用于高温、高湿、高电压、强腐蚀、多粉尘等环境中。
D系列为单极滑触线集电器，为DMHX的附件;DMHP-D系列为管式多极滑触线集电器，为DMHP 系列的附件;DMGH-I/DMGH-II为高温刚体单刷集电器和高温刚体双刷集电器。
转：/news_001_d_183.html。
安全滑触线参数规格型号表
安全滑触线参数规格型号表
安全滑触线又称为：滑触线，安全滑线，滑线。
安全滑触线用于给移动中的设备供电，由两部分组成，滑线导轨（固定部分，与电源相接，常导轨由单长4m/根或者6米/根连接而成），集电器（滑动部分，可在滑线轨道上或内滑动并与铜条接触取电，集电器用于与移动电机相连）。
其中，HXPnR-H-320A单极组合安全滑触线/滑触线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。
该产品以其设计新颖、结构合理、维护方便、使用安全等特点被广泛应用于电流较大、使用频率较高、运行速度快和环境较差的场合，是安全滑触线中比较有代表性的类型之一。
滑触线常见型号：
前卫HXPnR-H-320A单极组合安全滑触线参数：
此外，在安全滑触线的使用中，还应注意：
a:滑触线在使用过程，尽量避免与其他带电部分，过分靠近，因保持一定的安全距离。
b:如果使用滑触线供电的设备负荷不大，电流过小，应对滑触线使用接地，接零等保护装置。
c:在滑触线的安装地点，使用地点应设置安全标志，以免其他设备，人员对其重压，造成外壳破裂，导致安全事故。
d:如果使用滑触线供电的设备负荷较大，电流过大，易造成滑触线电压过强，应在滑触线所使用的场所安装避雷线，保护间隙等电压保护设备。
e:滑触线在室外或室内人员集中处使用时，应在其四周采取严密的防护措施，以免因滑触线表面破损，接口处漏电造成安全
事故。
f:虽然特殊型号的滑触线具有高强度的耐腐蚀、耐磨损、耐重压、耐高温等等特点，可以在恶劣环境中正常使用，但是不能因为其本身特点而不进行第2次保护，如滑触线在恶劣环境中使用，应对其进行二次保护延长其使用寿命。

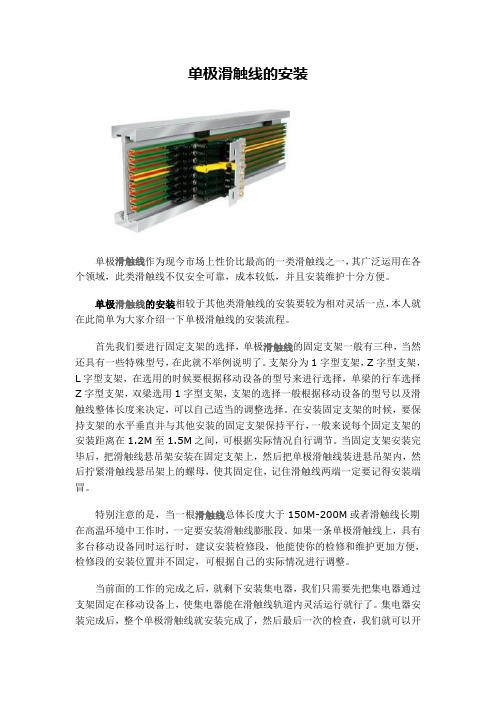

单极滑触线的安装
单极滑触线的安装单极滑触线作为现今市场上性价比最高的一类滑触线之一，其广泛运用在各个领域，此类滑触线不仅安全可靠，成本较低，并且安装维护十分方便。
单极滑触线的安装相较于其他类滑触线的安装要较为相对灵活一点，本人就在此简单为大家介绍一下单极滑触线的安装流程。
首先我们要进行固定支架的选择，单极滑触线的固定支架一般有三种，当然还具有一些特殊型号，在此就不举例说明了。
支架分为1字型支架，Z字型支架，L字型支架，在选用的时候要根据移动设备的型号来进行选择，单梁的行车选择Z字型支架，双梁选用1字型支架，支架的选择一般根据移动设备的型号以及滑触线整体长度来决定，可以自己适当的调整选择。
在安装固定支架的时候，要保持支架的水平垂直并与其他安装的固定支架保持平行，一般来说每个固定支架的安装距离在1.2M至1.5M之间，可根据实际情况自行调节。
当固定支架安装完毕后，把滑触线悬吊架安装在固定支架上，然后把单极滑触线装进悬吊架内，然后拧紧滑触线悬吊架上的螺母，使其固定住，记住滑触线两端一定要记得安装端冒。
特别注意的是，当一根滑触线总体长度大于150M-200M或者滑触线长期在高温环境中工作时，一定要安装滑触线膨胀段。
如果一条单极滑触线上，具有多台移动设备同时运行时，建议安装检修段，他能使你的检修和维护更加方便，检修段的安装位置并不固定，可根据自己的实际情况进行调整。
当前面的工作的完成之后，就剩下安装集电器，我们只需要先把集电器通过支架固定在移动设备上，使集电器能在滑触线轨道内灵活运行就行了。
集电器安装完成后，整个单极滑触线就安装完成了，然后最后一次的检查，我们就可以开通电源，进行试运行，从功率小到功率大的设备开始，进行检查各个环节是否安全无误。
在这里，双嘉传动建议大家，平时在使用单极滑触线的时候，保持良好的使用习惯不仅能保障自身的人身财产安全，才能延长单极滑触线的安装使用寿命哦。
更多单极滑触线知识，以及购买单极滑触线，欢迎来无锡双嘉传动滑线选购。
dhr滑触线标准
DHR滑触线是一种单极制作，多极组装的滑触线，其特点包括极间距小、任意组合、敷设灵活可悬挂、水平、垂直安装，以及能随轨道任意弯曲。
这种滑触线被广泛应用于多个领域，如立体仓储堆垛机、RGV穿梭车、多层穿梭车、子母车、EMS自行小车、智能停车库、自动化包装系统和游乐设施等。
在国家标准方面，滑触线的标准制定主要参考的是2010年国家颁布的安全滑触线与刚体滑触线新版国家行业标准，这个标准由中华人民共和国工业和信息化部实施。
新《滑接输电装置》标准分为两部分：一部分为绝缘防护滑接输电装置JB/T6391.1-2010，主要针对有防护外壳的安全滑触线；二部分为刚体滑接输电导轨装置JB/T6391.2-2010，主要适用于特殊环境的刚体滑触线。
滑触线选型
滑触线选型滑触线选型HXTS系列工程塑料导管式滑触线：其外壳由特定的工程塑料挤压成型，具有安全节能、耐酸碱腐蚀，阻燃等特性，适用于2-200吨起重机，装卸桥、输送机等机械设备的移动供电。
滑触线选型HXTS系列高低脚导管式滑触线：是在特殊配制的半封闭工程塑料导管或铝合金导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，适用于各种电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备。
滑触线选型HXTL型铝塑复合型导管式安全滑触线：具有外型美观、机械强度高、绝缘性能好、使用寿命长、安全节能等优点。
适用各种露天门吊、桥吊，装卸机械等移动供电。
滑触线选型HXPnR-H型单极组合式安全滑触线：由稀土铝合金制成，载流量大、电压降小，在铝导轨和电刷磨擦部位，采用耐磨性能好的不锈钢嵌条，确保移动导向和有效使用寿命，广泛使用于各类大吨位门吊、桥吊、装卸桥集装箱吊机等机械设备的移动供电。
滑触线选型HXPnR-G-8字型单极导管式滑触线：由稀土铝合金、高强度阻燃护套组成。
采用不锈钢、特殊导电铝复合工艺，集电器采用输电导管内行驶的小车集电，运行可靠，集电器运行最高速可600m/min。
滑触线选型HXPnR-L型高温刚体滑触线：由梯形铜线和钢质槽形支架按一定长度分相分组构成，用高强度专用绝缘支柱，在室内、室外空间组成各种形式的滑触线，在七十年代就被国外广泛使用，它能在高电压异常高温恶劣环境下充分满足使用要求，华宝滑线提醒在宝钢一、二期工程中大量引用这类产品，它的优良性能已在实际应用中得到证实。
滑触线选型HXPnR-C,M,H单极组合式滑接导线：根据国外同类先进产品技术而研制的安全滑接输电装置，已生产多年，销售达数拾万米，主要用于电动单轨小车自动生产线、检测线、起重机大小车输电、各类输送机的移动供电，是一种安全、可靠的新型滑接输电装置。
滑触线选型C型、M型系列安全滑触线：由阻燃型塑料护套和铜质线槽组成，适用于起重机、大、小车输电，单轨电动自动生产流水线、检测线、各种输送机的供电，信号等，具有接头接触可靠、使用导线故障低、可任意制成各种弧型等优点。
单极滑触线安装方案
单极滑触线安装方案在安装滑触线前先将角钢支架按照用户选择的安装形式，根据滑触线的悬挂间距固定好，在安装现场把每6米一根的滑触线上套上所需的悬挂座，和两端接头护套各一个，还在一端装上铝接头一个，装铝接头时应注意只能将铝导轨伸进接头的1/2留给另一根导轨连接用，以上工作准备好后，再把一根一根的滑触线悬挂在支架上，进行全线连接，连接时应拧紧每个接头的螺丝。
在滑触线全线长超过200米时应加装伸缩装置(伸缩装置本厂随时供应)，在引接电源线进线时，可在每6米一根的接头处引接，具体接法可参照前面接头装置图。
在安装弯道滑触线时，悬吊距离应相应缩短，具体尺寸可根据现场条件而定。
在安装导电器时先把导电器装在配套的方管上，选择与滑触线配合的适当位置固定在用电设备上，应注意为使导电器与滑触线有很好的跟踪性能和良好的接触能力，导电器与滑触线应安装在同一垂直、水平方向。
维护保养安全滑触线在正常运行中应做定期检查，因为用电设备是每个工矿企业的主要生产工具，稍有差错就会直接影响工厂的生产效益。
在检查滑触线时应检查每6米一个接头处是否有松动、脱开，在检查导电器时，应检查活动部位是否转动灵活，拉簧是否疲劳，电刷磨损等情况(这些情况都会影响到滑触线导电性能和导电器的跟踪性能。
应及时作好调整)。
节假日设备整修期，将导电器脱出导管，检查导电器电刷滚轮磨损情况，如电刷伸出量小于规定有效长度时，要及时更换，导向滚轮变形严重时，亦需更换，以保持导电器运行正常和电刷的良好接触，并清查造成的原因。
安全滑触线所有零部件中，电刷是唯一正常会磨损的零件。
对于有严重腐蚀气体环境，尚需检查支架、悬吊夹、牵引器的锈蚀情况;并及时采取措施，涂上防锈材料。
滑触线使用场所，如进行基建时。
切勿冲击、撞压输电导管，更不准将重物压在输电导管上。
防止输电导管变形开裂，影响使用，发生安全事故。
基建结束，应立即清除输电导管上的基建垃圾。
正常保养时，工作人员不准将脚踏在输电导管或其支架上，防止破坏整线的平整度及发生意外事故。
滑线说明及滑线的定义概括
滑线常用分类滑触线种类分很多种，文章主要讲述了常用的滑触线种类。
由于滑触线本身具有安装简单、维护方便、是用寿命长、安全系数高。
滑触线在各个领域应用越来越广泛。
同时也为各个滑触线生产厂家带来了更多契机，滑触线的种类也日益增多。
就目前来说，滑触线可分为：单极安全滑触线、多极管式安全滑触线、钢体滑触线、无接缝滑触线、电缆滑触线、组合式滑触线。
滑触线导体目前主要以铝合金和铜为导体。
滑触线分类也可以分为室外用滑触线、室内用滑触线。
室外用滑触线要求能够抗击一定的日照、雨雪、灰尘等天气，因此，这种类型的滑触线，一般以金属外壳为主。
室内用滑触线，多采用聚氯乙烯的外壳，这种外壳可以起到防灰尘、保护导体、提高滑触线的安全性。
多说一点，以公交上面的电缆滑线来说，这种属于电线电缆类型，主要是通过滑线轮接触滑线，来带动车辆行驶。
有点类似于农村里电线杆上面的线。
滑触线集电器的选择滑触线集电器作为行车供电的一个关键部件，如何选用滑触线集电器显得尤为重要，文章就滑触线集电器的选择作简单介绍。
滑触线集电器主要有靴片、靴盒、弹簧、集电器支架、集电器支撑部分等部件组成。
集电器分为重型集电器和轻型集电器，选择轻型集电器还是重型集电器，是根据滑触线的电流来确定的，一般滑触线电流小于等于500A，可以选用轻型集电器；大于500A的，就要选用重型集电器。
选用滑触线集电器的时候，首选集电器最好是考虑和滑触线相配套的厂家，不要乱用集电器，否则会影响行车的正常运行，严重了会烧坏滑触线。
集电器上面的靴片是由含铜碳基压而成的，购买后要检查与滑线的吻合型。
由于集电器本身属于易耗品，长期使用会磨损靴片，所以要定期检查，集电器上面靴片的磨损程度，并定期更换。
DM系列滑触线介绍DM系列滑触线，常见的以单极、多极、刚体为代表。
本文就此作简单介绍。
DMHX系列，其代表意思为德玛。
HX为单极安全滑触线，单极滑触线又分为轻型、重型系列，电流数超过500A为重型系列，其他为轻型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HFD型、HFDT型、HFDJ型单极组合式滑触线小常识
HFD型、HFDT型、HFDJ型单极组合式滑触线小常识
单极组合式滑触线是由单根导电轨根据工作场合需要，利用支架，组装臂，悬吊夹，连接盒，集电器，拔叉等部件组合而成的滑触线。
滑触线单支长度定尺为6米。
滑触线用连接盒连接，每连接盒处都可以作为电源线的接入口。
HFD型铝合金单极滑触线，导电轨为LD31铝型材，导电槽中压入IG18Ni9不锈钢抗磨损，护套（外壳）由PVC工程塑料经热挤压加工而成。
HFDT型铜单极滑触线，导电轨为T2导电铜，护套（外壳）用PVC工程塑料经热挤压加工而成
HFDJ型耐高温单极滑触线，是在HFD型滑触线的护套（外壳）外而再加套铝合金型材的护套，配置相应的耐高温连接盒，悬吊夹。
主要用于高温，空气腐蚀性较大的工作场合。
支架材质有角钢、扁钢二种，可根据不同型号规格的滑触线选用。
HFD型铝合金单极滑触线使用范围广，吊车运速度快，制造成本低，集电器安装形式是外压式，更换维护方便。
滑触线型号及其技术参数
当滑触线长度大于200米，切温差较大时，就配置膨胀段，防止由于热膨胀引起的滑触线变形。
同一条滑触线上有两台以上的设备运行，为在整条滑触线不停电情况下检修设备，可在滑触线上适当位置加装检修段。
序号 型号 规格 35℃ 载流量 35℃ 百米直流电阻 <Ω> 35℃ 百米交流电阻 <Ω>
极间中心距离 （mm ） 集电器 配用型号 1 HFD200 200 0.023076 0.01919 85
JDD160 2 HFD250 250 0.018461 0.01535 3 HFD300 300 0.015421 0.01426
滑触线可制作半径大于2米的弧形线 序号 型号 规格 35℃ 载流量 35℃ 百米直流电阻 <Ω> 35℃ 百米交流电阻 <Ω> 极间中心距离 （mm ）
集电器 配用型号 1 HFD320 320 0.014423 0.01323
85 JDD240 JDD350 2 HFD500 500 0.010381 0.009848
3 HFD630 630 0.008787 0.008549
4 HFD800 800 0.006928 0.006733
5 HFD1000 1000 0.004378 0.004319
6 HFD1200 1200 0.003120 0.003095
序号 型号 规格 35℃ 载流量 35℃ 百米直流电阻 <Ω> 35℃ 百米交流电阻 <Ω> 极间中心距离 （mm ）
集电器 配用型号 1 HFD1250 1250 0.003120 0.003095
100
JDD600 JDDG600
2 HFD1600 1600 0.002455 0.002441
3 HFD1800 1800 0.002182 0.002170
4 HFD2000 2000 0.001939 0.001929
5 HFD2500 2500 0.001724
0.001715。
