2019年中考物理专题复习-- 多档位用电器的计算专题训练

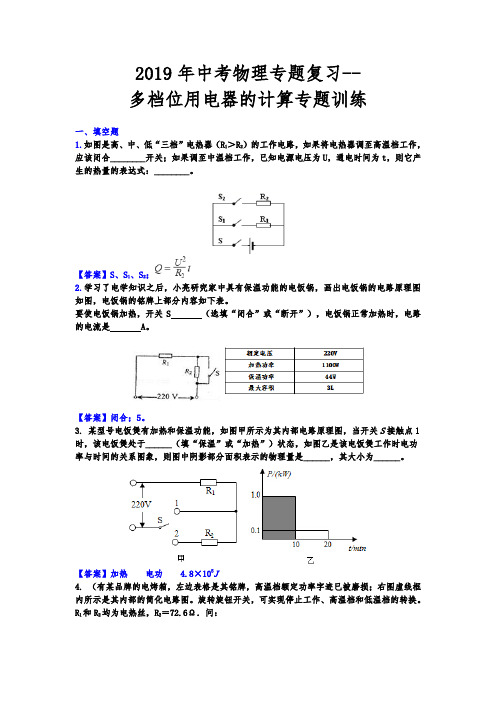

2019年中考物理专题复习--多档位用电器的计算专题训练一、填空题1.如图是高、中、低“三档”电热器（R1＞R2）的工作电路，如果将电热器调至高温档工作，应该闭合________开关；如果调至中温档工作，已知电源电压为U，通电时间为t，则它产生的热量的表达式：________。
【答案】S、S1、S2；2.学习了电学知识之后，小亮研究家中具有保温功能的电饭锅，画出电饭锅的电路原理图如图，电饭锅的铭牌上部分内容如下表。
要使电饭锅加热，开关S （选填“闭合”或“断开”），电饭锅正常加热时，电路的电流是A。
【答案】闭合；5。
3.某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于______（填“保温”或“加热”）状态，如图乙是该电饭煲工作时电功率与时间的关系图象，则图中阴影部分面积表示的物理量是______，其大小为______。
【答案】加热电功 4.8×105J4.（有某品牌的电烤箱，左边表格是其铭牌，高温档额定功率字迹已被磨损；右图虚线框内所示是其内部的简化电路图。
旋转旋钮开关，可实现停止工作、高温档和低温档的转换。
R1和R2均为电热丝，R2＝72.6Ω．问：（1）电烤箱旋钮开关接（选填“0”、“1”或“2”）时，电烤箱处于低温档，在低温档正常工作10min电流做的功；（2）R1的阻值；（3）高温档额定功率；（4）在某用电高峰期，若家庭电路中只有电烤箱在高温档工作，发现标有“3000imp/kW•h”的电能表的指示灯闪烁81次共用时2min，求此时家庭电路两端的实际电压。
解：（1）开关接1时，R1和R2串联，而接2时为R1的简单电路，根据串联电阻大于其中任一电阻和P＝可知，S接1时为低温档（S接2时为高温档）电烤箱在低温档正常工作10min电流做的功：W＝P低温t＝400W×10×60s＝2.4×105J；（2）当开关接1时，R1与R2串联，此时电路中的总电阻：R串＝＝＝121Ω，因串联电路中总电阻等于各分电阻之和，所以，R1的阻值：R1＝R﹣R2＝121Ω﹣72.6Ω＝48.4Ω；（3）当开关接2时，电路为R1的简单电路，处于高温档，此时电功率：P高温＝＝＝1000W；（4）3000imp/（kW•h），是指每消耗1kW•h的电能，电能表指示灯闪烁了3000次，指示灯闪烁81次，电烤箱消耗的电能：W＝kW•h＝0.027kW•h＝0.027×3.6×106J＝9.72×105J；时间t＝2min＝120s，电烤箱的实际功率：P＝＝＝810W，由P＝可得实际电压：U实际＝＝＝198V。
2024辽宁中考物理二轮中考复习微专题 家用电器——电热综合相关计算专项训练 (含答案)
2024辽宁中考物理二轮中考复习微专题家用电器——电热综合相关计算专项训练一、选择题1.某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是()第1题图A. 开关S接触点2时，电饭煲处于加热状态B. 开关S接触点1时，电饭煲处于保温状态C. 电饭煲处于加热状态时的功率是800 WD. 保温状态下电饭煲1 min消耗200 J的电能2.如图所示，甲是某款即热式电热水龙头，乙是它的电路原理图，R1和R2是阻值分别为22 Ω和44 Ω的电热丝．通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换．则()第2题图A. 开关S接触2、3触点时，水龙头放出的是热水B. 开关S接触3、4触点时，电热丝R1、R2串联C. 水龙头在温水挡正常工作时的电流是15 AD. 水龙头在热水挡正常工作时的功率是3 300 W二、填空题3.将一个电热水器单独接在清零的计量插座上工作2 h，屏幕显示如图所示，已知电费单价为0.5元/(kW·h)，电热水器的功率为________W；若该时间内消耗的电能全部给40 kg的水加热(水未沸腾)，则水温升高________℃[c水＝4.2×103 J/(kg·℃)]．第3题图4.如图为一款养生壶的电路简图，该壶有“加热”和“保温”两挡．电源电压为220 V，电热丝R1、R2的阻值为44 Ω、356 Ω.养生壶在“加热”挡工作时，电功率为________W；现将壶内1 kg的养生茶从20 ℃加热至75 ℃，加热过程中若不计热量损失，所需时间为________s；养生茶的内能增加是通过________的方式实现的．[已知c水＝4.2×103 J/(kg·℃)]第4题图5.某电烤箱内部简化电路如图所示，R1和R2为长度和材料均相同的电热丝，铭牌上的部分参数如图表所示．该电烤箱处于低温挡时，正常工作12 min所消耗的电能为________kW·h，R2的阻值为________Ω，R1的横截面积比R2的________．三、计算题6.某科技兴趣小组用一个88 Ω的电阻R1、开关、导线等器材制作了一个电烤箱，先将电烤箱接入电压为220 V的家庭电路，简化电路如图甲所示，闭合开关，求：第6题图(1)通过R1的电流；(2)R1消耗的电功率；(3)小组发现烤熟蛋糕耗费时间过长，为解决这个问题，小组找来一个相同规格的电阻R2进行改装．①你认为应按照图________(选填“乙”或“丙”)进行改装；②闭合开关S后，通电10 min，求改装后电烤箱产生的热量．7.如图甲所示是某家用多功能电炖锅，深受消费者认可和青睐．它有三段温控功能：高温炖，中温煮和低温熬，图乙是它的简化电路图，下表是该电炖锅的部分参数．[ρ水＝1×103 kg/m3，c水＝4.2×103 J/(kg·℃)，g＝10 N/kg]第7题图(1)开关S1、S2(2)求R1、R2的阻值；(3)在标准大气压下，使用高温挡将初温是12℃的一锅水烧开，若电炖锅高温挡加热效率为80% ，求烧开一锅水需要的时间．参考答案1. C2. D3. 700304. 1 100210热传递5. 0.148.4小6. (1)2.5 A(2)550 W(3)①乙②6.6×105 J7. (1)由电路图可知，当开关S1断开，S2接A时，电阻R1、R2串联，此时电路中的总电阻最大，由P＝U2R可知，总功率最小，所以此时电炖锅为低温挡(2)121 Ω69.14 Ω(3)420 s。
初中电学计算(多档位家用电器类)-包含答案
多档位电学计算题综合练习一、计算题1.小明家电热吹风机的铭牌如表格所示，其工作原理如图甲所示。
由于使用了多年，吹风机中的电热丝明显氧化导致其电阻发生了变化，电动机性能仍保持不变。
为准确测量氧化电热丝的实际电阻值，小明在家中把该吹风机单独接入家庭电路并使其吹热风，发现电能表的转盘6 min内转过132圈，电能表规格如图乙所示。
求：（1）这段时间内电吹风消耗了多少电能？（2）氧化电热丝正常工作时的实际电功率是多少? 氧化电热丝电阻值是多少？（3）为恢复电热吹风机的铭牌功率，应与氧化电热丝串联还是并联一段新电热丝？连接上去的新电阻丝的阻值是多少？2.一台饮水机的铭牌如下表，工作电路如图所示，S0是温控开关，可以自动控制饮水机的加热或保温状态．问：（1）将1kg的水从20℃加热到70℃，水吸收的热量是多少?[c水=4.2×103J／（kg·℃）]（2）饮水机在加热状态下正常工作15min，消耗的电能是多少?（3）若在保温状态下，饮水机消耗的功率是44W，则R2的阻值是多少?3.多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。
图乙是某品牌养生壶简化电路图。
（ρ水=1×103kg/m3，c水=4.2×103J/(kg·℃)，g=10N／kg）（1）求R1和R2串联的总阻值；（2）养生壶处于中温档工作时，求电路中的电流大小；（3）在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
4.如图是李明设计的调光灯电路，R0为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。
已知滑动变阻器R的规格为“10Ω2A”，灯泡L上标着“10V12W”的字样，电源电压恒为16V；灯泡电阻随温度变化。
（1）求定值电阻R0的阻值；（2）当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，求此时灯泡的实际功率。
中考物理一轮复习专题练习——家用电热器(多档位问题)电功率综合计算
中考物理一轮复习专题练习——家用电热器（多档位问题）电功率综合计算1．图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感。
图乙为其电路原理图，R1和R2为电阻不变的电热丝，S是自动控制开关。
将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间的变化如图丙所示。
求（1）5～10min，电饭煲的功率。
（2）20～30min，电饭煲产生的总热量2．如图是电饭锅工作原理的简化电路图，电饭锅有两档，分别是高温烧煮和低温焖饭，S1为档位自动控制开关，R0和R均为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如表所示（低温焖饭档额定功率模糊不清）．求：（1）电饭锅高温烧煮0.5h消耗的电能；（2）电饭锅低温焖饭时的额定功率；（3）电热丝R的阻值．3．我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：(1)当S与触点1、2接触时，电热炕功率是多少？(2)当电热坑处于低档时，电路中通过O点的电流是多少？(3)当该电热炕处于低档，且正常工作30min，所消耗的电能可使1.8L水从25℃升高到多少摄氏度？[无热损失，c水=4.2×103J/（kg•℃），结果保留1位小数]4．某型号的电饭煲有两档开关，如图所示，其中两个电阻分别为044R=Ω，2156R=Ω．档“2”是高温烧煮模式，档“1”是保温模式，电源电压为220V．（1）当电饭煲在档“2”模式下工作时，求电路消耗的总功率．（2）当电饭煲在档“1”模式下工和时，求通过R的电流．5．图甲是芳芳家某型号电热加湿器的原理图,下表丙为其部分技术参数．R1、R2为发热电阻,不考虑温度对电阻的影响,且R2=3R1,S为旋转型开关,1、2、3,4为触点,，通过旋转开关S可实现“关”“低档”高档”之间的切换（低档为小功率加热，高档为大功率加热）（1）求加湿器处于低档位置时的发热功率;（2）某次使用加温器工作时,加湿器注水仓中加注冷水已达到最大注水量．如图乙所示是该次使用加湿器工作30min的图象,请计算加湿器在高档正常工作时消耗的电能．如果电阻R1在此次高档加热时产生的热量全部被水吸收,可以使注水仓中冷水的温度升高多少℃?[计算结果保留整数,水的比热容为4.2×10３J/（kg·℃]（3）一天,芳芳断开家中其他所有用电器,只接通加湿器在低加热,发现家中如图丁所的电能表的转盘在5min内转了27圈,求此时电阻R１的实际加热功率是多少?26．下图是普通家用两档电取暖器内部简化电路图，R 1、R 2为电热丝，且电阻阻值相同，高温档位功率为1100W ，低温档位功率为440W ，家庭电路电压U =220V ，求：（1）电取暖器处于高温档位时电路中的电流强度；（2）电路中R 1的阻值；（3）如果普通家庭生活用电的电费价格为每度0.55元，试计算用该电取暖器的低温档位取暖4小时需要缴纳的电费。
(完整word版)初三物理专训高低温挡位的计算题及答案

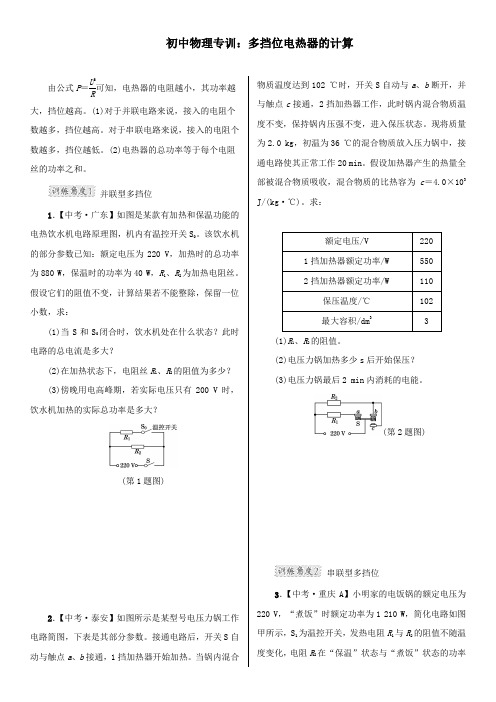

初中物理专训：多挡位电热器的计算由公式P ＝U 2R可知，电热器的电阻越小，其功率越大，挡位越高。
